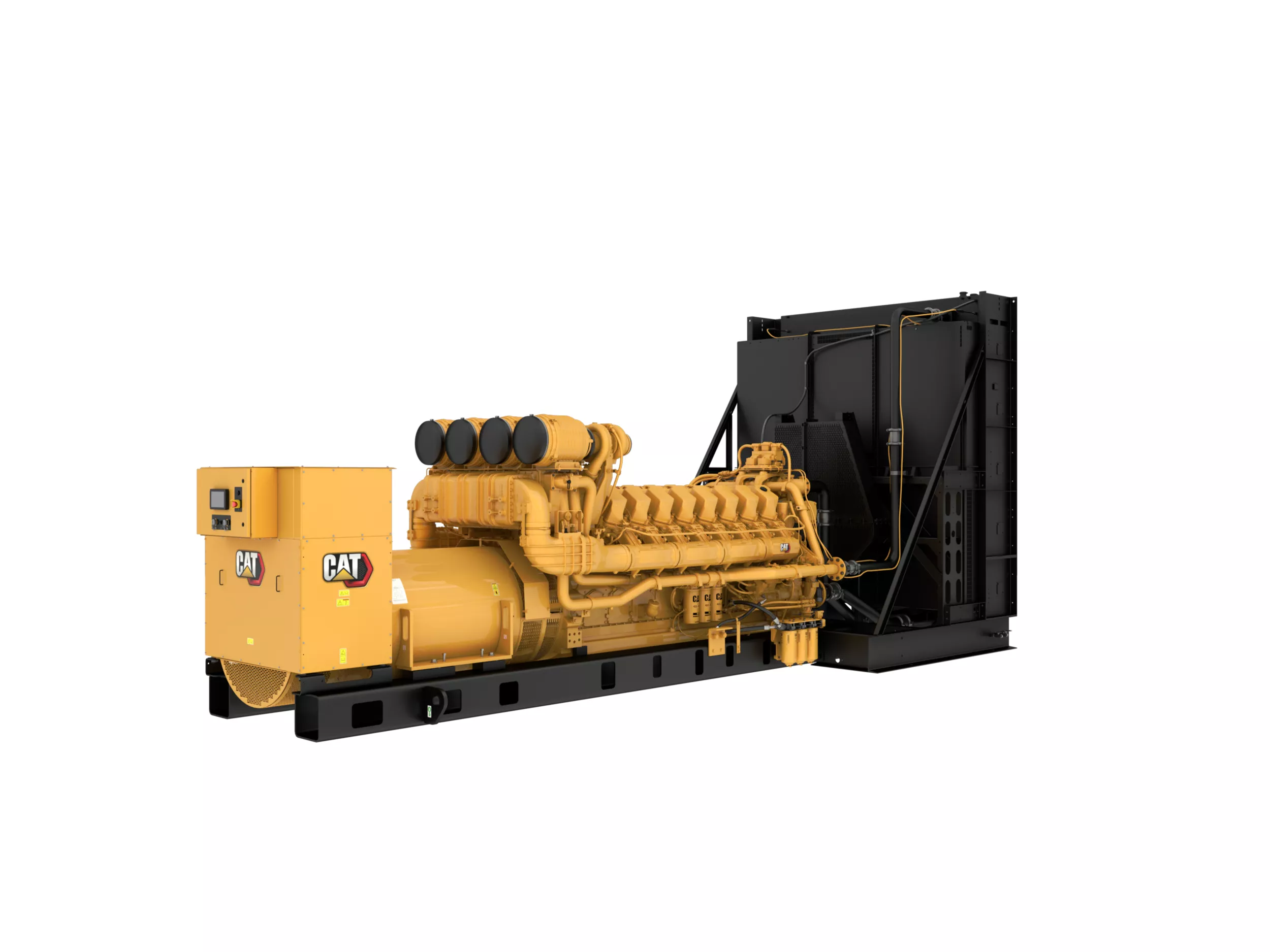

柴油發電機組 C175-16 (60 Hz) 2500 - 3100 kW 柴油發電機組

C175-16 (60 Hz) 標準設備

進氣系統

• 4 x 單濾芯圓筒型 (含維修指示器)。

控制面板

• 2 個可編程的繼電器輸出 (Form C)

• 低冷卻液液位

• 過高/過低電壓

• 冷卻液溫度

• 串聯式信號器模組資料連結

• 警報確認

• 文字警報/事件描述

• 伏特 (L-L 和 L-N)

• 反向功率

• 過高/過低頻率

• 環境密封前面

• 可編程的保護繼電功能

• 速度調整

• 發電機相序

• 低冷卻液溫度

• 發電機安裝 - 面向後方

• 超速

• 控制器

• 頻率 (Hz)

• 引擎循環發動

• 引擎冷機計時器

• 警告/停機指示燈

• 燈測試

• 2 個可編程數位輸出

• 6 個可編程數位輸入

• 高冷卻液溫度

• 客戶資料連結 (Modbus RTU)

• 自動/起動/停止控制

• 緊急停止按鈕

• RPM

• 數位指示器

• 通訊

• 配件模組資料連結

• 油壓 (psi、kPa 或 bar)

• 低油壓

• 過電流

• 緊急停止

• 24 伏特直流電操作

• 4 個可編程的繼電器輸出 (A 型)

• 起動失敗 (過度曲柄發動)

• 真均方根交流電計量，3 相，+/-2% 精準度

• 功率因數 (每相與平均)

• 作業時數

• 直流電伏特數

• 安培數 (每相與平均)

• EMCP 4.2B

• 反向無功功率

排氣系統

• 螺栓凸緣，每個渦輪都有波紋管

• 排氣凸緣出口

燃油系統

• 安裝於引擎的濾清器 #REF!

• 濾清器 x 3

• 10 微米旋入式

• 輔助/三級燃油濾清器

• 4 微米旋入式

• 主要燃油濾清器/油水分離器

發電機和附件

• 右側延長箱，底部纜線入口

• IEC 白金級定子 RTD

• 虛功下降功能

• 3 相電壓感測

• (MV) 匯流條連接，右側延長箱，底部纜線入口

• F 級溫度上升，在 40C 環境溫度下

• 防冷凝空間加熱器

• NEMA H 級絕緣

• 6 導線

• H 級溫度上升，在 40C 環境溫度下

• 電壓調節器：

• 勵磁二極管監控器

• 成型繞組

• RFI 抑制

• (LV) 匯流條連接，安裝於頂部/中心，頂部纜線入口

• 3 相無刷式

• 60 Hz 機型：NEMA 標準孔圖案

• 永久磁鐵

• 最小/最大勵磁限制器

• 凸極

調速系統

• 備援停機 (雙速度感應系統進行超速保護)

• ADEM A4

潤滑系統

• 機油濾清器、加注器和量桿

• 內建式潤滑油冷卻器

• 機油排放管線和閥

• 煙霧處理

• 潤滑油

• 預潤滑 - 需要用於主電源、連續和備用

• 齒輪式潤滑油泵

安裝系統

• 軌道 - 引擎/發電機

• 橡膠抗振底座 (散裝出貨)

• 雙 24 伏特電動式起動馬達

• 蓄電池斷路開關

• 電池和電池架，含纜線

電力終止

• 匯流條

維修指示

• 雙 PM 檢查

通用配備

• 烤漆 - Caterpillar 黃色，軌道和散熱器為高亮黑色

• SAE 標準旋轉

• 左側維修

• 飛輪和飛輪外殼 - SAE No. 00

C175-16 (60 Hz) 選配設備

進氣系統

• 空氣進氣口齒座

• 雙濾芯空氣濾清器

• 單濾芯空氣濾清器

• 空氣進氣口保護

控制面板

• 套件安裝的散熱器

• 自動選取接地

• 客戶交流電 - 直流電連接安裝位置 - LV/MV

• 負載分配調速器

• EMCP 4.3、EMCP 4.4

• 緊急停止

• 機架箱

• 信號器模組

• 負載分配模組/輔助板和輔助箱 (LV)

• 燃油冷卻器

• EMCP 安裝位置 - LV/MV

• Modbus 監控器套件

• 客戶介面選配

• EMCP 4.4 選配線束

• EMCP 電壓和電流感應組

• 遠端散熱器

• 發電機線束

• 互連線束

• 速度調整

• EMCP 及 MV 和 HV 電源連接位置

• 升起下降開關

曲軸箱系統

• 防爆洩壓閥

• 曲軸箱通風系統

排氣系統

• 消音器

• 排氣支援團隊

• 焊接凸緣

• 排氣收集裝置/排氣歧管

• 前外殼 - 主電源或連續

• 前外殼 - 備用或關鍵任務

• 後冷器排放口

燃油系統

• 主要燃油濾清器

發電機和附件

• 低電壓 - 1800 及 3000 機架 - 60 Hz、3 相、1800 rpm、FW、PM、導線數 = 6、節距 0.6667

• 中等電壓 - 1800 及 3000 機架 - 60 Hz、3 相、1800 rpm、FW、PM、導線數 = 6、節距 0.6667

• 轉換組 - 頂部纜線入口

• 低電壓 - 1800 及 3000 機架 - 50 Hz、3 相、1500 rpm、FW、PM、導線數 = 6、節距 0.6667

• 差速器變流器

• 空間加熱器套件

• 中等電壓 - 1800 及 3000 機架 - 50 Hz、3 相、1500 rpm、FW、PM、導線數 = 6、節距 0.6667

• 適用於空間加熱器的恆溫器

• 發電機進氣

儀器安裝

• 高溫計和熱電偶

潤滑系統

• 排放口組油底殼

• 機油濾清器

• 潤滑油加熱器

• 電動預潤滑泵

• 潤滑油

安裝系統

• IBC 振動隔離體 - 散裝出貨

• 彈簧型線性振動隔離體

• 橡膠抗振底座

電源連接

• 低電壓連接纜線

• 中心柱匯流條 (LV)

• 1800 機架發電機側/後方安裝匯流條 (MV)

• 機櫃 - 控制套件 (LV)

• 並聯斷路器

• 1800 機架發電機斷路器

• 中性接地 (LV)

• 中性接地 (MV)

• 纜線入口選配 (LV)

• 纜線入口選配 (MV)

• Masterpack 斷路器

• 電源連接蓋 (LV)

• 線束 (斷路器)

• Masterpack 斷路器連接

• 側/後置匯流條 (LV)

特殊測試/報告

• IBC 耐震認證

• 特殊測試充電 - 僅限引擎

• PGS 測試報告 (功率因數為 0.8)

• 發電機組油耗測試

• 低電壓 - 1800 及 3000 機架 - 60 Hz、3 相、1800 rpm、FW、PM、導線數 No of leads=6, Pitch 0.6667

• PGS 測試報告 (功率因數為 1.0)

• OSCOSH1 耐震認證

• 自訂發電機組 TVA (Torsional Vibration Analysis, 扭轉振動分析) 報告

• 發電機測試報告

• 標準引擎測試收費

起動/充電系統

• 重載型電池組附電池架

• 充電交流發電機 - 乾式

• 空氣壓力調節器

• 起動器位置外蓋

• 24 伏特配電箱

• 24 伏特電動式起動馬達

• 35 安培電池充電器

• 24 伏特電池組 - 乾式

• 20 安培電池充電器

• 水套水加熱器

• 50 安培電池充電器

• 氣起動馬達

• 水套水加熱器配線束

通用配備

• 特殊塗裝色彩

• 控制組 - 空氣動力桿組

• 手動轉動組

• 維修工具 - 引擎轉動組

• 引擎轉動空氣動力
