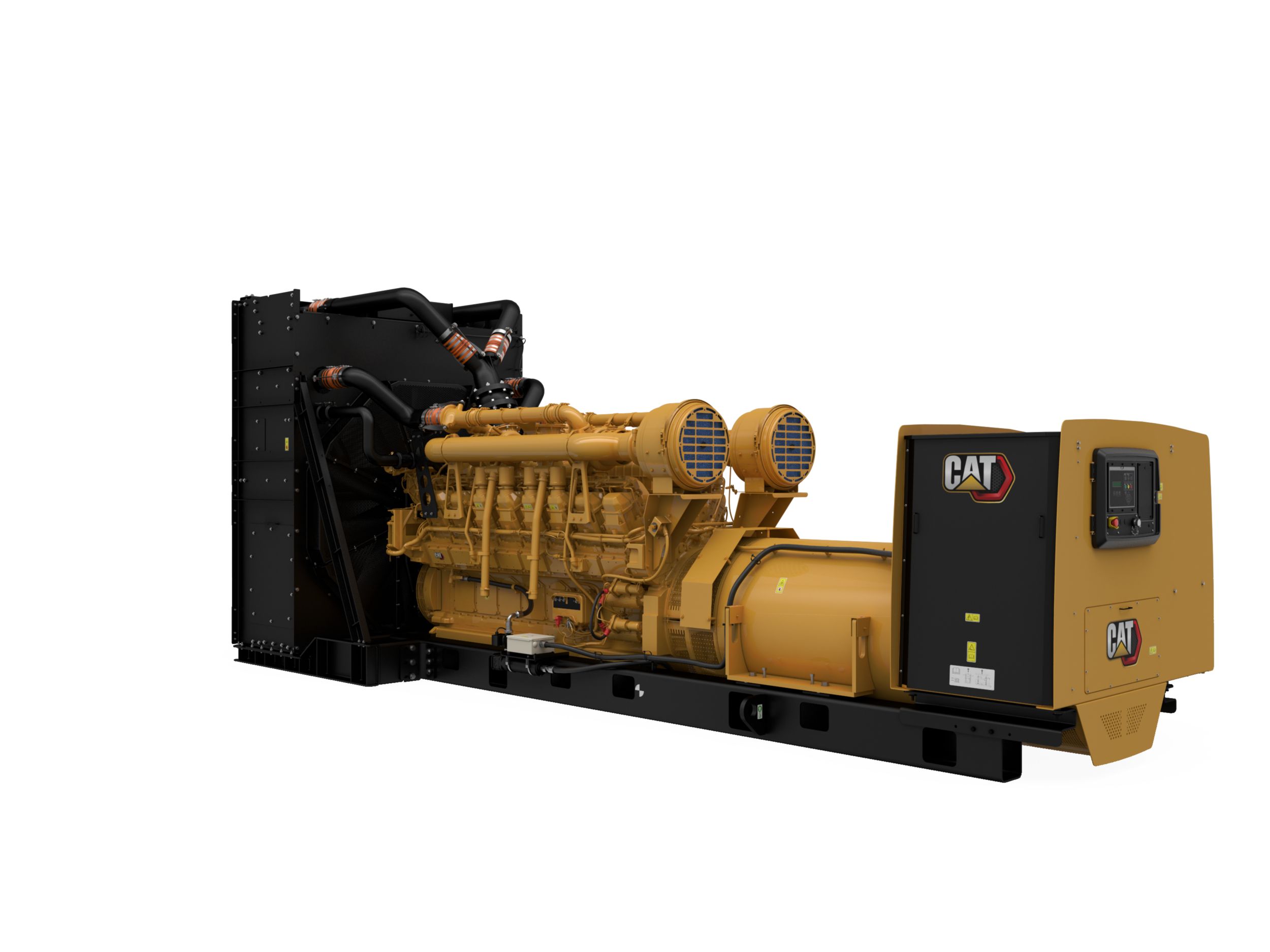

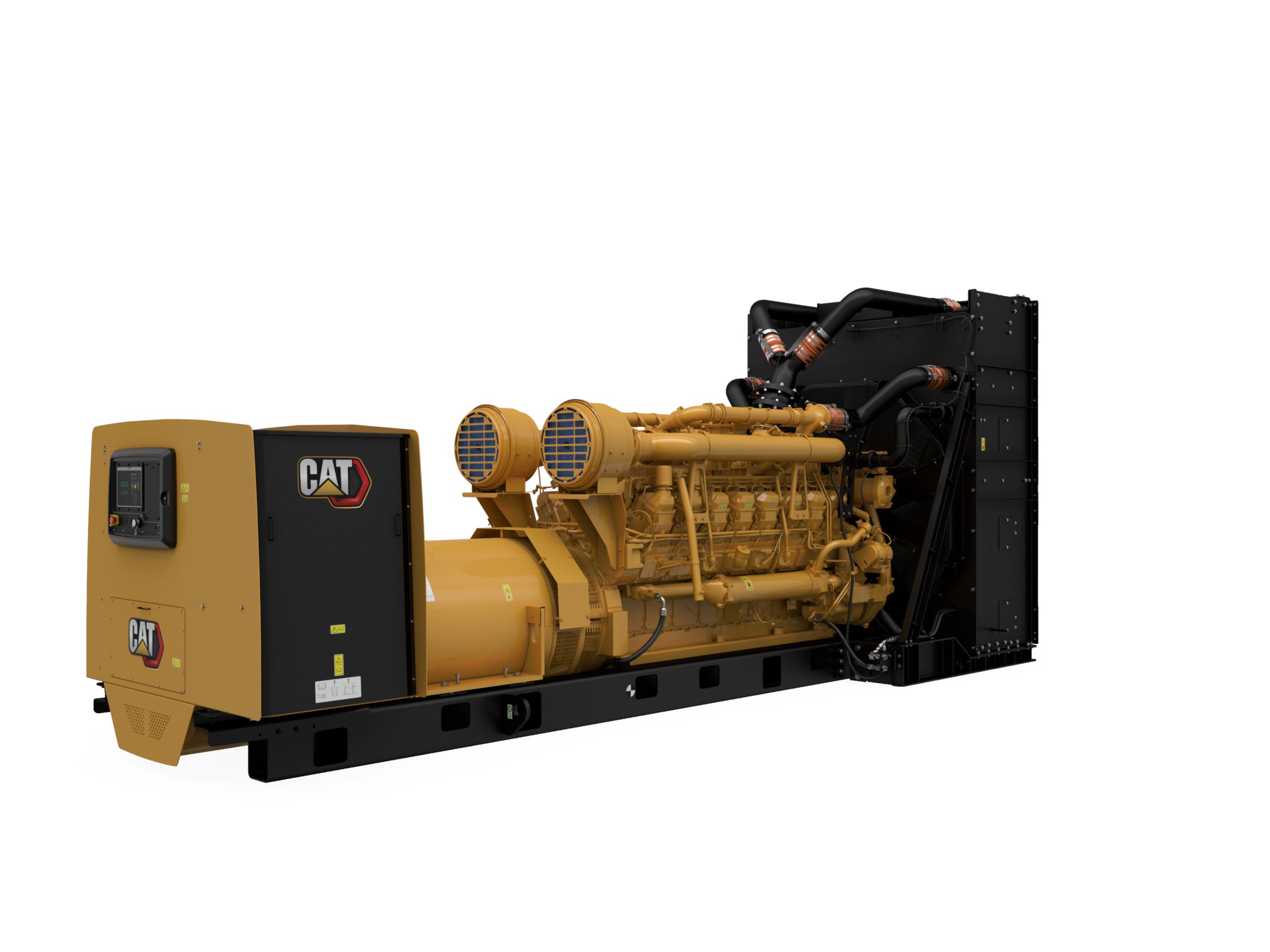

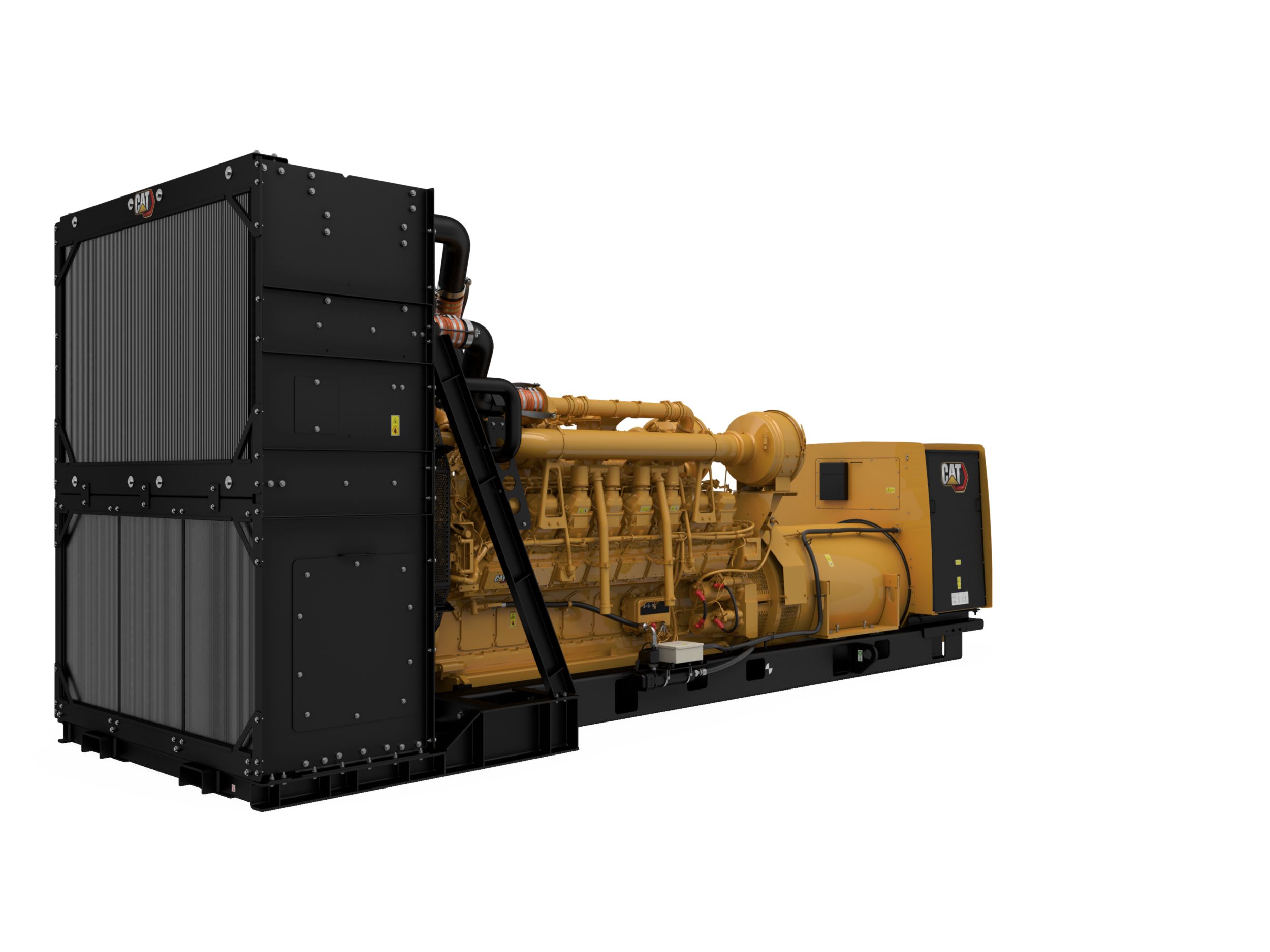

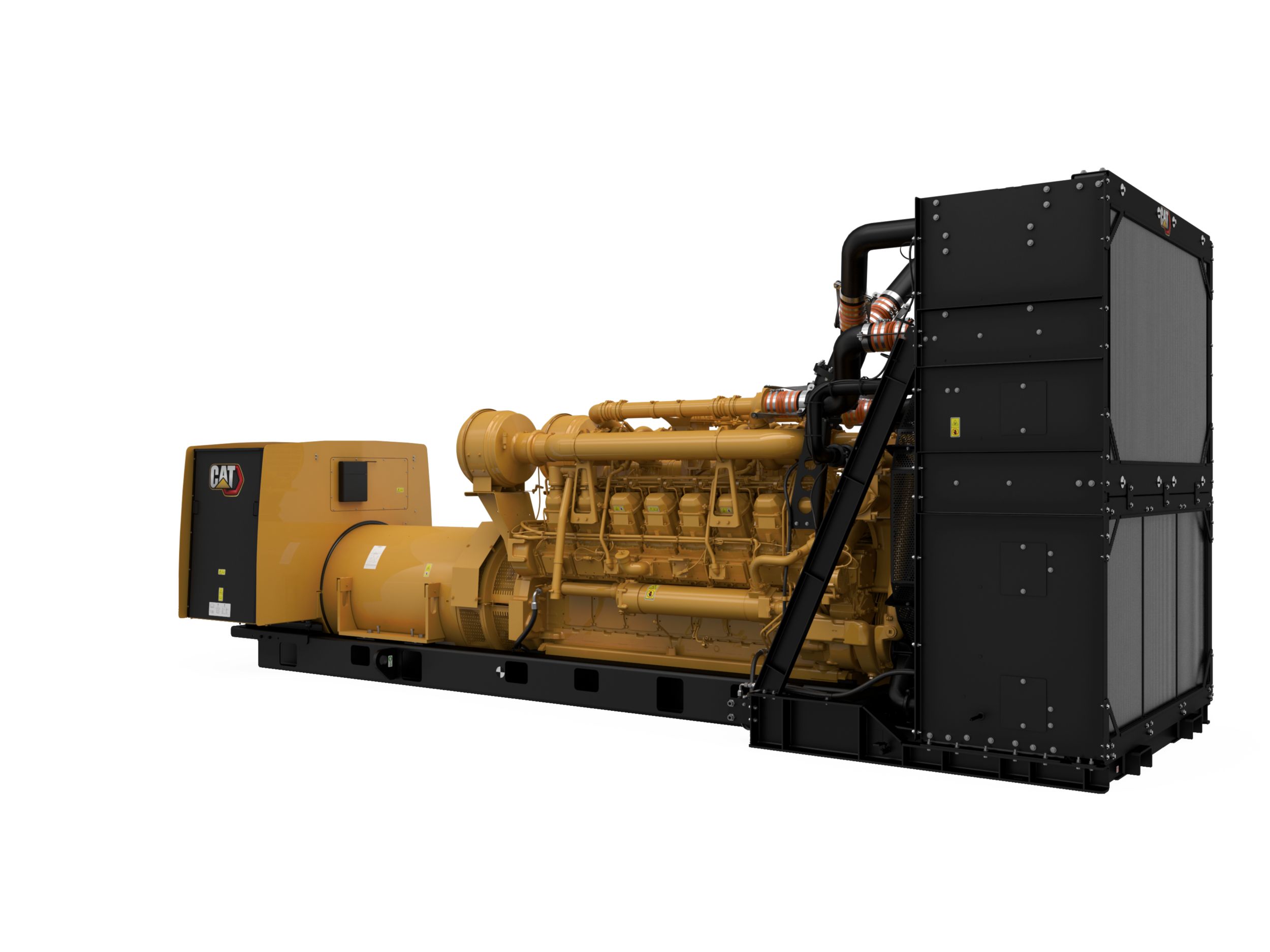

柴油發電機組 3516C (50 Hz) 含可升級套件

產品規格 3516C (50 Hz) 含可升級套件

3516C (50 Hz) 含可升級套件 標準設備

進氣系統

• 空氣濾清器

• 單濾芯圓筒型含維修指示器

控制面板

• RPM

• 引擎循環發動

• 起動失敗 (過度曲柄發動)

• 警告/停機 (使用共同的 LED 停機指示)：

• 速度調整

• 真均方根交流電計量，3 相，+/-2% 精準度

• 配件模組資料連結

• 過電流 (50/51)

• 直流電伏特數

• 控制器：

• 發電機相序

• 低油壓

• 2 個可編程數位輸出

• 反向功率 (kW) (32)

• 低冷卻液液位

• 作業時數

• 頻率 (Hz)

• kVAr-hr (總計)

• kVA (每相、平均與百分比)

• 燈測試

• 過高/過低頻率 (81 o/u)

• 6 個可編程數位輸入

• 2 個可編程的繼電器輸出 (Form C)

• 24 伏特直流電操作

• 客戶資料連結 (Modbus RTU)

• EMCP 4 發電機組控制器

• 伏特 (L-L 和 L-N)

• 高冷卻液溫度

• 警報確認

• 油壓 (psi、kPa 或 bar)

• 4 個可編程的繼電器輸出 (A 型)

• 超速

• EMCP4.2B 控制器包括：

• 引擎冷機計時器

• 面板燈

• kW (每相、平均與百分比)

• 低冷卻液溫度

• 過高/過低電壓 (27/59)

• 串聯式信號器模組資料連結

• 發電機安裝 - 面向後方

• 通訊：

• kVAr (每相、平均與百分比)

• 數位指示：

• 文字警報/事件描述

• EMCP 4.2B

• 冷卻液溫度

• 緊急停止按鈕

• 可編程的保護繼電功能：

• kW-hr (總計)

• 反向無功功率 (kVAr) (32RV)

• 安培數 (每相與平均)

• 環境密封前面

• 功率因數 (每相與平均)

排氣

• 排氣凸緣出口

燃油

• 具備一體式油水分離器的主要燃油濾清器

發電機

• IP23 防護

• 可與 Cat 引擎的性能與輸出特性互相搭配

電力終止

• 匯流條

起動/充電

• 重載型起動系統

• 充電交流發電機

冷卻系統

• 風扇和皮帶護板

• 冷卻液排放管線含閥

• JWAC

• Caterpillar 長效冷卻液

• 冷卻液液位感測器

• 散熱器風扇及風扇驅動

冷卻

• 套件安裝的散熱器

排氣系統

• 凸緣面出口

• 乾式排氣歧管

燃油系統

• 彈性油管 - 散裝出貨

• 燃油充油泵

• 燃油冷卻器；未隨附於無散熱器的套件

• 次要燃油濾清器

發電機和附件

• 在 40C 環境下，NEMA H 級絕緣材料系統，H 級溫度上升 (125C 主電源/150C 備用)

• 匯流條連接，安裝於頂部中心，頂部纜線入口

• 散繞線圈

• 6 導線

• 繞組溫度偵測器

• IEC 標準孔圖案

• 內部勵磁 (IE)

• 3 相無刷式，凸極

• 發電機組套件包括 Caterpillar 的數位電壓調節器 (CDVR)。CDVR 包含虛功下降功能、3 相電壓感測、KVAR/PF 模式、RFI 抑制、最小/最大勵磁。

調速系統

• ADEM III

文件

• 零件手冊

• 操作及保養手冊

潤滑系統

• 齒輪式潤滑油泵

• 內建式潤滑油冷卻器

• 煙霧處理

• 潤滑油

• 機油濾清器、加注器和量桿

• 機油排放管線和閥

安裝系統

• 軌道 - 引擎/發電機/散熱器安裝

• 橡膠抗振底座 - 散裝出貨

起動/充電系統

• 24 伏特電動式起動馬達

• 電池和電池架，含纜線

• 蓄電池斷路開關

一般

• 右側維修

• 飛輪和飛輪外殼 - SAE No. 00

• 烤漆 - Caterpillar 黃色，軌道和散熱器為高亮黑色

• SAE 標準旋轉

3516C (50 Hz) 含可升級套件 選配設備

進氣系統

• 遠端空氣進氣口齒座

• 雙濾芯空氣濾清器

• 空氣進氣口保護

• 重載型空氣濾清器

斷路器

• 纜線入口選配

• 適用於機櫃的控制套件

• 跳閘裝置

• 負載移除；IEC 標準孔

• 匯流條電源連接

• 中心柱匯流條

• EMAX 斷路器

電力終止

• 符合 IEC (International Electrotechnical Commission, 國際電工委員會) 的斷路器

控制面板

• 信號器模組

• 發電機溫度監控

• 輔助箱

• 遠端速度調整

• 匯流條連接

• 防破壞面板門

• 電壓升起/下降開關

• EMCP 4.3、EMCP 4.4

• 本端及遠端監控

• 語言選項

• 客戶介面選配

• 外部箱夾

• EMAX 斷路器連接

• 調速器

冷卻系統

• 熱交換器

• 水位開關儀表

• 散熱器導管凸緣

• 選配蛇形散熱器

歐洲認證

• EU 合規聲明

排氣系統

• 穿牆式安裝套件

• 消音器安裝套組

• 消音器

• 彈性接頭

燃油系統

• 燃油冷卻器

• 主要燃油濾清器

發電機和附件

• 發電機

• 3 相、散繞線圈、內部勵磁 (IE)

• 內部勵磁 (IE)

• 3 相、380 / 400 / 415 / 3300 / 6600 / 10000 / 10500 / 11000 伏特


• 導線數量：6

• 節距：0.6667

儀器安裝

• 高溫計和熱電偶

• 熱電偶

潤滑系統

• 油位調節器

• 電動預潤滑泵

• 手動預潤滑機油箱泵

安裝系統

• IBC 振動隔離體

• 彈簧型振動隔離體

保護系統

• 防爆洩壓閥

特殊測試/報告

• IBC 耐震認證

• CSA (Canadian Standards Association, 加拿大標準協會) 測試及認證

• PGS 測試報告 (功率因數為 1.0)

• 中性接地認證

• PGS 測試報告 (功率因數為 0.8)

起動/充電系統

• 10 及 20 安培電池充電器

• 充電交流發電機 - 50 安培

• 雙 24 伏特電動式起動馬達

• 乙醚輔助起動裝置

• 24 伏特電池組 - 乾式

• 水套水加熱器

一般

• 引擎轉動組
