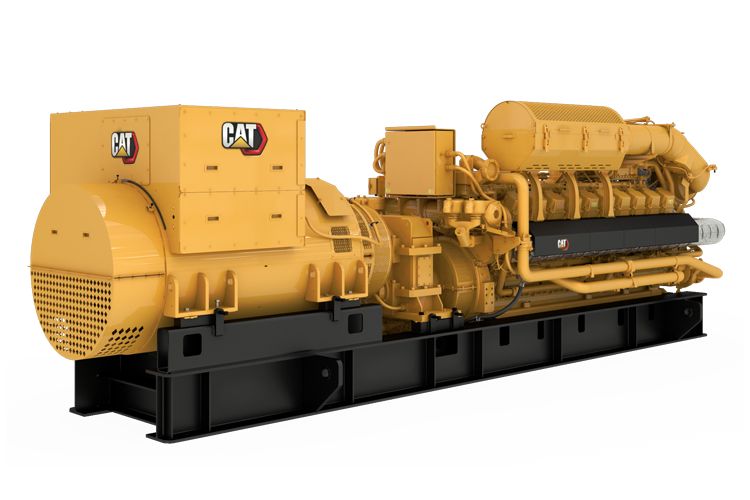

G3520H 2519kW

天然氣發電機組 G3520H

要求報價 尋找代理商

金鑰規格

連續額定值
2519 / 2500 ekW (功率因數為 1.0)
2519 / 2500 ekW (功率因數為 1.0)
燃油類型
天然氣
天然氣
最大電效率
45.30%
45.30%

總覽

1763 - 2519 kW 天然氣發電機

Caterpillar 具有各種可靠的天然氣發電解決方案,不論是適用於廠房的天然氣發電熱電共生 (CHP, combined heat and power) 系統與緊急電力、可供支援當地電網的可再生沼氣能源,或是從煤礦瓦斯所產生的電力皆一應俱全。

優勢

最高 5% 節省的擁有及作業成本

更高的電效率搭配延長保養週期,可提升運作時間並降低成本

最高 52% 節省的維修成本

延長保養週期進而降低維修成本

最高 20% 更少的潤滑油消耗

帶來更低的保養成本和更長的維修週期

產品規格 G3520H

連續額定值 2519 / 2500 ekW (功率因數為 1.0) 2519 / 2500 ekW (功率因數為 1.0)
燃油類型 天然氣 天然氣
最大電效率 45.30% 45.30%
頻率 50 / 60 Hz 50 / 60 Hz
RPM 1500 1500
頻率 50/60 Hz 50/60 Hz
引擎型號 G3520H G3520H
排量 5956 in³ 97.5 l
進氣 TA TA
缸徑 6.7 in 170 mm
行程 8.5 in 215 mm
壓縮比 12.1 12.1
長度 302 in 7668 mm
寬度 86 in 2173 mm
高度 97 in 2473 mm
乾重 - 發電機組 54675 lb 25285 kg

G3520H 標準設備

控制面板

  • EMCP 4.3

進氣口

  • 雙濾芯的一段式空氣濾清器,具備機櫃與維修指示器

冷卻

  • 引擎驅動水泵,適用於水套水及後冷器
  • 水套水與 SCAC 恆溫器
  • JW 進氣口和排氣口專用 ANSI/DN 客戶凸緣連接

斷路器

  • LSI 長時間、短時間、即時信號器
  • 後置式
  • 5000A 3 極點 IEC 額定斷路器

排氣

  • 中段冷卻渦輪增壓器搭配 Cat 凸緣出口
  • 乾式排氣歧管,絕緣且隔熱
  • 個別排氣口及渦輪增壓器出口以電線連接整合式溫度感測模組 (ITSM),並由 GECM 提供警報及停機功能

燃油系統

  • 電子燃料計量閥
  • 節流板、24V DC 致動器,由 GECM 控制
  • 燃油系統大小適用於 31.5 至 47.2 MJ/NM3 的乾燥管線天然氣,壓力為 10.2 至 34.5KPa 通往引擎燃油控制閥

點火系統

  • 電子點火系統 (由 ADEM A4 控制)
  • 個別汽缸爆震感測正時 (DST)

發電機

  • Caterpillar 數位電壓調節器 (CDVR) 搭配 3 相感測及 KVAR/PF 控制
  • SR4B
  • 曲軸振動阻尼器和護板
  • 匯流條連接
  • 烤漆 - Caterpillar 黃色,除了軌道為亮黑色
  • 繞組溫度偵測器
  • 操作及保養手冊
  • 零件手冊
  • 防冷凝空間加熱器
  • 右側維修
  • SR5
  • 無功衰減

調速系統

  • ADEM A4 4-20mA (0-5VV) 速度輸入

G3520H 選配設備

進氣口

  • 安裝支架及管線
  • 帶預清器的空氣濾清器

斷路器

  • MP 機架 6 極點底部纜線入口
  • 4000/5000A 中性變流器自動選擇
  • 無 UV 跳閘或套件安裝 CB 配線
  • 機架安裝

控制面板

  • 16 點/32 燈信號器,散裝出貨
  • 遠端通訊模組 (PL1000T、PL1000E)
  • 遠端信號器
  • 本端 PC 監控
  • 獨立 I/O 模組、12 個數位輸出、8 個「Form C」繼電器
  • Cat Connect:乙太網路、衛星、基地台遠程
  • 引擎故障繼電器
  • 本端警報模組
  • 同步模組
  • 遠端 PC 監控

冷卻

  • 進氣口/出口連接
  • 含閥的冷卻液液位排放管線、風扇含護板

排氣

  • 消音器及火花防止器消音器含隨附凸緣
  • 凸緣
  • 彎管
  • 彈性接頭
  • 排氣擴充器

燃油系統

  • 天然氣減量調節器
  • 燃油濾清器
  • 天然氣壓力調節器
  • 閉氣閥 24V、ETR (通電運行)

發電機

  • 軸承溫度偵測器
  • 電纜檢修盒
  • 低電壓延長箱
  • 手動電壓控制
  • 歐洲匯流條
  • 發電機空氣濾清器
  • 中電壓及高電壓發電機與附件

通用配備

  • 數位診斷工具
  • 特殊塗裝順序
  • 工具組
  • 美國輔助標誌

起動/充電

  • 電池含電纜和機架 (散裝出貨)
  • 24V 起動馬達
  • 水套水加熱器
  • 60A、24V 充電交流發電機 (需要引擎驅動泵)

產品手冊和更多內容可隨時下載!

了解 G3520H 如何與客戶經常比較的產品進行比較。

使用比較工具比較 Cat 和競爭對手機型的詳細規格。

比較所有機型

媒體庫

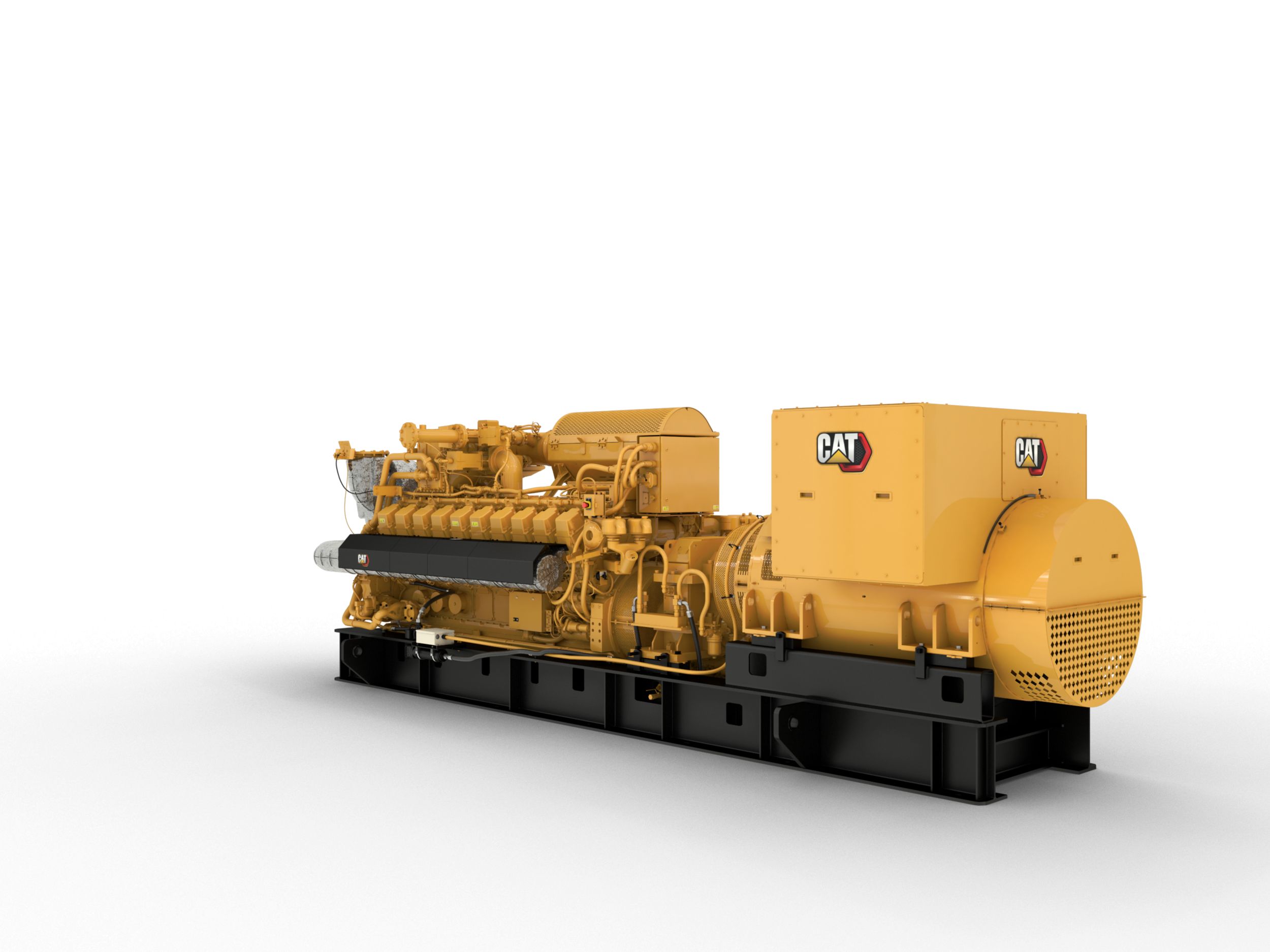

G3520H 天然氣發電機組

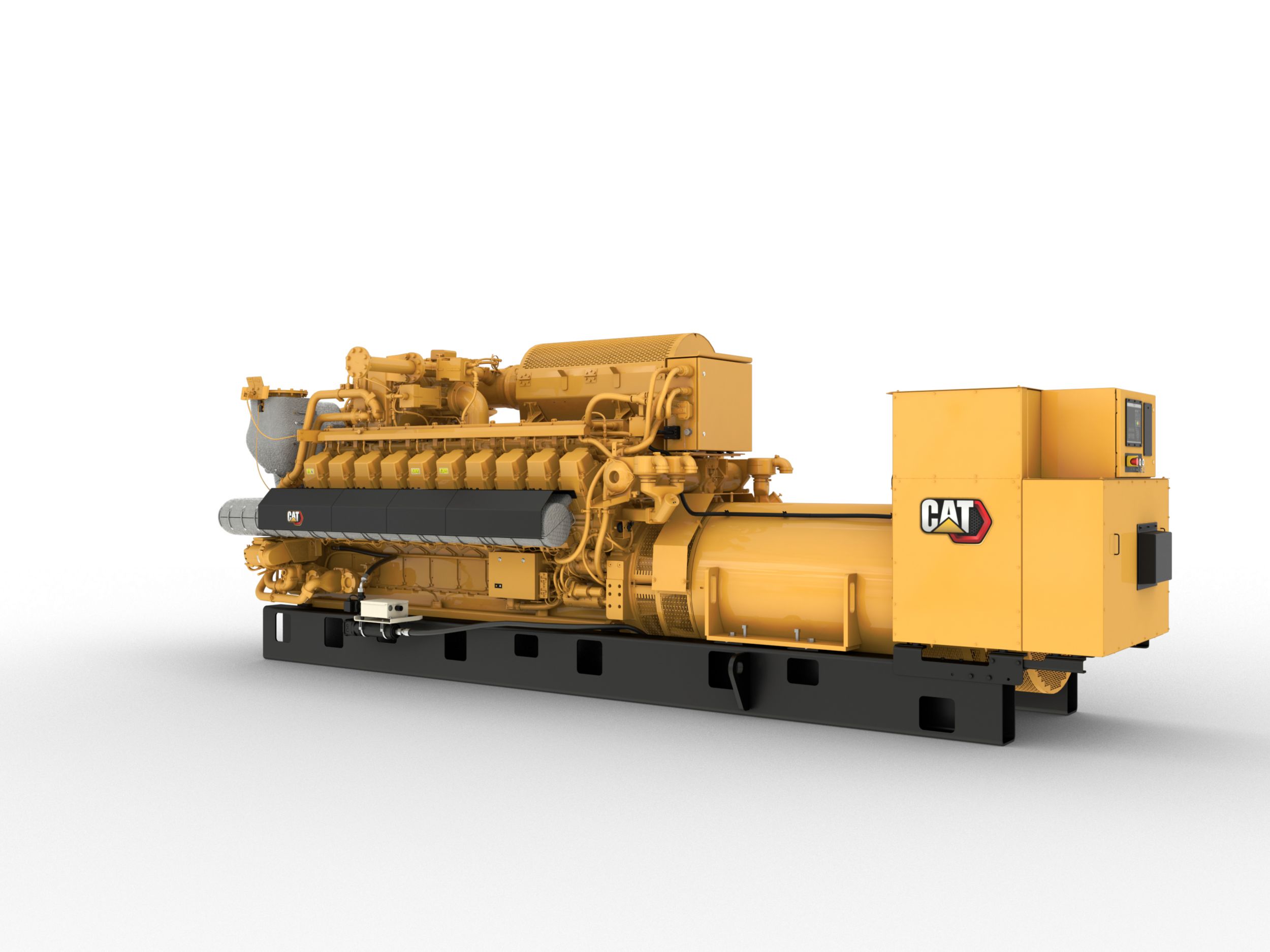

G3520H 天然氣發電機組

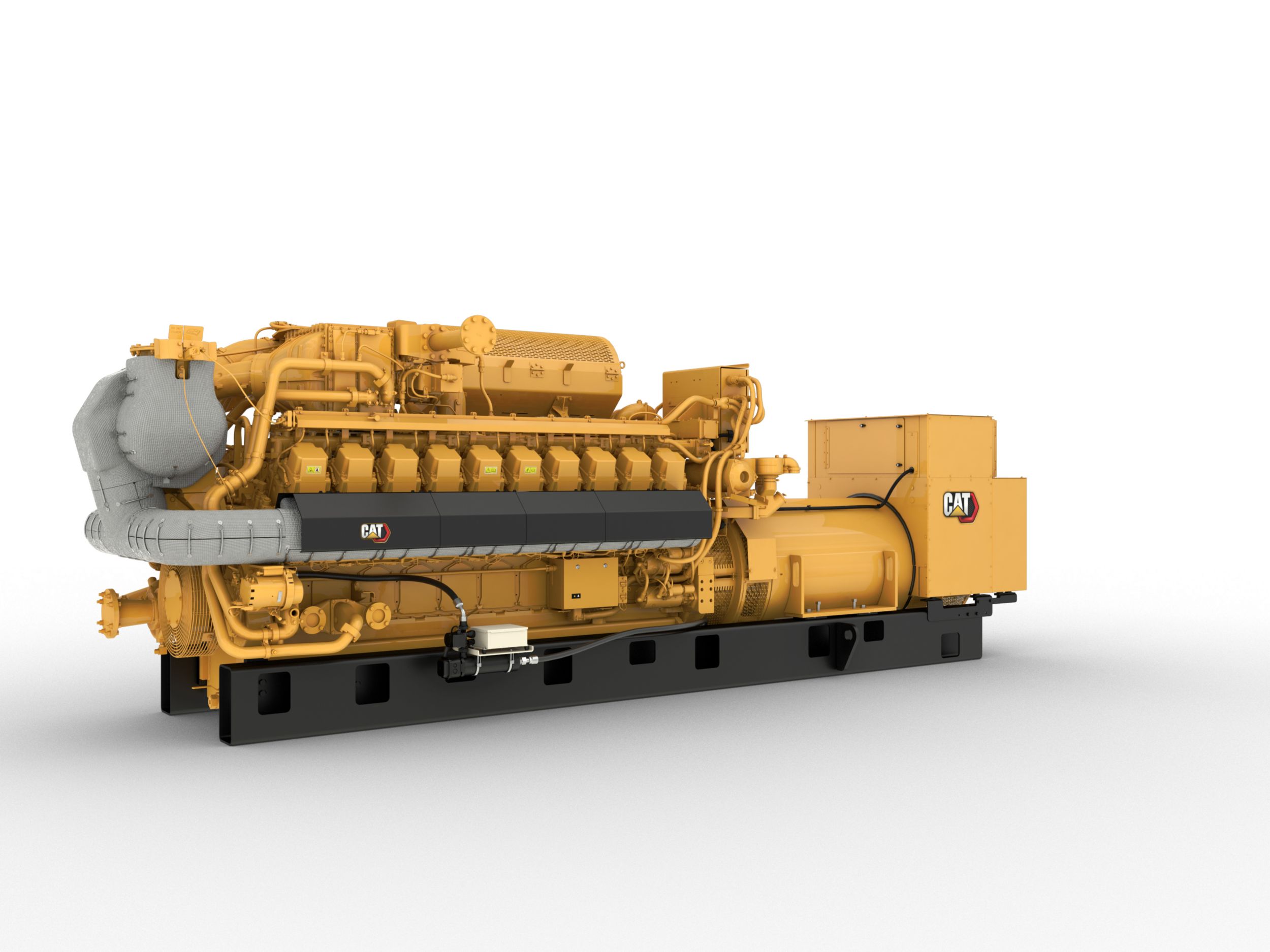

G3520H 天然氣發電機組

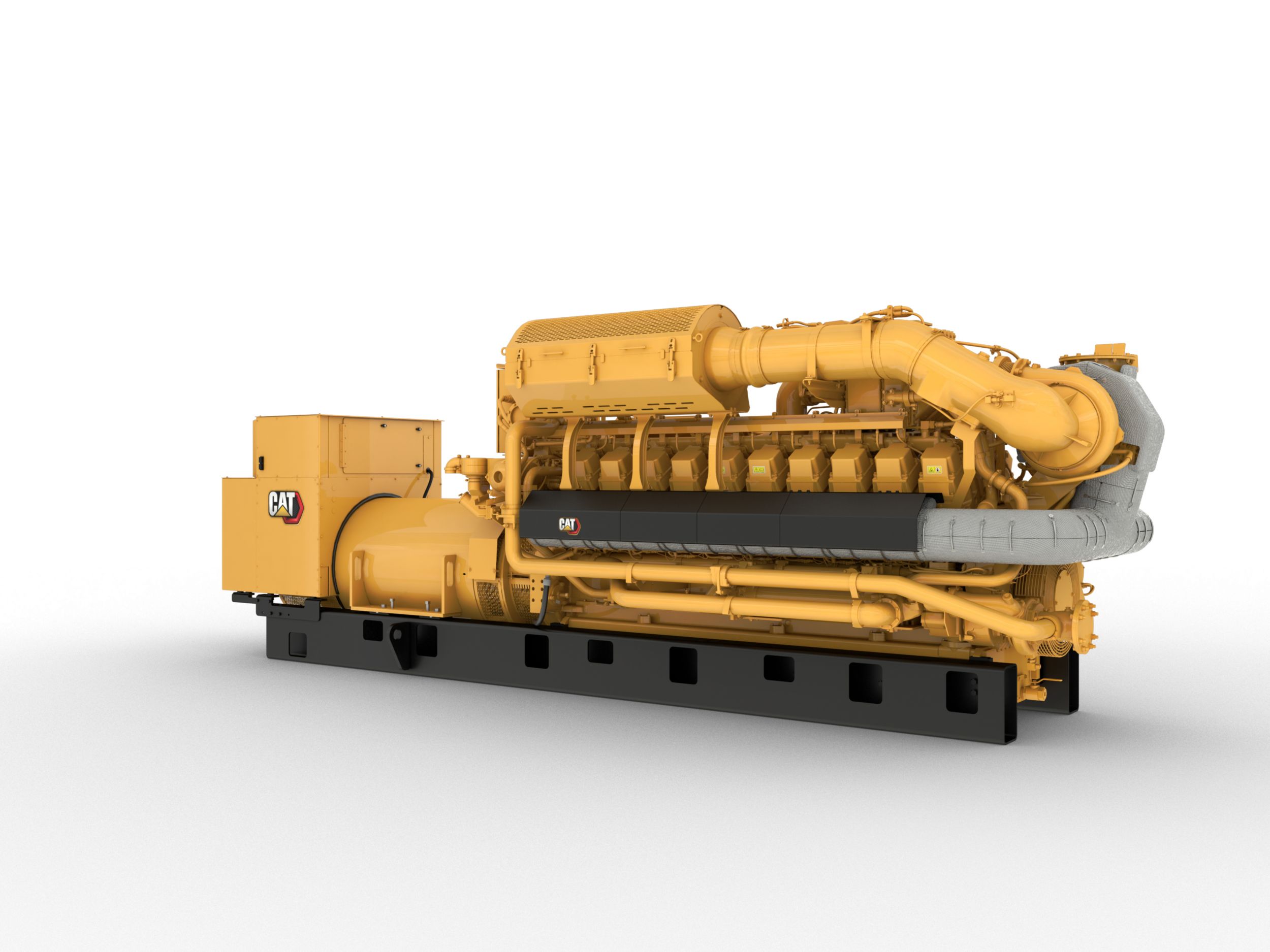

G3520H 天然氣發電機組

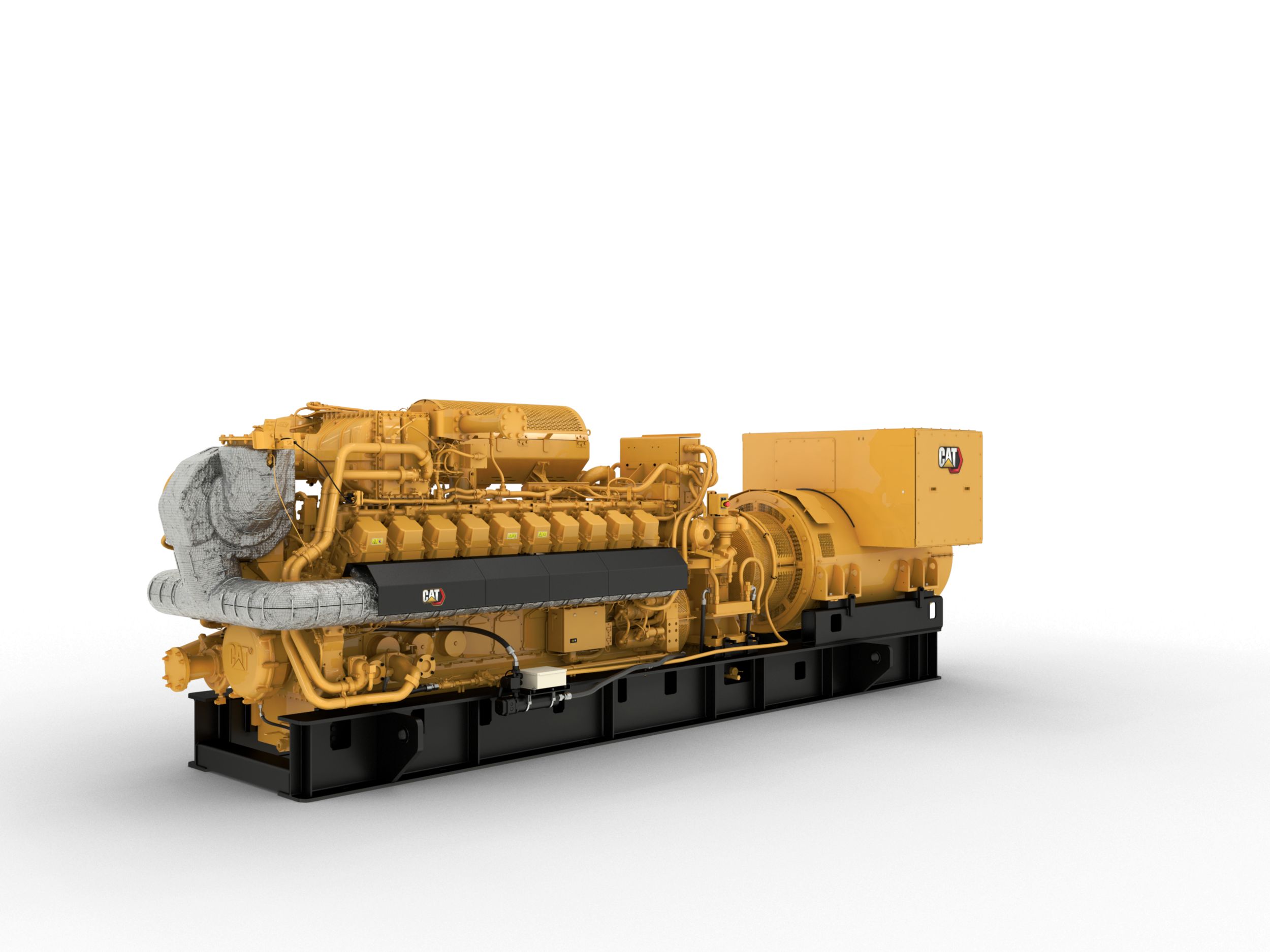

G3520H 天然氣發電機組

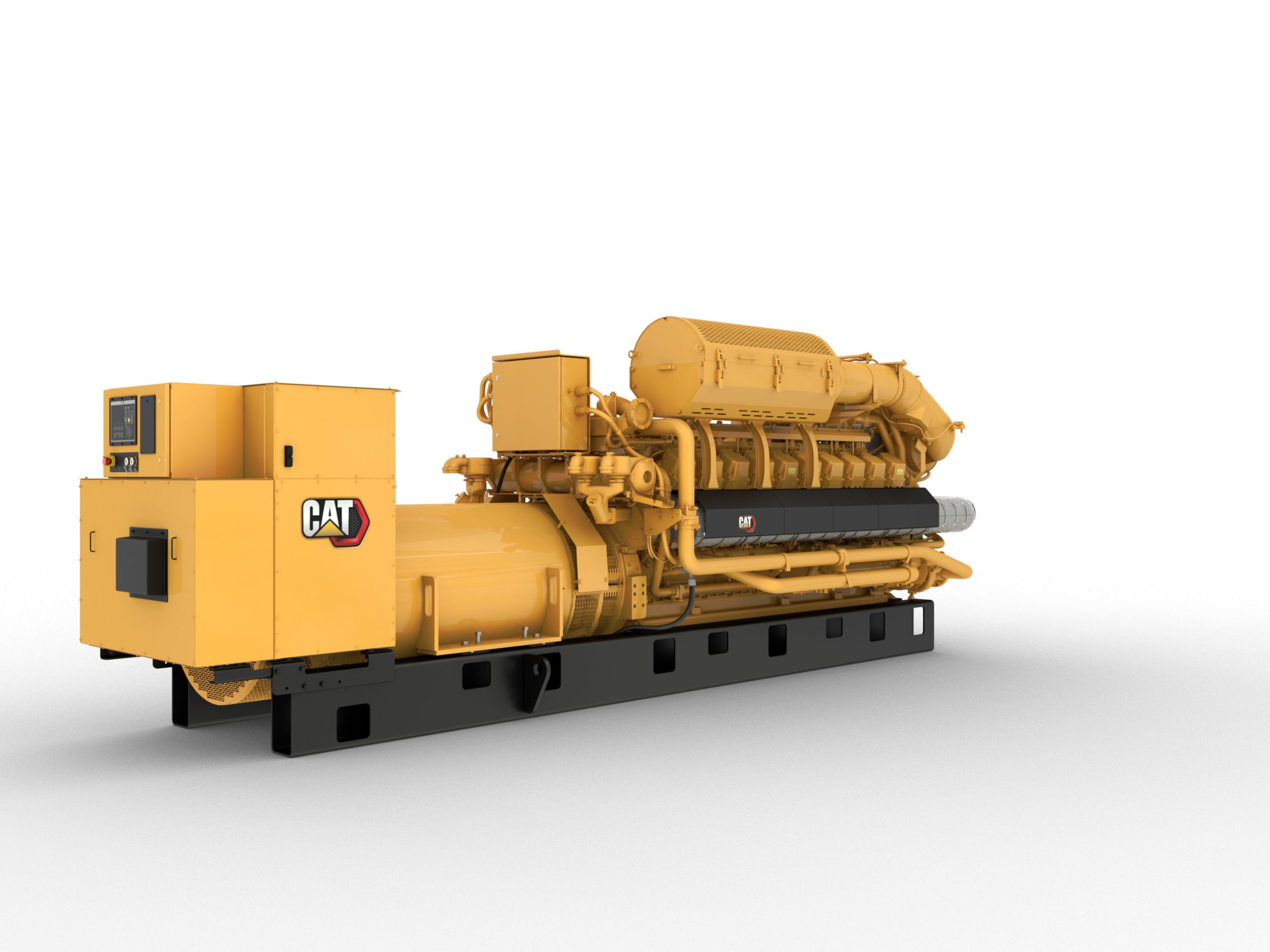

G3520H 天然氣發電機組
