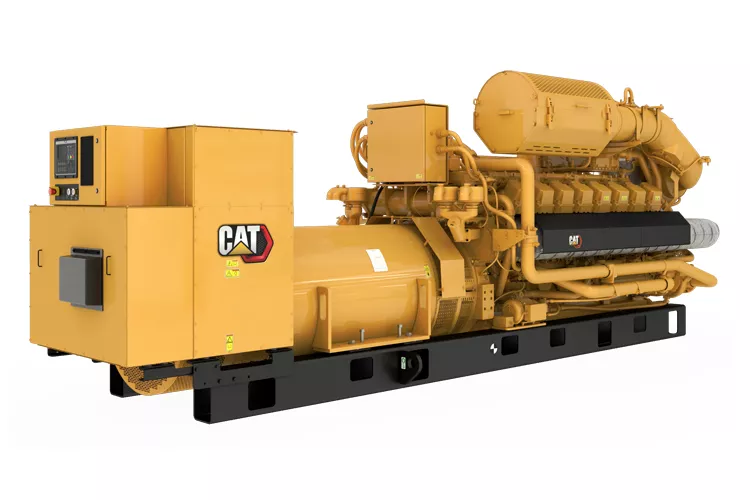

發電 G3516H 1419 - 2027 kW 天然氣發電機

功能一覽

CAT G3516H 天然氣引擎
SR5 發電機
EMCP 4.3 控制面板
CAT 電子控制系統
廢氣排放
經實證的系統
完整的附件系列
全球產品支援

產品規格 G3516H

發電機組規格

引擎規格

發電機組尺寸

G3516H 標準設備

控制面板

  • EMCP4.3

進氣口

  • 套件安裝空氣濾清器含維修指示器
  • 雙濾芯的一段式空氣濾清器,具備機櫃與維修指示器

冷卻

  • 水套水與 SCAC 驅動恆溫器
  • JW 進氣口和排氣口專用 ANSI 等級 150/DN 自訂凸緣連接
  • 引擎驅動水泵,適用於水套水及後冷器
  • 第 2 階段 SCAC-Cat 凸緣

排氣

  • 中段冷卻渦輪增壓器搭配 Cat 凸緣出口
  • 個別排氣口及渦輪增壓器出口以電線連接整合式溫度感測模組 (ITSM),並由 GCEM 提供警報及停機功能
  • 乾式排氣歧管,絕緣且隔熱
  • 渦輪增壓器上的 Cat 凸緣面出口

燃油系統

  • 節流板、24V DC 致動器,由 GECM 控制
  • 電子燃料計量閥
  • 燃油系統大小適用於 31.5 至 47.2 MJ/NM3 的乾燥管線天然氣,壓力為 10.2 至 34.5KPa 通往引擎燃油控制閥

點火系統

  • 電子點火系統 (由 ADEM A4 控制)
  • 個別汽缸爆震感測正時 (DST)

發電機

  • 永久磁鐵勵磁
  • 防冷凝空間加熱器
  • 繞組溫度偵測器
  • SR5
  • 無功衰減
  • Caterpillar 數位電壓調節器 (CDVR) 搭配 3 相感測及 KVAR/PF 控制

通用配備

  • 曲軸振動阻尼器和護板
  • 烤漆 - Caterpillar 黃色,除了軌道與散熱器為亮黑色
  • 右側維修
  • 零件手冊
  • 操作及保養手冊

調速系統

  • ADEM A4 4-20mA (0-5V) 速度輸入

起動/充電

  • 24V 起動馬達

G3516H 選配設備

進氣口

  • 安裝支架及管線
  • 帶預清器的空氣濾清器
  • 帶預清器的重載型空氣濾清器

斷路器

  • 無 UV 跳閘或套件安裝 CB 配線
  • 機架安裝
  • MP 機架 3 極點底部纜線入口或 MP 機架 6 極點底部纜線入口
  • 4000A、3 極點 IEC 額定
  • 2500/3000/3200A 或 4000/5000A 中性變流器自動選擇
  • 下蓋及上蓋、延長箱頂蓋
  • 匯流條安裝
  • 4000A、3 極點 UL 額定

控制面板

  • 遠端監控軟體
  • 獨立 I/O 模組、12 個數位輸出、8 個「Form C」繼電器
  • 遠端 RS485、32 燈信號器
  • Cat Connect:乙太網路、衛星、基地台遠程
  • 渦流補償變流器 - 8.7/15 kV 等級
  • RTD 模組
  • 本端/遠端 PC 監控
  • 16 點/32 燈信號器採用 NFPA99-110/CSA282 配置
  • 遠端監控及控制
  • 同步模組
  • 本端警報模組

冷卻

  • 水套水冷卻液加熱器
  • 進氣口/出口連接

排氣

  • 凸緣
  • 消音器及火花防止器消音器含 ANSI 隨附凸緣
  • 彎管

發電機

  • 手動電壓控制
  • 發電機空氣濾清器
  • 低電壓延長箱
  • 中電壓及高電壓發電機與附件
  • 電纜檢修盒
  • 軸承溫度偵測器

起動/充電

  • 24V 電池充電器
  • 60A、24V 充電交流發電機 (需要引擎驅動泵)

通用配備

  • 美國輔助標誌
  • 特殊塗裝順序
  • 蓄電池斷路開關
  • 數位診斷工具
  • 工具組
  • 電池含電纜和機架 (散裝出貨)

了解 G3516H 如何與客戶經常比較的產品進行比較。
