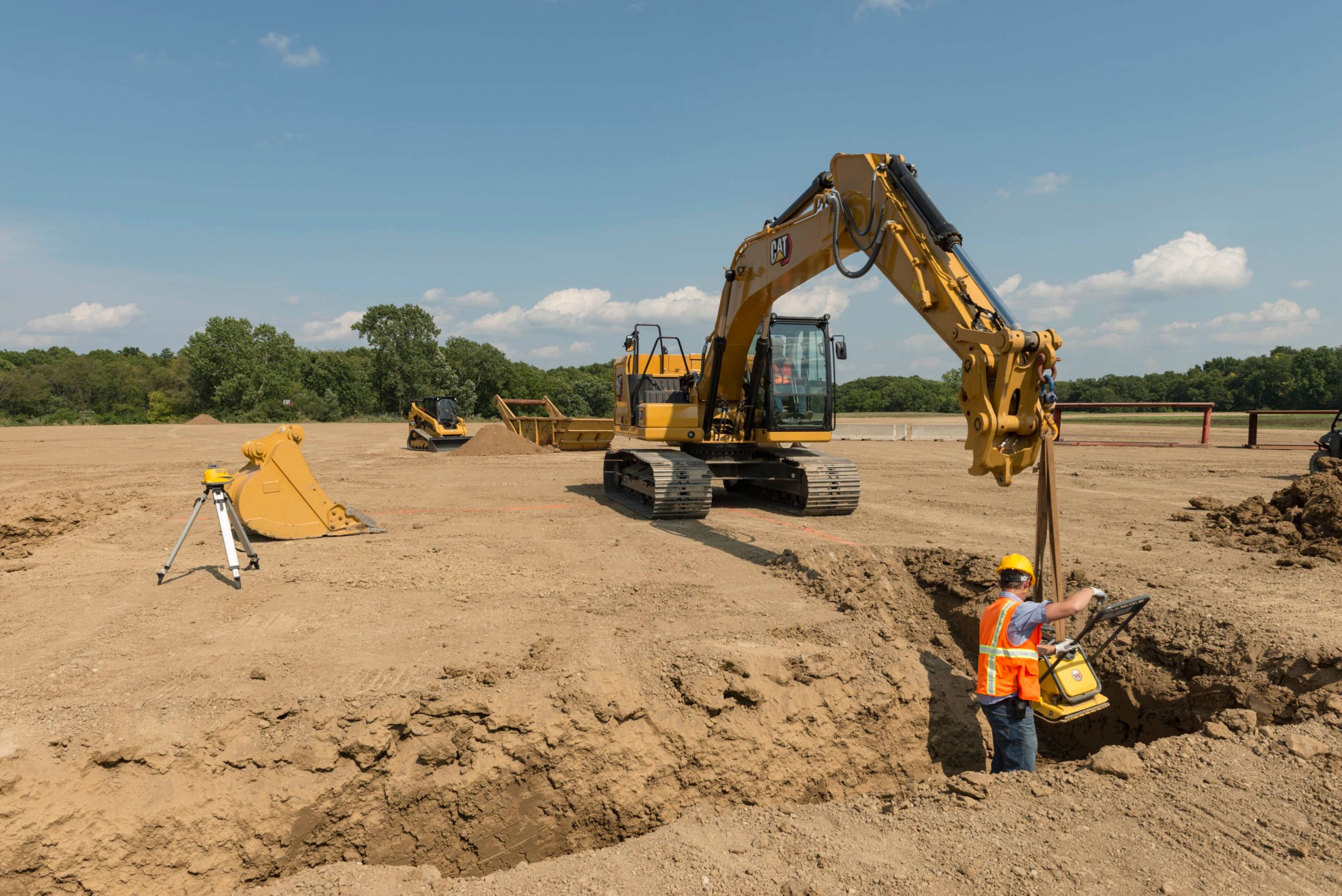

Hydraulische graafmachine 320 GC | Cat

Motor

Nettovermogen – ISO 9249	146 hp 109 kW
Nettovermogen - ISO 9249 (DIN)	148 pk (metrisch) 148 pk (metrisch)
Motortype	Cat® C4.4 Cat® C4.4
Motorvermogen - ISO 14396:2002	148 hp 110.1 kW
Motorvermogen - ISO 14396 (DIN)	150 pk (metrisch) 150 pk (metrisch)
Boring	4 in 105 mm
Slag	5 in 127 mm
Cilinderinhoud	269 in³ 4.4 L
Geschikt voor biodiesel	Tot B20¹ Tot B20¹
Emissies	Voldoet aan de emissienormen van US EPA Tier 4 Final, EU Stage V en Japan 2014 Voldoet aan de emissienormen van US EPA Tier 4 Final, EU Stage V en Japan 2014
Opmerking (1)	Het opgegeven nettovermogen is het beschikbare vermogen aan het vliegwiel als de motor is uitgerust met ventilator, luchtinlaatsysteem, uitlaatsysteem en dynamo met een motortoerental van 2200 tpm. Het opgegeven vermogen wordt getest volgens de gespecificeerde norm die van kracht was op het moment van productie. Het opgegeven nettovermogen is het beschikbare vermogen aan het vliegwiel als de motor is uitgerust met ventilator, luchtinlaatsysteem, uitlaatsysteem en dynamo met een motortoerental van 2200 tpm. Het opgegeven vermogen wordt getest volgens de gespecificeerde norm die van kracht was op het moment van productie.
Opmerking (2)	¹Cat dieselmotoren moeten ULSD gebruiken (brandstof met ultra laag zwavelgehalte van 15 ppm zwavel of minder) of ULSD gemengd met de volgende brandstoffen** met een lager koolstofgehalte in verhoudingen tot: 20% biodiesel FAME (vetzuurmethylester)* of 100% hernieuwbare diesel, HVO (gehydrogeneerde plantaardige olie) en GTL brandstoffen (vloeibaar gemaakte gassen). Raadpleeg de richtlijnen voor succesvolle toepassing. Raadpleeg uw Cat dealer of "Caterpillar Machine Fluids Recommendations" (SEBU6250) voor details. Motoren zonder systeem voor uitlaatgasnabehandeling kunnen sterkere mengsels tot 100% biodiesel gebruiken (raadpleeg uw Cat dealer voor gebruik van mengsels hoger dan 20%). De broeikasgasemissies in de uitlaatpijp van brandstoffen met een lagere koolstofintensiteit zijn in wezen gelijk aan die van traditionele brandstoffen. ¹Cat dieselmotoren moeten ULSD gebruiken (brandstof met ultra laag zwavelgehalte van 15 ppm zwavel of minder) of ULSD gemengd met de volgende brandstoffen* met een lager koolstofgehalte in verhoudingen tot: 20% biodiesel FAME (vetzuurmethylester)* of 100% hernieuwbare diesel, HVO (gehydrogeneerde plantaardige olie) en GTL brandstoffen (vloeibaar gemaakte gassen). Raadpleeg de richtlijnen voor succesvolle toepassing. Raadpleeg uw Cat dealer of "Caterpillar Machine Fluids Recommendations" (SEBU6250) voor details. Motoren zonder systeem voor uitlaatgasnabehandeling kunnen sterkere mengsels tot 100% biodiesel gebruiken (raadpleeg uw Cat dealer voor gebruik van mengsels hoger dan 20%). *De broeikasgasemissies in de uitlaatpijp van brandstoffen met een lagere koolstofintensiteit zijn in wezen gelijk aan die van traditionele brandstoffen.

Hydraulisch systeem

Hoofdsysteem - maximale stroom	442 L/min (117 gal/min) 442 L/min (117 gal/min)
Maximale druk - uitrusting	5075 psi 35000 kPa
Maximale druk – rijden	4974 psi 34300 kPa
Maximale druk - zwenken	3625 psi 25000 kPa

Zwenkmechanisme

Zwenksnelheid	11.6 tpm 11.6 tpm
Opmerking (1)	Bij machines met een CE-markering kan de standaardwaarde lager zijn ingesteld. Bij machines met een CE-markering kan de standaardwaarde lager zijn ingesteld.
Maximaal zwenkkoppel	54900 lbf·ft 74.4 kNm

Gewichten

Bedrijfsgewicht	48500 lb 22000 kg
Opmerking	Lange onderwagen, lange giek, stick R2.9 m (9'6"), GD-laadbak voor algemeen gebruik van 1,0 m³ (1.31 yd³), rupsplaten van 700 mm (28") met drievoudige kam en contragewicht van 4200 kg (9,300 lb). Lange onderwagen, lange giek, stick R2.9 m (9'6"), GD-laadbak voor algemeen gebruik van 1,0 m³ (1.31 yd³), rupsplaten van 700 mm (28") met drievoudige kam en contragewicht van 4200 kg (9,300 lb).

Vulhoeveelheden

Inhoud van brandstoftank	86.6 gal (US) 345 L
Koelsysteem	6.6 gal (US) 25 L
Motorolie	4 gal (US) 15 L
Zwenkaandrijving - per stuk	3.2 gal (US) 12 L
Eindaandrijving - per stuk	1.1 gal (US) 4 L
Hydraulisch systeem – inclusief tank	61.8 gal (US) 234 L
Hydrauliekolietank	30.4 gal (US) 115 L
DEF-tank	10.3 gal (US) 39 L

Afmetingen

Giek	Lange giek van 5,7 m (18'8") Lange giek van 5,7 m (18'8")
Stick	Lange giek van 2,9 m (9'6") Lange giek van 2,9 m (9'6")
Laadbak	GD 1,0 m³ (1.31 yd³) GD 1,0 m³ (1.31 yd³)
Transporthoogte - bovenkant van cabine	9.7 ft 2960 mm
Handgreephoogte	9.8 ft 2950 mm
Transportlengte	31.3 ft 9530 mm
Zwenkstraal over achterkant	9.3 ft 2830 mm
Speling van contragewicht	3.4 ft 1050 mm
Bodemvrijheid	1.5 ft 470 mm
Rupslengte	14.7 ft 4450 mm
Lengte tot midden van rollen	11.11 ft 3650 mm
Rupsbreedte	7.9 ft 2380 mm
Transportbreedte	10.4 ft 3170 mm

Werkbereiken en krachten

Maximale graafdiepte	22 ft 6720 mm
Giek	Lange giek van 5,7 m (18'8") Lange giek van 5,7 m (18'8")
Stick	Lange giek van 2,9 m (9'6") Lange giek van 2,9 m (9'6")
Laadbak	GD 1,0 m³ (1.31 yd³) GD 1,0 m³ (1.31 yd³)
Maximale reikwijdte op maaiveldhoogte	32.3 ft 9860 mm
Maximale graafhoogte	31 ft 9450 mm
Maximale laadhoogte	21.3 ft 6490 mm
Minimale laadhoogte	7.1 ft 2170 mm
Maximale graafdiepte voor vlakke bodem, 2440 mm (8 ft)	21.6 ft 6550 mm
Maximale graafdiepte, verticale wand	18.7 ft 5690 mm
Graafkracht van de bak – ISO	28935 lbf 129 kN
Graafkracht van stick (ISO)	22281 lbf 99 kN

Airconditioningsysteem

Airconditioning

Het airconditioningsysteem van deze machine bevat het gefluoreerde broeikasgas R134a als koelmiddel (aardopwarmingsvermogen = 1430). Het systeem bevat 0,85 kg (1.9 lb) koelmiddel met een CO/2\-equivalent van 1,216 metrische ton (1.340 ton). Het airconditioningsysteem van deze machine bevat het gefluoreerde broeikasgas R134a als koelmiddel (aardopwarmingsvermogen = 1430). Het systeem bevat 0,85 kg (1.9 lb) koelmiddel met een CO/2\-equivalent van 1,216 metrische ton (1.340 ton).
