Graafmachines op banden M315 - Tier 4 / Stage V

Tier 4 / Stage V

Prijsopgave aanvragen Dealer zoeken

Belangrijke specificaties

Motorvermogen – ISO 14396: 148 hp; 110 kW

Bedrijfsgewicht - maximaal: 39680 lb; 18000 kg

Maximale rijsnelheid: 21.7 mph; 35 km/h

M315 - Tier 4 / Stage V
Model wijzigen

Overzicht

Hoge prestaties en veelzijdigheid in een compacte machine

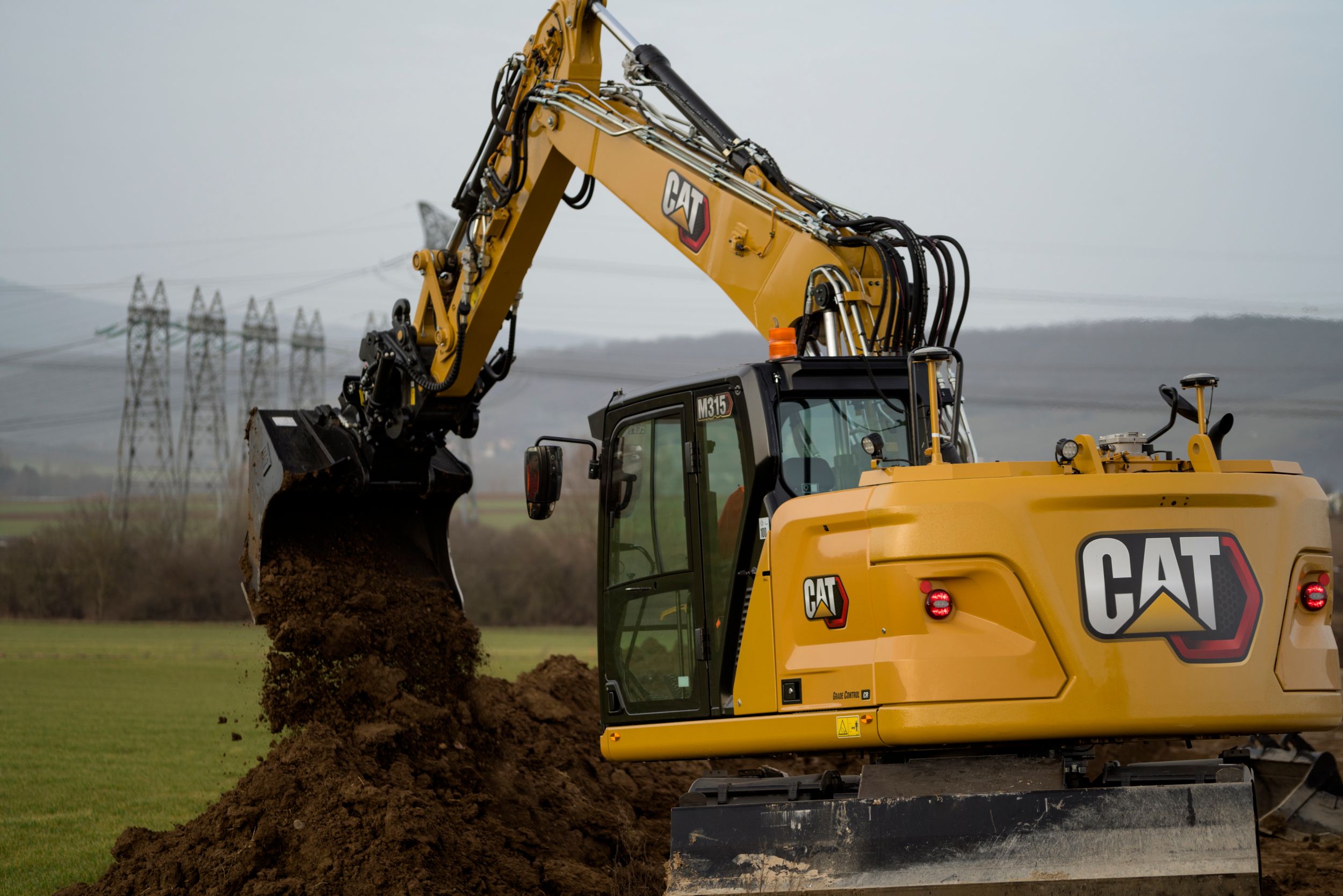

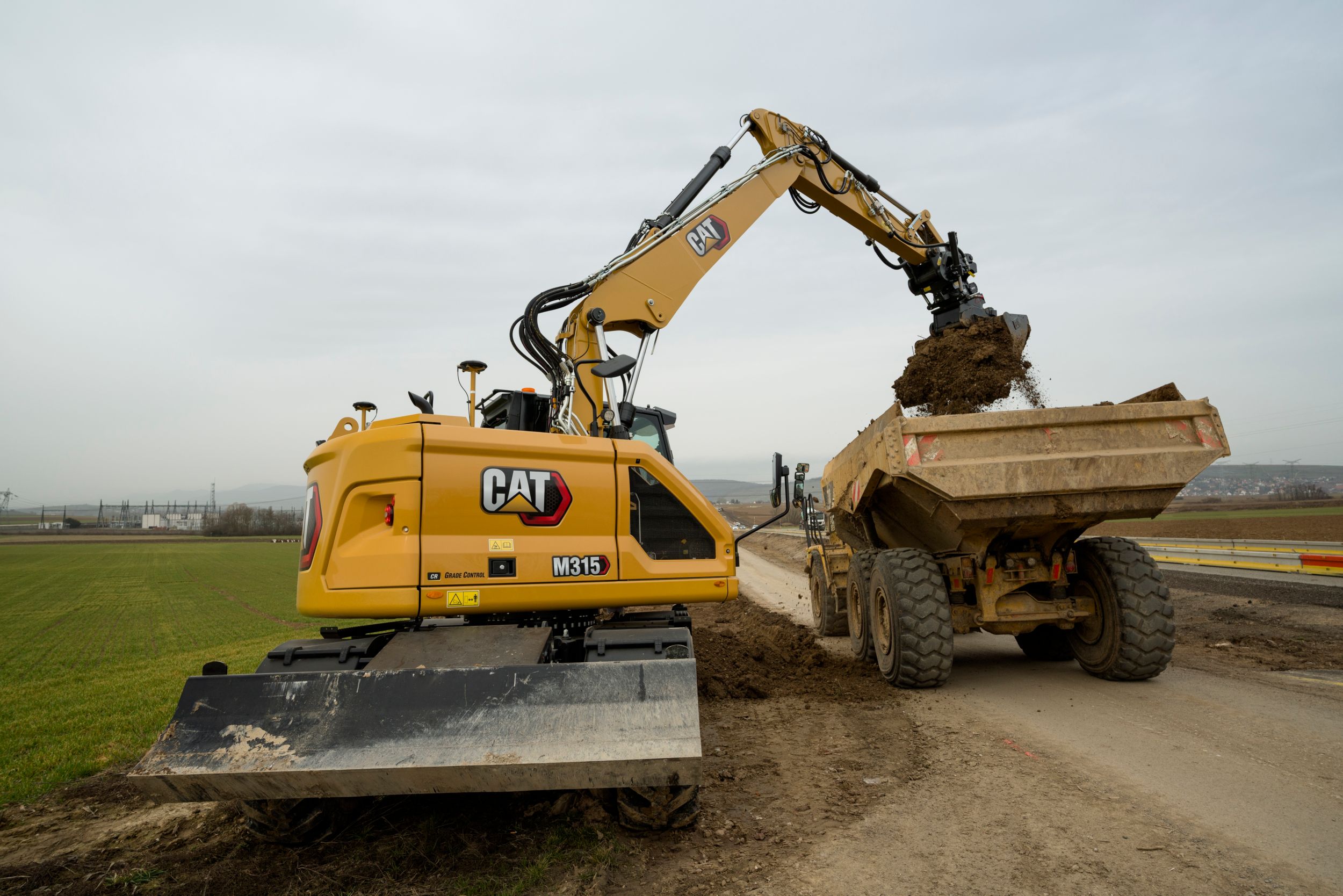

De Cat® wielgraafmachine M315 biedt prestatiekenmerken en veelzijdigheid zodat u elke dag meer werk kunt verzetten. Met gebruiksvriendelijke bedieningselementen, een comfortabele cabine en lange onderhoudsintervallen helpt de M315 u tijd en geld te besparen. Het ontwerp met compacte radius helpt werken in omgevingen met beperkte ruimte gemakkelijk te maken.

Voordelen

Groot prestatievermogen

Werk snel met de kleine zwenkstraal voor en achter en de optionele Cat Payload en Grade met Assist-technologieën, gekoppeld aan meer veelzijdigheid door integratie van de kantelbare zwenkinrichting (TRS).

Onderhoudsvriendelijk

Brandstof-, lucht- en hydrauliekoliefilters met een lange levensduur, volledig toegankelijk controlepunten op maaiveldhoogte voor dagelijks onderhoud en gecentraliseerde smeerpunten met een optie om automatisch te smeren helpen uw totale kosten te verlagen.

Comfort voor de machinist

Eenvoudig te bedienen. Deluxe en Premium cabineopties met een ergonomische indeling en een goed zicht helpen u de hele dienst comfortabel te werken.

Kenmerken in één oogopslag

Voorbereid voor Cat Grade 3D

De optie Voorbereid voor Cat Grade 3D bevat alle hardware die vereist is voor het Grade met 3D-systeem, af fabriek geïnstalleerd en getest. Deze optie biedt een gemakkelijk upgradetraject voor klanten die na hun eerste aanschaf Grade met 3D willen toevoegen. Neem voor activering contact op met uw Cat Dealer voor aanschaf van de vereiste 3D softwarelicenties. Licenties kunnen op afstand worden geïnstalleerd of handmatig in de machine worden geladen.

Cat Payload*

De Cat Payload-opties bieden machinisten de mogelijkheid tijdens het rijden te wegen, zodat ze hun laaddoelen kunnen halen en overladen, onderladen of verkeerd laden van materialen kunnen voorkomen.

*Payload-technologieën zijn niet toegestaan voor handelsdoeleinden.

Niet alle opties zijn in alle regio's leverbaar. Raadpleeg uw Cat dealer voor de specifieke beschikbaarheid in uw regio. Versienummer: 07E

De Cat motor voorziet in uw prestatie- en productiebehoeften. De motor voldoet aan de emissienormen US EPA Tier 4 Final en Euro-V.
De M315 is brandstofzuinig om u op het werkterrein in beweging en productief te houden.

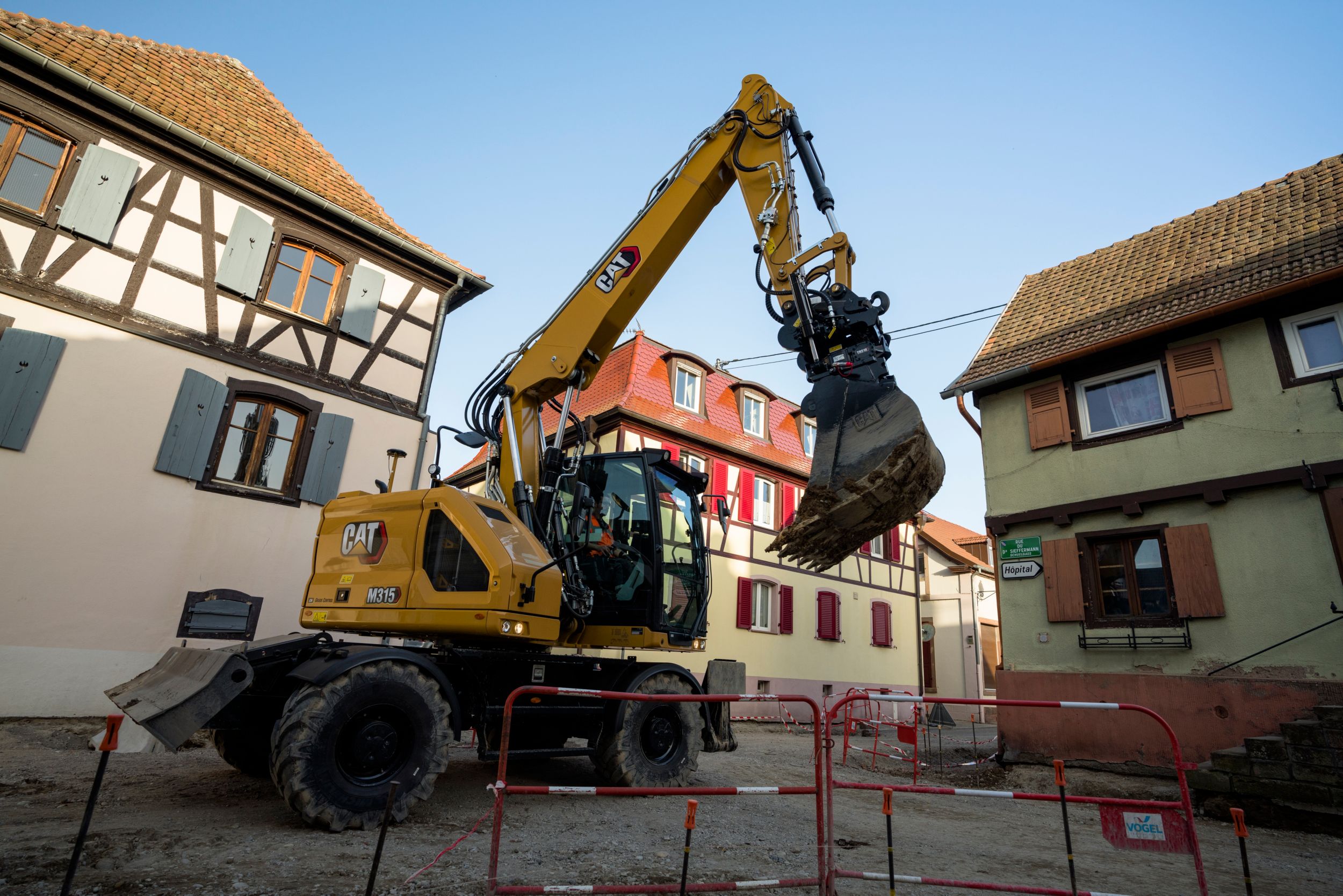

Werk met vertrouwen in krappe ruimtes. U kunt graven, zwenken en storten binnen een werkruimte.
Comfortabel reizen tussen locaties met reissnelheden tot 35 km/h (21.7 mph).
Van onverharde weg tot asfalt, de graafmachine helpt u de klus op tijd en efficiënt te klaren.
Het geavanceerde hydraulische systeem zorgt voor de optimale balans van vermogen en efficiëntie. Tegelijkertijd biedt het de controle die u nodig hebt om nauwkeurig te werken.
De speciale zwenkpomp biedt consistent vermogen voor betere mogelijkheden om te multitasken.
De extra hydraulische opties geven u de veelzijdigheid om diverse uitrustingsstukken van Cat te gebruiken.
Optionele terugslagkleppen verlaging die de laadbakcilinder verlagen, zorgen ervoor dat de machine ook voor andere toepassingen kan worden gebruikt.
Laat de temperatuur u niet weerhouden om te werken. De wielgraafmachine heeft een standaardkoelvermogen voor hoge omgevingstemperaturen tot 52 °C (125 °F) en een koudestartvermogen tot -18 °C (0 °F).

Keuze uit Deluxe- en Premium-cabineopties.
De Deluxe stoel is voorzien van verwarming en verstelbare luchtvering. De Premium stoel heeft verwarming, koeling en automatische verstelling.
Stap gemakkelijker in en uit de cabine met de opklapbare linkerconsole
Geavanceerde viscosedempers zorgen voor meer comfort in de cabine terwijl u werkt met minder cabinetrillingen.
Bedien de graafmachine comfortabel met de gemakkelijk te bereiken bedieningselementen vóór u.
Berg uw gereedschap op in de talrijke opbergruimten van de cabine, onder en achter de stoel, boven uw hoofd en in de consoles. Een bekerhouder, fleshouder en kledinghaak zijn eveneens aanwezig.
De met Bluetooth^® geïntegreerde radio zorgt voor naadloze verbinding met de mobiele telefoon om te luisteren naar muziek en podcasts en om hands-free te bellen.
Stel eenvoudig de klimaatregeling in met het aanraakscherm of de draaiknop.

Controleer en onderhoud uw machine snel met dagelijkse onderhoudspunten op maaiveldhoogte.
Controleer het motoroliepeil snel en veilig vanaf maaiveldhoogte.
Brandstof-, lucht- en hydrauliekoliefilters met een lange levensduur houden de onderhoudskosten laag.
Houd de levensduur van het filter en onderhoudsintervallen van uw graafmachine in de gaten via de monitor in de cabine.
De brandstoffiltratie helpt de motor te beschermen tegen vervuilde brandstof.
Het hydrauliekoliefilter zorgt mee voor een hoge filtratie, heeft anti-aftapkranen die de olie schoon houden wanneer het filter wordt vervangen. Daarnaast heeft het een lange levensduur met een vervangingsinterval van 3000 uur.
Gecentraliseerde smeerpunten met een automatische smering zorgen voor minder stilstand zodat u meer werk kunt verzetten.
Kleppen voor Systematisch Onderzoek Smeerolie (S•O•S^SM-poorten bevinden zich op maaiveldhoogte om het onderhoud mee te vereenvoudigen en snel monsters te kunnen afnemen voor vloeistofanalyse.
Geef de productiviteit een extra impuls met proactieve serviceherinneringen. Het IVHM-systeem (Integrated Vehicle Health Management) waarschuwt de machinist met stapsgewijze onderhoudsadviezen plus benodigde onderdelen zodat u niet met onnodige uitvaltijd te maken krijgt.

Start de motor met een druk op de knop, een Bluetooth-sleutelhouder of de unieke machinist-ID-functie.
Programmeer uw vermogensmodus en de voorkeuren van de joystick met behulp van uw machinist-ID. De graafmachine weet alles wat u hebt ingesteld, telkens wanneer u gaat werken.
Navigeer snel op de standaardmonitor van 254 mm (10") met aanraakscherm en hoge resolutie of met behulp van de draaiknopregeling.
De as vergrendelt bij nul snelheid en ontgrendelt wanneer het rijpedaal wordt ingetrapt. De as kan ook handmatig worden vergrendeld met een knop op de rechterconsole of met een knop op de joystick.
Schakel de zware tilmodus in voor meer kracht als u deze nodig hebt.
Cat blijft de functionaliteit van de gebruikersinterface verbeteren voor machinisten van alle niveaus. De monitor met aanraakscherm is een eenvoudig te gebruiken bedieningshulpmiddel dat het dashboard van het werkterrein in een intuïtieve indeling presenteert. Productiviteitstoepassingen worden in rasterweergave weergegeven om onderweg te kunnen lezen, en de navigatie via het aanraakscherm is geprogrammeerd om ervoor te zorgen dat het werk zonder onderbrekingen doorgaat.

Toegang tot dagelijkse onderhoudspunten op maaiveldhoogte.
Zorg ervoor dat uw graafmachine altijd via de machinist-ID beveiligd is. Gebruik uw pincode op de monitor om de startknopfunctie in te schakelen.
De cabine met kantelbeveiliging (Rollover Protection Structure - ROPS) voldoet aan de eisen van ISO12117-2:2008.
Profiteer van uitstekend zicht rondom dankzij smalle cabinestijlen, grote ruiten en een plat motorkapontwerp. Achter- en zichtcamera's rechts zijn standaard.
Het onderhoudsplatform helpt om eenvoudig, veilig en snel toegang te bieden tot het bovenste onderhoudsplatform. De treden van het onderhoudsplatform hebben een gestanste antislipplaat om uitglijden te voorkomen.
De standaard hendel voor hydrauliekvergrendeling isoleert alle hydraulische en rijfuncties in de neergelaten stand.
De rij- en zwenkvergrendeling voorkomen de beweging van voorhefarm en bovenframe tijdens het rijden.
De stopschakelaar op maaiveldhoogte sluit alle brandstoftoevoer naar de motor af wanneer hij wordt geactiveerd en schakelt de machine uit.
De optionele inspectieverlichting helpt om de onderhoudswerken te vergemakkelijken en veilig uit te voeren. Met een klik van een schakelaar verlichten de lampen het motor-, pomp-, accu- en radiateurcompartiment voor een beter zicht.
De optionele bescherming van de machinist (Operator Protective Guard - OPG) beschermt tegen vallend en rondvliegend vuil.
Optionele cabinebescherming voorkomt contact tussen uw uitrusting en de cabine.
De standaard 2D e-limiet wordt af fabriek geïntegreerd en voorkomt dat enig deel van de graafmachine buiten de door de machinist ingestelde punten beweegt.

De nieuwste gebruikersinterface voor de machinist werd ontworpen om de operationele werktijd te verhogen.
VisionLink^® biedt bruikbare inzichten in gegevens voor alle activa, ongeacht de grootte van het machinepark of de fabrikant van de apparatuur.* Bekijk de apparatuurgegevens vanaf uw desktop of mobiele apparaat om de beschikbaarheid te maximaliseren en de activa te optimaliseren. Dashboards bieden informatie zoals uren, kilometers, locatie, stationair draaien en brandstofverbruik. Neem weloverwogen beslissingen die de kosten verlagen, het onderhoud vereenvoudigen en de veiligheid en beveiliging op uw werkterrein verbeteren.
Remote Flash is een mobiele toepassing waarmee u de software aan boord kunt bijwerken zonder dat er een technicus aanwezig is, zodat u software-updates kunt uitvoeren als u dat uitkomt, waardoor u efficiënter kunt werken.
Remote Troubleshoot is een mobiele toepassing waarmee uw Cat dealer op afstand diagnosetesten van uw aangesloten machine kan uitvoeren, zodat problemen snel en met minder uitvaltijd verholpen kunnen worden.
In vergelijking met de traditionele nivellering helpt het optionele Cat Grade met 2D-systeem om de productiviteit te verhogen.
Het optionele Cat Grade met assistentie helpt u op het juiste niveau te blijven - eenvoudig en moeiteloos - met graven met één hendel. Stel de gewenste bakhoek in en gebruik Bucket Assist om deze hoek automatisch te behouden op hellingen, tijdens nivelleren, afwerken en het graven van sleuven.
Met het optionele Cat Payload kunt u nauwkeurige laaddoelen bereiken om uw bedrijfsefficiëntie te verbeteren. Pak een lading materiaal op met een laadbak en krijg een real time schatting van het gewicht zonder te hoeven zwenken.

*De beschikbaarheid van gegevens in het veld kan per materieelfabrikant verschillen.

De Cat® C4.4 motor voldoet aan de emissienormen US EPA Tier 4 Final en Euro-V.
Cat dieselmotoren moeten ULSD gebruiken (brandstof met ultra laag zwavelgehalte van 15 ppm zwavel of minder) of ULSD gemengd met de volgende brandstoffen** met een lager koolstofgehalte in verhoudingen tot: 20% biodiesel FAME (vetzuurmethylester)* of 100% hernieuwbare diesel, HVO (gehydrogeneerde plantaardige olie) en GTL brandstoffen (vloeibaar gemaakte gassen). Raadpleeg de richtlijnen voor succesvolle toepassing. Neem contact op met uw Cat dealer of raadpleeg de “Caterpillar Machine Fluids Recommendations” (SEBU6250) voor meer informatie.
De automatische toerentalregeling vermindert onnodig brandstofverbruik en de emissie van broeikasgassen doordat de motor automatisch in de stationaire stand gaat wanneer de machine niet werkt.
Verlengde onderhoudsintervallen verminderen niet alleen de stilstandtijd, maar verminderen ook de hoeveelheid vloeistof en filters die tijdens de levensduur van de machine moeten worden vervangen.
Cat Systematisch Onderzoek van Smeerolie (S•O•S^SM) Services helpt overmatige slijtage, vervuilde vloeistoffen of andere "onzichtbare" problemen op te sporen die de levensduur van componenten kunnen verkorten. In veel gevallen kunt u de vervangingsintervallen van olie en koelvloeistof verlengen door gebruik te maken van vloeistofbewaking. Raadpleeg uw Cat dealer of de bedienings- en onderhoudshandleiding van de machine voor meer informatie.
Software-updates op afstand minimaliseren stilstand- en onderhoudstijd en houden uw activa op de meest efficiënte manier draaiende. Waarschuwingen over machine-updates worden online vanuit uw Cat dealer verzonden en u kunt de updates uitvoeren zonder dat er een technicus van de dealer ter plaatse komt.
Remote Troubleshoot (storingzoeken) vermindert de onderhoudstijd en laat uw machine met de maximale efficiëntie draaien doordat uw Cat dealer de machine online kan testen terwijl u aan het werk bent. Zodra een probleem is vastgesteld, kan een technicus het in één keer oplossen, wat u tijd en geld bespaart.
Cat Grade technologieën combineren een geavanceerde begeleiding met een optionele geautomatiseerde machinebesturing, wat u helpt de gewenste nivelleerresultaten te bereiken en tegelijk het brandstofverbruik en de emissie van broeikasgassen vermindert door de betere efficiëntie, productiviteit op de werkplek en nauwkeurigheid.
Cat Payload voor graafmachines biedt u een on-the-go materiaalweging, wat u helpt brandstof te besparen door een hogere laadefficiëntie, een hogere productiviteit op de werkplek en minder ritten naar de weegschaal.

*Motoren zonder nabehandelingsapparatuur kunnen hogere mengsels gebruiken, tot 100% biodiesel (raadpleeg uw Cat dealer voor mengsels met meer dan 20% biodiesel).
**De broeikasgasemissies in de uitlaatpijp van brandstoffen met een lagere koolstofintensiteit zijn in wezen gelijk aan die van traditionele brandstoffen.

Specificaties Standaarduitrusting Optionele uitrusting

Productspecificaties voor M315 - Tier 4 / Stage V

Motor

Motorvermogen – ISO 14396	148 hp 110 kW
Motorvermogen - ISO 14396 (DIN)	150 pk 150 pk
Motortype	Cat® C4.4 Cat® C4.4
Nettovermogen – ISO 9249	141 hp 105 kW
Nettovermogen - ISO 9249 (DIN)	143 pk 143 pk
Boring	4.1 in 105 mm
Slag	5 in 127 mm
Cilinderinhoud	268.5 in³ 4.4 L
Geschikt voor biodiesel	Tot B20¹ Tot B20¹
Emissies	Voldoet aan emissienormen Amerikaanse EPA Tier 4 Final en Euro-V. Voldoet aan emissienormen Amerikaanse EPA Tier 4 Final en Euro-V.
Opmerking (1)	Het opgegeven nettovermogen is het beschikbare vliegwielvermogen als de motor is uitgerust met een ventilator, luchtfilter, CEM-uitlaatgasnabehandeling (Clear Emission Module), dynamo en koelventilator draaiend op middelhoog toerental. Nominaal toerental 2200 tpm. Het opgegeven vermogen wordt getest volgens de gespecificeerde norm die van kracht was op het moment van productie. Het opgegeven nettovermogen is het beschikbare vliegwielvermogen als de motor is uitgerust met een ventilator, luchtfilter, CEM-uitlaatgasnabehandeling (Clear Emission Module), dynamo en koelventilator draaiend op middelhoog toerental. Nominaal toerental 2200 tpm. Het opgegeven vermogen wordt getest volgens de gespecificeerde norm die van kracht was op het moment van productie.
Opmerking (2)	¹Cat dieselmotoren moeten ULSD gebruiken (brandstof met ultra laag zwavelgehalte van 15 ppm zwavel of minder) of ULSD gemengd met de volgende brandstoffen** met een lager koolstofgehalte in verhoudingen tot: 20% biodiesel FAME (vetzuurmethylester)* of 100% hernieuwbare diesel, HVO (gehydrogeneerde plantaardige olie) en GTL brandstoffen (vloeibaar gemaakte gassen). Raadpleeg de richtlijnen voor succesvolle toepassing. Raadpleeg uw Cat dealer of "Caterpillar Machine Fluids Recommendations" (SEBU6250) voor details. Motoren zonder systeem voor uitlaatgasnabehandeling kunnen sterkere mengsels tot 100% biodiesel gebruiken (raadpleeg uw Cat dealer voor gebruik van mengsels hoger dan 20%). De broeikasgasemissies in de uitlaatpijp van brandstoffen met een lagere koolstofintensiteit zijn in wezen gelijk aan die van traditionele brandstoffen. ¹Cat dieselmotoren moeten ULSD gebruiken (brandstof met ultra laag zwavelgehalte van 15 ppm zwavel of minder) of ULSD gemengd met de volgende brandstoffen* met een lager koolstofgehalte in verhoudingen tot: 20% biodiesel FAME (vetzuurmethylester)* of 100% hernieuwbare diesel, HVO (gehydrogeneerde plantaardige olie) en GTL brandstoffen (vloeibaar gemaakte gassen). Raadpleeg de richtlijnen voor succesvolle toepassing. Raadpleeg uw Cat dealer of "Caterpillar Machine Fluids Recommendations" (SEBU6250) voor details. Motoren zonder systeem voor uitlaatgasnabehandeling kunnen sterkere mengsels tot 100% biodiesel gebruiken (raadpleeg uw Cat dealer voor gebruik van mengsels hoger dan 20%). *De broeikasgasemissies in de uitlaatpijp van brandstoffen met een lagere koolstofintensiteit zijn in wezen gelijk aan die van traditionele brandstoffen.

Machinegewicht

Bedrijfsgewicht - maximaal	39680 lb 18000 kg
Bedrijfsgewicht - minimaal	34610 lb 15700 kg
Opmerking (1)	Bedrijfsgewicht omvat een volledig gevulde brandstoftank, machinist, GD-type laadbak en dubbele luchtbanden. Het gewicht is afhankelijk van de configuratie. Gebruikelijke configuraties omvatten een stick van 2,5 m (8'2") en een contragewicht van 4000 kg (8820 lb) . Bedrijfsgewicht omvat een volledig gevulde brandstoftank, machinist, GD-type laadbak en dubbele luchtbanden. Het gewicht is afhankelijk van de configuratie. Gebruikelijke configuraties omvatten een stick van 2,5 m (8'2") en een contragewicht van 4000 kg (8820 lb) .

Aandrijving

Maximale rijsnelheid

21.7 mph 35 km/h

Hydraulisch systeem

Hoofdsysteem - maximale opbrengst - uitrustingsstuk	73 gal/min 275 L/min
Maximale druk - werktuigcircuit - normaal	5076 psi 35000 kPa
Maximale druk - werktuigcircuit - groot hefvermogen	5366 psi 37000 kPa
Maximale druk - uitrustingsstukcircuit - rijcircuit	5076 psi 35000 kPa

Zwenkmechanisme

Maximale zwenksnelheid*	9.1 tpm 9.1 tpm
Maximaal zwenkkoppel	28860 lbf·ft 39 kNm
Opmerking (1)	Bij machines met een CE-markering kan de standaardwaarde lager zijn ingesteld Bij machines met een CE-markering kan de standaardwaarde lager zijn ingesteld

Vulhoeveelheden

Brandstoftank	74 gal (US) 280 L
Dieseluitlaatvloeistof (DEF)	5.3 gal (US) 20 L
Koelsysteem	6.3 gal (US) 24 L
Hydrauliekolietank	24.3 gal (US) 92 L
Hydraulisch systeem – inclusief tank	58.1 gal (US) 220 L

Afmetingen

Giek	Variabel verstelbare (VA) giek 5,02 m (16'6") Variabel verstelbare (VA) giek 5,02 m (16'6")
Stick	2,2 m (7'3") 2,2 m (7'3")
Laadbak	GD 0,76 m³ (0,99 yd³) GD 0,76 m³ (0,99 yd³)
Transporthoogte - bovenkant van cabine	10.8 ft 3280 mm
Transportlengte	27.9 ft 8500 mm
Steunpunt	11.4 ft 3480 mm
Zwenkstraal over achterkant	5.7 ft 1750 mm
Speling van contragewicht	4.1 ft 1260 mm
Bodemvrijheid	1.1 ft 335 mm
Lengte van onderwagen	16 ft 4870 mm
Wielbasis	8.4 ft 2550 mm

Werkbereiken en krachten

Giek	Variabel verstelbare (VA) giek 5,02 m (16'6") Variabel verstelbare (VA) giek 5,02 m (16'6")
Stick	2,2 m (7'3") 2,2 m (7'3")
Laadbak	GD 0,76 m³ (0,99 yd³) GD 0,76 m³ (0,99 yd³)
Maximale graafhoogte	33.3 ft 10140 mm
Maximale laadhoogte	24.3 ft 7400 mm
Maximale graafdiepte	17.4 ft 5290 mm
Maximale graafdiepte, verticale wand	13.9 ft 4250 mm
Maximale reikwijdte bij maaiveldhoogte	28.5 ft 8680 mm
Stickkrachten (ISO)	15961 lbf 71 kN
Laadbakkrachten (ISO)	23830 lbf 106 kN
Opmerking (1)	Bereikwaarden zijn met dubbele luchtbanden (10.00-20). Bereikwaarden worden berekend met GD-laadbak (CW) en een CW-snelkoppeling met een kantelradius van 1387 mm (4'7"). De waarden van de kracht worden berekend met ingeschakeld systeem voor groot hefvermogen, een GD-laadbak (penbevestiging) en een kantelradius van 1224 mm (4'0"). Bereikwaarden zijn met dubbele luchtbanden (10.00-20). Bereikwaarden worden berekend met GD-laadbak (CW) en een CW-snelkoppeling met een kantelradius van 1387 mm (4'7"). De waarden van de kracht worden berekend met ingeschakeld systeem voor groot hefvermogen, een GD-laadbak (penbevestiging) en een kantelradius van 1224 mm (4'0").

Airconditioningsysteem

Opmerking

Het airconditioningsysteem van deze machine bevat het gefluoreerde broeikasgas R134a als koelmiddel (aardopwarmingsvermogen = 1430). Het systeem bevat 0,8 kg (1.8 lb) koelmiddel, dat een CO/2\-equivalent heeft van 1,144 metrieke ton (1.261 US ton). Het airconditioningsysteem van deze machine bevat het gefluoreerde broeikasgas R134a als koelmiddel (aardopwarmingsvermogen = 1430). Het systeem bevat 0,8 kg (1.8 lb) koelmiddel, dat een CO/2\-equivalent heeft van 1,144 metrieke ton (1.261 US ton).

Duurzaamheid

Recycleerbaarheid

95% 95%

M315 - Tier 4 / Stage V Standaarduitrusting

OPMERKING

Standaard- en optionele uitrusting kunnen verschillen. Raadpleeg uw Cat dealer voor bijzonderheden.

CABINE

Geluidsonderdrukkende ROPS-cabine

Motorbediening zonder sleutel met startknop

In de hoogte verstelbare console, traploos zonder gereedschap

LCD-monitor met aanraakscherm, 254 mm (10 in), hoge resolutie

GIEK EN STICKS

Variabel verstelbare giek van 5,2 m (17'1")

ELEKTRISCH SYSTEEM

LED-werklampen met programmeerbare vertragingstijd

Weg- en indicatielampen, vóór en achter

Onderhoudsvrije accu's

Gecentraliseerde hoofdschakelaar van elektrisch systeem

Ledverlichting op chassis (links en rechts) en contragewicht

MOTOR

Selectie van vermogensmodus

Langzame stationairloop met één knopdruk en automatische motortoerentalregeling

Automatisch stationair-motoruitschakeling

Koelvermogen voor hoge omgevingstemperaturen tot 52 °C (125 °F)

Koudestartvermogen tot -18 °C (0 °F)

Luchtfilter met twee elementen en geïntegreerd voorfilter

HYDRAULISCH SYSTEEM

Automatische voorverwarming van hydrauliekolie

Modus voor groot hefvermogen

Antidriftkleppen voor giek, stick en laadbak

Joysticks met één schuif

VEILIGHEID EN BEVEILIGING

Camera voor zicht naar achteren en naar rechts

Groothoekspiegels

Vergrendelbare hoofdschakelaar

Antislipplaat en bouten met verzonken kop op onderhoudsplatform

SERVICE EN ONDERHOUD

Geïntegreerd beheersysteem voor de voertuigstatus

Poorten voor systematisch onderzoek van smeerolie (Scheduled Oil Sampling, S·O·S)

TECHNOLOGIE

VisionLink

Software-updates op afstand uitvoeren/Opsporen van storingen op afstand

ONDERWAGEN EN CONSTRUCTIES

Automatische vergrendeling van rem/as

Aandrijving op alle wielen

Contragewicht van 4000 kg (8820 lb)

M315 - Tier 4 / Stage V Optionele uitrusting

OPMERKING

Standaard- en optionele uitrusting kunnen verschillen. Raadpleeg uw Cat dealer voor bijzonderheden.

CABINE

Bescherming van machinist (Operator Protective Guard - OPG)

GIEK EN STICKS

Stick van 2,2 m (7'3")

Stick van 2,5 m (8' 2")

ELEKTRISCH SYSTEEM

Elektrische brandstoftankpomp

HYDRAULISCH SYSTEEM

Noodkranen voor neerlaten van giek/stick

Terugslagkleppen laadbakcilinder

Joystick met twee schuiven

Joystickbesturing

VEILIGHEID EN BEVEILIGING

Signalerings-/waarschuwingsclaxon

360° zicht

Inspectieverlichting

2D e-limiet

Cabineontwijking

SERVICE EN ONDERHOUD

Automatisch smeersysteem voor uitrustingsstukken en zwenksysteem

TECHNOLOGIE

Cat Grade met 2D

Cat Grade with 2D met optie voor uitrustingsstukvoorbereiding (ARO)

Lasercatcher

Voorbereid voor Cat Grade 3D

Cat Grade-connectiviteit

Cat Grade met Assist

Cat Payload

Integratie van Cat zwenk-/draaisysteem (TRS)

ONDERWAGEN EN CONSTRUCTIES

10.00-20 16 PR, dubbele banden

315/70R 22.5, zonder speling dubbele banden

445/70R 19.5, enkele banden

300-80-22.5 dubbele luchtband, zonder afstandhouders (alleen Europa)

Productspecificaties voor M315 - Tier 4 / Stage V

Downloaden Afdrukken

Motor

Motorvermogen – ISO 14396	148 hp 110 kW
Motorvermogen - ISO 14396 (DIN)	150 pk 150 pk
Motortype	Cat® C4.4 Cat® C4.4
Nettovermogen – ISO 9249	141 hp 105 kW
Nettovermogen - ISO 9249 (DIN)	143 pk 143 pk
Boring	4.1 in 105 mm
Slag	5 in 127 mm
Cilinderinhoud	268.5 in³ 4.4 L
Geschikt voor biodiesel	Tot B20¹ Tot B20¹
Emissies	Voldoet aan emissienormen Amerikaanse EPA Tier 4 Final en Euro-V. Voldoet aan emissienormen Amerikaanse EPA Tier 4 Final en Euro-V.
Opmerking (1)	Het opgegeven nettovermogen is het beschikbare vliegwielvermogen als de motor is uitgerust met een ventilator, luchtfilter, CEM-uitlaatgasnabehandeling (Clear Emission Module), dynamo en koelventilator draaiend op middelhoog toerental. Nominaal toerental 2200 tpm. Het opgegeven vermogen wordt getest volgens de gespecificeerde norm die van kracht was op het moment van productie. Het opgegeven nettovermogen is het beschikbare vliegwielvermogen als de motor is uitgerust met een ventilator, luchtfilter, CEM-uitlaatgasnabehandeling (Clear Emission Module), dynamo en koelventilator draaiend op middelhoog toerental. Nominaal toerental 2200 tpm. Het opgegeven vermogen wordt getest volgens de gespecificeerde norm die van kracht was op het moment van productie.
Opmerking (2)	¹Cat dieselmotoren moeten ULSD gebruiken (brandstof met ultra laag zwavelgehalte van 15 ppm zwavel of minder) of ULSD gemengd met de volgende brandstoffen** met een lager koolstofgehalte in verhoudingen tot: 20% biodiesel FAME (vetzuurmethylester)* of 100% hernieuwbare diesel, HVO (gehydrogeneerde plantaardige olie) en GTL brandstoffen (vloeibaar gemaakte gassen). Raadpleeg de richtlijnen voor succesvolle toepassing. Raadpleeg uw Cat dealer of "Caterpillar Machine Fluids Recommendations" (SEBU6250) voor details. Motoren zonder systeem voor uitlaatgasnabehandeling kunnen sterkere mengsels tot 100% biodiesel gebruiken (raadpleeg uw Cat dealer voor gebruik van mengsels hoger dan 20%). De broeikasgasemissies in de uitlaatpijp van brandstoffen met een lagere koolstofintensiteit zijn in wezen gelijk aan die van traditionele brandstoffen. ¹Cat dieselmotoren moeten ULSD gebruiken (brandstof met ultra laag zwavelgehalte van 15 ppm zwavel of minder) of ULSD gemengd met de volgende brandstoffen* met een lager koolstofgehalte in verhoudingen tot: 20% biodiesel FAME (vetzuurmethylester)* of 100% hernieuwbare diesel, HVO (gehydrogeneerde plantaardige olie) en GTL brandstoffen (vloeibaar gemaakte gassen). Raadpleeg de richtlijnen voor succesvolle toepassing. Raadpleeg uw Cat dealer of "Caterpillar Machine Fluids Recommendations" (SEBU6250) voor details. Motoren zonder systeem voor uitlaatgasnabehandeling kunnen sterkere mengsels tot 100% biodiesel gebruiken (raadpleeg uw Cat dealer voor gebruik van mengsels hoger dan 20%). *De broeikasgasemissies in de uitlaatpijp van brandstoffen met een lagere koolstofintensiteit zijn in wezen gelijk aan die van traditionele brandstoffen.

Machinegewicht

Bedrijfsgewicht - maximaal	39680 lb 18000 kg
Bedrijfsgewicht - minimaal	34610 lb 15700 kg
Opmerking (1)	Bedrijfsgewicht omvat een volledig gevulde brandstoftank, machinist, GD-type laadbak en dubbele luchtbanden. Het gewicht is afhankelijk van de configuratie. Gebruikelijke configuraties omvatten een stick van 2,5 m (8'2") en een contragewicht van 4000 kg (8820 lb) . Bedrijfsgewicht omvat een volledig gevulde brandstoftank, machinist, GD-type laadbak en dubbele luchtbanden. Het gewicht is afhankelijk van de configuratie. Gebruikelijke configuraties omvatten een stick van 2,5 m (8'2") en een contragewicht van 4000 kg (8820 lb) .

Aandrijving

Maximale rijsnelheid

21.7 mph 35 km/h

Hydraulisch systeem

Hoofdsysteem - maximale opbrengst - uitrustingsstuk	73 gal/min 275 L/min
Maximale druk - werktuigcircuit - normaal	5076 psi 35000 kPa
Maximale druk - werktuigcircuit - groot hefvermogen	5366 psi 37000 kPa
Maximale druk - uitrustingsstukcircuit - rijcircuit	5076 psi 35000 kPa

Zwenkmechanisme

Maximale zwenksnelheid*	9.1 tpm 9.1 tpm
Maximaal zwenkkoppel	28860 lbf·ft 39 kNm
Opmerking (1)	Bij machines met een CE-markering kan de standaardwaarde lager zijn ingesteld Bij machines met een CE-markering kan de standaardwaarde lager zijn ingesteld

Vulhoeveelheden

Brandstoftank	74 gal (US) 280 L
Dieseluitlaatvloeistof (DEF)	5.3 gal (US) 20 L
Koelsysteem	6.3 gal (US) 24 L
Hydrauliekolietank	24.3 gal (US) 92 L
Hydraulisch systeem – inclusief tank	58.1 gal (US) 220 L

Afmetingen

Giek	Variabel verstelbare (VA) giek 5,02 m (16'6") Variabel verstelbare (VA) giek 5,02 m (16'6")
Stick	2,2 m (7'3") 2,2 m (7'3")
Laadbak	GD 0,76 m³ (0,99 yd³) GD 0,76 m³ (0,99 yd³)
Transporthoogte - bovenkant van cabine	10.8 ft 3280 mm
Transportlengte	27.9 ft 8500 mm
Steunpunt	11.4 ft 3480 mm
Zwenkstraal over achterkant	5.7 ft 1750 mm
Speling van contragewicht	4.1 ft 1260 mm
Bodemvrijheid	1.1 ft 335 mm
Lengte van onderwagen	16 ft 4870 mm
Wielbasis	8.4 ft 2550 mm

Werkbereiken en krachten

Giek	Variabel verstelbare (VA) giek 5,02 m (16'6") Variabel verstelbare (VA) giek 5,02 m (16'6")
Stick	2,2 m (7'3") 2,2 m (7'3")
Laadbak	GD 0,76 m³ (0,99 yd³) GD 0,76 m³ (0,99 yd³)
Maximale graafhoogte	33.3 ft 10140 mm
Maximale laadhoogte	24.3 ft 7400 mm
Maximale graafdiepte	17.4 ft 5290 mm
Maximale graafdiepte, verticale wand	13.9 ft 4250 mm
Maximale reikwijdte bij maaiveldhoogte	28.5 ft 8680 mm
Stickkrachten (ISO)	15961 lbf 71 kN
Laadbakkrachten (ISO)	23830 lbf 106 kN
Opmerking (1)	Bereikwaarden zijn met dubbele luchtbanden (10.00-20). Bereikwaarden worden berekend met GD-laadbak (CW) en een CW-snelkoppeling met een kantelradius van 1387 mm (4'7"). De waarden van de kracht worden berekend met ingeschakeld systeem voor groot hefvermogen, een GD-laadbak (penbevestiging) en een kantelradius van 1224 mm (4'0"). Bereikwaarden zijn met dubbele luchtbanden (10.00-20). Bereikwaarden worden berekend met GD-laadbak (CW) en een CW-snelkoppeling met een kantelradius van 1387 mm (4'7"). De waarden van de kracht worden berekend met ingeschakeld systeem voor groot hefvermogen, een GD-laadbak (penbevestiging) en een kantelradius van 1224 mm (4'0").

Airconditioningsysteem

Opmerking

Duurzaamheid

Recycleerbaarheid

95% 95%

M315 - Tier 4 / Stage V Standaarduitrusting

Afdrukken

OPMERKING

Standaard- en optionele uitrusting kunnen verschillen. Raadpleeg uw Cat dealer voor bijzonderheden.

CABINE

Geluidsonderdrukkende ROPS-cabine

Motorbediening zonder sleutel met startknop

In de hoogte verstelbare console, traploos zonder gereedschap

LCD-monitor met aanraakscherm, 254 mm (10 in), hoge resolutie

GIEK EN STICKS

Variabel verstelbare giek van 5,2 m (17'1")

ELEKTRISCH SYSTEEM

LED-werklampen met programmeerbare vertragingstijd

Weg- en indicatielampen, vóór en achter

Onderhoudsvrije accu's

Gecentraliseerde hoofdschakelaar van elektrisch systeem

Ledverlichting op chassis (links en rechts) en contragewicht

MOTOR

Selectie van vermogensmodus

Langzame stationairloop met één knopdruk en automatische motortoerentalregeling

Automatisch stationair-motoruitschakeling

Koelvermogen voor hoge omgevingstemperaturen tot 52 °C (125 °F)

Koudestartvermogen tot -18 °C (0 °F)

Luchtfilter met twee elementen en geïntegreerd voorfilter

HYDRAULISCH SYSTEEM

Automatische voorverwarming van hydrauliekolie

Modus voor groot hefvermogen

Antidriftkleppen voor giek, stick en laadbak

Joysticks met één schuif

VEILIGHEID EN BEVEILIGING

Camera voor zicht naar achteren en naar rechts

Groothoekspiegels

Vergrendelbare hoofdschakelaar

Antislipplaat en bouten met verzonken kop op onderhoudsplatform

SERVICE EN ONDERHOUD

Geïntegreerd beheersysteem voor de voertuigstatus

Poorten voor systematisch onderzoek van smeerolie (Scheduled Oil Sampling, S·O·S)

TECHNOLOGIE

VisionLink

Software-updates op afstand uitvoeren/Opsporen van storingen op afstand

ONDERWAGEN EN CONSTRUCTIES

Automatische vergrendeling van rem/as

Aandrijving op alle wielen

Contragewicht van 4000 kg (8820 lb)

M315 - Tier 4 / Stage V Optionele uitrusting

Afdrukken

OPMERKING

Standaard- en optionele uitrusting kunnen verschillen. Raadpleeg uw Cat dealer voor bijzonderheden.

CABINE

Bescherming van machinist (Operator Protective Guard - OPG)

GIEK EN STICKS

Stick van 2,2 m (7'3")

Stick van 2,5 m (8' 2")

ELEKTRISCH SYSTEEM

Elektrische brandstoftankpomp

HYDRAULISCH SYSTEEM

Noodkranen voor neerlaten van giek/stick

Terugslagkleppen laadbakcilinder

Joystick met twee schuiven

Joystickbesturing

VEILIGHEID EN BEVEILIGING

Signalerings-/waarschuwingsclaxon

360° zicht

Inspectieverlichting

2D e-limiet

Cabineontwijking

SERVICE EN ONDERHOUD

Automatisch smeersysteem voor uitrustingsstukken en zwenksysteem

TECHNOLOGIE

Cat Grade met 2D

Cat Grade with 2D met optie voor uitrustingsstukvoorbereiding (ARO)

Lasercatcher

Voorbereid voor Cat Grade 3D

Cat Grade-connectiviteit

Cat Grade met Assist

Cat Payload

Integratie van Cat zwenk-/draaisysteem (TRS)

ONDERWAGEN EN CONSTRUCTIES

10.00-20 16 PR, dubbele banden

315/70R 22.5, zonder speling dubbele banden

445/70R 19.5, enkele banden

300-80-22.5 dubbele luchtband, zonder afstandhouders (alleen Europa)

Compatibele technologie en diensten

Profiteer van de door Caterpillar verbonden gegevens- en veiligheidsprincipes om de efficiëntie te verbeteren, de productiviteit te verhogen en uw bedrijf winstgevender te maken.

Materieelbeheer

Cat Opsporen van storingen op afstand

Met Probleemoplossing op afstand kan uw Cat dealer tests uitvoeren terwijl de machine in gebruik is. Wanneer het probleem is geïdentificeerd, kan een technicus het probleem meteen oplossen met de juiste onderdelen en hulpmiddelen, zodat u tijd en geld bespaart. Opsporen van storingen op afstand verlaagt de onderhoudstijd en houdt uw machine op de meest efficiënte manier draaiende.

Verken technologie
Cat Software-updates op afstand uit te voeren

Remote Flash stuurt een waarschuwing via uw Cat dealer, waarin u wordt gevraagd de software op uw machine bij te werken. Om de uitvaltijd te minimaliseren, kunnen updates worden uitgevoerd op het werkterrein zonder dat u op een technicus van de dealer hoeft te wachten. Software-updates op afstand uit te voeren verlaagt de onderhoudstijd en houdt uw activa op de meest efficiënte manier draaiende.

Verken technologie
VisionLink®

VisionLink® is een cloud-gebaseerde softwaretoepassing die het giswerk uit het machineparkbeheer haalt met belangrijke inzichten om de prestaties te maximaliseren - ongeacht de grootte van het machinepark of de fabrikant van de apparatuur. Ontvang apparatuurgegevens naadloos op uw desktop of mobiele apparaat, allemaal vanuit een handige gecentraliseerde oplossing, zodat u altijd goed geïnformeerde beslissingen kunt nemen.

Verken technologie

1 - 8 van 9 Items Items

Vorige Volgende

Met Probleemoplossing op afstand kan uw Cat dealer tests uitvoeren terwijl de machine in gebruik is. Wanneer het probleem is geïdentificeerd, kan een technicus het probleem meteen oplossen met de juiste onderdelen en hulpmiddelen, zodat u tijd en geld bespaart. Opsporen van storingen op afstand verlaagt de onderhoudstijd en houdt uw machine op de meest efficiënte manier draaiende.

Verken technologie

Remote Flash stuurt een waarschuwing via uw Cat dealer, waarin u wordt gevraagd de software op uw machine bij te werken. Om de uitvaltijd te minimaliseren, kunnen updates worden uitgevoerd op het werkterrein zonder dat u op een technicus van de dealer hoeft te wachten. Software-updates op afstand uit te voeren verlaagt de onderhoudstijd en houdt uw activa op de meest efficiënte manier draaiende.

Verken technologie

VisionLink® is een cloud-gebaseerde softwaretoepassing die het giswerk uit het machineparkbeheer haalt met belangrijke inzichten om de prestaties te maximaliseren - ongeacht de grootte van het machinepark of de fabrikant van de apparatuur. Ontvang apparatuurgegevens naadloos op uw desktop of mobiele apparaat, allemaal vanuit een handige gecentraliseerde oplossing, zodat u altijd goed geïnformeerde beslissingen kunt nemen.

Verken technologie
