Pelles hydrauliques sur pneus M323F

Demander un devis Trouver concessionnaire

Spécifications clés

Modèle de moteur
C4.4 Cat
C4.4 Cat
Puissance du moteur - Nette maximale - ISO 9249/SAE J1349 - Unité métrique
112 kW (150 HP/152 PS)
112 kW (150 HP/152 PS)
Poids en ordre de marche*
22 900 kg - 23 900 kg (50 486 - 52 590 lb)
22 900 kg - 23 900 kg (50 486 - 52 590 lb)

Vue d'ensemble

Passez facilement de la route au rail

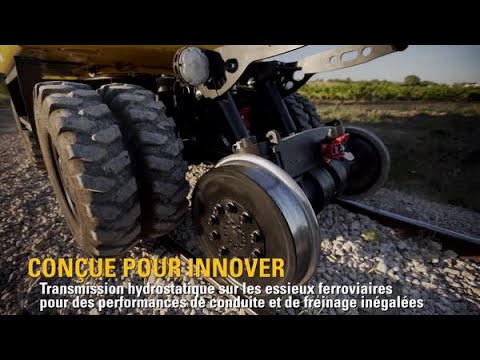

La M323F Cat® est une pelle hydraulique ferroviaire sur pneus polyvalente et de grande capacité qui vous permet de passer de la route au rail en toute simplicité, sans compromettre les performances. La pelle hydraulique ferroviaire M323F vous permet d'étendre vos terrains d'activité.

Avantages

Conception adaptée aux voies ferrées

Passez facilement de la route au rail et augmentez vos capacités de travail.

Hautes performances

Un moteur C4.4 Cat® et un circuit hydraulique performant vous apportent la puissance nécessaire pour déplacer vos matériaux avec rapidité et précision.

Polyvalence accrue

La flexibilité des configurations et la diversité des équipements vous permettent de personnaliser votre machine en fonction de vos besoins.

Spécifications produit pour M323F

Modèle de moteur C4.4 Cat C4.4 Cat
Puissance du moteur - Nette maximale - ISO 9249/SAE J1349 - Unité métrique 112 kW (150 HP/152 PS) 112 kW (150 HP/152 PS)
Course 5 in 127 mm
Couple maximal à 1400tr/min 524 ft-lb 710 N·m
Puissance moteur - Brute maximale - ISO 14396 117 kW (157 HP/159 PS) 117 kW (157 HP/159 PS)
Nombre de cylindres - En ligne 4 4
Alésage 4 in 105 mm
Régime 2000 r/min 2000 r/min
Cylindrée 269 in³ 4.4 l
Nota Conforme à la norme Stage IV sur les émissions Conforme à la norme Stage IV sur les émissions
Vitesse de translation maximale - Mode routier 12.4 mile/h 20 km/h
Effort de traction à la barre d'attelage - Mode routier 23380 lbf 104 kN
Vitesse de translation maximale - Mode ferroviaire 12.4 mile/h 20 km/h
Effort de traction à la barre d'attelage - Mode ferroviaire 10116 lbf 45 kN
Couple d'orientation maximal 30978 ft·lbf 42 kg/m²
Vitesse d'orientation maximale 9 r/min 9 r/min
Garde au sol routière 1.2 ft 360 mm
Garde au sol ferroviaire 0.7 ft 195 mm
Liquide d'échappement diesel (DEF) 5 gal (US) 19 l
Réservoir de carburant - Capacité totale 63.4 gal (US) 240 l
Poids en ordre de marche* 22 900 kg - 23 900 kg (50 486 - 52 590 lb) 22 900 kg - 23 900 kg (50 486 - 52 590 lb)
Contrepoids : de série 14110 lb 6400 kg
Contrepoids : en option 16314 lb 7400 kg
Nota Le poids en ordre de marche comprend un bras moyen, le plein de carburant, le conducteur et des pneus tandem. Le poids varie en fonction de la configuration de la machine. Le poids en ordre de marche comprend un bras moyen, le plein de carburant, le conducteur et des pneus tandem. Le poids varie en fonction de la configuration de la machine.
Pression maximale - Circuit d'équipement - Normal 5076 psi 35000 kPa
Débit maximal - Mécanisme d'orientation 21 US gal/min 80 l/min
Débit maximal - Circuit auxiliaire - Haute pression 63 US gal/min 240 l/min
Pression maximale - Circuit d'équipement - Circuit de translation 5076 psi 35000 kPa
Débit maximal - Circuit auxiliaire - Moyenne pression 13 US gal/min 49 l/min
Pression maximale - Circuit auxiliaire - Haute pression 5076 psi 35000 kPa
Contenance du réservoir 32 gal (US) 122 l
Mécanisme d'orientation 5366 psi 37000 kPa
Circuit 63 gal (US) 240 l
Débit maximal - Circuit d'équipement/de translation 63 US gal/min 240 l/min
Pression maximale - Circuit d'équipement - Levage de charges lourdes 5439 psi 37500 kPa
Pression maximale - Circuit auxiliaire - Moyenne pression 2683 psi 18500 kPa
Longueur de bras 6.9 ft 2100 mm
Force d'excavation du bras - ISO 6015 18884 lbf 84 kN
Profondeur d'excavation 18.4 ft 5610 mm
Hauteur d'excavation 33 ft 10070 mm
Type de flèche Flèche à angle variable Flèche à angle variable
Portée au niveau du sol 29.8 ft 9090 mm
Hauteur de vidage 22.7 ft 6920 mm
Force d'excavation du godet - ISO 6015 25628 lbf 114 kN
Nota Les plages sont calculées avec un godet GD de 1 100 mm et 0,80 m³ avec pointes K080, attache rapide CW-20-H.4.N et un rayon aux pointes de 1 574 mm. Les valeurs de force d'arrachage sont calculées avec le système de levage pour lourdes charges activé (pas d'attache rapide) et un rayon aux pointes de la lame de coupe de 1 237 mm. Les plages sont calculées avec un godet GD de 1 100 mm et 0,80 m³ avec pointes K080, attache rapide CW-20-H.4.N et un rayon aux pointes de 1 574 mm. Les valeurs de force d'arrachage sont calculées avec le système de levage pour lourdes charges activé (pas d'attache rapide) et un rayon aux pointes de la lame de coupe de 1 237 mm.

M323F Équipement standard

FLÈCHE ET BRAS

  • Bras de 2,1 m (6'11"), flèche VA (Variable Angle, angle variable) de 5,2 m (17'1")

TRAIN DE ROULEMENT ET STRUCTURES

  • Roues ferroviaires - isolées conformément à la réglementation locale
  • Traction intégrale pour routes et voies ferrées
  • Contrepoids de 6,4t (14 110 lb)
  • Transmission hydrostatique à deux vitesses sur routes ou voies ferrées
  • Transmission hydrostatique indépendante pour voies ferrées
  • Verrouillage automatique de l'essieu ferroviaire
  • Mode de verrouillage automatique pour essieu routier avant oscillant et frein de manœuvre
  • Essieux extra-robustes, avec système de freinage à disque et moteur de translation sophistiqués et puissance de freinage réglable
  • Barre de remorquage

CIRCUIT HYDRAULIQUE

  • Sensibilité hydraulique réglable
  • Un circuit moyenne pression
  • Pompe d'orientation dédiée
  • Circuit hydraulique à détection de charge
  • Débit et pression programmables pour jusqu'à 10 équipements

ENTRETIEN ET MAINTENANCE

  • Filtres à huile moteur et à carburant et robinets à liquide au niveau du sol

SÉCURITÉ ET PROTECTION

  • Bouton d'arrêt d'urgence
  • Pompe électrohydraulique de secours pour les urgences ferroviaires
  • Autocollants de sécurité pour certification ferroviaire
  • Caméras arrière et latérale droite
  • Cabines du conducteur ROPS (Roll-Over Protective Structure, cadre de protection en cas de retournement) et secondaire
  • Soupape de commande d'abaissement de bras (SLCV, Stick Lowering Control Valve) et soupape de commande d'abaissement de flèche (BLCV, Boom Lowering Control Valve) avec dispositif d'avertissement de surcharge
  • Antidémarrage à code PIN

CABINE

  • Préinstallation pour cadre de protection contre les chutes d'objets (FOGS, Falling Object Guard System)
  • Radio FM avec haut-parleurs
  • Écrans LCD pour la puissance de décélération hydrostatique et la pression des freins de remorque ferroviaire
  • Cabine secondaire

MOTEUR

  • Moteur C4.4 Cat conforme à la norme européenne Stage IV
  • Fonctionnement jusqu'à 3 000 m (9 842 ft) d'altitude sans détarage
  • Pompe électrique d'amorçage de carburant
  • Aide au démarrage automatique

CIRCUIT ÉLECTRIQUE

  • Alternateur 100 A
  • Alimentation 12 V - 10 A dans les cabines principale et secondaire
  • Deux phares routiers avant et deux phares routiers arrière
  • Pompe de ravitaillement
  • Klaxon d'avertissement/signalisation électrique et pneumatique

M323F Options

TRAIN DE ROULEMENT ET STRUCTURES

  • Contrepoids de 7,4 t (16 314 lb)
  • Support de retenue de translation pour benne preneuse/grappin

CIRCUIT HYDRAULIQUE

  • Deux circuits moyenne pression
  • Pédale de circuit auxiliaire
  • Huile hydraulique biodégradable
  • Unité de microfiltration d'huile bio

ENTRETIEN ET MAINTENANCE

  • Lubrification centralisée pour le train de roulement
  • Système de lubrification automatique

SÉCURITÉ ET PROTECTION

  • Circuit pneumatique pour les freins de remorque ferroviaire

CIRCUIT ÉLECTRIQUE

  • Côté droit, flèche VA (Variable Angle, angle variable), et éclairage par projecteurs du bras
  • Avertisseur de translation réglable
  • Phares ferroviaires certifiés Union internationale des chemins de fer (UIC)
  • Alimentation 24 V - 10 A à l'extrémité du bras

Découvrez comment M323F soutient la comparaison avec des produits fréquemment comparés.

Use the comparison tool to compare detailed specs of Cat and competitor models.

COMPARE ALL MODELS

Outils et aide d'experts à chaque étape

Durabilité en action

Nous nous engageons à vous aider à atteindre vos objectifs environnementaux et commerciaux.

En savoir plus

Améliorez la productivité et l’efficacité

La technologie Cat® Construction rend vos machines et vos conducteurs plus productifs, améliore l'efficacité, économise du carburant et réduit les coûts d'exploitation de votre flotte.

En savoir plus

Brochures de produits et bien plus encore prêts à être téléchargés !

Des spécifications complètes, des brochures de produits et bien plus encore. Inscrivez-vous ci-dessous pour obtenir des informations supplémentaires. Ou, pour un accès instantané, Ignorer ce formulaire.

Consentement Marketing

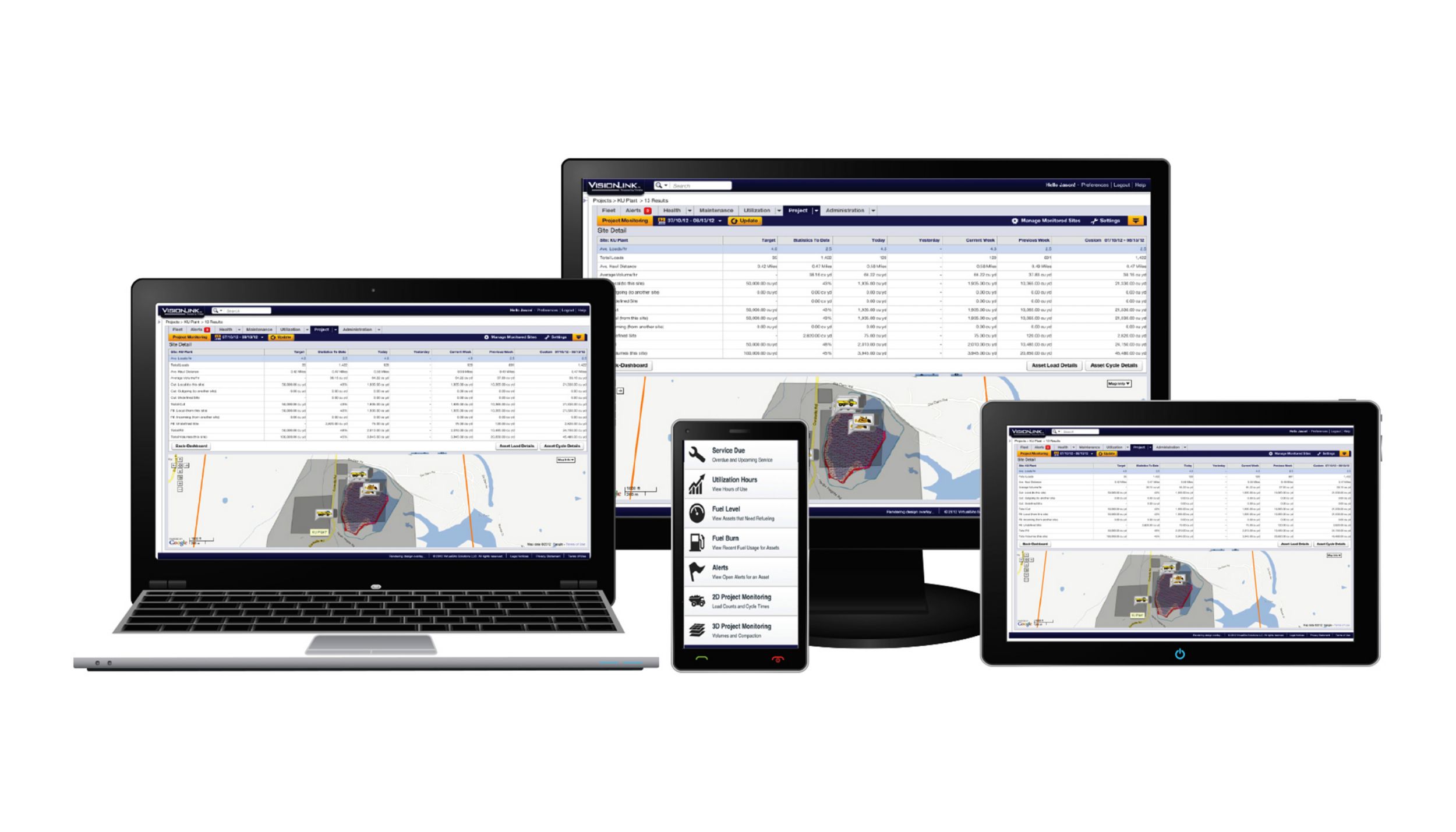

Technologie et services compatibles
