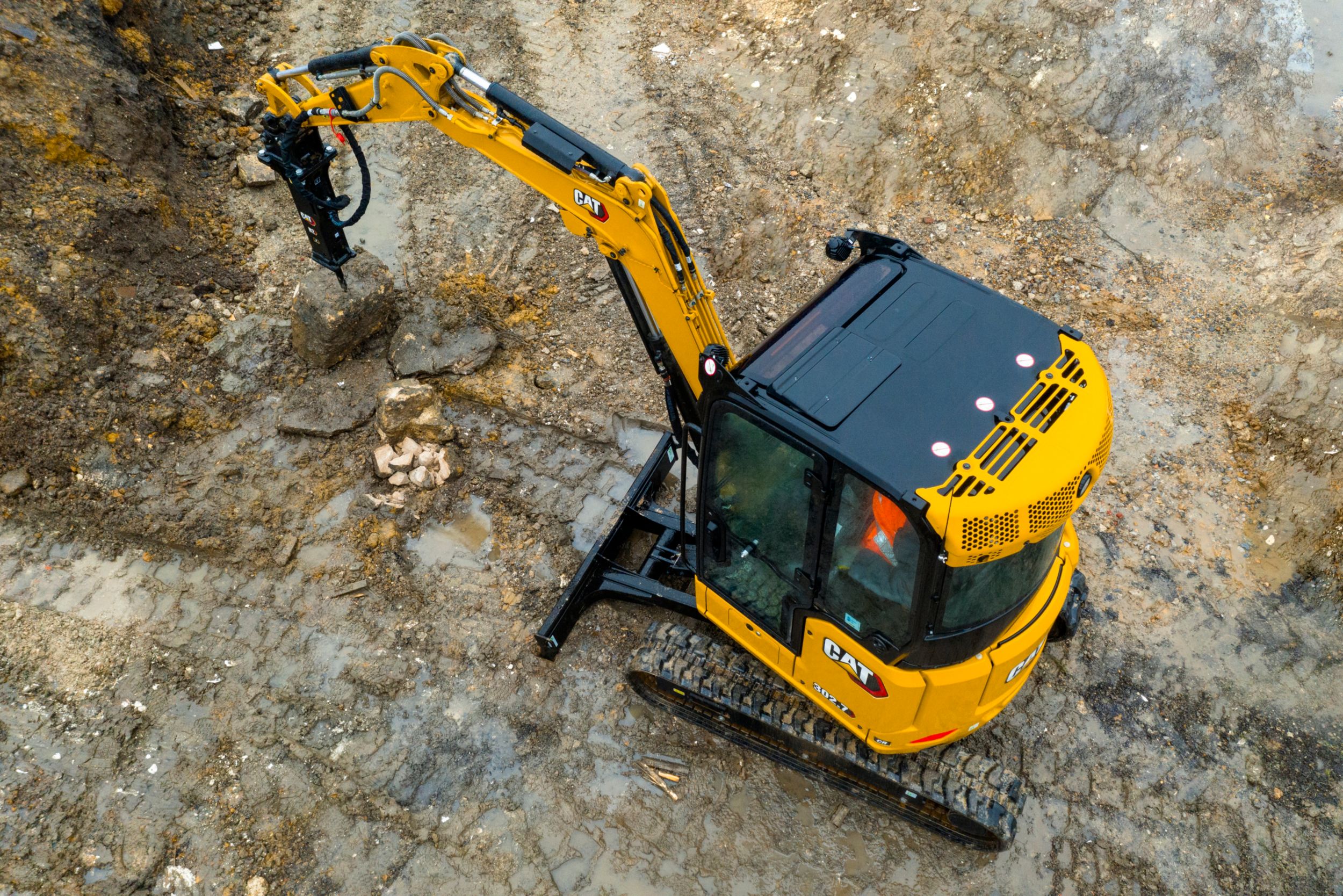

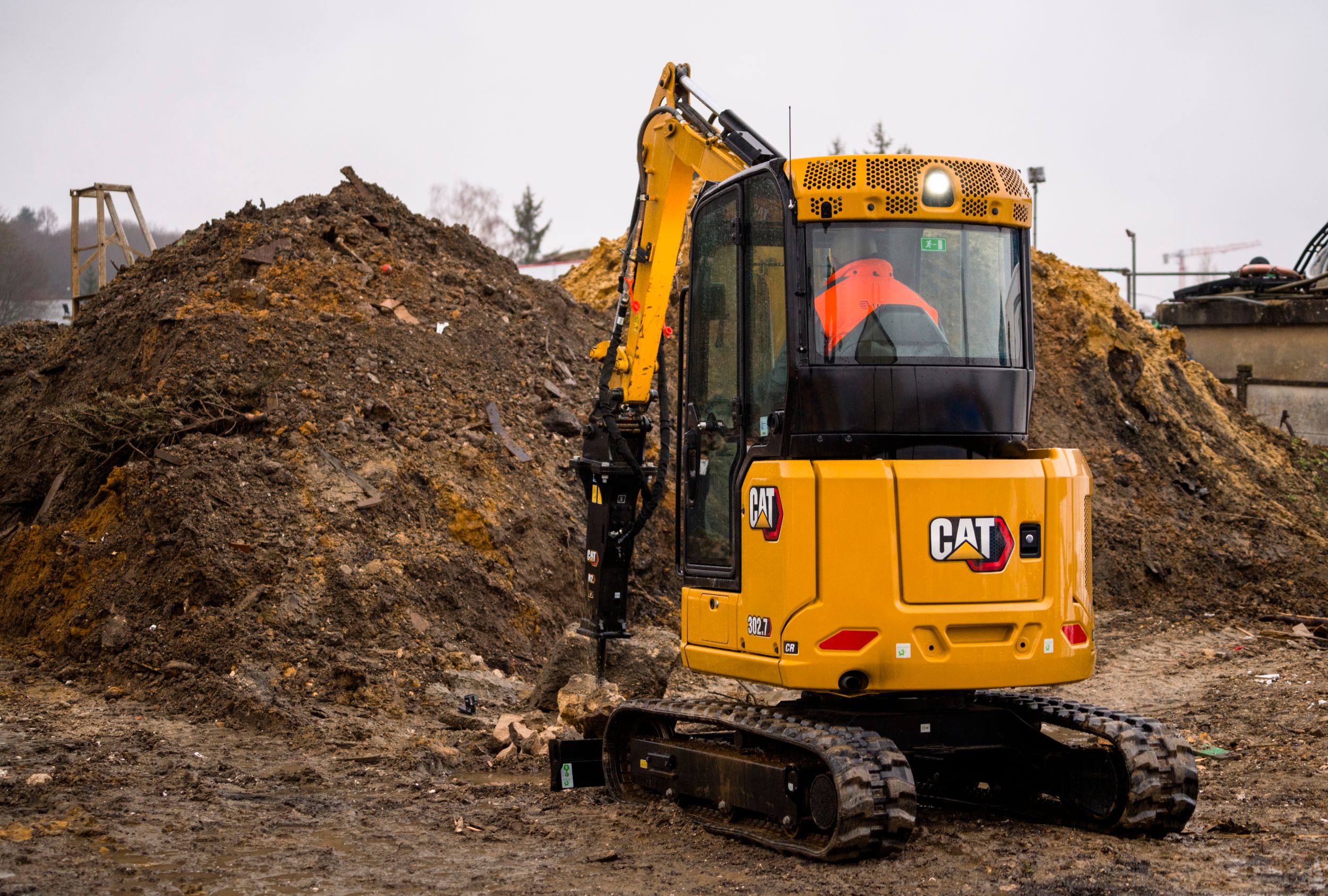

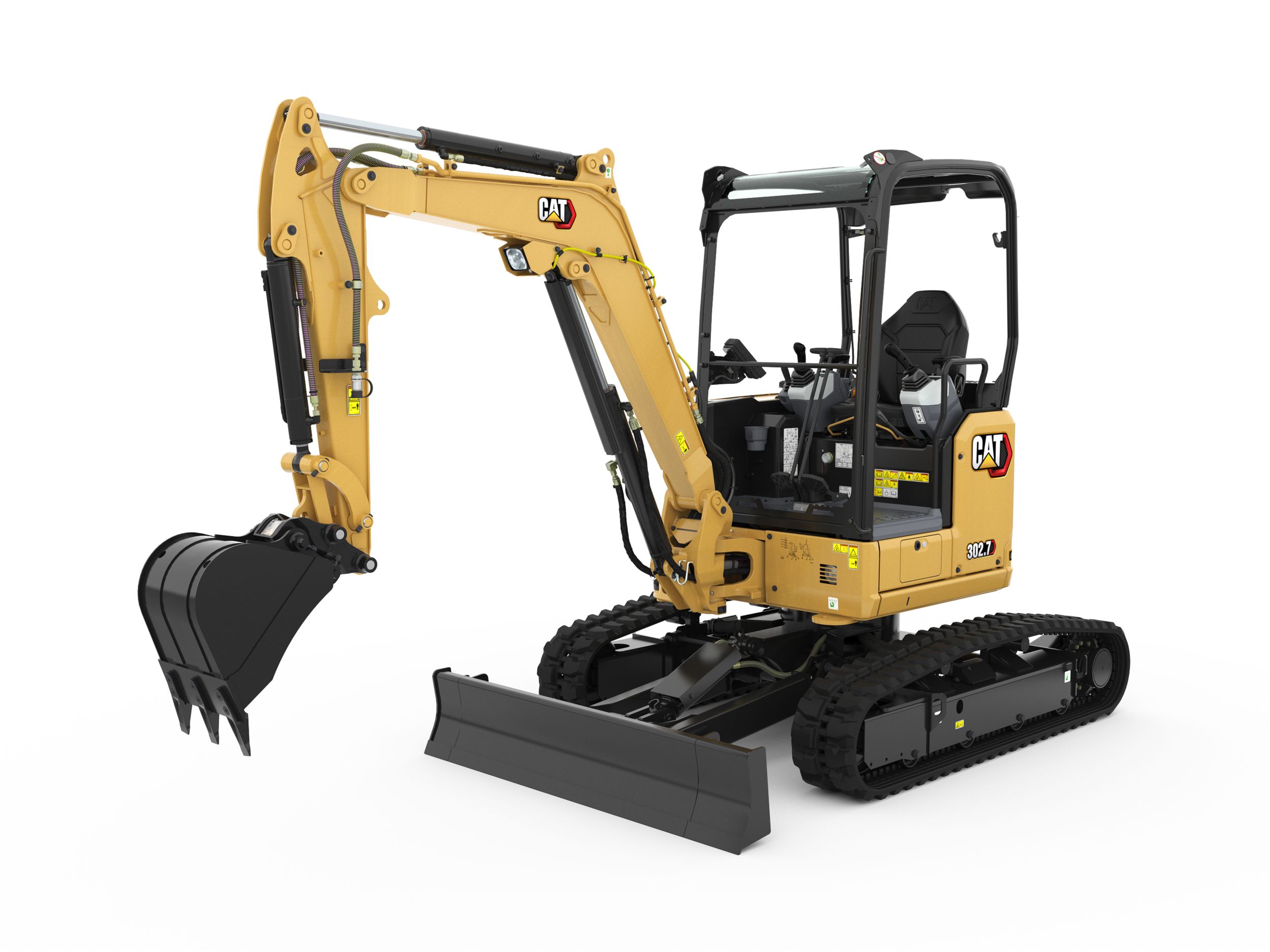

302.7 CR Minipelles | Cat

Moteur

Puissance nette	23.6 HP 17.6 kW
Modèle de moteur	C1.1 avec turbocompresseur C1.1 avec turbocompresseur
Puissance nette – 2 400tr/min - ISO 9249, 80/1269/CEE	23.6 HP 17.6 kW
Nota	La puissance nette annoncée est la puissance disponible au volant lorsque le moteur tourne au régime nominal et à la puissance nominale avec la configuration d'usine suivante : ventilateur, circuit d'admission d'air, circuit d'échappement et alternateur avec une charge d'alternateur minimale. La puissance nette annoncée est la puissance disponible au volant lorsque le moteur tourne au régime nominal et à la puissance nominale avec la configuration d'usine suivante : ventilateur, circuit d'admission d'air, circuit d'échappement et alternateur avec une charge d'alternateur minimale.
Alésage	3 in 77 mm
Cylindrée	69 in³ 1.1 l
Émissions	Conforme à la norme américaine EPA Tier4 Final et à la norme européenne StageV sur les émissions. Conforme à la norme américaine EPA Tier4 Final et à la norme européenne StageV sur les émissions.
Course	3.2 in 81 mm
Puissance brute - 2 400 tr/min - SAE J1995:2014	24.7 HP 18.4 kW

Poids

Poids en ordre de marche	6725 lb 3050 kg
Poids en ordre de marche minimal avec toit*	5645 lb 2560 kg
Poids en ordre de marche maximal avec toit**	6450 lb 2925 kg
Poids minimal en ordre de marche avec cabine*	5909 lb 2680 kg
UE: poids de la plaque CE avec toit***	5942 lb 2695 kg
UE: poids de la plaque CE avec cabine***	6174 lb 2800 kg
Nota (2)	Le poids maximal inclut les chaînes en acier, le poids du conducteur, le réservoir de carburant plein, un bras long, une lame, un godet et un contrepoids supplémentaire. Le poids maximal inclut les chaînes en acier, le poids du conducteur, le réservoir de carburant plein, un bras long, une lame, un godet et un contrepoids supplémentaire.
Nota (1)	Le poids minimal inclut les chaînes en caoutchouc, le conducteur, le réservoir de carburant plein, un bras standard, une lame, un godet, mais sans contrepoids supplémentaire. Le poids minimal inclut les chaînes en caoutchouc, le conducteur, le réservoir de carburant plein, un bras standard, une lame, un godet, mais sans contrepoids supplémentaire.
Poids maximal en ordre de marche avec cabine**	6725 lb 3050 kg
Note (3)	*Le poids de la plaque CE est établi selon la configuration UE la plus courante. Ce dernier comprend le poids d'un conducteur de 75kg (165lb) et un réservoir de carburant plein, sans godet. *Le poids de la plaque CE est établi selon la configuration UE la plus courante. Ce dernier comprend le poids d'un conducteur de 75kg (165lb) et un réservoir de carburant plein, sans godet.

Augmentation du poids par rapport à la configuration minimale

Bras long	33 lb 15 kg
Chaînes en acier	221 lb 100 kg
Cabine	276 lb 125 kg
Contrepoids (supplémentaire)	551 lb 250 kg
Contrepoids (léger)	221 lb 100 kg

Système de translation

Pression au sol - Poids maximal	4.2 psi 29 kPa
Pression au sol - Poids minimal	3.5 psi 24.2 kPa
Vitesse de translation - Faible	1.6 mile/h 2.6 km/h
Performances en côte - Maximales	30° 30°
Force de traction maximale - Vitesse élevée	3507 lbf 15.6 kN
Vitesse de translation - Élevée	2.8 mile/h 4.5 km/h
Force de traction maximale - Vitesse réduite	6025 lbf 26.8 kN

Contenances pour l'entretien

Circuit hydraulique	9.2 US gal 35 l
Réservoir hydraulique	4.8 US gal 18 l
Réservoir de carburant	11.9 US gal 45 l
Huile moteur	1.1 US gal 4 l
Circuit de refroidissement	1.1 US gal 4 l

Circuit hydraulique

Force d'excavation - Bras - Standard	3102 lbf 13.8 kN
Circuit auxiliaire - Principal - Pression	3553 psi 245 bar
Pression en ordre de marche - Orientation	2553 psi 176 bar
Circuit auxiliaire - Secondaire - Débit	7 US gal/min 25 l/min
Circuit auxiliaire - Principal - Débit	17 US gal/min 65 l/min
Circuit auxiliaire - Secondaire - Pression	3553 psi 245 bar
Pression en ordre de marche - Équipement	3553 psi 245 bar
Force d'excavation - Bras - Long	2765 lbf 12.3 kN
Force d'excavation- Godet	5238 lbf 23.3 kN
Pression en ordre de marche - Translation	3553 psi 245 bar
Débit de la pompe à 2 400 tr/min	26 US gal/min 100 l/min
Type	Circuit hydraulique à détection de charge avec pompe à pistons à cylindrée variable Circuit hydraulique à détection de charge avec pompe à pistons à cylindrée variable
Nota	Le débit et la pression ne sont pas combinables. En charge, tandis que le débit augmente, la pression diminue. Le débit et la pression ne sont pas combinables. En charge, tandis que le débit augmente, la pression diminue.

Circuit de tourelle

Vitesse d'orientation de la machine	9 tr/min 9 tr/min
Orientation de la flèche - À gauche	75 degrés 75 degrés
Orientation de la flèche - À droite	50° 50°

Lame

Hauteur	12.6 in 320 mm
Largeur	61.8 in 1570 mm

Certification - Cabine et toit

Protection supérieure	ISO 10262:1998 (niveau I) ISO 10262:1998 (niveau I)
Cadre de protection en cas de basculement (TOPS)	ISO 12117:1997 ISO 12117:1997
Cadre de protection en cas de retournement (ROPS)	ISO 12117-2:2008 ISO 12117-2:2008

Niveaux sonores

Pression acoustique (ISO 6396:2008)	78 dB(A) 78 dB(A)
Pression acoustique moyenne (ISO 6395:2008)	94 dB(A) 94 dB(A)
Nota	Directive de l'Union européenne « 2000/14/CE » Directive de l'Union européenne « 2000/14/CE »

Dimensions - Bras standard

Longueur d'expédition hors tout*	166.9 in 4240 mm
Portée de la flèche	67.3 in 1710 mm
Hauteur d'expédition hors tout	97.6 in 2480 mm
Roulement de tourelle - Hauteur	22 in 560 mm
Longueur du bras	41.7 in 1060 mm
Portée maximale	183.5 in 4660 mm
Hauteur de vidage maximale	116.1 in 2950 mm
Hauteur d'excavation maximale	168.1 in 4270 mm
Encombrement arrière sans contrepoids	30.5 in 775 mm
Encombrement arrière avec contrepoids supplémentaire	35 in 890 mm
Orientation de la flèche - À droite	32.7 in 830 mm
Longueur du train de roulement hors tout	79.1 in 2010 mm
Paroi verticale	73.6 in 1870 mm
Nota	La longueur d'expédition hors tout dépend de la position de la lame au cours de l'expédition. La longueur d'expédition hors tout dépend de la position de la lame au cours de l'expédition.
Portée maximale - Niveau du sol	177.6 in 4510 mm
Profondeur d'excavation	98.8 in 2510 mm
Largeur de la bande de roulement/des patins	11.8 in 300 mm
Hauteur maximale de la lame	15.6 in 395 mm
Profondeur maximale de la lame	20.3 in 515 mm
Orientation de la flèche - À gauche	23.8 in 605 mm
Garde au sol	12.2 in 310 mm
Hauteur de la flèche - Position d'expédition	61.4 in 1560 mm
Encombrement arrière - avec contrepoids léger	33.3 in 845 mm

Dimensions - Long bras

Profondeur d'excavation	106.7 in 2710 mm
Hauteur de la flèche - Position d'expédition	65 in 1650 mm
Orientation de la flèche - À droite	32.7 in 830 mm
Portée maximale - Niveau du sol	185.4 in 4710 mm
Hauteur maximale de la lame	15.6 in 395 mm
Portée maximale	190.9 in 4850 mm
Orientation de la flèche - À gauche	23.8 in 605 mm
Profondeur maximale de la lame	20.3 in 515 mm
Hauteur d'expédition hors tout	97.6 in 2480 mm
Hauteur d'excavation maximale	172.8 in 4390 mm
Longueur du bras	49.6 in 1260 mm
Encombrement arrière sans contrepoids	30.5 in 775 mm
Portée de la flèche	68.1 in 1730 mm
Hauteur de vidage maximale	120.9 in 3070 mm
Roulement de tourelle - Hauteur	22 in 560 mm
Paroi verticale	80.7 in 2050 mm
Longueur du train de roulement hors tout	79.1 in 2010 mm
Garde au sol	12.2 in 310 mm
Largeur de la bande de roulement/des patins	11.8 in 300 mm
Longueur d'expédition hors tout*	168.5 in 4280 mm
Nota	La longueur d'expédition hors tout dépend de la position de la lame au cours de l'expédition. La longueur d'expédition hors tout dépend de la position de la lame au cours de l'expédition.
Encombrement arrière - avec contrepoids supplémentaire	35 in 890 mm
Largeur de voie	61.8 in 1570 mm
Encombrement arrière - avec contrepoids léger	33.3 in 845 mm
