Minipelles 309 CR

Demander un devis Trouver concessionnaire

Spécifications clés

Puissance nette
69.5 HP
51.8 kW
Poids en ordre de marche
21091 lb
9565 kg
Profondeur d'excavation
182.8 in
4643 mm

Vue d'ensemble

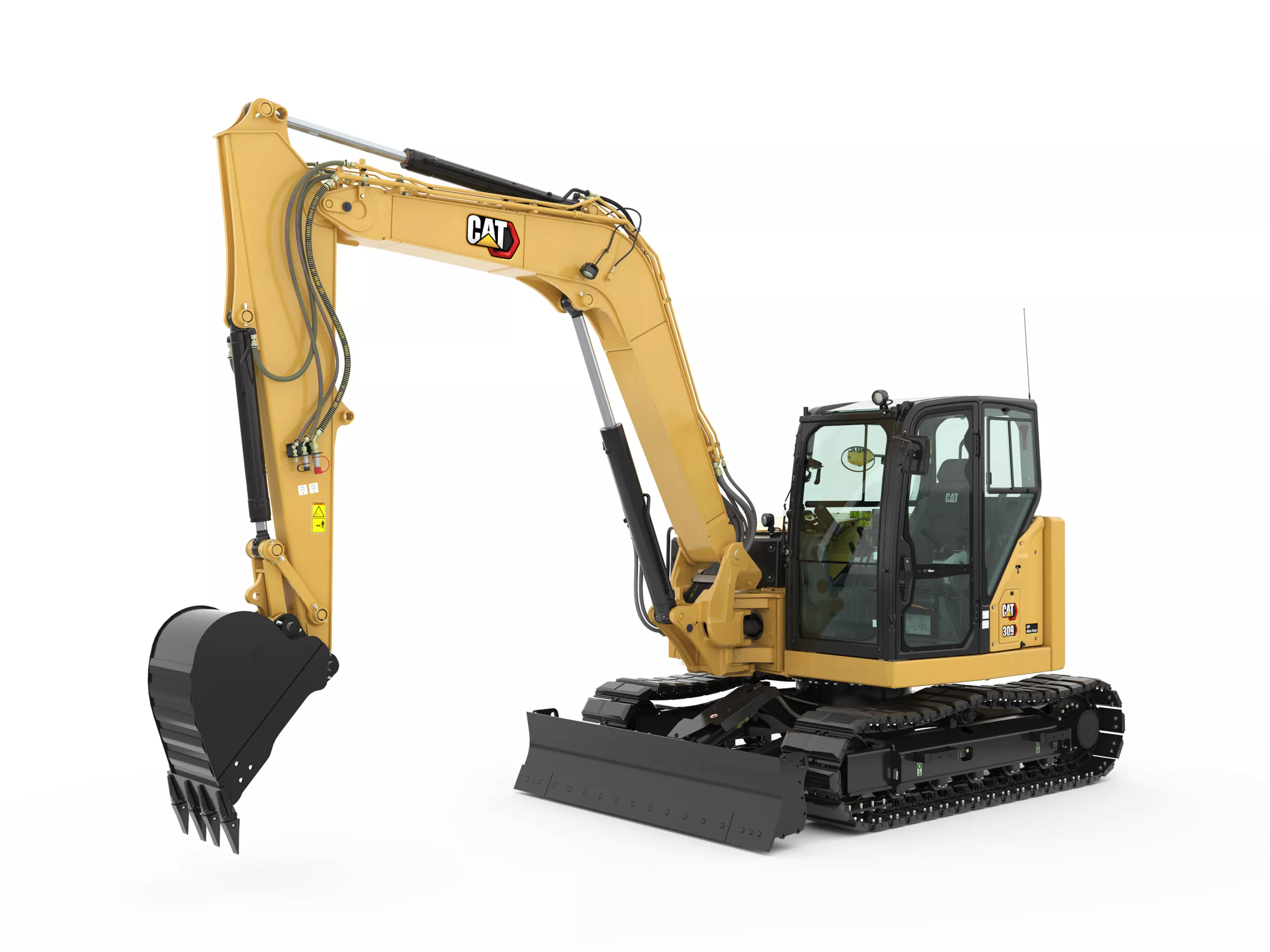

Minipelles hydrauliques inspirées par nos clients

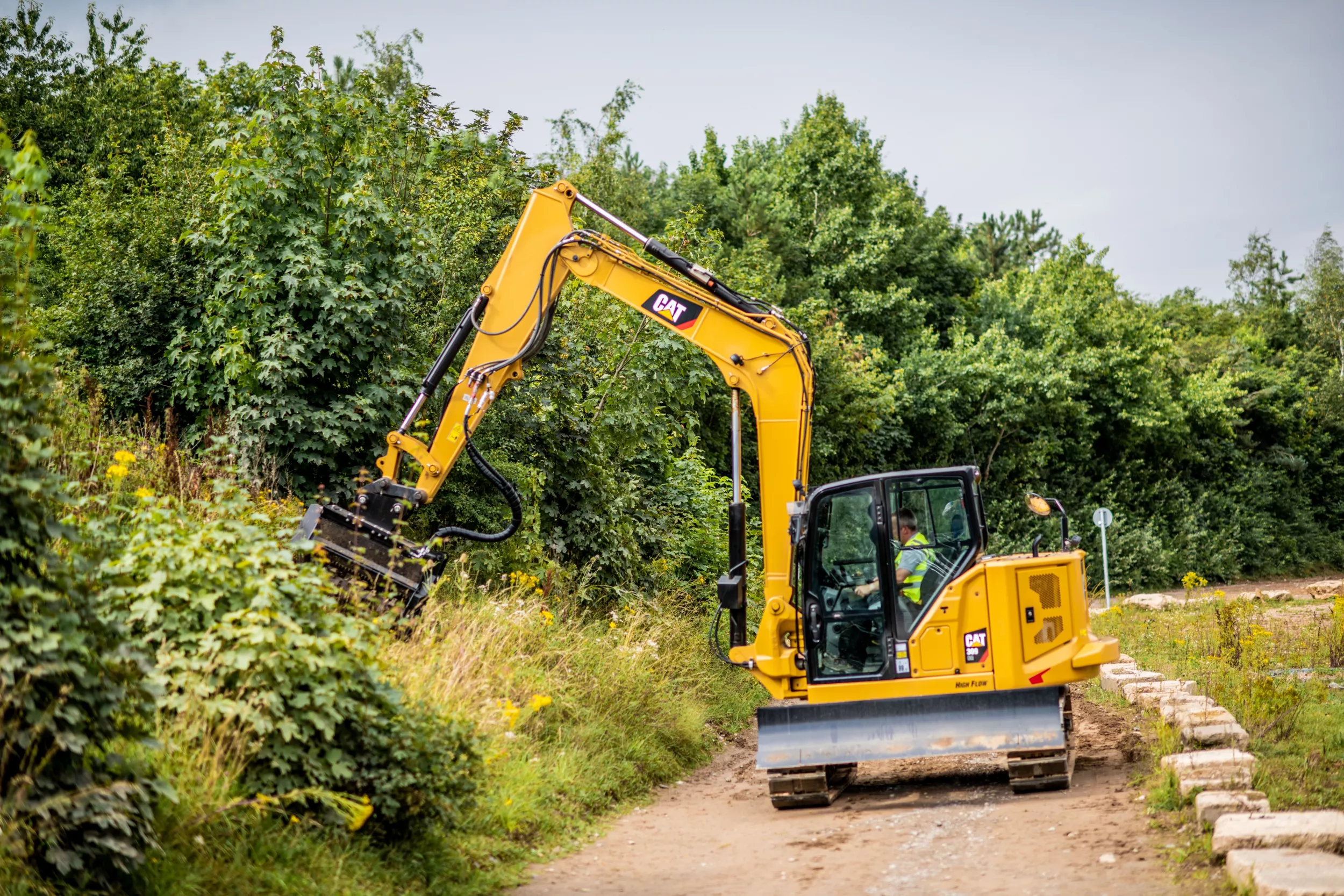

La Minipelle hydraulique 309 CR Cat® fournit une puissance et des performances maximales dans un format ultra compact pour vous permettre de travailler dans une large gamme d'applications. La 309 CR est également équipée d'un circuit hydraulique à grand débit pour prendre en charge les équipements les plus énergivores, tels que les débroussailleuses-déchiqueteuses et des débroussailleuses.

Avantages

4 Caractéristiques inégalées sur le marché

Exclusivités Cat dans une minipelle hydraulique

Jusqu'à 10% Coût total de propriété inférieur

grâce à un meilleur rendement énergétique et des intervalles d'entretien plus espacés

Jusqu'à 20% Performances accrues

grâce aux réglages personnalisables par le conducteur et aux améliorations apportées au levage, à l'orientation, à la translation et à l'affichage multifonction

Spécifications produit pour 309 CR

Nota Les spécifications de la 309 CR sont établies pour une machine configurée avec un train de roulement long (L). Les spécifications de la 309 CR sont établies pour une machine configurée avec un train de roulement long (L).
Puissance nette 69.5 HP 51.8 kW
Modèle de moteur C3.3B Cat C3.3B Cat
Cylindrée 203 in³ 3.33 l
Alésage 3.7 in 94 mm
Puissance nette nominale - 2200 tr/min - Norme européenne Stage V - ISO 9249/CEE 80/1269 71.5 HP 53.3 kW
Puissance brute – ISO 14396 74.3 HP 55.4 kW
Puissance nette nominale - 2 200 tr/min - Norme américaine EPA Tier 4 Final - ISO 9249/EEC 80/1269 70.3 HP 52.4 kW
Course 4.7 in 120 mm
Puissance brute - SAE J1995 74.3 HP 55.4 kW
Puissance nette nominale - 2 200 tr/min - Norme américaine EPA Tier 4 Final/UE Stage V - ISO 9249/CEE 80/1269 69.5 HP 51.8 kW
Poids en ordre de marche 21091 lb 9565 kg
Poids maximal en ordre de marche avec cabine** 21091 lb 9565 kg
Nota (1) *Le poids maximal inclut les chaînes en acier, le conducteur, le réservoir de carburant plein, un bras standard, une lame, mais pas le godet ni les contrepoids. *Le poids maximal inclut les chaînes en acier, le conducteur, le réservoir de carburant plein, un bras standard, une lame, mais pas le godet ni les contrepoids.
Nota (2) **Le poids maximum inclut les chaînes en acier avec patins en caoutchouc, le contrepoids, le conducteur, le réservoir de carburant plein, un bras long, une lame, mais pas le godet. **Le poids maximum inclut les chaînes en acier avec patins en caoutchouc, le contrepoids, le conducteur, le réservoir de carburant plein, un bras long, une lame, mais pas le godet.
Poids minimal en ordre de marche avec cabine* 19735 lb 8950 kg
Chaînes en acier avec patins 728 lb 330 kg
Bras long 146 lb 66 kg
Contrepoids 552 lb 250 kg
Performances en côte - Maximales 30 degrés 30 degrés
Pression au sol - Poids minimal 5 psi 34.7 kPa
Pression au sol - Poids maximal 5.4 psi 37.1 kPa
Vitesse de translation - Élevée 3.1 mile/h 4.9 km/h
Vitesse de translation - Faible 1.6 mile/h 2.6 km/h
Force de traction maximale - Vitesse élevée 6497 lb 28.9 kN
Force de traction maximale - Vitesse réduite 19064 lb 84.8 kN
Huile moteur 3 gal (US) 11.2 l
Réservoir de carburant 39 gal (US) 147 l
Circuit hydraulique 29 gal (US) 110 l
Circuit de refroidissement 2.6 gal (US) 10 l
Réservoir hydraulique 14 gal (US) 53 l
Type Circuit hydraulique à détection de charge avec pompe à pistons à cylindrée variable Circuit hydraulique à détection de charge avec pompe à pistons à cylindrée variable
Pression en ordre de marche - Orientation 3626 psi 250 bar
Circuit auxiliaire - Secondaire - Débit 9 gal/min 33 l/min
Circuit auxiliaire - Principal (haut débit) - Pression 4134 psi 285 bar
Force d'excavation - Bras - Standard 9500 lb 42.3 kN
Force d'excavation - Bras - Long 8023 lb 35.7 kN
Circuit auxiliaire - Secondaire - Pression 4134 psi 285 bar
Pression en ordre de marche - Translation 4134 psi 285 bar
Débit de la pompe à 2 400 tr/min 62 gal/min 233 l/min
Force d'excavation- Godet 13943 lb 62 kN
Circuit auxiliaire - Principal (haut débit) - Débit 37 gal/min 140 l/min
Pression en ordre de marche - Équipement 4134 psi 285 bar
Nota Le débit et la pression ne sont pas combinables. En charge, tandis que le débit augmente, la pression diminue. Le débit et la pression ne sont pas combinables. En charge, tandis que le débit augmente, la pression diminue.
Circuit auxiliaire maximal - Secondaire - Débit au niveau de la pompe 9 gal/min 33 l/min
Circuit auxiliaire maximal - Secondaire - Pression au niveau de la pompe 4134 psi 285 bar
Circuit auxiliaire maximal - Principal (grand débit) - Débit au niveau de la pompe 37 gal/min 140 l/min
Circuit auxiliaire maximal - Principal (grand débit) - Pression au niveau de la pompe 4134 psi 285 bar
Vitesse d'orientation de la machine 10.6 r/min 10.6 r/min
Orientation de la flèche - À droite 50° 50°
Orientation de la flèche - À gauche 60° 60°
Hauteur 17 in 431 mm
Largeur - Large 104 in 2640 mm
Largeur - Standard 97 in 2470 mm
Cadre de protection en cas de retournement (ROPS) ISO 12117-2:2008 ISO 12117-2:2008
Protection supérieure ISO 10262:1998 (niveau I) ISO 10262:1998 (niveau I)
Cadre de protection en cas de basculement (TOPS) ISO 12117:1997 ISO 12117:1997
Pression acoustique moyenne (ISO 6395:2008) 99 dB(A) 99 dB(A)
Nota Directive de l'Union européenne « 2000/14/CE » Directive de l'Union européenne « 2000/14/CE »
Pression acoustique (ISO 6396:2008) 72 dB(A) 72 dB(A)
Orientation de la flèche - À droite 36.8 in 935 mm
Hauteur de vidage maximale 187.4 in 4760 mm
Encombrement arrière sans contrepoids 57.1 in 1450 mm
Hauteur de transport 98 in 2487 mm
Portée maximale - Niveau du sol 273.6 in 6949 mm
Longueur du train de roulement hors tout 126 in 3200 mm
Hauteur de la cabine 100 in 2541 mm
Roulement de tourelle - Hauteur 29.7 in 756 mm
Hauteur d'excavation maximale 265.2 in 6736 mm
Largeur de la bande de roulement/des patins 17.7 in 450 mm
Largeur de chaîne hors tout 97.2 in 2470 mm
Garde au sol 14 in 356 mm
Longueur d'expédition hors tout 265 in 6731 mm
Portée maximale 281.1 in 7141 mm
Encombrement arrière avec contrepoids 62.4 in 1585 mm
Portée de la flèche 120.4 in 3059 mm
Paroi verticale 117.8 in 2991 mm
Profondeur d'excavation 161.7 in 4108 mm
Longueur du bras 71.8 in 1820 mm
Orientation de la flèche - À gauche 23.8 in 604 mm
Hauteur maximale de la lame 16.1 in 408 mm
Profondeur maximale de la lame 26 in 671 mm
Nota *Hauteur de flèche quand le bras est claveté en position de transport sans équipement. *Hauteur de flèche quand le bras est claveté en position de transport sans équipement.
Longueur d'expédition hors tout - sans contrepoids 266.7 in 6774 mm
Longueur d'expédition hors tout - avec contrepoids 266.7 in 6774 mm
Nota (2) ***Avec la lame positionnée à l'arrière de la machine. ***Avec la lame positionnée à l'arrière de la machine.
Nota (1) **Hauteur de flèche quand le bras est claveté en position de travail avec des équipements. Le bras standard n'offre qu'une seule position d'axe. **Hauteur de flèche quand le bras est claveté en position de travail avec des équipements. Le bras standard n'offre qu'une seule position d'axe.
Hauteur - Flèche en position de transport - Sans outils* 95.7 in 2430 mm
Hauteur - Flèche en fonctionnement - Avec outils** 104.7 in 2660 mm
Profondeur d'excavation 182.8 in 4643 mm
Hauteur de vidage maximale 199.7 in 5072 mm
Portée de la flèche 126.6 in 3215 mm
Paroi verticale 134 in 3404 mm
Profondeur maximale de la lame 26 in 671 mm
Longueur du train de roulement hors tout 126 in 3200 mm
Longueur du bras 92.8 in 2358 mm
Hauteur maximale de la lame 16.1 in 408 mm
Hauteur d'excavation maximale 277.1 in 7039 mm
Encombrement arrière avec contrepoids 62.4 in 1585 mm
Portée maximale 300.7 in 7637 mm
Garde au sol 14 in 356 mm
Roulement de tourelle - Hauteur 29.7 in 756 mm
Largeur de la bande de roulement/des patins 17.7 in 450 mm
Orientation de la flèche - À gauche 23.8 in 604 mm
Orientation de la flèche - À droite 36.8 in 935 mm
Encombrement arrière sans contrepoids 57.1 in 1450 mm
Portée maximale - Niveau du sol 293.7 in 7460 mm
Nota *Hauteur de flèche quand le bras est claveté en position de transport sans équipement. *Hauteur de flèche quand le bras est claveté en position de transport sans équipement.
Longueur d'expédition hors tout 268 in 6816 mm
Largeur de chaîne hors tout 97.2 in 2470 mm
Hauteur de transport 99 in 2514 mm
Hauteur de la cabine 100 in 2541 mm
Nota (2) ***Avec la lame positionnée à l'arrière de la machine. ***Avec la lame positionnée à l'arrière de la machine.
Nota (1) **Hauteur de flèche quand le bras est claveté en position de travail avec des équipements. Le bras standard n'offre qu'une seule position d'axe. **Hauteur de flèche quand le bras est claveté en position de travail avec des équipements. Le bras standard n'offre qu'une seule position d'axe.
Hauteur - Flèche en position de transport - Sans outils* 89 in 2260 mm
Longueur d'expédition hors tout - avec contrepoids 7052 mm (277,6 in)*** 7052 mm (277,6 in)***
Hauteur - Flèche en fonctionnement - Avec outils** 120.1 in 3050 mm
Longueur d'expédition hors tout - sans contrepoids 7052 mm (277,6 in)*** 7052 mm (277,6 in)***
Climatisation Le système de climatisation de cette machine contient du gaz réfrigérant fluoré à effet de serre R134a (potentiel de réchauffement climatique = 1430). Le système contient 1,0 kg de réfrigérant, avec un équivalent CO2 de 1,430 tonne métrique. Le système de climatisation de cette machine contient du gaz réfrigérant fluoré à effet de serre R134a (potentiel de réchauffement climatique = 1430). Le système contient 1,0 kg de réfrigérant, avec un équivalent CO2 de 1,430 tonne métrique.
