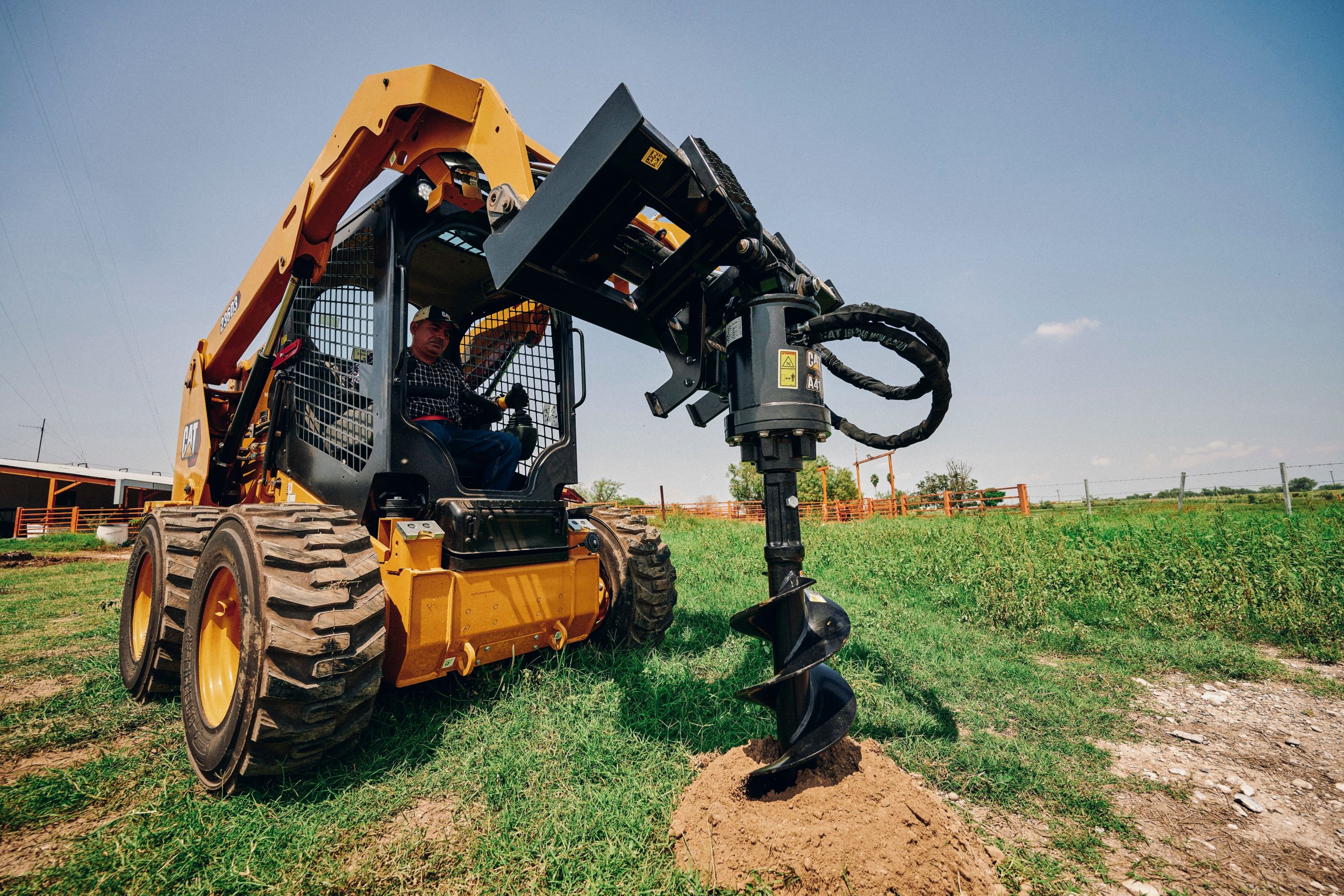

236D3 اللوادر المزوَّدة بسيور انزلاقية

طلب عرض أسعار البحث عن وكيل

المواصفات الرئيسية

إجمالي القدرة - SAE J1995:2014: 74.3 حصان; 55.4 كيلووات

سعة التشغيل المقدرة (50% من حمل القلب): 1800 رطل; 820 كجم

الوزن أثناء التشغيل: 6567 رطل; 2979 كجم

236D3
تغيير الموديل

عرض عام

مريحة. عالية الأداء. ذكية.

يتميز اللودر المزوَّد بسيور انزلاقية Cat® 236D3 بتصميم رفع نصف قطري يوفر ارتفاعًا متوسطًا للوصول مثيرًا للإعجاب وأداءً متميزًا للحفر مع قوة فائقة لقضيب الجر.

الفوائد

15% اتساع إضافي لزيادة راحة المشغل

•تصميم معدل وأكثر راحة للكابينة
•باب أكثر اتساعًا لسهولة الدخول في الماكينة

30% سعة إضافية في مجموعة الجرافات الجديدة

•جرافات جديدة بأداء أفضل في المجال الصناعي

ذكي

•تتمتع بقدرات الجيل التالي للأدوات والماكينات
•تقنية SMART المدمجة لإجراء الأعمال المعقدة اللازمة للملحقات بشكل أوتوماتيكي
- أولى الابتكارات في الصناعة
- التعرف على الملحقات
- أدوات تحكم متوائمة
- نظام Grade Assist

نظرة سريعة على الخصائص

عرض 1-6 من 5

هدوء وراحة

كابينة مضغوطة ومحكمة الغلق هي الأفضل في هذه الصناعة توفر للمشغل بيئة تشغيل تتسم بمزيد من النظافة والهدوء مع الرؤية المثالية لأداة العمل. مع مواصلة الريادة في المجال الصناعي، تحتوي الفئة D3 على أدوات تحكم قياسية بعصا التحكم قابلة للضبط ومُركبة بالمقعد لتوفير الراحة للمشغل.

زيادة الأداء إلى أقصى الحدود

مجموعة نقل الحركة عالية الأداء التي توفر أقصى حد للأداء والإنتاج من خلال نظام الإدارة الإلكترونية لعزم الدوران وسرعتين قياسيتين للسير وخانق يدوي/قدمي إلكتروني بدواسة لخفض السرعة.

تجهل مهمتك أسهل

نظام Cat® "الذكي للتسوية" يوفر التقنية الأفضل في هذه الصناعة، مع إمكانية التكامل ومزايا اختيارية كالتسوية الذاتية مزدوجة الاتجاه وميزة الرجوع إلى الحفر لأداة العمل ومحدد موضع أداة العمل.

قدرة مثالية للماكينة

أعلى مستوى من قدرة الماكينة ومن التحكم فيها باستخدام شاشة عرض متقدمة متاحة اختياريًا توفر عمليات الضبط على شاشة العرض لاستجابة المعدة والاستجابة الهيدروستاتيكية والتحكم في الزحف. وتتميز أيضًا شاشة العرض بوظائفها متعددة اللغات وتصميماتها القابلة للتخصيص، وبنظام الأمان، وكاميرا للرؤية الخلفية.

ركوب سلس

نظام التحكم القياسي في القيادة الحساسة للسرعة يحسن العمل في الأراضي الوعرة، ويتيح احتجازًا أفضل للحمل، ويزيد من الإنتاجية ومن راحة المشغل. *الصورة المعروضة قد تختلف عن الماكينة المشار إليها.

المواصفات المعدات القياسية المعدات الاختيارية

مواصفات المنتج لـ 236D3

المحرك

إجمالي القدرة - SAE J1995:2014	74.3 حصان 55.4 كيلووات
صافي القدرة - SAE 1349	72.1 حصان 53.8 كيلووات
الإزاحة	203 بوصة³ 3.3 لتر
الشوط	4.7 بوصة 120 مم
التجويف	3.7 بوصة 94 مم
صافي القدرة - ISO 9249	72.8 حصان 54.3 كيلووات
أقصى عزم دوران - 1600 دورة في الدقيقة - SAE J1995	195 ft·lbf 265 نيوتن.متر
صافي القدرة حسب ISO 9249†	73.5 حصان 54.8 كيلووات
صافي القدرة حسب SAE 1349†	72.7 حصان 54.2 كيلووات
موديل المحرك	Cat C3.3B DIT (تربو) Cat C3.3B DIT (تربو)
ملاحظة	†يفي المحرك بمعايير الانبعاثات البرازيلية MAR-1، والصينية الخاصة بمحركات الطرق الوعرة من المرحلة III، ومعايير الانبعاثات المكافئة الخاصة بوكالة حماية البيئة (EPA) الأمريكية من المستوى 4 المؤقت ويتم طرحه فقط في كل من أستراليا/نيوزيلندا، والبرازيل، والصين، وبولينيزيا الفرنسية، وهونج كونج، ومقدونيا، وكاليدونيا الجديدة. †يفي المحرك بمعايير الانبعاثات البرازيلية MAR-1، والصينية الخاصة بمحركات الطرق الوعرة من المرحلة III، ومعايير الانبعاثات المكافئة الخاصة بوكالة حماية البيئة (EPA) الأمريكية من المستوى 4 المؤقت ويتم طرحه فقط في كل من أستراليا/نيوزيلندا، والبرازيل، والصين، وبولينيزيا الفرنسية، وهونج كونج، ومقدونيا، وكاليدونيا الجديدة.

مواصفات التشغيل

سعة التشغيل المقدرة (50% من حمل القلب)	1800 رطل 820 كجم
سعة التشغيل المقدرة مع ثقل الموازنة الاختياري	2000 رطل 910 كجم
حمل القلب	3600 رطل 1635 كجم
قوة الكبح - أسطوانة الإمالة	5003 رطل 2269 كجم
ملاحظة	يعتمد الوزن التشغيلي ومواصفات التشغيل والأبعاد كلها على أن يكون وزن المشغل 75 كجم (165 رطل)، وتوفر كل السوائل، وسرعة واحدة، وهيكل الحماية من الانقلاب المفتوح (OROPS)، والجرافة منخفضة القطاع 1730 مم (68 بوصة)، وإطارات Cat 10 × 16.5، ومكونات هيدروليكية قياسية التدفق، ومقعد تعليق ميكانيكي، وبدون أثقال موازنة اختيارية وقارنة توصيل سريع يدوية (ما لم يذكر خلاف ذلك) يعتمد الوزن التشغيلي ومواصفات التشغيل والأبعاد كلها على أن يكون وزن المشغل 75 كجم (165 رطل)، وتوفر كل السوائل، وسرعة واحدة، وهيكل الحماية من الانقلاب المفتوح (OROPS)، والجرافة منخفضة القطاع 1730 مم (68 بوصة)، وإطارات Cat 10 × 16.5، ومكونات هيدروليكية قياسية التدفق، ومقعد تعليق ميكانيكي، وبدون أثقال موازنة اختيارية وقارنة توصيل سريع يدوية (ما لم يذكر خلاف ذلك)

الأوزان

الوزن أثناء التشغيل

6567 رطل 2979 كجم

ملاحظة

يعتمد الوزن التشغيلي ومواصفات التشغيل والأبعاد كلها على أن يكون وزن المشغل 75 كجم (165 رطل)، وتوفر كل السوائل، وسرعة واحدة، وهيكل الحماية من الانقلاب المفتوح (OROPS)، والجرافة منخفضة القطاع 1730 مم (68 بوصة)، وإطارات Cat 10 × 16.5، ومكونات هيدروليكية قياسية التدفق، ومقعد تعليق ميكانيكي، وبدون أثقال موازنة اختيارية وقارنة توصيل سريع يدوية (ما لم يذكر خلاف ذلك) يعتمد الوزن التشغيلي ومواصفات التشغيل والأبعاد كلها على أن يكون وزن المشغل 75 كجم (165 رطل)، وتوفر كل السوائل، وسرعة واحدة، وهيكل الحماية من الانقلاب المفتوح (OROPS)، والجرافة منخفضة القطاع 1730 مم (68 بوصة)، وإطارات Cat 10 × 16.5، ومكونات هيدروليكية قياسية التدفق، ومقعد تعليق ميكانيكي، وبدون أثقال موازنة اختيارية وقارنة توصيل سريع يدوية (ما لم يذكر خلاف ذلك)

الأبعاد

قاعدة العجلات	43.5 بوصة 1105 مم
الارتفاع - قمة الكابينة	82 بوصة 2082 مم
عرض المركبة فوق الإطارات	66 بوصة 1676 مم
الخلوص الأرضي	7.7 بوصة 195 مم
زاوية المغادرة	26° 26°
الحد الأقصى لزاوية التفريغ	48° 48°
زاوية التحميل - الحد الأقصى للارتفاع	91° 91°
ارتفاع مسمار الجرافة - موضع الحمل	7.5 بوصة 190 مم
الخلوص عند الحد الأقصى للرفع والتفريغ	92.9 بوصة 2359 مم
الطول - مع وجود الجرافة على الأرض	137.3 بوصة 3487 مم
ملاحظة	يعتمد الوزن التشغيلي ومواصفات التشغيل والأبعاد كلها على أن يكون وزن المشغل 75 كجم (165 رطل)، وتوفر كل السوائل، وسرعة واحدة، وهيكل الحماية من الانقلاب المفتوح (OROPS)، والجرافة منخفضة القطاع 1730 مم (68 بوصة)، وإطارات Cat 10 × 16.5، ومكونات هيدروليكية قياسية التدفق، ومقعد تعليق ميكانيكي، وبدون أثقال موازنة اختيارية وقارنة توصيل سريع يدوية (ما لم يذكر خلاف ذلك) يعتمد الوزن التشغيلي ومواصفات التشغيل والأبعاد كلها على أن يكون وزن المشغل 75 كجم (165 رطل)، وتوفر كل السوائل، وسرعة واحدة، وهيكل الحماية من الانقلاب المفتوح (OROPS)، والجرافة منخفضة القطاع 1730 مم (68 بوصة)، وإطارات Cat 10 × 16.5، ومكونات هيدروليكية قياسية التدفق، ومقعد تعليق ميكانيكي، وبدون أثقال موازنة اختيارية وقارنة توصيل سريع يدوية (ما لم يذكر خلاف ذلك)
الطول - بدون الكتيفة	108.9 بوصة 2767 مم
نصف قطر الالتفاف من المركز - مؤخرة الماكينة	64.5 بوصة 1639 مم
نصف قطر الالتفاف من المركز - الجرافة	51.8 بوصة 1314 مم
بروز المصد - خلف المحور الخلفي	40.2 بوصة 1021 مم
الحد الأقصى للوصول - والأذرع موازية للأرض	53.3 بوصة 1353 مم
الحد الأقصى للارتفاع الكلي	156.6 بوصة 3977 مم
نصف قطر الدوران من المركز - الجرافة	83 بوصة 2107 مم
ارتفاع مسمار الجرافة - الحد الأقصى للرفع	122.9 بوصة 3122 مم
الوصول - عند الحد الأقصى للرفع/التفريغ	16 بوصة 408 مم

الكابينة

هيكل الحماية من الانقلاب (ROPS)	ISO 3471:2008 ISO 3471:2008
هيكل الحماية من الأجسام المتساقطة (FOPS)	ISO 3449:2005 المستوى I ISO 3449:2005 المستوى I

سعات إعادة التعبئة للخدمة

صندوق السلسلة - على كل جانب	2.3 جالون (أمريكي) 8.8 لتر
نظام التبريد	3.7 جالون (أمريكي) 14 لتر
علبة مرافق المحرك	3 جالون (أمريكي) 11 لتر
خزان الوقود	24.8 جالون (أمريكي) 94 لتر
النظام الهيدروليكي	13.2 جالون (أمريكي) 50 لتر
الخزان الهيدروليكي	10.3 جالون (أمريكي) 39 لتر

مستوى الضوضاء

داخل الكابينة*	83 ديسيبل(A) 83 ديسيبل(A)
خارج الكابينة**	101 ديسيبل(A) 101 ديسيبل(A)
ملاحظة (1)	مستويات ضغط الصوت الديناميكي المُعلن عند المشغل حسب ISO 6396:2008. تم إجراء القياس مع غلق أبواب الكابينة ونوافذها، وعند تشغيل مروحة تبريد المحرك بنسبة 70% من أقصى سرعة لها. قد يختلف مستوى الصوت باختلاف سرعات مروحة تبريد المحرك. مستويات ضغط الصوت الديناميكي المُعلن عند المشغل حسب ISO 6396:2008. تم إجراء القياس مع غلق أبواب الكابينة ونوافذها، وعند تشغيل مروحة تبريد المحرك بنسبة 70% من أقصى سرعة لها. قد يختلف مستوى الصوت باختلاف سرعات مروحة تبريد المحرك.
ملاحظة (2)	إن مستوى طاقة الصوت الموضح على الملصق للمواصفات الحاصلة على علامة CE، عند قياسه طبقًا لإجراء وشروط الاختبار المحددة في توجيهات 2000/14/EC. إن مستوى طاقة الصوت الموضح على الملصق للمواصفات الحاصلة على علامة CE، عند قياسه طبقًا لإجراء وشروط الاختبار المحددة في توجيهات 2000/14/EC.

النظام الهيدروليكي

التدفق الهيدروليكي - قياسي - القدرة الهيدروليكية (المحسوبة)	39 حصان 29 كيلووات
التدفق الهيدروليكي - عالي التدفق - الحد الأقصى للتدفق الهيدروليكي للودر	30 جالون في الدقيقة 112 لتر/دقيقة
التدفق الهيدروليكي - عالي التدفق - الحد الأقصى للضغط الهيدروليكي للودر	3335 رطل لكل بوصة مربعة 23000 كيلو باسكال
التدفق الهيدروليكي - قياسي - التدفق الهيدروليكي للودر	20 جالون في الدقيقة 76 لتر/دقيقة
التدفق الهيدروليكي - قياسي - الضغط الهيدروليكي للودر	3335 رطل لكل بوصة مربعة 23000 كيلو باسكال
التدفق الهيدروليكي - التدفق العالي - القدرة الهيدروليكية (المحسوبة)	58 حصان 43 كيلووات

مجموعة نقل الحركة

سرعة السير ـ إلى الأمام أو الخلف - خيار بسرعتين	10.6 ميل/ساعة 17.1 كم/س
سرعة السير ـ إلى الأمام أو الخلف - سرعة واحدة	7 ميل/ساعة 11.2 كم/س

محرك

قدرة الحدافة الصافية

72.1 حصان 53.8 كيلووات

نظام مكيف الهواء (إذا كان ضمن التجهيزات)

مكيف الهواء

يحتوي نظام تكييف الهواء بهذه الماكينة على المبرد R134a المكون من غاز مفلور يؤدي للاحتباس الحراري (دليل الاحتباس الحراري = 1430). يحتوي النظام على 0,81 كجم من المبرد الذي يعادل 1,158 طن متريًا من غاز ثاني أكسيد الكربون CO2. يحتوي نظام تكييف الهواء بهذه الماكينة على المبرد R134a المكون من غاز مفلور يؤدي للاحتباس الحراري (دليل الاحتباس الحراري = 1430). يحتوي النظام على 0,81 كجم من المبرد الذي يعادل 1,158 طن متريًا من غاز ثاني أكسيد الكربون CO2.

236D3 المعدات القياسية

كهربي

النظام الكهربائي 12 فولت

مولد تيار متردد بقدرة 80 أمبير

مفتاح تشغيل/إيقاف مفتاح الإشعال

المصابيح: الإضاءة الخلفية للمقاييس، مصباحان خلفيان، مصباحا هالوجين أماميان وخلفيان قابلان للضبط، مصباح السقف.

تنبيه الرجوع للخلف

بطارية الخدمة الشاقة، 850 أمبير للتدوير على البارد (CCA)

بيئة المشغل

شاشة عرض متقدمة مع كاميرا للرؤية الخلفية: كاملة الألوان، وشاشة LCD 127 مم (5 بوصات)، ونظام أمان متقدم متعدد المشغلين، وعمليات الضبط على الشاشة لاستجابة المعدة، والاستجابة الهيدروستاتيكية، والتحكم في الزحف

المقاييس: مستوى الوقود، مقياس الساعات

مؤشرات نظام تحذير المشغل: تقييد فلتر الهواء، وخرج مولد التيار المتردد، وارتفاع مسند الذراع/عدم وجود المشغل في المقعد، ودرجة حرارة سائل تبريد المحرك، وضغط زيت المحرك، وتنشيط شمعة التوهج، وتقييد الفلتر الهيدروليكي، ودرجة حرارة الزيت الهيدروليكي، وتعشيق فرملة الانتظار، ونظام انبعاثات المحرك

مقعد فينيل قابل للضبط

مسند الذراع المحيطي المريح القابل للطي

نظام تعشيق أدوات التحكم، عندما يترك المشغل المقعد أو مسند الذراع مرفوعًا: يتم تعطيل النظام الهيدروليكي، وتعطيل ناقل الحركة الهيدروستاتيكي، وتعشيق فرملة الانتظار

كابينة مزودّة بهيكل حماية من الانقلاب (ROPS) مفتوح، وقابل للإمالة لأعلى

هيكل الحماية من الأجسام المتساقطة (FOPS)، المستوى I

النوافذ العلوية والخلفية

الحصيرة الأرضية

مرآة داخلية للرؤية الخلفية

مقبس كهربائي بجهد 12 فولت

آلة التنبيه

خانق (قرص) يدوي، إلكتروني

أدوات تحكم بعصا التحكم قابلة للضبط

نظام أمان لمنع السرقة بلوحة مفاتيح مكونة من 6 أزرار

حجرة تخزين بشبكة

مجموعة نقل الحركة

Cat C3.3B، محرك ديزل توربو

منظف الهواء، مزدوج العناصر، وبسدادة نصف قطرية

صمام أخذ عينات S·O·SSM، الزيت الهيدروليكي

فلاتر، من نوع الخرطوشة، للهيدروليكي

فلاتر، من نوع العلبة، فاصل الوقود والمياه

الرادياتير/مبرد الزيت الهيدروليكي (متجاوران)

فرامل انتظار يتم تعشيقها بواسطة زنبرك، وتحريرها هيدروليكيًا

ناقل الحركة الهيدروستاتيكي

الدفع الرباعي

أخرى

حاوية المحرك، قابلة للقفل

مانع التجمد طويل العمر، –36 درجة مئوية (–33 درجة فهرنهايت)

نقاط ربط الماكينة (6)

الدعم، ذراع الرفع

مقياس رؤية مستوى الزيت الهيدروليكي

مقياس رؤية مستوى سائل تبريد الرادياتير

الرادياتير، زجاجة التمدد

خرطوم ToughGuard™ من Cat

المكونات الهيدروليكية الإضافية، تدفق متواصل

نقاط الفصل السريع، مسطحة الوجه، للخدمة الشاقة بتصريف ضغط متكامل

حلقة D مقسمة لتوجيه خراطيم أدوات العمل على طول جانب ذراع الرفع الأيسر

المنفذ الكهربائي، مصباح التحذير

تنظيف الحوض الباطني

مروحة متغيرة السرعة تعمل عند الطلب:

نظام Product Link™ PL240، خلوي

المعدات الإلزامية

المكونات الهيدروليكية، قياسية أو عالية التدفق

قارنة التوصيل السريعة، ميكانيكية أو آلية

حزام المقعد عالي الوضوح، 50 مم (بوصتان) أو 75 مم (3 بوصات)

مجموعة تجهيزات الاتحاد الأوروبي

مجموعة نقل الحركة: سرعة واحدة، أو سرعة واحدة مع نظام التحكم في القيادة الحساس للسرعة، وسرعتان أو سرعتان مع نظام التحكم في القيادة الحساس للسرعة

الإطارات، 10 × 16.5 أو 12 × 16.5

مجموعة الأداء:
– مجموعة الأداء H1: مكونات هيدروليكية قياسية التدفق (بدون تسوية ذاتية)
– مجموعة الأداء H2: تدفق قياسي، وتسوية ذاتية إلكترونية مزدوجة الاتجاه (رفع وخفض)، وميزة الرجوع إلى الحفر لأداة العمل، ومحدد موضع أداة العمل، وصدّ إلكتروني (رفع وخفض)
– مجموعة الأداء H3: مكونات هيدروليكية للتدفق العالي، وتسوية ذاتية إلكترونية مزدوجة الاتجاه (رفع وخفض)، وميزة الرجوع إلى الحفر لأداة العمل، ومحدد موضع أداة العمل، وصدّ إلكتروني (رفع وخفض)

مجموعات الراحة:
– هيكل الحماية من الانقلاب (ROPS) المفتوح (C0): المقعد الثابت (بدون خانق قدمي، أو بطانة سقف، أو مسخن أو باب
– هيكل الحماية من الانقلاب (ROPS) المفتوح (C1): خانق قدمي، وبطانة سقف، وحامل أكواب وإمكانية اختيار المقعد (تعليق ميكانيكي أو مرتفع الظهر أو مسخن أو تعليق هوائي) (بدون مسخن أو باب)
– هيكل الحماية من الانقلاب (ROPS) المغلق بمسخن (C2): خانق قدمي، وبطانة سقف، ومسخن ومزيل الضباب، ونوافذ جانبية، وحامل أكواب، وإمكانية تركيب راديو واختيار المقعد (تعليق ميكانيكي أو مرتفع الظهر أو مسخن أو تعليق هوائي) وباب (زجاج أو بولي كربونات)
– هيكل الحماية من الانقلاب (ROPS) المغلق مع مكيف الهواء (C3): <3>C2 + مكيف هواء

236D3 المعدات الاختيارية

المعدات الاختيارية

أدوات تحكم يدوية وقدمية

أثقال الموازنة الخارجية

مصباح التحذير، دوار

مسخن مجموعة المحرك – 120 فولت

الزيت، هيدروليكي، للتشغيل في الطقس البارد

الطلاء، مخصص

نظام Product Link PL641، خلوي

راديو Bluetooth® بميكروفون (AM/FM/ومستقبل موجة الطقس بمقبس USB ومقبس إدخال إضافي)

مواصفات المنتج لـ 236D3

تنزيل طباعة

المحرك

إجمالي القدرة - SAE J1995:2014	74.3 حصان 55.4 كيلووات
صافي القدرة - SAE 1349	72.1 حصان 53.8 كيلووات
الإزاحة	203 بوصة³ 3.3 لتر
الشوط	4.7 بوصة 120 مم
التجويف	3.7 بوصة 94 مم
صافي القدرة - ISO 9249	72.8 حصان 54.3 كيلووات
أقصى عزم دوران - 1600 دورة في الدقيقة - SAE J1995	195 ft·lbf 265 نيوتن.متر
صافي القدرة حسب ISO 9249†	73.5 حصان 54.8 كيلووات
صافي القدرة حسب SAE 1349†	72.7 حصان 54.2 كيلووات
موديل المحرك	Cat C3.3B DIT (تربو) Cat C3.3B DIT (تربو)
ملاحظة	†يفي المحرك بمعايير الانبعاثات البرازيلية MAR-1، والصينية الخاصة بمحركات الطرق الوعرة من المرحلة III، ومعايير الانبعاثات المكافئة الخاصة بوكالة حماية البيئة (EPA) الأمريكية من المستوى 4 المؤقت ويتم طرحه فقط في كل من أستراليا/نيوزيلندا، والبرازيل، والصين، وبولينيزيا الفرنسية، وهونج كونج، ومقدونيا، وكاليدونيا الجديدة. †يفي المحرك بمعايير الانبعاثات البرازيلية MAR-1، والصينية الخاصة بمحركات الطرق الوعرة من المرحلة III، ومعايير الانبعاثات المكافئة الخاصة بوكالة حماية البيئة (EPA) الأمريكية من المستوى 4 المؤقت ويتم طرحه فقط في كل من أستراليا/نيوزيلندا، والبرازيل، والصين، وبولينيزيا الفرنسية، وهونج كونج، ومقدونيا، وكاليدونيا الجديدة.

مواصفات التشغيل

سعة التشغيل المقدرة (50% من حمل القلب)	1800 رطل 820 كجم
سعة التشغيل المقدرة مع ثقل الموازنة الاختياري	2000 رطل 910 كجم
حمل القلب	3600 رطل 1635 كجم
قوة الكبح - أسطوانة الإمالة	5003 رطل 2269 كجم
ملاحظة	يعتمد الوزن التشغيلي ومواصفات التشغيل والأبعاد كلها على أن يكون وزن المشغل 75 كجم (165 رطل)، وتوفر كل السوائل، وسرعة واحدة، وهيكل الحماية من الانقلاب المفتوح (OROPS)، والجرافة منخفضة القطاع 1730 مم (68 بوصة)، وإطارات Cat 10 × 16.5، ومكونات هيدروليكية قياسية التدفق، ومقعد تعليق ميكانيكي، وبدون أثقال موازنة اختيارية وقارنة توصيل سريع يدوية (ما لم يذكر خلاف ذلك) يعتمد الوزن التشغيلي ومواصفات التشغيل والأبعاد كلها على أن يكون وزن المشغل 75 كجم (165 رطل)، وتوفر كل السوائل، وسرعة واحدة، وهيكل الحماية من الانقلاب المفتوح (OROPS)، والجرافة منخفضة القطاع 1730 مم (68 بوصة)، وإطارات Cat 10 × 16.5، ومكونات هيدروليكية قياسية التدفق، ومقعد تعليق ميكانيكي، وبدون أثقال موازنة اختيارية وقارنة توصيل سريع يدوية (ما لم يذكر خلاف ذلك)

الأوزان

الوزن أثناء التشغيل

6567 رطل 2979 كجم

ملاحظة

الأبعاد

قاعدة العجلات	43.5 بوصة 1105 مم
الارتفاع - قمة الكابينة	82 بوصة 2082 مم
عرض المركبة فوق الإطارات	66 بوصة 1676 مم
الخلوص الأرضي	7.7 بوصة 195 مم
زاوية المغادرة	26° 26°
الحد الأقصى لزاوية التفريغ	48° 48°
زاوية التحميل - الحد الأقصى للارتفاع	91° 91°
ارتفاع مسمار الجرافة - موضع الحمل	7.5 بوصة 190 مم
الخلوص عند الحد الأقصى للرفع والتفريغ	92.9 بوصة 2359 مم
الطول - مع وجود الجرافة على الأرض	137.3 بوصة 3487 مم
ملاحظة	يعتمد الوزن التشغيلي ومواصفات التشغيل والأبعاد كلها على أن يكون وزن المشغل 75 كجم (165 رطل)، وتوفر كل السوائل، وسرعة واحدة، وهيكل الحماية من الانقلاب المفتوح (OROPS)، والجرافة منخفضة القطاع 1730 مم (68 بوصة)، وإطارات Cat 10 × 16.5، ومكونات هيدروليكية قياسية التدفق، ومقعد تعليق ميكانيكي، وبدون أثقال موازنة اختيارية وقارنة توصيل سريع يدوية (ما لم يذكر خلاف ذلك) يعتمد الوزن التشغيلي ومواصفات التشغيل والأبعاد كلها على أن يكون وزن المشغل 75 كجم (165 رطل)، وتوفر كل السوائل، وسرعة واحدة، وهيكل الحماية من الانقلاب المفتوح (OROPS)، والجرافة منخفضة القطاع 1730 مم (68 بوصة)، وإطارات Cat 10 × 16.5، ومكونات هيدروليكية قياسية التدفق، ومقعد تعليق ميكانيكي، وبدون أثقال موازنة اختيارية وقارنة توصيل سريع يدوية (ما لم يذكر خلاف ذلك)
الطول - بدون الكتيفة	108.9 بوصة 2767 مم
نصف قطر الالتفاف من المركز - مؤخرة الماكينة	64.5 بوصة 1639 مم
نصف قطر الالتفاف من المركز - الجرافة	51.8 بوصة 1314 مم
بروز المصد - خلف المحور الخلفي	40.2 بوصة 1021 مم
الحد الأقصى للوصول - والأذرع موازية للأرض	53.3 بوصة 1353 مم
الحد الأقصى للارتفاع الكلي	156.6 بوصة 3977 مم
نصف قطر الدوران من المركز - الجرافة	83 بوصة 2107 مم
ارتفاع مسمار الجرافة - الحد الأقصى للرفع	122.9 بوصة 3122 مم
الوصول - عند الحد الأقصى للرفع/التفريغ	16 بوصة 408 مم

الكابينة

هيكل الحماية من الانقلاب (ROPS)	ISO 3471:2008 ISO 3471:2008
هيكل الحماية من الأجسام المتساقطة (FOPS)	ISO 3449:2005 المستوى I ISO 3449:2005 المستوى I

سعات إعادة التعبئة للخدمة

صندوق السلسلة - على كل جانب	2.3 جالون (أمريكي) 8.8 لتر
نظام التبريد	3.7 جالون (أمريكي) 14 لتر
علبة مرافق المحرك	3 جالون (أمريكي) 11 لتر
خزان الوقود	24.8 جالون (أمريكي) 94 لتر
النظام الهيدروليكي	13.2 جالون (أمريكي) 50 لتر
الخزان الهيدروليكي	10.3 جالون (أمريكي) 39 لتر

مستوى الضوضاء

داخل الكابينة*	83 ديسيبل(A) 83 ديسيبل(A)
خارج الكابينة**	101 ديسيبل(A) 101 ديسيبل(A)
ملاحظة (1)	مستويات ضغط الصوت الديناميكي المُعلن عند المشغل حسب ISO 6396:2008. تم إجراء القياس مع غلق أبواب الكابينة ونوافذها، وعند تشغيل مروحة تبريد المحرك بنسبة 70% من أقصى سرعة لها. قد يختلف مستوى الصوت باختلاف سرعات مروحة تبريد المحرك. مستويات ضغط الصوت الديناميكي المُعلن عند المشغل حسب ISO 6396:2008. تم إجراء القياس مع غلق أبواب الكابينة ونوافذها، وعند تشغيل مروحة تبريد المحرك بنسبة 70% من أقصى سرعة لها. قد يختلف مستوى الصوت باختلاف سرعات مروحة تبريد المحرك.
ملاحظة (2)	إن مستوى طاقة الصوت الموضح على الملصق للمواصفات الحاصلة على علامة CE، عند قياسه طبقًا لإجراء وشروط الاختبار المحددة في توجيهات 2000/14/EC. إن مستوى طاقة الصوت الموضح على الملصق للمواصفات الحاصلة على علامة CE، عند قياسه طبقًا لإجراء وشروط الاختبار المحددة في توجيهات 2000/14/EC.

النظام الهيدروليكي

التدفق الهيدروليكي - قياسي - القدرة الهيدروليكية (المحسوبة)	39 حصان 29 كيلووات
التدفق الهيدروليكي - عالي التدفق - الحد الأقصى للتدفق الهيدروليكي للودر	30 جالون في الدقيقة 112 لتر/دقيقة
التدفق الهيدروليكي - عالي التدفق - الحد الأقصى للضغط الهيدروليكي للودر	3335 رطل لكل بوصة مربعة 23000 كيلو باسكال
التدفق الهيدروليكي - قياسي - التدفق الهيدروليكي للودر	20 جالون في الدقيقة 76 لتر/دقيقة
التدفق الهيدروليكي - قياسي - الضغط الهيدروليكي للودر	3335 رطل لكل بوصة مربعة 23000 كيلو باسكال
التدفق الهيدروليكي - التدفق العالي - القدرة الهيدروليكية (المحسوبة)	58 حصان 43 كيلووات

مجموعة نقل الحركة

سرعة السير ـ إلى الأمام أو الخلف - خيار بسرعتين	10.6 ميل/ساعة 17.1 كم/س
سرعة السير ـ إلى الأمام أو الخلف - سرعة واحدة	7 ميل/ساعة 11.2 كم/س

محرك

قدرة الحدافة الصافية

72.1 حصان 53.8 كيلووات

نظام مكيف الهواء (إذا كان ضمن التجهيزات)

مكيف الهواء

236D3 المعدات القياسية

طباعة

كهربي

النظام الكهربائي 12 فولت

مولد تيار متردد بقدرة 80 أمبير

مفتاح تشغيل/إيقاف مفتاح الإشعال

المصابيح: الإضاءة الخلفية للمقاييس، مصباحان خلفيان، مصباحا هالوجين أماميان وخلفيان قابلان للضبط، مصباح السقف.

تنبيه الرجوع للخلف

بطارية الخدمة الشاقة، 850 أمبير للتدوير على البارد (CCA)

بيئة المشغل

شاشة عرض متقدمة مع كاميرا للرؤية الخلفية: كاملة الألوان، وشاشة LCD 127 مم (5 بوصات)، ونظام أمان متقدم متعدد المشغلين، وعمليات الضبط على الشاشة لاستجابة المعدة، والاستجابة الهيدروستاتيكية، والتحكم في الزحف

المقاييس: مستوى الوقود، مقياس الساعات

مؤشرات نظام تحذير المشغل: تقييد فلتر الهواء، وخرج مولد التيار المتردد، وارتفاع مسند الذراع/عدم وجود المشغل في المقعد، ودرجة حرارة سائل تبريد المحرك، وضغط زيت المحرك، وتنشيط شمعة التوهج، وتقييد الفلتر الهيدروليكي، ودرجة حرارة الزيت الهيدروليكي، وتعشيق فرملة الانتظار، ونظام انبعاثات المحرك

مقعد فينيل قابل للضبط

مسند الذراع المحيطي المريح القابل للطي

نظام تعشيق أدوات التحكم، عندما يترك المشغل المقعد أو مسند الذراع مرفوعًا: يتم تعطيل النظام الهيدروليكي، وتعطيل ناقل الحركة الهيدروستاتيكي، وتعشيق فرملة الانتظار

كابينة مزودّة بهيكل حماية من الانقلاب (ROPS) مفتوح، وقابل للإمالة لأعلى

هيكل الحماية من الأجسام المتساقطة (FOPS)، المستوى I

النوافذ العلوية والخلفية

الحصيرة الأرضية

مرآة داخلية للرؤية الخلفية

مقبس كهربائي بجهد 12 فولت

آلة التنبيه

خانق (قرص) يدوي، إلكتروني

أدوات تحكم بعصا التحكم قابلة للضبط

نظام أمان لمنع السرقة بلوحة مفاتيح مكونة من 6 أزرار

حجرة تخزين بشبكة

مجموعة نقل الحركة

Cat C3.3B، محرك ديزل توربو

منظف الهواء، مزدوج العناصر، وبسدادة نصف قطرية

صمام أخذ عينات S·O·SSM، الزيت الهيدروليكي

فلاتر، من نوع الخرطوشة، للهيدروليكي

فلاتر، من نوع العلبة، فاصل الوقود والمياه

الرادياتير/مبرد الزيت الهيدروليكي (متجاوران)

فرامل انتظار يتم تعشيقها بواسطة زنبرك، وتحريرها هيدروليكيًا

ناقل الحركة الهيدروستاتيكي

الدفع الرباعي

أخرى

حاوية المحرك، قابلة للقفل

مانع التجمد طويل العمر، –36 درجة مئوية (–33 درجة فهرنهايت)

نقاط ربط الماكينة (6)

الدعم، ذراع الرفع

مقياس رؤية مستوى الزيت الهيدروليكي

مقياس رؤية مستوى سائل تبريد الرادياتير

الرادياتير، زجاجة التمدد

خرطوم ToughGuard™ من Cat

المكونات الهيدروليكية الإضافية، تدفق متواصل

نقاط الفصل السريع، مسطحة الوجه، للخدمة الشاقة بتصريف ضغط متكامل

حلقة D مقسمة لتوجيه خراطيم أدوات العمل على طول جانب ذراع الرفع الأيسر

المنفذ الكهربائي، مصباح التحذير

تنظيف الحوض الباطني

مروحة متغيرة السرعة تعمل عند الطلب:

نظام Product Link™ PL240، خلوي

المعدات الإلزامية

المكونات الهيدروليكية، قياسية أو عالية التدفق

قارنة التوصيل السريعة، ميكانيكية أو آلية

حزام المقعد عالي الوضوح، 50 مم (بوصتان) أو 75 مم (3 بوصات)

مجموعة تجهيزات الاتحاد الأوروبي

مجموعة نقل الحركة: سرعة واحدة، أو سرعة واحدة مع نظام التحكم في القيادة الحساس للسرعة، وسرعتان أو سرعتان مع نظام التحكم في القيادة الحساس للسرعة

الإطارات، 10 × 16.5 أو 12 × 16.5

مجموعة الأداء:
– مجموعة الأداء H1: مكونات هيدروليكية قياسية التدفق (بدون تسوية ذاتية)
– مجموعة الأداء H2: تدفق قياسي، وتسوية ذاتية إلكترونية مزدوجة الاتجاه (رفع وخفض)، وميزة الرجوع إلى الحفر لأداة العمل، ومحدد موضع أداة العمل، وصدّ إلكتروني (رفع وخفض)
– مجموعة الأداء H3: مكونات هيدروليكية للتدفق العالي، وتسوية ذاتية إلكترونية مزدوجة الاتجاه (رفع وخفض)، وميزة الرجوع إلى الحفر لأداة العمل، ومحدد موضع أداة العمل، وصدّ إلكتروني (رفع وخفض)

مجموعات الراحة:
– هيكل الحماية من الانقلاب (ROPS) المفتوح (C0): المقعد الثابت (بدون خانق قدمي، أو بطانة سقف، أو مسخن أو باب
– هيكل الحماية من الانقلاب (ROPS) المفتوح (C1): خانق قدمي، وبطانة سقف، وحامل أكواب وإمكانية اختيار المقعد (تعليق ميكانيكي أو مرتفع الظهر أو مسخن أو تعليق هوائي) (بدون مسخن أو باب)
– هيكل الحماية من الانقلاب (ROPS) المغلق بمسخن (C2): خانق قدمي، وبطانة سقف، ومسخن ومزيل الضباب، ونوافذ جانبية، وحامل أكواب، وإمكانية تركيب راديو واختيار المقعد (تعليق ميكانيكي أو مرتفع الظهر أو مسخن أو تعليق هوائي) وباب (زجاج أو بولي كربونات)
– هيكل الحماية من الانقلاب (ROPS) المغلق مع مكيف الهواء (C3): <3>C2 + مكيف هواء

236D3 المعدات الاختيارية

طباعة

المعدات الاختيارية

أدوات تحكم يدوية وقدمية

أثقال الموازنة الخارجية

مصباح التحذير، دوار

مسخن مجموعة المحرك – 120 فولت

الزيت، هيدروليكي، للتشغيل في الطقس البارد

الطلاء، مخصص

نظام Product Link PL641، خلوي

راديو Bluetooth® بميكروفون (AM/FM/ومستقبل موجة الطقس بمقبس USB ومقبس إدخال إضافي)

انظر كيف يقارن 236D3 بالمنتجات التي تتم مقارنتها بشكل متكرر.

اللوادر المزودة بسيور انزلاقية واللوادر المجنزرة الصغيرة

مختار

236D3

إجمالي القدرة - SAE J1995:2014: 74.3 حصان; 55.4 كيلووات
سعة التشغيل المقدرة (50% من حمل القلب): 1800 رطل; 820 كجم
الوزن أثناء التشغيل: 6567 رطل; 2979 كجم

اللوادر المزودة بسيور انزلاقية واللوادر المجنزرة الصغيرة

232D3

إجمالي القدرة - SAE J1995:2014: 60.2 حصان; 44.9 كيلووات
سعة التشغيل المقدرة (50% من حمل القلب): 1900 رطل; 865 كجم
الوزن أثناء التشغيل: 6514 رطل; 2955 كجم

عرض التفاصيل

اللوادر المزودة بسيور انزلاقية واللوادر المجنزرة الصغيرة

242D3

إجمالي القدرة - SAE J1995:2014: 74.3 حصان; 55.4 كيلووات
سعة التشغيل المقدرة (50% من حمل القلب): 2200 رطل; 1000 كجم
الوزن أثناء التشغيل: 7138 رطل; 3238 كجم

عرض التفاصيل

استخدم أداة المقارنة لمقارنة المواصفات التفصيلية لموديلات Cat وموديلات الماركات المنافسة.

مقارنة كل الموديلات

أدوات ومساعدة من الخبراء في كل مكان

الكتيبات الترويجية للمنتجات وغير ذلك الكثير جاهزة للتنزيل!

تتوفر كتيبات منتجات Caterpillar وغيرها من المستندات المعلوماتية لأعمالك المتزايدة.

معرض الوسائط

الصور

فيديوهات

منظر بزاوية 360 درجة

اللودر المزوَّد بسيور انزلاقية Cat® 236D3

الفئة D3 للوادرالمزوَّدة بسيور انزلاقية من Cat® | المزايا والخصائص

التكنولوجيا والخدمات المتوافقة

الاستفادة من البيانات والمبادئ الأمنية المتصلة لشركة Caterpillar لتحسين الكفاءات، وزيادة الإنتاجية، وجعل أعمالك أكثر ربحية.

VisionLink®

نظام VisionLink® عبارة عن تطبيق برمجي قائم على الشبكة السحابية يُغني عن التخمين في إدارة أسطول الماكينات ويوفر رؤى أساسية لزيادة الأداء إلى أقصى حد ممكن - بصرف النظر عن حجم أسطول الماكينات أو الشركة المصنعة للمعدات. استقبل بيانات المعدات بسلاسة على جهاز الكمبيوتر أو الجهاز المحمول الخاص بك، كل ذلك من حل مركزي مريح لاتخاذ قرارات مستنيرة في كل خطوة.

استكشاف التكنولوجيا

1 - 8 من 9 Items العناصر

السابق التالي

نظام VisionLink® عبارة عن تطبيق برمجي قائم على الشبكة السحابية يُغني عن التخمين في إدارة أسطول الماكينات ويوفر رؤى أساسية لزيادة الأداء إلى أقصى حد ممكن - بصرف النظر عن حجم أسطول الماكينات أو الشركة المصنعة للمعدات. استقبل بيانات المعدات بسلاسة على جهاز الكمبيوتر أو الجهاز المحمول الخاص بك، كل ذلك من حل مركزي مريح لاتخاذ قرارات مستنيرة في كل خطوة.

استكشاف التكنولوجيا

236D3 اللوادر المزوَّدة بسيور انزلاقية

عرض عام

مريحة. عالية الأداء. ذكية.

الفوائد

15% اتساع إضافي لزيادة راحة المشغل

30% سعة إضافية في مجموعة الجرافات الجديدة

ذكي

نظرة سريعة على الخصائص

هدوء وراحة

زيادة الأداء إلى أقصى الحدود

تجهل مهمتك أسهل

قدرة مثالية للماكينة

ركوب سلس

مواصفات المنتج لـ 236D3

المحرك

مواصفات التشغيل

الأوزان

الأبعاد

الكابينة

سعات إعادة التعبئة للخدمة

مستوى الضوضاء

النظام الهيدروليكي

مجموعة نقل الحركة

محرك

نظام مكيف الهواء (إذا كان ضمن التجهيزات)

236D3 المعدات القياسية

كهربي

بيئة المشغل

مجموعة نقل الحركة

أخرى

المعدات الإلزامية

236D3 المعدات الاختيارية

المعدات الاختيارية

مواصفات المنتج لـ 236D3

المحرك

مواصفات التشغيل

الأوزان

الأبعاد

الكابينة

سعات إعادة التعبئة للخدمة

مستوى الضوضاء

النظام الهيدروليكي

مجموعة نقل الحركة

محرك

نظام مكيف الهواء (إذا كان ضمن التجهيزات)

236D3 المعدات القياسية

كهربي

بيئة المشغل

مجموعة نقل الحركة

أخرى

المعدات الإلزامية

236D3 المعدات الاختيارية

المعدات الاختيارية

انظر كيف يقارن 236D3 بالمنتجات التي تتم مقارنتها بشكل متكرر.

أدوات ومساعدة من الخبراء في كل مكان

assignment الكتيبات الترويجية للمنتجات وغير ذلك الكثير جاهزة للتنزيل!

تتوفر كتيبات منتجات Caterpillar وغيرها من المستندات المعلوماتية لأعمالك المتزايدة.

معرض الوسائط

الصور

فيديوهات

منظر بزاوية 360 درجة

الملحقات المتوافقة

زيادة استثماراتك في المعدات لأقصى حد ممكن مع منتجات Cat ذات الصلة

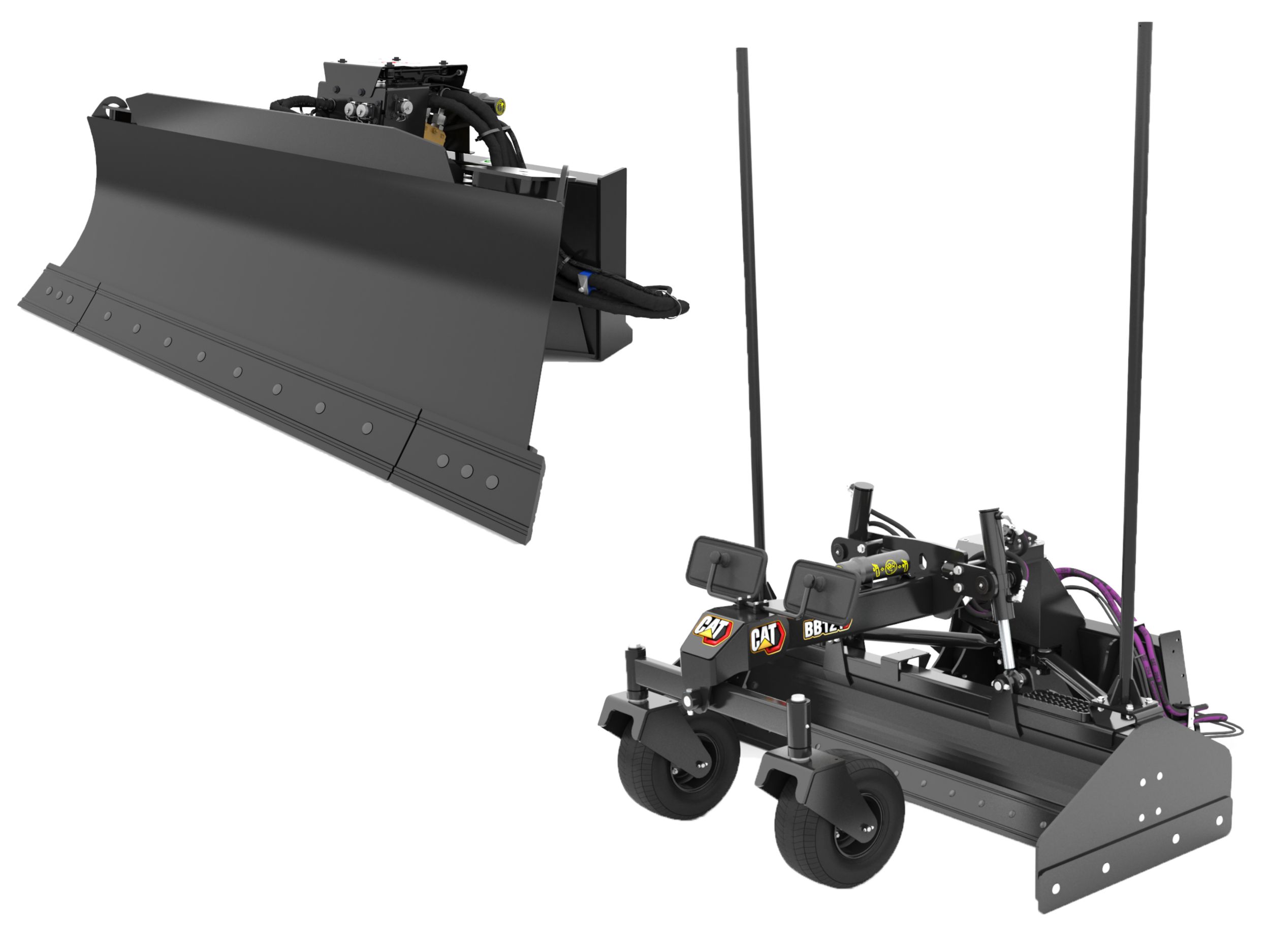

الشفرات

الشفرات الصندوقية

الشفرات ذات الزوايا - المنتجات الصغيرة

شفرات الجرار

شفرات ماكينة التسوية

الشوكات

الهياكل الشوكية للخدمة الشاقة

حوامل شوكات المنصة

شوكات الكلّاب الصناعية

شوكات الكلّاب للمرافق

شوكات المرافق

الضواغط

ضواغط الأسطوانة الاهتزازية

المثاقب

المثاقب

المجارف

أدوات تقليب الجذور

الكتيبات الترويجية للمنتجات وغير ذلك الكثير جاهزة للتنزيل!
