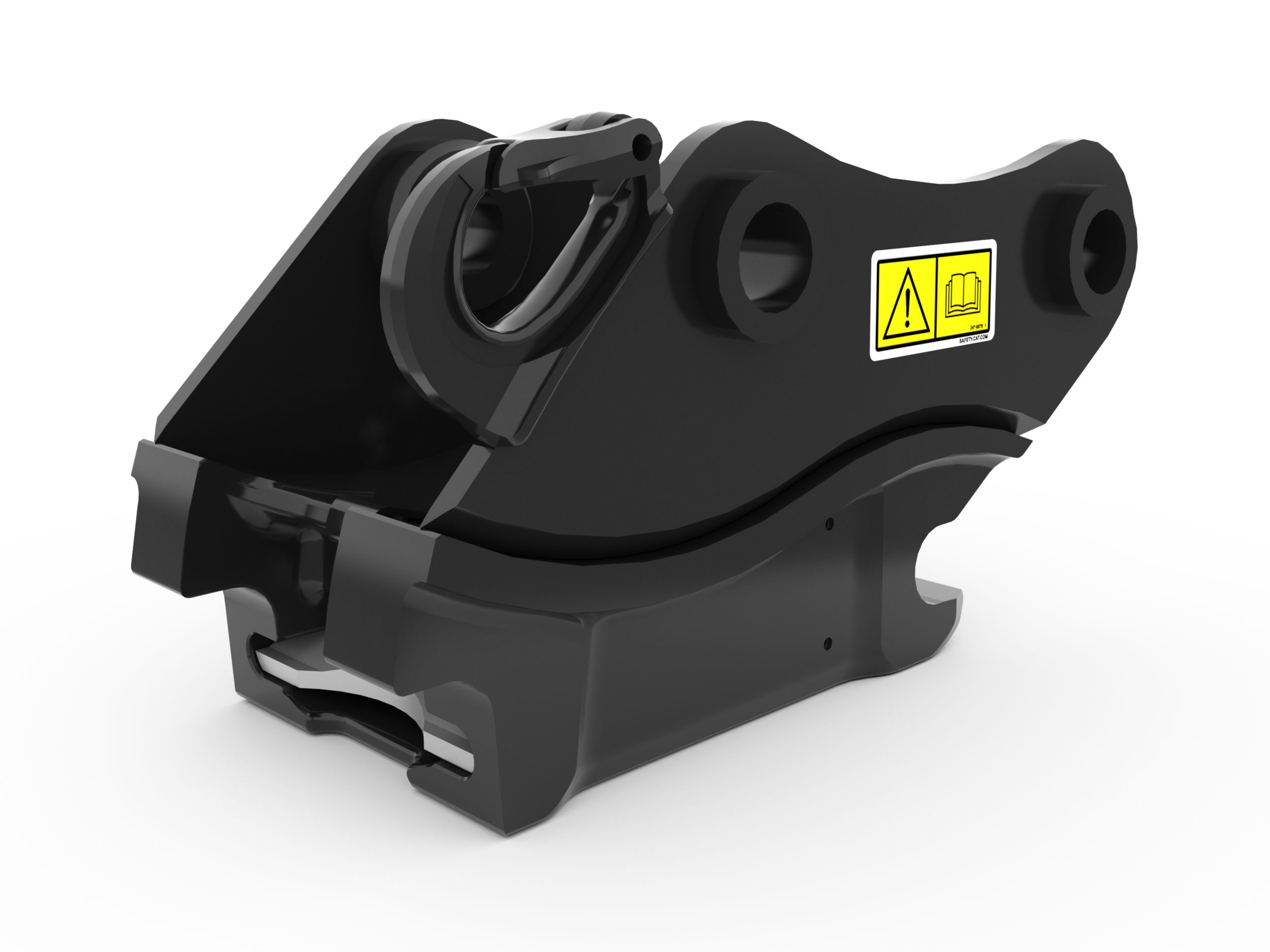

Schnellwechsler S S-40 Bolzengreifer, LCS für Minibagger, 5–6 Tonnen

Angebot anfragen Jetzt bestellen

Wichtige Spezifikationen

Gewicht: 108 lb; 49 kg

Kapazität Lasthaken: 4409.2 lb; 2000 kg

Breite: 11.1 "; 281 mm

S-40 Bolzengreifer, LCS für Minibagger, 5–6 Tonnen
Modell wechseln

Übersicht

Der Schnellwechsler S ist ein spezieller Schnellwechsler mit Bolzengreifer Er gewährleistet die Austauschbarkeit von Anbaugeräten innerhalb einer Flotte von Maschinen mit unterschiedlichen Plattformen. Zu seinen Hauptmerkmalen zählen: durchgängig fester Sitz, geringer Versatz und hohe Zuverlässigkeit.

Funktionen auf einen Blick

1-6 von 7 angezeigt

Hydraulische Zylinderblockade

Hydraulikzylinder mit integrierten Rückschlag-, Ansprechdruck- und Druckregelventilen. Das Verriegelungskontrollsystem (LCS) beinhaltet einen in den Hydraulikzylinder des Schnellwechslers integrierten elektronischen Positionssensor. Der Sensor liefert präzise und zuverlässige Eingaben an einen im Schnellwechsler montierten elektronischen Prozessor. Dieser Mikroprozessor kommuniziert digital über einen elektrischen Kabelstrang mit dem ECM des Minibaggers der nächsten Generation.

Verriegelungsanzeige

Mithilfe des Kontrollstabs kann der Fahrer aus der Fahrerkabine optisch kontrollieren, dass die Kupplung ordnungsgemäß in das Anbaugerät eingerastet ist.

Lasthaken

Dank dem integrierten Lasthaken kann der Bediener zu Hebearbeiten übergehen, ohne dafür das Werkzeug oder den Schnellwechsler wechseln zu müssen.

Niedrige Profil-/Bauhöhe

Die geringe Bauhöhe des Schnellwechslers mit minimalem Versatz hat eine minimale Reduzierung der Ausbrechkraft zur Folge.

Geschützte Komponenten

Alle Komponenten sind im Gehäuse des Schnellwechslers integriert und vor Verunreinigungen und möglichen Krafteinwirkungen geschützt.

Keilförmiger Verriegelungsmechanismus

Der keilförmige Verriegelungsmechanismus minimiert die Stoßbelastung auf den Hydraulikzylinder.

Mithilfe des Kontrollstabs kann der Fahrer aus der Fahrerkabine optisch kontrollieren, dass die Kupplung ordnungsgemäß in das Anbaugerät eingerastet ist.

Dank dem integrierten Lasthaken kann der Bediener zu Hebearbeiten übergehen, ohne dafür das Werkzeug oder den Schnellwechsler wechseln zu müssen.

Die geringe Bauhöhe des Schnellwechslers mit minimalem Versatz hat eine minimale Reduzierung der Ausbrechkraft zur Folge.

Alle Komponenten sind im Gehäuse des Schnellwechslers integriert und vor Verunreinigungen und möglichen Krafteinwirkungen geschützt.

Der keilförmige Verriegelungsmechanismus minimiert die Stoßbelastung auf den Hydraulikzylinder.

Das Verriegelungskontrollsystem (Locking Control System, LCS) mit Positionserfassung der Zylinder liefert eine elektrische Rückmeldung an die Maschine, die Cat®-Software benötigt, um den Status des Verriegelungssystems anzuzeigen.

Produktspezifikationen für S-40 Bolzengreifer, LCS für Minibagger, 5–6 Tonnen

Gewicht	108 lb 49 kg
Kapazität Lasthaken	4409.2 lb 2000 kg
Breite	11.1 " 281 mm
Gesamtlänge	19.5 " 496 mm
Gesamthöhe	10.7 " 271 mm
Bolzendurchmesser	1.8 " 45 mm
Maschinenklasse	Minibagger, 5–6 Tonnen Minibagger, 5–6 Tonnen
Schnittstellentyp	Bolzenbefestigung Bolzenbefestigung
Erforderliche Hydraulik	Eigene, werksmontiert Eigene, werksmontiert
Maximaler Betriebsdruck	4351.1 psi 300 bar
Schnellwechslertyp	S-40 Bolzengreifer S-40 Bolzengreifer

Produktspezifikationen für S-40 Bolzengreifer, LCS für Minibagger, 5–6 Tonnen

Herunterladen Drucken

Gewicht	108 lb 49 kg
Kapazität Lasthaken	4409.2 lb 2000 kg
Breite	11.1 " 281 mm
Gesamtlänge	19.5 " 496 mm
Gesamthöhe	10.7 " 271 mm
Bolzendurchmesser	1.8 " 45 mm
Maschinenklasse	Minibagger, 5–6 Tonnen Minibagger, 5–6 Tonnen
Schnittstellentyp	Bolzenbefestigung Bolzenbefestigung
Erforderliche Hydraulik	Eigene, werksmontiert Eigene, werksmontiert
Maximaler Betriebsdruck	4351.1 psi 300 bar
Schnellwechslertyp	S-40 Bolzengreifer S-40 Bolzengreifer

Vergleichen Sie S-40 Bolzengreifer, LCS für Minibagger, 5–6 Tonnen mit häufig verglichenen Modellen.

Wechseleinrichtungen – Hydraulikbagger

Ausgewählt

S-40 Bolzengreifer, LCS für Minibagger, 5–6 Tonnen

Gewicht: 108 lb; 49 kg
Kapazität Lasthaken: 4409.2 lb; 2000 kg
Breite: 11.1 "; 281 mm

Wechseleinrichtungen – Hydraulikbagger

S-40 Bolzengreifer für Minibagger, 5–6 Tonnen

Gewicht: 105.8 lb; 48 kg
Kapazität Lasthaken: 4409.2 lb; 2000 kg
Breite: 11.1 "; 281 mm

Details anzeigen

Wechseleinrichtungen – Hydraulikbagger

S-45 Bolzengreifer, LCS, 7–9 Tonnen

Gewicht: 209.4 lb; 95 kg
Kapazität Lasthaken: 6613.9 lb; 3000 kg
Breite: 13.5 "; 343 mm

Details anzeigen
