232D3

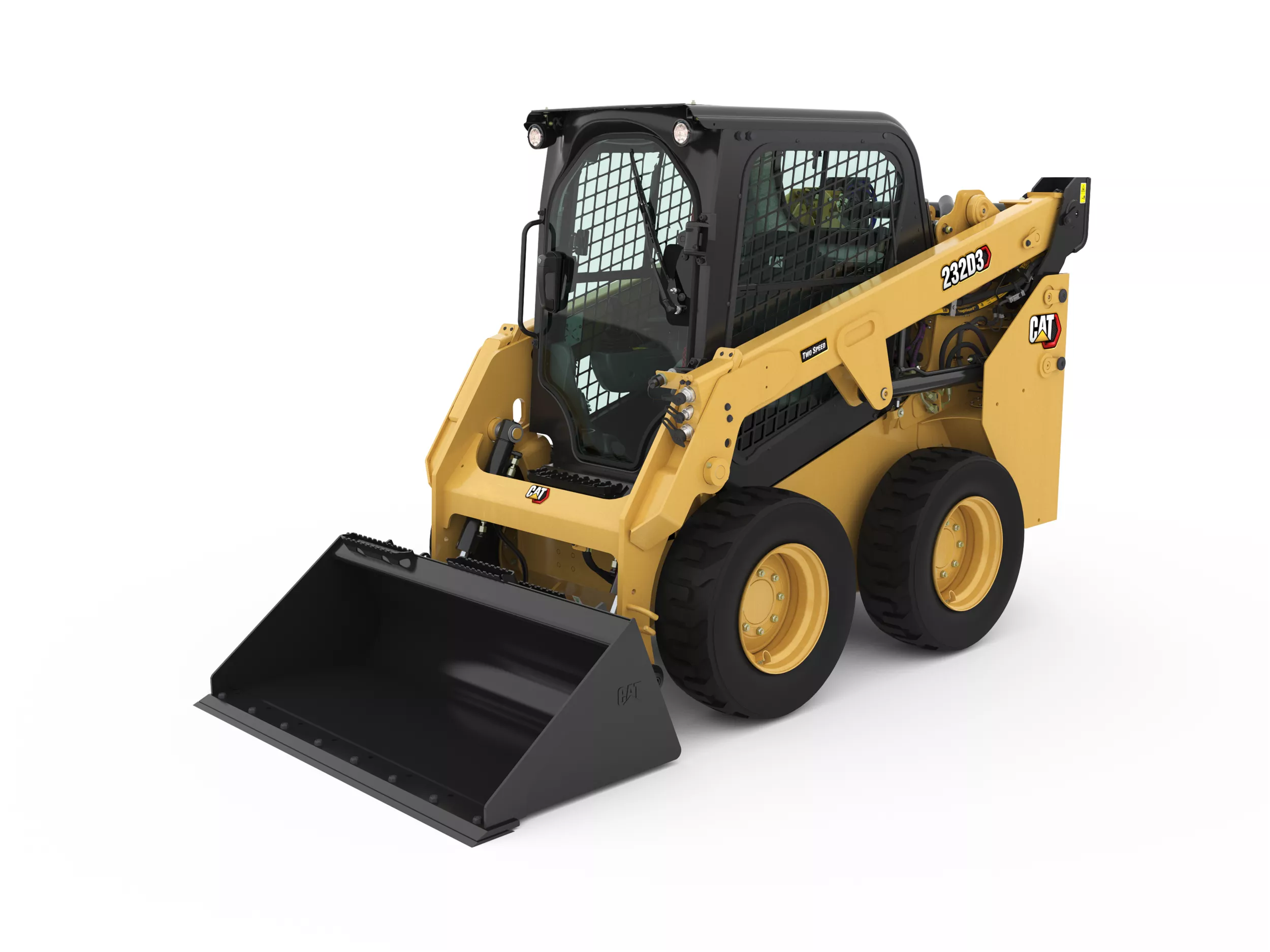

滑移轉向裝載機 232D3

要求報價 尋找代理商

金鑰規格

總功率 - SAE J1995
60.2 HP
44.9 kW
額定工作容量
1900 lb
865 kg
工作重量
6514 lb
2955 kg

總覽

舒適、性能。智慧。

Cat® 232D3 滑移轉向裝載機採用垂直起重設計,可提供延長的伸出距離和起重高度,讓卡車裝載更加快速、輕鬆。其穩定性與起重性能可帶來絕佳的物料裝卸能力。

優勢

15% 更寬敞的空間、駕駛員更舒適的設計

• 重新設計、更舒適的駕駛室
• 開閉幅度更大的車門,進出更便利

30% 新鏟斗系列產品的新功能

• 新工業性能鏟斗

智慧

• 提供更高境界的機具和工具相容性
• 整合式智慧科技,可自動控制更複雜的附件
- 業界第一
- 附件辨識
- 推土機控制
- 斜坡輔助

產品規格 232D3

總功率 - SAE J1995 60.2 HP 44.9 kW
淨功率 - SAE 1349 58.9 HP 44 kW
排量 134.3 in³ 2.2 l
行程 3.9 in 100 mm
缸徑 3.3 in 84 mm
淨飛輪功率 58.9 HP 44 kW
尖峰扭矩 - 1,500 rpm - SAE J1995 135 ft·lbf 183 N·m
淨功率 - ISO 9249 59.6 HP 44.4 kW
引擎型號 Cat C2.2† Cat C2.2†
附註 †引擎符合巴西 Mar-1 排放標準,相當於美國環保署 Tier 4 Interim 標準。 †引擎符合巴西 Mar-1 排放標準,相當於美國環保署 Tier 4 Interim 標準。
額定工作容量 1900 lb 865 kg
傾翻負載 3800 lb 1725 kg
掘起力 - 傾斜油缸 3928 lb 1782 kg
含選配配重時的額定工作容量 2000 lb 910 kg
附註 工作重量、操作技術規格及尺寸均以下列配置為基準:75 kg (165 lb) 駕駛員、所有油液、一段速、1,576 mm (62") 低型鏟斗、Cat 10 × 16.5 輪胎、標準流量液壓裝置、C1 駕駛室 (OROPS (Open Roll Over Protective Structure,開放式滾翻保護結構)、機械式座椅)、850 CCA 電池、手動快速接頭、無自動調平、無選配配重 (除非另有註明)。 工作重量、操作技術規格及尺寸均以下列配置為基準:75 kg (165 lb) 駕駛員、所有油液、一段速、1,576 mm (62") 低型鏟斗、Cat 10 × 16.5 輪胎、標準流量液壓裝置、C1 駕駛室 (OROPS (Open Roll Over Protective Structure,開放式滾翻保護結構)、機械式座椅)、850 CCA 電池、手動快速接頭、無自動調平、無選配配重 (除非另有註明)。
工作重量 6514 lb 2955 kg
附註 工作重量、操作技術規格及尺寸均以下列配置為基準:75 kg (165 lb) 駕駛員、所有油液、一段速、1,576 mm (62") 低型鏟斗、Cat 10 × 16.5 輪胎、標準流量液壓裝置、C1 駕駛室 (OROPS (Open Roll Over Protective Structure,開放式滾翻保護結構)、機械式座椅)、850 CCA 電池、手動快速接頭、無自動調平、無選配配重 (除非另有註明)。 工作重量、操作技術規格及尺寸均以下列配置為基準:75 kg (165 lb) 駕駛員、所有油液、一段速、1,576 mm (62") 低型鏟斗、Cat 10 × 16.5 輪胎、標準流量液壓裝置、C1 駕駛室 (OROPS (Open Roll Over Protective Structure,開放式滾翻保護結構)、機械式座椅)、850 CCA 電池、手動快速接頭、無自動調平、無選配配重 (除非另有註明)。
軸距 41.5 in 1054 mm
駕駛室頂部高度 79.9 in 2029 mm
輪胎之上的車輛寬度 58.9 in 1497 mm
離地間隙 6.7 in 170 mm
遠離角度 27.9° 27.9°
最大卸料角度 47.4° 47.4°
伸出距離 - 最大起重/卸料 25.7 in 653 mm
從中間至機器後方的迴轉半徑 59.6 in 1513 mm
長度 - 不含鏟斗 99.3 in 2523 mm
最大伸出距離 - 動臂與地面平行 49.2 in 1249 mm
鏟斗銷高度 - 搬運位置 8.4 in 214 mm
長度 - 含鏟斗接地 127.3 in 3233 mm
鏟斗銷伸出距離 - 最大起重 8.8 in 224 mm
擋架後翻角 - 最大高度 88.2° 88.2°
最大舉升與卸料時的間隙 88.7 in 2254 mm
鏟斗銷高度 - 最大起重 118.1 in 3001 mm
保險桿突出部分 - 後輪軸後方 35.2 in 894 mm
從中間至接頭的迴轉半徑 43.4 in 1102 mm
最大總高度 150.9 in 3832 mm
附註 工作重量、操作技術規格及尺寸均以下列配置為基準:75 kg (165 lb) 駕駛員、所有油液、一段速、1,576 mm (62") 低型鏟斗、Cat 10 × 16.5 輪胎、標準流量液壓裝置、C1 駕駛室 (OROPS (Open Roll Over Protective Structure,開放式滾翻保護結構)、機械式座椅)、850 CCA 電池、手動快速接頭、無自動調平、無選配配重 (除非另有註明)。 工作重量、操作技術規格及尺寸均以下列配置為基準:75 kg (165 lb) 駕駛員、所有油液、一段速、1,576 mm (62") 低型鏟斗、Cat 10 × 16.5 輪胎、標準流量液壓裝置、C1 駕駛室 (OROPS (Open Roll Over Protective Structure,開放式滾翻保護結構)、機械式座椅)、850 CCA 電池、手動快速接頭、無自動調平、無選配配重 (除非另有註明)。
從中間至鏟斗的迴轉半徑 77.8 in 1976 mm
液壓流量 - 標準 - 裝載機液壓壓力 3336 psi 23000 kPa
液壓流量 - 高流量 - 最大裝載機液壓流量 26 gal/min 99 l/min
液壓流量 - 高流量 - 液壓功率 (計算值) 50.9 HP 38 kW
液壓流量 - 標準 - 裝載機液壓流量 18 gal/min 69 l/min
液壓流量 - 高流量 - 最大裝載機液壓壓力 3336 psi 23000 kPa
液壓流量 - 標準 - 液壓功率 (計算值) 35.5 HP 26.5 kW
ROPS ISO 3471:2008 ISO 3471:2008
FOPS ISO 3449:2005 Level I ISO 3449:2005 Level I

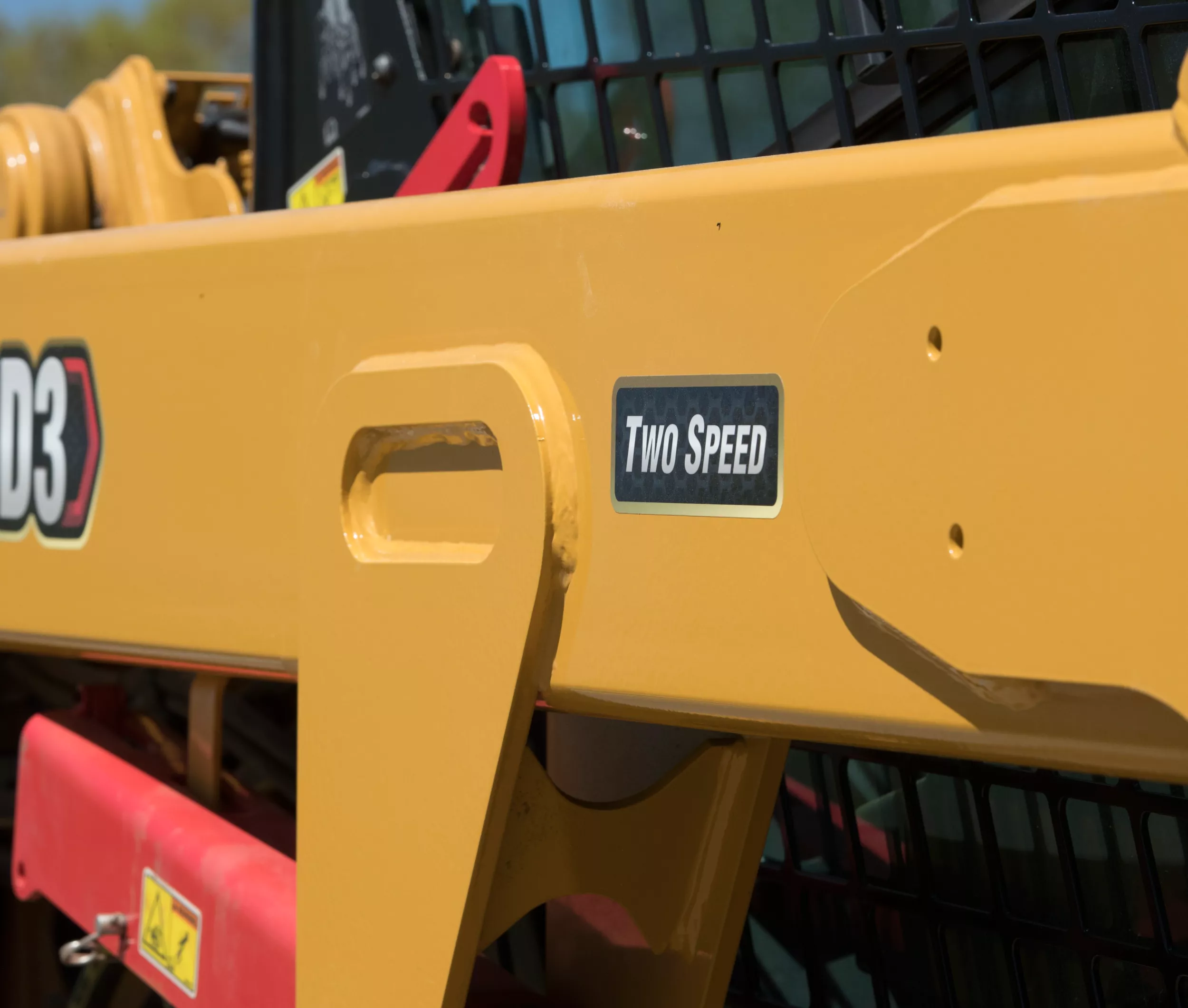

行駛速度 - 前進或倒退 - 雙速選配 11.1 mile/h 17.8 km/h
行駛速度 - 前進或倒退 - 一速 7.6 mile/h 12.3 km/h
冷卻系統 3.2 gal (美制) 12 l
引擎曲軸箱 2.6 gal (美制) 10 l
燃油箱 15.1 gal (美制) 57 l
液壓系統 11.9 gal (美制) 45 l
液壓油箱 9 gal (美制) 34 l
鏈條箱 - 每邊 1.8 gal (美制) 7 l
駕駛室內部* 83 dB(A) 83 dB(A)
駕駛室外** 101 dB(A) 101 dB(A)
附註 (2) **CE 標誌配置的聲功率位準乃根據 2000/14/EC 指定的測試程序及條件所測出之值。 **CE 標誌配置的聲功率位準乃根據 2000/14/EC 指定的測試程序及條件所測出之值。
附註 (1) *依據 ISO 6396:2008 聲明的動態駕駛員聲壓值。施作測量時,駕駛室門窗均處於關閉狀態,引擎冷卻風扇速度為最大速度的百分之 70。在不同的引擎冷卻風扇速度下,聲音位準可能有所差異。 *依據 ISO 6396:2008 聲明的動態駕駛員聲壓值。施作測量時,駕駛室門窗均處於關閉狀態,引擎冷卻風扇速度為最大速度的百分之 70。在不同的引擎冷卻風扇速度下,聲音位準可能有所差異。
空調 本機器的空調系統含氟化溫室氣體冷媒 R134a (全球暖化潛勢 = 1430)。此系統含 0.81 kg 的冷媒,具有等同於 1.158 公噸的二氧化碳。 本機器的空調系統含氟化溫室氣體冷媒 R134a (全球暖化潛勢 = 1430)。此系統含 0.81 kg 的冷媒,具有等同於 1.158 公噸的二氧化碳。

232D3 標準設備

電力

  • 12 伏特電力系統
  • 80 安培交流發電機
  • 點火鑰匙起動/熄火開關
  • 燈具:儀表背光、兩個後尾燈、兩個可調式前後鹵素燈、車頂燈
  • 倒車警報器
  • 850 CCA 重載型電池

駕駛員環境

  • 儀表:燃油量、工時表
  • 駕駛員警告系統指示器:空氣濾清器限制、交流發電機輸出、座椅扶手升高/駕駛員離開座椅、引擎冷卻液溫度、引擎油壓、預熱塞啟用、液壓濾清器限制、液壓機油溫度、駐車煞車接合
  • 外型符合人體工學的折入式座椅扶手
  • 控制連鎖系統,當駕駛員離開座椅或座椅扶手升高時:液壓系統停用、靜液壓變速箱停用、駐車煞車接合
  • ROPS 駕駛室打開,向上傾
  • FOPS I 級
  • 天窗和後車窗
  • 踏墊
  • 車內後視鏡
  • 12 伏特電源插座
  • 喇叭
  • 電子式手動 (刻度盤) 油門
  • 可調式操縱桿控制器
  • 防盜保全系統附 6 鍵鍵盤
  • 附網的儲物室

動力傳動系統

  • Cat C2.2,渦輪柴油引擎
  • 徑向密封雙濾心空氣濾清器
  • 液壓機油 S·O·SSM 取樣閥
  • 芯體式濾清器,液壓
  • 圓筒型濾清器,油水分離器
  • ATAAC/散熱器/液壓機油冷卻器 (並排式)
  • 彈簧致動、液壓釋放的停車煞車
  • 靜液壓變速箱
  • 四輪驅動鏈

其他

  • 可上鎖式引擎外罩
  • 長效防凍劑,-36°C (-33°F)
  • 機器繫緊點 (6)
  • 起重臂支承
  • 液壓機油油量目視儀表
  • 散熱器冷卻液液位目視儀表
  • 散熱器膨脹箱
  • Cat ToughGuard™ 軟管
  • 連續流量輔助液壓裝置
  • 重載型平頂快速切斷接頭,含整合式壓力釋放裝置
  • 分割型 D 形環使作業機具軟管沿著左側起重臂佈線
  • 信號燈電源插座
  • 引擎托架清除
  • 隨需變速風扇
  • Product Link™ PL240,蜂巢式

強制搭載設備

  • 標準或高流量液壓裝置
  • 快速接頭,機械或電動
  • 高能見度座椅安全帶 50 mm (2") 或 75 mm (3")
  • 歐盟預備套件 (僅限於歐洲)
  • 動力傳動系統:一段速、一段速含行駛控制、二段變速
  • 輪胎,10 × 16.5
  • 性能套件:
    – 性能套件 H1:標準流量 (無自動調平)
    – 效能套件 H2:標準流量液壓、雙向電子自動調平 (升起與降下)、作業機具鏟裝歸位系統、作業機具定位器,以及電子止住 (升起與降下)
    – 性能套件 H3:高流量液壓、雙向電子自動調平 (升起與降下)、作業機具鏟裝歸位系統、作業機具定位器,以及電子止住 (升起與降下)
  • 舒適套件:
    – 開放式 ROPS (C1):腳踏板油門、頂棚內襯、置杯架和座椅選擇 (加熱式高椅背空氣懸掛式座椅) (無加熱器或門)
    – 封閉式 ROPS 含 A/C (C3):腳踏板油門、頂棚內襯、加熱器和除霜器、側窗、置杯架、預留收音機位置、座椅選擇 (機械式懸吊或加熱式高椅背空氣懸掛式座椅) 和門 (玻璃或聚碳酸酯)

232D3 選配設備

選配設備

  • 外部配重
  • 旋轉信號燈
  • 引擎缸體加熱器 – 120V
  • 冷天操作機油液壓裝置
  • Product Link PL641,蜂巢式
  • 先進顯示器,含後視攝影機:全彩 127 mm (5") LCD (Liquid Crystal Display, 液晶顯示器) 螢幕、先進的多駕駛員安全系統、螢幕調整機具回應、靜液壓回應與低速控制;僅在歐洲是標準設備
  • Bluetooth® 收音機含麥克風 (AM/FM/天氣頻道接收器,含 USB 和輔助輸入接孔)
