القاطع الكهربائي Cat EGP القواطع الكهربائية وأدوات التحكم التي تعمل بالتوازي

طلب عرض أسعار البحث عن وكيل

المواصفات الرئيسية

التكوين: تستطيع القواطع الكهربائية التي تستند إلى وحدة التحكم المنطقية القابلة للبرمجة (PLC) والقابلة للتخصيص التحكم في العديد من مجموعات المولدات، وقواطع الربط والأحمال ومراقبتها إلى جانب مفاتيح النقل الخاصة بانخفاض التيار من أجل استخدامات الطاقة الاحتياطية أو استخدامات الطوارئ; تستطيع القواطع الكهربائية التي تستند إلى وحدة التحكم المنطقية القابلة للبرمجة (PLC) والقابلة للتخصيص التحكم في العديد من مجموعات المولدات، وقواطع الربط والأحمال ومراقبتها إلى جانب مفاتيح النقل الخاصة بانخفاض التيار من أجل استخدامات الطاقة الاحتياطية أو استخدامات الطوارئ

أوضاع التشغيل: جزيرة متعددة الوحدات ووضع استعداد متعدد الوحدات بأدوات تحكم ومكونات إضافية.; جزيرة متعددة الوحدات ووضع استعداد متعدد الوحدات بأدوات تحكم ومكونات إضافية.

الاستخدام: LV وMV (208 فولت - 38 كيلوفولت); LV وMV (208 فولت - 38 كيلوفولت)

القاطع الكهربائي Cat EGP
تغيير الموديل

عرض عام

توفر Caterpillar منتجات قياسية للقواطع الكهربائية بإمكانها دعم مجموعة كبيرة من الاستخدامات أو بإمكانها توفير نظام مصمم خصيصًا للإيفاء بالاحتياجات الخاصة بمشروعك. ويدعم منتج موازاة مولدات الطوارئ (EGP) الموازاة على موصل مولد معزول، كما أنه يشيع استخدامه في أنظمة الطاقة الرئيسية أو الأنظمة الاحتياطية للطوارئ. توفر منتجات القواطع الكهربائية القياسية من Caterpillar حلاً يجمع جميع عناصر مراقبة مجموعات مولدات Caterpillar والتحكم فيها في مجموعة واحدة. كما تقوم Caterpillar بتصميم قواطع كهربائية مخصصة وتصنيعها للإيفاء بمتطلبات ووظائف معينة للعملاء.

الفوائد

التشغيل التلقائي

تنسيق الموصل الخامد، وظائف توزيع الحمل/إضافة الحمل/ اختبار حمل-لا حمل

تقليل أوقات الشروع في التشغيل

وصلات شبكات عالية السرعة لمجموعة مولدات Caterpillar

عروض الطاقة المرنة

UL 891، UL1558، ANSI37.20 -Indoor، Outdoor، E-house

نظرة سريعة على الخصائص

القاطع الكهربائي EGP

شبكة تحكمية عالية السرعة
بدء/إيقاف تلقائي
تنسيق تلقائي "للموصل الهامد"
وظائف توزيع الحمل / إضافة الحمل القابلة للبرمجة
الاتصالات الشبكية للمحرك
حماية المولد
ضبط المحرك
تحديد الوضع
التحكم اليدوي/التلقائي القابل للتحديد
حماية بكلمة مرور لإعدادات الحماية والإعداد
الاختبار بحمل/بدون حمل
شاشة عاملة باللمس (HMI)
تنبيه متوافق مع NFPA 99/110
التنبيه مع آلة تنبيه صوتية
شاشة محاكاة التحكم في المحرك بمقاييس لعدد الدورات في الدقيقة، وجهد بطارية التيار المستمر، وضغط الزيت، ودرجة حرارة سائل تبريد المحرك، وعدد ساعات تشغيل المحرك، وعدد مرات بدء التشغيل

المواصفات المعدات القياسية المعدات الاختيارية

مواصفات المنتج لـ القاطع الكهربائي Cat EGP

الملخص الفني

التكوين	تستطيع القواطع الكهربائية التي تستند إلى وحدة التحكم المنطقية القابلة للبرمجة (PLC) والقابلة للتخصيص التحكم في العديد من مجموعات المولدات، وقواطع الربط والأحمال ومراقبتها إلى جانب مفاتيح النقل الخاصة بانخفاض التيار من أجل استخدامات الطاقة الاحتياطية أو استخدامات الطوارئ تستطيع القواطع الكهربائية التي تستند إلى وحدة التحكم المنطقية القابلة للبرمجة (PLC) والقابلة للتخصيص التحكم في العديد من مجموعات المولدات، وقواطع الربط والأحمال ومراقبتها إلى جانب مفاتيح النقل الخاصة بانخفاض التيار من أجل استخدامات الطاقة الاحتياطية أو استخدامات الطوارئ
أوضاع التشغيل	جزيرة متعددة الوحدات ووضع استعداد متعدد الوحدات بأدوات تحكم ومكونات إضافية. جزيرة متعددة الوحدات ووضع استعداد متعدد الوحدات بأدوات تحكم ومكونات إضافية.
الاستخدام	LV وMV (208 فولت - 38 كيلوفولت) LV وMV (208 فولت - 38 كيلوفولت)

أجهزة حماية المولد

أجهزة الحماية ANSI

15/25، و27/59، و81 O/U، و32، و40، و50، و51 15/25، و27/59، و81 O/U، و32، و40، و50، و51

المعلمات البيئية

الشهادات	حائز على شهادات IBC، وCBC، وUBC، وOSHPD حائز على شهادات IBC، وCBC، وUBC، وOSHPD
حاوية لوحة التحكم	بنية NEMA 1 أو NEMA 3R مستقلة بنية NEMA 1 أو NEMA 3R مستقلة
درجة حرارة التشغيل	0 درجة مئوية إلى 50 درجة مئوية 0 درجة مئوية إلى 50 درجة مئوية
درجة حرارة التخزين	-20 إلى 60 درجة مئوية -20 إلى 60 درجة مئوية
معايير الجهد المنخفض	NEMA SG-5، وCSA، وANSI C37.51، وANSI C37.20.1، وUL1558 أو UL 891، وNFPA 110، وNFPA 99 وNFPA 70 NEMA SG-5، وCSA، وANSI C37.51، وANSI C37.20.1، وUL1558 أو UL 891، وNFPA 110، وNFPA 99 وNFPA 70
معايير الجهد المتوسط	NEMA SG-5، وANSI / IEEE C37.20.2، وCSA-C22.2 رقم31-M89، وEEMAC G8-3.2، وNFPA 70، وNFPA 99، وNFPA 1110 NEMA SG-5، وANSI / IEEE C37.20.2، وCSA-C22.2 رقم31-M89، وEEMAC G8-3.2، وNFPA 70، وNFPA 99، وNFPA 1110

القاطع الكهربائي Cat EGP المعدات القياسية

القاطع الكهربائي EGP

يمكنك الاختيار من بين شاشتين ملونتين يعملان باللمس إحداها 19 بوصة بالموجات الصوتية السطحية والأخرى مقاومة 15 بوصة

زر التوقف في حالة الطوارئ لكل مولد

مفتاح تلقائي فوري

أداة التحكم في أولوية طلب المولد

زر التنبيه المسموع وكتم صوت آلة التنبيه

مفتاح التحكم في قاطع الدائرة بمؤشرات

القاطع الكهربائي Cat EGP المعدات الاختيارية

واجهة جدول البيانات

* يستخدم واجهة لنظام إدارة المبنى لمراقبة جميع معلمات النظام عبر Modbus RTU أو TCP

مرحل فحص مزامنة المكونات المعدنية التكميلية (جهاز ANSI 25)

* يوفر حماية مزامنة إضافية منفصلة

نظام مراقبة الطاقة عن بُعد

* لمراقبة حالة القاطع، التنبيهات، والقياس، ومعلمات التشغيل الأخرى

مواصفات المنتج لـ القاطع الكهربائي Cat EGP

تنزيل طباعة

الملخص الفني

التكوين	تستطيع القواطع الكهربائية التي تستند إلى وحدة التحكم المنطقية القابلة للبرمجة (PLC) والقابلة للتخصيص التحكم في العديد من مجموعات المولدات، وقواطع الربط والأحمال ومراقبتها إلى جانب مفاتيح النقل الخاصة بانخفاض التيار من أجل استخدامات الطاقة الاحتياطية أو استخدامات الطوارئ تستطيع القواطع الكهربائية التي تستند إلى وحدة التحكم المنطقية القابلة للبرمجة (PLC) والقابلة للتخصيص التحكم في العديد من مجموعات المولدات، وقواطع الربط والأحمال ومراقبتها إلى جانب مفاتيح النقل الخاصة بانخفاض التيار من أجل استخدامات الطاقة الاحتياطية أو استخدامات الطوارئ
أوضاع التشغيل	جزيرة متعددة الوحدات ووضع استعداد متعدد الوحدات بأدوات تحكم ومكونات إضافية. جزيرة متعددة الوحدات ووضع استعداد متعدد الوحدات بأدوات تحكم ومكونات إضافية.
الاستخدام	LV وMV (208 فولت - 38 كيلوفولت) LV وMV (208 فولت - 38 كيلوفولت)

أجهزة حماية المولد

أجهزة الحماية ANSI

15/25، و27/59، و81 O/U، و32، و40، و50، و51 15/25، و27/59، و81 O/U، و32، و40، و50، و51

المعلمات البيئية

الشهادات	حائز على شهادات IBC، وCBC، وUBC، وOSHPD حائز على شهادات IBC، وCBC، وUBC، وOSHPD
حاوية لوحة التحكم	بنية NEMA 1 أو NEMA 3R مستقلة بنية NEMA 1 أو NEMA 3R مستقلة
درجة حرارة التشغيل	0 درجة مئوية إلى 50 درجة مئوية 0 درجة مئوية إلى 50 درجة مئوية
درجة حرارة التخزين	-20 إلى 60 درجة مئوية -20 إلى 60 درجة مئوية
معايير الجهد المنخفض	NEMA SG-5، وCSA، وANSI C37.51، وANSI C37.20.1، وUL1558 أو UL 891، وNFPA 110، وNFPA 99 وNFPA 70 NEMA SG-5، وCSA، وANSI C37.51، وANSI C37.20.1، وUL1558 أو UL 891، وNFPA 110، وNFPA 99 وNFPA 70
معايير الجهد المتوسط	NEMA SG-5، وANSI / IEEE C37.20.2، وCSA-C22.2 رقم31-M89، وEEMAC G8-3.2، وNFPA 70، وNFPA 99، وNFPA 1110 NEMA SG-5، وANSI / IEEE C37.20.2، وCSA-C22.2 رقم31-M89، وEEMAC G8-3.2، وNFPA 70، وNFPA 99، وNFPA 1110

القاطع الكهربائي Cat EGP المعدات القياسية

طباعة

القاطع الكهربائي EGP

يمكنك الاختيار من بين شاشتين ملونتين يعملان باللمس إحداها 19 بوصة بالموجات الصوتية السطحية والأخرى مقاومة 15 بوصة

زر التوقف في حالة الطوارئ لكل مولد

مفتاح تلقائي فوري

أداة التحكم في أولوية طلب المولد

زر التنبيه المسموع وكتم صوت آلة التنبيه

مفتاح التحكم في قاطع الدائرة بمؤشرات

القاطع الكهربائي Cat EGP المعدات الاختيارية

طباعة

واجهة جدول البيانات

* يستخدم واجهة لنظام إدارة المبنى لمراقبة جميع معلمات النظام عبر Modbus RTU أو TCP

مرحل فحص مزامنة المكونات المعدنية التكميلية (جهاز ANSI 25)

* يوفر حماية مزامنة إضافية منفصلة

نظام مراقبة الطاقة عن بُعد

* لمراقبة حالة القاطع، التنبيهات، والقياس، ومعلمات التشغيل الأخرى

الكتيبات الترويجية للمنتجات وغير ذلك الكثير جاهزة للتنزيل!

تتوفر كتيبات منتجات Caterpillar وغيرها من المستندات المعلوماتية لأعمالك المتزايدة.

انظر كيف يقارن القاطع الكهربائي Cat EGP بالمنتجات التي تتم مقارنتها بشكل متكرر.

الطاقة الكهربائية

مختار

القاطع الكهربائي Cat EGP

التكوين: تستطيع القواطع الكهربائية التي تستند إلى وحدة التحكم المنطقية القابلة للبرمجة (PLC) والقابلة للتخصيص التحكم في العديد من مجموعات المولدات، وقواطع الربط والأحمال ومراقبتها إلى جانب مفاتيح النقل الخاصة بانخفاض التيار من أجل استخدامات الطاقة الاحتياطية أو استخدامات الطوارئ; تستطيع القواطع الكهربائية التي تستند إلى وحدة التحكم المنطقية القابلة للبرمجة (PLC) والقابلة للتخصيص التحكم في العديد من مجموعات المولدات، وقواطع الربط والأحمال ومراقبتها إلى جانب مفاتيح النقل الخاصة بانخفاض التيار من أجل استخدامات الطاقة الاحتياطية أو استخدامات الطوارئ
أوضاع التشغيل: جزيرة متعددة الوحدات ووضع استعداد متعدد الوحدات بأدوات تحكم ومكونات إضافية.; جزيرة متعددة الوحدات ووضع استعداد متعدد الوحدات بأدوات تحكم ومكونات إضافية.
الاستخدام: LV وMV (208 فولت - 38 كيلوفولت); LV وMV (208 فولت - 38 كيلوفولت)

الطاقة الكهربائية

لوحة التحكم الرئيسية EMCP 4.4

التكوين: المراقبة والتحكم عن بُعد لما يصل إلى 8 مجموعات مولدات عبر شبكة عالية السرعة. تمكين التشغيل المتوازي لمجموعة من مجموعات المولدات المزوَّدة بلوحات التحكم EMCP 4.4 بمصدر مرفق كهرباء واحد.; المراقبة والتحكم عن بُعد لما يصل إلى 8 مجموعات مولدات عبر شبكة عالية السرعة. تمكين التشغيل المتوازي لمجموعة من مجموعات المولدات المزوَّدة بلوحات التحكم EMCP 4.4 بمصدر مرفق كهرباء واحد.
أوضاع التشغيل: وضع الاستعداد لحالات الطوارئ، ووضع الجزيرة، التشغيل المتوازي مع مرفق الكهرباء; وضع الاستعداد لحالات الطوارئ، ووضع الجزيرة، التشغيل المتوازي مع مرفق الكهرباء
الاستخدام: LV وMV (208 فولت - 38 كيلوفولت); LV وMV (208 فولت - 38 كيلوفولت)

عرض التفاصيل

الطاقة الكهربائية

القاطع الكهربائي Cat XLM

التكوين: تستطيع القواطع الكهربائية التي تستند إلى وحدة التحكم المنطقية القابلة للبرمجة (PLC) والقابلة للتخصيص التحكم في العديد من مجموعات المولدات، وقواطع الربط، والمرافق، والأحمال ومراقبتها من أجل استخدامات موازاة المرافق; تستطيع القواطع الكهربائية التي تستند إلى وحدة التحكم المنطقية القابلة للبرمجة (PLC) والقابلة للتخصيص التحكم في العديد من مجموعات المولدات، وقواطع الربط، والمرافق، والأحمال ومراقبتها من أجل استخدامات موازاة المرافق
أوضاع التشغيل: الطاقة الاحتياطية للطوارئ، واستيراد/تصدير الطاقة، واستهلاك الطاقة وقت الذروة، وعمليات الحمل الأساسي بأدوات تحكم ومكونات إضافية. الانتقال المغلق إلى/من طاقة المولد; الطاقة الاحتياطية للطوارئ، واستيراد/تصدير الطاقة، واستهلاك الطاقة وقت الذروة، وعمليات الحمل الأساسي بأدوات تحكم ومكونات إضافية. الانتقال المغلق إلى/من طاقة المولد
الاستخدام: LV وMV (208 فولت - 38 كيلوفولت; LV وMV (208 فولت - 38 كيلوفولت

عرض التفاصيل

أدوات ومساعدة من الخبراء في كل مكان

معرض الوسائط

الصور

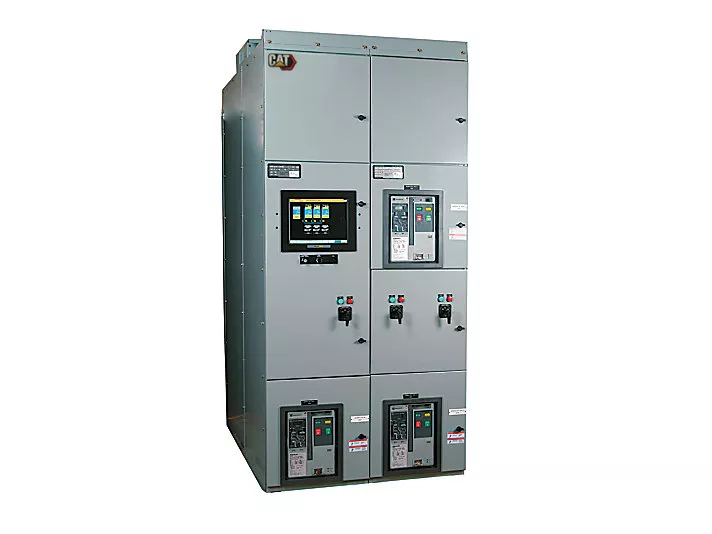

القاطع الكهربائي Cat EGP
