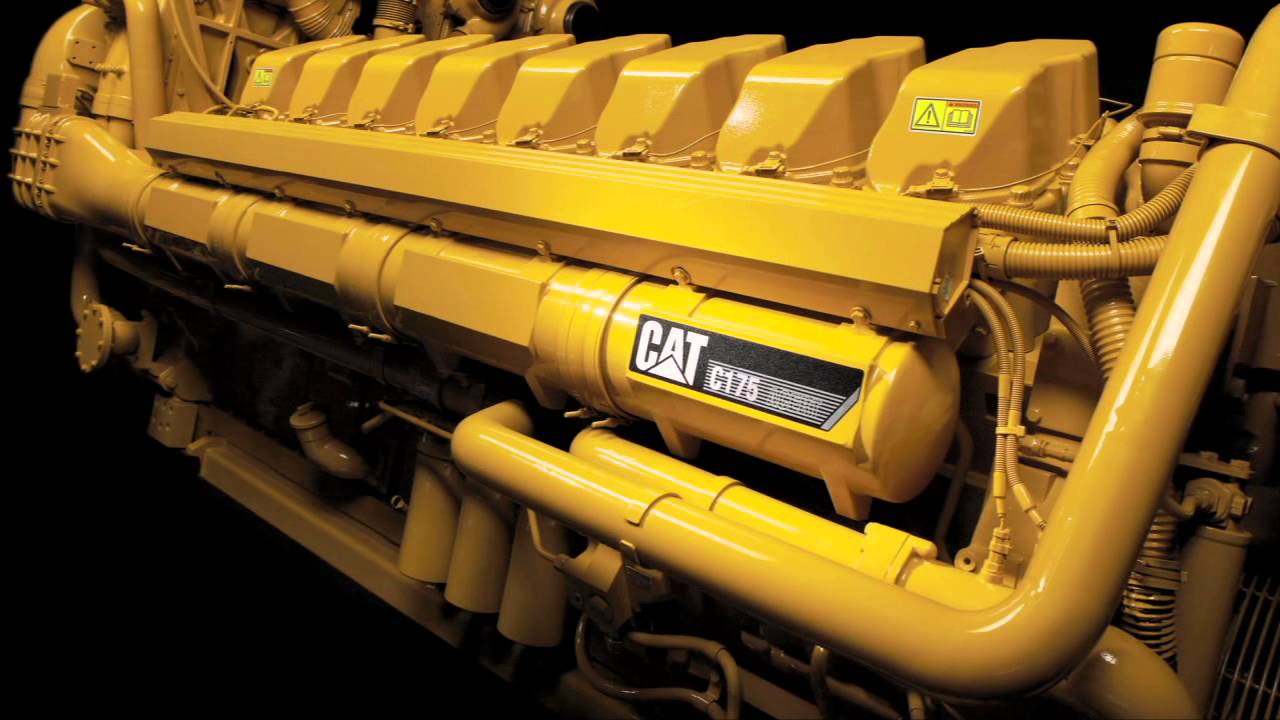

توليد الطاقة الكهربائية C175-16 من المستوى 4 النهائي (60 هرتز) المحرك C175-16 من المستوى 4 النهائي

C175-16 من المستوى 4 النهائي (60 هرتز) المعدات القياسية

MX-60

• - التحذير/إيقاف التشغيل مع مؤشرات LED مشتركة للإشارة إلى إيقاف التشغيل بمصابيح إشارة من أجل:

• - ضبط السرعة

• سطح أمامي محكم الغلق عن البيئة المحيطة

• - السرعة الزائدة

• اختبار المصابيح

• - توقف الطوارئ

• مثبتة بالمولد - موجهة للخلف

• فولت (L-L وL-N)

• أمبير (لكل طور والمتوسط)

• - تحكم تلقائي / بدء تشغيل / إيقاف

• تحكم تلقائي/بدء/إيقاف

• التشغيل بالتيار المستمر بجهد 24 فولت

• - انخفاض ضغط الزيت.

• - زيادة التيار (50/‏51)

• خيار جهاز التنبيه المحلي

• - ارتفاع درجة حرارة سائل التبريد.

• تجاوز السرعة

• - تسلسل طور المولد

• - انخفاض درجة حرارة سائل التبريد

• 12 مدخلاً رقميًا قابلاً للبرمجة

• كيلووات (لكل طور، والمتوسط، والنسبة المئوية)

• - توقف الطوارئ

• قياس فعلي للتيار المتردد بجذر متوسط المربع (RMS)، ثلاثي الأطوار، بدقة +/-0,25%

• - ارتباط بيانات وحدة الملحق

• جهد التيار المستمر بالفولت

• انخفاض مستوى سائل التبريد، وزيادة/انخفاض الجهد (27‏/59)

• - انخفاض مستوى سائل التبريد

• أدوات التحكم:

• - عدد ساعات التشغيل

• أمبير (لكل طور والمتوسط)

• - درجة حرارة سائل التبريد

• - جهد التيار المستمر بالفولت

• كيلوفولت أمبير (لكل طور، والمتوسط، والنسبة المئوية)

• - كيلوفولت أمبير (لكل طور، والمتوسط، والنسبة المئوية)

• - زيادة/انخفاض الجهد (27/‏59)

• - مؤقت تبريد المحرك.

• فشل البدء (التدوير الزائد)

• - عدد الدورات في الدقيقة

• - كيلوفولت أمبير تفاعلي - ساعة (الإجمالي)

• انخفاض مستوى سائل التبريد (يتطلب مستشعر سائل تبريد اختياريًا)

• 4 مخارج مرحل قابلة للبرمجة (النموذج A)

• معامل الطاقة (لكل طور والمتوسط)

• عكس الطاقة التفاعلية (كيلوفولت أمبير تفاعلي) (32 فولت مقدر)

• زر توقف الطوارئ

• - التردد (هرتز)

• زيادة/انخفاض التردد (81 o/u)

• فولت (L-L وL-N)

• التحذير/إيقاف التشغيل مع مؤشرات LED مشتركة للإشارة إلى إيقاف التشغيل بمصابيح إشارة من أجل:

• - معامل الطاقة (لكل طور والمتوسط)

• مخرجان رقميان قابلات للبرمجة

• - الإقرار بالتنبيه

• - ارتباط بيانات العميل (Modbus RTU)

• - سطح أمامي محكم الغلق عن البيئة المحيطة

• - أوصاف نصية للتنبيهات/الأحداث

• مؤشر رقمي من أجل:

• مؤقت تبريد المحرك

• 6 مداخل رقمية قابلة للبرمجة

• - فشل البدء (التدوير الزائد)

• ارتباط بيانات العميل (Modbus RTU)

• - ذراع تدوير المحرك

• مخرجان PWM قابلان للبرمجة

• - السرعة الزائدة

• كيلوفولت أمبير - ساعة (الإجمالي)

• ضغط غاز منخفض

• - زيادة/انخفاض التردد (‎81 o/u)

• ارتباط بيانات وحدة الملحق

• انخفاض درجة حرارة سائل التبريد

• 16 مخرجًا رقميًا قابلاً للبرمجة

• - كيلوفولت أمبير تفاعلي (لكل طور، والمتوسط، والنسبة المئوية)

• كيلوفولت أمبير (لكل طور، والمتوسط، والنسبة المئوية)

• - كيلووات (لكل طور، والمتوسط، والنسبة المئوية)

• ارتباط بيانات جهاز التنبيه التسلسلي

• لوحة EMCP 4.2B

• مخرجان مرحل قابلان للبرمجة (النموذج C)

• درجة حرارة سائل التبريد

• - كيلووات - ساعة (الإجمالي)

• ساعات التشغيل

• - عكس الطاقة التفاعلية (كيلو فولت أمبير تفاعلي) (32 فولت مقدر)

• وظائف الترحيل الوقائي القابلة للبرمجة:

• عدد الدورات في الدقيقة (RPM)

• - اختبار المصابيح

• 3 مخارج تناظرية قابلة للبرمجة

• زيادة التيار (50/‏51)

• الإقرار بالتنبيه

• - ارتفاع درجة حرارة سائل التبريد

• - القدرة العكسية (كيلووات) (32)

• كيلووات - ساعة (الإجمالي)

• درجة حرارة عالية لسائل التبريد

• - فشل البدء (التدوير الزائد)

• الاتصالات

• - انخفاض مستوى سائل التبريد (يتطلب مستشعر سائل تبريد اختياريًا)

• دورة تدوير المحرك

• تشمل وحدة التحكم EMCP 4.2B:

• عكس الطاقة (كيلووات) (32)

• - قياس فعلي للتيار المتردد بجذر متوسط المربع (RMS)، ‏3 أطوار، بدقة +/-0,25%

• التردد (هرتز)

• - التشغيل بالتيار المستمر بجهد 24 فولت

• أوصاف نصية للتنبيهات/الأحداث

• 3 مداخل تناظرية قابلة للبرمجة

• ضبط السرعة

• - انخفاض ضغط الزيت.

نظام التبريد

• مجموعة الرادياتير، يتم شحنها مفكوكة

• واقيات المروحة والسير

• تبريد المبرد اللاحق المزوَّد بدائرة مستقلة (SCAC)

• مستشعر سائل التبريد - (2 يتم شحنهما مفكوكان: 1/4-18 و1/2-14 NPTF)

• خط تصريف سائل التبريد والصمامات

نظام العادم

• ميزات وحدة تحديد الجرعات بوحدة الانبعاثات النظيفة (CEM):

• وحدة الانبعاثات النظيفة (CEM) المعزولة

• فلتر سائل عادم الديزل (DEF)

• وحدة تحديد الجرعات بوحدة الانبعاثات النظيفة (CEM)

• عدة التوصيلات الكهربائية من وحدة تحديد الجرعات إلى وحدة الانبعاثات النظيفة (CEM)

• فلتر الهواء

• الحماية من التجمد

• 120 فولت من التيار المتردد

• مجمع العادم الجاف

• مخارج بشفة في وحدة الانبعاثات النظيفة (CEM) بالداخل (21,2 بوصة) وبالخارج (25 بوصة)

• خطوط الهواء وسائل عادم الديزل (DEF) المسخن من وحدة تحديد الجرعات إلى وحدة الانبعاثات النظيفة (CEM)

نظام الوقود

• فلاتر وقود ثانوية/ثلاثية

• فلتر الوقود الأساسي/فاصل المياه عن الوقود

• 3 فلاتر، يتم شحنها مفكوكة - يمكن تركيبها على قضبان الإطارات (تتطلب وصلة مرنة من الوكيل)

• 10 ميكرونات من النوع الدوار

• 3 فلاتر، مُثبتة في المحرك

• 4 ميكرونات من النوع الدوار

• 10 ميكرونات من النوع الدوار

المولد والملحقات

• يتضمن منظم الجهد الرقمي من Caterpillar ‏(CDVR):

• مغناطيس دائم

• وصلات قضيب التوصيل (MV)، وصندوق توسعة بالجانب الأيمن، ومدخل سفلي للكابلات: - الموديلات 60 هرتز: نمط فتحات قياسي متوافق مع معايير NEMA

• عزل من الفئة H وفقًا لمعايير NEMA، وارتفاع درجة حرارة من الفئة H عند درجة حرارة محيطة تصل إلى 40 درجة مئوية (105 درجات مئوية للطاقة الرئيسية / 130 درجة مئوية للطاقة الاحتياطية)

• منع تداخل الترددات اللاسلكية

• مولدات النطاق 3000 (متوسطة الجهد/عالية الجهد)

• 6 أسلاك

• إمكانية الميل التفاعلي

• ارتفاع درجة حرارة الفئة H عند درجة حرارة محيطة تصل إلى 40 درجة مئوية (125 درجة مئوية للطاقة الرئيسية/150 درجة مئوية للطاقة الاحتياطية)

• لف النموذج

• استشعار ثلاثي الأطوار للجهد

• الوضعان كيلوفولت أمبير تفاعلي/معامل الطاقة (KVAR/PF)

• صندوق توسعة بالجانب الأيمن، ومدخل سفلي للكابلات

• ثلاثي الأطوار بدون فرشاة، قطب بارز

• مسخن الوحدة المانع للتكاثف

• وحدات اكتشاف درجة حرارة المقاومة (RTD) البلاتينية للعضو الساكن وفقًا لمعايير IEC (معامل درجة الحرارة 0,00385)

• جهاز مراقبة الصمام الثنائي لجهاز الاستثارة

• مولدات النطاق 1800 (منخفضة الجهد/متوسطة الجهد)

• محدد الحد الأدنى/الحد الأقصى لجهاز الاستثارة

• وصلات قضيب التوصيل (منخفضة الجهد)، ومدخل علوي للكابلات مُثبت في المنتصف. الموديلات 60 هرتز: نمط فتحات قياسي متوافق مع معايير NEMA

• عزل من الفئة H وفقًا لمعايير NEMA

نظام التنظيم

• ADEM A4

• الإغلاق المتكرر (الحماية من السرعة الزائدة من خلال نظام استشعار مزدوج السرعة)

نظام التشحيم

• فلتر الزيت، فتحة التعبئة وعصا القياس

• مضخة زيت التشحيم من النوع الترسي

• مبرد زيت تشحيم متكامل

• زيت التشحيم

• التشحيم المسبق - يلزم لتطبيقات الطاقة الرئيسية، والمتواصلة؛ واختياريًا لتطبيقات الطاقة الاحتياطية

• خطوط تصريف الزيت والصمام

• التخلص من الأدخنة

نظام التثبيت

• البطاريات ورف البطارية مع الكابلات

• مفتاح فصل البطارية

• حوامل مطاطية مانعة للاهتزاز (تشحن مفكوكة)

• موتوران لبدء التشغيل الكهربائي بجهد 24 فولت

• القضبان - المحرك/المولد

إرشادات الخدمة

• فحصان خاصان بالصيانة الوقائية

الأغراض

• * بالنسبة للتطبيقات عالية الجهد، يقوم العميل بتوفير استشعار ثانوي بجهد قدره 120 فولت، واستشعار تيار ثانوي بقدرة 5 أمبير، وعدة التوصيلات الكهربائية بين المجموعة ولوحة التحكم EMCP4.3 (يتوفر رسم). يتم تركيب منظم الجهد الرقمي من Caterpillar ‏(CDVR) في حامل على الحائط.

• الدهان - بأصفر Caterpillar والقضبان والرادياتير بالأسود شديد اللمعان

• *بالنسبة إلى لوحة التحكم EMCP4.3 عالية الجهد: تشمل لوحة التحكم التي تركَّب على الحائط ـ تشحن مفكوكة ـ للعميل وضفيرة توصيل بيني بطول 7,5 أمتار.

• الخدمة من الجانب الأيمن (باستثناء خدمة فلتر الزيت للموديلات بتردد 60 هرتز: الخدمة من الجانب الأيسر

• دوران موافق لمعيار SAE

• الحدافة ومبيت الحدافة - معيار SAE رقم 00

نظام مدخل الهواء

• منظف الهواء؛ 4 أحادي العنصر من نوع العلبة مع مؤشر (مؤشرات) الخدمة.

• منظف هواء أحادي المرحلة

C175-16 من المستوى 4 النهائي (60 هرتز) المعدات الاختيارية

نظام مدخل الهواء

• منظف هواء أحادي المرحلة

لوحات التحكم

• خيارات واجهة العميل

• مكان تركيب وصلة التيار المتردد - التيار المستمر للعميل - منخفضة الجهد / متوسطة الجهد

• لوحة التحكم EMCP 4.4 (تتطلب مجموعة منخفضة الجهد من النطاق 1800)

• ضبط السرعة عن بُعد

• مراقبة عبر نظام Modbus للمجموعات

• باب لوحة بميزة حماية من التخريب

• زر E-Stop (الإيقاف في حالة الطوارئ) - للاستخدام مع مولدات النطاق 3000 ولوحة التحكم EMCP4.3 فقط

• مراقبة درجة حرارة المولد

• مكان تركيب لوحة التحكم EMCP - منخفضة الجهد / متوسطة الجهد (يتطلب مولدًا من النطاق 1800)

• وحدة مشاركة الحمل

• منظم مشاركة الحمل/اللوحة الإضافية والصندوق الإضافي (منخفض الجهد)

• وحدات جهاز التنبيه

نظام التبريد

• دوائر المبرد اللاحق المزوَّد بدائرة مستقلة (SCAC)

• الرادياتير المُثبَّت بالمجموعة

• الرادياتيرات البعيدة

• مبرد الوقود

العادم

• أنظمة تجميع/مجمع العادم

نظام الوقود

• فلتر الوقود الرئيسي

الأغراض

• الدهان - ألوان (غير أصفر Caterpillar) أو دهانات عالية الجودة

• شعار US aid

المولد والملحقات

• محولات التيار التفاضلية (DCT): - محولات التيار التفاضلية من الفئة 5، و9 و15

• طقم مسخن الوحدة

• 480 فولت، المولدات (متوسطة الجهد) 60 هرتز، ثلاثي الأطوار، 1800 دورة في الدقيقة، FW، وPM، و6 أسلاك، الخطوة = 0,6667 - النطاق 1800 و3000

• ترموستات لمسخن الوحدة

• 480 فولت، المولدات (منخفضة الجهد) 60 هرتز، ثلاثي الأطوار، 1800 دورة في الدقيقة، وFW، وPM، و6 أسلاك، الخطوة = 0,6667 - النطاق 1800

مجموعة أجهزة القياس

• عدة التوصيلات الكهربائية - التوصيل البيني لوحدة التحكم الإلكتروني (ECM)

• البيرومتر والمزدوجات الحرارية

نظام التشحيم

• مضخة التشحيم المسبق الكهربائية

• زيت التشحيم

• وعاء الزيت بحوض الزيت القياسي

• صمام تصريف حوض الزيت

• فلاتر الزيت

• مسخن زيت التشحيم

أنظمة علبة المرافق

• صمامات تصريف الانفجارات

نظام التثبيت

• عوازل اهتزاز طولي زنبركية

• حوامل مطاطية مانعة للاهتزاز

• عوازل اهتزاز تتوافق مع معايير IBC - تشحن مفكوكة

وصلات الطاقة

• قواطع دائرة 3 أقطاب مقدرة بنسبة 100% ومدرجة بقوائم UL بقدرة 5000 أمبير

• قضبان توصيل جانبية/خلفية التثبيت (منخفضة الجهد)

• خيارات توصيل الطاقة متوسطة الجهد: قضبان التوصيل جانبية/خلفية التثبيت بمولد من النطاق 1800 - قضيب توصيل nema متوسط الجهد بالجانب الأيسر - قضيب توصيل nema متوسط الجهد بالجانب الأيمن

• قواطع دائرة 3 أقطاب مقدرة وفقًا لمعايير IEC بقدرة 5000 أمبير

• وصلات قضبان توصيل بالدعامة المركزية (منخفضة الجهد)

• الوصلة الأرضية المحايدة - (متوسطة الجهد)

• خيارات مدخل الكابلات (LV)

• وصلات قاطع Masterpack

• عدة التوصيلات الكهربائية لقاطع الدائرة

• أغطية وصلات الطاقة

• خيارات مدخل الكابلات - النطاق 1800 (متوسط الجهد)

• مجموعة التحكم (منخفضة الجهد) - الحاويات

• قواطع الدائرة الكهربائية المثبتة بالمجموعة الاختيارية (منخفضة الجهد)

• قواطع دائرة 3 أقطاب مقدرة بنسبة 100% ومدرجة بقوائم UL بقدرة 4000 أمبير

• قواطع دائرة 3 أقطاب مقدرة وفقًا لمعايير IEC بقدرة 4000 أمبير

أدوات الخدمة - مجموعات الحذافة

• التحكم في المجموعة المشغلة بواسطة الهواء

• مجموعة المحرك

• دليل المجموعة

• محرك يعمل بالهواء

الاختبارات / التقارير الخاصة

• تقرير تحليل الاهتزاز الالتوائي (TVA) لجهاز توليد الطاقة القياسي

• تقرير تحليل الاهتزاز الالتوائي (TVA) لجهاز توليد الطاقة المخصص

• شحنة اختبار المحرك القياسي

• تقرير اختبار PGS عند معامل الطاقة 0,8

• تقرير اختبار المولد

• تقرير اختبار PGS عند معامل الطاقة 1,0

• اختبار استهلاك الوقود

البدء/الشحن

• مجموعة بطاريات للخدمة الشاقة بالحوامل

• مجموعة أسلاك مسخن مياه الدثار

• سخانات مياه الدثَّار

• صندوق توزيع الطاقة بجهد 24 فولت

• شواحن بطاريات بقدرة 35 و50 أمبير

• الأغطية - أماكن بادئ الحركة

• موتور بدء التشغيل الكهربائي بجهد 24 فولت

• موتور بدء التشغيل بالهواء

• مجموعة بطاريات بجهد 24 فولت - جافة
