Cargador portátil para equipos MEC500

Consultar Precio Buscar un distribuidor

Especificaciones principales

Potencia nominal (entrada de CA): 500 kW; 500 kW

Gama de voltaje (entrada de CA): 400-660 VCA; 400-660 VCA

Gama de frecuencia: 50 o 60Hz; 50 o 60Hz

MEC500
Cambiar modelo

Descripción general

CARGA RÁPIDA. CARGA SEGURA. CARGA EN EL LUGAR DE TRABAJO.

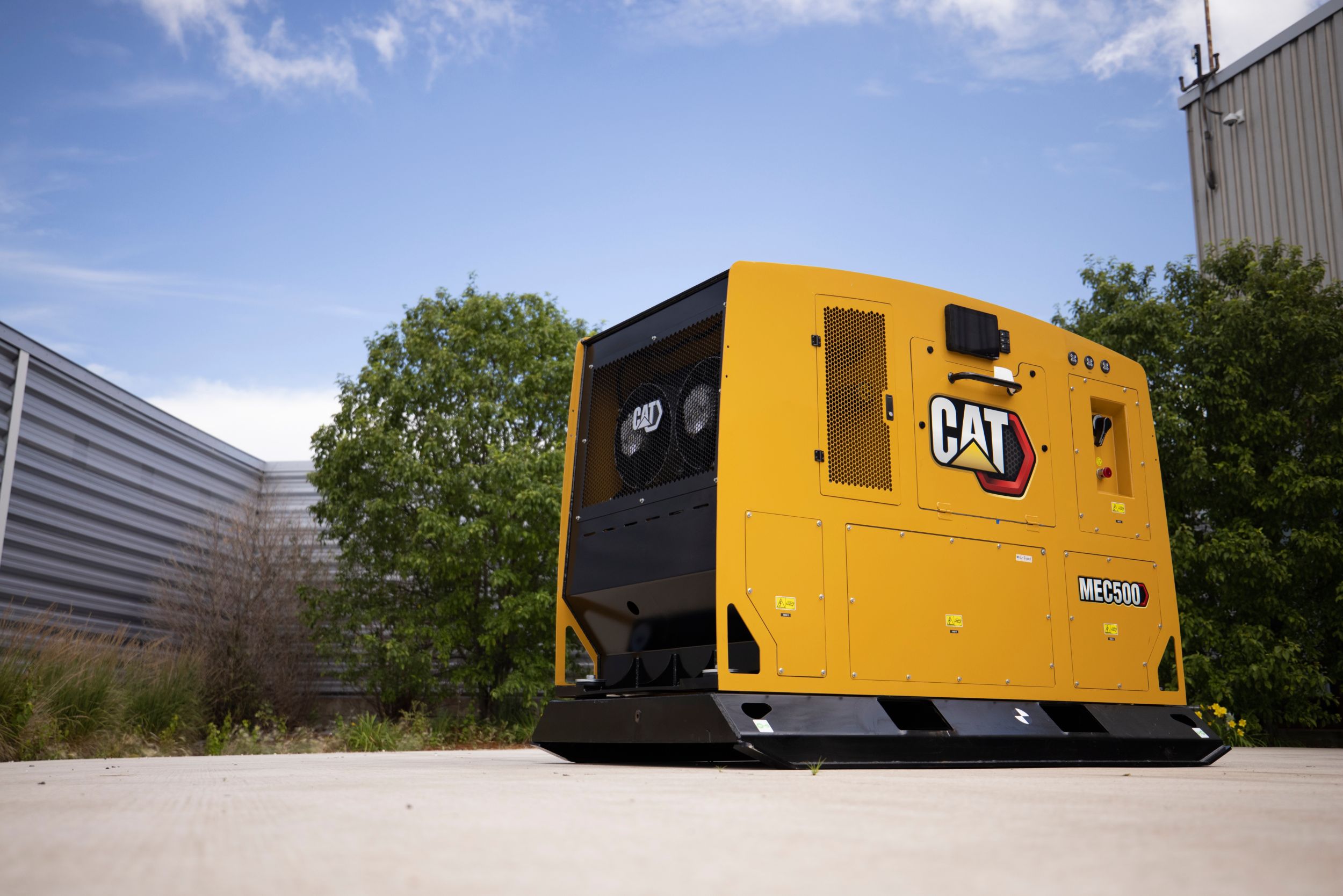

El Cargador Portátil para Equipos MEC500 Cat® es el primero de su clase diseñado para el sector de la minería. Es un sistema autónomo de carga rápida creado para ofrecer una carga veloz y segura donde sea necesario.

Beneficios

Construido para durar

El cargador cumple con el estándar IP66 y los componentes críticos tienen protección contra el agua y la entrada de polvo. También cumple con los estándares ISO 2867, por lo que está protegido contra el desprendimiento de rocas pequeñas.
Los componentes clave tienen montajes de aislamiento contra las vibraciones o la actividad sísmica.

Carga rápida

El MEC500 proporciona una carga rápida y de alta potencia donde sea necesario. Para lograr la carga ultrarrápida de la batería, se conectan dos unidades en paralelo para cargar las LHD (Load Haul Dumps, Máquinas de carga, acarreo y descarga) en menos de 20 minutos.

Portátil

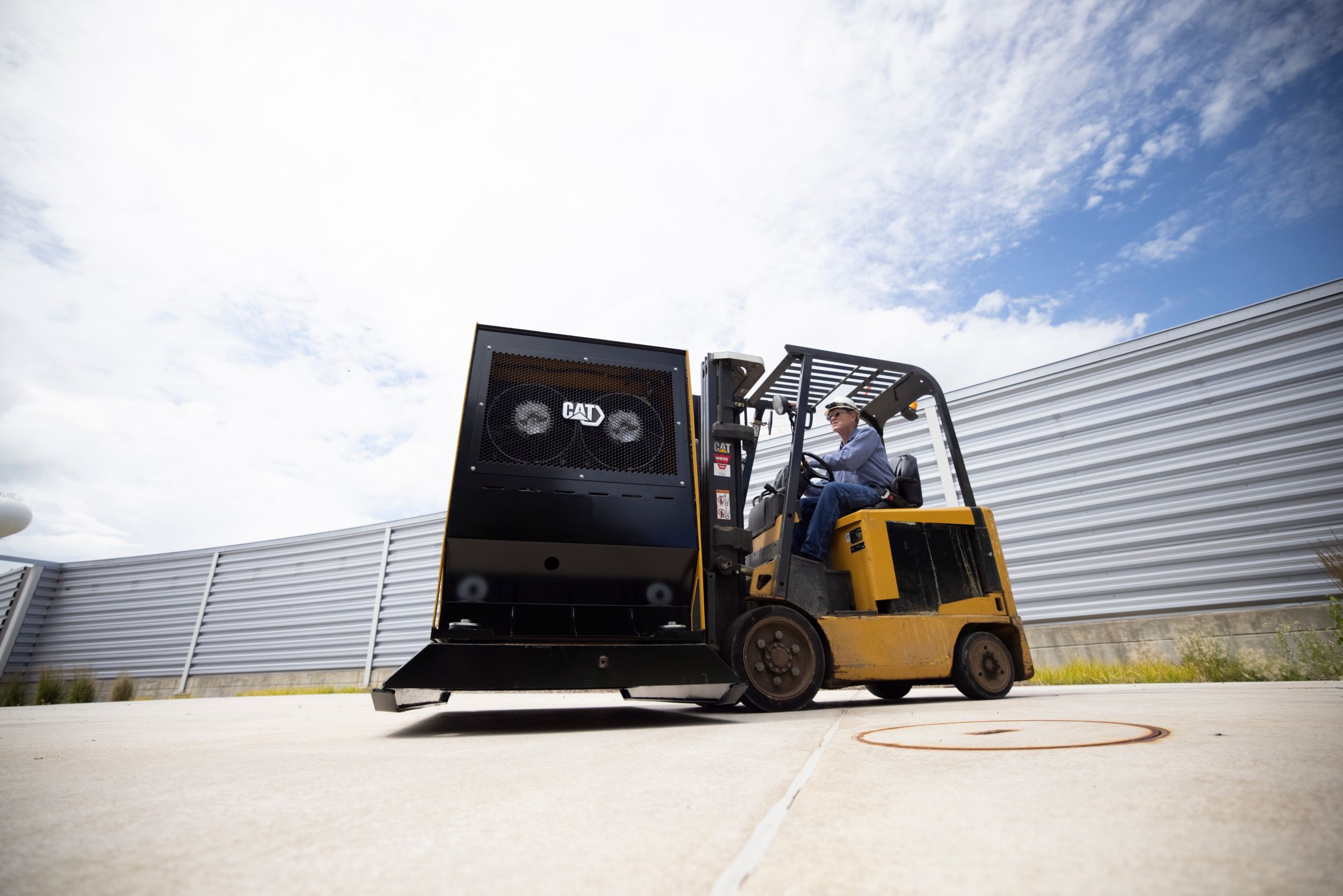

El cargador cuenta con un soporte de patín y cáncamos para montacargas integrados. Además, se puede trasladar de manera eficiente al lugar donde se está usando el equipo mediante remolque o montacargas.

Características de un vistazo

Carga de batería ultrarrápida

Capacidad de salida de 300-1.000 voltios
Capacidad de salida de corriente de 0-700 A
Potencia de hasta 500 kW
Regeneración de potencia hacia la red de suministro
Capacidad de aumento de voltaje para ajustar los voltajes de entrada variables
Corriente de salida ajustable para distintos tipos/tecnologías de batería
Posibilidad de poner en paralelo con otras unidades para aumentar la capacidad de potencia
Extremo delantero activo de CA-CC de tres fases para el control de potencia de entrada de cuatro cuadrantes
Salida de convertidor de CC-CC intercalado de tres fases para un control de voltaje estricto y un rizado de corriente mínimo

Confiabilidad incorporada

Se puede arrastrar mediante la base deslizante o levantar con un cucharón o con horquillas. La unidad se puede descender a un pozo minero con cáncamos de levantamiento para equipo militar.
La unidad está preparada para las vibraciones fuertes, la actividad sísmica y la carga de impacto y tiene montajes de aislamiento en la base deslizante. Además, los Módulos de Control Electrónico (ECM, Electronic Control Modules) también cuentan con montajes de aislamiento
Debido a que la unidad tiene el grado de protección IP66 según el estándar IEC 60529, los componentes críticos del MEC500 están protegidos contra el polvo y el agua, al igual que las secciones de la carcasa donde se realizan las conexiones de entrada y salida.
Elementos incorporados: aire acondicionado sellado, deshumidificación, un radiador Cat integrado y dos ventiladores de enfriamiento bajo demanda.
Está diseñado para soportar el impacto del desprendimiento de rocas pequeñas de acuerdo con los estándares ISO 2867.
El cable de carga patentado de Cat (disponible con longitudes de 10 o 15 m/33' o 49') tiene un recubrimiento de metal para aumentar la protección mecánica y eléctrica.
Tiene capacidades de altitud de entre 3.600 m (11,800') en la superficie y de 4.500 m (14,700') bajo tierra.

Seguro y fácil de usar

El cargador realiza una revisión de la resistencia del material aislante y de cortocircuito en el cable antes de energizar la salida.
Si se carga el LHD R1700 Cat, todas las funciones de carga se pueden gestionar desde el teclado de la Máquina R1700. Se puede configurar el inicio automático para que la carga comience una vez que se realice la conexión a la máquina.
Si se carga equipo alternativo, se puede usar un teclado sencillo de 6 funciones para iniciar y detener el cargador.
Si un conector se desenchufa sin que se presione el botón de detención, el cargador iniciará un procedimiento de parada de emergencia.
Una pantalla integrada en el MEC500 simplifica los diagnósticos y la solución de problemas. El puerto de carga de R1700 mide constantemente la temperatura, el voltaje y la corriente para detectar fallos. Los fallos o fallas se notifican al operador en la pantalla y mediante advertencias audibles.
El sistema de gestión del vehículo a batería le indica al MEC500 exactamente lo que se necesita. Si las baterías de la máquina necesitan una carga de 600 A, el MEC500 les envía 600 A. Para mayor comodidad, el operador de la máquina puede supervisar el ciclo de carga desde el interior de la cabina o desde la pantalla instalada en el MEC500.
El cargador cuenta con monitores de aislamiento de línea incorporados en las salidas de CA y CC. Cuando se ponen en paralelo varios cargadores, estos monitores se sincronizan automáticamente para proporcionar una protección contra fallas de puesta a tierra integral y continua.
Es necesario instalar un transformador de aislamiento cerca del cargador.

Especificaciones del producto para MEC500

Descargar Imprimir

Especificaciones eléctricas

Potencia nominal (entrada de CA)	500 kW 500 kW
Gama de voltaje (entrada de CA)	400-660 VCA 400-660 VCA
Gama de frecuencia	50 o 60Hz 50 o 60Hz
Suministro de entrada (entrada de CA)	Aislamiento Terra (IT, Insulated Terra) de tres fases Aislamiento Terra (IT, Insulated Terra) de tres fases
Salida de voltaje	300-1.000 VCC 300-1.000 VCC
Corriente nominal (salida de CC)	700 A 700 A
Salida de cable: conector patentado de Cat	700 A 700 A
Salida de cable: conector CCS (opcional)	200 A (con enfriamiento de líquido opcional hasta 500 A en desarrollo) 200 A (con enfriamiento de líquido opcional hasta 500 A en desarrollo)

Especificaciones térmicas

Gama de temperatura ambiente de operación	De -25 a +50 °C (de 13 a 122 °F) De -25 a +50 °C (de 13 a 122 °F)
Almacenamiento	De -40 a +80 °C (de -40 a +176 °F) De -40 a +80 °C (de -40 a +176 °F)

Estándares de carga

Interfaz de control	CAN CAN
Tipo de control	IEC 61851-23/24 (con CAN) IEC 61851-23/24 (con CAN)
Cumplimiento y seguridad	CSA M421; UL2202 (en desarrollo) CSA M421; UL2202 (en desarrollo)
