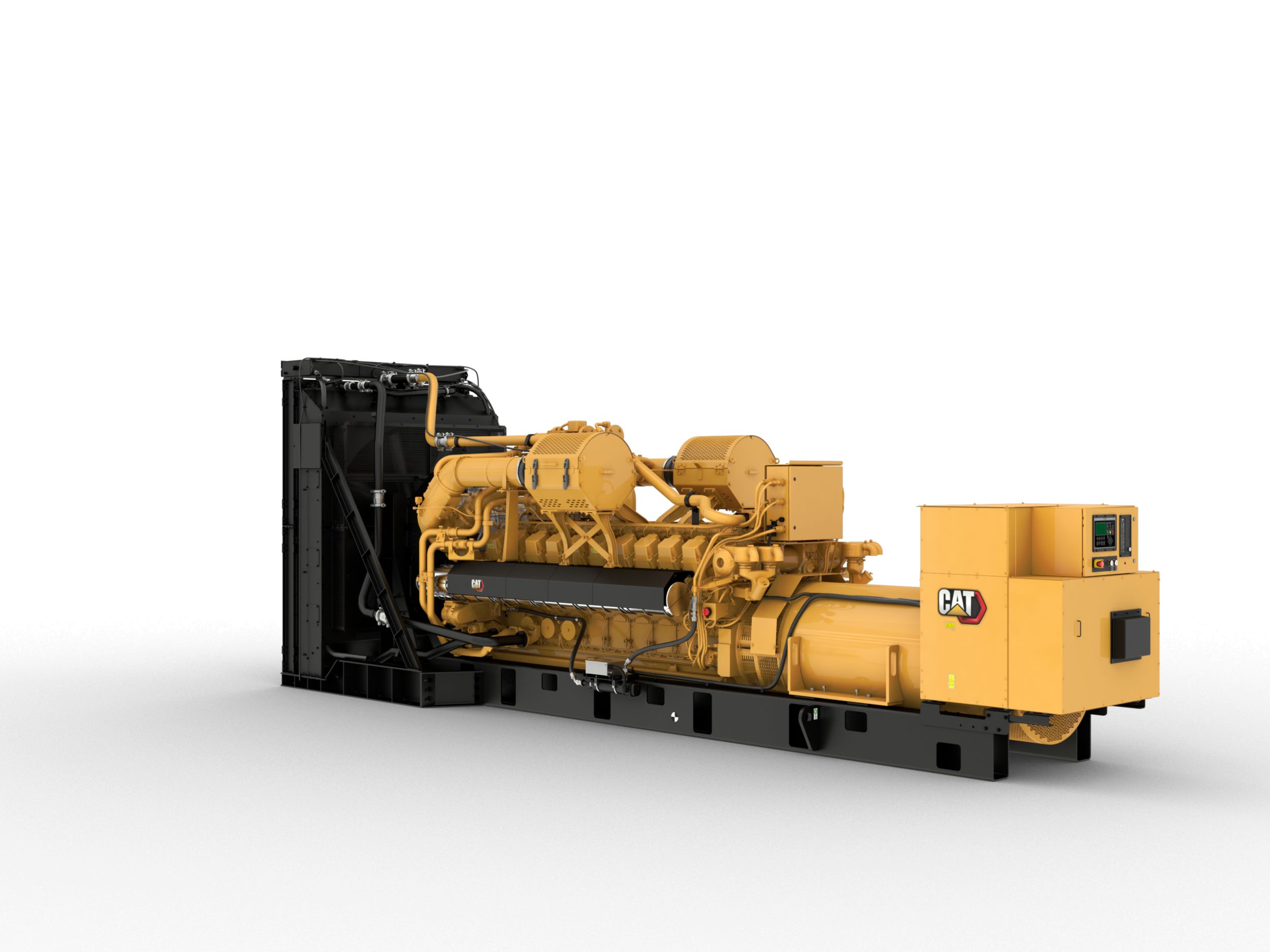

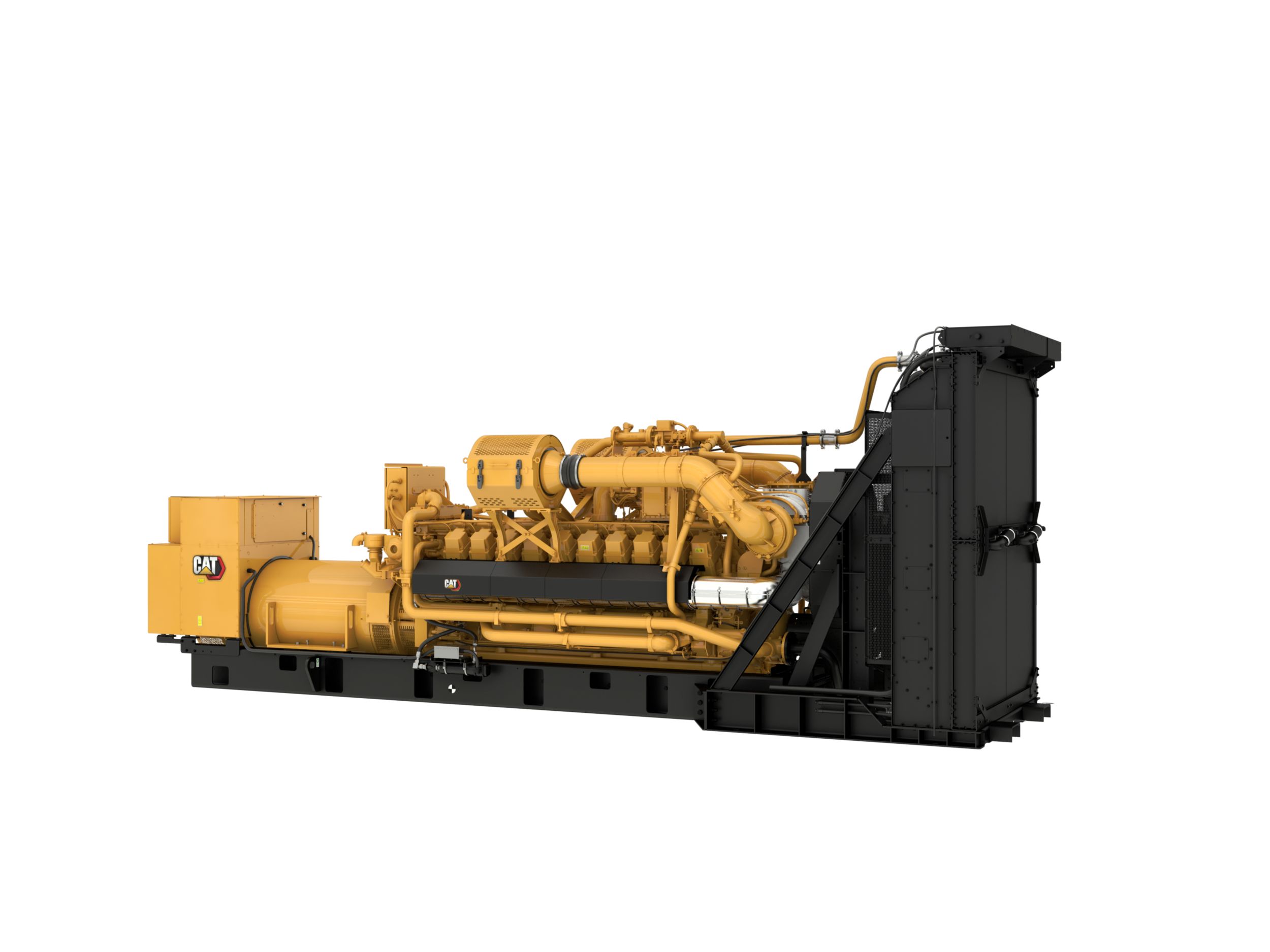

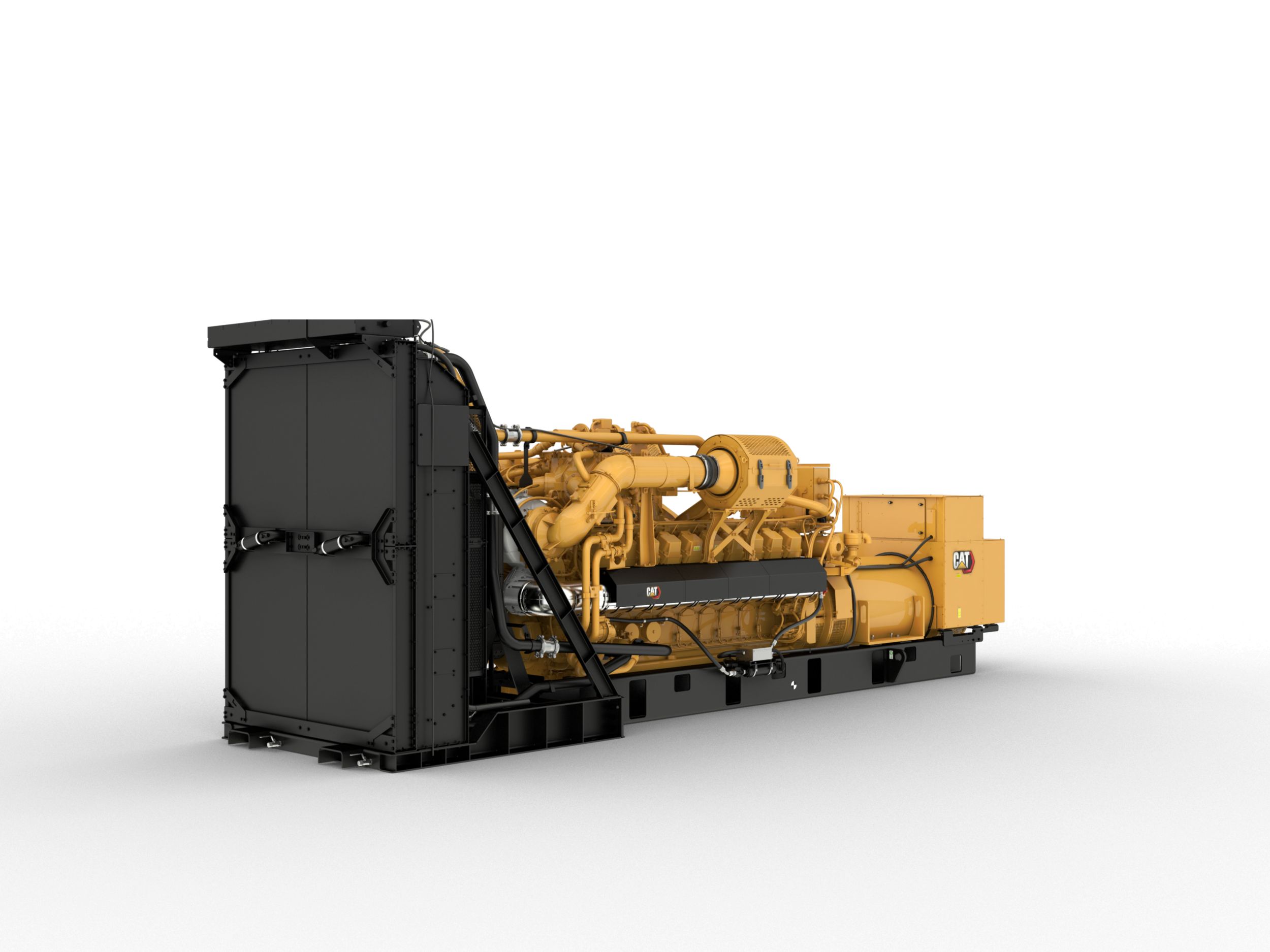

Grupos electrógenos a gas G3520 con RESPUESTA RÁPIDA

Consultar Precio Buscar un distribuidor

Especificaciones principales

Clasificación de respaldo de gas: 2.500 ekW a 0,8 pf; 2.500 ekW a 0,8 pf

Tipo de combustible: Gas natural mezclado con hidrógeno (hasta un 5 %); Gas natural mezclado con hidrógeno (hasta un 5 %)

Estrategia de emisiones y combustible: Certificación de la EPA de EE.UU. para aplicaciones fijas no de emergencia; Certificación de la EPA de EE.UU. para aplicaciones fijas no de emergencia

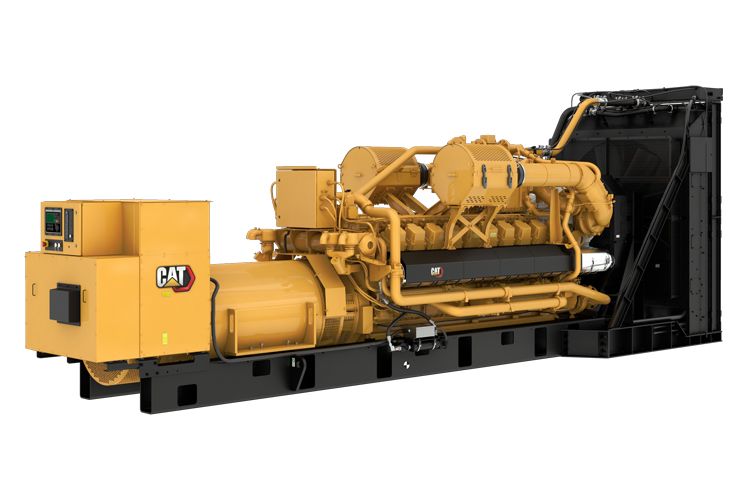

G3520 con RESPUESTA RÁPIDA
Cambiar modelo

Descripción general

Grupo Electrógeno de Gas Natural de 1.750 a 2.500 kW

Caterpillar lidera el mercado de generación eléctrica con grupos electrógenos de respuesta rápida diseñados para ofrecer rendimiento, fiabilidad y rentabilidad inigualables.

Beneficios

Cumple con la UL2200 Certificación

Con certificación de vanguardia de la EPA para el uso en aplicaciones de no emergencia, UL2200, UL1446 y más

Listo en 7 segundos

Cumple con las especificaciones líderes de la industria, como NFPA 110 Nivel 1 Tipo 10

Listo para aceptar 100% Carga de bloque

Apto para recoger las cargas de todo el sitio en caso de emergencia.

Características de un vistazo

Se muestran 1-6 de 8

Motor de Gas G3520 Cat

Robusto diseño de bloque de alta velocidad para una vida útil prolongada y menores costos de posesión y operación
Diseño para un máximo rendimiento en tuberías de gas natural mezclado con hidrógeno de baja presión
Sistema de combustión de cámara abierta simple para garantizar la fiabilidad y la flexibilidad del combustible
Tecnología de vanguardia en el sistema de encendido y control de la relación de combustible/aire para disminuir las emisiones y mejorar la eficiencia del motor
Un módulo de control electrónico administra todas las funciones del motor: encendido, regulación, control de la relación de combustible/aire y protección del motor

Gama completa de accesorios

Amplia gama de accesorios de expansión del sistema empernados
Diseñados y probados en la fábrica
Opciones de empaquetado flexibles para una instalación fácil y rentable

Respaldo al producto en todo el mundo

Los distribuidores Cat cuentan con más de 1.800 sucursales en 200 países
Su distribuidor Cat local ofrece un amplio respaldo de posventa que incluye acuerdos de reparación y mantenimiento

Generador SR5

Diseñado para adaptarse a las características de rendimiento y resultados de los motores de gas de Caterpillar
Diseño mecánico y eléctrico líder en la industria
Alta eficiencia

Panel de control del Cat ECS 100

Interfaz y navegación fáciles de usar
Sistema escalable para satisfacer una amplia variedad de requisitos de instalación
Módulos de expansión y programación específica del sitio para satisfacer requisitos especiales del cliente

Sistema comprobado

Probado en el campo en una amplia variedad de aplicaciones en todo el mundo,
Prototipo completamente probado
Está disponible un análisis de vibración torsional certificado

Emisiones

Con certificación de la EPA de EE.UU. para uso en aplicaciones de emergencia y no emergencia
Un grupo electrógeno optativo NOx adicional está disponible para cumplir con la mayoría de los requisitos de emisiones mundiales hasta un nivel de NOx de 0,5g/bhp-h sin postratamiento

Robusto diseño de bloque de alta velocidad para una vida útil prolongada y menores costos de posesión y operación
Diseño para un máximo rendimiento en tuberías de gas natural mezclado con hidrógeno de baja presión
Sistema de combustión de cámara abierta simple para garantizar la fiabilidad y la flexibilidad del combustible
Tecnología de vanguardia en el sistema de encendido y control de la relación de combustible/aire para disminuir las emisiones y mejorar la eficiencia del motor
Un módulo de control electrónico administra todas las funciones del motor: encendido, regulación, control de la relación de combustible/aire y protección del motor

Amplia gama de accesorios de expansión del sistema empernados
Diseñados y probados en la fábrica
Opciones de empaquetado flexibles para una instalación fácil y rentable

Los distribuidores Cat cuentan con más de 1.800 sucursales en 200 países
Su distribuidor Cat local ofrece un amplio respaldo de posventa que incluye acuerdos de reparación y mantenimiento

Diseñado para adaptarse a las características de rendimiento y resultados de los motores de gas de Caterpillar
Diseño mecánico y eléctrico líder en la industria
Alta eficiencia

Interfaz y navegación fáciles de usar
Sistema escalable para satisfacer una amplia variedad de requisitos de instalación
Módulos de expansión y programación específica del sitio para satisfacer requisitos especiales del cliente

Probado en el campo en una amplia variedad de aplicaciones en todo el mundo,
Prototipo completamente probado
Está disponible un análisis de vibración torsional certificado

Con certificación de la EPA de EE.UU. para uso en aplicaciones de emergencia y no emergencia
Un grupo electrógeno optativo NOx adicional está disponible para cumplir con la mayoría de los requisitos de emisiones mundiales hasta un nivel de NOx de 0,5g/bhp-h sin postratamiento

Especificaciones Equipos estándar Equipos opcionales

Especificaciones del producto para G3520 con RESPUESTA RÁPIDA

Especificaciones de los grupos electrógenos

Clasificación de respaldo de gas	2.500 ekW a 0,8 pf 2.500 ekW a 0,8 pf
Tipo de combustible	Gas natural mezclado con hidrógeno (hasta un 5 %) Gas natural mezclado con hidrógeno (hasta un 5 %)
Estrategia de emisiones y combustible	Certificación de la EPA de EE.UU. para aplicaciones fijas no de emergencia Certificación de la EPA de EE.UU. para aplicaciones fijas no de emergencia
Rpm	1.800 rpm 1.800 rpm
Frecuencia	60 Hz 60 Hz
Relación de compresión	11.5 11.5

Especificaciones del motor

Modelo de motor	G3520 G3520
Cilindrada	5956 pulg³ 97.6 L
Aspiración	TP TP
Calibre	6.7 pulg 170 mm
Carrera	8.5 pulg 215 mm

Dimensiones de los grupos electrógenos

Longitud	336 pulg 8534 mm
Ancho	94 pulg 2386 mm
Altura	128 pulg 3230 mm
Peso	48500 lb 22000 kg

G3520 con RESPUESTA RÁPIDA Equipos estándar

Admisión de aire

Filtro de aire de unaetapa y doselementos, con caja e indicador de servicio

Panel de control

Cat ECS 100

Enfriamiento

Agua de las camisas y bombas SCAC accionadas por motor

Agua de las camisas y termostatos SCAC

Escape

Salida con superficie con bridas Cat en el turbocompresor

Cada orificio de escape y salida del turbocompresor conectados al Módulo de Sensor de Temperatura Integrado (ITSM, Integrated Temperature Sensing Module) con GCEM para proporcionar alarmas y paradas

Múltiples de escape secos, aislados y protegidos

Sistema de combustible

Regulador de presión de gas

Válvula de control electrónico instalada en el motor

El sistema de combustible está dimensionado para gas natural de 31,5 a 47,2 MJ/Nm3 de conducto seco con una presión de 10,2 a 34,5 KPa a la válvula de control del combustible del motor

Válvula de corte de gas Energizada Para Funcionar (ETR, Energized-To-Run) de 24V CC

Placa del acelerador, accionador de 24VCC, controlado por GECM

Generalidades

Amortiguador de vibraciones y protector del cigüeñal

Manuales de Operación y Mantenimiento

Servicio al lado derecho

Pintura: amarillo Caterpillar con conductos y radiador en negro brillante

Manual de piezas

Generador

Excitación magnética permanente

Material aislante clase H NEMA

Detectores de temperatura del devanado

Regulador de Voltaje Integrado (IVR)

Calentadores de espacio anticondensación

Arranque/carga

Batería con cables y bastidor (se suministra suelta)

Motores de arranque de 24V

Motor de arranque eléctrico

Calentador del agua de las camisas

Sistema de regulación

ADEM A4

Sistema de encendido

Sistema de encendido electrónico (controlado por el ADEMA4)

Sincronización sensible a la detonación (DST, Detonation Sensitive Timing) de los cilindros individuales

G3520 con RESPUESTA RÁPIDA Equipos opcionales

Admisión de aire

Filtro de aire con antefiltro

Panel de control

Módulo de alarma local

EMCP 4.4

Anunciador remoto

Monitoreo por equipo remoto

Relé de fallo del motor

Monitoreo por equipo local

Disyuntores

Disyuntores Masterpact nominales UL-100% tripolares de 2.000A, 2.500A y 3.000A

Clasificación de 100%, tripolar (UL/CSA/IEC), clasificación de cinco dígitos

Tripolar (clasificación 947-2 IEC)

Montaje del bastidor

Disyuntores nominales con bastidor en R con clasificación UL-100%, tripolares, de 1.600A y 2.000A

S LSI, G LSIG, P LSIG-P, tipo de cuatro dígitos

Enfriamiento

Tubería de drenaje de nivel de refrigerante con válvulas, ventilador con protector

Radiador montado en paquete

Escape

Silenciador de 305 mm (12")

Codo de 305 mm (12")

Atenuación de 18, 25 dBA

Brida de 305 mm (12")

Silenciador supresor de chispas de 305 mm (12")

Sistema de combustible

3sensores de presión del tren de gas de 0 a 100 kPag, de 4 a 20 mA

Generalidades

Herramienta de diagnóstico digital

Generador

Caja de extensión de bajo voltaje

Detectores de temperatura de los cojinetes

Barras colectoras europeas

Caja acceso a los cables

Filtro de aire del generador

Arranque/carga

Alternador de carga de 45A, 24V (requiere bombas accionadas por motor)

Cargador de baterías de 20A, 24V CC

Cumplimiento del código de la red

60 Hz: EE.UU.
