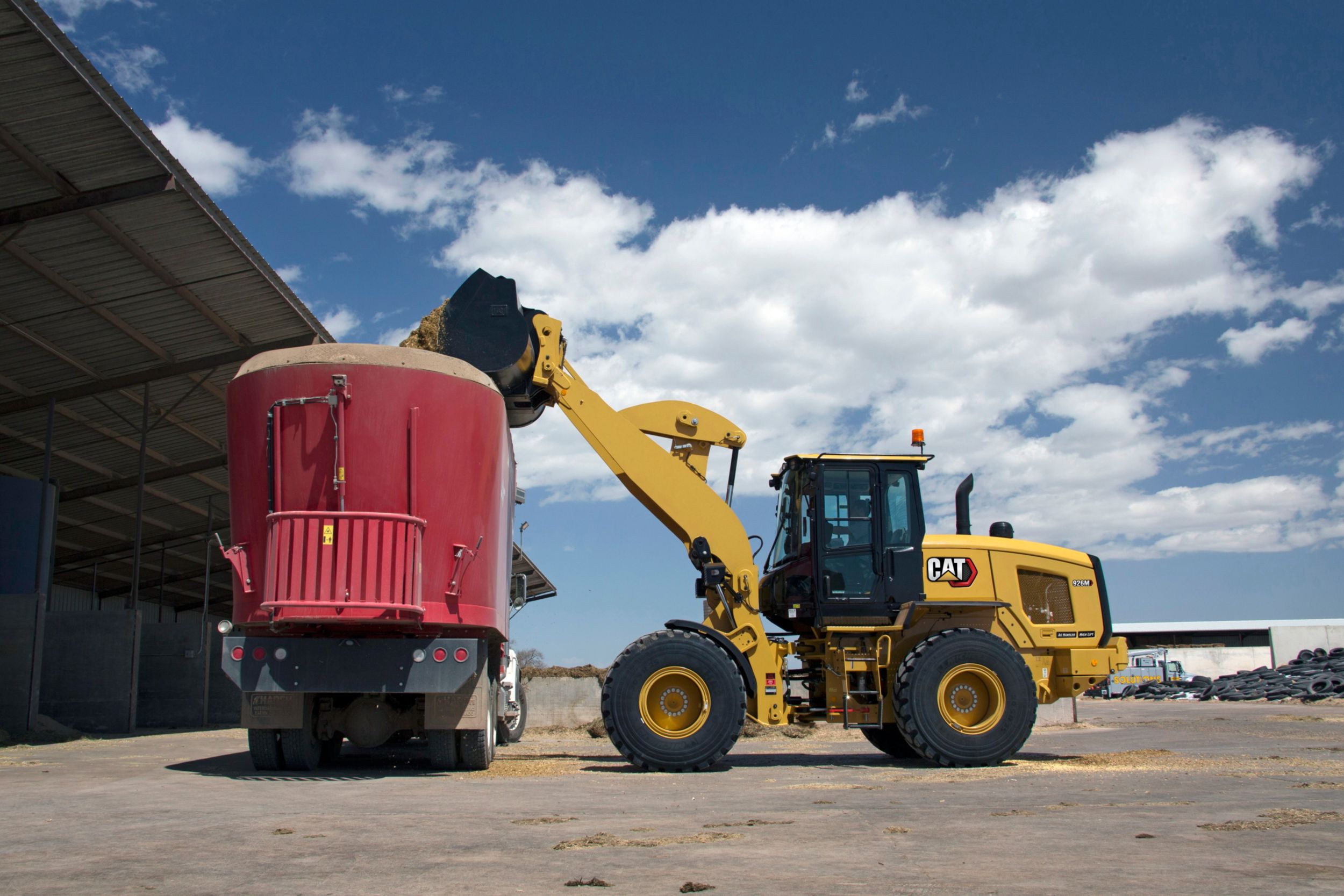

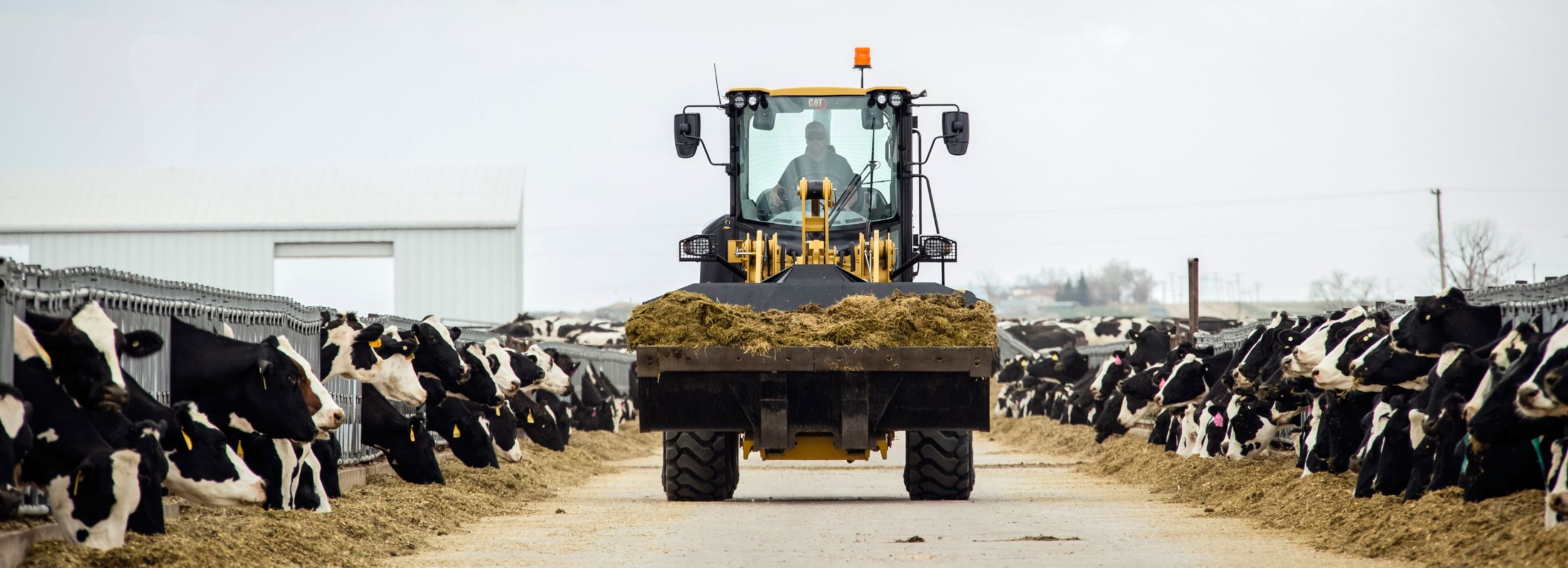

Ładowarka kołowa 926M Ag | Cat

Silnik

Moc maksymalna	168 HP 125 kW
Maksymalny moment obrotowy — ISO 14396 (wydajny tryb mocy: zakres 1–4)	601 ft·lbf 815 N·m
Maksymalna moc znamionowa — ISO 14396	164 HP 122 kW
Znamionowa moc użyteczna przy 1 600 obr./min – ISO 9249 (1977)/EEC 80/1269 przy minimalnej prędkości obrotowej wentylatora (tryb standardowej mocy: zakres 2 i 3)	142 HP 106 kW
Uwaga (3)	Do wysokości 3000 m (10 000 stóp) n.p.m. nie ma konieczności redukcji mocy silnika. Układ automatycznej redukcji mocy silnika chroni układ hydrauliczny i napędowy. Do wysokości 3000 m (10 000 stóp) n.p.m. nie ma konieczności redukcji mocy silnika. Układ automatycznej redukcji mocy silnika chroni układ hydrauliczny i napędowy.
Średnica cylindra (tryb maksymalnej mocy: zakres 1–4)	4.1 in 105 mm
Maksymalna moc znamionowa — maksymalna prędkość obrotowa silnika (tryb maksymalnej mocy: zakres 2 i 3)	1800 r/min 1800 r/min
Znamionowa moc użyteczna przy 1800 obr./min – ISO 9249 (DIN) przy maksymalnej prędkości obrotowej wentylatora (wydajny tryb mocy: zakres 1 i 4)	148 HP 109 kW
Znamionowa moc użyteczna przy 1800 obr./min – ISO 9249 (1977)/EEC 80/1269 przy minimalnej prędkości obrotowej wentylatora (tryb maksymalnej mocy: zakres 2 i 3)	149 HP 111 kW
Znamionowa moc użyteczna — 1800 obr./min — ISO 9249 (DIN) przy minimalnej prędkości obrotowej wentylatora (wydajny tryb mocy: zakres 1–4)	162 HP 119 kW
Znamionowa moc użyteczna przy 1800 obr./min – SAE J1349 przy maksymalnej prędkości obrotowej wentylatora (tryb maksymalnej mocy: zakres 1 i 4)	143 HP 107 kW
Znamionowa moc użyteczna przy 1800 obr./min – ISO 9249 (1977)/EEC 80/1269 przy maksymalnej prędkości obrotowej wentylatora (tryb maksymalnej mocy: zakres 1 i 4) (1)	146 HP 109 kW
Maksymalny użyteczny moment obrotowy — ISO 9249 (1977) / 80/1269/EWG (wydajny tryb mocy: zakres 1–4)	572 ft·lbf 776 N·m
Znamionowa moc użyteczna przy 1800 obr./min – ISO 9249 (DIN) przy maksymalnej prędkości obrotowej wentylatora (wydajny tryb mocy: zakres 2 i 3)	137 HP 101 kW
Maksymalna moc znamionowa — maksymalna prędkość obrotowa silnika (wydajny tryb mocy: zakres 1–4)	1800 r/min 1800 r/min
Znamionowa moc użyteczna przy 1 600 obr./min – SAE J1349 przy maksymalnej prędkości obrotowej wentylatora (tryb standardowej mocy: zakres 2 i 3)	127 HP 95 kW
Maksymalny użyteczny moment obrotowy — SAE J1349 (wydajny tryb mocy: zakres 1–4)	588 ft·lbf 797 N·m
Maksymalny użyteczny moment obrotowy – ISO 9249 (1977)/EEC 80/1269 (tryb standardowej mocy: zakres 1 i 4)	572 ft·lbf 776 N·m
Znamionowa moc użyteczna przy 1 600 obr./min – ISO 9249 (DIN) przy maksymalnej prędkości obrotowej wentylatora (tryb standardowej mocy: zakres 2 i 3) (1)	144 HP 106 kW
Maksymalna moc znamionowa — ISO 14396 (tryb standardowej mocy: zakres 2 i 3)	146 HP 109 kW
Skok (tryb standardowej mocy: zakres 2 i 3)	5.3 in 135 mm
Pojemność skokowa (wydajny tryb mocy: zakres 1–4)	428 in³ 7.01 l
Znamionowa moc użyteczna przy 1800 obr./min – SAE J1349 przy minimalnej prędkości obrotowej wentylatora (tryb maksymalnej mocy: zakres 2 i 3)	148 HP 110 kW
Znamionowa moc użyteczna przy 1 600 obr./min – SAE J1349 przy minimalnej prędkości obrotowej wentylatora (tryb standardowej mocy: zakres 2 i 3)	141 HP 105 kW
Znamionowa moc użyteczna przy 1 600 obr./min – SAE J1349 przy maksymalnej prędkości obrotowej wentylatora (tryb standardowej mocy: zakres 1 i 4)	141 HP 105 kW
Średnica cylindra (tryb standardowej mocy: zakres 1 i 4)	4.1 in 105 mm
Normy emisji spalin	Silnik Cat C7.1 spełnia wymogi dotyczące emisji spalin określone w normach Tier 4 Final/Stage V (UE). Silnik Cat C7.1 spełnia wymogi dotyczące emisji spalin określone w normach Tier 4 Final/Stage V (UE).
Maksymalny użyteczny moment obrotowy – ISO 9249 (1977)/EEC 80/1269 (tryb standardowej mocy: zakres 2 i 3)	518 ft·lbf 702 N·m
Maksymalna moc znamionowa — ISO 14396 (DIN) (tryb standardowej mocy: zakres 1 i 4)	162 HP 119 kW
Uwaga (1)	Moc i moment obrotowy w zakresie 4 jest równy trybowi wydajności w technologii Caterpillar Power by Range. Moc i moment obrotowy w zakresie 4 jest równy trybowi wydajności w technologii Caterpillar Power by Range.
Maksymalny moment użyteczny — SAE J1439 (tryb standardowej mocy: zakres 2 i 3)	512 ft·lbf 694 N·m
Maksymalna moc całkowita — ISO 14396 (DIN)	166 HP 122 kW
Znamionowa moc użyteczna — 1800 obr./min — ISO 9249 (1977) / 80/1269/EWG przy minimalnej prędkości obrotowej wentylatora (wydajny tryb mocy: zakres 1–4)	160 HP 119 kW
Znamionowa moc użyteczna przy 1800 obr./min – ISO 9249 (DIN) przy minimalnej prędkości obrotowej wentylatora (tryb maksymalnej mocy: zakres 1 i 4) (2)	151 HP 111 kW
Moc maksymalna — maksymalna prędkość obrotowa silnika (wydajny tryb mocy: zakres 1–4)	1800 r/min 1800 r/min
Maksymalny moment użyteczny — SAE J1439 (tryb maksymalnej mocy: zakres 1 i 4) (2)	512 ft·lbf 694 N·m
Maksymalny moment obrotowy — ISO 14396 (tryb maksymalnej mocy: zakres 1 i 4) (2)	532 ft·lbf 721 N·m
Znamionowa moc użyteczna przy 1 600 obr./min – ISO 9249 (DIN) przy maksymalnej prędkości obrotowej wentylatora (tryb standardowej mocy: zakres 1 i 4)	144 HP 106 kW
Znamionowa moc użyteczna – 1800 obr./min — SAE J1349 przy minimalnej prędkości obrotowej (wydajny tryb mocy: zakres 1–4)	157 HP 117 kW
Skok (tryb standardowej mocy: zakres 1 i 4)	5.3 in 135 mm
Maksymalna moc znamionowa — ISO 14396 (DIN) (tryb maksymalnej mocy: zakres 2 i 3)	155 HP 114 kW
Maksymalny moment użyteczny — SAE J1439 (tryb standardowej mocy: zakres 1 i 4)	566 ft·lbf 768 N·m
Maksymalny moment obrotowy — ISO 14396 (tryb standardowej mocy: zakres 2 i 3)	532 ft·lbf 721 N·m
Maksymalny moment obrotowy — ISO 14396 (tryb standardowej mocy: zakres 1 i 4)	593 ft·lbf 804 N·m
Uwaga (2)	Znamionowa moc użyteczna jest testowana w warunkach referencyjnych dla określonej normy i oznacza dostępną moc na kole zamachowym, kiedy silnik jest wyposażony w alternator, układ oczyszczania powietrza, komponenty kontroli emisji i wentylator o określonej prędkości. Znamionowa moc użyteczna jest testowana w warunkach referencyjnych dla określonej normy i oznacza dostępną moc na kole zamachowym, kiedy silnik jest wyposażony w alternator, układ oczyszczania powietrza, komponenty kontroli emisji i wentylator o określonej prędkości.
Znamionowa moc użyteczna przy 1 600 obr./min – ISO 9249 (1977)/EEC 80/1269 przy maksymalnej prędkości obrotowej wentylatora (tryb standardowej mocy: zakres 2 i 3)	129 HP 96 kW
Maksymalna moc znamionowa — ISO 14396 (tryb standardowej mocy: zakres 1 i 4)	160 HP 119 kW
Znamionowa moc użyteczna przy 1 600 obr./min – ISO 9249 (DIN) przy maksymalnej prędkości obrotowej wentylatora (tryb standardowej mocy: zakres 2 i 3) (2)	131 HP 96 kW
Maksymalna moc znamionowa — ISO 14396 (DIN) (wydajny tryb mocy: zakres 1–4)	166 HP 122 kW
Znamionowa moc użyteczna przy 1 600 obr./min – ISO 9249 (1977)/EEC 80/1269 przy maksymalnej prędkości obrotowej wentylatora (tryb standardowej mocy: zakres 1 i 4)	142 HP 106 kW
Maksymalna moc znamionowa — maksymalna prędkość obrotowa silnika (tryb standardowej mocy: zakres 2 i 3)	1600 r/min 1600 r/min
Znamionowa moc użyteczna przy 1800 obr./min – ISO 9249 (1977)/EEC 80/1269 przy maksymalnej prędkości obrotowej wentylatora (tryb maksymalnej mocy: zakres 1 i 4) (2)	135 HP 101 kW
Znamionowa moc użyteczna przy 1 600 obr./min – ISO 9249 (DIN) przy minimalnej prędkości obrotowej wentylatora (tryb standardowej mocy: zakres 1 i 4)	158 HP 116 kW
Skok tłoka (tryb standardowej mocy: zakres 1 i 4)	428 in³ 7.01 l
Znamionowa moc użyteczna przy 1800 obr./min – SAE J1349 przy maksymalnej prędkości obrotowej wentylatora (tryb maksymalnej mocy: zakres 2 i 3)	134 HP 100 kW
Znamionowa moc użyteczna	154 HP 115 kW
Znamionowa moc użyteczna przy 1 600 obr./min – SAE J1349 przy minimalnej prędkości obrotowej wentylatora (tryb standardowej mocy: zakres 1 i 4)	154 HP 115 kW
Maksymalny użyteczny moment obrotowy – ISO 9249 (1977)/EEC 80/1269 (tryb maksymalnej mocy: zakres 1 i 4) (2)	518 ft·lbf 702 N·m
Maksymalna moc znamionowa — ISO 14396 (DIN) (tryb standardowej mocy: zakres 2 i 3)	148 HP 109 kW
Moc maksymalna — ISO 14396 (wydajny tryb mocy: zakres 1–4)	168 HP 125 kW
Skok tłoka (tryb standardowej mocy: zakres 2 i 3)	428 in³ 7.01 l
Maksymalna moc znamionowa — ISO 14396 (tryb maksymalnej mocy: zakres 2 i 3)	153 HP 114 kW
Maksymalna moc znamionowa — maksymalna prędkość obrotowa silnika (tryb standardowej mocy: zakres 1 i 4)	1600 r/min 1600 r/min
Maksymalna moc znamionowa — ISO 14396 (wydajny tryb mocy: zakres 1–4)	164 HP 122 kW
Znamionowa moc użyteczna przy 1 600 obr./min – ISO 9249 (1977)/EEC 80/1269 przy minimalnej prędkości obrotowej wentylatora (tryb standardowej mocy: zakres 1 i 4)	156 HP 116 kW
Średnica cylindra (tryb standardowej mocy: zakres 2 i 3)	4.1 in 105 mm
Skok tłoka — tryb maksymalnej mocy: zakres 1–4	5.3 in 135 mm
Model silnika	Cat® C7.1* Cat® C7.1*
Skok tłoka (tryb standardowej mocy: zakres 1–3)**	5.3 in 135 mm
Moc użyteczna — SAE J1349 przy minimalnej prędkości obrotowej wentylatora (standardowy tryb mocy: zakres 1–3)**	156 HP 116 kW
Moc użyteczna — ISO 9249 (jednostki metryczne) przy minimalnej prędkości obrotowej wentylatora (wydajny tryb mocy: zakres 1–4)	166 HP 122 kW
Moc maksymalna — maksymalna prędkość obrotowa silnika (standardowy tryb mocy: zakres 1–3)**	1600 r/min 1600 r/min
Maksymalny moment obrotowy — ISO 14396 (standardowy tryb mocy: zakres 1–3)**	586 ft·lbf 795 N·m
Maksymalny użyteczny moment obrotowy — ISO 9249 (wydajny tryb mocy: zakres 1–4)	587 ft·lbf 796 N·m
Pojemność skokowa (standardowy tryb mocy: 1–3)**	428 in³ 7.01 l
Moc maksymalna — ISO 14396 (standardowy tryb mocy: zakres 1–3)**	160 HP 119 kW
Średnica cylindra (tryb standardowej mocy: zakres 1–3)**	4.1 in 105 mm
Moc użyteczna — ISO 9249 przy minimalnej prędkości obrotowej wentylatora (standardowy tryb mocy: zakres 1–3)**	156 HP 116 kW
Moc maksymalna — ISO 14396 (jednostki metryczne) (wydajny tryb mocy: zakres 1–4)	170 HP 125 kW
Moc użyteczna — SAE J1349 przy minimalnej prędkości obrotowej wentylatora (wydajny tryb mocy: zakres 1–4)	163 HP 122 kW
Moc użyteczna — ISO 9249 przy minimalnej prędkości obrotowej wentylatora (wydajny tryb mocy: zakres 1–4)	164 HP 122 kW
Moc silnika – ISO 14396	168 HP 125 kW
Moc silnika — ISO 14396 — jednostki metryczne	170 HP 125 kW
Maksymalny użyteczny moment obrotowy — SAE J1349 (standardowy tryb mocy: zakres 1–3)**	573 ft·lbf 777 N·m
Moc maksymalna — ISO 14396 (jednostki metryczne) (standardowy tryb mocy: zakres 1–3)**	162 HP 119 kW
Maksymalny użyteczny moment obrotowy — ISO 9249 (standardowy tryb mocy: zakres 1–3)**	572 ft·lbf 776 N·m
Moc użyteczna — ISO 9249 (jednostki metryczne) przy minimalnej prędkości obrotowej wentylatora (standardowy tryb mocy: zakres 1–3)**	158 HP 116 kW

Łyżki

Pojemności łyżek

1,9-5,0 m³ (2,5-6,5 jarda³) 1,9-5,0 m³ (2,5-6,5 jarda³)

Masy

Masa eksploatacyjna	28069 lb 12732 kg
Masa eksploatacyjna — wersja ze zwiększoną wysokością podnoszenia	29041 lb 13173 kg

Kabina

Konstrukcja ROPS	SAE J1040 z maja 1994 roku, ISO 3471-1994 SAE J1040 z maja 1994 roku, ISO 3471-1994
Konstrukcja FOPS	SAE J/ISO 3449 APR98, Level II, ISO 3449 1992 Level II SAE J/ISO 3449 APR98, Level II, ISO 3449 1992 Level II
Poziom hałasu na zewnątrz (ISO 6395:2008)	101 dB(A) 101 dB(A)
Deklarowane poziomy hałasu — poziom hałasu na zewnątrz (ISO 6395:2008)*	101 dB(A) 101 dB(A)
Deklarowane poziomy hałasu — poziom ciśnienia akustycznego na stanowisku operatora (ISO 6396:2008)*	68 dB(A) 68 dB(A)
Poziom ciśnienia akustycznego na stanowisku operatora (ISO 6396:2008)	68 dB(A) 68 dB(A)
Uwaga (2)	Etykieta środowiskowa Blue Angel stanowi opcjonalne oznakowanie. Etykieta środowiskowa Blue Angel stanowi opcjonalne oznakowanie.
Uwaga (1)	Pomiary przeprowadzono przy wentylatorze chłodzącym silnik pracującym z prędkością obrotową równą 70% prędkości maksymalnej. Poziom hałasu może zmieniać się zależnie od prędkości obrotowej wentylatora silnika. Kabina została prawidłowo zamontowana i była właściwie konserwowana. Pomiar przeprowadzono przy zamkniętych drzwiach i oknach kabiny. Pomiary przeprowadzono przy wentylatorze chłodzącym silnik pracującym z prędkością obrotową równą 70% prędkości maksymalnej. Poziom hałasu może zmieniać się zależnie od prędkości obrotowej wentylatora silnika. Kabina została prawidłowo zamontowana i była właściwie konserwowana. Pomiar przeprowadzono przy zamkniętych drzwiach i oknach kabiny.

Układ hydrauliczny ładowarki

Czas trwania cyklu — 1600 obr./min — standard: swobodne opuszczanie (z maksymalnej wysokości na poziom podłoża)	2.6 s 2.6 s
Czas trwania cyklu — 1600 obr/min — standard: zrzut (z maksymalnej wysokości podnoszenia)	1.7 s 1.7 s
Siłownik przechyłu: dwustronnego działania — średnica cylindra	5.1 in 130 mm
Siłownik przechyłu: dwustronnego działania — średnica tłoczyska	2.8 in 70 mm
Czas trwania cyklu — 1600 obr/min — standard: podnoszenie (z poziomu podłoża na maksymalną wysokość)	6.2 s 6.2 s
Maks. natężenie przepływu — pompa osprzętu — maksymalny przepływ dla 3. i 4. funkcji*	40 gal/min 150 l/min
Zawór nadmiarowy — siłownik przechyłu	4061 psi 28000 kPa
Czas trwania cyklu — 1800 obr/min — wydajność (HP+): podnoszenie (z poziomu podłoża na maksymalną wysokość)	5.5 s 5.5 s
Czas trwania cyklu — 1800 obr/min — wydajność (HP+): swobodne opuszczanie (z maksymalnej wysokości na poziom podłoża)	2.6 s 2.6 s
Czas trwania cyklu — 1800 obr/min — wydajność (HP+): łączny czas trwania cyklu	9.6 s 9.6 s
Siłownik podnoszenia: dwustronnego działania — średnica tłoczyska	2.4 in 60 mm
Uwaga	Przepływ dla 3. i 4. funkcji jest w pełni regulowany od 20% do 100% maksymalnego przepływu na wyświetlaczu pomocniczym. Przepływ dla 3. i 4. funkcji jest w pełni regulowany od 20% do 100% maksymalnego przepływu na wyświetlaczu pomocniczym.
Uwaga (2)	Wartości przepływu dotyczą maszyny pracującej w trybie maksymalnej wydajności (1800 obr./min). Wartości przepływu dotyczą maszyny pracującej w trybie maksymalnej wydajności (1800 obr./min).
Maksymalny przepływ — pompa układu hydraulicznego osprzętu	40 gal/min 150 l/min
Czas trwania cyklu — 1600 obr/min — standard: łączny czas trwania cyklu	10.5 s 10.5 s
Czas trwania cyklu — 1800 obr/min — wydajność (HP+): zrzut (z maksymalnej wysokości podnoszenia)	1.5 s 1.5 s
Ciśnienie otwarcia zaworu nadmiarowego — siłownik przechyłu — maksymalne ciśnienie robocze dla 3. i 4. funkcji	3771 psi 26000 kPa
Uwaga (1)	Układ osprzętu roboczego jest wyposażony w niezależną pompę o wydatku zależnym od obciążenia, dwa siłowniki podnoszenia dwustronnego działania i jeden siłownik przechyłu dwustronnego działania. Układ osprzętu roboczego jest wyposażony w niezależną pompę o wydatku zależnym od obciążenia, dwa siłowniki podnoszenia dwustronnego działania i jeden siłownik przechyłu dwustronnego działania.
Siłownik podnoszenia, podwójnego działania — skok	28.7 in 728 mm
Maksymalne ciśnienie robocze — pompa osprzętu	3771 psi 26000 kPa
Siłownik podnoszenia: dwustronnego działania — średnica cylindra	4.3 in 110 mm
Siłownik przechyłu: dwustronnego działania — skok	21.9 in 555 mm
Ciśnienie otwarcia zaworu nadmiarowego — siłownik przechyłu — uwalnianie ciśnienia dla 3. i 4. funkcji	4061 psi 28000 kPa
Siłownik podnoszenia: standardowy układ zawieszenia osprzętu — skok tłoka	28.7 in 728 mm
Siłownik podnoszenia: standardowy układ zawieszenia osprzętu — średnica tłoczyska	2.4 in 60 mm
Siłownik przechyłu: standardowy układ zawieszenia osprzętu — średnica cylindra	5.5 in 140 mm
Siłownik przechyłu: standardowy układ zawieszenia osprzętu — średnica tłoczyska	3 in 75 mm
Siłownik podnoszenia: standardowy układ zawieszenia osprzętu — średnica cylindra	4.3 in 110 mm
Siłownik przechyłu: standardowy układ zawieszenia osprzętu — skok tłoka	20.3 in 516 mm

Specyfikacje robocze

Obciążenie destabilizujące przy pełnym skręcie	16431 lb 7453 kg
Obciążenie destabilizujące przy pełnym skręcie — zwiększona wysokość podnoszenia	11916 lb 5405 kg

Przekładnia

Do przodu – 3. zakres	16.8 mile/h 27 km/h
Do tyłu – 3. zakres	16.8 mile/h 27 km/h
Uwaga	* Funkcja sterowania biegiem pełzającym umożliwia maksymalną regulację zakresu prędkości od 1 km/h do 13 km/h w zakresie 1 na wyświetlaczu pomocniczym, jeśli znajduje się w wyposażeniu. Wartość domyślna wynosi 7 km/h. Maksymalna prędkość jazdy do tyłu w zakresie 1 będzie niezmiennie wynosić 13 km/h, aby umożliwić szybkie cofanie. * Funkcja sterowania biegiem pełzającym umożliwia maksymalną regulację zakresu prędkości od 1 km/h do 13 km/h w zakresie 1 na wyświetlaczu pomocniczym, jeśli znajduje się w wyposażeniu. Wartość domyślna wynosi 7 km/h. Maksymalna prędkość jazdy do tyłu w zakresie 1 będzie niezmiennie wynosić 13 km/h, aby umożliwić szybkie cofanie.
Do tyłu – 4. zakres	24.9 mile/h 40 km/h
Do przodu – 4. zakres	24.9 mile/h 40 km/h
Do tyłu – 1. zakres*	8 mile/h 13 km/h
Do przodu – 2. zakres	8 mile/h 13 km/h
Do przodu – 1. zakres*	1-13 km/h (0,6-8 mili/h) 1-13 km/h (0,6-8 mili/h)
Do tyłu – 2. zakres	8 mile/h 13 km/h
Uwaga (c.d.)	Wartość domyślna wynosi 7 km/h (4,4 mili/h). Wartość domyślna wynosi 7 km/h (4,4 mili/h).

Układ kierowniczy

Czas trwania cyklu skręcania — od pełnego skrętu w lewo do pełnego skrętu w prawo — Maksymalne obroty: prędkość obracania kierownicy 90 obr./min	2.4 s 2.4 s
Siłownik układu kierowniczego: dwustronnego działania — średnica cylindra	2.8 in 70 mm
Maksymalny moment obrotowy układu kierowniczego — 0° (jazda do przodu)	37155 ft·lbf 50375 N·m
Kąt skrętu w obu kierunkach	40° 40°
Maksymalne ciśnienie robocze — pompa układu kierowniczego	3500 psi 24130 kPa
Maksymalny moment obrotowy układu kierowniczego — 40° (pełny skręt)	27747 ft·lbf 37620 N·m
Siłownik układu kierowniczego: dwustronnego działania — skok	17.2 in 438 mm
Siłownik układu kierowniczego: dwustronnego działania — średnica tłoczyska	1.6 in 40 mm
Maksymalny przepływ — pompa układu kierowniczego	34 gal/min 130 l/min
Uwaga (1)	Układ kierowniczy jest wyposażony w niezależną pompę o wydatku zależnym od obciążenia i siłowniki dwustronnego działania. Układ kierowniczy jest wyposażony w niezależną pompę o wydatku zależnym od obciążenia i siłowniki dwustronnego działania.
Liczba obrotów kierownicy — od pełnego obrotu w lewo do pełnego obrotu w prawo i odwrotnie	3.5 3.5
Czas trwania cyklu skręcania — od pełnego skrętu w lewo do pełnego skrętu w prawo — minimalna prędkość obrotowa: wydatek pompy ograniczony	2.8 s 2.8 s
Uwaga (2)	Wartości przepływu dotyczą maszyny pracującej w trybie maksymalnej wydajności (1800 obr./min). Wartości przepływu dotyczą maszyny pracującej w trybie maksymalnej wydajności (1800 obr./min).

Objętości płynów eksploatacyjnych

Zbiornik paliwa	51.5 gal (US) 195 l
Osie — przednia	5.5 gal (US) 21 l
Zbiornik oleju hydraulicznego	23.8 Gal 90 l
Układ hydrauliczny – ze zbiornikiem	42.3 gal (US) 160 l
Osie — tylne	5.5 gal (US) 21 l
Układ chłodzenia	7.9 Gal 30 l
Skrzynia korbowa silnika	5.3 Gal 20 l
Przekładnia — skrzynia biegów	2.2 gal (US) 8.5 l
Zbiornik płynu DEF	5 gal (US) 19 l

Opony

Opcja (2)	20.5 R25, radialne (L-5) 20.5 R25, radialne (L-5)
Opcja (1)	20.5 R25, radialne (L-3) 20.5 R25, radialne (L-3)
Opcja (3)	620/65 R25, rolnicze 620/65 R25, rolnicze
Opcja (4)	750/65 R25, rolnicze* 750/65 R25, rolnicze*
Uwaga	* Opona podstawowa. Dostępne są również inne opony. Szczegółowe informacje można uzyskać u dealera Cat. * Opona podstawowa. Dostępne są również inne opony. Szczegółowe informacje można uzyskać u dealera Cat.

Układ napędowy

Uwaga	* Mechanizm różnicowy przedniej osi można załączać nawet podczas przenoszenia pełnego momentu obrotowego i jazdy z prędkością do 10 km/h. * Mechanizm różnicowy przedniej osi można załączać nawet podczas przenoszenia pełnego momentu obrotowego i jazdy z prędkością do 10 km/h.
Oś przednia	Stała Stała
Hamulce – postój	Załączany przez sprężynę, zwalniany hydraulicznie Załączany przez sprężynę, zwalniany hydraulicznie
Hamulce – serwis	Zabudowane mokre hamulce tarczowe Zabudowane mokre hamulce tarczowe
Oś tylna — układ przeciwpoślizgowy	Mechanizm różnicowy o ograniczonym poślizgu (opcjonalnie) Mechanizm różnicowy o ograniczonym poślizgu (opcjonalnie)
Oś przednia — układ przeciwpoślizgowy*	Mechanizm różnicowy z blokadą (standardowo) Mechanizm różnicowy z blokadą (standardowo)
Oś tylna – kąt wychylenia według rozmiaru opony – 20.5 R25	± 10,5 stopnia ± 10,5 stopnia
Uwaga (1)	Pracą układu napędowego steruje układ inteligentnego zarządzania mocą, dostępny wyłącznie w maszynach firmy Caterpillar, dzięki któremu maszyna osiąga najwyższą wydajność i sprawność. Pracą układu napędowego steruje układ inteligentnego zarządzania mocą, dostępny wyłącznie w maszynach firmy Caterpillar, dzięki któremu maszyna osiąga najwyższą wydajność i sprawność.
Tylna oś	Wahliwa Wahliwa
Oś tylna: kąt wychylenia według rozmiaru opony – 750/65, 620/65, ciągnik zrywkowy	± 7 stopni ± 7 stopni
Oś tylna – kąt wychylenia według rozmiaru opony – 750/65, 620/65	± 7 stopnia ± 7 stopnia
