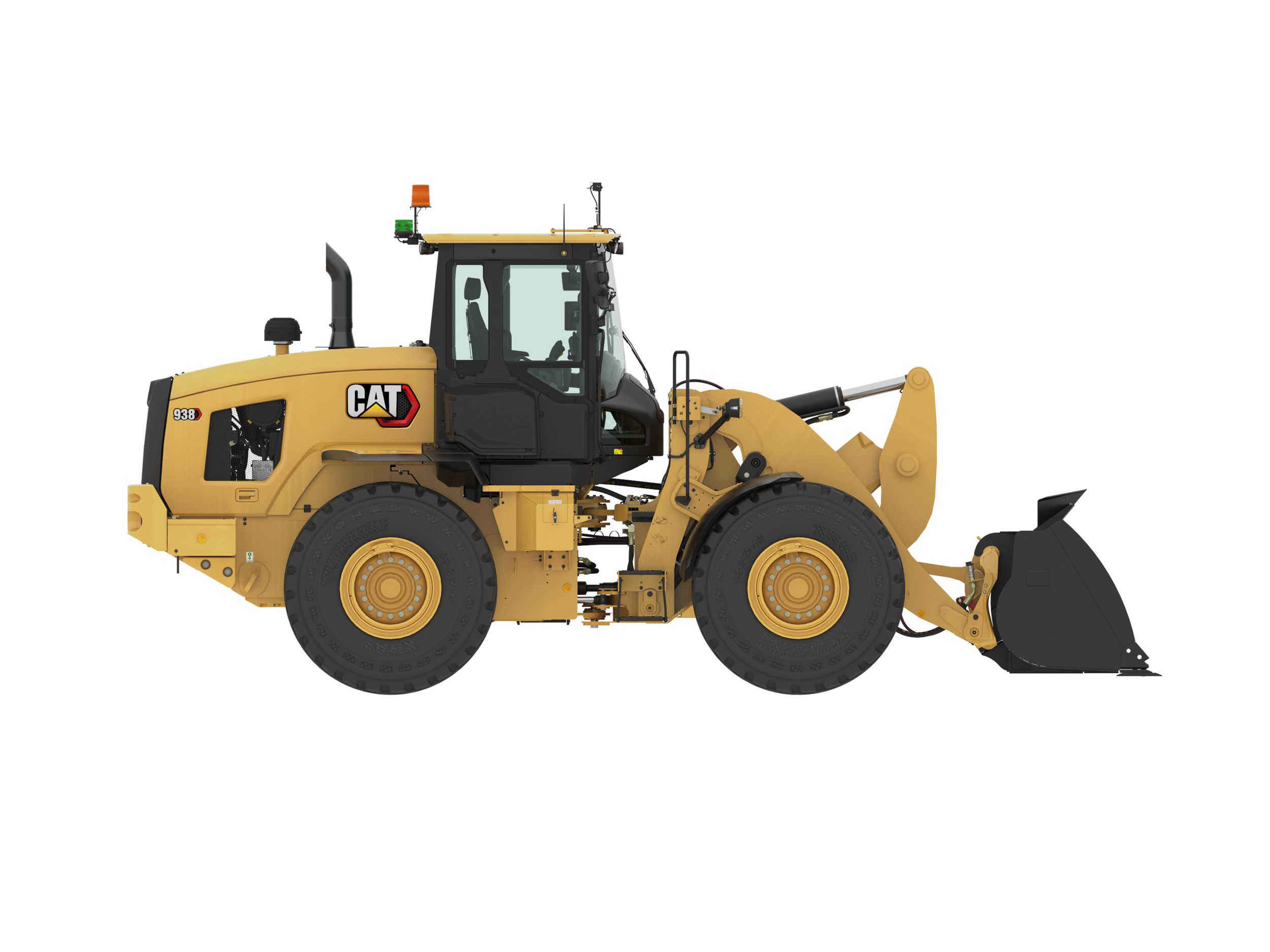

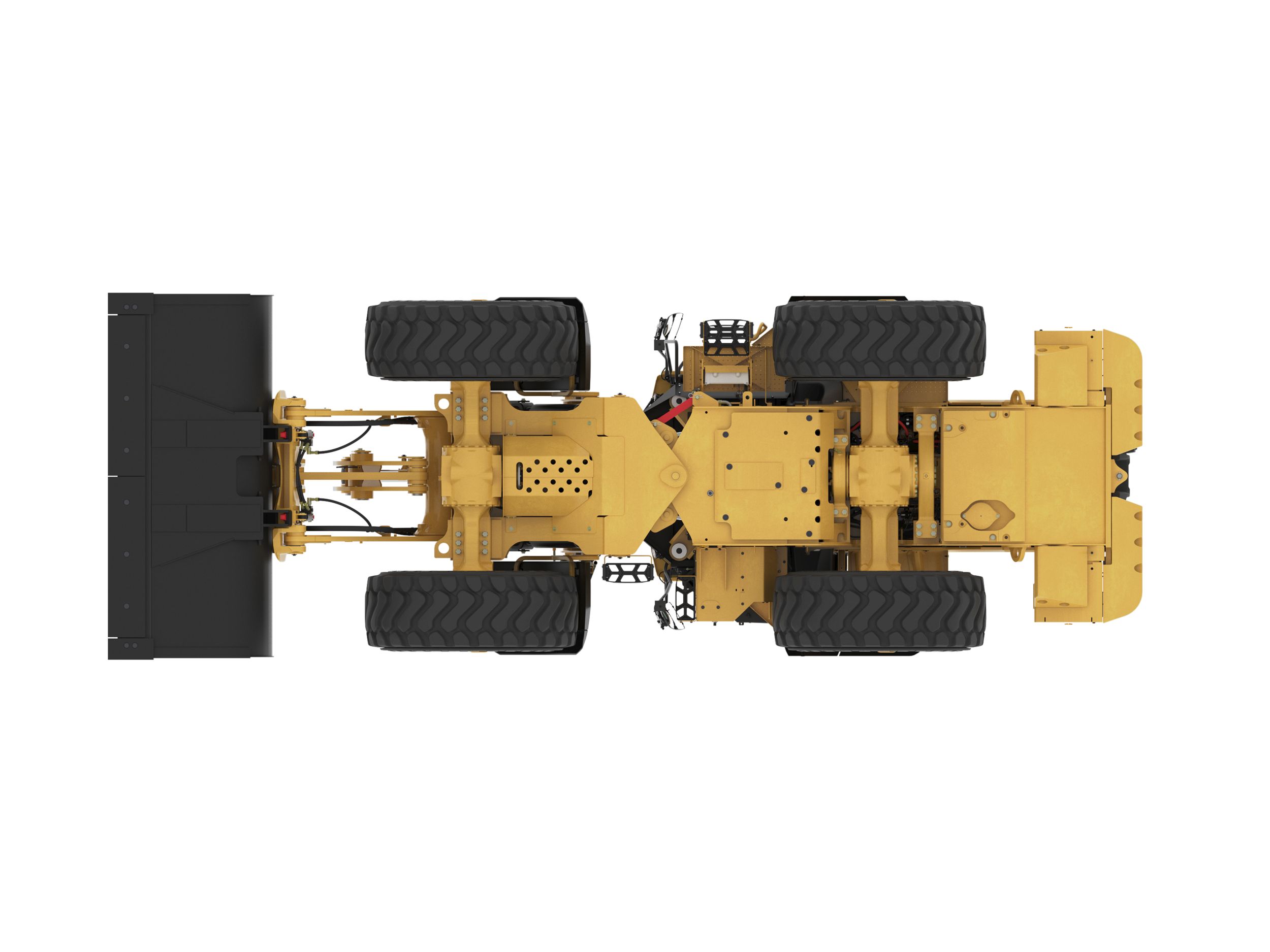

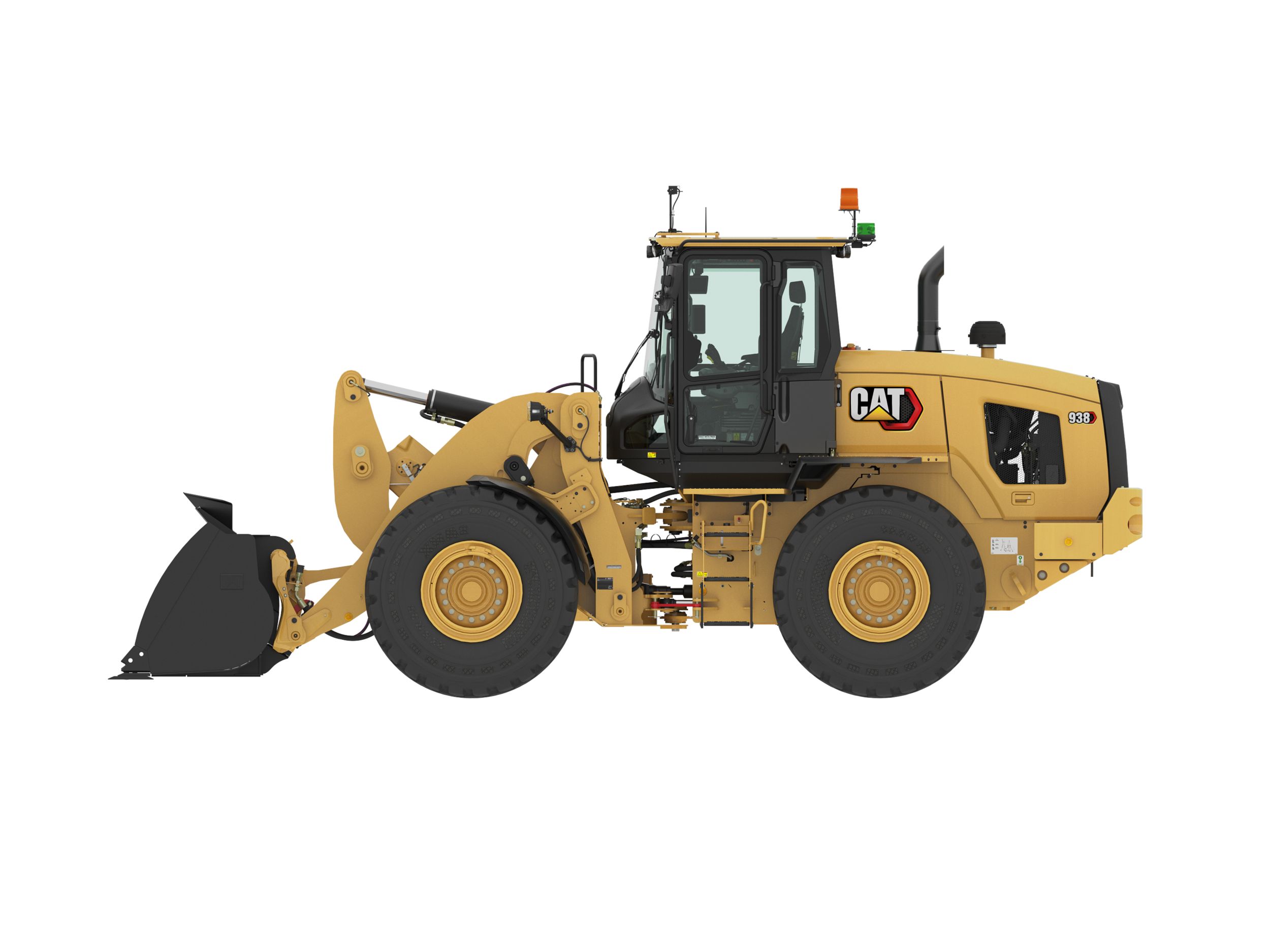

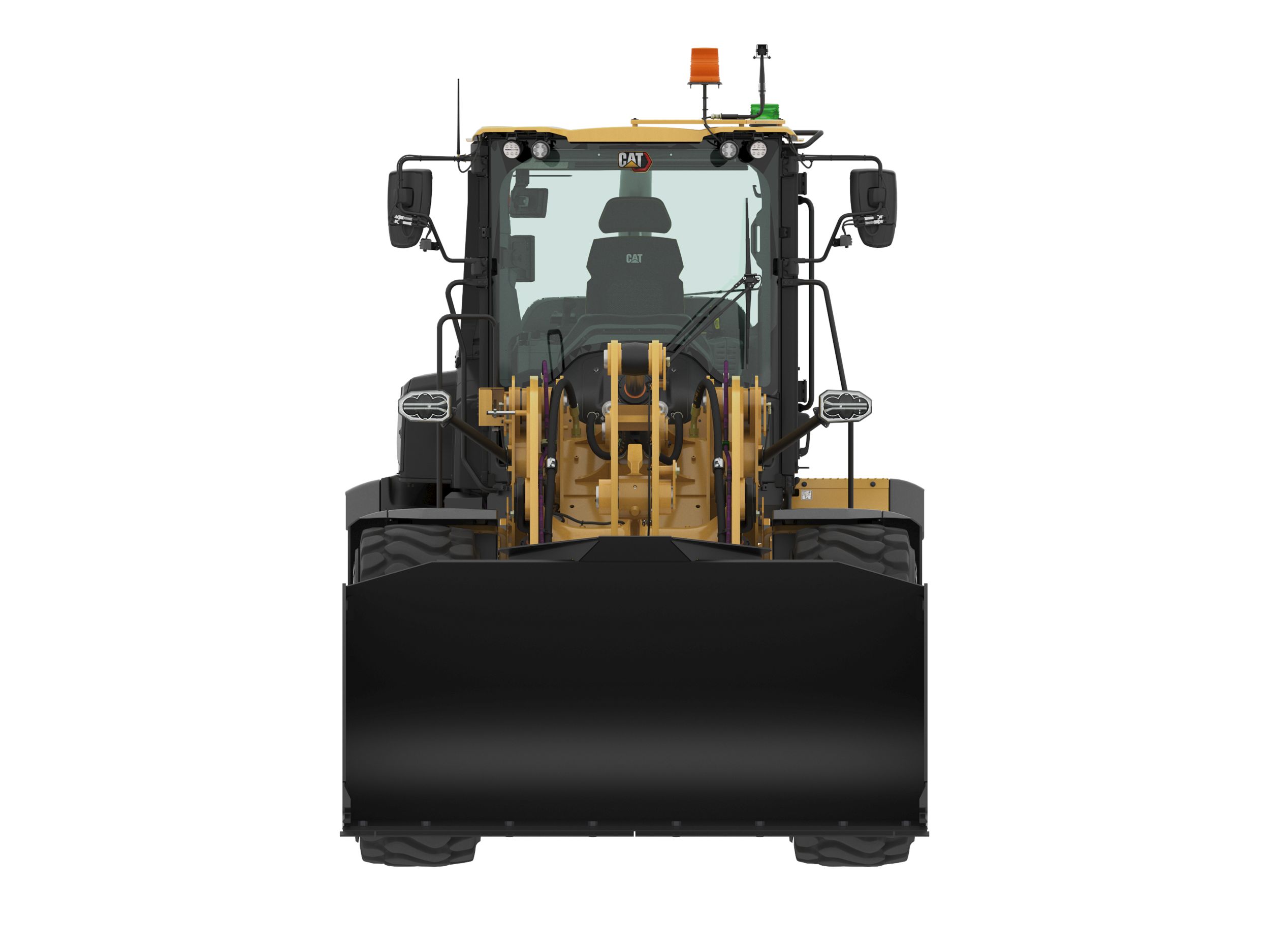

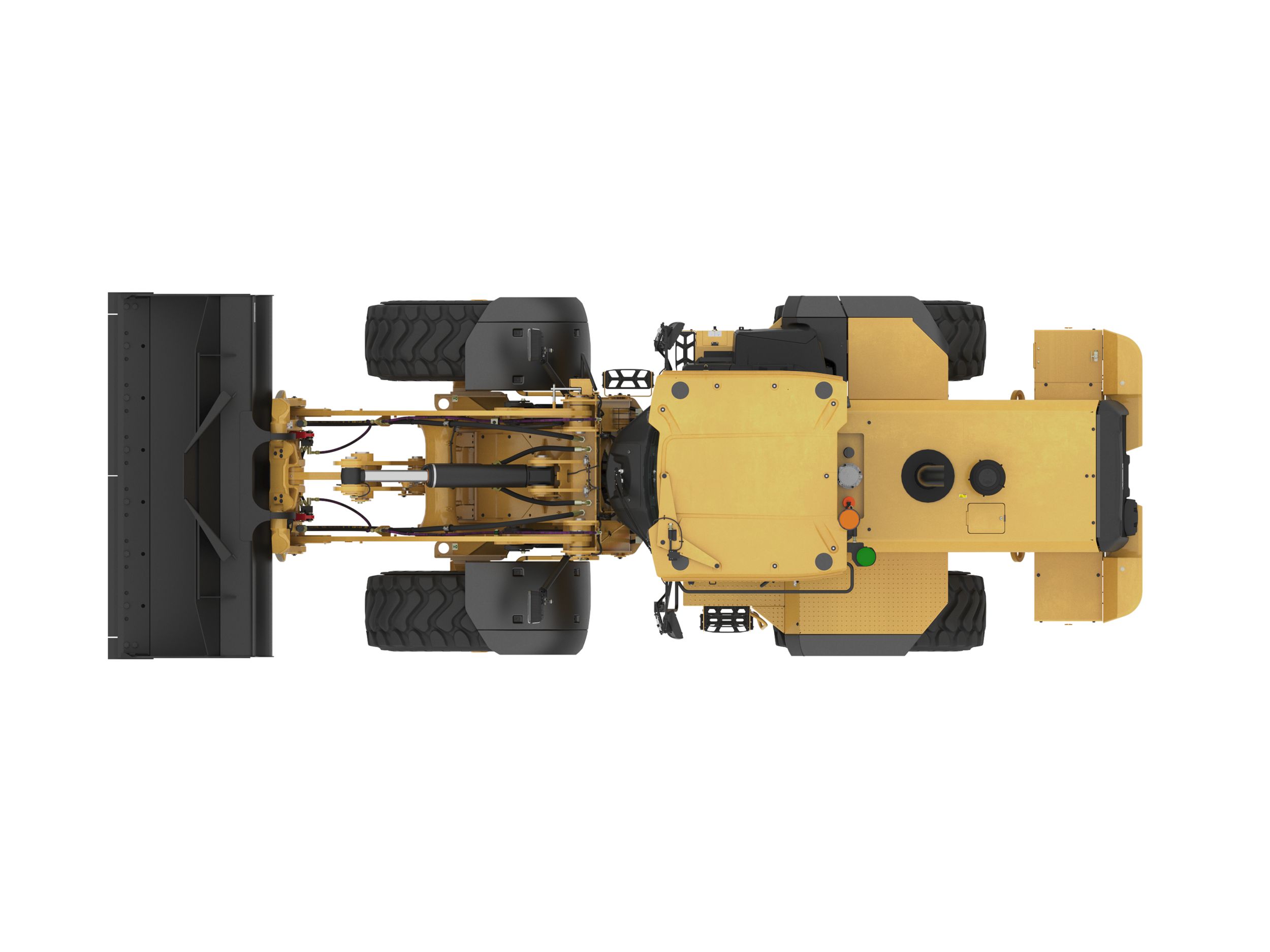

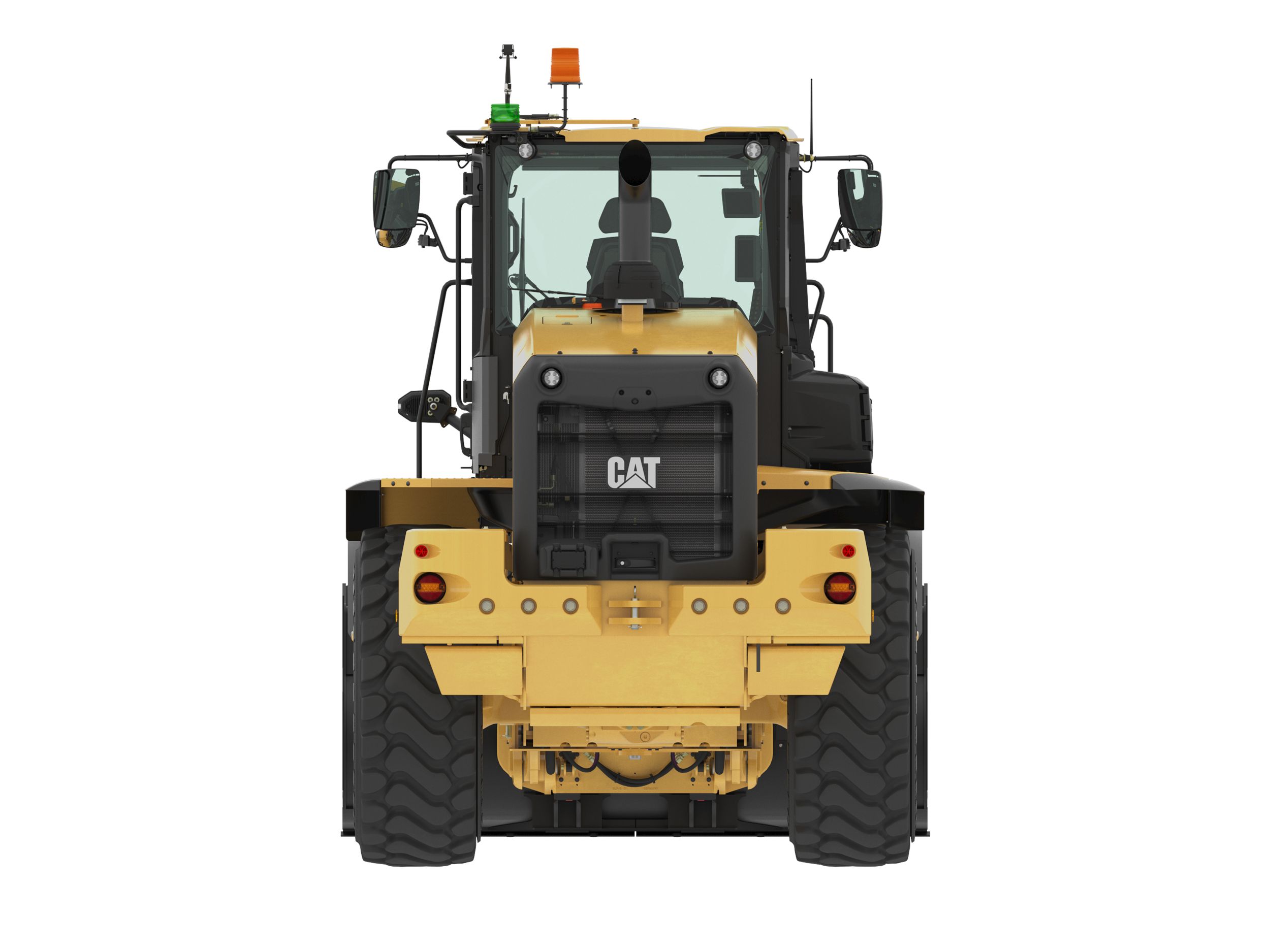

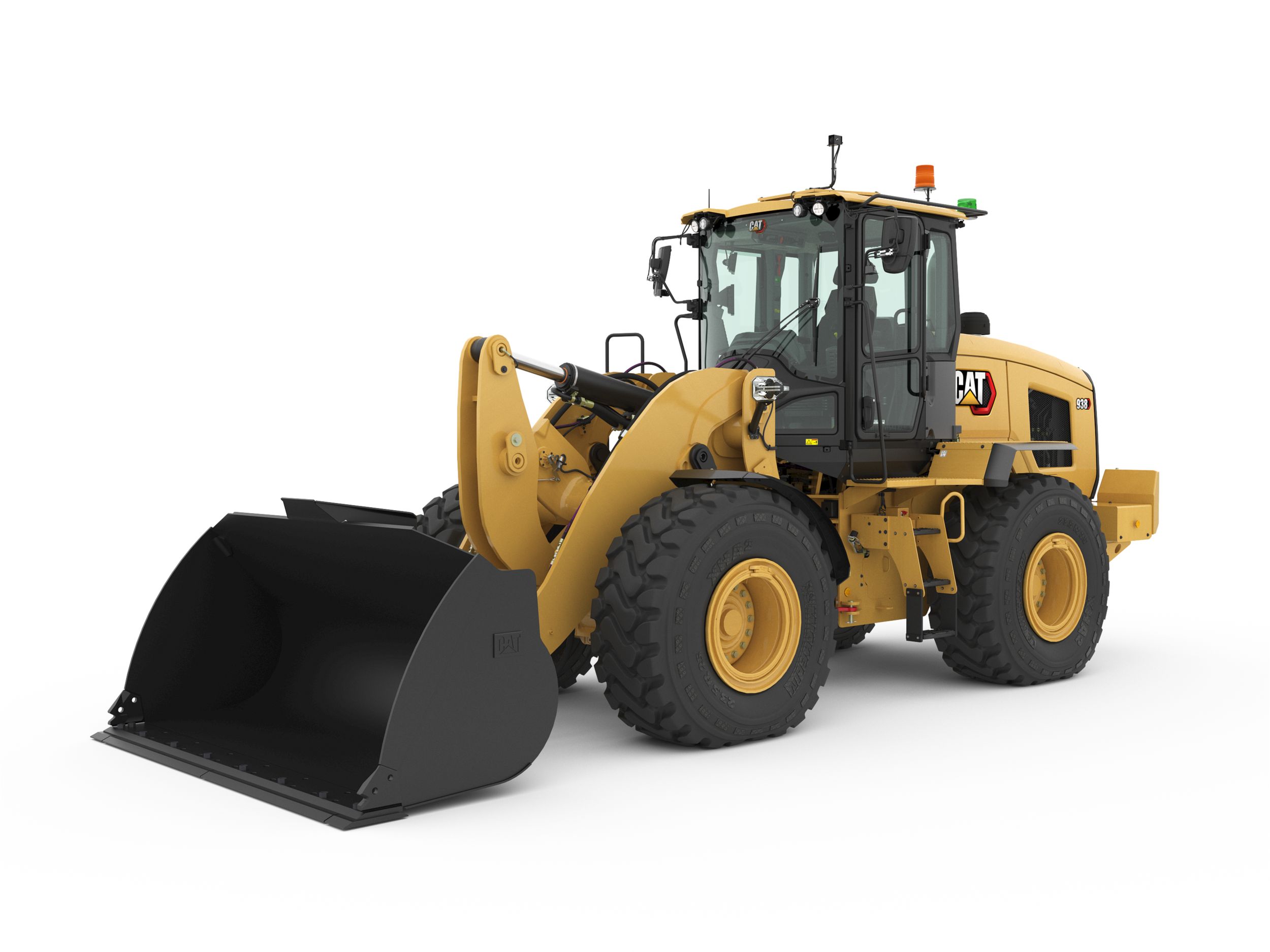

Küçük Boy Tekerlekli Yükleyiciler 938

Temsilci Bul

Önemli Özellikler

Azami Brüt Güç - SAE J1995: 191 hp; 143 kW

Çalışma Ağırlığı: 35528 lb; 16115 kg

Kova Kapasiteleri: 1,9-5,0 m³ (2,5-6,5 yd³); 1,9-5,0 m³ (2,5-6,5 yd³)

938
Modeli Değiştirin

Görüntüleme

Başarı için Tasarlandı

938 Küçük Boy Tekerlekli Yükleyici üretkenlik, yakıt verimliliği, operatör konforu ve düşük işletme maliyelerinde standardı belirliyor. Sektörün ölçütleriyle tanışın.

Avantajları

OTOMATİK MOTOR MODU

Düşük rölantide yakıt tüketimini düşürür.

Uzatılmış Servis Aralıkları

500 ile 1.000 saat arasında servis maliyetlerini önemli ölçüde düşürür.

OTOMATİK TEKERLEK TORKU

Çekişi ayarlayarak patinajı ve lastik aşınmasını azaltır.

Özelliklere Kısa Bir Bakış

8 sonuçtan 1-6 görüntüleniyor

Gün Boyu Konforun Tadını Çıkarın

Yeni Cat küçük boy tekerlekli yükleyiciye oturun ve otomatik sıcaklık kontrolü, sınıfında lider ses seviyeleri, gelişmiş çepeçevre görüş ve tamamen ayarlanabilir süspansiyonlu koltukta sizinle birlikte hareket eden ve düşük efor gerektiren kumanda kolu kontrollerinin keyfini çıkarın. Caterpillar hidrolik silindir sönümlemesi ve akıcı öngörülebilir kumandaları ile birleştirilmiş geniş, ferah bir operatör ortamı, bu koltuğu iş sahanızdaki en konforlu koltuk haline getirir.
Çoklu görüş kamerası ve arka nesne algılama yükseltmeleri, iş sahasında size ekstra bir göz sağlarken, yeni opsiyonel kuvvet geri bildirimli kumanda kolu, uzun vardiyalarda kendinizi güvende hissetmenizi sağlar. Operatör algılama işlevi, ortamdan ayrıldığınızda makinenin izole edilmesine yardımcı olur; emniyet kemeri bildirimleri ise emniyet kemerinizi takmanız için size nazik bir hatırlatma yapar.

Verimli ve Güçlü

Akıllı hidrostatik güç aktarma sistemi ve yeni otomatik motor devri modu ile birlikte sağlanan daha düşük maksimum motor devri sayesinde sektör lideri yakıt tasarrufu ile farkı deneyimleyin. Bu, standart olarak verimlilik ve ihtiyaç duyduğunuzda güç artışı sağlar. Makinenize en yüksek performansı sağlarken lastik ömrünü en üst düzeye çıkarıp işletme maliyetlerini düşük seviyelerde tutmak için ayarlanmış yeni Otomatik Tekerlek Torku sistemi ile çekişi optimize edin ve patinajı en aza indirin. Cat Payload ile üretiminizi takip edin ve yük hedeflerinize doğru bir şekilde ulaşın.

İşler Kolaylaşıyor

Caterpillar patentli hızlı yüklemeli performans serisi kovaları ve geleneksel Z-bar kazma verimliliğini ataşman taşıyıcı özellikleriyle bir araya getiren gelişmiş ileri görüşe sahip optimize edilmiş Z-Bar bağlantısı ile daha fazla hareket edin. Çalışma aralığı boyunca paralel yükleme ve yüksek yatırma gücü, yükleri hassas kontrolle güvenli bir şekilde taşımanıza imkan verir.
Her sistemin özel pompaları ve akıllı bir güç yönetim sistemi tarafından yönetilen akış paylaşımlı ekipman valfi ile çok işlevli çalışma hiç bu kadar kolay olmamıştı. Hiçbir hareketten ödün vermeden, eş zamanlı olarak kaldırın, yönlendirin ve sürün. Servis işlemlerini kolaylaştırmak ve işe daha hızlı gitmek için otomatik yağlama ve lastik basıncı izleme özellikleriyle makinenizi yükseltin. Hava karardığında yanan otomatik yol lambalarıyla yolu aydınlatın.

Deneyiminizi Özelleştirin

Caterpillar'ın sektörde bir ilk olan, dört benzersiz güç aktarma sistemi ayarına sahip Hystat™ Operatör Modları ile uygulamanızın gereksinimlerini ve bireysel tercihlerinizi karşılayın. Sorunsuz sürüş için klasik tork konvertörünü, agresif motor frenlemesi için klasik hidrostatiği, kaygan zeminde kontrolünüzü en üst düzeye çıkaran buz modunu ve basitleştirilmiş kullanım için yepyeni tek pedal modunu seçin.
Programlanabilir kumanda kolları, yumuşak dokunmatik düğmeler ve standart dokunmatik ekranla çalışan yeni jog kumanda ile parmak ucunuzdaki ayarlamalarla makine performansını hassas bir şekilde ayarlayın. İş sahasında çok yönlülük ve optimum verimlilik için temel ayarları koruyan ataşman profillerini hızla geri çağırın.

Yükseltmeler ve Servisler

Küçük boy tekerlekli yükleyicinizi daha geniş uygulama seçenekleri için yapılandırmak üzere eksiksiz yükseltme ve aksesuar yelpazesinden dilediğinizi seçin.
Bir dizi self servis seçeneği (SSO) ve temsilci tarafından takılan kitler de dahil olmak üzere hazır servis ve bakım parçalarından yararlanın.

Amaca Uygun Üretilmiş: Taşıyıcı Paketleri - Çakıllı Kum Taşıyıcı

Artırılmış Yük: Ek arka ağırlık, performansı en üst düzeye çıkarmak için yerden yüksekliği veya ayrılma açısını azaltmadan dengeyi artırır.
Uzun Ömürlü Kum ve Çakıl Kovaları: Performans serisi kovalar daha yüksek doldurma faktörleri ile üretkenlikte ve yakıt verimliliğinde önemli artış sağlamak için daha iyi malzeme tutuşu sağlar. Kovalar uzun bir tabana, açık boğaza, kavisli yan çubuklara ve köşe korumaları da dahil olmak üzere ek servis kolaylığı sağlayan aşınma plakalarına sahiptir.
Güç Aktarma Sisteminizi Koruyun: Opsiyonel yükseltilmiş hava delikleri ile geçiş derinliğinizi artırın. Ön ve arka akslar ve hidrostatik dişli kutusu için makine üzerinde yüksek bir yere monte edilmiş uzaktan kumanda. Çökeltme havuzunun kirlenmeden temizlenmesini sağlar.

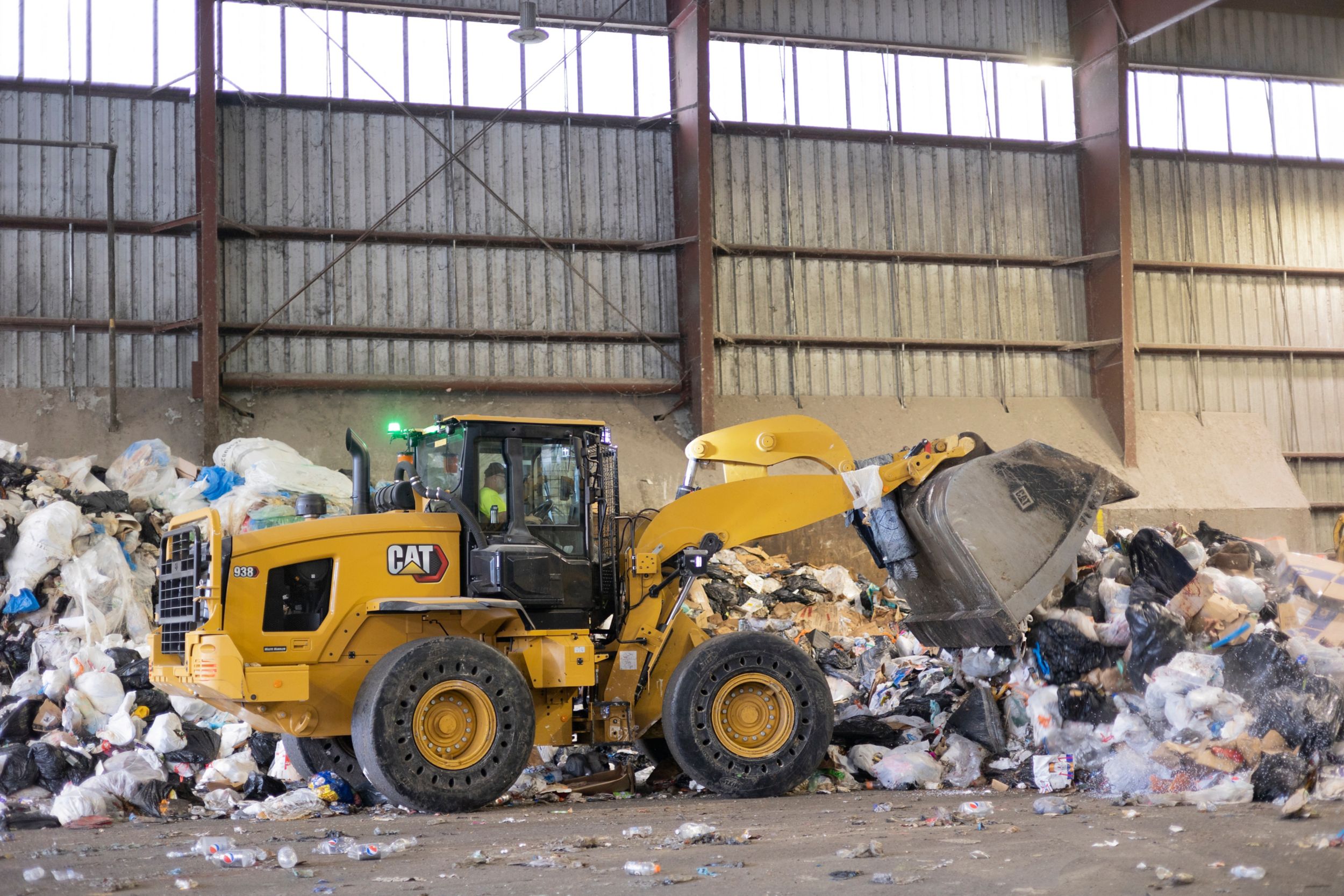

Amaca Uygun Üretilmiş: Taşıyıcı Paketleri - Atık Elleçleyici

Yatırımınızı Koruyun: Makinenizi atık elleçleme uygulamasının zorlu ortamından korumak için eksiksiz opsiyonel koruma yelpazesinden seçiminizi yapın. Makine koruması, makinenin ana komponentlerini korumak için amaca uygun olarak üretilmiştir.
Temiz Hava Soluyun: Türbin ön temizleyicisi ile motor ömrünüzü en üst düzeye çıkarın ve filtre temizleme aralıklarını uzatın. Tek düzlemli, geniş aralıklı petek soğutma paketini ve fırçasız muhafazalı alternatörü temizleyen ters fan ile sistemin serin kalmasını sağlayın. Operatör ortamı için tasarlanmış elektrikli ön filtre ile temiz hava soluyun.
Lastik Ömrünü En Üst Düzeye Çıkarın: Tekerlek torkuna zemin koşullarına uyacak şekilde hassas ayar yaparak performansı en üst düzeye çıkarın ve lastik ömrünü uzatın. Standart otomatik tekerlek torku ve otomatik diferansiyel kilidi, atık elleçleme uygulamaları için idealdir.

Sürdürülebilirlik

Cat® C7.1 motor; U.S. EPA Tier 4 Final, EU Stage V ve Korea Tier 5 emisyon standartlarını karşılar.
Motor Rölanti Yönetim Sistemi (EIMS), makine performansını korurken yakıt verimliliğini en üst düzeye çıkarmaya ve sera gazı emisyonlarını azaltmaya yardımcı olur.
Rölantideyken Motor Kapatma Zamanlayıcısı, makineyi önceden ayarlanan bir rölanti süresinden sonra kapatarak yakıt tüketimini, sera gazı emisyonlarını ve gereksiz rölanti süresini azaltır.
Performans Serisi Kovalar, daha fazla malzeme taşıyarak ve daha hızlı yükleyerek her geçişte en yüksek verimi sağlamak için yuvarlatılmış yan panellere, daha uzun bir zemine ve açık açıya sahiptir.
Çekiş Kontrolü, kayma ve lastik aşınmasını azaltmak için torku lastiklere göre ayarlamanın hızlı bir yoludur.
Cat® Production Measurement, üretkenliği en üst düzeye çıkarmanıza, yakıt tüketimini ve sera gazı emisyonlarını azaltmanıza yardımcı olan gerçek zamanlı yük tartımı sağlarken aynı zamanda iş sahası verimliliğini artırır ve maliyetleri düşürür.
Uzatılmış bakım aralıkları yalnızca arıza süresini azaltmakla kalmaz, aynı zamanda makinenin ömrü boyunca değiştirilen sıvı ve filtre miktarını da azaltır.
Operatör müdahalesi gerektirmeyen Kontrol Edilebilir Güç özelliği, ihtiyacınız olduğunda kesintisiz verimlilik ve güç sağlar.
Lastik Basıncı İzleme özelliği, lastik aşınmasını azaltmaya, yakıt verimliliğini artırmaya ve sera gazı emisyonlarını düşürmeye yardımcı olmak için operatöre gerçek zamanlı lastik basıncı bilgileri sağlar.
Akıllı Hidrostatik Şanzıman, yükleme ve taşıma uygulamalarında kontrolü artırmaya, yakıt tüketimini ve sera gazı emisyonlarını azaltmaya yardımcı olur.
Değişken Silindir Hacmi Pompaları, uygulama gereksinimleri değiştikçe gücü yüke göre ayarlar.

Yeni Cat küçük boy tekerlekli yükleyiciye oturun ve otomatik sıcaklık kontrolü, sınıfında lider ses seviyeleri, gelişmiş çepeçevre görüş ve tamamen ayarlanabilir süspansiyonlu koltukta sizinle birlikte hareket eden ve düşük efor gerektiren kumanda kolu kontrollerinin keyfini çıkarın. Caterpillar hidrolik silindir sönümlemesi ve akıcı öngörülebilir kumandaları ile birleştirilmiş geniş, ferah bir operatör ortamı, bu koltuğu iş sahanızdaki en konforlu koltuk haline getirir.
Çoklu görüş kamerası ve arka nesne algılama yükseltmeleri, iş sahasında size ekstra bir göz sağlarken, yeni opsiyonel kuvvet geri bildirimli kumanda kolu, uzun vardiyalarda kendinizi güvende hissetmenizi sağlar. Operatör algılama işlevi, ortamdan ayrıldığınızda makinenin izole edilmesine yardımcı olur; emniyet kemeri bildirimleri ise emniyet kemerinizi takmanız için size nazik bir hatırlatma yapar.

Akıllı hidrostatik güç aktarma sistemi ve yeni otomatik motor devri modu ile birlikte sağlanan daha düşük maksimum motor devri sayesinde sektör lideri yakıt tasarrufu ile farkı deneyimleyin. Bu, standart olarak verimlilik ve ihtiyaç duyduğunuzda güç artışı sağlar. Makinenize en yüksek performansı sağlarken lastik ömrünü en üst düzeye çıkarıp işletme maliyetlerini düşük seviyelerde tutmak için ayarlanmış yeni Otomatik Tekerlek Torku sistemi ile çekişi optimize edin ve patinajı en aza indirin. Cat Payload ile üretiminizi takip edin ve yük hedeflerinize doğru bir şekilde ulaşın.

Caterpillar patentli hızlı yüklemeli performans serisi kovaları ve geleneksel Z-bar kazma verimliliğini ataşman taşıyıcı özellikleriyle bir araya getiren gelişmiş ileri görüşe sahip optimize edilmiş Z-Bar bağlantısı ile daha fazla hareket edin. Çalışma aralığı boyunca paralel yükleme ve yüksek yatırma gücü, yükleri hassas kontrolle güvenli bir şekilde taşımanıza imkan verir.
Her sistemin özel pompaları ve akıllı bir güç yönetim sistemi tarafından yönetilen akış paylaşımlı ekipman valfi ile çok işlevli çalışma hiç bu kadar kolay olmamıştı. Hiçbir hareketten ödün vermeden, eş zamanlı olarak kaldırın, yönlendirin ve sürün. Servis işlemlerini kolaylaştırmak ve işe daha hızlı gitmek için otomatik yağlama ve lastik basıncı izleme özellikleriyle makinenizi yükseltin. Hava karardığında yanan otomatik yol lambalarıyla yolu aydınlatın.

Caterpillar'ın sektörde bir ilk olan, dört benzersiz güç aktarma sistemi ayarına sahip Hystat™ Operatör Modları ile uygulamanızın gereksinimlerini ve bireysel tercihlerinizi karşılayın. Sorunsuz sürüş için klasik tork konvertörünü, agresif motor frenlemesi için klasik hidrostatiği, kaygan zeminde kontrolünüzü en üst düzeye çıkaran buz modunu ve basitleştirilmiş kullanım için yepyeni tek pedal modunu seçin.
Programlanabilir kumanda kolları, yumuşak dokunmatik düğmeler ve standart dokunmatik ekranla çalışan yeni jog kumanda ile parmak ucunuzdaki ayarlamalarla makine performansını hassas bir şekilde ayarlayın. İş sahasında çok yönlülük ve optimum verimlilik için temel ayarları koruyan ataşman profillerini hızla geri çağırın.

Küçük boy tekerlekli yükleyicinizi daha geniş uygulama seçenekleri için yapılandırmak üzere eksiksiz yükseltme ve aksesuar yelpazesinden dilediğinizi seçin.
Bir dizi self servis seçeneği (SSO) ve temsilci tarafından takılan kitler de dahil olmak üzere hazır servis ve bakım parçalarından yararlanın.

Artırılmış Yük: Ek arka ağırlık, performansı en üst düzeye çıkarmak için yerden yüksekliği veya ayrılma açısını azaltmadan dengeyi artırır.
Uzun Ömürlü Kum ve Çakıl Kovaları: Performans serisi kovalar daha yüksek doldurma faktörleri ile üretkenlikte ve yakıt verimliliğinde önemli artış sağlamak için daha iyi malzeme tutuşu sağlar. Kovalar uzun bir tabana, açık boğaza, kavisli yan çubuklara ve köşe korumaları da dahil olmak üzere ek servis kolaylığı sağlayan aşınma plakalarına sahiptir.
Güç Aktarma Sisteminizi Koruyun: Opsiyonel yükseltilmiş hava delikleri ile geçiş derinliğinizi artırın. Ön ve arka akslar ve hidrostatik dişli kutusu için makine üzerinde yüksek bir yere monte edilmiş uzaktan kumanda. Çökeltme havuzunun kirlenmeden temizlenmesini sağlar.

Yatırımınızı Koruyun: Makinenizi atık elleçleme uygulamasının zorlu ortamından korumak için eksiksiz opsiyonel koruma yelpazesinden seçiminizi yapın. Makine koruması, makinenin ana komponentlerini korumak için amaca uygun olarak üretilmiştir.
Temiz Hava Soluyun: Türbin ön temizleyicisi ile motor ömrünüzü en üst düzeye çıkarın ve filtre temizleme aralıklarını uzatın. Tek düzlemli, geniş aralıklı petek soğutma paketini ve fırçasız muhafazalı alternatörü temizleyen ters fan ile sistemin serin kalmasını sağlayın. Operatör ortamı için tasarlanmış elektrikli ön filtre ile temiz hava soluyun.
Lastik Ömrünü En Üst Düzeye Çıkarın: Tekerlek torkuna zemin koşullarına uyacak şekilde hassas ayar yaparak performansı en üst düzeye çıkarın ve lastik ömrünü uzatın. Standart otomatik tekerlek torku ve otomatik diferansiyel kilidi, atık elleçleme uygulamaları için idealdir.

Cat® C7.1 motor; U.S. EPA Tier 4 Final, EU Stage V ve Korea Tier 5 emisyon standartlarını karşılar.
Motor Rölanti Yönetim Sistemi (EIMS), makine performansını korurken yakıt verimliliğini en üst düzeye çıkarmaya ve sera gazı emisyonlarını azaltmaya yardımcı olur.
Rölantideyken Motor Kapatma Zamanlayıcısı, makineyi önceden ayarlanan bir rölanti süresinden sonra kapatarak yakıt tüketimini, sera gazı emisyonlarını ve gereksiz rölanti süresini azaltır.
Performans Serisi Kovalar, daha fazla malzeme taşıyarak ve daha hızlı yükleyerek her geçişte en yüksek verimi sağlamak için yuvarlatılmış yan panellere, daha uzun bir zemine ve açık açıya sahiptir.
Çekiş Kontrolü, kayma ve lastik aşınmasını azaltmak için torku lastiklere göre ayarlamanın hızlı bir yoludur.
Cat® Production Measurement, üretkenliği en üst düzeye çıkarmanıza, yakıt tüketimini ve sera gazı emisyonlarını azaltmanıza yardımcı olan gerçek zamanlı yük tartımı sağlarken aynı zamanda iş sahası verimliliğini artırır ve maliyetleri düşürür.
Uzatılmış bakım aralıkları yalnızca arıza süresini azaltmakla kalmaz, aynı zamanda makinenin ömrü boyunca değiştirilen sıvı ve filtre miktarını da azaltır.
Operatör müdahalesi gerektirmeyen Kontrol Edilebilir Güç özelliği, ihtiyacınız olduğunda kesintisiz verimlilik ve güç sağlar.
Lastik Basıncı İzleme özelliği, lastik aşınmasını azaltmaya, yakıt verimliliğini artırmaya ve sera gazı emisyonlarını düşürmeye yardımcı olmak için operatöre gerçek zamanlı lastik basıncı bilgileri sağlar.
Akıllı Hidrostatik Şanzıman, yükleme ve taşıma uygulamalarında kontrolü artırmaya, yakıt tüketimini ve sera gazı emisyonlarını azaltmaya yardımcı olur.
Değişken Silindir Hacmi Pompaları, uygulama gereksinimleri değiştikçe gücü yüke göre ayarlar.

Teknik Özellikler Standart Donanımlar İsteğe Bağlı Donanımlar

Şu Ürünün Teknik Özellikleri: 938

Motor

Azami Brüt Güç - SAE J1995	191 hp 143 kW
Motor Modeli	Cat C7.1* Cat C7.1*
Performans Modu	Otomatik Otomatik
Azami Brüt Güç - Azami Motor Devri	1800 dev/dk. 1800 dev/dk.
Azami Brüt Güç - SAE J1995 (DIN)	194 mhp 194 mhp
Azami Motor Gücü - ISO 14396	188 hp 140 kW
Azami Motor Gücü - ISO 14396 (DIN)	191 mhp 191 mhp
Azami Net Güç - Minimum Fan Devrinde SAE J1349	185 hp 138 kW
Azami Net Güç - Minimum Fan Devrinde ISO 9249	185 hp 138 kW
Azami Net Güç - Minimum Fan Devrinde ISO 9249 (DIN)	188 mhp 188 mhp
Maksimum Brüt Tork - Motor Devri	1400 dev/dk. 1400 dev/dk.
Maksimum Brüt Tork - SAE J1995	673 ft·lbf 912 N·m
Maksimum Brüt Tork - ISO 14396	664 ft·lbf 900 N·m
Maksimum Net Tork - SAE J1349	656 ft·lbf 889 N·m
Maksimum Net Tork - ISO 9249	658 ft·lbf 892 N·m
Silindir Hacmi	427 inç³ 7.01 l
İç Çap	4 inç 105 mm
Strok	5 inç 135 mm
Not	U.S. EPA Tier 4 Final, EU Stage V arazi ve Japan 2014 emisyon standartlarını karşılar. U.S. EPA Tier 4 Final, EU Stage V arazi ve Japan 2014 emisyon standartlarını karşılar.
Not (1)	Bildirilen güç, üretim zamanında yürürlükte olan, belirtilen standarda göre test edilir Bildirilen güç, üretim zamanında yürürlükte olan, belirtilen standarda göre test edilir
Not (2)	Net güç değerleri, belirtilen standart için referans koşullar altında test edilmiştir ve alternatör, hava filtresi, emisyon komponentleri ve belirtilen devirdeki fan ile donatılmış bir motorun volanında mevcut olan gücü gösterir. Net güç değerleri, belirtilen standart için referans koşullar altında test edilmiştir ve alternatör, hava filtresi, emisyon komponentleri ve belirtilen devirdeki fan ile donatılmış bir motorun volanında mevcut olan gücü gösterir.
Not (3)	3.000 m (10.000 ft) rakıma kadar motor gücünün düşürülmesi gerekli değildir. Otomatik güç düşürme özelliği, hidrolik ve şanzıman sistemlerini korur. 3.000 m (10.000 ft) rakıma kadar motor gücünün düşürülmesi gerekli değildir. Otomatik güç düşürme özelliği, hidrolik ve şanzıman sistemlerini korur.

Ağırlıklar

Çalışma Ağırlığı	35528 lb 16115 kg
Çalışma Ağırlığı – Yüksek Kaldırma	36210 lb 16425 kg

Kovalar

Kova Kapasiteleri

1,9-5,0 m³ (2,5-6,5 yd³) 1,9-5,0 m³ (2,5-6,5 yd³)

Direksiyon

Direksiyon Silindiri - Silindir Çapı	3.1 inç 80 mm
Direksiyon Silindiri - Kol Çapı	2 inç 50 mm
Direksiyon Silindiri - Strok	15.7 inç 399 mm
Maksimum Akış - Direksiyon Pompası	34 gal/dk. 130 l/dk.
Maksimum Çalışma Basıncı - Direksiyon Pompası	3500 psi 24130 kPa
Direksiyon Çevrim Süreleri (Tam Soldan Tam Sağa) - Minimum dev/dk.: Pompa Akışı Sınırlı	3.1 sn. 3.1 sn.
Direksiyon Çevrim Süreleri (Tam Soldan Tam Sağa) - Maksimum dev/dk.: 90 dev/dk. Direksiyon Hızı	2.3 sn. 2.3 sn.

Yükleyici Hidrolik Sistemi

Maksimum Akış - Ekipman Pompası	50 gal/dk. 190 l/dk.
Maksimum Akış - Ekipman Pompası - 3. İşlev, Maksimum Akış*	50 gal/dk. 190 l/dk.
Maksimum Akış - Ekipman Pompası - 4. İşlev Maksimum Akış*	42 gal/dk. 160 l/dk.
Maksimum Çalışma Basıncı - Ekipman Pompası	4061 psi 28000 kPa
Tahliye Basıncı - Yatırma Silindiri	4351 psi 30000 kPa
Tahliye Basıncı - Yatırma Silindiri - 3. ve 4. İşlev Maksimum Çalışma Basıncı	4061 psi 28000 kPa
Tahliye Basıncı - Yatırma Silindiri - 3. ve 4. İşlev Tahliye Basıncı	4351 psi 30000 kPa
Kaldırma Silindiri: Standart Kaldırma Bağlantısı - Silindir Çapı	4.7 inç 120 mm
Kaldırma Silindiri: Standart Kaldırma Bağlantısı - Kol Çapı	2.6 inç 65 mm
Kaldırma Silindiri: Standart Kaldırma Bağlantısı - Strok	31.1 inç 789 mm
Yatırma Silindiri: Standart Kaldırma Bağlantısı - Silindir Çapı	5.9 inç 150 mm
Yatırma Silindiri: Standart Kaldırma Bağlantısı - Kol Çapı	3.5 inç 90 mm
Yatırma Silindiri: Standart Kaldırma Bağlantısı - Strok	21.9 inç 555 mm
Hidrolik Çevrim Süresi - Kaldırma, Zemin Seviyesinden Maksimum Kaldırmaya	5.5 sn. 5.5 sn.
Hidrolik Çevrim Süresi - Boşaltma (Maksimum Kaldırma Yüksekliğinde)	1.5 sn. 1.5 sn.
Hidrolik Çevrim Süresi - Serbest Bırakma, Maksimum Kaldırmadan Zemin Seviyesine	2.7 sn. 2.7 sn.
Hidrolik Çevrim Süresi - Toplam Çevrim Süresi	9.7 sn. 9.7 sn.
Not	İkinci ekran takılıyken 3. ve 4. işlev akışı bu ekran yoluyla maksimum akışın %20'si ile %100'ü arasında istenildiği gibi ayarlanabilir. İkinci ekran takılıyken 3. ve 4. işlev akışı bu ekran yoluyla maksimum akışın %20'si ile %100'ü arasında istenildiği gibi ayarlanabilir.

Servis Dolum Kapasiteleri

Yakıt Deposu	51.5 gal (ABD) 195 l
Soğutma Sistemi	7.9 gal (ABD) 30 l
Motor Karteri	5.3 gal (ABD) 20 l
Şanzıman - Vites Kutusu	2.2 gal (ABD) 8.5 l
Ön Akslar	9.2 gal (ABD) 35 l
Arka Akslar	9.2 gal (ABD) 35 l
Hidrolik Sistem - Depo Dahil	49.3 gal (ABD) 170 l
Hidrolik Deposu	23.8 gal (ABD) 90 l
Dizel Egzoz Sıvısı (DEF) Deposu	5 gal (ABD) 19 l
Not	Cat sistemlerinde kullanılan DEF (Diesel Exhaust Fluid - Dizel Egzoz Sıvısı), Uluslararası Standartlar Kuruluşu'nun (ISO) 22241-1:2019 numaralı standardında belirtilen gereklilikleri karşılamalıdır. Cat sistemlerinde kullanılan DEF (Diesel Exhaust Fluid - Dizel Egzoz Sıvısı), Uluslararası Standartlar Kuruluşu'nun (ISO) 22241-1:2019 numaralı standardında belirtilen gereklilikleri karşılamalıdır.

Şanzıman

İleri ve Geri - Aralık 1*	1 - 13 km/sa (0,6 - 8 mil/sa) 1 - 13 km/sa (0,6 - 8 mil/sa)
İleri ve Geri - Aralık 2	8 mil/sa. 13 km/sa.
İleri ve Geri - Aralık 3	17 mil/sa. 27 km/sa.
İleri ve Geri - Aralık 4	25 mil/sa. 40 km/sa.
Not	Sürünme kontrolü, ikinci ekran takılıyken bu ekran yoluyla maksimum hız aralığının Aralık 1 ayarında 1 km/sa (0,6 mil/sa) değerinden 13 km/sa (8 mil/sa) değerine kadar ayarlanabilmesine imkan verir. Fabrika varsayılanı 7 km/sa'tir (4,4 mil/sa). Sürünme kontrolü, ikinci ekran takılıyken bu ekran yoluyla maksimum hız aralığının Aralık 1 ayarında 1 km/sa (0,6 mil/sa) değerinden 13 km/sa (8 mil/sa) değerine kadar ayarlanabilmesine imkan verir. Fabrika varsayılanı 7 km/sa'tir (4,4 mil/sa).

Lastikler

Standart Boyut	20,5 R25, radyal (L-3) 20,5 R25, radyal (L-3)
Diğer Seçenekler Şunlardır	20,5 R25, radyal (L-2), 20,5 R25, radyal (L-5), 20,5-25 12PR (L-2), 20,5-25 12PR (L-3), 20,5-25 16PR (L-5), 17,5 R25, radyal (L-2), 17,5 R25, radyal (L-3), 17,5 R25, radyal (L-5), 550/65 R25 radyal (L-3), Mini Yükleyici/Tarım 20,5 R25, radyal (L-2), 20,5 R25, radyal (L-5), 20,5-25 12PR (L-2), 20,5-25 12PR (L-3), 20,5-25 16PR (L-5), 17,5 R25, radyal (L-2), 17,5 R25, radyal (L-3), 17,5 R25, radyal (L-5), 550/65 R25 radyal (L-3), Mini Yükleyici/Tarım
Not (1)	Başka lastik seçenekleri mevcuttur. Ayrıntılar için Cat temsilcinizle iletişime geçin. Başka lastik seçenekleri mevcuttur. Ayrıntılar için Cat temsilcinizle iletişime geçin.
Not (2)	Bazı uygulamalarda yükleyicinin üretkenlik özellikleri lastiklerin metrik ton-km/sa. (metrik ton-mil/sa.) özelliklerini aşabilir. Bazı uygulamalarda yükleyicinin üretkenlik özellikleri lastiklerin metrik ton-km/sa. (metrik ton-mil/sa.) özelliklerini aşabilir.
Not (3)	Caterpillar, lastik modelini seçmeden önce tüm koşulları değerlendirmek için bir lastik tedarikçisine danışmanızı önermektedir. Caterpillar, lastik modelini seçmeden önce tüm koşulları değerlendirmek için bir lastik tedarikçisine danışmanızı önermektedir.

Kabin

ROPS	ISO 3471:2008 ISO 3471:2008
FOPS	ISO 3449:2005 LEVEL II ISO 3449:2005 LEVEL II

Akslar

Ön	Sabit; Kilitli diferansiyel (standart) Sabit; Kilitli diferansiyel (standart)
Arka	±11 derece salınır; Açık diferansiyel (standart); Sınırlı kayan diferansiyel (opsiyonel) ±11 derece salınır; Açık diferansiyel (standart); Sınırlı kayan diferansiyel (opsiyonel)

Klima Sistemi

Klima

Bu makinedeki klima sisteminde florlu bir sera gazı olan R134a soğutucu kullanılmıştır (Küresel Isınma Potansiyeli = 1.430). Sistemde 1,9 kg (4,2 lb) soğutucu bulunur ve bu miktar 2,717 metrik ton (2,99 ton) CO2'ye eş değerdir. Bu makinedeki klima sisteminde florlu bir sera gazı olan R134a soğutucu kullanılmıştır (Küresel Isınma Potansiyeli = 1.430). Sistemde 1,9 kg (4,2 lb) soğutucu bulunur ve bu miktar 2,717 metrik ton (2,99 ton) CO2'ye eş değerdir.

Ses

Operatör Ses Basıncı (ISO 6396:2008)	68 dB(A) 68 dB(A)
Ortalama Dış Ses Basıncı (ISO 6395:2008)	101 dB(A) 101 dB(A)
Not (1)	Avrupa Birliği Direktifi 2000/14/EC ve BK Gürültü Yönetmeliği 2001 No. 1701. Avrupa Birliği Direktifi 2000/14/EC ve BK Gürültü Yönetmeliği 2001 No. 1701.

Sürdürülebilirlik

Geri Dönüştürülebilirlik

96% 96%

Kova ile Boyutlar - Standart Kaldırma

Yükseklik - Zeminden Kabine**	10.92 ft 3340 mm
Yükseklik - Zeminden İkaz Işığına**	12.17 ft 3707 mm
Yükseklik - Zeminden Aks Merkezine**	2.25 ft 685 mm
Yükseklik - Yerden Yükseklik**	1.25 ft 386 mm
Uzunluk - Toplam*	25.08 ft 7656 mm
Uzunluk - Arka Akstan Tampona	6.42 ft 1968 mm
Uzunluk - Çeki Topuzundan Ön Aksa	5 ft 1525 mm
Uzunluk - Dingil Mesafesi	10 ft 3050 mm
Mesafe - 45° Açılı Kova*	9.3 ft 2834 mm
Mesafe - Yükseklik üzerinde Yük**	11 ft 3354 mm
Mesafe - Düz Kova**	11.9 ft 3641 mm
Yükseklik - Kova Pimi**	13 ft 3969 mm
Yükseklik - Toplam**	17.33 ft 5273 mm
Uzanma - 45° Açılı Kova*	3.75 ft 1146 mm
Taşıma Yüksekliği - Kova Pimi	1.33 ft 394 mm
Kazı Derinliği**	4 inç 101 mm
Genişlik - Kova	9 ft 2750 mm
Genişlik - Lastik Sırtı Merkezi	6.83 ft 2083 mm
Dönüş Yarıçapı - Kova Üzerinden	20.08 ft 6120 mm
Genişlik: Lastikler Üzerinde	8.83 ft 2693 mm
Dönüş Yarıçapı - Lastiklerin Dış Tarafında	18.16 ft 5546 mm
Dönüş Yarıçapı - Lastiklerin İç Tarafındaki	9.33 ft 2843 mm
Tam Kaldırmada Raf Açısı	54 ° 54 °
Tam Kaldırmada Boşaltma Açısı	49 ° 49 °
Taşımada Raf Açısı	43 ° 43 °
Ayrılma Açısı	33 ° 33 °
Belden Kırma Açısı	40 ° 40 °
Çalışma Ağırlığı	35528 lb 16115 kg
Not (1)	Kovaya bağlı olarak değişiklik gösterir. Kovaya bağlı olarak değişiklik gösterir.
Not (2)	Lastiğe bağlı olarak değişiklik gösterir. Lastiğe bağlı olarak değişiklik gösterir.
Not (3)	Listelenen boyutlar 2,5 m³ (3,2 yd³) genel amaçlı Fusion™ kova, cıvatalı kesici kenar, standart arka ağırlıklar, ek koruma, 80 kg (176 Ib) operatör ve 20,5 R25 (L-3) XHA2 lastiklerle yapılandırılmış makine içindir. Listelenen boyutlar 2,5 m³ (3,2 yd³) genel amaçlı Fusion™ kova, cıvatalı kesici kenar, standart arka ağırlıklar, ek koruma, 80 kg (176 Ib) operatör ve 20,5 R25 (L-3) XHA2 lastiklerle yapılandırılmış makine içindir.

Kova ile Boyutlar - Yüksek Kaldırma

Yükseklik - Zeminden Kabine**	10.92 ft 3340 mm
Yükseklik - Zeminden İkaz Işığına**	12.17 ft 3707 mm
Yükseklik - Zeminden Aks Merkezine**	2.25 ft 685 mm
Yükseklik - Yerden Yükseklik**	1.25 ft 386 mm
Uzunluk - Toplam*	27.58 ft 8397 mm
Uzunluk - Arka Akstan Tampona	6.42 ft 1968 mm
Uzunluk - Çeki Topuzundan Ön Aksa	5 ft 1525 mm
Uzunluk - Dingil Mesafesi	10 ft 3050 mm
Mesafe - 45° Açılı Kova*	11.16 ft 3415 mm
Mesafe - Yükseklik üzerinde Yük**	11.66 ft 3561 mm
Mesafe - Düz Kova**	13.83 ft 4222 mm
Yükseklik - Kova Pimi**	14.92 ft 4550 mm
Yükseklik - Toplam**	19.2 ft 5853 mm
Uzanma - 45° Açılı Kova*	4.66 ft 1413 mm
Taşıma Yüksekliği - Kova Pimi	2 ft 612 mm
Kazı Derinliği**	5.25 inç 135 mm
Genişlik - Kova	9 ft 2750 mm
Genişlik - Lastik Sırtı Merkezi	6.83 ft 2083 mm
Dönüş Yarıçapı - Kova Üzerinden	21.25 ft 6483 mm
Genişlik: Lastikler Üzerinde	8.83 ft 2693 mm
Dönüş Yarıçapı - Lastiklerin Dış Tarafında	18.16 ft 5546 mm
Dönüş Yarıçapı - Lastiklerin İç Tarafındaki	9.33 ft 2843 mm
Tam Kaldırmada Raf Açısı	53 ° 53 °
Tam Kaldırmada Boşaltma Açısı	47 ° 47 °
Taşımada Raf Açısı	48 ° 48 °
Ayrılma Açısı	33 ° 33 °
Belden Kırma Açısı	40 ° 40 °
Çalışma Ağırlığı	36210 lb 16425 kg
Not (1)	Kovaya bağlı olarak değişiklik gösterir. Kovaya bağlı olarak değişiklik gösterir.
Not (2)	Lastiğe bağlı olarak değişiklik gösterir. Lastiğe bağlı olarak değişiklik gösterir.
Not (3)	Listelenen boyutlar 2,5 m³ (3,2 yd³) genel amaçlı Fusion™ kova, cıvatalı kesici kenar, standart arka ağırlıklar, ek koruma, 80 kg (176 Ib) operatör ve 20,5 R25 (L-3) XHA2 lastiklerle yapılandırılmış makine içindir. Listelenen boyutlar 2,5 m³ (3,2 yd³) genel amaçlı Fusion™ kova, cıvatalı kesici kenar, standart arka ağırlıklar, ek koruma, 80 kg (176 Ib) operatör ve 20,5 R25 (L-3) XHA2 lastiklerle yapılandırılmış makine içindir.

938 Standart Donanımlar

NOT: Tüm özellikler her bölgede bulunmayabilir.

OPERATÖR ORTAMI

75 mm (3 inç) geri çekilebilir emniyet kemeri

Otomatik sıcaklık kontrolü

Kapalı, ROPS/FOPS, basınçlandırılmış ve ses yalıtımlı kabin

Bastırarak Çalıştırma

8 İnç Dokunmatik Ekran

Ekran kontrollü jog kumanda

Programlanabilir Kumanda Kolu

Bardak tutucular

Alt kısmı parabolik harici aynalar

Zemin seviyesinden kabin kapısı açma

Hidrolik kumanda kilidi

Kabin içi aydınlatma, kapı

Yemek kutusu depolama

Operatör Algılama Sistemi

Radyoya uygun hoparlörler

Elektrikli arka cam buz çözücüsü

Koltuğa monte elektronik ekipman kumandaları, ayarlanabilir

Yanda kayar cam

Kolona takılı çok işlevli kumanda - ışıklar, silecekler, sinyal lambası

Kumaş süspansiyonlu koltuk

Yatırmalı direksiyon simidi

Renkli ön cam

Ön kollu silecek/yıkayıcı, 2 hızlı ve aralıklı

Islak kollu silecek yıkayıcı, arka

Montaj Yeri

Dijital saat ölçer, odometre ve takometre

Dijital zemin hız göstergesi ve yön göstergesi

Motor soğutma sıvısı sıcaklık göstergesi

Yakıt ve dizel egzoz sıvısı seviyeleri

Hidrolik yağı sıcaklık göstergesi

GÜÇ AKTARMA SİSTEMİ

Cat C7.1 motor

Otomatik rölanti kapatma özelliği

Otomatik Motor Devri

Otomatik Diferansiyel Kilidi

Tier 4 Final / EU Stage V uyumlu

Turboşarjlı ve son soğutuculu

Filtreli karter hava deliği

Dizel partikül filtresi

Seçici katalitik indirgeme

Kuru tip hava filtresi

-34 °C'ye (-29 °F) kadar soğutucu sıvı koruması

Yakıt besleme pompası, otomatik

Yakıt/su ayırıcısı

Ön aksta diferansiyel kilidi

Aks keçesi korumaları

Muhafazalı, tam hidrolik yağlı disk hidrolik frenler

Elektronik park freni

Tekrar yağlama gerektirmeyen tahrik şaftları

Elektronik kumandalı hidrostatik şanzıman

Operatör modları (TC, Hidrostatik,

Tek Pedal ve Buz)

Yönlendirmeli vites değiştirme agresifliği (hızlı, orta, yavaş)

Otomatik Tekerlek Torku kontrolü, tekerlek torkunu ayarlama

Sürünme kumandası, zemin hızını ayarlama

Tek düzlemli soğutma paketi, inç başına 6 kanatçık yoğunluğu genişliğinde

Hidrolik tahrikli soğutma talep fanı

Programlı Yağ Numunesi Alma (S·O·SSM) portu, motor, soğutma sıvısı, şanzıman

HİDROLİK SİSTEM

Kaldırma ve kova otomatikleri, kabin içinden ayarlanabilir

Kova ve forklift çatal modları, kabin içinden ayarlanabilir

Otomatik ve mekanik uç dayanaklarında silindir sönümleme

Hassas mod kumandası (hızlı, orta, yavaş)

Hidrolik yanıt ayarı (hızlı, orta, yavaş)

Hidrolik arıza teşhis soketleri ve

S·O·S portları

Hidrolik yan göstergesi, görünür

Yüke duyarlı hidrolik sistemler ve direksiyon

Koltuğa monte hidrolik kumanda kolu kontrolleri

Cat Payload

ELEKTRİK SİSTEMİ

Alternatör, 115 amper, ağır hizmet tipi

Kabin içinde 12 V güç kaynağı (2)

Aküler, 1.000 CCA (2) 24 V sistem, bağlantı kesme anahtarı

Geri vites alarmı

Acil kapatma anahtarı

LED arka stop ve sinyal lambaları

Ağır hizmet tipi redüksiyonlu marş motoru

Product Link™ Elite

Uzaktan takviyeyle çalıştırma terminali

Sıfırlanabilir ana ve kritik işlev kesicileri

Ön ve arka yol lambaları

DİĞER

Kapatma-açma kuvveti ayarlanabilen büyük bölme erişim kapakları

Paralel kaldırma yükleyici bağlantısı

Pimli kurtarma çeki topuzu

Bağlantılı uzaktan yağlama noktaları

Kilitlenebilir bölmeler

1000 saatlik Servis Aralıkları (ilk 500 saatten sonra)

938 İsteğe Bağlı Donanımlar

NOT: Tüm özellikler her bölgede bulunmayabilir.

OPERATÖR ORTAMI

Kumanda kolu - 40 km/sa (25 mil/sa) kapasiteli

Telsiz paketleri

Teleskopik Direksiyon Kolonu

Lüks koltuk - yüksek sırt destekli, tamamen ayarlanabilir, kumaş havalı süspansiyonlu koltuk

Premium koltuk: yüksek sırt destekli ve havalı bel destekli, tamamen ayarlanabilir, deri ve kumaş, havalı süspansiyon. Koltuk alt minder ve arkalık bölümünde ısıtılır ve havalandırılır.

Arkadaki Nesneleri Algılama

Çoklu Görüş Kamerası

Ön Görüş Kamerası, tavana monte

Isıtmalı dış aynalar (2)

Elektronik olarak ayarlanabilir ve ısıtmalı dış aynalar (2)

İç Aynalar (2)

Ön ve arka güneşlik

Ön Cam Yıkama Platformu

Kabin havası için elektrikli ön filtreli

Kabin koruması

GÜÇ AKTARMA SİSTEMİ

Diferansiyel, sınırlı kayan, arka

Güç Aktarma Sistemi Koruması

Lastik Basıncı İzleme Sistemi (TPM)

Çeşitli Lastik Seçenekleri

Çamurluklar (uzatılmış kapak ve tam kapak)

HİDROLİK SİSTEM

Yardımcı akış, üçüncü ve dördüncü işlev

Basınç Altında Bağlantı Kesme

Sürüş Kontrol Sistemi, ekrandan ayarlanabilir

Otomatik yağlama, ekrana entegre

Biyolojik Olarak Çözünebilir Yağ

Döküntü paketleri (düşük, orta, yüksek)

ELEKTRİK SİSTEMİ

Soğuk çalıştırma paketi

Eterli marş desteği, blok ısıtma cihazı ve ek aküler, 1.000 CCA (toplam 4)

Lambalar, yardımcı, motor ve DEF bölmesi lambalarıyla birlikte halojen veya LED

Işıldak, çakar

Işık Koruması

DİĞER OPSİYONEL EKİPMAN

Bağlantı, yüksek kaldırma

Ataşman değiştirici, (Fusion ve ISO 23727:2009)

Ağır Arka Ağırlık

Çakıllı Kum Arka Ağırlığı

Cat Payload Yazıcısı

Silindir Koruması

Çeşitli Ataşman Seçenekleri

Şu Ürünün Teknik Özellikleri: 938

İndir Yazdır

Motor

Azami Brüt Güç - SAE J1995	191 hp 143 kW
Motor Modeli	Cat C7.1* Cat C7.1*
Performans Modu	Otomatik Otomatik
Azami Brüt Güç - Azami Motor Devri	1800 dev/dk. 1800 dev/dk.
Azami Brüt Güç - SAE J1995 (DIN)	194 mhp 194 mhp
Azami Motor Gücü - ISO 14396	188 hp 140 kW
Azami Motor Gücü - ISO 14396 (DIN)	191 mhp 191 mhp
Azami Net Güç - Minimum Fan Devrinde SAE J1349	185 hp 138 kW
Azami Net Güç - Minimum Fan Devrinde ISO 9249	185 hp 138 kW
Azami Net Güç - Minimum Fan Devrinde ISO 9249 (DIN)	188 mhp 188 mhp
Maksimum Brüt Tork - Motor Devri	1400 dev/dk. 1400 dev/dk.
Maksimum Brüt Tork - SAE J1995	673 ft·lbf 912 N·m
Maksimum Brüt Tork - ISO 14396	664 ft·lbf 900 N·m
Maksimum Net Tork - SAE J1349	656 ft·lbf 889 N·m
Maksimum Net Tork - ISO 9249	658 ft·lbf 892 N·m
Silindir Hacmi	427 inç³ 7.01 l
İç Çap	4 inç 105 mm
Strok	5 inç 135 mm
Not	U.S. EPA Tier 4 Final, EU Stage V arazi ve Japan 2014 emisyon standartlarını karşılar. U.S. EPA Tier 4 Final, EU Stage V arazi ve Japan 2014 emisyon standartlarını karşılar.
Not (1)	Bildirilen güç, üretim zamanında yürürlükte olan, belirtilen standarda göre test edilir Bildirilen güç, üretim zamanında yürürlükte olan, belirtilen standarda göre test edilir
Not (2)	Net güç değerleri, belirtilen standart için referans koşullar altında test edilmiştir ve alternatör, hava filtresi, emisyon komponentleri ve belirtilen devirdeki fan ile donatılmış bir motorun volanında mevcut olan gücü gösterir. Net güç değerleri, belirtilen standart için referans koşullar altında test edilmiştir ve alternatör, hava filtresi, emisyon komponentleri ve belirtilen devirdeki fan ile donatılmış bir motorun volanında mevcut olan gücü gösterir.
Not (3)	3.000 m (10.000 ft) rakıma kadar motor gücünün düşürülmesi gerekli değildir. Otomatik güç düşürme özelliği, hidrolik ve şanzıman sistemlerini korur. 3.000 m (10.000 ft) rakıma kadar motor gücünün düşürülmesi gerekli değildir. Otomatik güç düşürme özelliği, hidrolik ve şanzıman sistemlerini korur.

Ağırlıklar

Çalışma Ağırlığı	35528 lb 16115 kg
Çalışma Ağırlığı – Yüksek Kaldırma	36210 lb 16425 kg

Kovalar

Kova Kapasiteleri

1,9-5,0 m³ (2,5-6,5 yd³) 1,9-5,0 m³ (2,5-6,5 yd³)

Direksiyon

Direksiyon Silindiri - Silindir Çapı	3.1 inç 80 mm
Direksiyon Silindiri - Kol Çapı	2 inç 50 mm
Direksiyon Silindiri - Strok	15.7 inç 399 mm
Maksimum Akış - Direksiyon Pompası	34 gal/dk. 130 l/dk.
Maksimum Çalışma Basıncı - Direksiyon Pompası	3500 psi 24130 kPa
Direksiyon Çevrim Süreleri (Tam Soldan Tam Sağa) - Minimum dev/dk.: Pompa Akışı Sınırlı	3.1 sn. 3.1 sn.
Direksiyon Çevrim Süreleri (Tam Soldan Tam Sağa) - Maksimum dev/dk.: 90 dev/dk. Direksiyon Hızı	2.3 sn. 2.3 sn.

Yükleyici Hidrolik Sistemi

Maksimum Akış - Ekipman Pompası	50 gal/dk. 190 l/dk.
Maksimum Akış - Ekipman Pompası - 3. İşlev, Maksimum Akış*	50 gal/dk. 190 l/dk.
Maksimum Akış - Ekipman Pompası - 4. İşlev Maksimum Akış*	42 gal/dk. 160 l/dk.
Maksimum Çalışma Basıncı - Ekipman Pompası	4061 psi 28000 kPa
Tahliye Basıncı - Yatırma Silindiri	4351 psi 30000 kPa
Tahliye Basıncı - Yatırma Silindiri - 3. ve 4. İşlev Maksimum Çalışma Basıncı	4061 psi 28000 kPa
Tahliye Basıncı - Yatırma Silindiri - 3. ve 4. İşlev Tahliye Basıncı	4351 psi 30000 kPa
Kaldırma Silindiri: Standart Kaldırma Bağlantısı - Silindir Çapı	4.7 inç 120 mm
Kaldırma Silindiri: Standart Kaldırma Bağlantısı - Kol Çapı	2.6 inç 65 mm
Kaldırma Silindiri: Standart Kaldırma Bağlantısı - Strok	31.1 inç 789 mm
Yatırma Silindiri: Standart Kaldırma Bağlantısı - Silindir Çapı	5.9 inç 150 mm
Yatırma Silindiri: Standart Kaldırma Bağlantısı - Kol Çapı	3.5 inç 90 mm
Yatırma Silindiri: Standart Kaldırma Bağlantısı - Strok	21.9 inç 555 mm
Hidrolik Çevrim Süresi - Kaldırma, Zemin Seviyesinden Maksimum Kaldırmaya	5.5 sn. 5.5 sn.
Hidrolik Çevrim Süresi - Boşaltma (Maksimum Kaldırma Yüksekliğinde)	1.5 sn. 1.5 sn.
Hidrolik Çevrim Süresi - Serbest Bırakma, Maksimum Kaldırmadan Zemin Seviyesine	2.7 sn. 2.7 sn.
Hidrolik Çevrim Süresi - Toplam Çevrim Süresi	9.7 sn. 9.7 sn.
Not	İkinci ekran takılıyken 3. ve 4. işlev akışı bu ekran yoluyla maksimum akışın %20'si ile %100'ü arasında istenildiği gibi ayarlanabilir. İkinci ekran takılıyken 3. ve 4. işlev akışı bu ekran yoluyla maksimum akışın %20'si ile %100'ü arasında istenildiği gibi ayarlanabilir.

Servis Dolum Kapasiteleri

Yakıt Deposu	51.5 gal (ABD) 195 l
Soğutma Sistemi	7.9 gal (ABD) 30 l
Motor Karteri	5.3 gal (ABD) 20 l
Şanzıman - Vites Kutusu	2.2 gal (ABD) 8.5 l
Ön Akslar	9.2 gal (ABD) 35 l
Arka Akslar	9.2 gal (ABD) 35 l
Hidrolik Sistem - Depo Dahil	49.3 gal (ABD) 170 l
Hidrolik Deposu	23.8 gal (ABD) 90 l
Dizel Egzoz Sıvısı (DEF) Deposu	5 gal (ABD) 19 l
Not	Cat sistemlerinde kullanılan DEF (Diesel Exhaust Fluid - Dizel Egzoz Sıvısı), Uluslararası Standartlar Kuruluşu'nun (ISO) 22241-1:2019 numaralı standardında belirtilen gereklilikleri karşılamalıdır. Cat sistemlerinde kullanılan DEF (Diesel Exhaust Fluid - Dizel Egzoz Sıvısı), Uluslararası Standartlar Kuruluşu'nun (ISO) 22241-1:2019 numaralı standardında belirtilen gereklilikleri karşılamalıdır.

Şanzıman

İleri ve Geri - Aralık 1*	1 - 13 km/sa (0,6 - 8 mil/sa) 1 - 13 km/sa (0,6 - 8 mil/sa)
İleri ve Geri - Aralık 2	8 mil/sa. 13 km/sa.
İleri ve Geri - Aralık 3	17 mil/sa. 27 km/sa.
İleri ve Geri - Aralık 4	25 mil/sa. 40 km/sa.
Not	Sürünme kontrolü, ikinci ekran takılıyken bu ekran yoluyla maksimum hız aralığının Aralık 1 ayarında 1 km/sa (0,6 mil/sa) değerinden 13 km/sa (8 mil/sa) değerine kadar ayarlanabilmesine imkan verir. Fabrika varsayılanı 7 km/sa'tir (4,4 mil/sa). Sürünme kontrolü, ikinci ekran takılıyken bu ekran yoluyla maksimum hız aralığının Aralık 1 ayarında 1 km/sa (0,6 mil/sa) değerinden 13 km/sa (8 mil/sa) değerine kadar ayarlanabilmesine imkan verir. Fabrika varsayılanı 7 km/sa'tir (4,4 mil/sa).

Lastikler

Standart Boyut	20,5 R25, radyal (L-3) 20,5 R25, radyal (L-3)
Diğer Seçenekler Şunlardır	20,5 R25, radyal (L-2), 20,5 R25, radyal (L-5), 20,5-25 12PR (L-2), 20,5-25 12PR (L-3), 20,5-25 16PR (L-5), 17,5 R25, radyal (L-2), 17,5 R25, radyal (L-3), 17,5 R25, radyal (L-5), 550/65 R25 radyal (L-3), Mini Yükleyici/Tarım 20,5 R25, radyal (L-2), 20,5 R25, radyal (L-5), 20,5-25 12PR (L-2), 20,5-25 12PR (L-3), 20,5-25 16PR (L-5), 17,5 R25, radyal (L-2), 17,5 R25, radyal (L-3), 17,5 R25, radyal (L-5), 550/65 R25 radyal (L-3), Mini Yükleyici/Tarım
Not (1)	Başka lastik seçenekleri mevcuttur. Ayrıntılar için Cat temsilcinizle iletişime geçin. Başka lastik seçenekleri mevcuttur. Ayrıntılar için Cat temsilcinizle iletişime geçin.
Not (2)	Bazı uygulamalarda yükleyicinin üretkenlik özellikleri lastiklerin metrik ton-km/sa. (metrik ton-mil/sa.) özelliklerini aşabilir. Bazı uygulamalarda yükleyicinin üretkenlik özellikleri lastiklerin metrik ton-km/sa. (metrik ton-mil/sa.) özelliklerini aşabilir.
Not (3)	Caterpillar, lastik modelini seçmeden önce tüm koşulları değerlendirmek için bir lastik tedarikçisine danışmanızı önermektedir. Caterpillar, lastik modelini seçmeden önce tüm koşulları değerlendirmek için bir lastik tedarikçisine danışmanızı önermektedir.

Kabin

ROPS	ISO 3471:2008 ISO 3471:2008
FOPS	ISO 3449:2005 LEVEL II ISO 3449:2005 LEVEL II

Akslar

Ön	Sabit; Kilitli diferansiyel (standart) Sabit; Kilitli diferansiyel (standart)
Arka	±11 derece salınır; Açık diferansiyel (standart); Sınırlı kayan diferansiyel (opsiyonel) ±11 derece salınır; Açık diferansiyel (standart); Sınırlı kayan diferansiyel (opsiyonel)

Klima Sistemi

Klima

Ses

Operatör Ses Basıncı (ISO 6396:2008)	68 dB(A) 68 dB(A)
Ortalama Dış Ses Basıncı (ISO 6395:2008)	101 dB(A) 101 dB(A)
Not (1)	Avrupa Birliği Direktifi 2000/14/EC ve BK Gürültü Yönetmeliği 2001 No. 1701. Avrupa Birliği Direktifi 2000/14/EC ve BK Gürültü Yönetmeliği 2001 No. 1701.

Sürdürülebilirlik

Geri Dönüştürülebilirlik

96% 96%

Kova ile Boyutlar - Standart Kaldırma

Yükseklik - Zeminden Kabine**	10.92 ft 3340 mm
Yükseklik - Zeminden İkaz Işığına**	12.17 ft 3707 mm
Yükseklik - Zeminden Aks Merkezine**	2.25 ft 685 mm
Yükseklik - Yerden Yükseklik**	1.25 ft 386 mm
Uzunluk - Toplam*	25.08 ft 7656 mm
Uzunluk - Arka Akstan Tampona	6.42 ft 1968 mm
Uzunluk - Çeki Topuzundan Ön Aksa	5 ft 1525 mm
Uzunluk - Dingil Mesafesi	10 ft 3050 mm
Mesafe - 45° Açılı Kova*	9.3 ft 2834 mm
Mesafe - Yükseklik üzerinde Yük**	11 ft 3354 mm
Mesafe - Düz Kova**	11.9 ft 3641 mm
Yükseklik - Kova Pimi**	13 ft 3969 mm
Yükseklik - Toplam**	17.33 ft 5273 mm
Uzanma - 45° Açılı Kova*	3.75 ft 1146 mm
Taşıma Yüksekliği - Kova Pimi	1.33 ft 394 mm
Kazı Derinliği**	4 inç 101 mm
Genişlik - Kova	9 ft 2750 mm
Genişlik - Lastik Sırtı Merkezi	6.83 ft 2083 mm
Dönüş Yarıçapı - Kova Üzerinden	20.08 ft 6120 mm
Genişlik: Lastikler Üzerinde	8.83 ft 2693 mm
Dönüş Yarıçapı - Lastiklerin Dış Tarafında	18.16 ft 5546 mm
Dönüş Yarıçapı - Lastiklerin İç Tarafındaki	9.33 ft 2843 mm
Tam Kaldırmada Raf Açısı	54 ° 54 °
Tam Kaldırmada Boşaltma Açısı	49 ° 49 °
Taşımada Raf Açısı	43 ° 43 °
Ayrılma Açısı	33 ° 33 °
Belden Kırma Açısı	40 ° 40 °
Çalışma Ağırlığı	35528 lb 16115 kg
Not (1)	Kovaya bağlı olarak değişiklik gösterir. Kovaya bağlı olarak değişiklik gösterir.
Not (2)	Lastiğe bağlı olarak değişiklik gösterir. Lastiğe bağlı olarak değişiklik gösterir.
Not (3)	Listelenen boyutlar 2,5 m³ (3,2 yd³) genel amaçlı Fusion™ kova, cıvatalı kesici kenar, standart arka ağırlıklar, ek koruma, 80 kg (176 Ib) operatör ve 20,5 R25 (L-3) XHA2 lastiklerle yapılandırılmış makine içindir. Listelenen boyutlar 2,5 m³ (3,2 yd³) genel amaçlı Fusion™ kova, cıvatalı kesici kenar, standart arka ağırlıklar, ek koruma, 80 kg (176 Ib) operatör ve 20,5 R25 (L-3) XHA2 lastiklerle yapılandırılmış makine içindir.

Kova ile Boyutlar - Yüksek Kaldırma

Yükseklik - Zeminden Kabine**	10.92 ft 3340 mm
Yükseklik - Zeminden İkaz Işığına**	12.17 ft 3707 mm
Yükseklik - Zeminden Aks Merkezine**	2.25 ft 685 mm
Yükseklik - Yerden Yükseklik**	1.25 ft 386 mm
Uzunluk - Toplam*	27.58 ft 8397 mm
Uzunluk - Arka Akstan Tampona	6.42 ft 1968 mm
Uzunluk - Çeki Topuzundan Ön Aksa	5 ft 1525 mm
Uzunluk - Dingil Mesafesi	10 ft 3050 mm
Mesafe - 45° Açılı Kova*	11.16 ft 3415 mm
Mesafe - Yükseklik üzerinde Yük**	11.66 ft 3561 mm
Mesafe - Düz Kova**	13.83 ft 4222 mm
Yükseklik - Kova Pimi**	14.92 ft 4550 mm
Yükseklik - Toplam**	19.2 ft 5853 mm
Uzanma - 45° Açılı Kova*	4.66 ft 1413 mm
Taşıma Yüksekliği - Kova Pimi	2 ft 612 mm
Kazı Derinliği**	5.25 inç 135 mm
Genişlik - Kova	9 ft 2750 mm
Genişlik - Lastik Sırtı Merkezi	6.83 ft 2083 mm
Dönüş Yarıçapı - Kova Üzerinden	21.25 ft 6483 mm
Genişlik: Lastikler Üzerinde	8.83 ft 2693 mm
Dönüş Yarıçapı - Lastiklerin Dış Tarafında	18.16 ft 5546 mm
Dönüş Yarıçapı - Lastiklerin İç Tarafındaki	9.33 ft 2843 mm
Tam Kaldırmada Raf Açısı	53 ° 53 °
Tam Kaldırmada Boşaltma Açısı	47 ° 47 °
Taşımada Raf Açısı	48 ° 48 °
Ayrılma Açısı	33 ° 33 °
Belden Kırma Açısı	40 ° 40 °
Çalışma Ağırlığı	36210 lb 16425 kg
Not (1)	Kovaya bağlı olarak değişiklik gösterir. Kovaya bağlı olarak değişiklik gösterir.
Not (2)	Lastiğe bağlı olarak değişiklik gösterir. Lastiğe bağlı olarak değişiklik gösterir.
Not (3)	Listelenen boyutlar 2,5 m³ (3,2 yd³) genel amaçlı Fusion™ kova, cıvatalı kesici kenar, standart arka ağırlıklar, ek koruma, 80 kg (176 Ib) operatör ve 20,5 R25 (L-3) XHA2 lastiklerle yapılandırılmış makine içindir. Listelenen boyutlar 2,5 m³ (3,2 yd³) genel amaçlı Fusion™ kova, cıvatalı kesici kenar, standart arka ağırlıklar, ek koruma, 80 kg (176 Ib) operatör ve 20,5 R25 (L-3) XHA2 lastiklerle yapılandırılmış makine içindir.

938 Standart Donanımlar

Yazdır

NOT: Tüm özellikler her bölgede bulunmayabilir.

OPERATÖR ORTAMI

75 mm (3 inç) geri çekilebilir emniyet kemeri

Otomatik sıcaklık kontrolü

Kapalı, ROPS/FOPS, basınçlandırılmış ve ses yalıtımlı kabin

Bastırarak Çalıştırma

8 İnç Dokunmatik Ekran

Ekran kontrollü jog kumanda

Programlanabilir Kumanda Kolu

Bardak tutucular

Alt kısmı parabolik harici aynalar

Zemin seviyesinden kabin kapısı açma

Hidrolik kumanda kilidi

Kabin içi aydınlatma, kapı

Yemek kutusu depolama

Operatör Algılama Sistemi

Radyoya uygun hoparlörler

Elektrikli arka cam buz çözücüsü

Koltuğa monte elektronik ekipman kumandaları, ayarlanabilir

Yanda kayar cam

Kolona takılı çok işlevli kumanda - ışıklar, silecekler, sinyal lambası

Kumaş süspansiyonlu koltuk

Yatırmalı direksiyon simidi

Renkli ön cam

Ön kollu silecek/yıkayıcı, 2 hızlı ve aralıklı

Islak kollu silecek yıkayıcı, arka

Montaj Yeri

Dijital saat ölçer, odometre ve takometre

Dijital zemin hız göstergesi ve yön göstergesi

Motor soğutma sıvısı sıcaklık göstergesi

Yakıt ve dizel egzoz sıvısı seviyeleri

Hidrolik yağı sıcaklık göstergesi

GÜÇ AKTARMA SİSTEMİ

Cat C7.1 motor

Otomatik rölanti kapatma özelliği

Otomatik Motor Devri

Otomatik Diferansiyel Kilidi

Tier 4 Final / EU Stage V uyumlu

Turboşarjlı ve son soğutuculu

Filtreli karter hava deliği

Dizel partikül filtresi

Seçici katalitik indirgeme

Kuru tip hava filtresi

-34 °C'ye (-29 °F) kadar soğutucu sıvı koruması

Yakıt besleme pompası, otomatik

Yakıt/su ayırıcısı

Ön aksta diferansiyel kilidi

Aks keçesi korumaları

Muhafazalı, tam hidrolik yağlı disk hidrolik frenler

Elektronik park freni

Tekrar yağlama gerektirmeyen tahrik şaftları

Elektronik kumandalı hidrostatik şanzıman

Operatör modları (TC, Hidrostatik,

Tek Pedal ve Buz)

Yönlendirmeli vites değiştirme agresifliği (hızlı, orta, yavaş)

Otomatik Tekerlek Torku kontrolü, tekerlek torkunu ayarlama

Sürünme kumandası, zemin hızını ayarlama

Tek düzlemli soğutma paketi, inç başına 6 kanatçık yoğunluğu genişliğinde

Hidrolik tahrikli soğutma talep fanı

Programlı Yağ Numunesi Alma (S·O·SSM) portu, motor, soğutma sıvısı, şanzıman

HİDROLİK SİSTEM

Kaldırma ve kova otomatikleri, kabin içinden ayarlanabilir

Kova ve forklift çatal modları, kabin içinden ayarlanabilir

Otomatik ve mekanik uç dayanaklarında silindir sönümleme

Hassas mod kumandası (hızlı, orta, yavaş)

Hidrolik yanıt ayarı (hızlı, orta, yavaş)

Hidrolik arıza teşhis soketleri ve

S·O·S portları

Hidrolik yan göstergesi, görünür

Yüke duyarlı hidrolik sistemler ve direksiyon

Koltuğa monte hidrolik kumanda kolu kontrolleri

Cat Payload

ELEKTRİK SİSTEMİ

Alternatör, 115 amper, ağır hizmet tipi

Kabin içinde 12 V güç kaynağı (2)

Aküler, 1.000 CCA (2) 24 V sistem, bağlantı kesme anahtarı

Geri vites alarmı

Acil kapatma anahtarı

LED arka stop ve sinyal lambaları

Ağır hizmet tipi redüksiyonlu marş motoru

Product Link™ Elite

Uzaktan takviyeyle çalıştırma terminali

Sıfırlanabilir ana ve kritik işlev kesicileri

Ön ve arka yol lambaları

DİĞER

Kapatma-açma kuvveti ayarlanabilen büyük bölme erişim kapakları

Paralel kaldırma yükleyici bağlantısı

Pimli kurtarma çeki topuzu

Bağlantılı uzaktan yağlama noktaları

Kilitlenebilir bölmeler

1000 saatlik Servis Aralıkları (ilk 500 saatten sonra)

938 İsteğe Bağlı Donanımlar

Yazdır

NOT: Tüm özellikler her bölgede bulunmayabilir.

OPERATÖR ORTAMI

Kumanda kolu - 40 km/sa (25 mil/sa) kapasiteli

Telsiz paketleri

Teleskopik Direksiyon Kolonu

Lüks koltuk - yüksek sırt destekli, tamamen ayarlanabilir, kumaş havalı süspansiyonlu koltuk

Premium koltuk: yüksek sırt destekli ve havalı bel destekli, tamamen ayarlanabilir, deri ve kumaş, havalı süspansiyon. Koltuk alt minder ve arkalık bölümünde ısıtılır ve havalandırılır.
