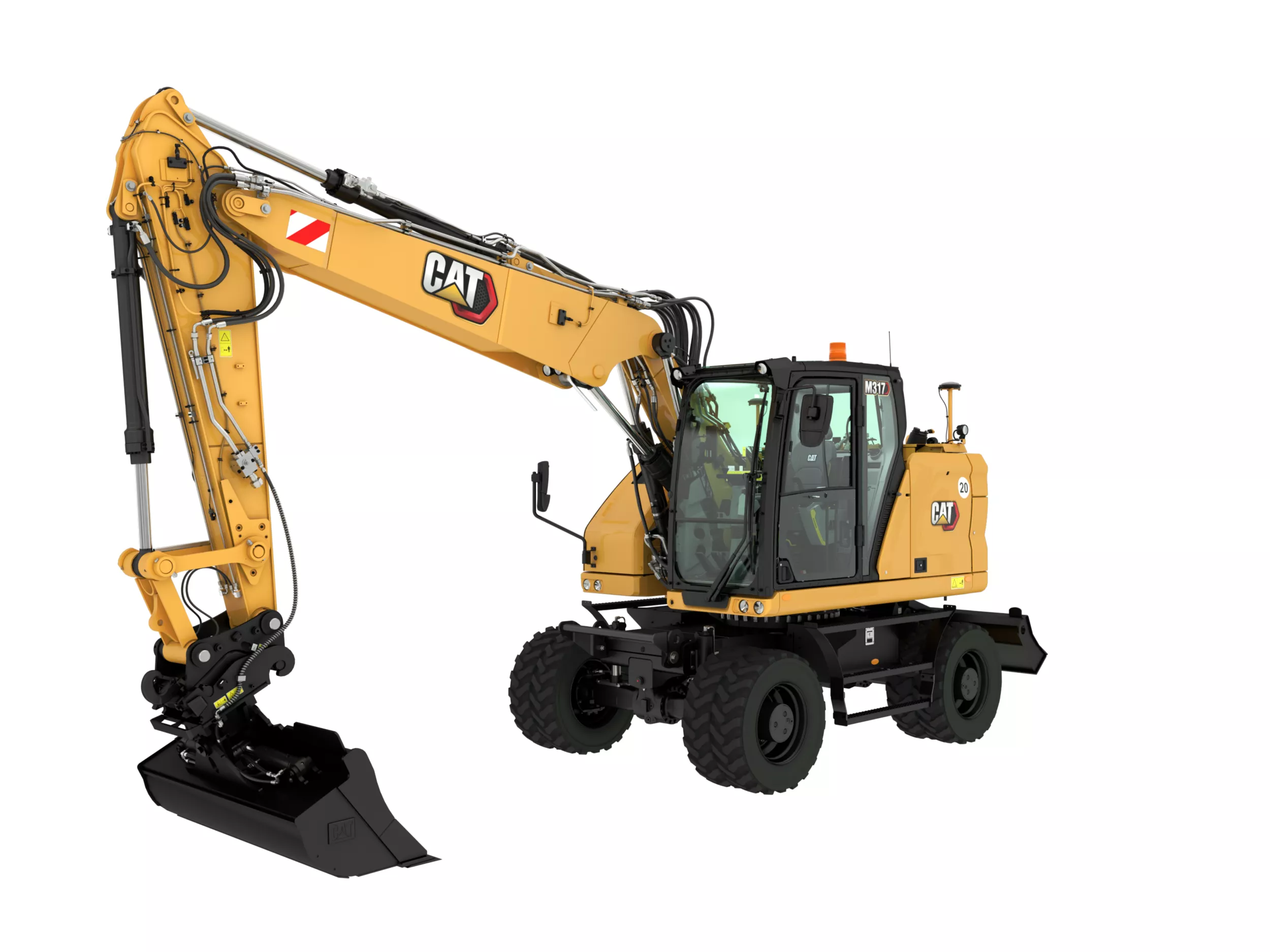

Hjulgrävmaskiner M317 Tier 4 / Stage V

Begär en offert Hitta återförsäljare

Huvudspecifikationer

Motoreffekt – ISO 14396: 148 hp; 110 K/W

Maximal arbetsvikt: 43980 lb; 19950 kg

Maximal körhastighet: 21.7 km/h; 35 km/h

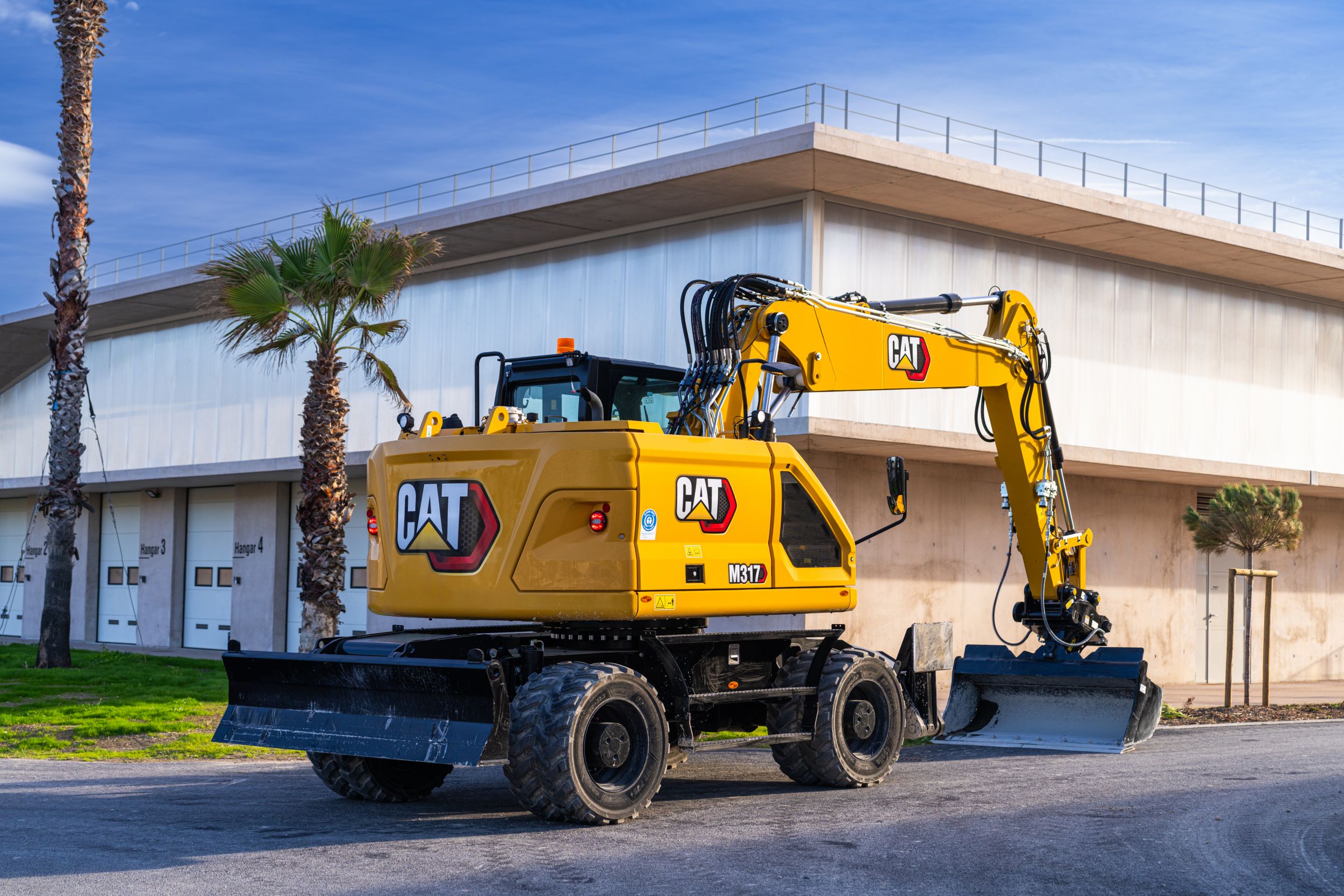

M317
Ändra modell

Översikt

Höga prestanda och mångsidighet i en kompakt maskin

Cat® M317 Hjulburen grävmaskin är försedd med prestandafunktioner och en mångsidighet som hjälper dig få mer arbete gjort, varje dag. M317 hjälper dig spara både tid och pengar med lättanvända reglage, bekväm hytt och långa serviceintervall. Konstruktionen med liten svängradie hjälper dig vid arbete i trånga utrymmen.

Fördelar

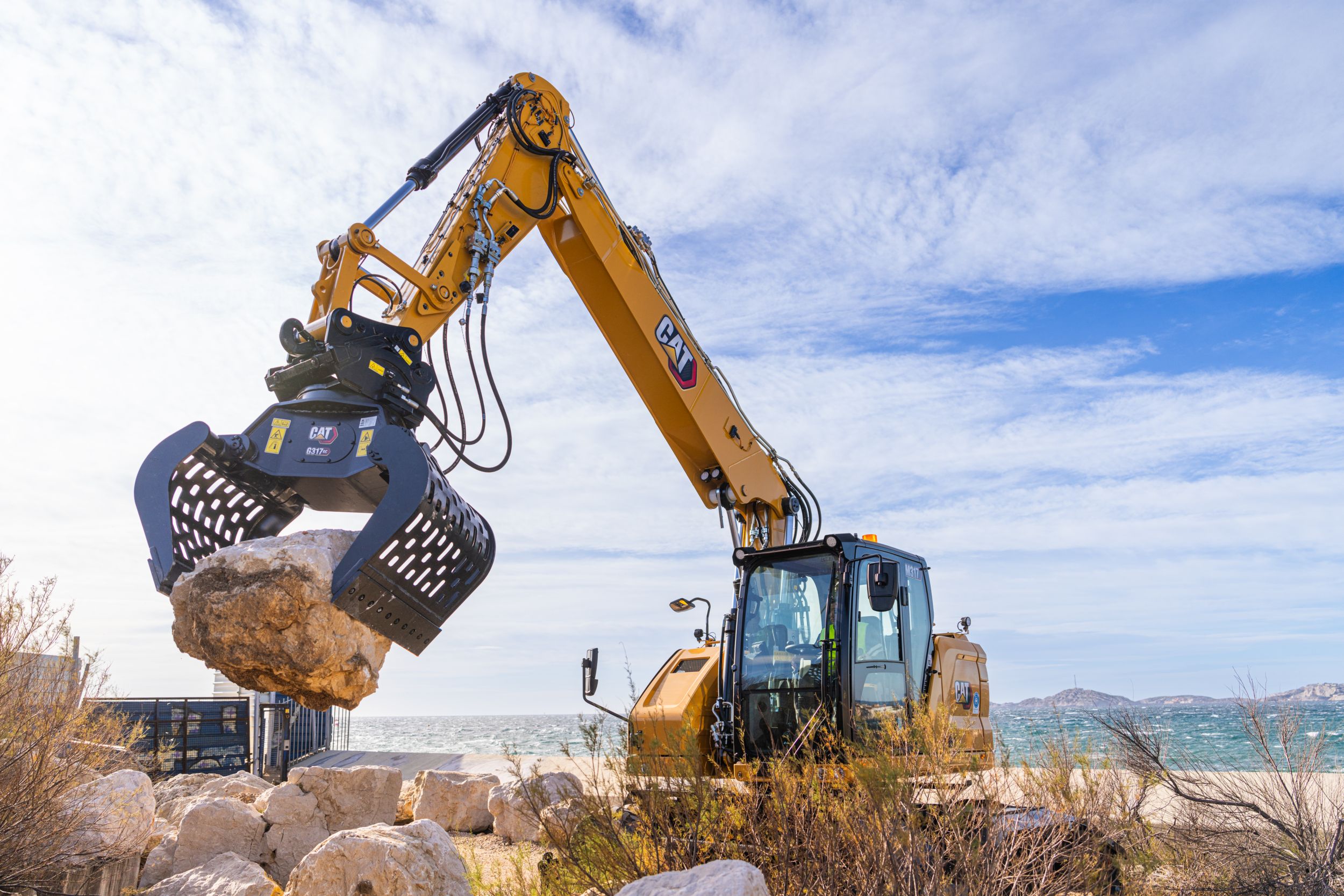

Höga prestanda

Arbeta snabbt och dra nytta av snäva främre och bakre svängradier och Cat Payload och Grade med assistansteknik som tillval, tillsammans med mångsidigheten hos en integrerad Cat tiltrotator (TRS).

Lätt att underhålla

Bränsle-, hydraulolje- och luftfilter med lång livslängd, alla dagliga kontroller på marknivå och centraliserade smörjpunkter med automatisk smörjning som tillval sänker dina totalkostnader.

Förarkomfort

Lätt att använda. Deluxe- och Premium-hyttalternativ med en ergonomisk reglagelayout och förbättrad sikt på höger sida* hjälper dig att arbeta bekvämt under hela passet.

*Jämfört med M317 med motor med dubbel turbo.

Översikt över funktionerna

Cat Grade 3D Ready

Tillvalet Cat Grade 3D Ready ser till att all maskinvara som krävs för Grade med 3D finns installerad och testad redan från fabrik. Det här alternativet innebär en enklare uppgraderingsväg för kunder som vill lägga till Grade med 3D i efterhand. Kontakta Cat-återförsäljaren för att köpa de programvarulicenser som krävs för att aktivera 3D-funktionen. Licenser kan installeras på distans eller manuellt direkt på maskinen.

Cat Payload*

Med alternativet Cat Payload kan nyttolasten vägas under körning så att föraren alltid kan välja exakta målvikter och undvika överlastning, underlastning eller att lasta material fel.

*Payload-tekniken är inte godkänd för handel.

Alla funktioner är inte tillgängliga i alla regioner. Kontakta Cat-återförsäljaren för de specifika erbjudanden som finns att tillgå i ditt område. Versionsnummer: 07E

Cat-motorn matchar dina prestanda- och produktionsbehov. Motorn uppfyller emissionsnormerna enligt EU steg V.
M317 är bränsleeffektiv, så att du kan hålla dig igång och vara mer produktiv på arbetsplatsen.

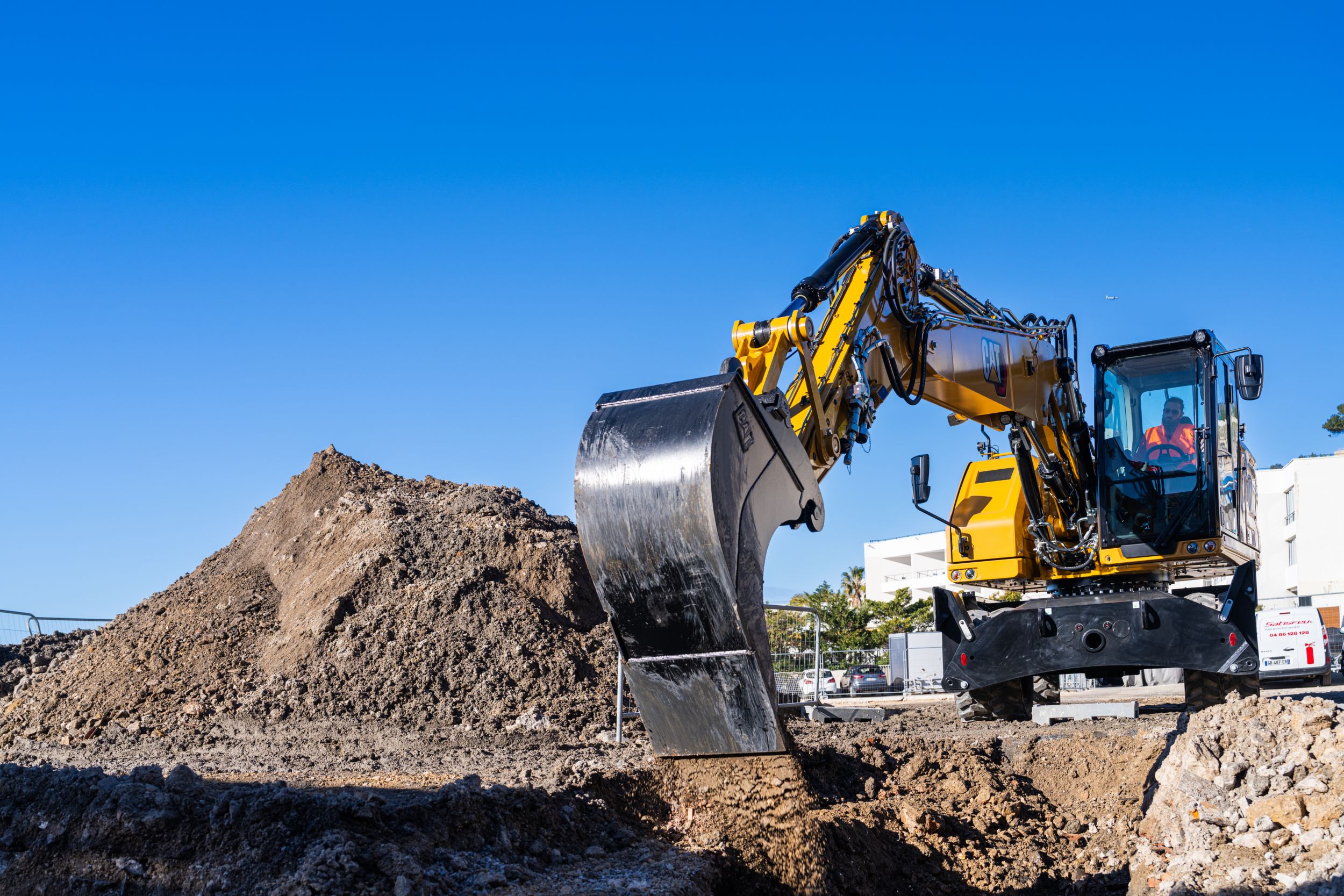

Arbeta tryggt i begränsade utrymmen. Gräv, sväng och töm på små arbetsytor.
Kör enkelt mellan arbetsplatser i upp till 35 km/h (21,7 mph).
Från jord till asfalt – grävmaskinen hjälper dig att få jobbet gjort både snabbt och effektivt.
Det avancerade hydrauliska systemet ger en perfekt balans mellan kraft och effektivitet samtidigt som du får den kontroll du behöver för att arbeta med precision.
Den dedikerade svängpumpen ger konstant kraft för bättre multitaskingmöjligheter.
Hydraulisk extraanslutning ger dig tillgång till ett stort utbud av redskap från Cat.
De valbara backventilerna för skopsänkning gör att maskinen kan användas för ännu fler tillämpningar.
Låt inte temperaturen hindra dig från att arbeta. Den här hjulburna grävmaskinen har en standardkapacitet för högsta omgivande temperatur på upp till 52 °C och en kallstartskapacitet på ned till −18 °C.

Välj mellan hyttalternativen Deluxe och Premium.
Deluxe-sätet är uppvärmt och justerbart med luftfjädring medan Premium-sätet är uppvärmt, ventilerat och justeras automatiskt.

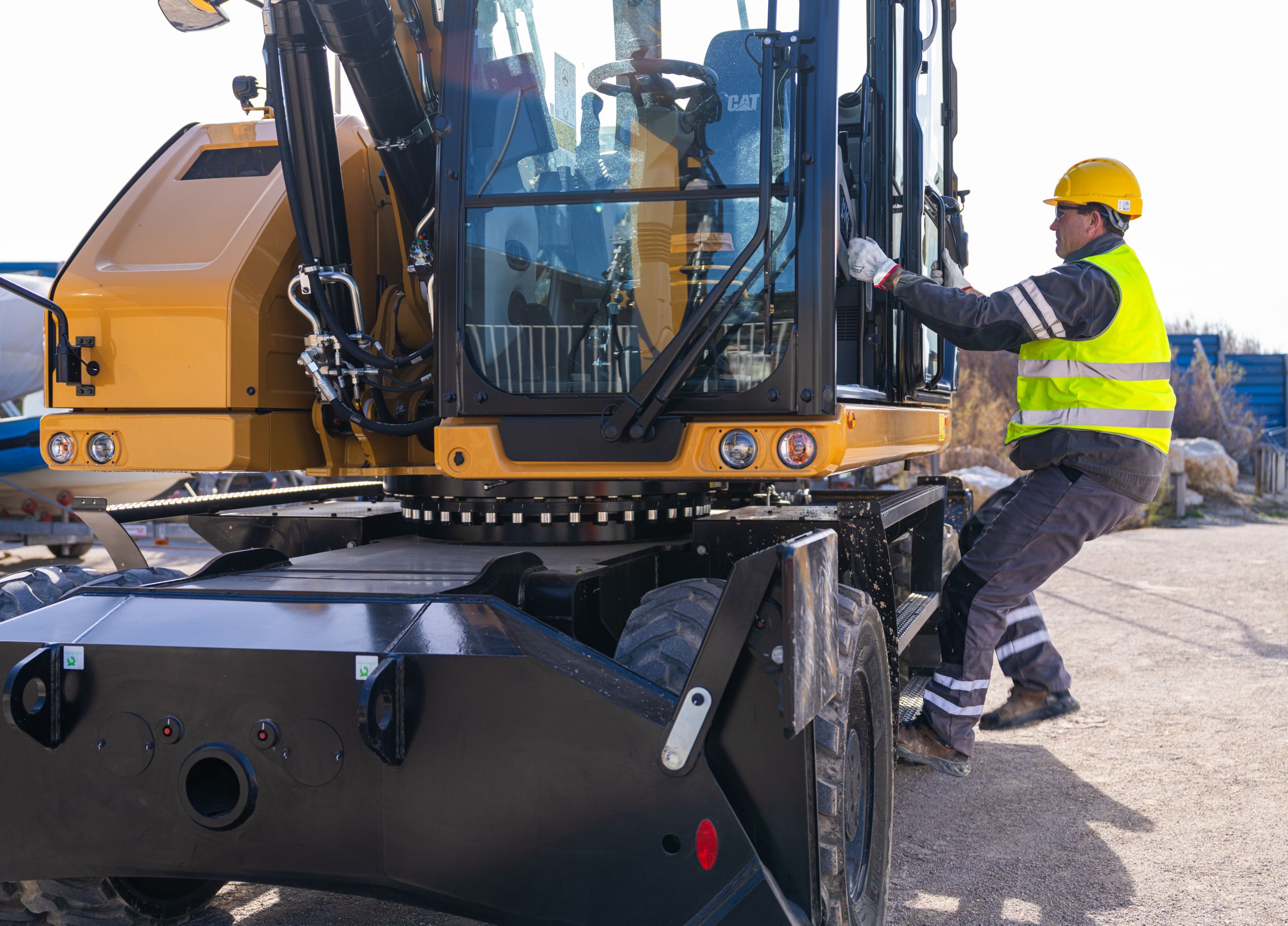

Stig lättare in i och ut ur hytten med hjälp av den uppfällbara vänstra konsolen.

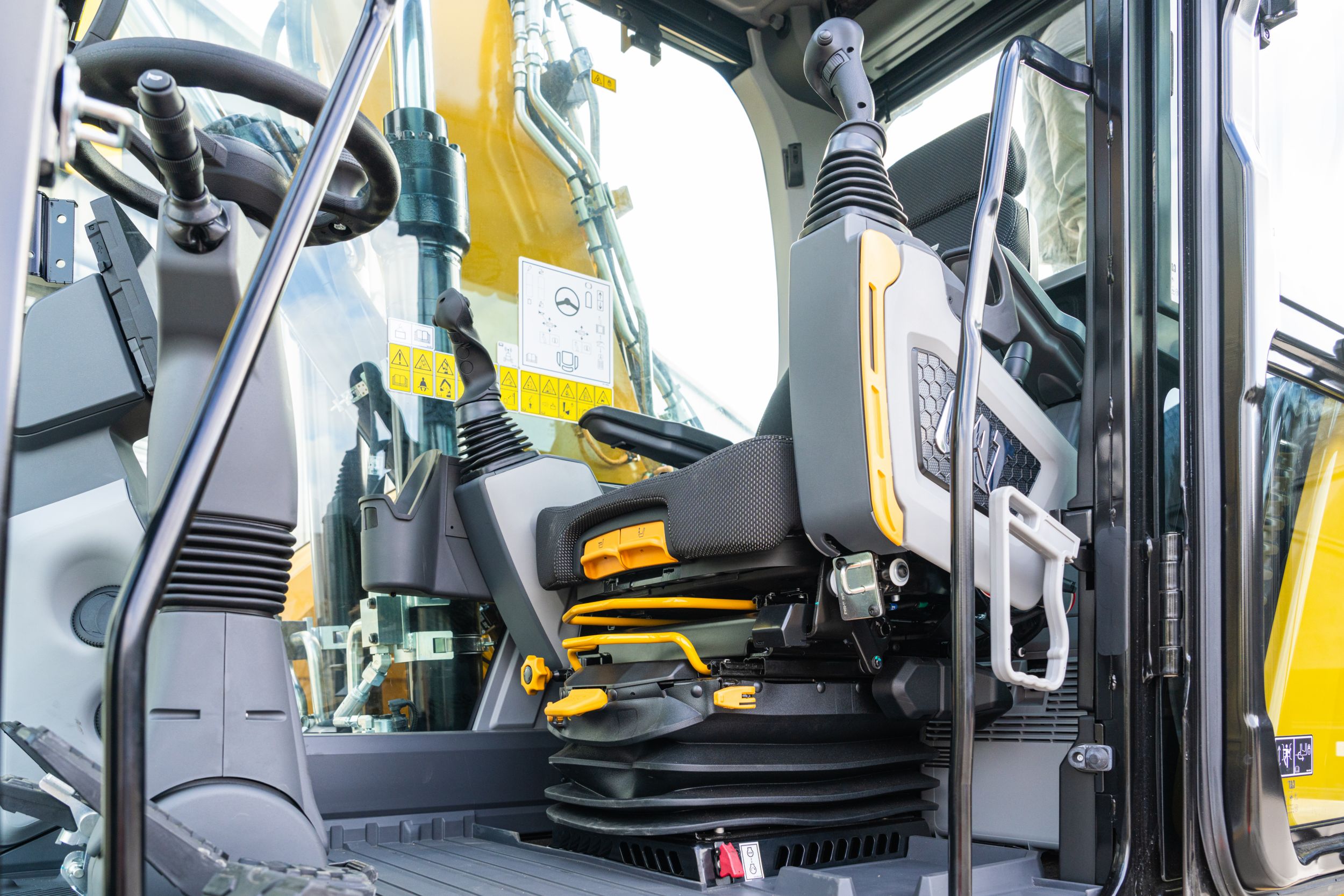

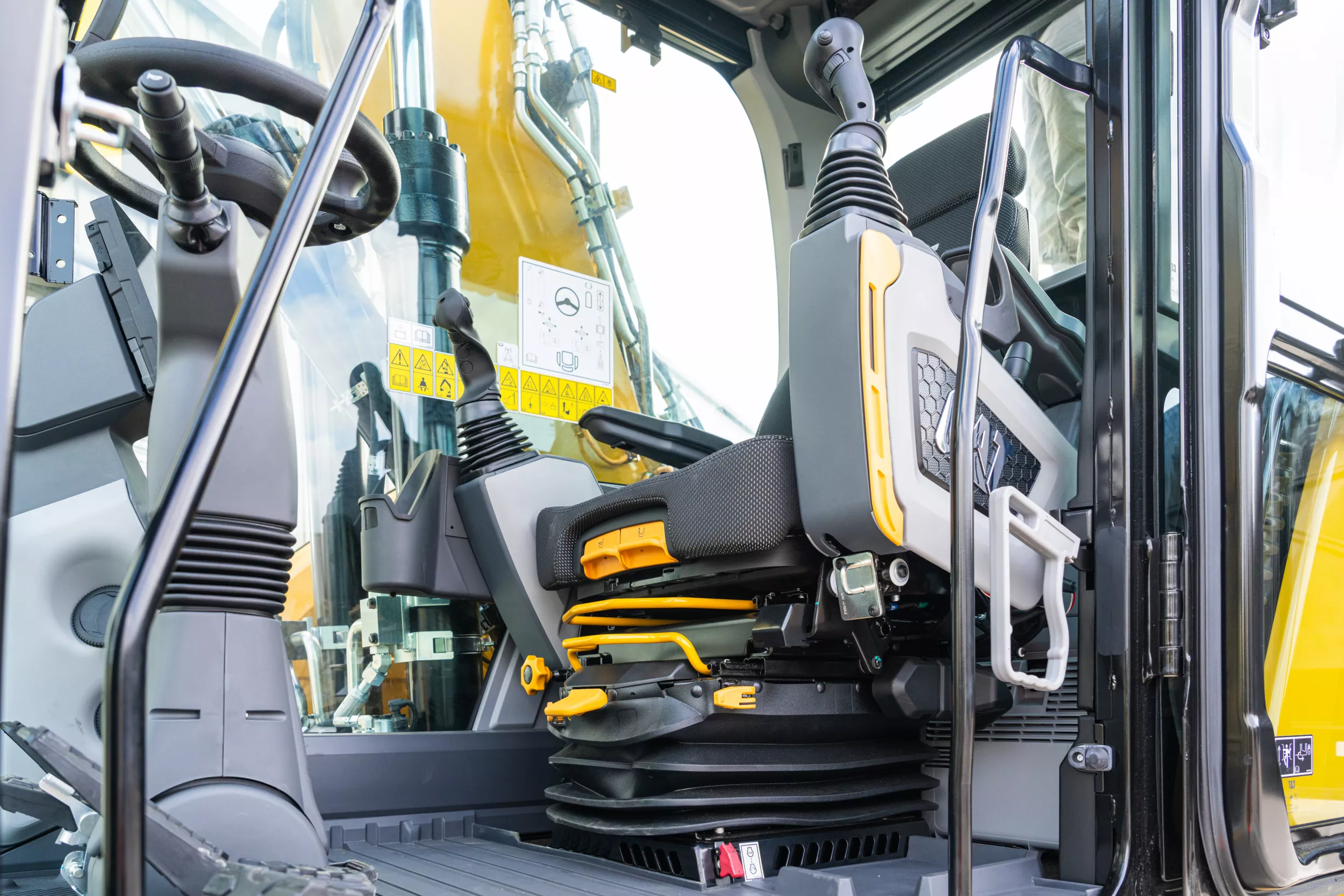

Arbeta bekvämt med avancerade fästen i visköst gummi som ger svagare hyttvibrationer.

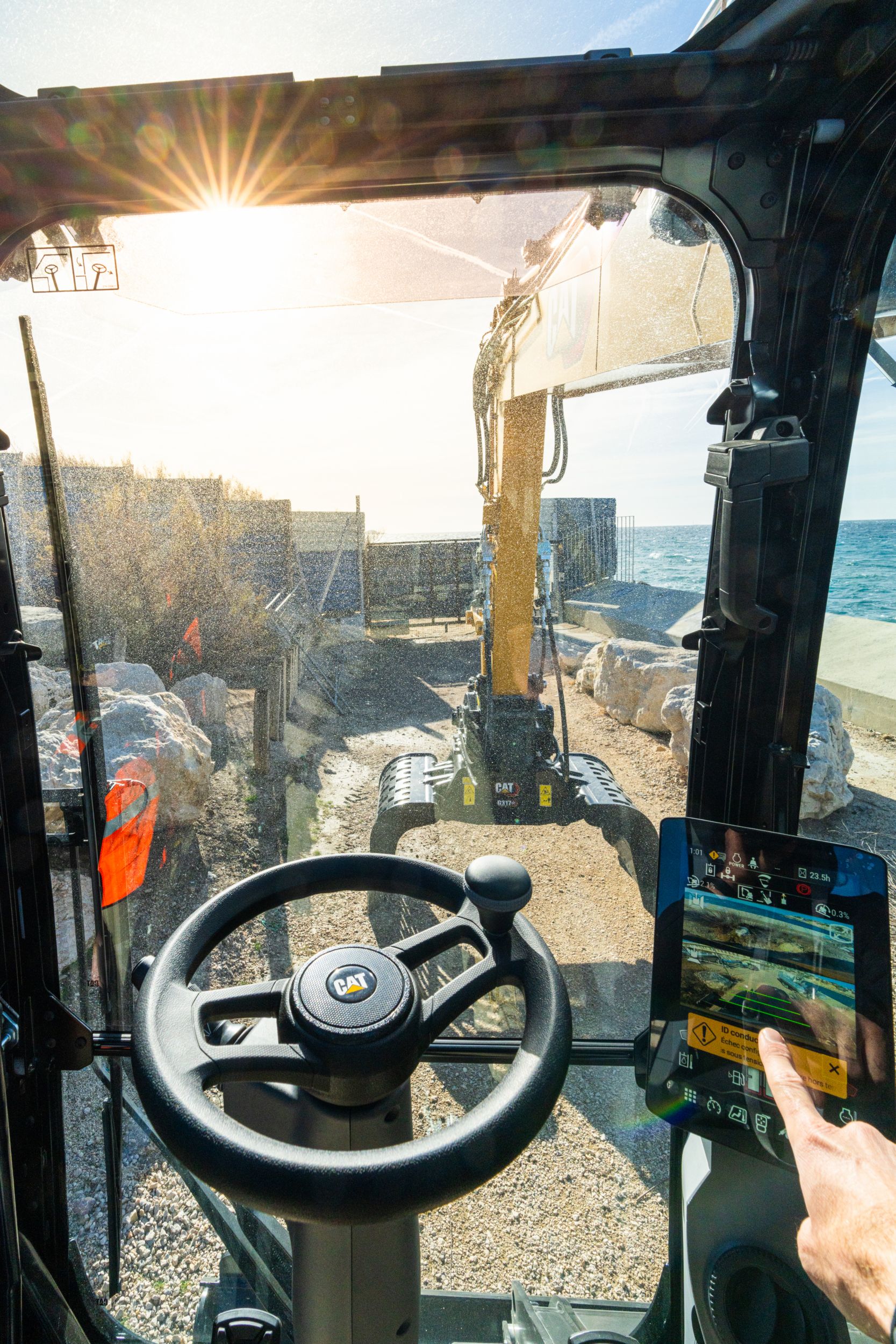

Styr grävmaskinen bekvämt med alla kontroller lätt åtkomliga framför dig.
Det finns gott om förvaringsutrymme för utrustning i hytten – under och bakom sätet, över huvudet och i konsolerna. En mugghållare, flaskhållare och klädkrok medföljer också.
Radion med Bluetooth^®-funktion möjliggör sömlös mobiltelefonanslutning för att lyssna på musik, podcasts och handsfreesamtal.
Det är enkelt att använda klimatkontrollsystemet med pekskärmen eller snabbvalsratten.

Utför snabbt och enkelt kontroller och service av maskinen med underhållspunkter på marknivå.
Kontrollera oljenivån i motorn snabbt och säkert från marknivå.
Bränsle-, hydraulolje- och luftfilter med lång livslängd sänker dina underhållskostnader.
Håll koll på maskinens filterlivslängd och underhållsintervall via monitorn i hytten.
Bränslefiltreringen skyddar motorn mot förorenat bränsle.
Hydrauloljefiltret ger hög filtreringsprestanda, tömningsfria ventiler som håller oljan ren när filtret byts ut och en lång livslängd med ett bytesintervall på 3 000 timmar.
Centraliserade smörspunkter med automatisk smörjning som tillval innebär mindre stilleståndstid, och att du kan få mer gjort.
Portar för planerad oljeprovtagning (S•O•S^SM) sitter på marknivå, vilket underlättar underhåll och gör att du snabbt och enkelt kan ta vätskeprover för analys.
Öka produktiviteten med proaktiva servicepåminnelser. Det inbyggda systemet för hantering av maskinhälsa varnar föraren med steg-för-steg-vägledning för underhåll samt reservdelar du behöver så att du slipper onödiga driftstopp.

Starta motorn med en knapptryckning – använd en Bluetooth-nyckelbricka eller ditt unika förar-ID.
Ställ in effektläge och joystickinställningar med ditt förar-ID – så minns grävmaskinen dina inställningar vid nästa arbetspass.
Navigera snabbt på den högupplösta standardpekskärmen på 254 mm (10 tum) eller med hjälp av snabbvalsknappen.
Axeln låses när maskinen är stillastående och låses upp när transportkörningspedalen aktiveras. Axeln kan även låsas manuellt med en knapp på höger konsol eller med en joystick.
Slå på läget för tunga lyft och få mer kraft när du behöver det.
Det kontinuerligt förbättrade användargränssnittet ger intuitiv navigering, samtidigt som den användarvänliga menyn på pekskärmen minimerar avbrott i prestandan.
Cat-tiltroratorer som tillval fungerar smidigt med Cat 2D Grade, Assist, Payload och E-Fence utan att ytterligare hårdvara krävs. Tiltrotatorer från tredje part är kompatibla med dessa funktioner och kan aktiveras genom att köpa ytterligare programvara.

Du når servicepunkterna för dagligt underhåll från marknivå.
Skydda din grävmaskin med ett förar-ID. Använd din PIN-kod på displayen för att aktivera startknappen.
Hytten med skyddsstruktur mot vältning (ROPS) som standard uppfyller kraven i ISO 12117-2:2008.
Du får god sikt tack vare smala hyttstolpar, stora fönster och en plan motorhuvsdesign. Bakåtriktade kameror och sidokameror på höger sida är standard.

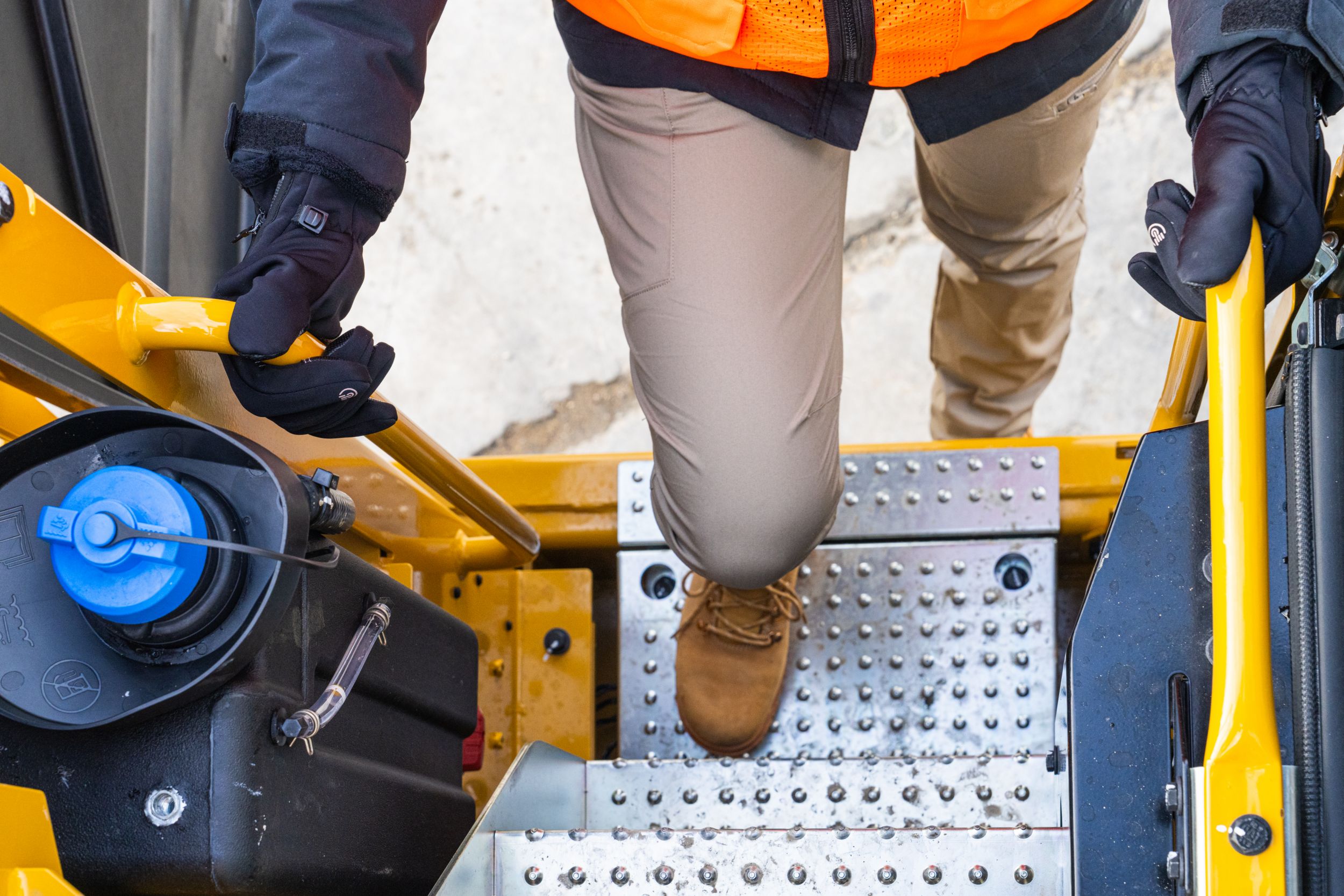

Serviceplattformen ger dig smidig, snabb och säker åtkomst och är försedd med räfflade, halkskyddade trappsteg.
Den hydrauliska låsspaken finns som standard och isolerar alla hydrauliska funktioner och transportfunktioner i sänkt läge.
Kör- och svänglås hindrar frontlänkaget och den övre ramen från att röra sig när du kör.
Strömställaren på marknivå stoppar all bränsletillförsel till motorn och stänger av maskinen när den aktiveras.
Servicearbeten blir enklare och säkrare med inspektionsbelysning som tillval. Med en knapptryckning lyser lamporna upp motor-, pump-, batteri- och kylarutrymmet för bättre sikt.
Förarskydd (OPG) som tillval skyddar mot fall och flygande skräp.
Hyttundvikande som tillval hjälper dig att undvika kontakt mellan arbetsredskapet och hytten.
2D E-gräns är ett tillval som säkerställer att ingen del av grävmaskinen flyttas utanför de börvärden som har definierats av föraren.

Integrerade tekniska lösningar från Cat®

Det senaste förarvända användargränssnittet (UI) har utformats för att hjälpa dig maximera drifttiden.
VisionLink^TM ger tillgång till användbara data för alla resurser – oavsett maskinparkens storlek eller tillverkare. * Granska utrustningsdata via en stationär dator eller mobil enhet för att maximera drifttiden och optimera resurserna. Instrumentpaneler ger tillgång till information som timmar, kilometer, plats, tomgångstid och bränsleförbrukning. Använd informationen för att fatta beslut som sänker kostnaderna, förenklar underhållet och förbättrar säkerheten och tryggheten på din arbetsplats.
Fjärruppdatering är en mobilapp som gör att du kan uppdatera inbyggd programvara utan någon tekniker på plats, vilket innebär att du kan göra programuppdateringar när det passar dig och förbättra den övergripande drifteffektiviteten.
Felsökning på distans är en mobilapp som ger Cat-återförsäljaren möjlighet att utföra diagnostiska tester på dina anslutna maskiner på distans, för att säkerställa att problem löses snabbt och med mindre stilleståndstid.
Öka produktiviteten jämfört med traditionell schaktning med tillvalet Cat Grade med 2D-system.
Alla Cat Grade-system är kompatibla med radioenheter och basstationer från Trimble, Topcon och Leica. Har du redan investerat i en Grade-infrastruktur? Du kan installera lutningssystem från Trimble, Topcon och Leica genom köp av ytterligare programvara.
Tillvalet Cat Grade med Assist hjälper dig hålla lutningen – enkelt och smidigt – med enspaksgrävning. Ställ in önskad skopvinkel och låt Bucket Assist automatiskt hålla vinkeln vid sluttningar, utjämning, finschaktning och dikesgrävning.
Tillvalet Cat Payload hjälper dig nå exakta lastningsmål för att förbättra drifteffektiviteten. Lyft mängder med material – med skopa och griptumme eller gripklo och gripskopa – och väg materialet i realtid, utan svängning.

*Datafältets tillgänglighet kan variera beroende på tillverkaren av utrustningen.

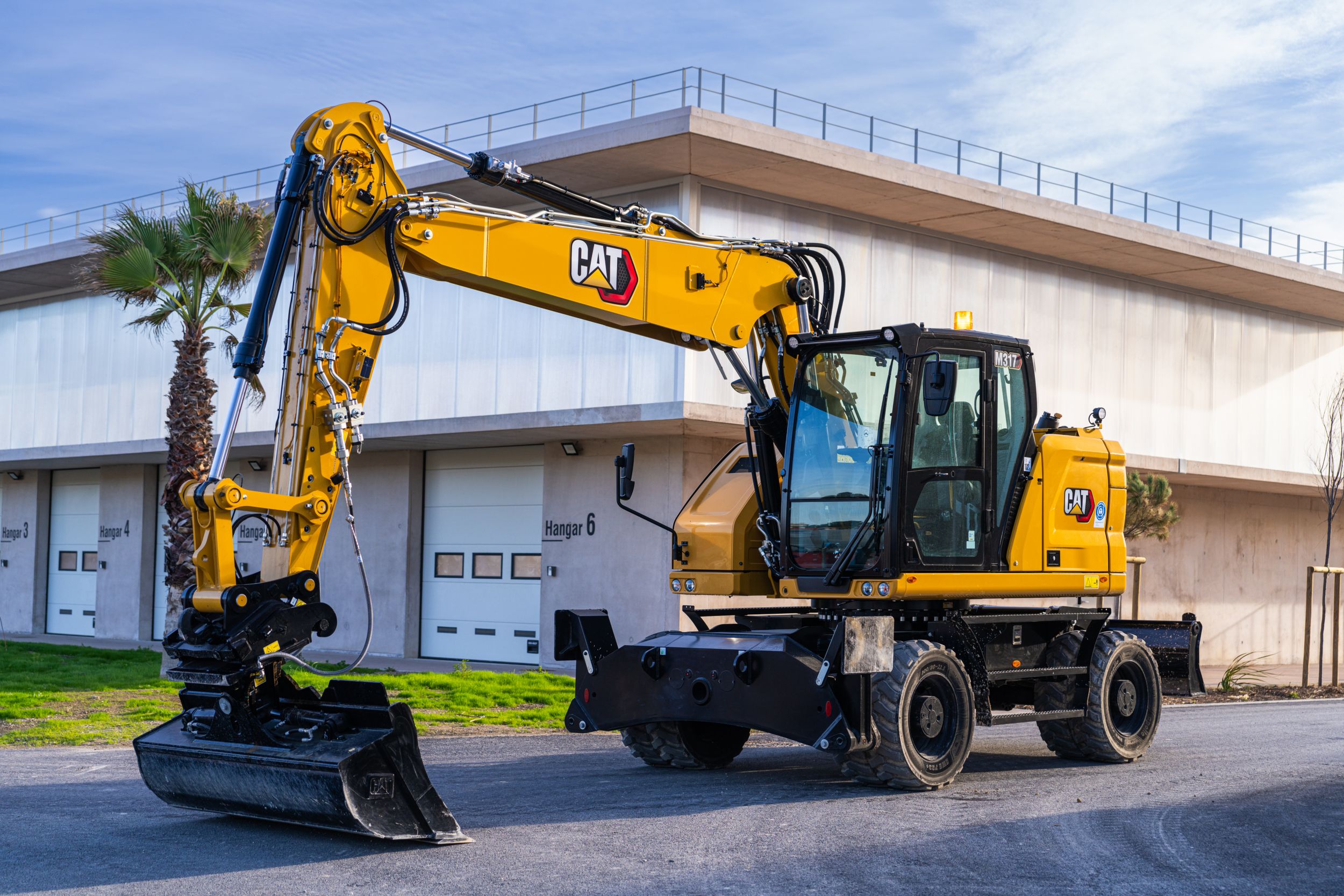

Cat C4.4-motorn uppfyller emissionsnormerna enligt EU steg V.
Cat-dieselmotorer ska använda ULSD (dieselbränsle med ultralåg svavelhalt med högst 15 ppm svavel eller mindre) och är kompatibla* med ULSD blandat med följande bränslen med lägre kolintensitet**, upp till: 20 % FAME-biodiesel (fettsyrametylestrar)*** eller 100 % förnybar diesel, HVO-bränslen (vätebehandlad vegetabilisk olja) och GTL-bränslen (gas-to-liquid). Se riktlinjerna för tillämpning. Kontakta Cat-återförsäljaren eller "Caterpillar Machine Fluids Recommendations" (SEBU6250) för mer information.
Automatisk varvtalsreglering minskar onödig bränsleförbrukning och emissioner av växthusgaser genom att automatiskt låta motorn gå över i tomgångsläge när maskinen inte används.
Längre underhållsintervall minskar inte bara stilleståndstiden utan minskar även mängden vätska och filter som byts ut under maskinens livslängd.
Cat planerad oljeprovtagning (S•O•S^SM) bidrar till att upptäcka extremt slitage, förorenade vätskor och andra ”osynliga” problem som kan förkorta komponenternas livslängd. I många fall kan du förlänga bytesintervallerna för olja och kylvätska med hjälp av vätskeövervakning. Kontakta Cat-återförsäljaren eller se maskinens drifts- och underhållshandbok för mer information.
Fjärruppdateringar minskar stilleståndstid och underhållstid medan tillgångarna hålls igång med maximal effektivitet. Varningar för maskinuppdateringar skickas virtuellt från Cat-återförsäljaren och uppdateringar kan genomföras utan att en tekniker behöver vara på plats.
Genom att låta Cat-återförsäljaren testa maskinen virtuellt medan den arbetar kan felsökning utföras på distans, vilket minskar underhållstiden och håller igång maskinen med maximal effektivitet. När problemet har identifierats kan en tekniker åtgärda det på rätt sätt redan från början, vilket sparar både tid och pengar.
Cat Grade-tekniker kombinerar avancerad vägledning med automatiserad maskinkontroll som tillval för att hjälpa dig nå önskade resultat samtidigt som du förbättrar effektiviteten, produktiviteten på arbetsplatsen och precisionen, vilket minskar bränsleförbrukningen och emissioner av växthusgaser.
Cat Payload för grävmaskiner möjliggör vägning av material under körning, vilket minskar bränsleförbrukningen genom att lastningseffektiviteten och produktiviteten på arbetsplatsen ökar och körningar till vågen elimineras.

*Även om Caterpillars motorer är kompatibla med dessa alternativa bränslen är användningen av dessa inte tillåtet i alla regioner.
**Växthusgasemissioner vid avgasröret från bränslen med lägre kolintensitet är i princip desamma som från traditionella bränslen.
***Motorer utan någon enhet för efterbehandling kan använda högre blandningar med upp till 100 % biodiesel (kontakta Cat-återförsäljaren om du vill använda högre blandningar än 20 % biodiesel).

Ta dig an arbetsuppgifterna med en komplett Cat-lösning. Cat-redskap är mer än bara tillbehör – de är viktiga verktyg som definierar vad maskinen kan göra. När du monterar Cat-redskap på en Cat-grävmaskin låser du upp ett helt integrerat system skapat för prestanda, hållbarhet och effektivitet. Oavsett om du rensar mark, bryter betong eller kompakterar jord förvandlar rätt redskap din grävmaskin till ett kraftfullt universalverktyg som är redo för allt som ställs i dess väg. Beroende på projekt eller tillämpning kan du dra nytta av följande redskap för grävmaskiner:

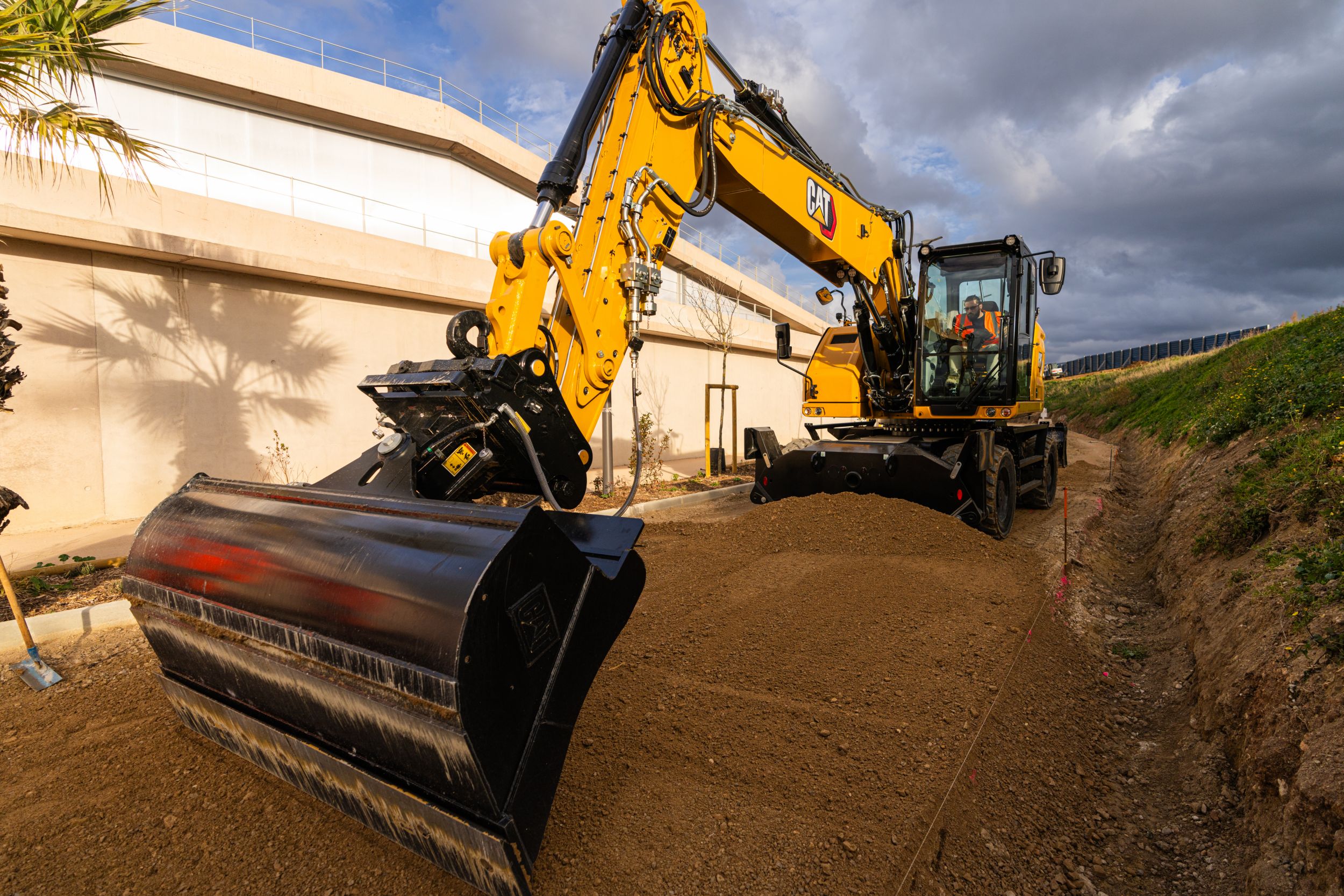

Skopor: Hantera allt från grävning och markplanering till rensning och borttagning av skräp med din grävmaskin. Cat erbjuder skopor för allmänt bruk, tungt bruk och extremt tungt bruk samt specialiserade designer för dikesrensning, sten och efterbearbetning. Förstärkta kanter och slitagebeständiga material säkerställer långvariga prestanda i tuffa förhållanden.

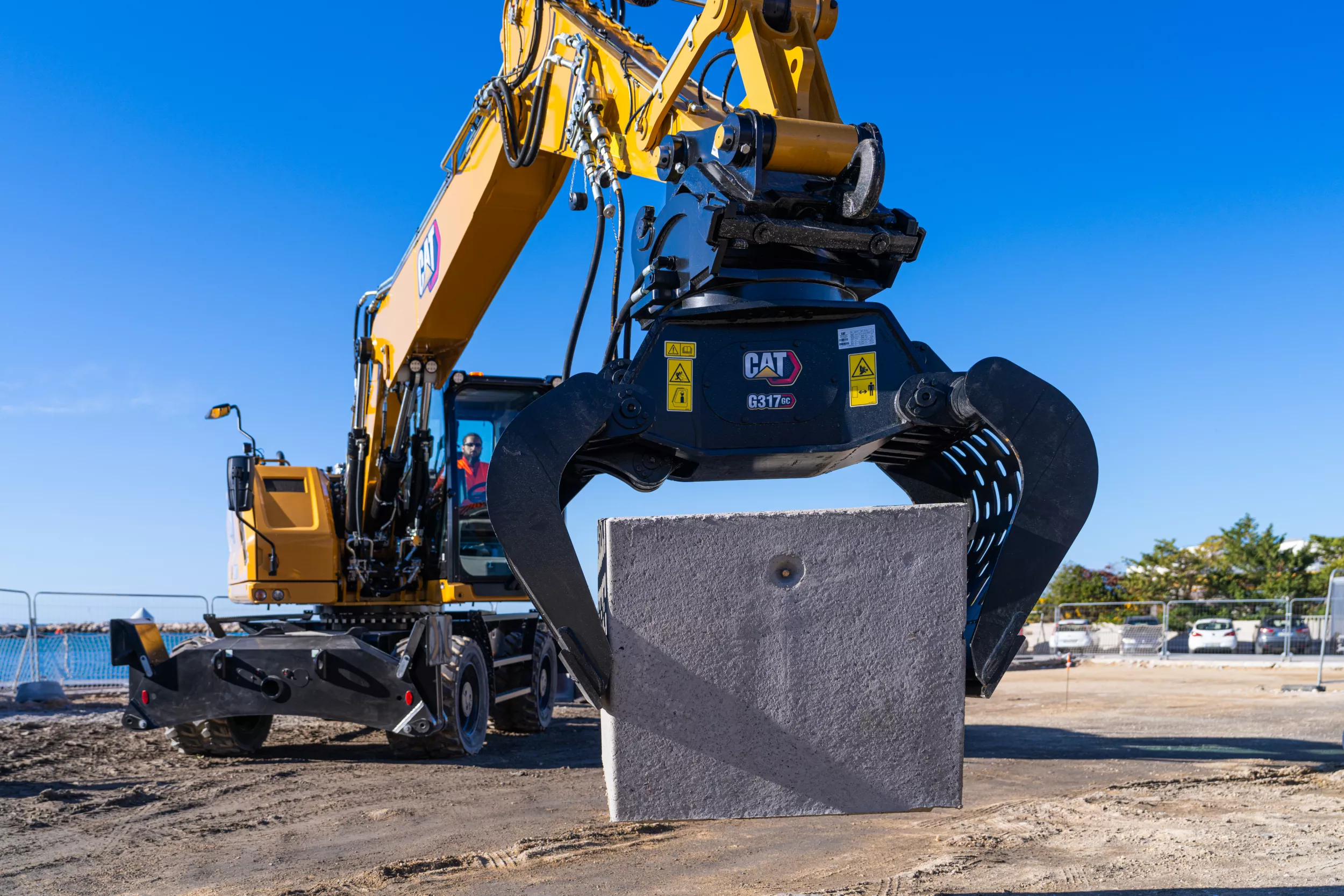

Rivnings- och sorteringsgripar: Hanterar större skräp och kan användas för att sortera material i högar med god precision. Dessa gripar är konstruerade för hög precision vid rivning och materialsortering och hanterar betong, armeringsjärn, trä och blandat avfall. Hög fastspänningskraft och smidiga rörelser gör dessa perfekta för primär och sekundär rivning samt återvinningsarbeten.
Orange Peel-gripar: Byggda för skrot- och bulkhantering och utmärker sig vid oregelbundna, tunga laster som metall, sten och avfall. De hydrauliska spetsarna ger överlägset grepp och inträngning. Hög kapacitet och kontinuerlig rotation är perfekt lämpat för skrotupplag och överföringsstationer. Cat erbjuder dessa gripar med ett urval av olika utformade käftar och klor för att passa många slags tillämpningar.
Hammare: Bryt betong, sten och stål med upp till 1 000 slag i minuten. Hamrarna är skapade för effektivitet vid rivning, brytning av sten och byggarbete och erbjuder kraftfull slagenergi och konsekvent höga prestanda. Deras höga hållbarhet och låga underhållsbehov gör dem perfekt lämpade för krävande tillämpningar vid stenbrott.
Skräp- och rivningssaxar: Roterande saxar ger dig möjlighet till precisionsskärning av metallkonstruktioner, rör, armeringsjärn och skrot, vilket gör dem perfekta för rivning och återvinning. De kraftfulla käftarna och korta cykeltider innebär rena skär och hög produktivitet. Saxarna är byggda för hållbarhet och utmärker sig vid tung bearbetning av stål.
Tiltrotatorer: Tiltrotatorer erbjuder 360° rotation och 40° lutning åt vänster/höger, vilket gör att redskap kan manövreras med oöverträffad precision och flexibilitet. Denna flexibilitet förvandlar din maskin till ett multifunktionellt verktyg som kan arbeta från i princip vilken vinkel som helst utan att behöva ompositioneras. Perfekta för schaktning, grävning och komplexa jordarbeten, och ger kontroll i trånga och begränsade utrymmen, från många olika vinklar.

Cat-redskap är konstruerade för att maximera din grävmaskins produktivitet och hjälpa dig att utföra mer arbete med högre effektivitet och trygghet. Att välja rätt redskap handlar inte bara om kompatibilitet, utan om att frigöra maskinens fulla potential samtidigt som du undviker utrustningsskador eller säkerhetsrisker. Kontakta en Cat-återförsäljare för att hitta optimala verktyg för din specifika maskin och tillämpning.

Specifikationer Standardutrustning Tillvalsutrustning

Produktspecifikation för M317

Motor

Motoreffekt – ISO 14396	148 hp 110 K/W
Motoreffekt – ISO14396 (DIN)	150 hp (metrisk) 150 hp (metrisk)
Motormodell	Cat® C4.4 Cat® C4.4
Nettoeffekt – ISO 9249	141 hp 105 K/W
Nettoeffekt – ISO 9249 (DIN)	143 hp (metrisk) 143 hp (metrisk)
Cylinderdiameter	4.1 tum 105 mm
Slaglängd	5 tum 127 mm
Slagvolym	268.5 tum³ 4.4 l
Kan köras på biodiesel	Upp till B20¹ Upp till B20¹
Emissioner	Uppfyller emissionsnormer enligt EU steg V. Uppfyller emissionsnormer enligt EU steg V.
Obs! (1)	Angiven nettoeffekt är svänghjulets effekt när motorn är utrustad med fläkt, luftrenare, modul för rena emissioner (CEM) för avgasefterbehandling, generator och kylfläkt som körs på medelhög hastighet. Nominellt motorvarvtal 2200 rpm. Angiven effekt testas enligt specificerad standard vid tiden för tillverkningen. Angiven nettoeffekt är svänghjulets effekt när motorn är utrustad med fläkt, luftrenare, modul för rena emissioner (CEM) för avgasefterbehandling, generator och kylfläkt som körs på medelhög hastighet. Nominellt motorvarvtal 2200 rpm. Angiven effekt testas enligt specificerad standard vid tiden för tillverkningen.
Obs! (2)	¹Cat-dieselmotorer ska använda ULSD (dieselbränsle med ultralåg svavelhalt med högst 15 ppm svavel eller mindre) och är kompatibla* med ULSD blandat med följande bränslen med lägre kolintensitet, upp till: 20 % FAME-biodiesel (fettsyrametylestrar)* eller 100 % förnybar diesel, HVO-bränslen (vätebehandlad vegetabilisk olja) och GTL-bränslen (gas-to-liquid). Se riktlinjerna för tillämpning. Kontakta Cat-återförsäljaren eller se ”Caterpillars vätskerekommendationer” (SEBU6250) för mer information. Medan Caterpillars motorer är kompatibla med dessa alternativa bränslen är användningen av dem inte tillåtet i alla regioner. Växthusgasemissioner vid avgasröret från bränslen med lägre kolintensitet är i princip desamma som från traditionella bränslen. *Motorer utan någon enhet för efterbehandling kan använda högre blandningar med upp till 100 % biodiesel (kontakta Cat-återförsäljaren om du vill använda högre blandningar än 20 % biodiesel). ¹Cat-dieselmotorer ska använda ULSD (dieselbränsle med ultralåg svavelhalt med högst 15 ppm svavel eller mindre) och är kompatibla med ULSD blandat med följande bränslen med lägre kolintensitet, upp till: 20 % FAME-biodiesel (fettsyrametylestrar)* eller 100 % förnybar diesel, HVO-bränslen (vätebehandlad vegetabilisk olja) och GTL-bränslen (gas-to-liquid). Se riktlinjerna för tillämpning. Kontakta Cat-återförsäljaren eller se ”Caterpillars vätskerekommendationer” (SEBU6250) för mer information. Medan Caterpillars motorer är kompatibla med dessa alternativa bränslen är användningen av dem inte tillåtet i alla regioner. Växthusgasemissioner vid avgasröret från bränslen med lägre kolintensitet är i princip desamma som från traditionella bränslen. **Motorer utan någon enhet för efterbehandling kan använda högre blandningar med upp till 100 % biodiesel (kontakta Cat-återförsäljaren om du vill använda högre blandningar än 20 % biodiesel).

Maskinvikt

Maximal arbetsvikt	43980 lb 19950 kg
Lägsta arbetsvikt	37920 lb 17200 kg
Obs! (1)	Arbetsvikten inkluderar full bränsletank, förare, skopa för normalbelastning och dubbla luftfyllda däck. Vikten varierar beroende på konfiguration. Typiska konfigurationer inkluderar 2,5 m (8 fot 2 tum) sticka och 4 300 kg (9 460 lb) motvikt. Arbetsvikten inkluderar full bränsletank, förare, skopa för normalbelastning och dubbla luftfyllda däck. Vikten varierar beroende på konfiguration. Typiska konfigurationer inkluderar 2,5 m (8 fot 2 tum) sticka och 4 300 kg (9 460 lb) motvikt.

Växel

Maximal körhastighet

21.7 km/h 35 km/h

Hydrauliskt system

Huvudsystem – maximalt flöde – redskap	67 gpm 254 l/min
Maximalt tryck – Redskapskrets – Normal	5076 psi 35000 kPa
Maximalt tryck – Redskapskrets – Tunga lyft	5366 psi 37000 kPa
Redskapstryck – Redskapskrets – Framdrivningskrets	5076 psi 35000 kPa

Svängmekanism

Maximal svänghastighet*	9.4 rpm 9.4 rpm
Maximalt svängmoment	31080 lbf ft 42 kN·m
Obs! (1)	Ett lägre standardvärde kan användas med CE-märkta maskiner. Ett lägre standardvärde kan användas med CE-märkta maskiner.

Volymuppgifter för service

Bränsletank	76.6 gal (US) 290 l
Dieselavgasvätska (DEF, Diesel Exhaust Fluid)	5.3 gal (US) 20 l
KYLSYSTEM	6.3 gal (US) 24 l
Hydraultank	32 gal (US) 121 l
Hydrauliskt system – inklusive tank	74 gal (US) 280 l

Mått

Bom	Variabel justerbar bom på 5,2 m (17 fot 1 tum) Variabel justerbar bom på 5,2 m (17 fot 1 tum)
Sticka	2,5 m 2,5 m
Skopa	GD 0,80 m³ (1,05 yd³) GD 0,80 m³ (1,05 yd³)
Transporthöjd – hyttens överkant	10.9 ft 3320 mm
Transportlängd	28.6 ft 8720 mm
Stödpunkt	11.5 ft 3520 mm
Bakre svängradie	6.1 ft 1850 mm
Frigång under motvikt	4.3 ft 1300 mm
Markfrigång	1.3 ft 405 mm
Underredets längd	16.6 ft 5050 mm
Hjulbas	8.9 ft 2700 mm

Bladets arbetsområden och krafter

Bom	Variabel justerbar bom på 5,2 m (17 fot 1 tum) Variabel justerbar bom på 5,2 m (17 fot 1 tum)
Sticka	2,5 m 2,5 m
Skopa	GD 0,80 m³ (1,05 yd³) GD 0,80 m³ (1,05 yd³)
Maximal tipphöjd	35.2 ft 10740 mm
Maximal lastningshöjd	25.5 ft 7770 mm
Maximalt grävdjup	18.9 ft 5750 mm
Maximalt vertikalt väggrävdjup	14.6 ft 4450 mm
Maximal räckvidd på marknivå	30.2 ft 9210 mm
Stickkrafter (ISO)	15737 lbf 70 kN
Skopkrafter (ISO)	26752 lbf 119 kN
Obs! (1)	Värdena gäller med underrede (parallella schaktblad) med dubbla luftfyllda däck (10.00-20). Värdena är beräknade med en GD-skopa (CW) och CW-redskapsfäste med en tandspetsradie på 1484 mm. Kraftvärdena är beräknade med tunglyftsfunktionen på, en GC-skopa (direktinfäst) och en tandspetsradie på 1 378 mm (4 fot 6 tum). Värdena gäller med underrede (parallella schaktblad) med dubbla luftfyllda däck (10.00-20). Värdena är beräknade med en GD-skopa (CW) och CW-redskapsfäste med en tandspetsradie på 1484 mm. Kraftvärdena är beräknade med tunglyftsfunktionen på, en GC-skopa (direktinfäst) och en tandspetsradie på 1 378 mm (4 fot 6 tum).

Luftkonditioneringssystem

Obs!

Luftkonditioneringssystemet i den här maskinen innehåller kylmedlet R134a eller R1234yf med fluorerade växthusgaser. Se märkningen eller handboken för att identifiera gasen. Om R134a (global uppvärmningspotential = 1 430) används innehåller systemet 0,9 kg kylmedel, vilket motsvarar 1 287 ton koldioxid. Om R1234yf (global uppvärmningspotential = 0,5) används innehåller systemet 0,75 kg kylmedel, vilket motsvarar 0,0004 ton (0,0004 US-ton) koldioxid. Luftkonditioneringssystemet i den här maskinen innehåller kylmedlet R134a eller R1234yf med fluorerade växthusgaser. Se märkningen eller handboken för att identifiera gasen. Om R134a (global uppvärmningspotential = 1 430) används innehåller systemet 0,9 kg kylmedel, vilket motsvarar 1 287 ton koldioxid. Om R1234yf (global uppvärmningspotential = 0,5) används innehåller systemet 0,75 kg kylmedel, vilket motsvarar 0,0004 ton (0,0004 US-ton) koldioxid.

M317 Standardutrustning

Obs!

Standard- och tillvalsutrustning kan variera. Kontakta Cat-återförsäljaren om du vill ha mer information.

BOM OCH STICKOR

5,2 m (17 fot 1 tum) variabel justerbar bom

HYTT

Ljuddämpad ROPS-hytt

Nyckelfri motorstyrning

Konsoler som kan höjdjusteras steglöst utan verktyg

Högupplöst 254 mm (10 tum) LCD-pekskärm

CAT-TEKNIK

VisionLink®

Fjärruppdatering och Felsökning på distans

ELSYSTEM

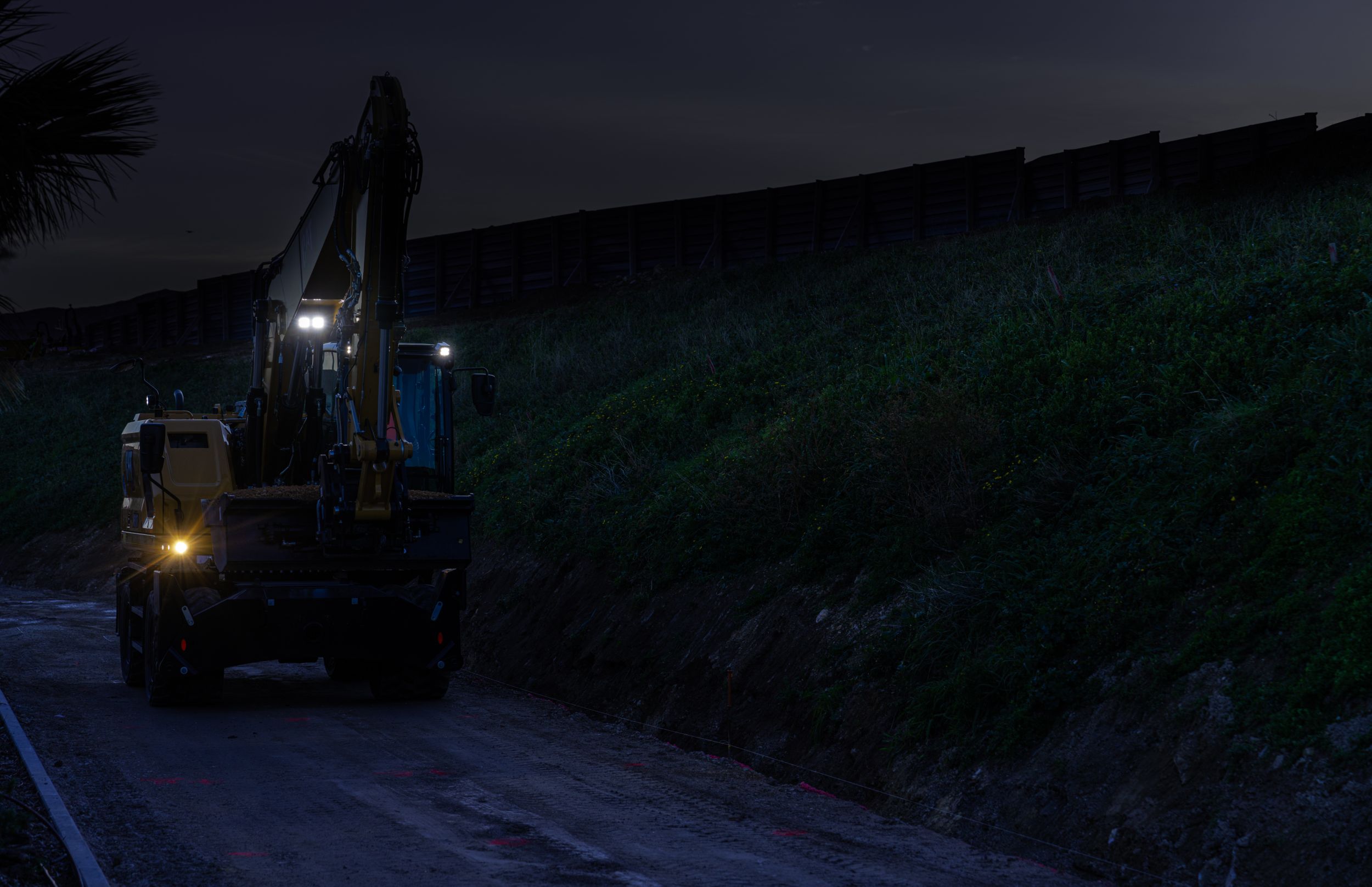

Lysdiodsbelysning på chassi (vänster/höger) och motvikt

Programmerbar LED-arbetsbelysning med tidsfördröjning

Strålkastare och belysning fram och bak

Underhållsfria batterier

Central elektrisk strömställare

MOTOR

Effektlägesväljare

En knapptryckning för låg tomgång med automatisk motorvarvtalsstyrning

Automatisk tomgångsavstängning av motor

Kylkapacitet för hög omgivningstemperatur på upp till 52 °C (125 °F)

Kallstartskapacitet ned till −18 °C (−0 °F)

Slutna luftfilter med dubbla element och integrerad förrenare

HYDRAULISKT SYSTEM

Bommens och stickans driftreduceringsventiler

Automatisk hydrauloljeuppvärmning

Tunglyftsläge

Backventiler för bom-/sticksänkning

TRYGGHET OCH SÄKERHET

Bakåt- och högerriktade kameror

Vidvinkelspeglar

Låsbar huvudströmbrytare

Halkskyddsplåt och försänkta bultar på serviceplattformen

SERVICE OCH UNDERHÅLL

Inbyggt system för hantering av maskinhälsa

Portar för planerad oljeprovtagning (S·O·S℠)

UNDERREDE OCH RAMVERK

Automatiskt broms-/axellås

4 300 kg (9 460 lb) motvikt

Allhjulsdrift

M317 Tillvalsutrustning

Obs!

Standard- och tillvalsutrustning kan variera. Kontakta Cat-återförsäljaren om du vill ha mer information.

BOM OCH STICKOR

2,2 m sticka

2,5 m sticka

HYTT

Förarskydd (OPG)

CAT-TEKNIK

Cat GRADE med 2D

Cat Grade med 2D – förberedd för tillbehör (ARO)

Laserinfångare

Cat Grade 3D Ready

Cat Grade-anslutning

Cat Grade med Assist

Cat Payload

Inbyggd Cat-tiltrotator (TRS)

ELSYSTEM

Elektrisk bränslepåfyllningspump

HYDRAULISKT SYSTEM

Backventilcylinder för skopa

Joystickar med ett skjutreglage

Joystickar med två skjutreglage

Joystickstyrning

TRYGGHET OCH SÄKERHET

360° sikt

Signalhorn

Inspektionsbelysning

2D E-gräns

Hyttundvikande

SERVICE OCH UNDERHÅLL

Automatiskt smörjsystem for redskap och svängsystem

UNDERREDE OCH RAMVERK

10.00-20 16 PR, dubbla däck

11.00-20 16 PR, dubbla däck

315/70R 22.5, dubbla däck utan mellanrum

445/70R 19.5, enkla däck

300-80-22.5 dubbla pneumatiska däck utan spacer

Produktspecifikation för M317

Hämta Skriv ut

Motor

Motoreffekt – ISO 14396	148 hp 110 K/W
Motoreffekt – ISO14396 (DIN)	150 hp (metrisk) 150 hp (metrisk)
Motormodell	Cat® C4.4 Cat® C4.4
Nettoeffekt – ISO 9249	141 hp 105 K/W
Nettoeffekt – ISO 9249 (DIN)	143 hp (metrisk) 143 hp (metrisk)
Cylinderdiameter	4.1 tum 105 mm
Slaglängd	5 tum 127 mm
Slagvolym	268.5 tum³ 4.4 l
Kan köras på biodiesel	Upp till B20¹ Upp till B20¹
Emissioner	Uppfyller emissionsnormer enligt EU steg V. Uppfyller emissionsnormer enligt EU steg V.
Obs! (1)	Angiven nettoeffekt är svänghjulets effekt när motorn är utrustad med fläkt, luftrenare, modul för rena emissioner (CEM) för avgasefterbehandling, generator och kylfläkt som körs på medelhög hastighet. Nominellt motorvarvtal 2200 rpm. Angiven effekt testas enligt specificerad standard vid tiden för tillverkningen. Angiven nettoeffekt är svänghjulets effekt när motorn är utrustad med fläkt, luftrenare, modul för rena emissioner (CEM) för avgasefterbehandling, generator och kylfläkt som körs på medelhög hastighet. Nominellt motorvarvtal 2200 rpm. Angiven effekt testas enligt specificerad standard vid tiden för tillverkningen.
Obs! (2)	¹Cat-dieselmotorer ska använda ULSD (dieselbränsle med ultralåg svavelhalt med högst 15 ppm svavel eller mindre) och är kompatibla* med ULSD blandat med följande bränslen med lägre kolintensitet, upp till: 20 % FAME-biodiesel (fettsyrametylestrar)* eller 100 % förnybar diesel, HVO-bränslen (vätebehandlad vegetabilisk olja) och GTL-bränslen (gas-to-liquid). Se riktlinjerna för tillämpning. Kontakta Cat-återförsäljaren eller se ”Caterpillars vätskerekommendationer” (SEBU6250) för mer information. Medan Caterpillars motorer är kompatibla med dessa alternativa bränslen är användningen av dem inte tillåtet i alla regioner. Växthusgasemissioner vid avgasröret från bränslen med lägre kolintensitet är i princip desamma som från traditionella bränslen. *Motorer utan någon enhet för efterbehandling kan använda högre blandningar med upp till 100 % biodiesel (kontakta Cat-återförsäljaren om du vill använda högre blandningar än 20 % biodiesel). ¹Cat-dieselmotorer ska använda ULSD (dieselbränsle med ultralåg svavelhalt med högst 15 ppm svavel eller mindre) och är kompatibla med ULSD blandat med följande bränslen med lägre kolintensitet, upp till: 20 % FAME-biodiesel (fettsyrametylestrar)* eller 100 % förnybar diesel, HVO-bränslen (vätebehandlad vegetabilisk olja) och GTL-bränslen (gas-to-liquid). Se riktlinjerna för tillämpning. Kontakta Cat-återförsäljaren eller se ”Caterpillars vätskerekommendationer” (SEBU6250) för mer information. Medan Caterpillars motorer är kompatibla med dessa alternativa bränslen är användningen av dem inte tillåtet i alla regioner. Växthusgasemissioner vid avgasröret från bränslen med lägre kolintensitet är i princip desamma som från traditionella bränslen. **Motorer utan någon enhet för efterbehandling kan använda högre blandningar med upp till 100 % biodiesel (kontakta Cat-återförsäljaren om du vill använda högre blandningar än 20 % biodiesel).

Maskinvikt

Maximal arbetsvikt	43980 lb 19950 kg
Lägsta arbetsvikt	37920 lb 17200 kg
Obs! (1)	Arbetsvikten inkluderar full bränsletank, förare, skopa för normalbelastning och dubbla luftfyllda däck. Vikten varierar beroende på konfiguration. Typiska konfigurationer inkluderar 2,5 m (8 fot 2 tum) sticka och 4 300 kg (9 460 lb) motvikt. Arbetsvikten inkluderar full bränsletank, förare, skopa för normalbelastning och dubbla luftfyllda däck. Vikten varierar beroende på konfiguration. Typiska konfigurationer inkluderar 2,5 m (8 fot 2 tum) sticka och 4 300 kg (9 460 lb) motvikt.

Växel

Maximal körhastighet

21.7 km/h 35 km/h

Hydrauliskt system

Huvudsystem – maximalt flöde – redskap	67 gpm 254 l/min
Maximalt tryck – Redskapskrets – Normal	5076 psi 35000 kPa
Maximalt tryck – Redskapskrets – Tunga lyft	5366 psi 37000 kPa
Redskapstryck – Redskapskrets – Framdrivningskrets	5076 psi 35000 kPa

Svängmekanism

Maximal svänghastighet*	9.4 rpm 9.4 rpm
Maximalt svängmoment	31080 lbf ft 42 kN·m
Obs! (1)	Ett lägre standardvärde kan användas med CE-märkta maskiner. Ett lägre standardvärde kan användas med CE-märkta maskiner.

Volymuppgifter för service

Bränsletank	76.6 gal (US) 290 l
Dieselavgasvätska (DEF, Diesel Exhaust Fluid)	5.3 gal (US) 20 l
KYLSYSTEM	6.3 gal (US) 24 l
Hydraultank	32 gal (US) 121 l
Hydrauliskt system – inklusive tank	74 gal (US) 280 l

Mått

Bom	Variabel justerbar bom på 5,2 m (17 fot 1 tum) Variabel justerbar bom på 5,2 m (17 fot 1 tum)
Sticka	2,5 m 2,5 m
Skopa	GD 0,80 m³ (1,05 yd³) GD 0,80 m³ (1,05 yd³)
Transporthöjd – hyttens överkant	10.9 ft 3320 mm
Transportlängd	28.6 ft 8720 mm
Stödpunkt	11.5 ft 3520 mm
Bakre svängradie	6.1 ft 1850 mm
Frigång under motvikt	4.3 ft 1300 mm
Markfrigång	1.3 ft 405 mm
Underredets längd	16.6 ft 5050 mm
Hjulbas	8.9 ft 2700 mm

Bladets arbetsområden och krafter

Bom	Variabel justerbar bom på 5,2 m (17 fot 1 tum) Variabel justerbar bom på 5,2 m (17 fot 1 tum)
Sticka	2,5 m 2,5 m
Skopa	GD 0,80 m³ (1,05 yd³) GD 0,80 m³ (1,05 yd³)
Maximal tipphöjd	35.2 ft 10740 mm
Maximal lastningshöjd	25.5 ft 7770 mm
Maximalt grävdjup	18.9 ft 5750 mm
Maximalt vertikalt väggrävdjup	14.6 ft 4450 mm
Maximal räckvidd på marknivå	30.2 ft 9210 mm
Stickkrafter (ISO)	15737 lbf 70 kN
Skopkrafter (ISO)	26752 lbf 119 kN
Obs! (1)	Värdena gäller med underrede (parallella schaktblad) med dubbla luftfyllda däck (10.00-20). Värdena är beräknade med en GD-skopa (CW) och CW-redskapsfäste med en tandspetsradie på 1484 mm. Kraftvärdena är beräknade med tunglyftsfunktionen på, en GC-skopa (direktinfäst) och en tandspetsradie på 1 378 mm (4 fot 6 tum). Värdena gäller med underrede (parallella schaktblad) med dubbla luftfyllda däck (10.00-20). Värdena är beräknade med en GD-skopa (CW) och CW-redskapsfäste med en tandspetsradie på 1484 mm. Kraftvärdena är beräknade med tunglyftsfunktionen på, en GC-skopa (direktinfäst) och en tandspetsradie på 1 378 mm (4 fot 6 tum).

Luftkonditioneringssystem

Obs!

M317 Standardutrustning

Skriv ut

Obs!

Standard- och tillvalsutrustning kan variera. Kontakta Cat-återförsäljaren om du vill ha mer information.

BOM OCH STICKOR

5,2 m (17 fot 1 tum) variabel justerbar bom

HYTT

Ljuddämpad ROPS-hytt

Nyckelfri motorstyrning

Konsoler som kan höjdjusteras steglöst utan verktyg

Högupplöst 254 mm (10 tum) LCD-pekskärm

CAT-TEKNIK

VisionLink®

Fjärruppdatering och Felsökning på distans

ELSYSTEM

Lysdiodsbelysning på chassi (vänster/höger) och motvikt

Programmerbar LED-arbetsbelysning med tidsfördröjning

Strålkastare och belysning fram och bak

Underhållsfria batterier

Central elektrisk strömställare

MOTOR

Effektlägesväljare

En knapptryckning för låg tomgång med automatisk motorvarvtalsstyrning

Automatisk tomgångsavstängning av motor

Kylkapacitet för hög omgivningstemperatur på upp till 52 °C (125 °F)

Kallstartskapacitet ned till −18 °C (−0 °F)

Slutna luftfilter med dubbla element och integrerad förrenare

HYDRAULISKT SYSTEM

Bommens och stickans driftreduceringsventiler

Automatisk hydrauloljeuppvärmning

Tunglyftsläge

Backventiler för bom-/sticksänkning

TRYGGHET OCH SÄKERHET

Bakåt- och högerriktade kameror

Vidvinkelspeglar

Låsbar huvudströmbrytare

Halkskyddsplåt och försänkta bultar på serviceplattformen

SERVICE OCH UNDERHÅLL

Inbyggt system för hantering av maskinhälsa

Portar för planerad oljeprovtagning (S·O·S℠)

UNDERREDE OCH RAMVERK

Automatiskt broms-/axellås

4 300 kg (9 460 lb) motvikt

Allhjulsdrift

M317 Tillvalsutrustning

Skriv ut

Obs!

Standard- och tillvalsutrustning kan variera. Kontakta Cat-återförsäljaren om du vill ha mer information.

BOM OCH STICKOR

2,2 m sticka

2,5 m sticka

HYTT

Förarskydd (OPG)

CAT-TEKNIK

Cat GRADE med 2D

Cat Grade med 2D – förberedd för tillbehör (ARO)

Laserinfångare

Cat Grade 3D Ready

Cat Grade-anslutning

Cat Grade med Assist

Cat Payload

Inbyggd Cat-tiltrotator (TRS)

ELSYSTEM

Elektrisk bränslepåfyllningspump

HYDRAULISKT SYSTEM

Backventilcylinder för skopa

Joystickar med ett skjutreglage

Joystickar med två skjutreglage

Joystickstyrning

TRYGGHET OCH SÄKERHET

360° sikt

Signalhorn

Inspektionsbelysning

2D E-gräns

Hyttundvikande

SERVICE OCH UNDERHÅLL

Automatiskt smörjsystem for redskap och svängsystem

UNDERREDE OCH RAMVERK

10.00-20 16 PR, dubbla däck

11.00-20 16 PR, dubbla däck

315/70R 22.5, dubbla däck utan mellanrum

445/70R 19.5, enkla däck

300-80-22.5 dubbla pneumatiska däck utan spacer

Kompatibla tekniker och tjänster

Dra nytta av Caterpillars kopplade data och säkerhetsprinciper för att förbättra effektiviteten, öka produktiviteten och göra verksamheten mer lönsam.

Hantering av utrustning

Cat felsökning på distans

Med felsökning på distans kan din Cat-återförsäljare köra tester medan maskinen är igång. När problemet har identifierats kan en tekniker åtgärda det med rätt reservdelar och verktyg redan från början, vilket sparar både tid och pengar. Felsökning på distans minskar underhållstiden och håller maskinen igång med maximal effektivitet.

Upptäck tekniken
Cat fjärrstyrd blinksignal

Fjärrstyrd blinksignal skickar en varning från din Cat-återförsäljare för att du ska uppdatera programvaran i din maskin. För att minimera nedtiden kan uppdateringar installeras på arbetsplatsen så att du slipper vänta på att återförsäljarens tekniker ska anlända. Fjärrstyrd blinksignal minskar underhållstiden och håller resurserna igång med maximal effektivitet.

Upptäck tekniken
VisionLink®

VisionLink® är en molnbaserad programvara med viktiga insikter för att maximera prestanda, vilket gör att du slipper chansa när det gäller hantering av maskinparken – oavsett maskinparkens storlek eller tillverkaren av utrustningen. Ta sömlöst emot data om utrustningen till din PC eller mobila enhet – allt från en bekväm centraliserad lösning som hjälper dig att konsekvent fatta välgrundade beslut.

Upptäck tekniken

1 - 8 av 9 Items Artiklar

Föregående Nästa

Med felsökning på distans kan din Cat-återförsäljare köra tester medan maskinen är igång. När problemet har identifierats kan en tekniker åtgärda det med rätt reservdelar och verktyg redan från början, vilket sparar både tid och pengar. Felsökning på distans minskar underhållstiden och håller maskinen igång med maximal effektivitet.

Upptäck tekniken

Fjärrstyrd blinksignal skickar en varning från din Cat-återförsäljare för att du ska uppdatera programvaran i din maskin. För att minimera nedtiden kan uppdateringar installeras på arbetsplatsen så att du slipper vänta på att återförsäljarens tekniker ska anlända. Fjärrstyrd blinksignal minskar underhållstiden och håller resurserna igång med maximal effektivitet.

Upptäck tekniken

VisionLink® är en molnbaserad programvara med viktiga insikter för att maximera prestanda, vilket gör att du slipper chansa när det gäller hantering av maskinparken – oavsett maskinparkens storlek eller tillverkaren av utrustningen. Ta sömlöst emot data om utrustningen till din PC eller mobila enhet – allt från en bekväm centraliserad lösning som hjälper dig att konsekvent fatta välgrundade beslut.

Upptäck tekniken
