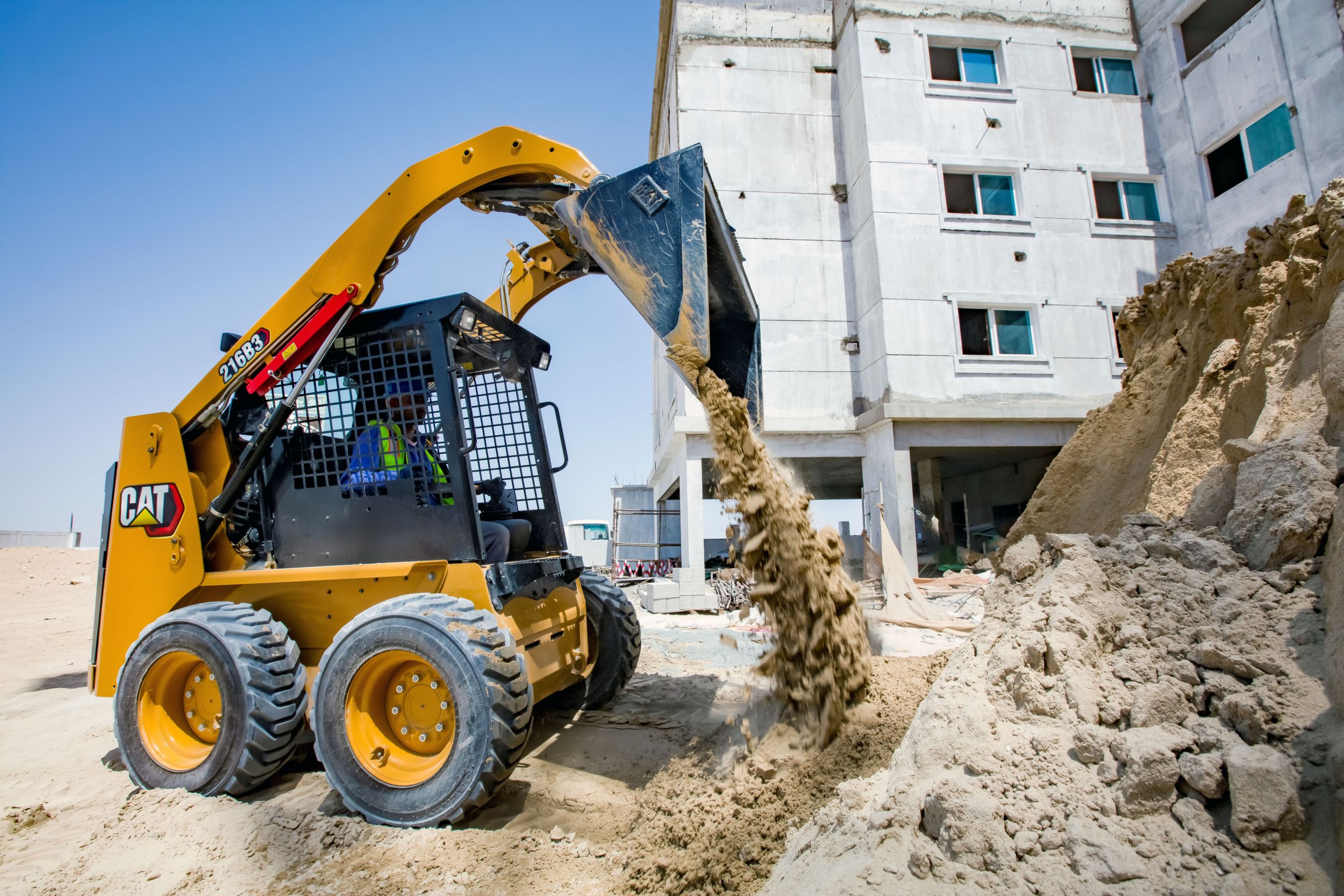

Cargadora Compacta 216B Serie 3 | Cat

Motor

Potencia bruta: SAE J1995	51 HP 38 kW
Cilindrada	134 pulg³ 2.2 l
Carrera	3.9 pulg 100 mm
Calibre	3.3 pulg 84 mm
Modelo de motor	Cat C2.2 Cat C2.2
Nota	La potencia neta indicada es la potencia disponible en el volante cuando el motor está equipado con alternador, filtro de aire, silenciador/postratamiento y ventilador de refrigeración. La potencia neta indicada es la potencia disponible en el volante cuando el motor está equipado con alternador, filtro de aire, silenciador/postratamiento y ventilador de refrigeración.
Potencia neta - SAE 1349/ISO 9249	47 HP 35 kW
Potencia neta al volante	47 HP 35 kW

Especificaciones de funcionamiento

Capacidad de carga nominal	1400 lb 635 kg
Carga límite de equilibrio	2800 lb 1270 kg
Fuerza de arranque: cilindro de inclinación	4083 lb 1852 kg
Capacidad de carga nominal (ROC, Rated Operating Capacity) con contrapeso opcional	1500 lb 680 kg
Nota	El peso de funcionamiento, las especificaciones de funcionamiento y las dimensiones están basados en un operador de 75 kg (165 lb), todos los fluidos, OROPS, cucharón de tierra de 1524 mm (60 pulg), neumáticos Cat de 10×16,5, sin contrapesos opcionales y con acoplamiento rápido manual (a menos que se indique lo contrario). El peso de funcionamiento, las especificaciones de funcionamiento y las dimensiones están basados en un operador de 75 kg (165 lb), todos los fluidos, OROPS, cucharón de tierra de 1524 mm (60 pulg), neumáticos Cat de 10×16,5, sin contrapesos opcionales y con acoplamiento rápido manual (a menos que se indique lo contrario).

Pesos

Peso de funcionamiento

5690 lb 2581 kg

Nota

El peso de funcionamiento, las especificaciones de funcionamiento y las dimensiones están basados en un operador de 75 kg (165 lb), todos los fluidos, OROPS, cucharón de tierra de 1524 mm (60 pulg), neumáticos Cat de 10×16,5, sin contrapesos opcionales y con acoplamiento rápido manual (a menos que se indique lo contrario). El peso de funcionamiento, las especificaciones de funcionamiento y las dimensiones están basados en un operador de 75 kg (165 lb), todos los fluidos, OROPS, cucharón de tierra de 1524 mm (60 pulg), neumáticos Cat de 10×16,5, sin contrapesos opcionales y con acoplamiento rápido manual (a menos que se indique lo contrario).

Sistema hidráulico

Flujo hidráulico: estándar, potencia hidráulica (calculada)	31.1 HP 23.2 kW
Flujo hidráulico: estándar, presión hidráulica de la pala	3335 psi 23000 kPa
Flujo hidráulico: estándar, flujo hidráulico de la pala	16 gal/min 61 l/min

Cabina

ROPS	SAE J1040 MAY94, ISO 3471:1994 SAE J1040 MAY94, ISO 3471:1994
FOPS	SAE J/ISO 3449 APR98 Nivel I, ISO 3449:1992 Nivel I SAE J/ISO 3449 APR98 Nivel I, ISO 3449:1992 Nivel I
Estructura FOPS, nivel II	SAE J/ISO 3449 APR98 Nivel II, ISO 3449:1992 Nivel II (opcional) SAE J/ISO 3449 APR98 Nivel II, ISO 3449:1992 Nivel II (opcional)

Capacidades de llenado de servicio

Cárter de la cadena: en cada lado	1.6 gal (EE. UU.) 6 l
Sistema de refrigeración	2.6 gal (EE. UU.) 10 l
Cárter del motor	2.6 gal (EE. UU.) 10 l
Depósito de combustible	15.4 gal (EE. UU.) 58 l
Sistema hidráulico	14.5 gal (EE. UU.) 55 l
Depósito hidráulico	9.2 gal (EE. UU.) 35 l

Tren de potencia

Velocidad de desplazamiento - De avance o de retroceso

7.9 milla/h 12.7 km/h

Dimensiones

Distancia entre ejes	39 pulg 986 mm
Longitud: con el cucharón apoyado en el suelo	127 pulg 3233 mm
Longitud: sin cucharón	99 pulg 2519 mm
Altura: parte superior de la cabina	77 pulg 1950 mm
Anchura entre neumáticos	60 pulg 1525 mm
Altura libre sobre el suelo	8 pulg 195 mm
Ángulo de salida	26° 26°
Máximo ángulo de descarga	40° 40°
Altura del bulón del cucharón: máxima elevación	112 pulg 2854 mm
Alcance: elevación/descarga máximas	20 pulg 505 mm
Radio de giro desde el centro: parte trasera de la máquina	59 pulg 1502 mm
Altura del bulón del cucharón: posición de transporte	8 pulg 200 mm
Saliente del paragolpes: detrás del eje trasero	38 pulg 967 mm
Radio de giro desde el centro: cucharón	77 pulg 1944 mm
Radio de giro desde el centro: acoplamiento	47 pulg 1195 mm
Alcance máximo con los brazos paralelos al suelo	51 pulg 1291 mm
Espacio libre en posición de máxima elevación y descarga	85.4 pulg 2169 mm
Altura total máxima	146 pulg 3709 mm
Nota	El peso de funcionamiento, las especificaciones de funcionamiento y las dimensiones están basados en un operador de 75 kg (165 lb), todos los fluidos, OROPS, cucharón de tierra de 1524 mm (60 pulg), neumáticos Cat de 10×16,5, sin contrapesos opcionales y con acoplamiento rápido manual (a menos que se indique lo contrario). El peso de funcionamiento, las especificaciones de funcionamiento y las dimensiones están basados en un operador de 75 kg (165 lb), todos los fluidos, OROPS, cucharón de tierra de 1524 mm (60 pulg), neumáticos Cat de 10×16,5, sin contrapesos opcionales y con acoplamiento rápido manual (a menos que se indique lo contrario).
Ángulo de recogida del cucharón: altura máxima	81° 81°
