Contactor/disyuntor ATS ATC Entrada de servicio ATC nominal MCCB y ATS basado en interruptor de potencia

Solicitar una cotización Encontrar distribuidor

Especificaciones clave

Intervalo de clasificación nominal: 30-5000 A; 30-5000 A

Tipo de transferencia: Abierto/Cerrado/Retardado; Abierto/Cerrado/Retardado

Tipo de interruptor: Caja moldeada e interruptor de potencia; Caja moldeada e interruptor de potencia

Entrada de servicio ATC nominal MCCB y ATS basado en interruptor de potencia
Cambiar modelo

Información general

Los interruptores de transferencia automáticos (automatic transfer switches, ATS) Cat® de clasificación de entrada de servicio (Service Entrance Rated, SER) se han diseñado para proporcionar potencia de emergencia o auxiliar para cargas completas de instalación, como protección contra la interrupción de potencia del servicio y pueden colocarse tan cerca como sea posible del punto de entrada del servicio. Dado que los interruptores de transferencia automáticos cumplen los estándares y las normas de seguridad e integran la necesaria protección contra sobrecorriente, así como la desconexión del servicio, permiten crear una instalación única en la entrada del servicio. Este diseño elimina la necesidad de protección previa contra fallos y las correspondientes interconexiones lo que, a su vez, reduce el espacio, el tiempo y el coste necesarios para la instalación. Los interruptores de transferencia con clasificación de entrada de servicio basados en disyuntor están disponibles desde 30 A hasta 5000 A.

Ventajas

ATC-300+ o ATC-900 en productos MCCB y ATS de interruptor de potencia Interruptor de entrada de servicio con llave

Disyuntores de tipo extracción (disponibles con clasificaciones nominales de interruptor de potencia) UL 891 para 4000-5000 A

Todos los relés de control y relés de grado industrial

Los terminales tienen una clasificación de 90° y todos los cables de control son N.º 16 AWG, tipo XLPE, con una clasificación de temperatura de 125°

Duraderas carcasas de acero con recubrimiento de polvo duradero NEMA 1, 3R o 12 con puertas de tres bisagras.

Las bisagras tienen pasadores de bisagra extraíbles para facilitar la extracción de las puertas y se suministran con pestillos para cerrojos.

Características de un vistazo

ATC-100 en productos ATS residenciales y comerciales ligeros basados en MCCB, ATC-300+ o ATC-800 en MCCB e interruptor de potencia
Aprobación de entrada de servicio UL 1008 (hasta 3200 A)
Capacidad de desconexión de servicio (ambos desactivados)
Protección integral contra sobrecorriente
Bloqueo en posición desconectada (solo)
Entrada de servicio etiquetada
Diseño integrado
Desconexión de conjunto neutro
Capacidad de protección de fallo a tierra (todas las clasificaciones nominales)
(Requerido por normativa para clasificaciones de 480 V y 1000 A o superiores)
Interruptor de entrada de servicio con llave
Disyuntores de tipo extracción (disponibles con clasificaciones nominales de interruptor de potencia)
UL 891 para 4000-5000 A
Carcas protegidas contra pérdidas de potencia extendidas
Restauración rápida del circuito después de sobrecorriente (a diferencia de los circuitos con fusibles, que requieren disponibilidad de fusibles)
Una sobrecorriente en un fallo impide la transferencia a la fuente de emergencia
El circuito con fusible permite hacer pruebas de conmutación mediante la simulación de un fallo real de alimentación
La posición de desconexión bloqueable permite el mantenimiento seguro más adelante

Especificaciones Equipos estándar Equipos optativos

Especificaciones del producto para Entrada de servicio ATC nominal MCCB y ATS basado en interruptor de potencia

Resumen técnico

Intervalo de clasificación nominal	30-5000 A 30-5000 A
Tipo de transferencia	Abierto/Cerrado/Retardado Abierto/Cerrado/Retardado
Tipo de interruptor	Caja moldeada e interruptor de potencia Caja moldeada e interruptor de potencia

Clasificaciones nominales

MCCB	30-1000 A 2, 3 o 4 polos 30-1000 A 2, 3 o 4 polos
Interruptor de potencia de montaje fijo	200-3200 A 2, 3, 4 polos 200-3200 A 2, 3, 4 polos
Interruptor de potencia de extracción	200-5000 A 2, 3 o 4 polos 200-5000 A 2, 3 o 4 polos
Aplicación de voltaje del sistema	120 - 600 VCA, 50/60 Hz 120 - 600 VCA, 50/60 Hz
Resistencia	(Interruptor de potencia) Hasta 100 kAIC a 600 V 3 ciclos (Interruptor de potencia) Hasta 100 kAIC a 600 V 3 ciclos
Prueba correspondiente	Certificación CSA C22.2 N.º 178 Aprobación UL 1008 para versiones de hasta 3200 A Aprobación UL 891 para versiones de 4000 A y 5000 A Certificación CSA C22.2 N.º 178 Aprobación UL 1008 para versiones de hasta 3200 A Aprobación UL 891 para versiones de 4000 A y 5000 A

Entrada de servicio ATC nominal MCCB y ATS basado en interruptor de potencia Equipos estándar

Controles y cableado

Todos los relés de control y los relés de grado industrial están totalmente encapsulados para minimizar la exposición al polvo y a la suciedad. Los terminales tienen una clasificación de 90° y todos los cables de control son N.º 16 AWG, tipo XLPE, con una clasificación de temperatura de 125°.

Carcasa

Carcasas de acero con recubrimiento de polvo duradero NEMA 1, 3R o 12 con puertas de tres bisagras para garantizar el soporte correcto de la puerta y de los dispositivos montados en la puerta. Las bisagras tienen pasadores de bisagra extraíbles para facilitar la extracción de las puertas para el montaje en la pared; se suministran con pestillos para cerrojos.

Entrada de servicio ATC nominal MCCB y ATS basado en interruptor de potencia Equipos optativos

Opciones disponibles

Interruptor de prueba de 4 posiciones

Comunicaciones remotas

Supresión de picos

Operación seleccionable automática o no automática

Clasificación para zona sísmica 4 (BOCA, CBC, IBC, UBC y OSHPD)

Comunicaciones para el controlador ATC-300+ mediante RS-232 o Modbus a través de puerto RS-485 integrado

Transformador de voltaje de control, varias relaciones, de campo seleccionable 50/60 Hz

Contactos de secuenciación de carga

Opciones de medición múltiple disponibles

Transición abierta, cerrada o retardada

Calentadores de espacio

Protección integral contra sobrecorriente

La transición retardada opcional incluye:

Señal de pretransferencia con contactos 1 N.O. y 1 N.C.

Retardo de tiempo neutro

Especificaciones del producto para Entrada de servicio ATC nominal MCCB y ATS basado en interruptor de potencia

Descargar Imprimir

Resumen técnico

Intervalo de clasificación nominal	30-5000 A 30-5000 A
Tipo de transferencia	Abierto/Cerrado/Retardado Abierto/Cerrado/Retardado
Tipo de interruptor	Caja moldeada e interruptor de potencia Caja moldeada e interruptor de potencia

Clasificaciones nominales

MCCB	30-1000 A 2, 3 o 4 polos 30-1000 A 2, 3 o 4 polos
Interruptor de potencia de montaje fijo	200-3200 A 2, 3, 4 polos 200-3200 A 2, 3, 4 polos
Interruptor de potencia de extracción	200-5000 A 2, 3 o 4 polos 200-5000 A 2, 3 o 4 polos
Aplicación de voltaje del sistema	120 - 600 VCA, 50/60 Hz 120 - 600 VCA, 50/60 Hz
Resistencia	(Interruptor de potencia) Hasta 100 kAIC a 600 V 3 ciclos (Interruptor de potencia) Hasta 100 kAIC a 600 V 3 ciclos
Prueba correspondiente	Certificación CSA C22.2 N.º 178 Aprobación UL 1008 para versiones de hasta 3200 A Aprobación UL 891 para versiones de 4000 A y 5000 A Certificación CSA C22.2 N.º 178 Aprobación UL 1008 para versiones de hasta 3200 A Aprobación UL 891 para versiones de 4000 A y 5000 A

Entrada de servicio ATC nominal MCCB y ATS basado en interruptor de potencia Equipos estándar

Imprimir

Controles y cableado

Todos los relés de control y los relés de grado industrial están totalmente encapsulados para minimizar la exposición al polvo y a la suciedad. Los terminales tienen una clasificación de 90° y todos los cables de control son N.º 16 AWG, tipo XLPE, con una clasificación de temperatura de 125°.

Carcasa

Carcasas de acero con recubrimiento de polvo duradero NEMA 1, 3R o 12 con puertas de tres bisagras para garantizar el soporte correcto de la puerta y de los dispositivos montados en la puerta. Las bisagras tienen pasadores de bisagra extraíbles para facilitar la extracción de las puertas para el montaje en la pared; se suministran con pestillos para cerrojos.

Entrada de servicio ATC nominal MCCB y ATS basado en interruptor de potencia Equipos optativos

Imprimir

Opciones disponibles

Interruptor de prueba de 4 posiciones

Comunicaciones remotas

Supresión de picos

Operación seleccionable automática o no automática

Clasificación para zona sísmica 4 (BOCA, CBC, IBC, UBC y OSHPD)

Comunicaciones para el controlador ATC-300+ mediante RS-232 o Modbus a través de puerto RS-485 integrado

Transformador de voltaje de control, varias relaciones, de campo seleccionable 50/60 Hz

Contactos de secuenciación de carga

Opciones de medición múltiple disponibles

Transición abierta, cerrada o retardada

Calentadores de espacio

Protección integral contra sobrecorriente

La transición retardada opcional incluye:

Señal de pretransferencia con contactos 1 N.O. y 1 N.C.

Retardo de tiempo neutro

Hay folletos de productos y mucho más listos para la descarga

Hay folletos de productos de Caterpillar y otros documentos informativos disponibles para su negocio en crecimiento.

Compare Entrada de servicio ATC nominal MCCB y ATS basado en interruptor de potencia con otros productos considerados habitualmente.

Potencia eléctrica

Seleccionado

Entrada de servicio ATC nominal MCCB y ATS basado en interruptor de potencia

Intervalo de clasificación nominal: 30-5000 A; 30-5000 A
Tipo de transferencia: Abierto/Cerrado/Retardado; Abierto/Cerrado/Retardado
Tipo de interruptor: Caja moldeada e interruptor de potencia; Caja moldeada e interruptor de potencia

Potencia eléctrica

Disyuntor de cada moldeada ATC y ATS de interruptor de caja moldeada

Intervalo de clasificación nominal: 30-1000 A; 30-1000 A
Tipo de transferencia: Transición abierta; Transición abierta
Tipo de interruptor: Caja moldeada; Caja moldeada

Ver detalles

Potencia eléctrica

Interruptor de transferencia automática de aislamiento de derivación basado en contactor ATC

Intervalo de clasificación nominal: De 100 a 3000 A; De 100 a 3000 A
Tipo de transferencia: Aislamiento de derivación; Aislamiento de derivación
Tipo de interruptor: Basado en contactor; Basado en contactor

Ver detalles

Herramientas y ayuda experta en todo momento

Galería multimedia

Fotografías

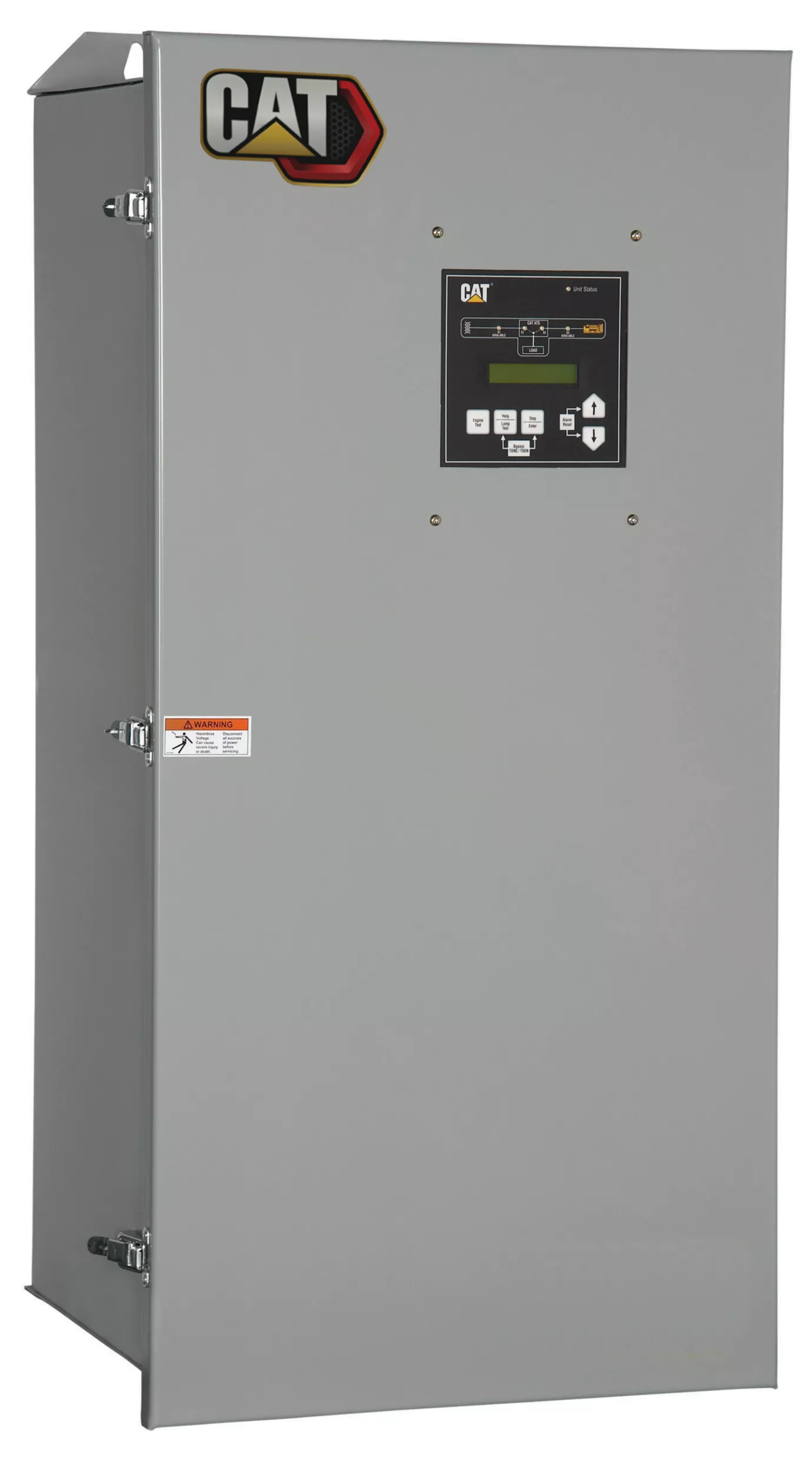

Entrada de servicio ATC nominal MCCB
