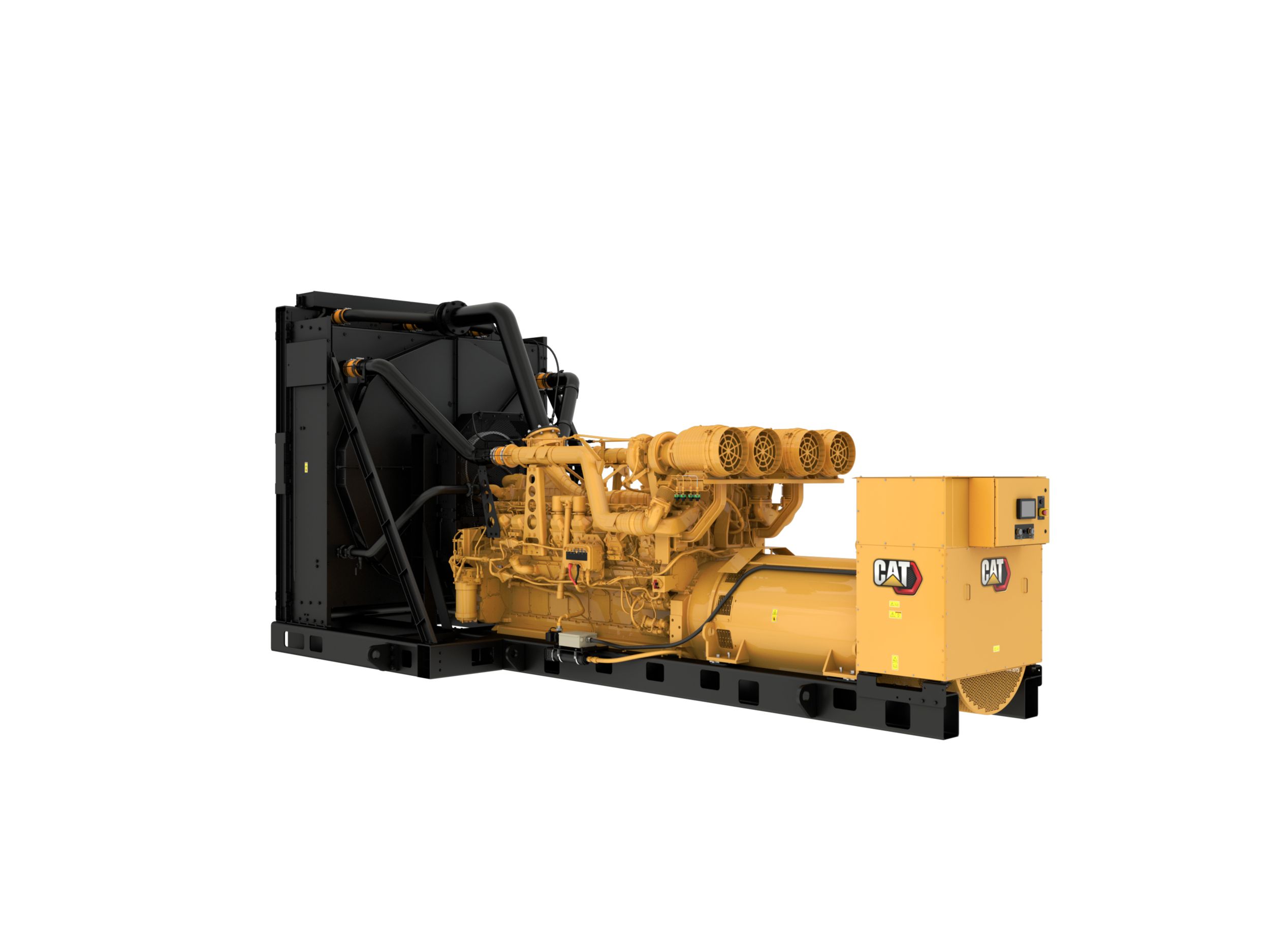

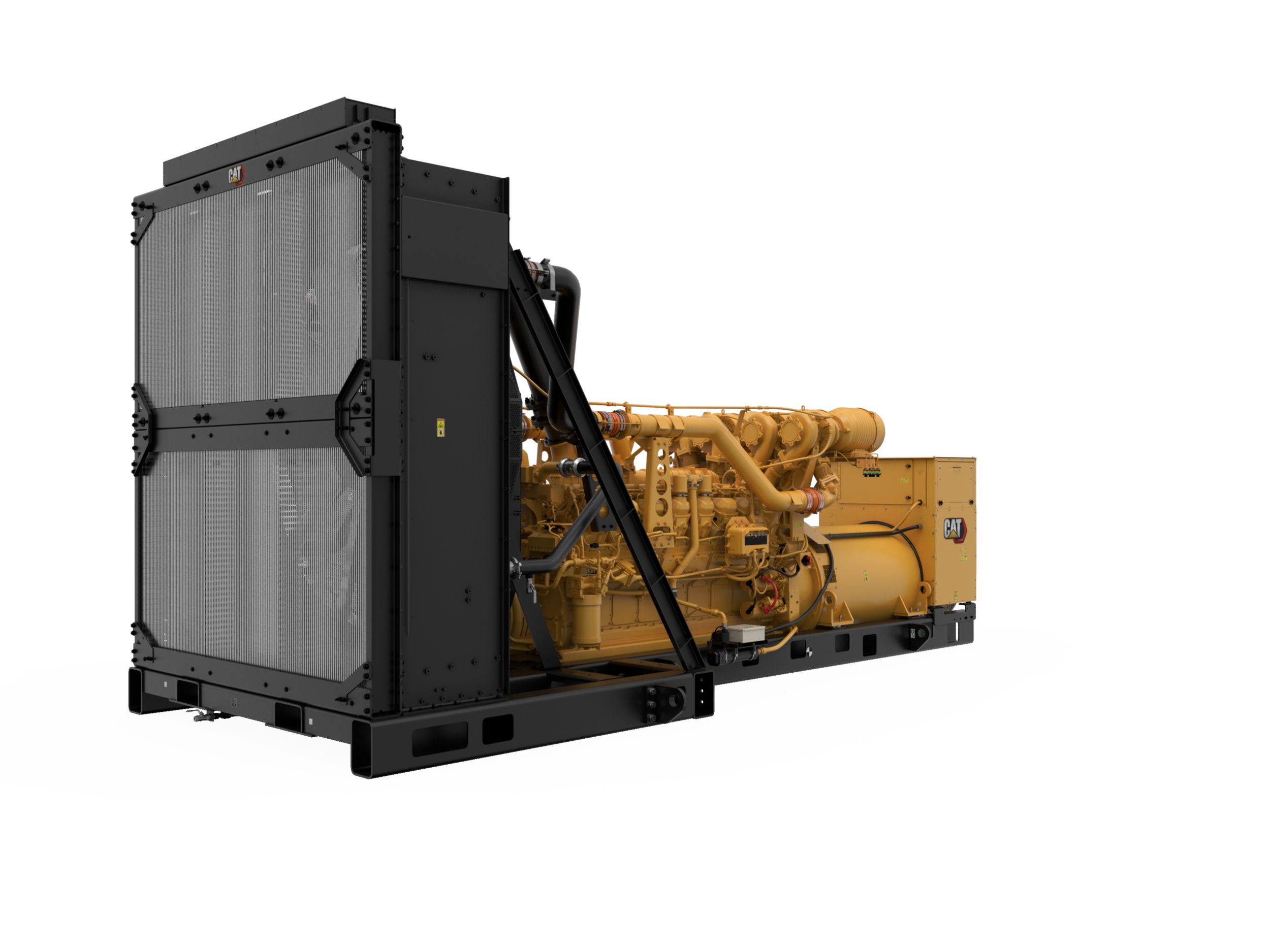

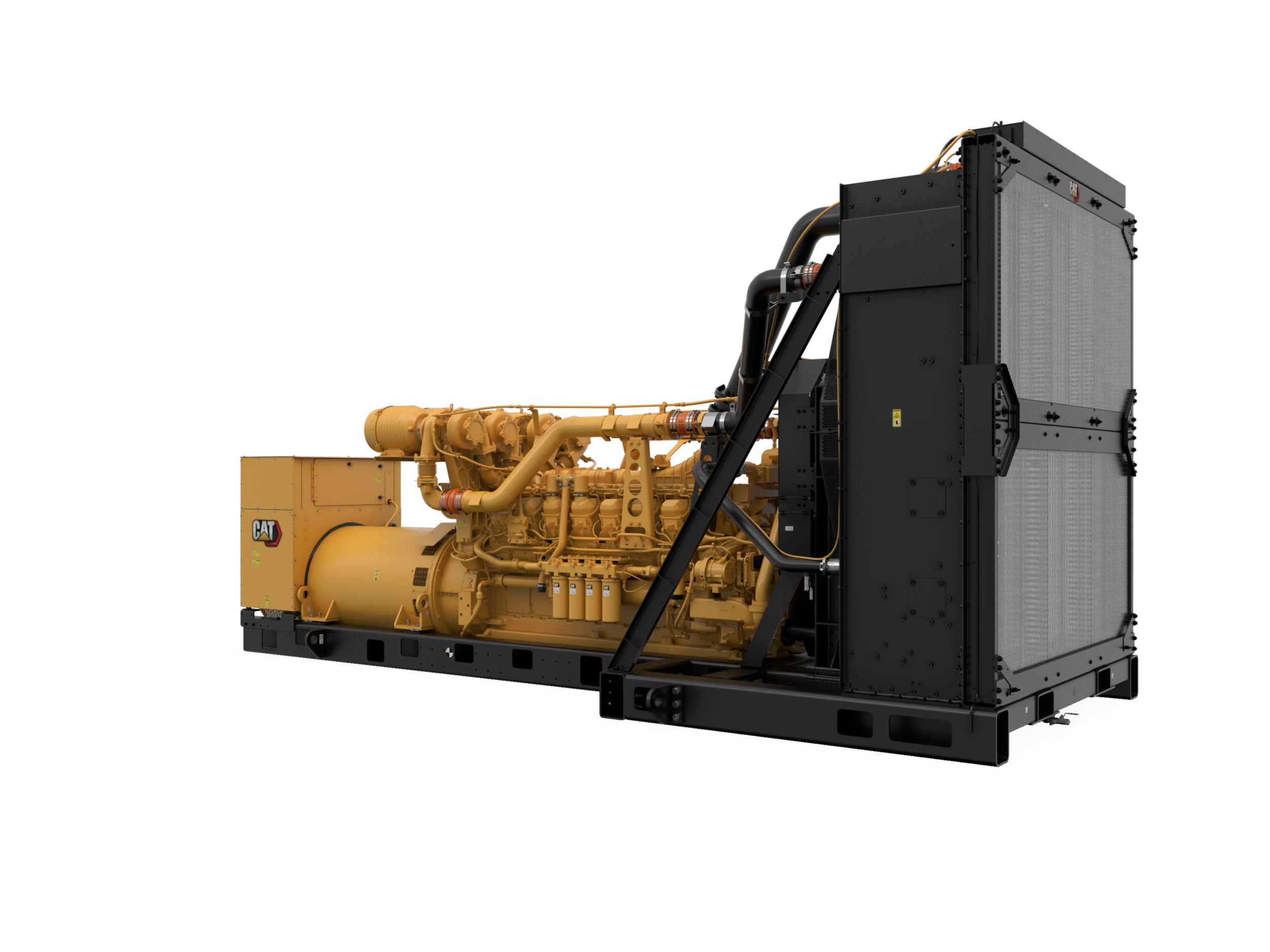

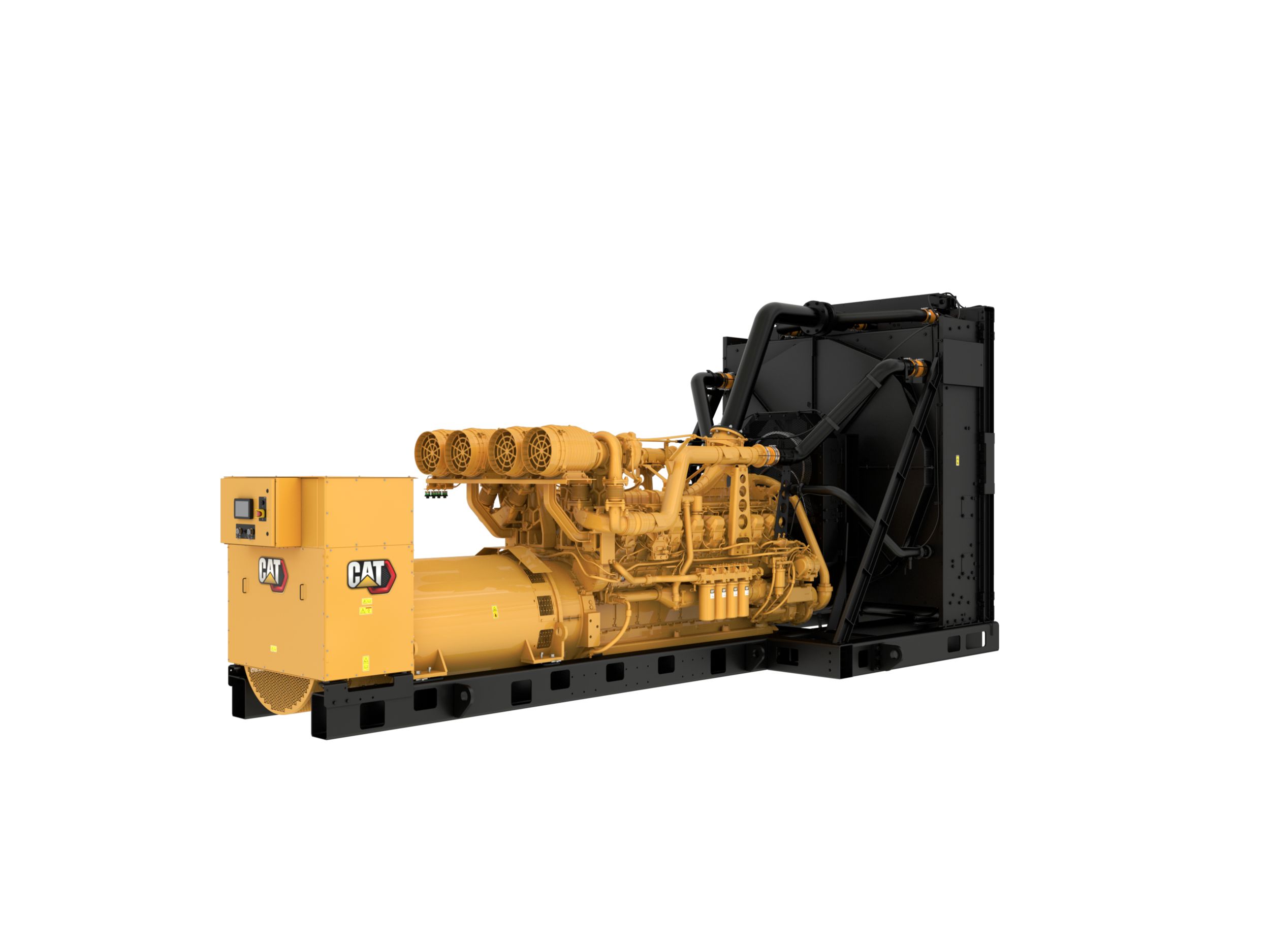

3516E (60 Hz) Grupos Electrógenos Diésel

Especificaciones del producto para 3516E (60 Hz)

3516E (60 Hz) Equipos estándar

Sistema de admisión de aire

• Tipo carcasa de elemento sencillo con indicador de servicio

• Filtro de aire

Refrigeración

• Radiador montado en el conjunto

Escape

• Salida de brida de escape

Combustible

• Filtro de combustible primario con separador de agua integral

• Bomba de cebado de combustible

Generador

• Protección IP23

• Iguala las características de rendimiento y potencia de los motores Cat

Terminación de alimentación

• Barra colectora

Arranque/carga

• Sistema de arranque de servicio pesado

• Alternador de carga

Panel de control

• Sobrevoltaje/subvoltaje (27/59)

• Botón pulsador de emergencia

• Ajuste de velocidad

• Enlace de datos del módulo auxiliar

• Secuencia de fase del generador

• Luces del panel

• Reconocimiento de alarmas

• Generador montado: orientado hacia atrás

• kW (por fase, promedio y en porcentaje)

• Temporizador de enfriamiento del motor

• Comunicaciones:

• Alta temperatura del refrigerante

• Advertencia/parada con indicación de parada mediante LED común para:

• Sobrecorriente (50/51)

• Amperios (por fase y promedio)

• Presión del aceite (lb/pulg², kPa o bar)

• Enlace de datos del módulo del anunciador serie

• Funcionamiento con 24 voltios de CC

• El controlador ECS Cat incluye:

• Voltios de CC

• Potencia reactiva inversa (kVAr) (32RV)

• 6 entradas digitales programables

• 2 salidas de relé programables (forma C)

• Frecuencia (Hz)

• Enlace de datos del cliente (Modbus RTU)

• Factor de potencia (por fase y promedio)

• kWh (total)

• Cat ECS 100

• Prueba de luces

• kVA (por fase, promedio y en porcentaje)

• kVAR/h (total)

• Temperatura del refrigerante

• Descripciones de texto de alarma/incidencia

• Aumentos o disminuciones de frecuencia (81 O/U [Over/Under, Exceso/Defecto])

• kVAr (por fase, promedio y en porcentaje)

• 4 salidas de relé programables (forma A)

• Nivel de refrigerante bajo

• Medición de la media cuadrática real de CA, trifásica, ±2 % de precisión

• Error de arranque (exceso de giro)

• horas de funcionamiento

• Temperatura de refrigerante baja

• 2 salidas digitales programables

• Presión del aceite baja

• Mandos:

• Indicación digital para:

• Cara delantera con sellado de entorno

• Exceso de velocidad

• Voltios (L-L y L-N)

• Potencia inversa (kW) (32)

• Ciclo de arranque del motor

• Funciones de relés de protección programables:

Sistema de refrigeración

• Ventilador y protectores de correa

• JWAC

• Ventilador del radiador y transmisión del ventilador

• Sensores de nivel de refrigerante

• Refrigerante de larga duración de Caterpillar

• Tubería de drenaje de refrigerante con válvula

Sistema de escape

• Salidas embridadas

• Colector de escape seco

Sistema de combustible

• Enfriador de combustible, no incluido en paquetes sin radiador

• Bomba de cebado de combustible

• Filtros de combustible secundarios

• Tuberías de combustible flexibles: enviadas sueltas

Generadores y accesorios

• Material aislante de clase H, aumento de temperatura de clase F a 40 °C de temperatura ambiente (105 °C para energía primaria/130 °C para energía auxiliar)

• Patrón de orificios estándar conforme a la norma NEMA

• Calentadores de espacio anticondensación

• Excitación magnética permanente (PMG, Permanent Magnet Excitation)

• Forma de bobinado

• Trifásico sin escobillas, polo saliente

• 6 conductores

• Detectores de temperatura del devanado

• Caja de terminales extensión en el lado derecho, conexiones de barra colectora, montado en la parte superior, entrada de cables por la parte inferior

Sistema regulador

• ADEM III

Documentación

• Libro de piezas

Sistema de lubricación

• Bomba de aceite lubricante de engranajes

• Radiador de aceite lubricante integral

• Eliminación de gases

• Tuberías de drenaje de aceite y válvula

• Filtro de aceite, tubo de llenado y varilla de medición

• Aceite lubricante

Sistema de montaje

• Soportes antivibración de goma (se suministran sueltos)

• Raíles: montaje en el motor/generador/radiador

Sistema de arranque/carga

• Alternador de carga de 45 amperios

• Batería y soporte de batería con cables

• Interruptor de desconexión de la batería

• Motor de arranque eléctrico de 24 V

General

• Servicio por el lado derecho

• Pintura: "Caterpillar Yellow" con raíles y radiador en negro brillante

• Rotación estándar SAE

• Volante y caja del volante: SAE N.º 00

3516E (60 Hz) Equipos optativos

Sistema de admisión de aire

• Protección de admisión de aire

• Adaptadores de admisión de aire remotos

• Filtros de aire de servicio pesado

• Filtros de aire de elemento doble

Disyuntores

• 2000, 2500, 3200 y 4000 amperios, 4 polos, disyuntores con capacidad nominal conforme al estándar IEC

• Mazo de cables del disyuntor

• Conexiones de los disyuntores Masterpack

• Conexiones de disyuntor de bastidor P

• 2000, 2500, 3200, 4000 y 5000 amperios, 3 polos, disyuntores con capacidad nominal conforme al estándar IEC

• Conexiones de barra colectora

• Conexiones de disyuntor de bastidor R

• Opciones de entrada de cables

• Disyuntores de 1600, 2000, 2500, 3000, 4000, 5000 amperios, 3 polos 100 % UL de capacidad nominal UL

• Conexiones de potencia de barra colectora opcional

Terminación de alimentación

• Disyuntores, conformes al estándar IEC

Panel de control

• Interruptor de aumento/reducción de voltaje

• Supervisión PC (remota y local)

• Control de la temperatura del grupo electrógeno

• Ajuste de velocidad remoto

• Módulos anunciadores

• EMCP 4.4

• Puerta del panel a prueba de vandalismo

• Caja auxiliar

• Opciones de interfaz del cliente

• Tierra

• Opciones de idioma

• Opciones de módulo de distribución de carga

• Dispositivo de montaje - Pinzas de caja externas

Sistema de refrigeración

• Radiadores de serpentina opcionales

• Radiadores con ATAAC (air-to-air aftercooler, posenfriador aire-aire) opcionales

• Indicadores de interruptor de nivel de agua

• Depósitos de expansión

Sistema de escape

• Conexiones flexibles

• Adaptadores en Y

• Codos

• Silenciadores

• Bridas

• Bridas y conexiones de escape

Sistema de combustible

• Filtros de combustible dobles

• Filtros de combustible primarios

Generadores y accesorios

• Transformadores de corriente diferenciales - clases de 8,7 kV y 15 kV

• Filtros de aire del alternador

Instrumentos

• Pirómetro y termopares

Sistema de lubricación

• Bombas de prelubricación manuales

• Bombas de prelubricación eléctricas

• Regulador de nivel de aceite

• Aceite de lubricación en cárter de aceite estándar

Sistema de montaje

• Aisladores de vibraciones de tipo resorte

• Aisladores de vibración sísmicos IBC NORAD

• Aisladores de tipo disco de baja eficiencia

Conexiones de alimentación

• Conexiones a tierra del neutro

• Bastidor 2700 y 3000

• Grupos de conexión a tierra

Informes/pruebas especiales

• Prueba de consumo de combustible

• Análisis de vibraciones torsionales

• Carga de prueba del motor de serie

• Certificaciones IBC

• Prueba de consumo del grupo electrógeno

• Informe de prueba del grupo electrógeno

• Informe de prueba del PGS con factor de potencia 1,0

• Informe de prueba del PGS con factor de potencia 0,8

Sistema de arranque/carga

• Grupo de giro de motor

• Cargadores de batería de 10, 20, 35 y 50 amperios

• Cubierta del motor de arranque

• Calentadores de camisa de agua

• Conjunto de batería de 24 V: secas

• Motores de arranque eléctrico

• Motores de arranque neumático

• Regulador de presión de aire

General

• Emblema de la USAID (United States Agency for International Development, Agencia de los Estados Unidos para el Desarrollo Internacional)

• Colores de pintura especiales
