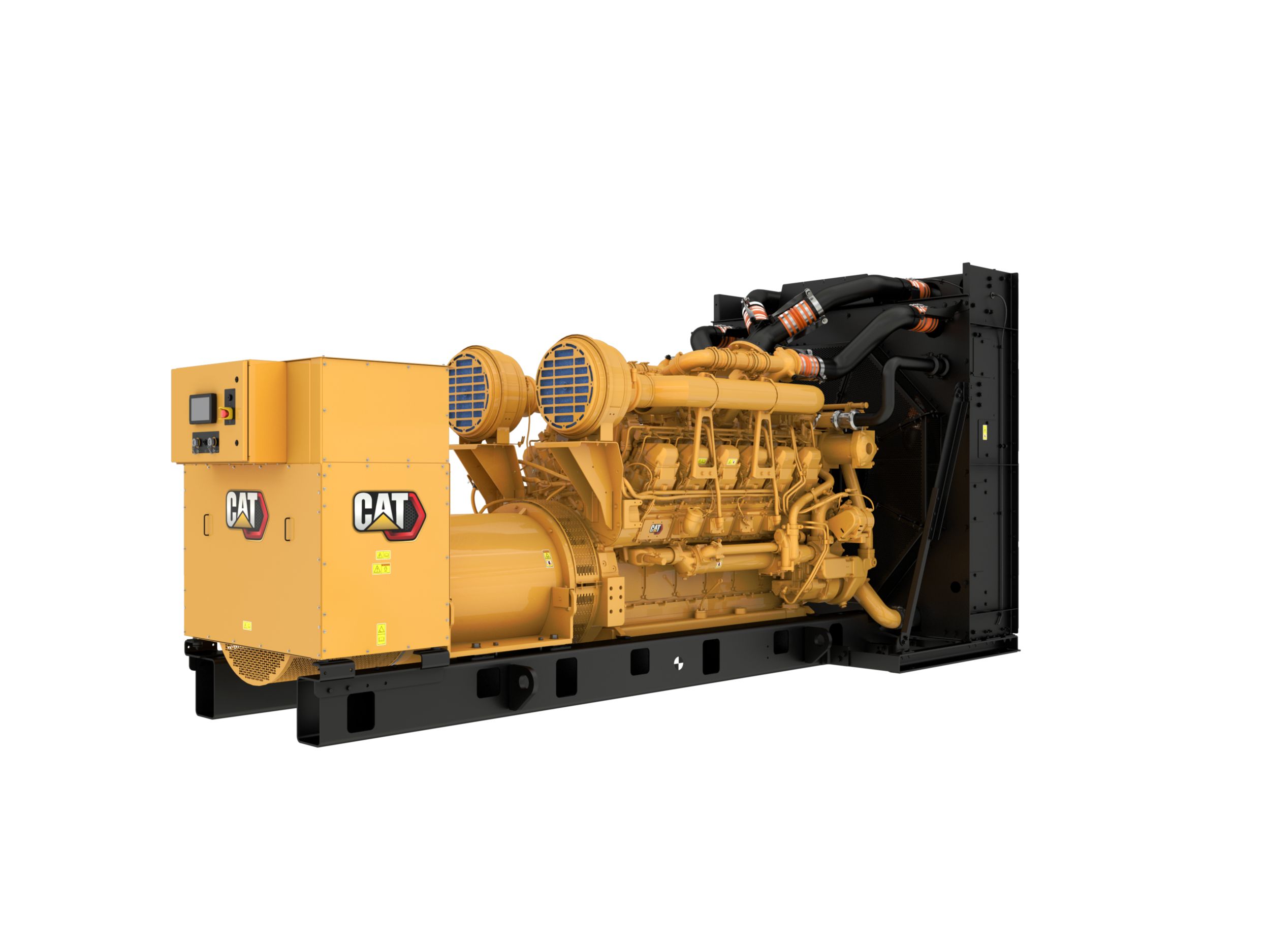

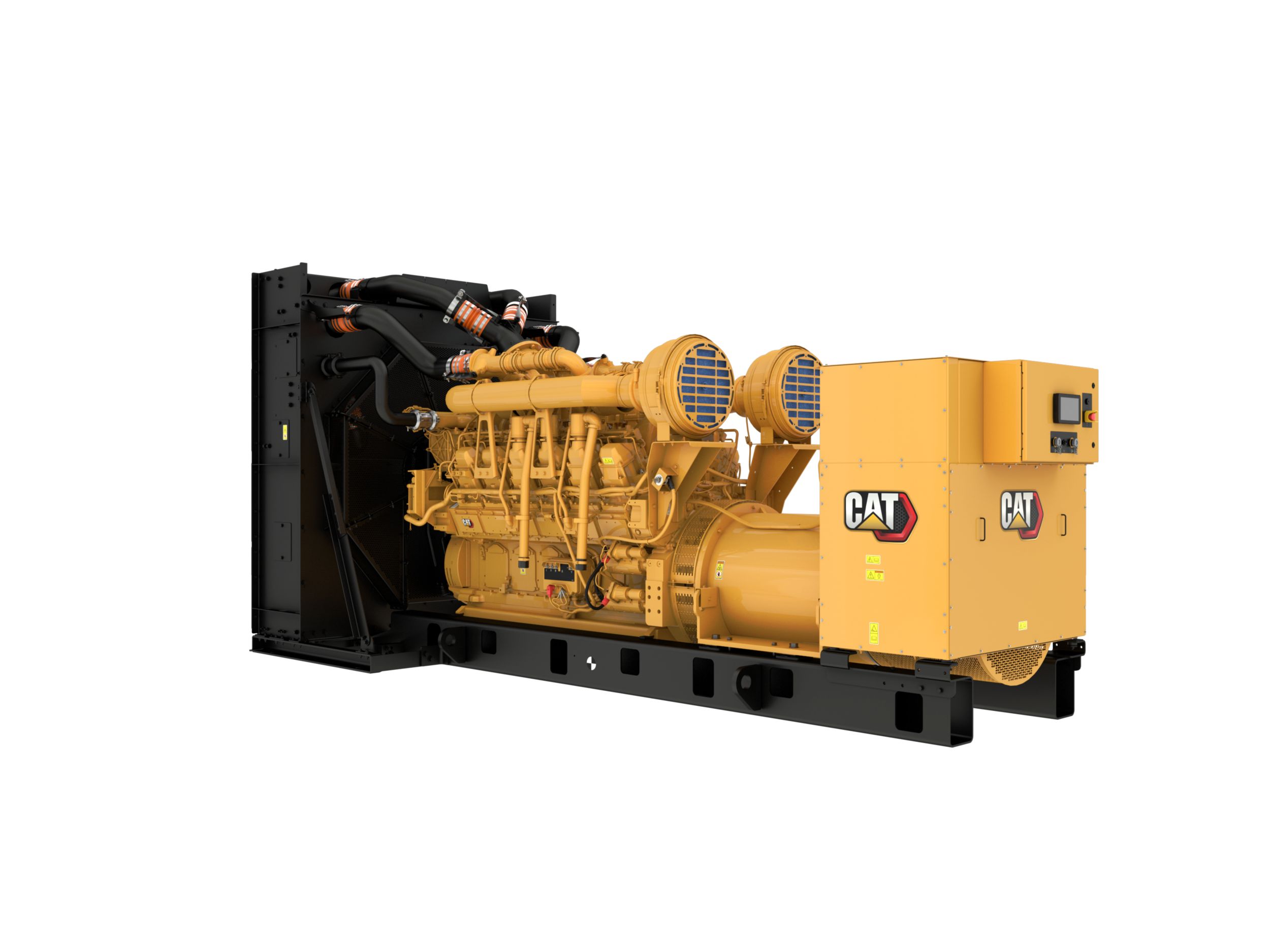

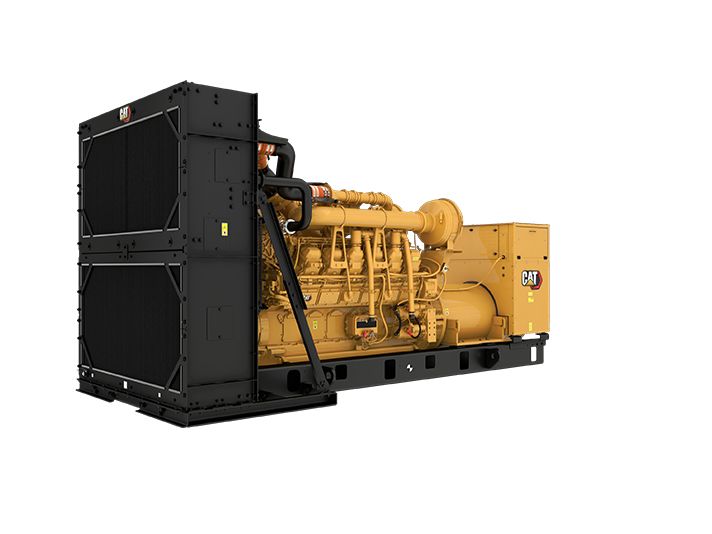

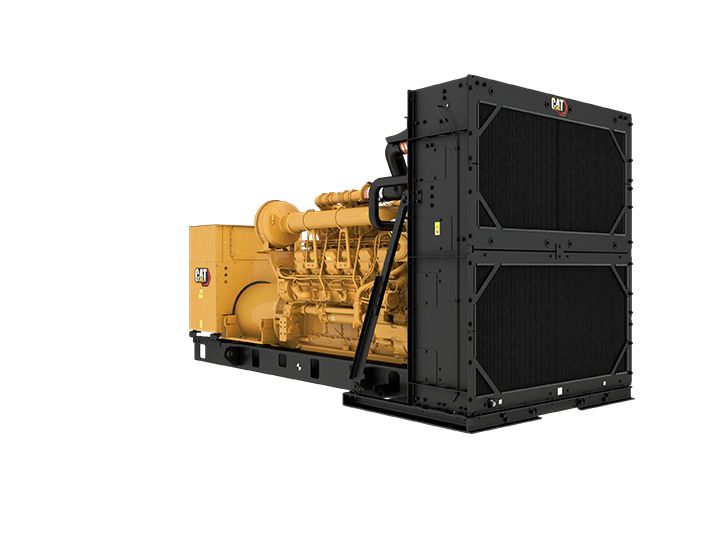

Grupos Electrógenos Diésel 3512C (1750 ekW, 60 Hz)

Especificaciones del producto para 3512C (1750 ekW, 60 Hz)

3512C (1750 ekW, 60 Hz) Equipos estándar

Sistema de admisión de aire

• Filtro de aire: tipo carcasa de elemento sencillo con indicador de servicio

Refrigeración

• Radiador montado en el conjunto

Escape

• Salida de brida de escape

Combustible

• Filtro de combustible primario con separador de agua integral

• Bomba de cebado de combustible

• Filtros de combustible secundarios

Generador

• Iguala las características de rendimiento y potencia de los motores Cat

• Protección IP23

Terminación de alimentación

• Barra colectora

Panel de control

• Controlador de grupo electrónico Cat ECS

Sistema de control

• Los paquetes de grupos electrógenos incluyen un regulador de voltaje (IVR) de Caterpillar. IVR incluye capacidad de caída reactiva, detección de voltaje trifásico, modos KVAR/PF, supresión RFI, excitador mín./máx. Limitador y control de diodo excitador

• Botón pulsador de emergencia

• Presión del aceite (lb/pulg², kPa o bar)

• 1 salida digital programable

• Enlace de datos del módulo auxiliar

• 4 salidas de relé programables (forma A)

• kVAR/h (total)

• Potencia inversa (kW) (32)

• kVAr (por fase, promedio y en porcentaje)

• Amperios (por fase y promedio)

• Aumentos o disminuciones de frecuencia (81 O/U [Over/Under, Exceso/Defecto])

• Cat ECS 100

• Función de PLC (Programmable logic controller, controlador lógico programable)

• 1 salida de relé programable (forma C)

• Funciones de relés de protección programables:

• Rev/min

• Frecuencia (Hz)

• Nivel de refrigerante bajo

• El número de E/S varía en función de las opciones seleccionadas

• Prueba de luces

• kVA (por fase, promedio y en porcentaje)

• Parada de emergencia

• kW (por fase, promedio y en porcentaje)

• Temporizador de enfriamiento del motor

• Ajuste de velocidad

• Secuencia de fase del generador

• Sobrevoltaje/subvoltaje (27/59)

• Advertencia/parada con indicación de parada mediante LED común para:

• Enlace de datos del cliente (Modbus RTU)

• Voltios (L-L y L-N)

• Alta temperatura del refrigerante

• Ciclo de arranque del motor

• Medición de la media cuadrática real de CA, trifásica, ±2 % de precisión

• Temperatura de refrigerante baja

• Presión del aceite baja

• Cat Connect

• Indicación digital para:

• Comunicaciones

• Cara delantera con sellado de entorno

• Potencia reactiva inversa (kVAr) (32RV)

• Funcionamiento con 24 voltios de CC

• Factor de potencia (por fase y promedio)

• Exceso de velocidad

• Control automático/arranque/parada

• Función de histogramas de carga

• Mandos:

• Error de arranque (exceso de giro)

• Pantallas personalizables

• kWh (total)

• Descripciones de texto de alarma/incidencia

• Reconocimiento de alarmas

• Sobrecorriente (50/51)

• Generador montado: orientado hacia atrás

• Temperatura del refrigerante

• Voltios de CC

Sistema regulador

• ADEM III

Sistema de refrigeración

• SCAC

• Ventilador y protectores de correa

• Refrigerante de larga duración de Caterpillar (no se incluye en los conjuntos sin radiador, SF44CTS instalado

• Sensores de nivel del refrigerante (no incluidos en los paquetes sin radiador)

• Ventilador del radiador y transmisión del ventilador

• Tubería de drenaje de refrigerante con válvula

Sistema de escape

• Salidas embridadas

• Colector de escape seco

Sistema de combustible

• Filtros de combustible secundarios

• Bomba de cebado de combustible

• Enfriador de combustible, no incluido en paquetes sin radiador

• Tuberías de combustible flexibles: enviadas sueltas

Generadores y accesorios

• Devanado aleatorio

• Excitación magnética permanente (PMG, Permanent Magnet Excitation)

• Voltaje alto

• Seis conductores

• Patrón de orificios estándar conforme a la norma NEMA

• Sistema de aislamiento de clase H conforme a la NEMA (National Electrical Manufacturers Association, Asociación Nacional de Fabricantes Eléctricos Estadounidense), aumento de temperatura de clase H a 40 °C de temperatura ambiente (125 °C principal/150 °C auxiliar)

• Sistema de aislamiento de clase H conforme a la NEMA (National Electrical Manufacturers Association, Asociación Nacional de Fabricantes Eléctricos Estadounidense), aumento de temperatura de clase H a 40 °C de temperatura ambiente (125 °C principal/150 °C auxiliar)

• Material aislante de clase H, aumento de temperatura de clase F a 40 °C de temperatura ambiente (105 °C para energía primaria/130 °C para energía auxiliar)

• Patrón de orificios estándar conforme a la norma NEMA

• Detectores de temperatura del devanado

• Patrón de orificios estándar conforme a la norma NEMA

• Excitación interior (IE, Internal Excitation)

• Forma de bobinado

• Trifásico sin escobillas, polo saliente

• Conexiones de barra colectora, caja de extensión en el lado derecho, entrada de cables por la parte inferior

• Bajo voltaje:

• Conexiones de barra colectora, montaje central superior, entrada de cables por la parte superior

• Voltaje medio:

Documentación

• Libro de piezas

Sistema de lubricación

• Tuberías de drenaje de aceite y válvula

• Aceite lubricante

• Filtro de aceite, tubo de llenado y varilla de medición

• Eliminación de gases

• Bomba de aceite lubricante de engranajes

• Radiador de aceite lubricante integral

Sistema de montaje

• Soportes antivibración de goma (se suministran sueltos)

Sistema de arranque/carga

• Batería y soporte de batería con cables

• Alternador de carga de 45 amperios

• Motor de arranque eléctrico de 24 V

• Interruptor de desconexión de la batería

General

• Pintura: "Caterpillar Yellow", excepto raíles y radiadores (negro brillante)

• Rotación estándar SAE

• Servicio por el lado derecho

• Volante y caja del volante: SAE N.º 00

• Pintura: "Caterpillar Yellow" con raíles y radiador en negro brillante

3512C (1750 ekW, 60 Hz) Equipos optativos

Paneles de control

• Módulo de E/S digital

• EMCP 4.4

• Módulo de reparto de carga

• Software de supervisión remota

• Supervisión y protección de la temperatura del generador

Escape

• Silenciadores de escape

Sistema de admisión de aire

• Filtro de servicio pesado

• Filtro de elemento sencillo

Generador

• Excitación magnética permanente (PMG, Permanent Magnet Excitation)

• Calentador anticondensación

• Excitación interior (IE, Internal Excitation)

• Generadores sobredimensionados y de gama alta

Terminación de alimentación

• Disyuntores, conformes al estándar IEC

• Disyuntores, con aprobación UL

Sistema de refrigeración

• Radiadores instalados estándar

• Radiadores con ATAAC (air-to-air aftercooler, posenfriador aire-aire) instalados estándar

• Radiadores con ATAAC (air-to-air aftercooler, posenfriador aire-aire) instalados opcionales

• Indicadores de interruptor de nivel de agua

• Refrigerante

• Radiadores instalados opcionales

Sistema de escape

• Bridas

• Expansores de escape y bridas

• Conexiones flexibles

• Codos

• Adaptadores en Y

• Silenciadores

Sistema de combustible

• Filtro de combustible primario

Arranque/carga

• Sistema de arranque de servicio pesado

• Alternador de carga

• Cargadores de batería

• Baterías sobredimensionadas

• Motor de arranque neumático con control y silenciador

• Calentador de la camisa de agua

Generadores y accesorios

• Bastidores 1400, 1600, 2700

• Calentador de espacio

• Conversión del generador de IE a PM

• Transformadores de corriente diferenciales (DCT, differential current transformers), clase de 15 kV

• RW, IE, 6 conductores, Paso 0,6667

• Filtro de aire del generador

• Bajo voltaje: 380, 440/480 voltios, trifásico 1800 rev/min

• Transformadores de corriente diferenciales (DCT, differential current transformers), clase de 8,7 kV

Instrumentos

• Sensores de grupo sin cil.

• Pirómetro y termopares

Sistema de lubricación

• Drenajes de aceite

• Aceite de lubricación en cárter de aceite estándar

• Regulador de nivel de aceite

• Bombas de prelubricación

General

• Emblema de la USAID (United States Agency for International Development, Agencia de los Estados Unidos para el Desarrollo Internacional)

• Las siguientes opciones se basan en configuraciones regionales y del producto:

• Interruptores de transferencia automática (ATS, Automatic Transfer Switch)

• Certificado de conformidad de la UE (CE)

• Certificación CSA

• Depósitos de combustible de doble pared integrales y con subbase con aprobación UL

• Declaración de conformidad EEC

• Conjunto conforme a UL 2200

• Depósitos de combustible integrales y con subbase

• Certificación sísmica según reglamentos de construcción aplicables: IBC 2000, IBC 2003, IBC 2006, IBC 2009, CBC 2007

• Carcasas: insonorizadas y con protección contra condiciones meteorológicas adversas

Protección del cárter

• Sistema de ventilación del cárter

• Sin válvulas de seguridad contra explosiones

• Sin válvulas de seguridad contra explosión del cárter

• Válvulas de seguridad contra explosiones

Sistema de montaje

• Aisladores de vibraciones de tipo resorte

• Aisladores de vibración conforme al IBC (International Building Code, código de construcción internacional)

• Aisladores de tipo disco de baja eficiencia

Montaje

• Aisladores IBC

• Soportes antivibraciones de caucho

• Aisladores de vibraciones de tipo resorte

Conexiones de alimentación

• Disyuntores de 1600, 2000, 2500, 3000, 4000 amperios, 3 polos y 100 % UL de capacidad nominal

• Grupos de conexión a tierra

• Conexiones a tierra del neutro

• Conexiones de alimentación en el lado derecho

• Conexiones de alimentación traseras

• Conexiones de alimentación en el lado izquierdo

• Opción de seis conductores, seis terminales

• 2000, 2500, 3200 amperios, 3 polos, disyuntores con capacidad nominal conforme al estándar IEC

• Barras colectoras en poste central

• 2000, 2500 amperios, 4 polos, disyuntores con capacidad nominal conforme al estándar IEC

• Entrada de cable - Lado derecho

Informes/pruebas especiales

• Prueba de consumo de combustible

• Informe de prueba del generador

• Certificación sísmica del IBC (International Building Code, código de construcción internacional)

• Informe de prueba del PGS con factor de potencia 1,0

• Carga de prueba del motor de serie

• Certificación CSA

• Prueba de consumo de combustible del grupo electrógeno

• Análisis de vibraciones torsionales

• Informe de prueba del PGS con factor de potencia 0,8

Sistema de arranque/carga

• Conjunto de batería de 24 V: secas

• Regulador de presión de aire

• Cargador de batería de 10 amperios

• Motor de arranque neumático

• Cargador de batería de 35 amperios

• Calentadores de camisa de agua

• Cubierta del motor de arranque

• Dispositivo de giro del motor

• Baterías, soportes y cables:

• Motores de arranque eléctrico
