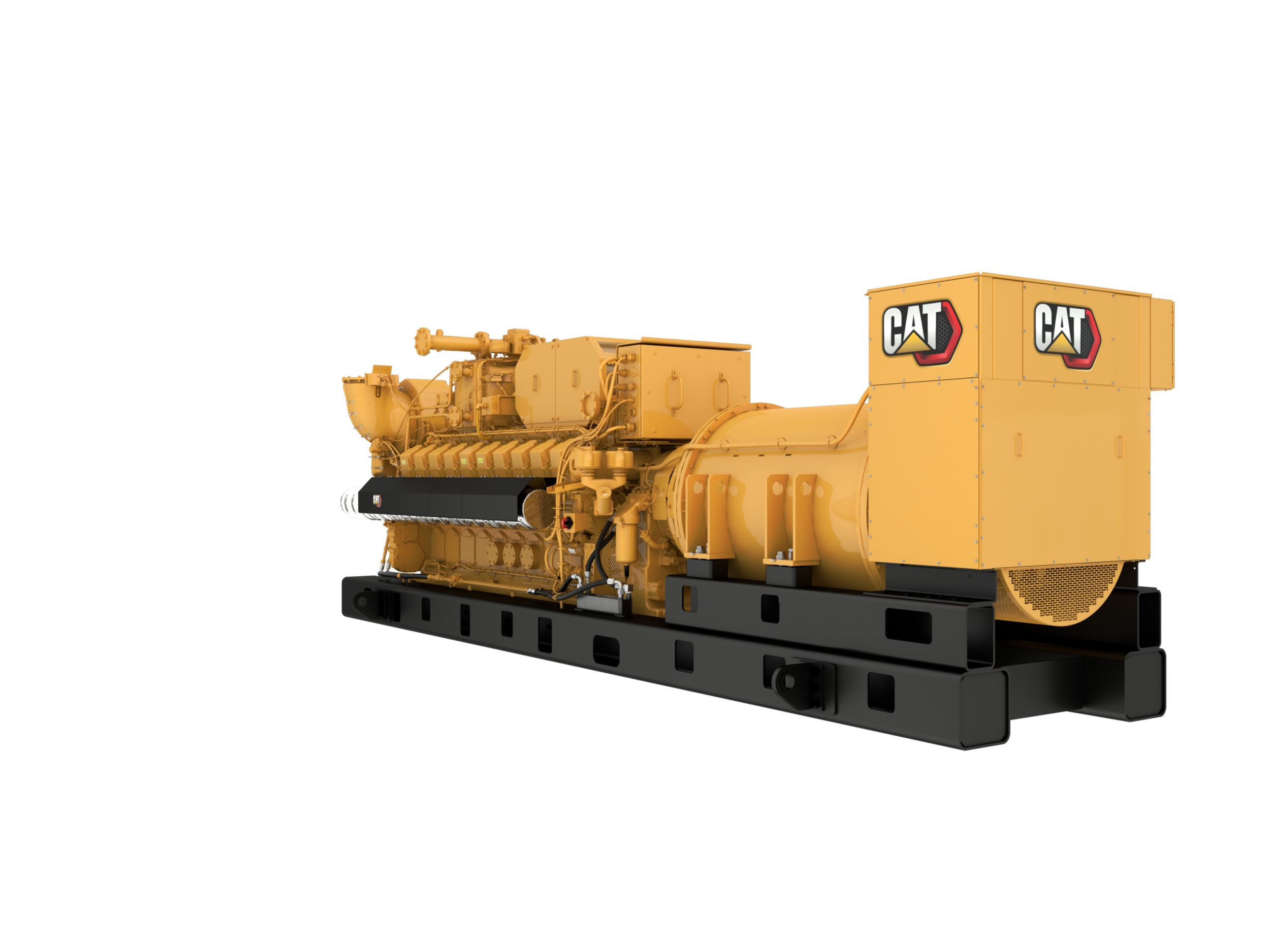

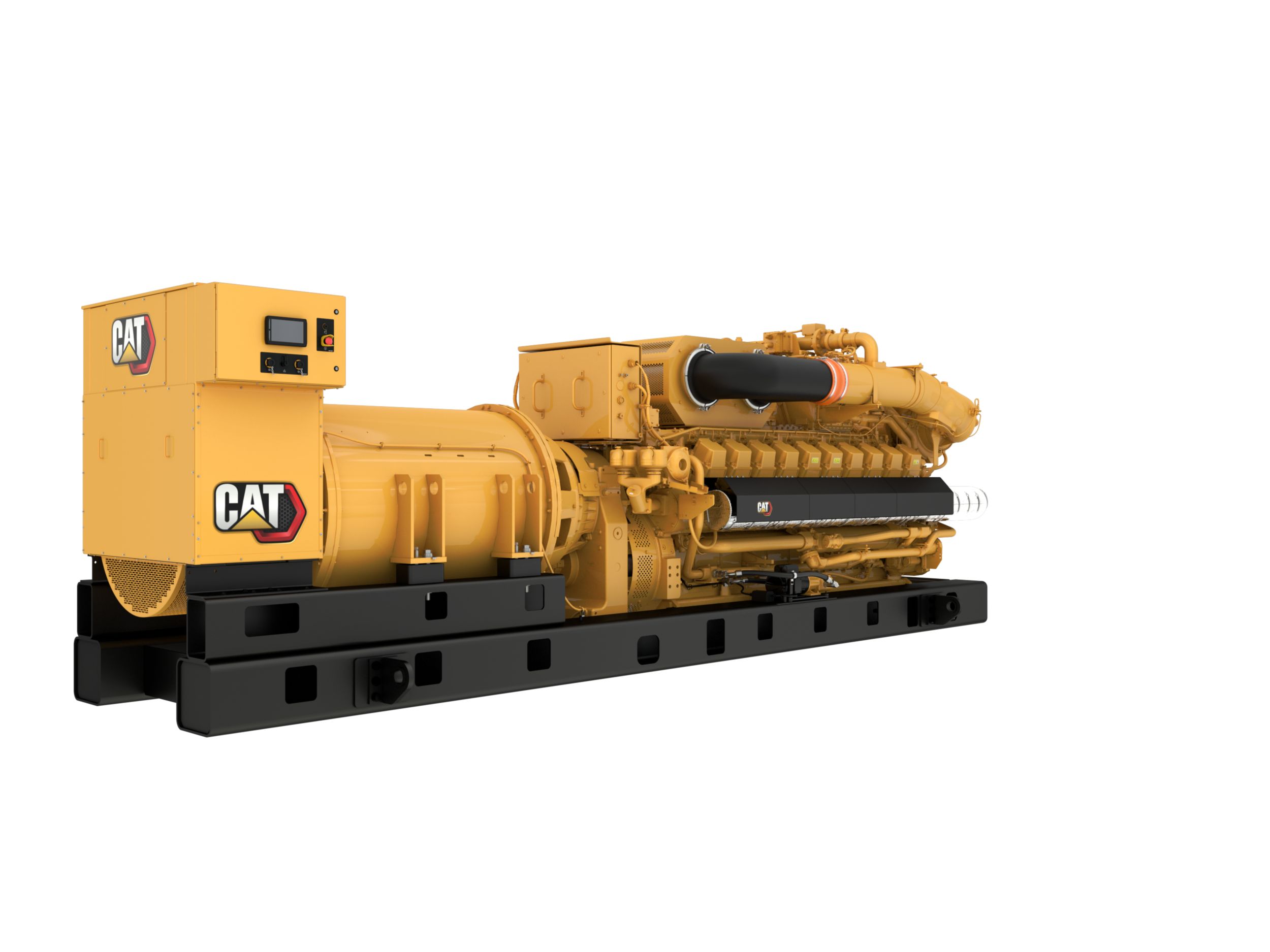

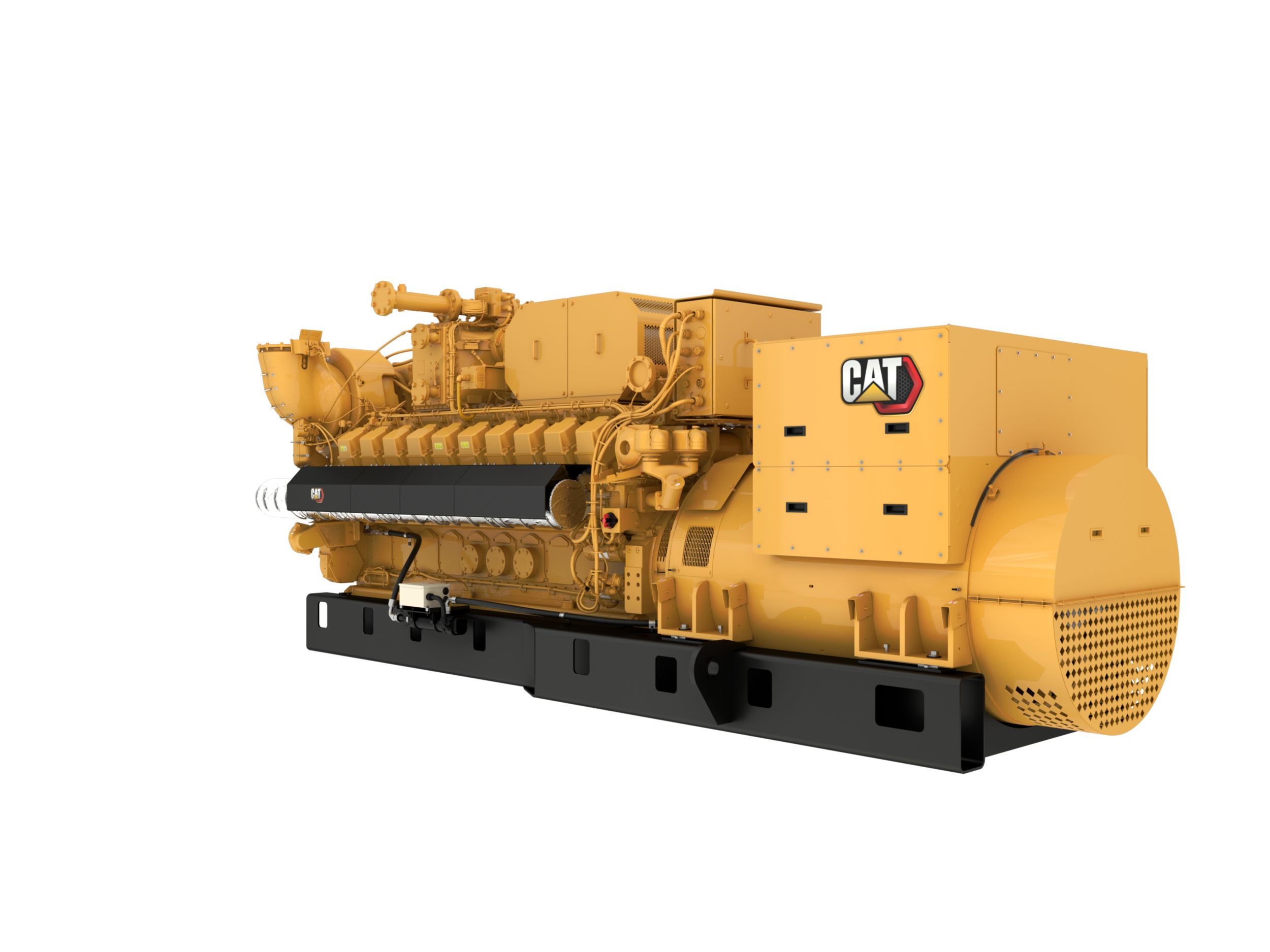

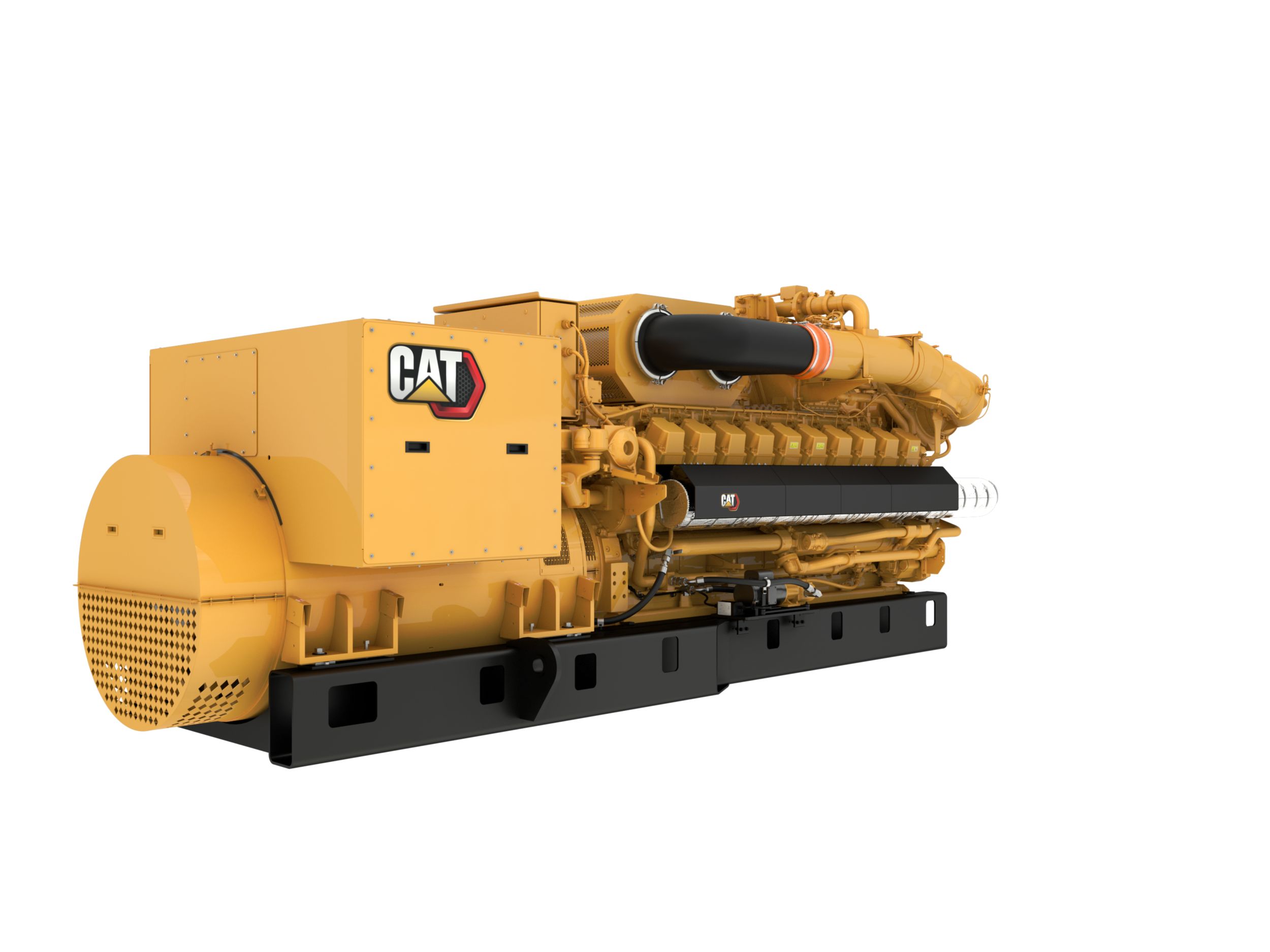

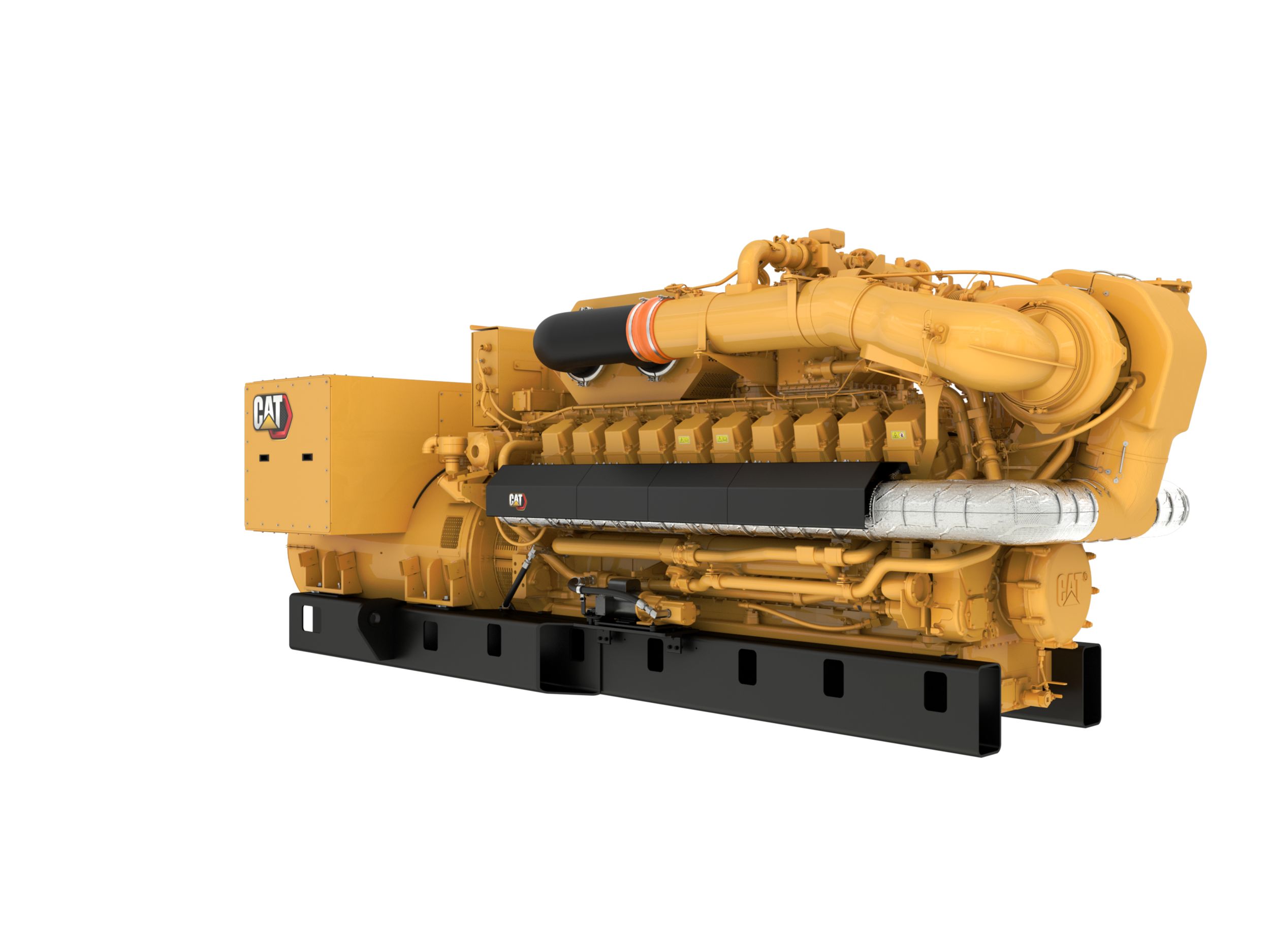

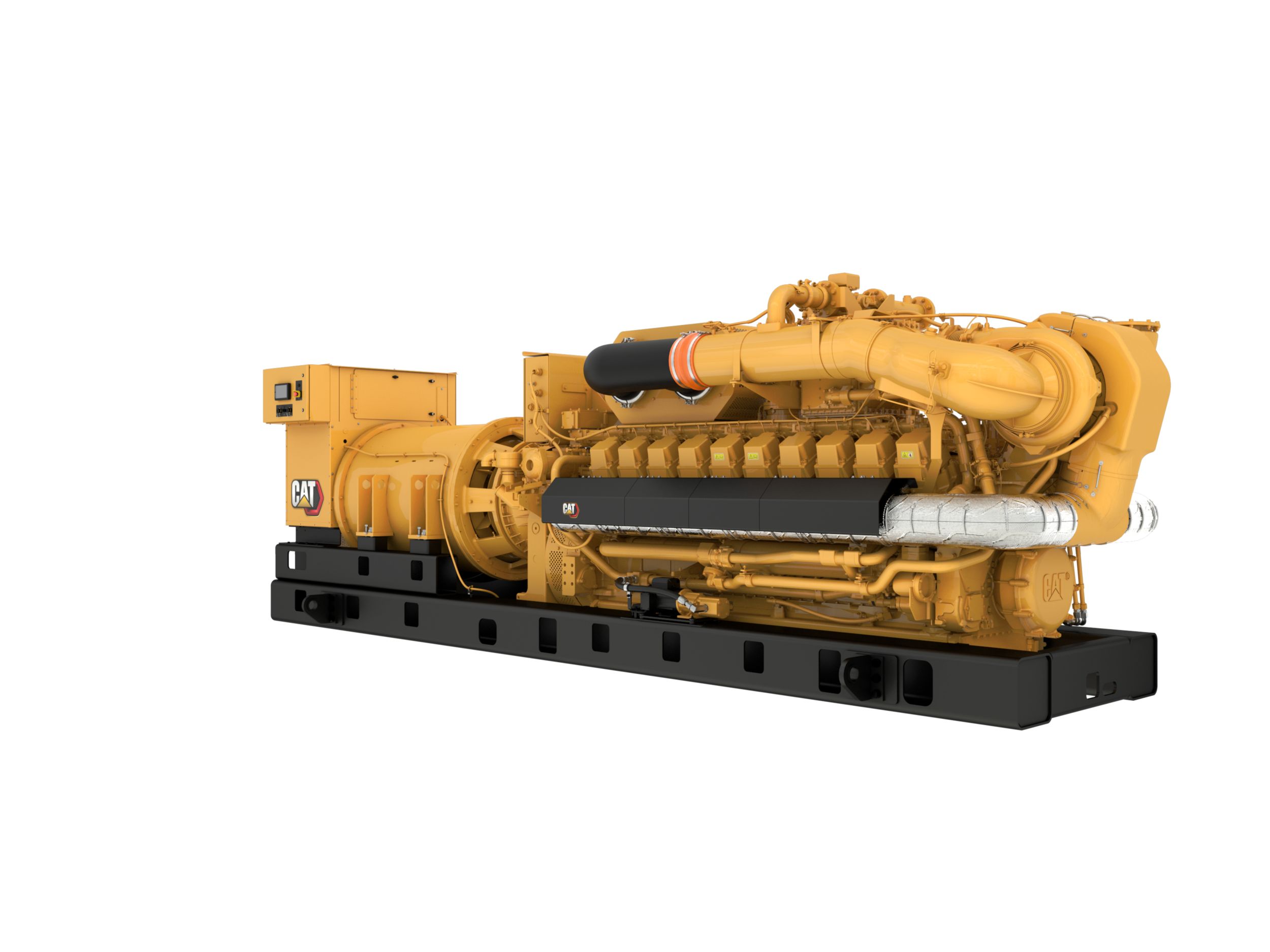

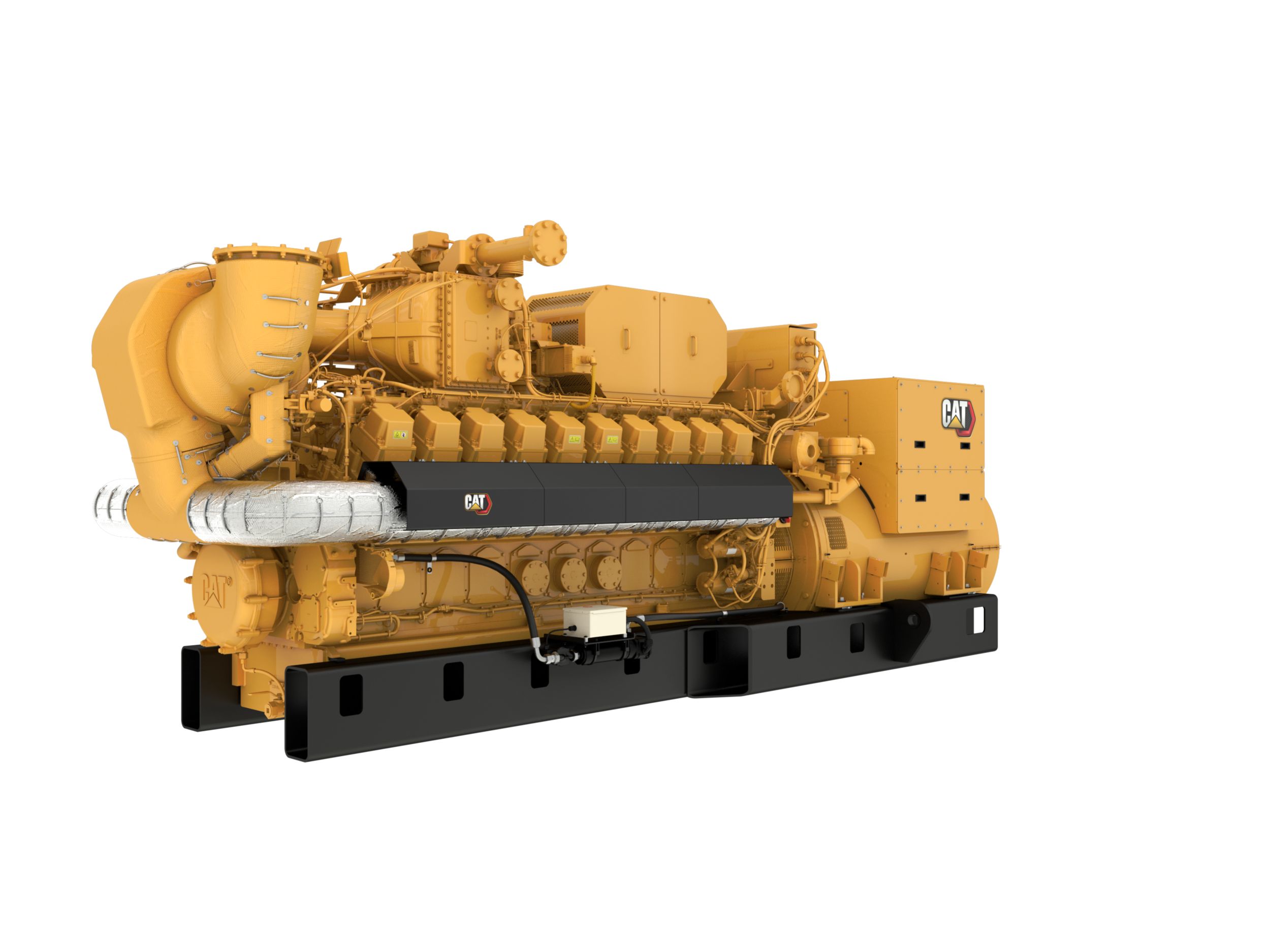

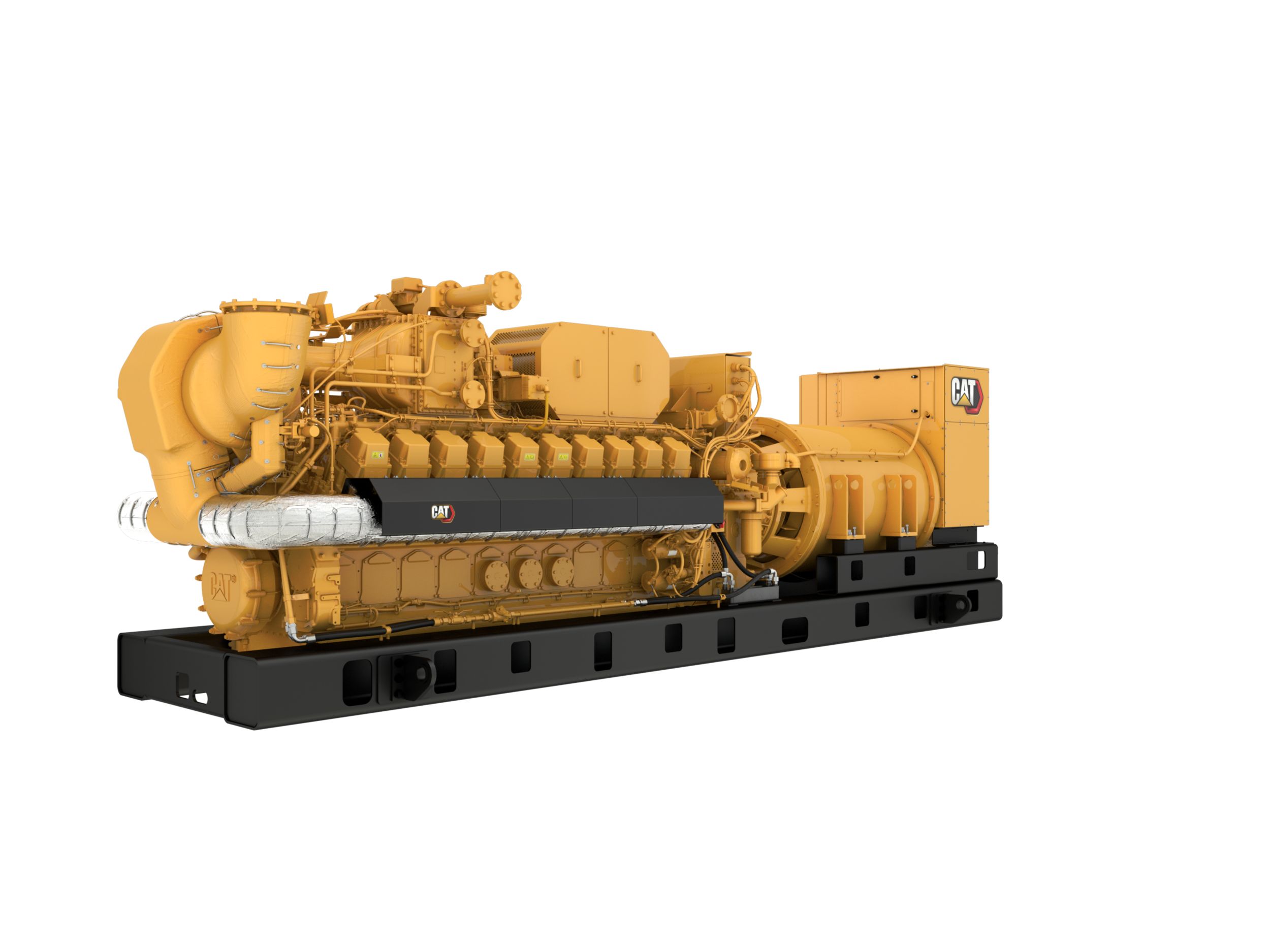

G3520K Grupos Electrógenos de Gas

Especificaciones del producto para G3520K

G3520K Equipos estándar

Panel de control

• ECS 100 con HMI de color

• Telemática Ethernet

Admisión de aire

• Filtro de aire de etapa única con dos elementos, con carcasa e indicador de servicio.

Refrigeración

• Bombas de agua motorizadas para camisa de agua y postenfriador.

• Termostatos de camisa de agua y SCAC (Separate Circuit Aftercooler, Postenfriador de circuito independiente).

• Conexiones de brida personalizadas ANSI/DN para admisión y salida de camisa de agua.

• Válvula de control SCAC

Sistema regulador

• Entrada de velocidad ADEM A6 4-20 mA (0-5 V)

Escape

• Turboalimentador refrigerado de sección central con salida de brida Cat.

• Colectores de escape secos, aislados y blindados.

• Orificio de escape individual y salida de turboalimentador cableados a Módulo de detección de temperatura integrado (ITSM) con GECM que proporciona alarmas y paradas.

Sistema de combustible

• Válvula dosificadora de combustible electrónica

• Placa de acelerador, accionador CC de 24 V, controlado por GECM

• EN7462/CSAB149:3, NFPA37

• Sistema de combustible dimensionado para gasoducto de gas natural de 31,5 a 47,2 MJ/NM3 con presión de 10,2 a 34,5 KPa a la válvula de control de combustible del motor.

Generador

• IVR - Regulador de voltaje integrado

• Protector y amortiguador de vibraciones del cigüeñal

• Conexiones de barra colectora

• Pintura: "Caterpillar Yellow", excepto raíles negro brillante

• Detectores de temperatura del devanado

• Manuales de funcionamiento y mantenimiento

• Libro de piezas

• Calentadores de espacio anticondensación

• Servicio RH/LH

• SR5

• Caída reactiva

Lubricación

• Bomba de prelubricación eléctrica

Arranque/carga

• Motores de arranque de 24 V

Sistema de encendido

• Sistema de encendido electrónico (controlado por ADEM 6)

• Sensor de presión en el cilindro (ICPS)

G3520K Equipos optativos

Panel de control

• ECS 200 con HMI de color

• Pantallas HMI remotas

• Telemática móvil

• E/S ampliable

• Módulos Ethernet ampliables

• Punto de conexión CAN 2

• Módulo de reparto de carga

Lubricación

• Se envía lleno de aceite o seco (Ultra40)

• SYNHP (solo se envía seco)

• Regulador de nivel de aceite

Arranque/carga

• Batería con cables y soporte (se suministran sueltos)

• Dispositivo de giro del motor

• Calentador de camisa de agua (220/400/240/480 V)

• Alternador de carga de 60 A, 24 V (requiere bombas de transmisión)

Disyuntor

• LSI/LSIG/LSIG-P Anunciador de tiempo largo, tiempo corto, instantáneo, protección de fallo de conexión a tierra, anuncio de fallo de conexión a tierra

• Disyuntores no par/par

• Montaje trasero

• Disyuntores con capacidad nominal conforme con el estándar IEC/ULCSA, 5000 A, 3 polos

Admisión de aire

• Filtro de aire del motor desactivado - Soportes de montaje y tubos

Refrigeración

• Conexiones de entrada/salida RH y LH

• Tubería de drenaje de nivel de refrigerante con válvulas

Escape

• Silenciador y silenciador supresor de chispas con bridas complementarias

• Brida, codo y conexión flexible

• Expansor de escape

Sistema de combustible

• Regulador de reducción de gas

• Filtro de combustible

• Regulador de presión de gas

• Válvula de corte de gas 24 V, ETR, energizar para activar (Energized-To-Run, ETR)

Generador

• Detectores de temperatura de cojinetes

• Caja de acceso a cables

• Caja de extensión de bajo voltaje

• Control de voltaje manual

• Barras colectoras NEMA/IEC

• Filtros de aire del generador

• Accesorios y generadores de medio y alto voltaje

• Calentador de espacio del generador (con control de calentador opcional)

• Termostato para el calentador de espacio

• Transformador de corriente, transformador de corriente diferencial, transformador de potencial

General

• Herramienta de diagnóstico digital

• Pedido de pintura especial

• Conjunto de herramientas

• Emblema de US AID

Paquete

• Aisladores de resorte

• Aisladores sísmicos
