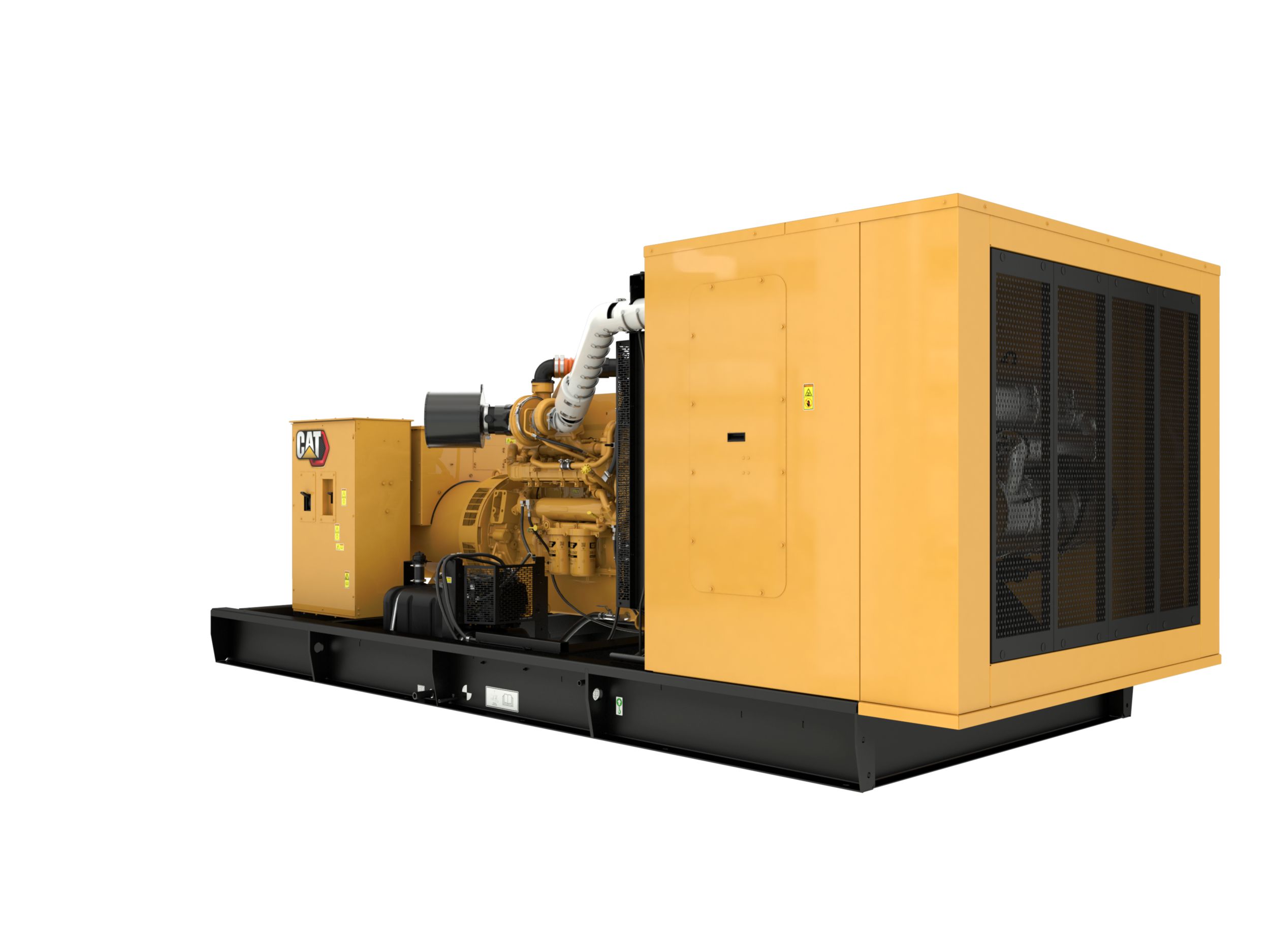

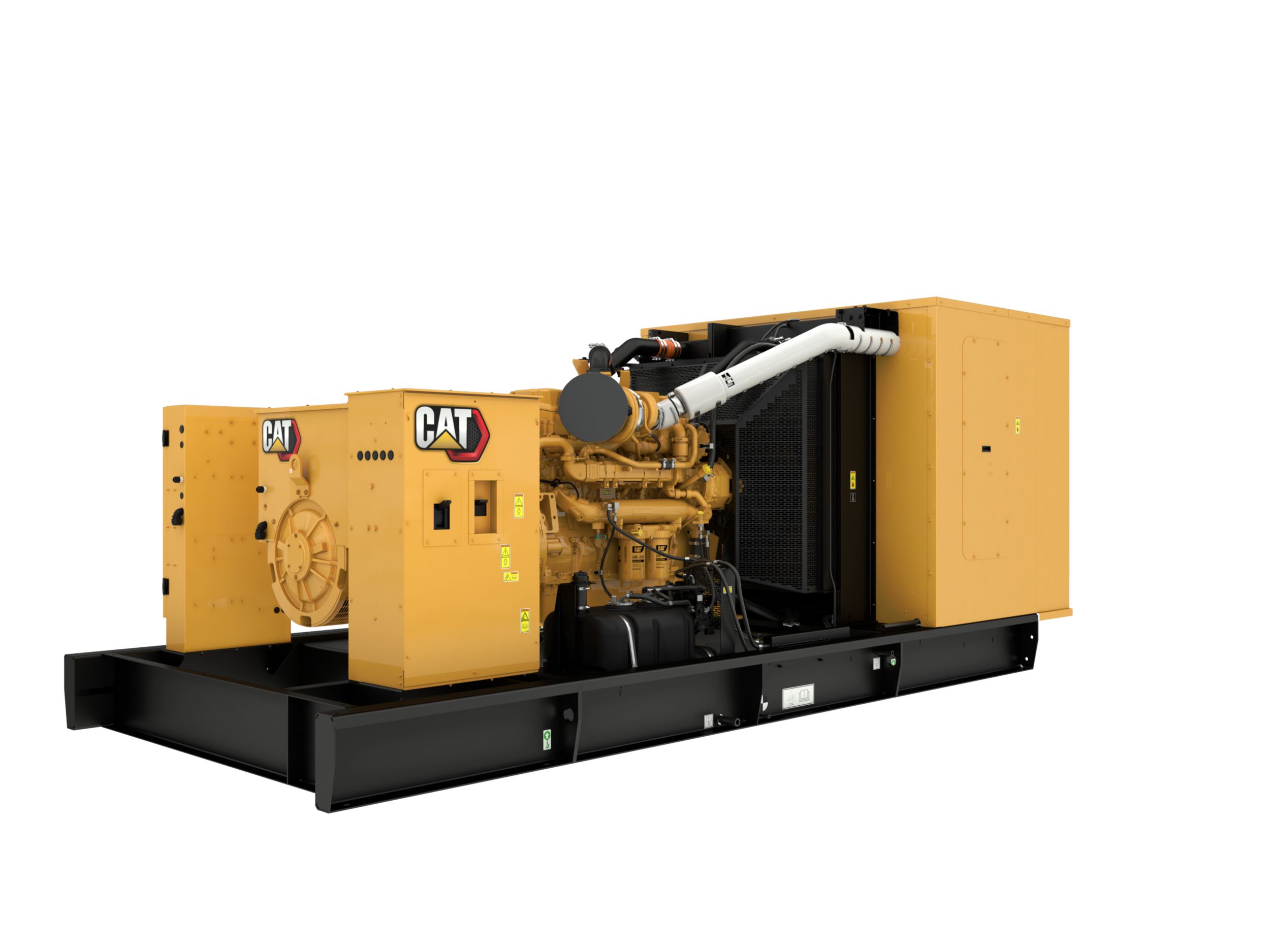

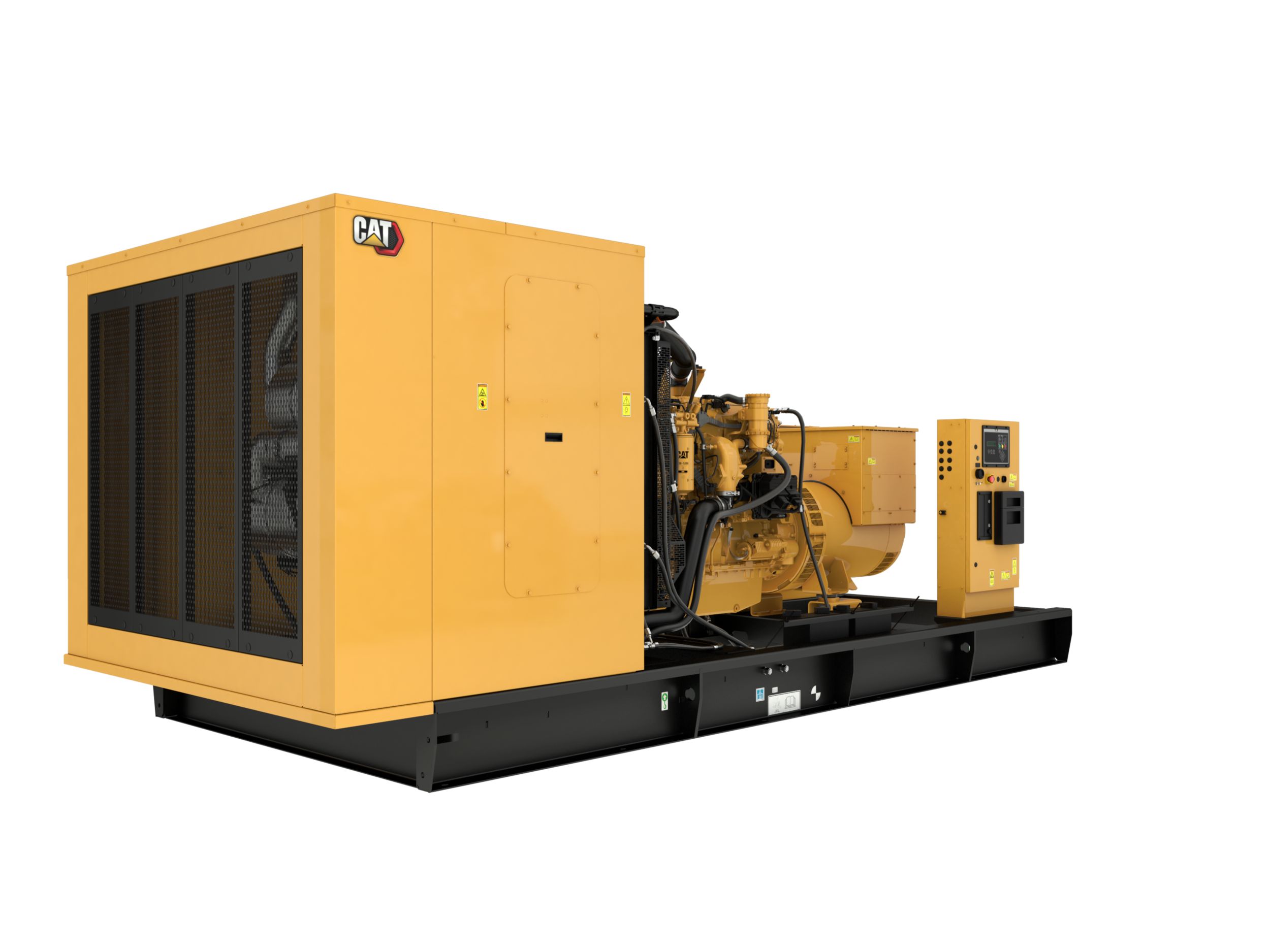

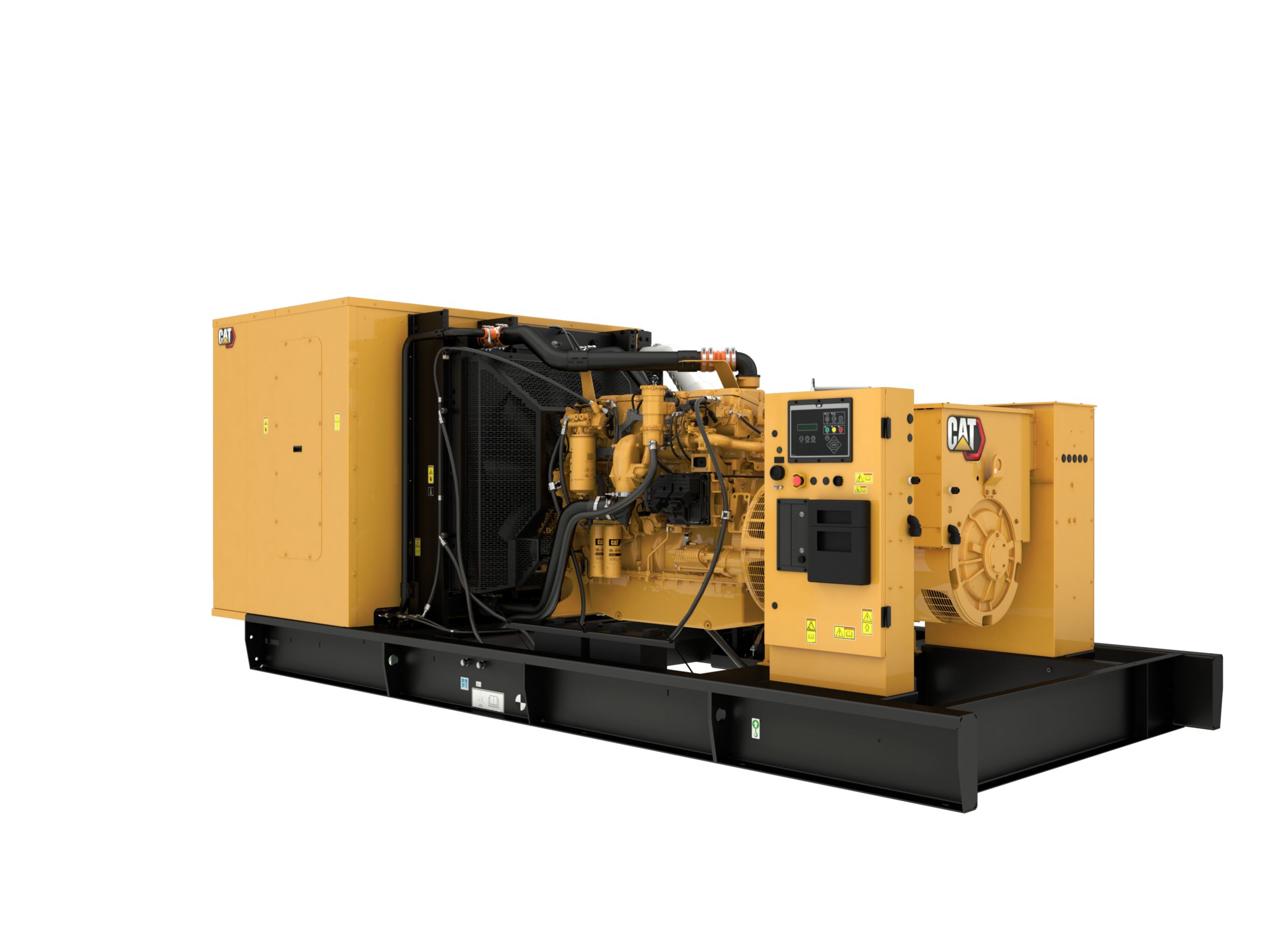

Generador Diésel C18 (60 HZ) Tier 4 | 455-500 kW

Grupos electrógenos diésel C18 (60 Hz) Tier 4

Solicitar una cotización Encontrar distribuidor

Especificaciones clave

Valor nominal máximo
500 ekW
500 ekW
Valor nominal mínimo
455 ekW
455 ekW
Estrategia de emisiones/combustible
Tier 4 Final de la EPA de EE. UU.
Tier 4 Final de la EPA de EE. UU.

Información general

Grupo electrógeno diésel de 455 - 500 ekW

Los Grupos Electrógenos Diésel C18 se han desarrollado para aplicaciones críticas, de emergencia y principales. Con una producción de corriente eléctrica fiable de 455 a 500 ekW a 60 Hz, cumplen los requisitos ISO 8528-5 de respuesta transitoria y aceptan un 100% de carga nominal en un paso. Los motores están certificados de acuerdo con los niveles de emisiones EPA Tier 4 Final de EE. UU.

Ventajas

Mayor que 15 % kW/m2

Hasta un 55% Reducción de la huella

Necesita menos espacio para la instalación

Integrado Cat® Product Link™ Sistema de control

  • Controle los parámetros de estado y funcionamiento de los grupos electrógenos
  • Seguimiento de la utilización y el rendimiento de los grupos electrógenos

Especificaciones del producto para C18 (60 Hz) Tier 4

Valor nominal máximo 500 ekW 500 ekW
Valor nominal mínimo 455 ekW 455 ekW
Estrategia de emisiones/combustible Tier 4 Final de la EPA de EE. UU. Tier 4 Final de la EPA de EE. UU.
Voltaje 480 voltios 480 voltios
Frecuencia 60 Hz 60 Hz
Velocidad 1800 rev/min 1800 rev/min
Ciclo de trabajo Emergencia, principal Emergencia, principal
Modelo de motor C18 ATAAC, I-6, diésel de 4 tiempos enfriado por agua C18 ATAAC, I-6, diésel de 4 tiempos enfriado por agua
Calibre 1455.7 pulg 145 mm
Carrera 7.2 pulg 183 mm
Cilindrada 1106.4 pulg³ 18.1 l
Relación de compresión 14.5:1 14.5:1
Aspiración Postenfriado aire a aire Postenfriado aire a aire
Sistema de combustible Inyección unitaria electrónica Inyección unitaria electrónica
Tipo de regulador ADEM™ A4 ADEM™ A4

C18 (60 Hz) Tier 4 Equipos estándar

Admisión de aire

  • Filtro de aire

Sistema de escape

  • Colector de escape; seco

Refrigeración

  • Radiador montado en el conjunto

Sistema de combustible

  • Enfriador de combustible
  • Bomba de transferencia de combustible del motor
  • Filtro de combustible primario con separador de agua integrado y filtro secundario
  • Bomba de cebado de combustible
  • Tuberías de combustible flexibles

Escape

  • Salida de brida de escape

Combustible

  • Filtro de combustible primario con separador de agua integrado
  • Bomba de cebado de combustible
  • Filtro de combustible secundario

Generador

  • Iguala las características de rendimiento y potencia de los motores Cat
  • Protección IP23
  • El módulo de ajuste de carga proporciona alivio al motor al recibir el impacto de carga y mejora la aceptación de carga y el tiempo de recuperación

Terminación de alimentación

  • Barra colectora

Sistema de lubricación

  • Filtro de aceite y varilla de medición
  • Aceite lubricante
  • Conducciones de drenaje de aceite con válvula; canalizadas al borde de la base
  • Eliminación de gases; canalización a la parte delantera del radiador
  • Radiador de aceite

MX-60

  • Controlador del grupo electrógeno EMCP 4

Montaje

  • Aisladores de vibración de caucho

Sistema de protección

  • Paradas de seguridad para: Temperatura más alta del agua - Exceso de velocidad - Baja presión de aceite

Sistema de refrigeración

  • Termostatos y carcasas, temperatura máxima apertura 92 °C (198 °F)
  • Sensores de nivel de refrigerante
  • Mirilla indicadora de nivel de refrigerante.
  • Ventilador y protectores de correa
  • Bomba de camisa de agua, accionamiento por engranaje, centrífuga
  • Tubería de drenaje de refrigerante con válvula; terminación en el borde de la base
  • Refrigerante de larga duración de Caterpillar

Arranque/carga

  • Alternador de carga de 24 V, 45 A
  • Motor de arranque eléctrico de 24 V
  • Motor de arranque de 24 voltios
  • Baterías

General

  • Pintura: "Caterpillar Yellow", excepto raíles y radiadores (negro brillante)
  • Pintura, "Caterpillar Yellow"
  • Paquete de manual de funcionamiento y mantenimiento y compartimento de almacenamiento OMM
  • Libro de piezas
  • Amortiguador de vibraciones

Sistema de control

  • Anunciador local
  • Entrada/salida programables: 2 entradas digitales programables - 2 salidas de relé programables (Forma A) - 2 salidas de relé programables (Forma C)
  • Etiqueta de adecuado para el uso como equipo de servicio
  • Placa de separación
  • Ubicación de montaje del panel de control
  • Ubicación de montaje de la caja del disyuntor
  • Entrada analógica externa opcional
  • Anunciadores remotos
  • EMCP 4.2
  • Comunicaciones: Enlace de datos del cliente (RS485 Modbus RTu) - Enlace de datos del módulo anunciador en serie para anunciador local y remoto IVR - Regulación de voltaje integrada (Digital) - Módulo de excitación EM10
  • Los controles incluyen: Control de funcionamiento/automático/parada - Ajuste de velocidad - Ajuste de voltaje - Giro de ciclo de motor - Botón de parada de emergencia
  • Indicación digital para: rev/min - voltios CC - horas de funcionamiento - Presión del aceite (psi, kPa o bar) - Temperatura del refrigerante - Voltios (L-L y L-N) - Frecuencia (Hz) - Amperios (por fase y media) - Factor de potencia (por fase y media) - kW (por fase y media) - kVA (por fase y media) - kVAr (por fase y media) - kW-h (total) - kVAr-h (total)
  • Funciones de relés de protección programables: Secuencia de fase del generador - Sobrevoltaje/subvoltaje (27/59) - Sobrefrecuencia/Subfrecuencia (81 o/u) - Sobrecorriente (50/51)
  • Advertencia/paradas con indicación de parada mediante LED común para: Presión del aceite baja - Temperatura del refrigerante alta - Exceso de velocidad - Parada de seguridad - Fallo de arranque - Temperatura del refrigerante baja - Nivel del refrigerante bajo -
  • Opciones del panel de control: Panel de control a prueba de polvo - Contacto sin voltaje - Servidor de dispositivos - Relé de fallo a tierra

Sistema regulador

  • Regulador electrónico Cat (ADEM A4)

Generador y accesorios

  • Panel de cableado de bajo voltaje separado (CA/CC)
  • Devanado aleatorio de paso 2/3, sin escobillas, autoexcitado.
  • Clase de aislamiento H y aumento de temperatura
  • Generador AREP
  • CIP - Generadores
  • Protección IP23
  • Centro de potencia, entrada de cable inferior IP22

Sistema de admisión de aire

  • Filtro de elemento sencillo
  • Filtro - Servicio pesado
  • Filtro de aire, elemento sencillo tipo cartucho

Cobertura de servicio ampliada

  • Cobertura de plata, oro y platino

Disyuntores

  • 3 polos 100 % de capacidad nominal

C18 (60 Hz) Tier 4 Equipos optativos

Sistema de control

  • Relé de fallo de conexión a tierra
  • Panel de control a prueba de polvo
  • Ubicación de montaje de la caja del disyuntor
  • Contacto sin voltaje
  • Servidor de dispositivos
  • Placa de separación
  • Anunciadores remotos
  • EMCP 4.4
  • Anunciador local
  • Botón de parada electrónica remota
  • Entrada analógica externa opcional
  • Montaje del panel de control

Escape

  • Silenciadores críticos, industriales, residenciales

Generador

  • Calentador anticondensación
  • Excitación: [ ] Excitación magnética permanente (PM) [ ] Excitación interna (IE)
  • Generadores sobredimensionados y de gama alta

Terminación de alimentación

  • Disyuntores, con aprobación UL

Generadores y accesorios

  • Generador AREP
  • Generadores CIP
  • Calentador de espacio
  • Placa de conductos y montaje en generador

Sistema de admisión de aire

  • Filtro de elemento sencillo
  • Filtro de aire de elemento doble

Certificaciones

  • Certificado de conformidad
  • Carga de devanado con certificación IBC (International Building Code, código de construcción internacional)

Disyuntores

  • Disyuntor único motorizado
  • Barras neutras
  • Cables de alimentación
  • Primer disyuntor de disyuntores dobles (CB2) LS/I montado en conjunto
  • Transformadores de corriente
  • Disyuntores únicos montados en el conjunto
  • Primer disyuntor de disyuntores dobles (CB1) LS/I montado en conjunto
  • Contactos auxiliares

Sistema de refrigeración

  • Protección postratamiento
  • Radiador estándar

Carcasas

  • Carcasas insonorizadas

Sistema de escape

  • Kits de brida
  • Conexiones del escape flexibles

Sistema de combustible

  • Depósito básico de 660 galones

Accesorios del generador

  • Generador de imán permanente

Sistema de montaje

  • Anchura de base estándar
  • Contención de derrames de 5 galones
  • Refuerzo CB opcional
  • Válvula de prevención de sobrellenado
  • Bloqueo de llenado de combustible

Sistema de arranque/carga

  • Interruptor de desconexión de la batería
  • Calentador de la camisa de agua
  • Grupo de control de conexión a puerto
  • Cargador de batería doble de 10 A

PRUEBAS

  • Informe de prueba del PGS con factor de potencia 0,8
  • Prueba de fábrica de 4 horas (sin testigos)
  • Informe de prueba del PGS con factor de potencia 1,0
  • Informe de prueba del generador
