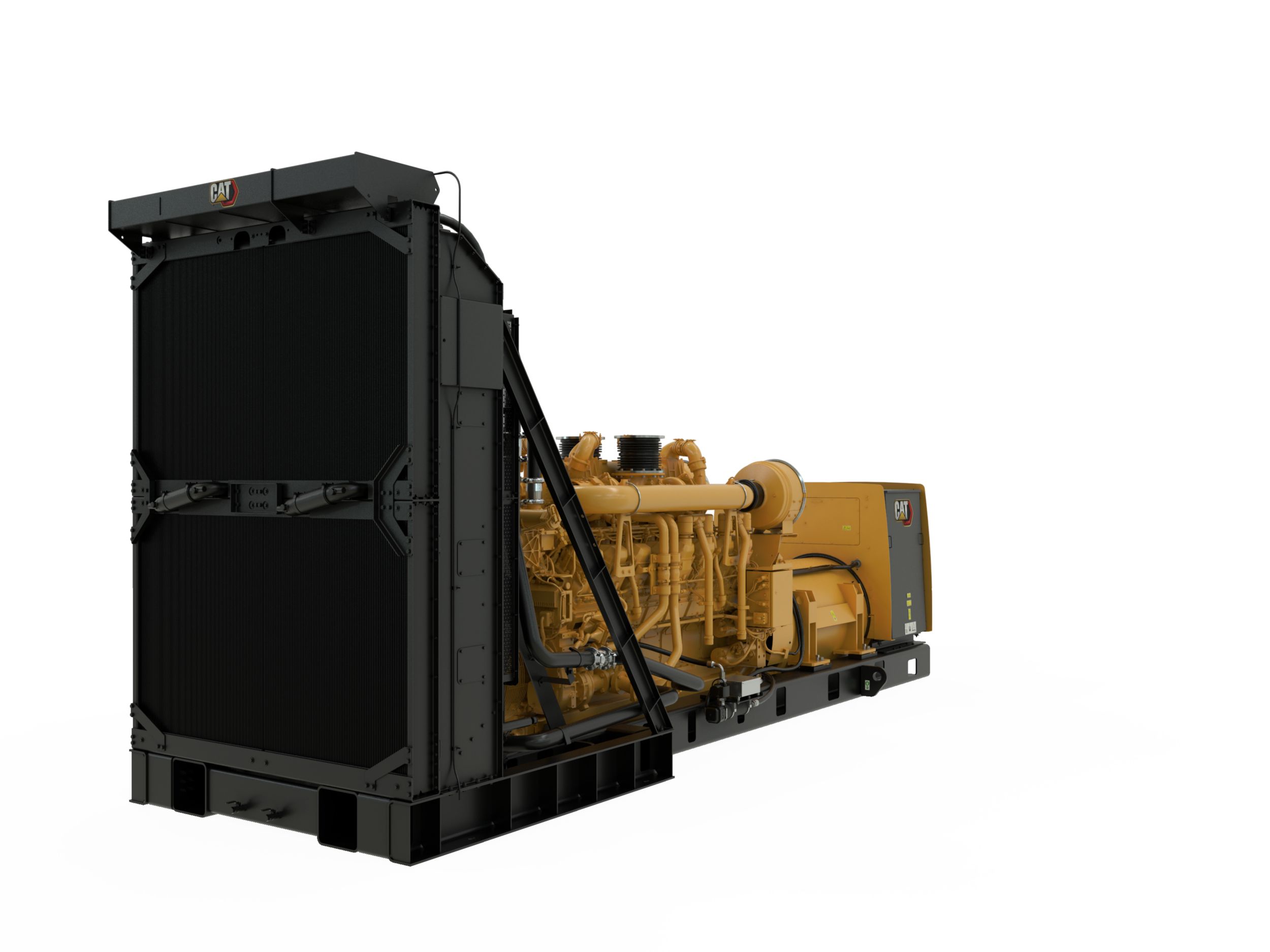

3516E (50 Hz) Grupos Electrógenos Diésel

Especificaciones del producto para 3516E (50 Hz)

3516E (50 Hz) Equipos estándar

Sistema de admisión de aire

• Filtro de aire

• Tipo carcasa de elemento sencillo con indicador de servicio

Panel de control

• Cara delantera con sellado de entorno

• Advertencia/parada con indicación de parada mediante LED común para:

• Exceso de velocidad

• Rev/min

• Secuencia de fase del generador

• Botón pulsador de emergencia

• Indicación digital para:

• Descripciones de texto de alarma/incidencia

• 2 salidas digitales programables

• Potencia reactiva inversa (kVAr) (32RV)

• Potencia inversa (kW) (32)

• Error de arranque (exceso de giro)

• Luces del panel

• Ajuste de velocidad

• Presión del aceite (lb/pulg², kPa o bar)

• Nivel de refrigerante bajo

• Generador montado: orientado hacia atrás

• Aumentos o disminuciones de frecuencia (81 O/U [Over/Under, Exceso/Defecto])

• Prueba de luces

• Medición de la media cuadrática real de CA, trifásica, ±2 % de precisión

• Temperatura de refrigerante baja

• Factor de potencia (por fase y promedio)

• Frecuencia (Hz)

• Sobrecorriente (50/51)

• Alta temperatura del refrigerante

• Voltios de CC

• 6 entradas digitales programables

• Temperatura del refrigerante

• Funcionamiento con 24 voltios de CC

• Amperios (por fase y promedio)

• Parada de emergencia

• Reconocimiento de alarmas

• Funciones de relés de protección programables:

• 2 salidas de relé programables (forma C)

• EMCP 4.2B

• Enlace de datos del módulo del anunciador serie

• Mandos:

• kWh (total)

• kW (por fase, promedio y en porcentaje)

• Temporizador de enfriamiento del motor

• horas de funcionamiento

• Controlador del grupo electrógeno EMCP 4

• Voltios (L-L y L-N)

• Ciclo de arranque del motor

• Comunicaciones:

• kVAr (por fase, promedio y en porcentaje)

• Controlador EMCP4.2B que incluye:

• Enlace de datos del cliente (Modbus RTU)

• Sobrevoltaje/subvoltaje (27/59)

• Presión del aceite baja

• kVA (por fase, promedio y en porcentaje)

• kVAR/h (total)

• 4 salidas de relé programables (forma A)

• Enlace de datos del módulo auxiliar

Escape

• Salida de brida de escape

Combustible

• Filtro de combustible primario con separador de agua integral

Generador

• Protección IP23

• Iguala las características de rendimiento y potencia de los motores Cat

Terminación de alimentación

• Barra colectora

Arranque/carga

• Sistema de arranque de servicio pesado

• Alternador de carga

Sistema de refrigeración

• Refrigerante de larga duración de Caterpillar

• Ventilador del radiador y transmisión del ventilador

• Ventilador y protectores de correa

• JWAC

• Tubería de drenaje de refrigerante con válvula

• Sensores de nivel de refrigerante

Refrigeración

• Radiador montado en el conjunto

Sistema de escape

• Colector de escape seco

• Salidas embridadas

Sistema de combustible

• Filtros de combustible secundarios

• Bomba de cebado de combustible

• Enfriador de combustible, no incluido en paquetes sin radiador

• Tuberías de combustible flexibles: enviadas sueltas

Generadores y accesorios

• Excitación interior (IE, Internal Excitation)

• 6 conductores

• Conexiones de barra colectora, montaje central superior, entrada de cables por la parte superior

• Patrón de orificios estándar conforme a la norma IEC

• Devanado aleatorio

• Trifásico sin escobillas, polo saliente

• Detectores de temperatura del devanado

• Sistema de aislamiento de clase H conforme a la NEMA (National Electrical Manufacturers Association, Asociación Nacional de Fabricantes Eléctricos Estadounidense), aumento de temperatura de clase H a 40 °C de temperatura ambiente (125 °C principal/150 °C auxiliar)

• Los paquetes de grupos electrógenos incluyen un regulador de voltaje digital de Caterpillar (CDVR) CDVR incluye capacidad de caída reactiva, detección de voltaje trifásico, modos KVAR/PF, supresión RFI, excitador mín./máx.

Sistema regulador

• ADEM III

Documentación

• Libro de piezas

Sistema de lubricación

• Aceite lubricante

• Filtro de aceite, tubo de llenado y varilla de medición

• Eliminación de gases

• Tuberías de drenaje de aceite y válvula

• Bomba de aceite lubricante de engranajes

• Radiador de aceite lubricante integral

Sistema de montaje

• Soportes antivibración de goma (se suministran sueltos)

• Raíles: montaje en el motor/generador/radiador

Sistema de arranque/carga

• Batería y soporte de batería con cables

• Motor de arranque eléctrico de 24 V

• Interruptor de desconexión de la batería

General

• Servicio por el lado derecho

• Pintura: "Caterpillar Yellow" con raíles y radiador en negro brillante

• Volante y caja del volante: SAE N.º 00

• Rotación estándar SAE

3516E (50 Hz) Equipos optativos

Sistema de admisión de aire

• Protección de admisión de aire

• Filtros de aire de servicio pesado

• Adaptadores de admisión de aire remotos

• Filtros de aire de elemento doble

Disyuntores

• Opciones de entrada de cables

• Paquetes de control para carcasas

• Conexiones de potencia de barra colectora opcional

• Disyuntores EMAX

• Despegue de carga; orificio estándar IEC

• Barra colectora en montantes centrales

• Unidades de protección contra sobrecorriente

Terminación de alimentación

• Disyuntores, conformes al estándar IEC

Paneles de control

• Pinzas de caja externas

• Supervisión local y remota

• Conexiones de barra colectora

• Reguladores

• Control de la temperatura del grupo electrógeno

• Caja auxiliar

• Interruptor de aumento/reducción de voltaje

• EMCP 4.3, EMCP 4.4

• Conexiones de disyuntor EMAX

• Opciones de idioma

• Ajuste de velocidad remoto

• Módulos anunciadores

• Opciones de interfaz del cliente

• Puerta del panel a prueba de vandalismo

Sistema de refrigeración

• Radiadores de serpentina opcionales

• Indicadores de interruptor de nivel de agua

• Intercambiadores de calor

• Bridas de tubo de radiador

Certificaciones europeas

• Declaración de Conformidad de la UE

Sistema de escape

• Silenciadores

• Kit de instalación a través de la pared

• Conexiones flexibles

• Kits de montaje de silenciador

Sistema de combustible

• Enfriadores de combustible

• Filtro de combustible primario

Generadores y accesorios

• Trifásico, devanado aleatorio, excitación interior (IE)

• Excitación interior (IE, Internal Excitation)

• Devanado aleatorio

• Paso: 0,6667

• Generadores opcionales

• Número de conductores: 6

• Trifásico, 380/400/415/3300/6600/10 000/10 500/11 000 voltios


Instrumentos

• Termopares

• Pirómetros y termopares

Sistema de lubricación

• Bombas de prelubricación manuales del cárter de aceite

• Regulador de nivel de aceite

• Bombas de prelubricación eléctricas

Sistema de montaje

• Aisladores de vibraciones de tipo resorte

• Aisladores de vibración conforme al IBC (International Building Code, código de construcción internacional)

Sistema de protección

• Válvulas de seguridad contra explosiones

Informes/pruebas especiales

• Informe de prueba del PGS con factor de potencia 0,8

• Prueba y certificación CSA

• Certificado de conexión a tierra del neutro

• Informe de prueba del PGS con factor de potencia 1,0

• Certificación sísmica del IBC (International Building Code, código de construcción internacional)

Sistema de arranque/carga

• Calentadores de camisa de agua

• Sistema de ayuda al arranque con ETHER

• Motores de arranque eléctricos dobles de 24 voltios

• Conjunto de batería de 24 V: secas

• Alternadores de carga - 50 amperios

• Cargadores de batería de 10 y 20 A

General

• Grupo de giro de motor
