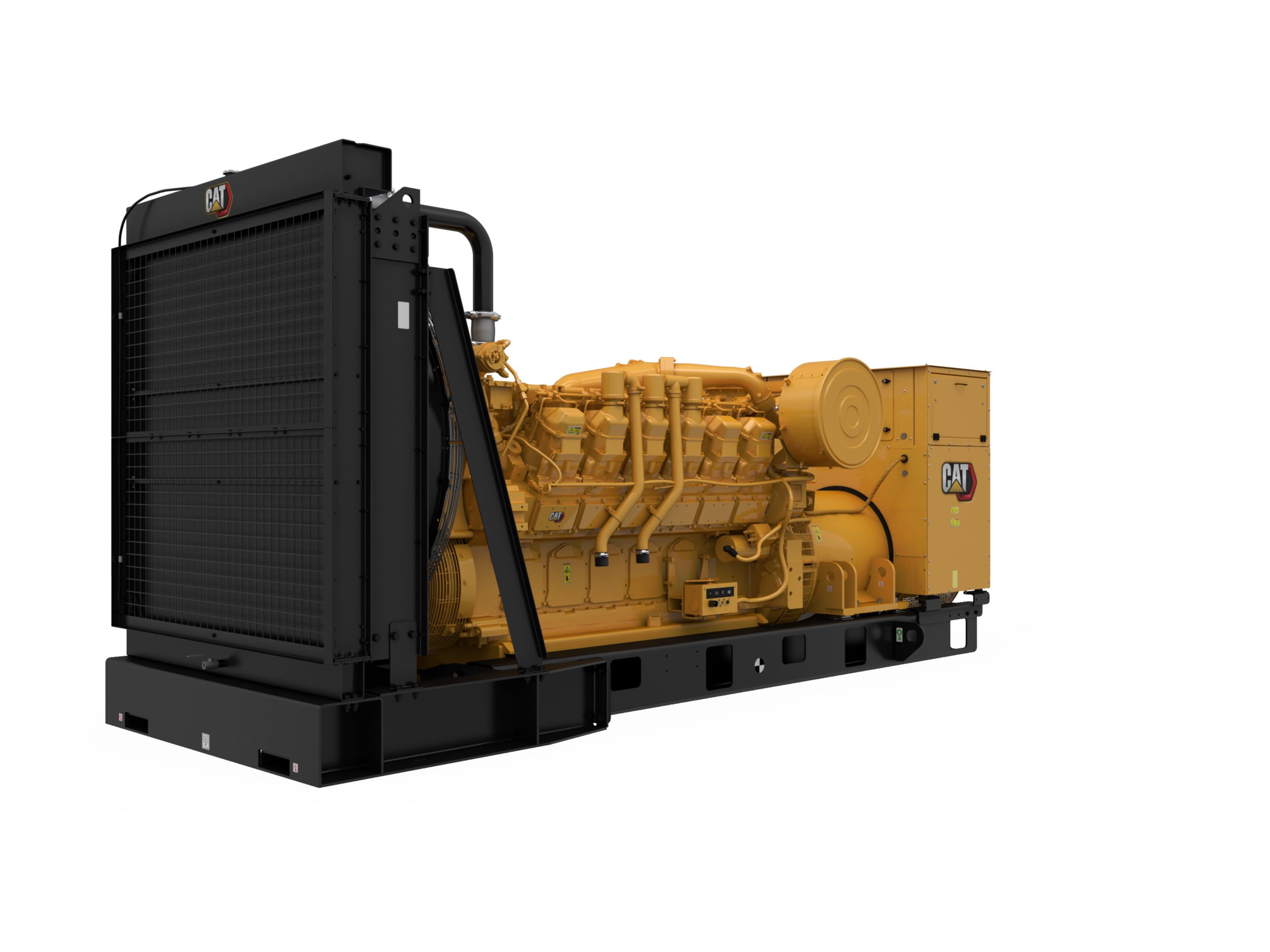

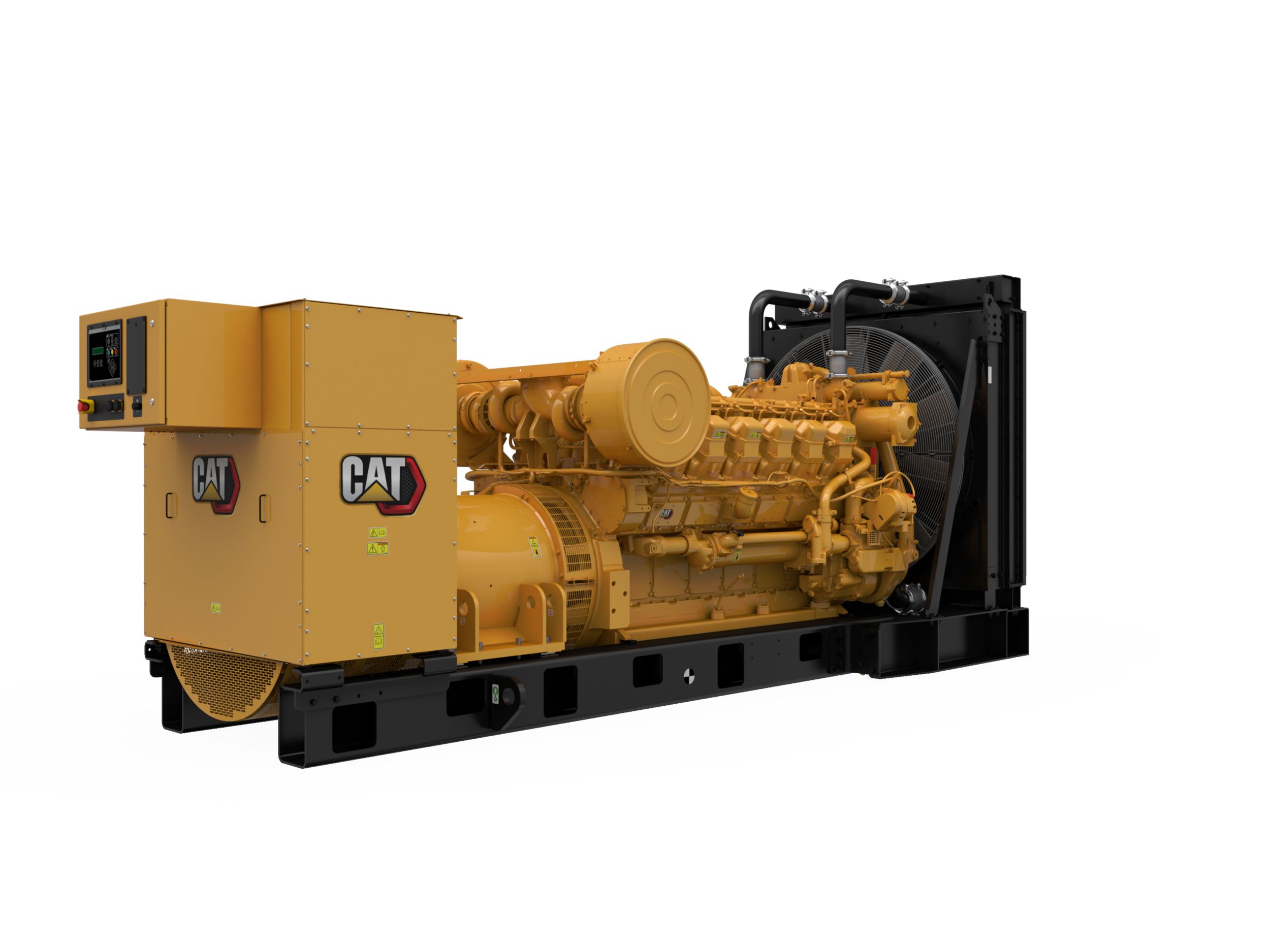

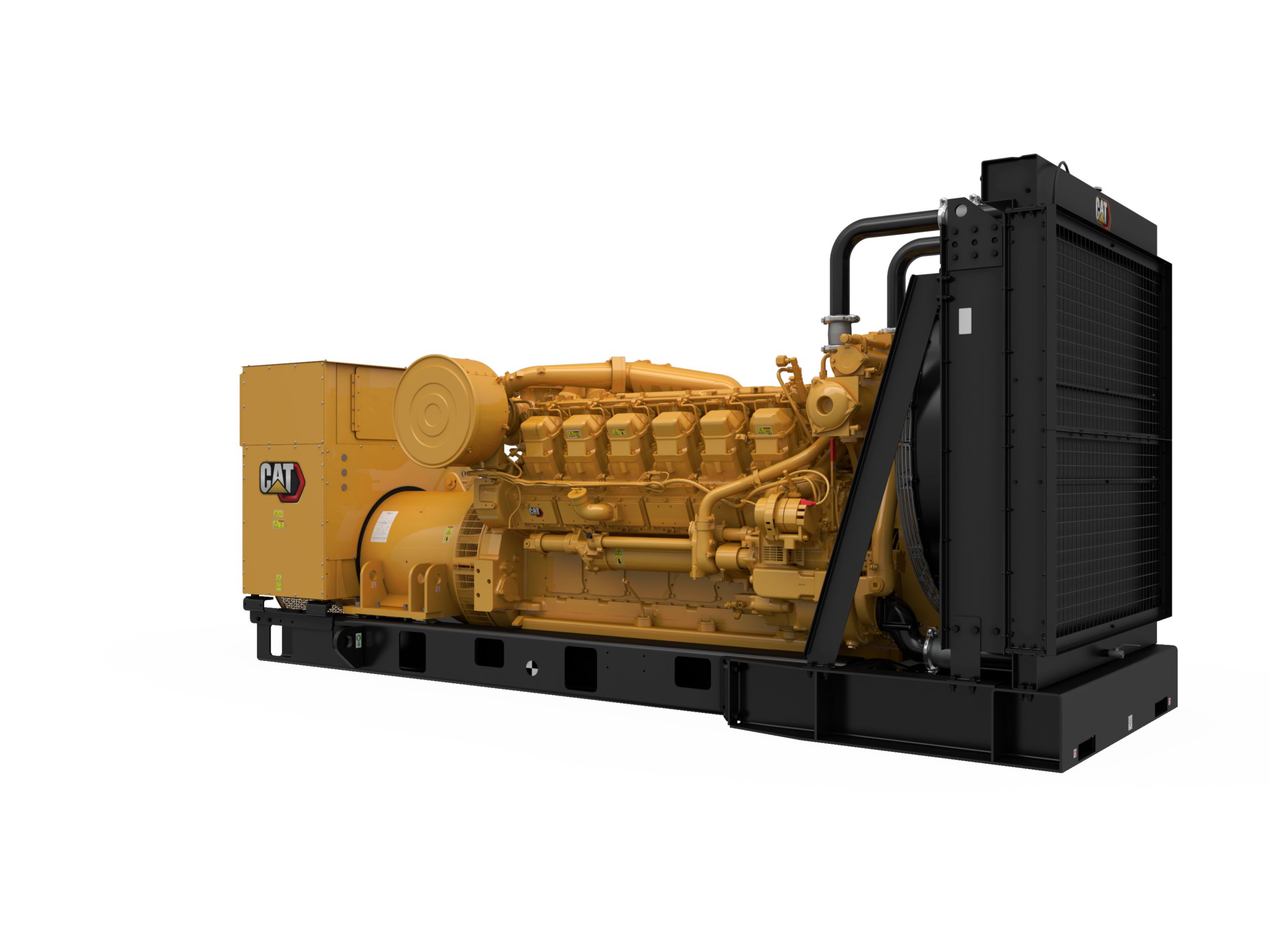

Groupes électrogènes diesel 3512 (60Hz)

Spécifications produit pour 3512 (60Hz)

3512 (60Hz) Équipement standard

Circuit d'admission d'air

• Filtre à air; élément simple de type cartouche avec indicateur d'entretien

Admission d'air

• Filtre à air

Refroidissement

• Ventilateur de radiateur et entraînement de ventilateur

• JWAC.

Échappement

• Sortie de bride d'échappement

• Collecteur d'échappement sec

Carburant

• Filtres à carburant secondaires

• Filtre à carburant primaire avec séparateur d'eau intégré

• Refroidisseur de carburant non inclus dans les ensembles sans radiateur

• Filtres à carburant secondaires

• Pompe d'amorçage de carburant

Alternateur

• Protection IP23

• Adapté aux performances et aux caractéristiques de puissance des moteurs Cat

Borne d'alimentation

• Barre omnibus

Panneau de commande

• Liaison de données du module auxiliaire

• Principales caractéristiques:

• Sur-tension/sous-tension (27/59)

• Température du liquide de refroidissement

• Séquence de phase de l'alternateur

• Liaison de données en série du coffret de surveillance de série

• Température du liquide de refroidissement basse

• Pression d'huile basse

• Tensions CC

• Sur-tension/sous-tension (27/59)

• Commande auto / marche / arrêt

• Surveillance à diodes de l'excitateur

• Échec de démarrage (saturation au démarrage)

• 6 entrées numériques programmables

• Arrêt d'urgence

• Alternateur monté dirigé vers l'arrière

• Fonctions de relais de protection programmables:

• Facteur de puissance (par phase et en moyenne)

• Acquittement d'alarme

• Tensions CC

• kVA (par phase, en moyenne et pour cent)

• Surrégime

• Le programme IVR inclut:

• Suppression des RFI

• Bouton-poussoir d'arrêt d'urgence

• Ensemble radiateur (sauf C175)

• Surrégime

• Arrêt d'urgence

• kVAr (par phase, en moyenne et pour cent)

• Face avant étanche

• Liaison de données client (Modbus RTU)

• Limiteur d'excitation mini/maxi

• Réglage de la vitesse

• Heures de fonctionnement

• Mesure RMS CA exacte, triphasée, avec une précision de +/- 2 %

• Fonctionnalité de statisme réactif

• Écrans personnalisables

• Volts (L-L & L-N)

• Fonctionnalité PLC

• Indications numériques :

• TR/MIN

• Température du liquide de refroidissement élevée

• Indications numériques :

• KW/h (total)

• Sur-fréquence/sous-fréquence (81 sur-f./sous-f.)

• Température du liquide de refroidissement basse

• Fonctionnement 24 V CC

• KW/h (total)

• Pression d'huile (psi, kPa ou bar)

• Avertissement/arrêt avec témoin à diode commun d'arrêt pour les éléments suivants:

• kVAr/h (total)

• EMCP 4.2B

• 2 sorties de relais programmables (formulaire C)

• kVAr/h (total)

• kW (par phase, en moyenne et pour cent)

• kVAr (par phase, en moyenne et pour cent)

• Minuterie de refroidissement du moteur

• Sur-fréquence/sous-fréquence (81 sur-f./sous-f.)

• Minuterie de refroidissement du moteur

• Mesure RMS CA exacte, triphasée, avec une précision de +/- 2 %

• Niveau du liquide de refroidissement bas

• Fréquence (Hz)

• Commandes :

• Séquence de phase de l'alternateur

• Température du liquide de refroidissement élevée

• Communications :

• Puissance déwattée (kW) (32)

• Volts (L-L & L-N), fréquence (Hz)

• Acquittement d'alarme

• Face avant étanche

• Commandes :

• Heures de fonctionnement

• Alternateur monté dirigé vers l'arrière

• Facteur de puissance (par phase et en moyenne)

• kW (par phase, en moyenne et pour cent)

• Fonctions de relais de protection programmables:

• Démarrage par cycle moteur

• Puissance déwattée (kW) (32)

• Fonctionnement 24 V CC

• Essai des témoins

• Alarmes texte/descriptions d'incidents

• Échec de démarrage (saturation au démarrage)

• Les ensembles de groupes électrogènes incluent le régulateur de tension (IVR, Integrated Voltage Regulator) Caterpillar.

• Avertissement/arrêt avec témoin à diode commun d'arrêt pour les éléments suivants:

• Alarmes texte/descriptions d'incidents

• 4 sorties de relais programmables (formulaire A)

• Essai des témoins

• Fonction histogramme de charge

• Température du liquide de refroidissement

• Commande auto / marche / arrêt

• Surintensité (50 / 51)

• kVA (par phase, en moyenne et pour cent)

• Modes KVAR/PF

• Démarrage par cycle moteur

• Détection de tension triphasée

• 2 sorties numériques programmables

• Pression d'huile basse

• Puissance réactive déwattée (kVAr) (32RV)

• Contrôleur de groupe électrogène EMCP4

• TR/MIN

• Pression d'huile (psi, kPa ou bar)

• Ampérage (par phase et en moyenne)

• Niveau du liquide de refroidissement bas

• Ampérage (par phase et en moyenne)

• Le contrôleur EMCP4.2 comprend:

Circuit de refroidissement

• Ventilateur de radiateur et entraînement de ventilateur

• Protections du ventilateur et de la courroie

• JWAC

• Liquide de refroidissement longue durée Caterpillar

• Capteurs de niveau de liquide de refroidissement

• Canalisation de vidange du liquide de refroidissement avec vanne

Circuit d'échappement

• Collecteur d'échappement sec.

• Sortie de bride d'échappement

Circuit de carburant

• Refroidisseur de carburant non inclus dans les ensembles sans radiateur

• Canalisations de carburant souples, fournies séparément

• Filtres à carburant secondaires

• Pompe d'amorçage de carburant

Alternateurs et équipements

• LV

• Détecteurs de température d'enroulement

• Pôle saillant, triphasé, sans balai

• Les châssis 1800 sont dotés d'un bobinage préformé, d'une excitation par aimant permanent, avec des détecteurs de température du bobinage

• Système d'isolation de classe H NEMA, élévation de température de classe H à une température ambiante de 40 °C (125 °C en application principale et 150 °C en application de secours)

• Les groupes électrogènes incluent le régulateur de tension numérique Caterpillar (CDVR, Caterpillar's Digital Voltage Regulator)

• Le CDVR inclut une fonctionnalité de statisme réactif, une détection de tension triphasée, les modes KVAR/PF, la suppression des RFI, l'excitation mini/maxi. Surveillance à diodes du limiteur et de l'excitateur

• 6 câbles

• Excitation interne (IE)

• Connexions de barre omnibus, point mort haut monté, entrée de câble supérieure. Modèles 50Hz: disposition d'orifices conforme à la norme IEC

• Bobinage irrégulier

Système de régulation

• Régulateur isochrone Woodward 2301A

Système de lubrification

• Refroidisseur d'huile de lubrification intégré

• Filtre à huile, goulotte de remplissage et jauge baïonnette

• Canalisations et vanne de vidange d'huile

• Évacuation des fumées

• Pompe de graissage à engrenage

• Huile de lubrification

Système de montage

• Silentblocs antivibrations en caoutchouc - livrés démontés

• Glissières - Support moteur / alternateur / radiateur

Circuit de démarrage/charge

• Coupe-batterie

• Batterie et rehausse de batterie avec câbles

• Démarreur électrique 24 volts

Alternateur et équipements

• Bobinage irrégulier

• LV

• 6 câbles

• Pôle saillant, triphasé, sans balai

Généralités

• Entretien par le côté droit

• Caterpillar Yellow avec glissières et radiateur noir brillant

• Volant et carter de volant - SAE n° 00

• Rotation standard SAE

• Peinture : jaune Caterpillar, sauf glissières et radiateurs en noir brillant

3512 (60Hz) Options

Échappement

• Silencieux d'échappement

Circuit d'admission d'air

• Protection d'admission d'air

• Filtre à air à deux éléments

• Adaptateurs d'admission d'air déportés

Alternateur

• Alternateurs surdimensionnés et de capacité supérieure

• Excitation interne (IE)

• Excitation par aimant permanent (PMG)

• Réchauffeur anti-condensation

Disjoncteurs

• Faisceaux de disjoncteurs

• Connexions de disjoncteur EMAX

• Disjoncteurs EMAX

• Enceintes: ensemble de commande

• Options d'entrée de câbles

• Basse tension, orifice standard IEC

• Connexions d'alimentation de barre omnibus en option

• Connexions de barre omnibus

Borne d'alimentation

• Disjoncteurs, conformité IEC

• Disjoncteurs, conformité UL

Panneaux de commande

• Modules de coffret de surveillance

• Options d'interface client

• Boîtier auxiliaire

• Groupe de montage: attaches de boîtier externe

• Régulateurs

• Surveillance de la température de l'alternateur

Circuit de refroidissement

• Échangeurs thermiques

• Groupe électrogène pour radiateurs 3512 MUI 1500

• Jauges de niveau d'eau à contacteur

Montage

• Isolateurs de vibrations de type ressort

• Isolateurs IBC

• Silentblocs antivibrations en caoutchouc

Certificats

• Déclaration de conformité UE

• Repère de conformité eurasiatique (EAC)

• Certification de l'Union européenne

• Directive européenne DOI (Déclaration d'incorporation) relative aux groupes électrogènes

Démarrage/charge

• Réchauffeur d'eau des chemises

• Chargeurs de batterie

• Alternateur de charge

• Système d'aide au démarrage à usage intensif

• Batteries surdimensionnées

• Démarreur pneumatique avec commande et silencieux

Circuit d'échappement

• Raccords flexibles

• Silencieux

• Kit d'installation murale

Circuit de carburant

• Filtre à carburant primaire

Alternateurs et équipements

• Kit de résistances de chauffage

• Conversions de l'alternateur - IE (Internally Excited, excitation interne) et PM (Permanent Magnet, excitation par aimant permanent)

Instruments

• Pyromètres

Système de lubrification

• Carter étroit niveau d'huile reg-1

• Pompes de carter à prélubrification manuelle

• Pompes de prélubrification électriques

Système de montage

• Options d'isolateur de vibrations

Système de protection

• Clapets de décharge d'explosion

Tests / rapports spéciaux

• Rapport d'essai PGS à un facteur de puissance de 0,8

• Masse neutre - LV

• Rapport d'essai PGS à un facteur de puissance de 1,0

• Certification antisismique IBC

• Connexion de masse neutre

Circuit de démarrage/charge

• Chargeurs de batterie (10 et 20 A)

• Groupes de batteries: 24 V, sèches

• Démarreurs électriques - doubles 24 V

• Alternateurs de charge

• Réchauffeurs d'eau des chemises

• Aides au démarrage

Généralités

• Réservoirs de carburant intégrés et à sous-châssis

• Enceintes : insonorisées, protection contre les intempéries

• Groupe vireur pour moteur: monté

• Certification sismique suivant codes de construction applicables: IBC 2000, IBC 2003, IBC 2006, IBC 2009, CBC 2007

• Certification CSA

• Réservoirs de carburant à double paroi certifiés UL intégrés et à sous-châssis

• Les options suivantes reposent sur des configurations régionales et du produit:

• Contacteurs normaux-secours automatiques (ATS)

• Ensemble UL 2200

• Certificat de conformité de l'UE (CE)

• Déclaration de conformité CEE
