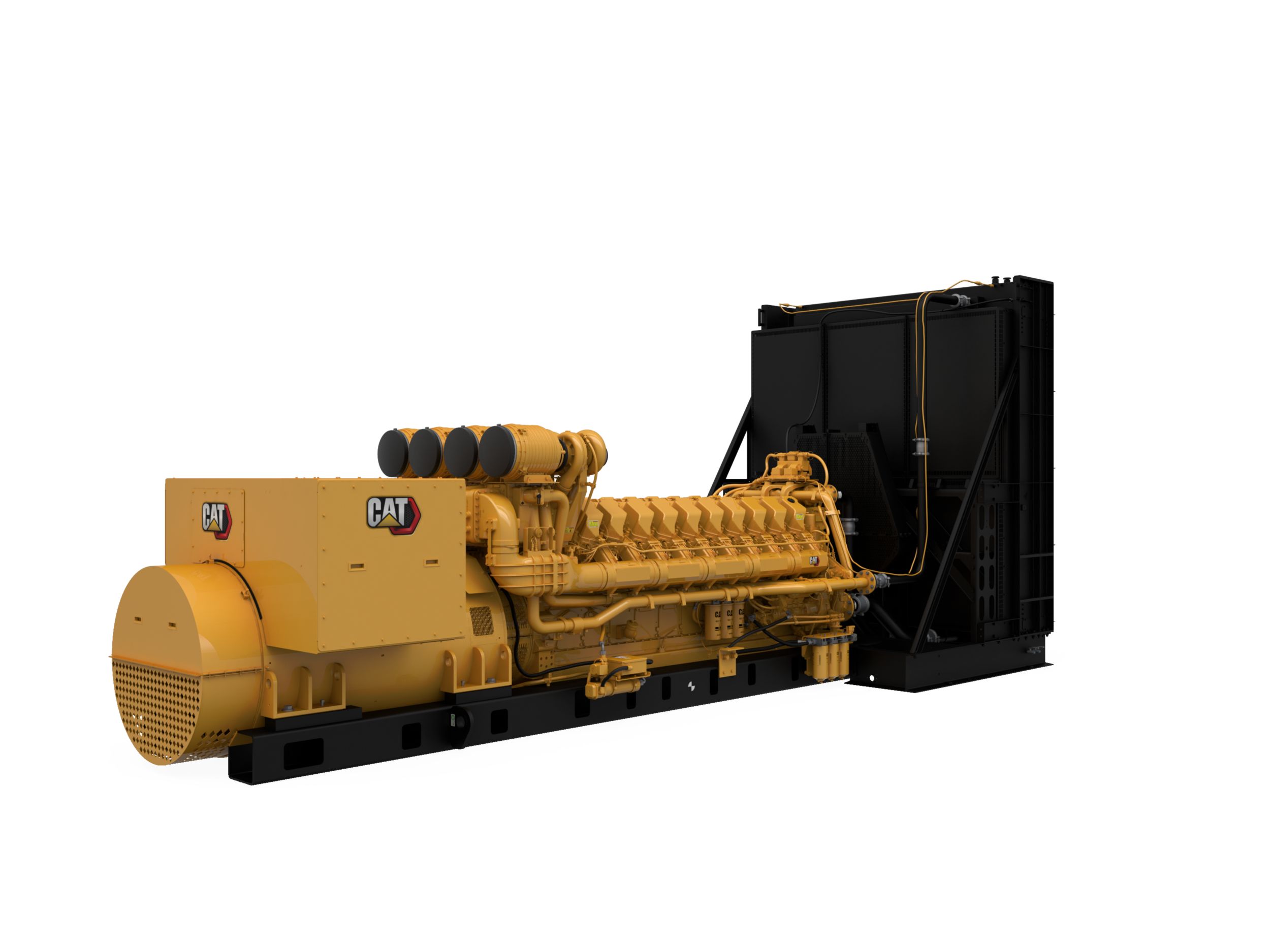

Groupes électrogènes diesel C175-20 (50 Hz) Groupe électrogène Diesel 3150 à 4000 kVA

C175-20 (50 Hz)

Caractéristiques en un coup d'œil

Groupe électrogène Cat
Moteur diesel Cat
Alternateur SR5
Panneau de commande EMCP 4
Circuit de refroidissement
Certifications
Votre fournisseur sûr

Spécifications produit pour C175-20 (50 Hz)

Spécifications de groupe électrogène

Spécifications du moteur

C175-20 (50 Hz) Équipement standard

Admission d'air

  • 4 x cartouches de filtre à air à élément simple avec indicateur(s) d'entretien.

Panneau de contrôle

  • Démarrage par cycle moteur
  • Pression d'huile (psi, kPa ou bar)
  • Indicateurs numériques
  • Température du liquide de refroidissement
  • Face avant étanche
  • Fréquence (Hz)
  • Mesure RMS CA exacte, triphasée, avec une précision de +/- 2 %
  • Alarmes texte / descriptions d'incidents
  • Niveau du liquide de refroidissement bas
  • Volts (L-L & L-N)
  • Commande auto / marche / arrêt
  • Témoins d'avertissement/d'arrêt
  • Bouton-poussoir d'arrêt d'urgence
  • Minuterie de refroidissement du moteur
  • Tensions CC
  • Température du liquide de refroidissement élevée
  • Heures de fonctionnement
  • Faible pression d'huile
  • EMCP 4.2B
  • Ampérage (par phase & en moyenne)
  • 4 entrées de relais programmables
  • Acquittement d'alarme
  • 4 sortie de relais programmables
  • Échec de démarrage (saturation au démarrage)
  • Surrégime
  • Essai des témoins
  • Fonctionnement 24 V CC
  • Commandes à montage mural
  • tr/min

Circuit de refroidissement

  • Refroidissement SCAC
  • Capteurs du liquide de refroidissement
  • Entrée eau ch. : 6" ANSI / sortie eau ch. : bride Cat 5"
  • Entrée refroid. : 6" ANSI / sortie refroid. : 3-1/2" ANSI.

Cheminée d'échappement

  • Collecteur d'échappement sec
  • Bride boulonnée (ANSI 6" et DIN 150) avec soufflet pour chaque turbo (4). 50 Hz

Carburant

  • 3 x filtres
  • Filtres à carburant secondaires/tertiaires
  • 4 microns à visser
  • 10 microns, type à visser
  • 3 x filtres montés sur le moteur
  • Eau du filtre à carburant primaire / séparateur eau/carburant

Alternateurs et équipements

  • Pôle saillant
  • Suppression des RFI
  • Résistance de chauffage anti-condensation
  • RTD stator platine IEC
  • Bobinage sur gabarit
  • Isolation de la classe H NEMA
  • Régulateur de tension :
  • Fonctionnalité de statisme réactif
  • Limiteur d'excitation mini/maxi
  • Détection de tension triphasée
  • Surveillance à diodes de l'excitateur
  • 6 câbles
  • Triphasé sans balai
  • Boîtier de sortie côté droit, entrée de câble inférieure
  • Aimant permanent
  • Élévation de température de classe H à une température ambiante de 40 °C

Système de régulation

  • ADEM A4
  • Arrêt redondant (protection contre le surrégime via un double système de détection de la vitesse)

Système de lubrification

  • Canalisations et vanne de vidange d'huile
  • Pompe de graissage à engrenage
  • Filtre à huile, goulotte de remplissage et jauge baïonnette
  • Refroidisseur d'huile de lubrification intégré
  • Huile de graissage
  • Évacuation des fumées

Systèmes de montage

  • Rails : moteur / alternateur
  • Silentblocs antivibrations en caoutchouc (livrés démontés)

Circuit de démarrage/charge

  • Batteries et rehausse de batterie avec câbles
  • Doubles démarreurs électriques 24 V
  • Coupe-batterie

Normal

  • Rotation standard SAE
  • Entretien par le côté droit
  • Peinture : Jaune Caterpillar avec glissières noires brillantes

C175-20 (50 Hz) Options

Circuits d'admission d'air

  • Filtre à air à élément simple

Panneaux de commande

  • EMCP 4.3 et EMCP 4.4
  • Emplacements de connexion d'alimentation EMCP, MT et HT
  • Module de répartition des charges
  • Groupes de détection de courant et de tension EMCP
  • Réglage de la vitesse
  • Modules de coffret de surveillance
  • Options d'interface client
  • Surveillance de la température de l'alternateur
  • Arrêt d'urgence
  • Faisceau d'interconnexion
  • Faisceau de l'alternateur
  • Surveillance Modbus des ensembles
  • Porte de panneau anti-vandalisme

Circuit de refroidissement

  • Ensemble radiateurs
  • Radiateurs à distance
  • Refroidisseur de carburant

Systèmes de carter

  • Clapets de décharge d'explosion
  • Système de ventilation du carter

Circuit d'échappement

  • Carter avant : applications de secours ou critiques
  • Carter avant : applications principales ou continues
  • Collecteurs d'échappement
  • Silencieux (15, 25 et 34 dBA)

Circuit de carburant

  • Filtre à carburant primaire

Alternateurs et équipements

  • Moyenne tension : châssis 3000 - 50 Hz, triphasé, 1 500 tr/min, FW, PM, Nb de câbles = 6, inclinaison 0,6667
  • Thermostat pour résistance de chauffage
  • Filtre à air du groupe électrogène
  • Transformateurs de courant différentiels - (catégorie 5, 9 et 15 kV)

Instruments

  • Pyromètre et thermocouples

Système de lubrification

  • Réchauffeur d'huile de lubrification
  • Réchauffeur d'huile de lubrification avec clapet de décharge d'explosion du carter moteur
  • Vidange du carter d'huile du groupe
  • Huile de graissage
  • Pompes de prélubrification électriques
  • Filtres à huile

Montage

  • Silentblocs antivibrations en caoutchouc
  • Isolateurs de vibrations linéaires de type ressort
  • Isolateurs de vibrations IBC, livrés démontés

Tests / rapports spéciaux

  • Rapport de test d'alternateur
  • Rapport d'essai PGS à un facteur de puissance de 1,0
  • Rapport d'essai PGS à un facteur de puissance de 0,8
  • Rapport standard de TVA (analyse des vibrations torsionnelles) du groupe électrogène
  • Rapport personnalisé de TVA du groupe électrogène
  • Test spécial de charge : moteur uniquement
  • Test de consommation du carburant du groupe électrogène
  • Test de charge moteur standard

Circuit de démarrage/charge

  • Démarreurs électriques 24 V
  • Démarreur pneumatique
  • Régulateur de pression d'air
  • Couvercles d'emplacement du démarreur
  • Groupes de batteries 24 V, sèches
  • Chargeurs de batterie 20, 35 et 50 A
  • Alternateurs de charge ; sec
  • Réchauffeurs d'eau des chemises

Normal

  • Peinture spéciale - 3500, couleurs (autres que Jaune Caterpillar) ou peintures hautes performances
  • Emblème US AID
  • Outils d'entretien
  • Groupe vireur pour moteur
  • Manuel
  • Vireur moteur pneumatique
  • HR. commande : ensemble de barre pneumatique
