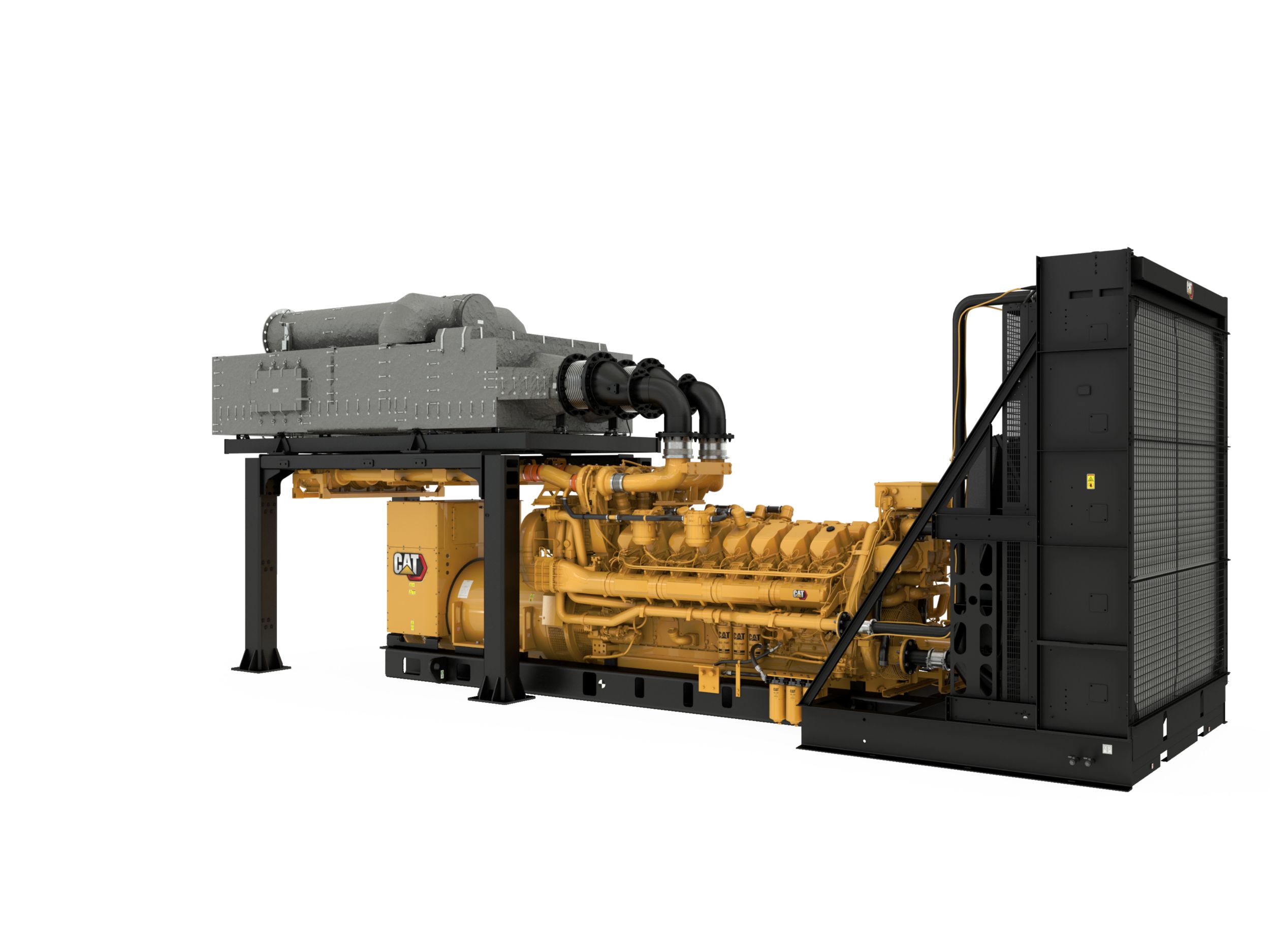

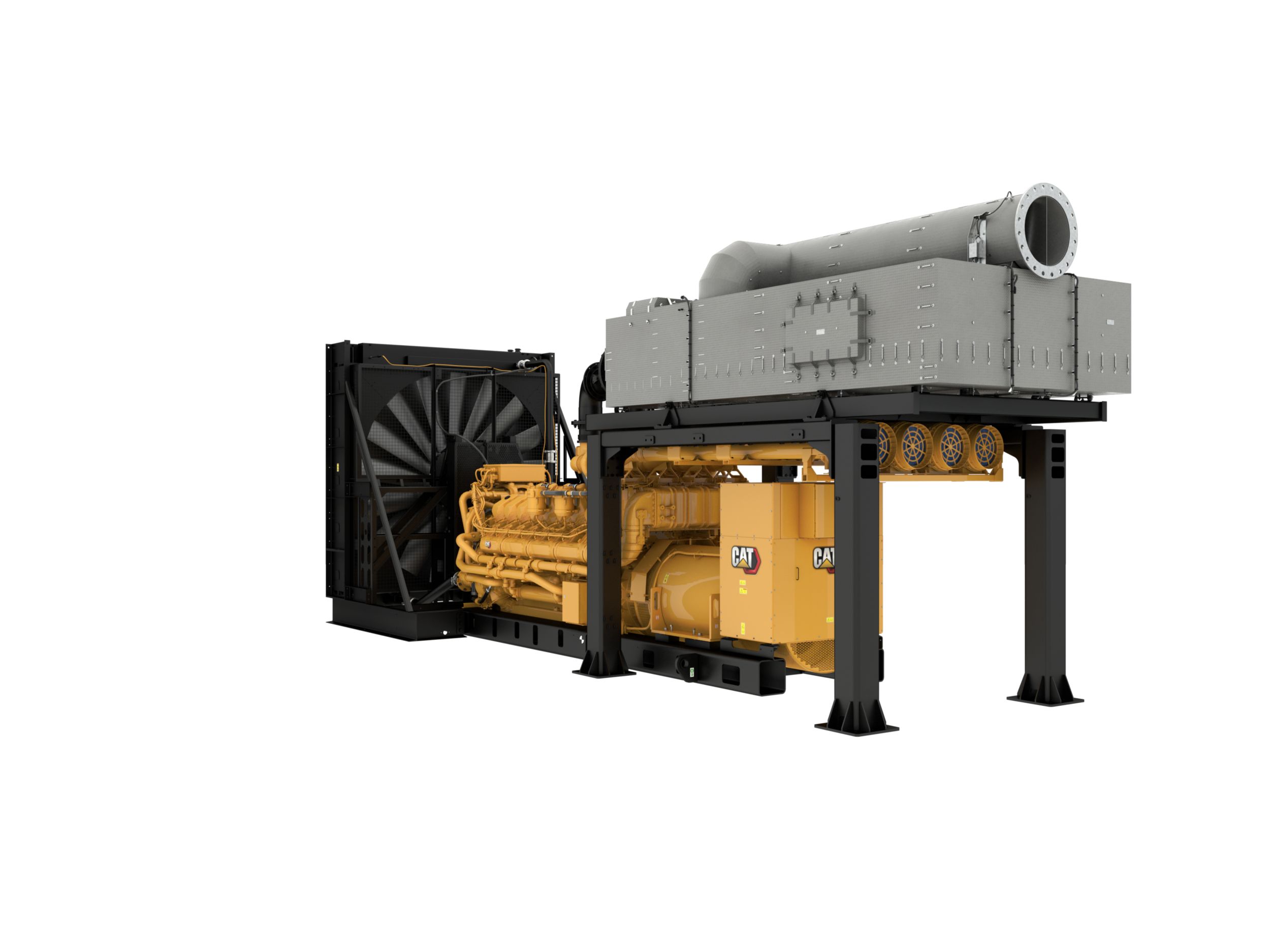

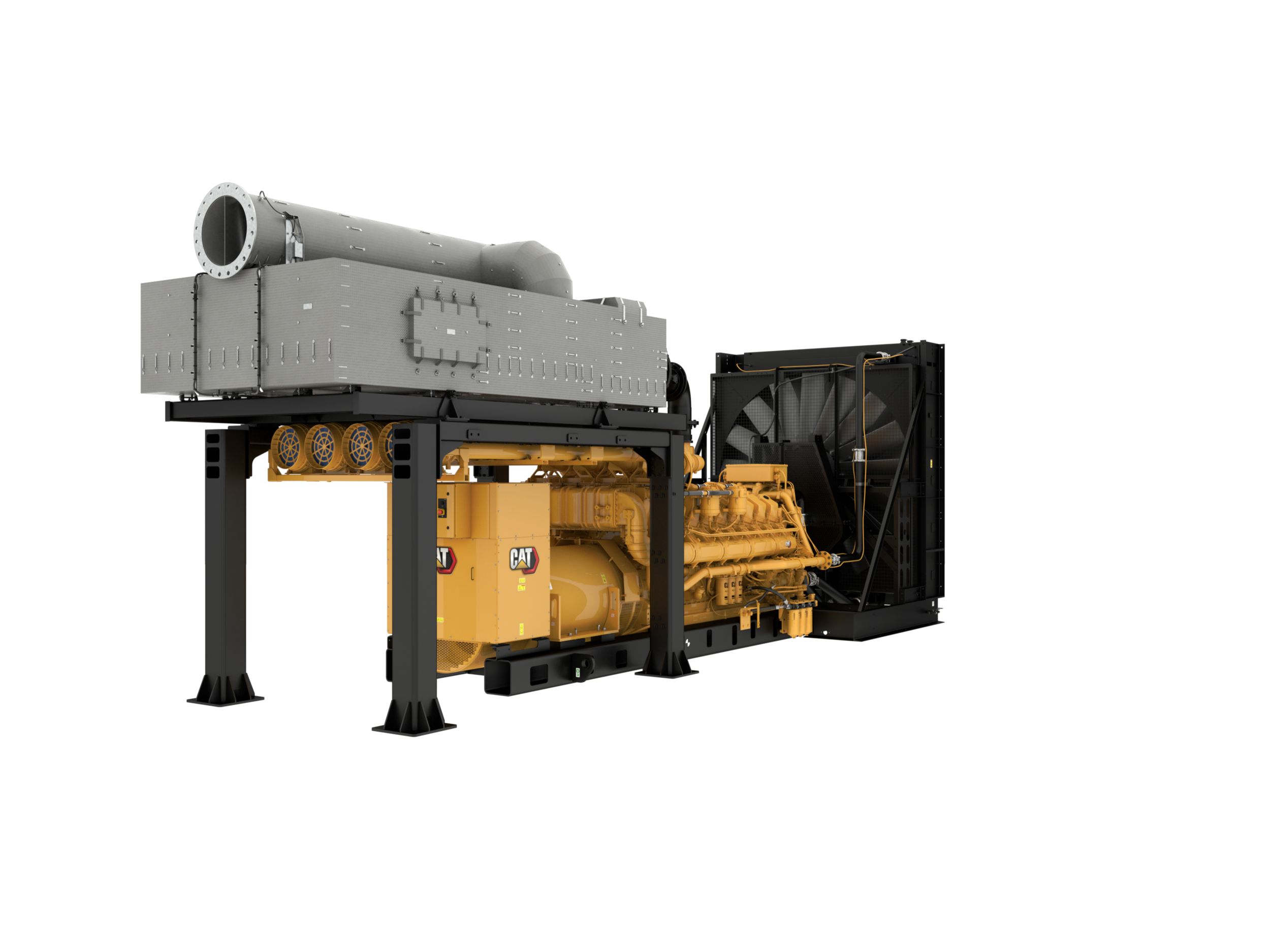

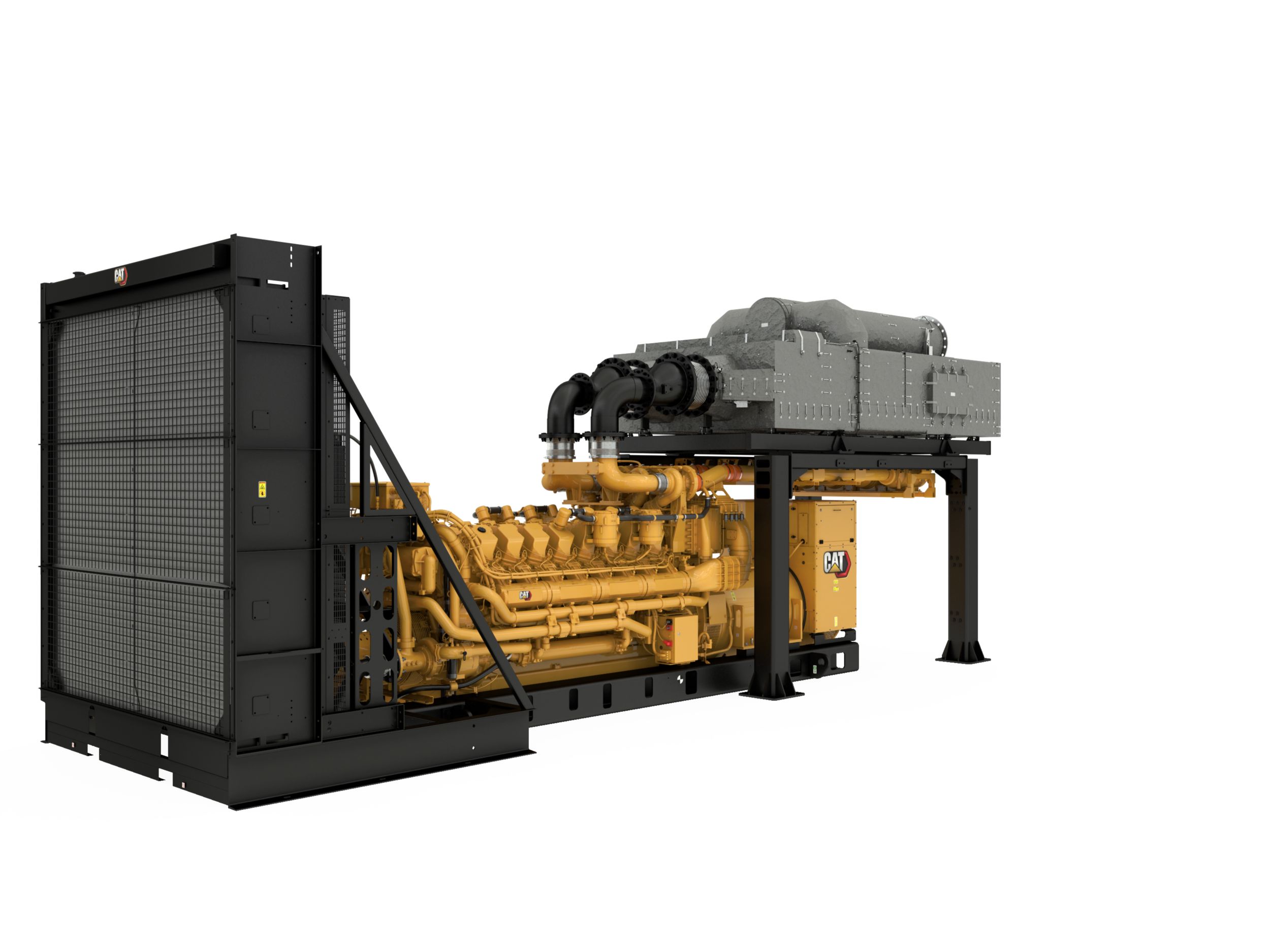

Groupes électrogènes diesel C175-16 Tier 4 Final (60 Hz) C175-16 Tier 4

C175-16 Tier 4 Final (60 Hz)

Caractéristiques en un coup d'œil

Groupe électrogène Cat
Moteur diesel Cat
Alternateur SR5
Panneau de commande EMCP 4
Circuit de refroidissement
Certifications
Votre fournisseur sûr
Service après-vente dans le monde entier

Spécifications produit pour C175-16 Tier 4 Final (60 Hz)

Spécifications de groupe électrogène

Spécifications du moteur

C175-16 Tier 4 Final (60 Hz) Équipement standard

Panneau de contrôle

  • - Avertissement/Arrêt avec témoin LED commun d'arrêt, avec voyants, pour les éléments suivants :
  • - Réglage de la vitesse
  • Face avant étanche
  • - Surrégime
  • Essai des témoins
  • - Arrêt d'urgence
  • Alternateur monté dirigé vers l'arrière
  • - Volts (L-L & L-N)
  • - Ampérage (par phase & en moyenne)
  • - Commande auto / marche / arrêt
  • Commande auto / marche / arrêt
  • Fonctionnement 24 V CC
  • - Pression d'huile insuffisante
  • - Surintensité (50/51)
  • Coffret de surveillance local en option
  • - Température du liquide de refroidissement élevée.
  • Surrégime
  • - Séquence de phase de la génératrice
  • - Température du liquide de refroidissement trop basse
  • 12 entrées numériques programmables
  • kW (par phase, en moyenne & pour cent)
  • - Arrêt d'urgence
  • Mesure RMS CA exacte, triphasée, avec une précision de +/- 0,25 %
  • - Lien de données du module auxiliaire
  • Tensions CC
  • Niveau de liquide de refroidissement : sous-tension/surtension (27/59)
  • - Niveau du liquide de refroidissement bas
  • Commandes :
  • - Heures d'exploitation
  • Ampérage (par phase & en moyenne)
  • - température du liquide de refroidissement
  • - Tensions CC
  • kVAr (par phase, en moyenne & pour cent)
  • - kVA (par phase, en moyenne et pour cent)
  • - Sous-tension/surtension (27/59)
  • - Minuterie de refroidissement du moteur
  • Échec de démarrage (saturation au démarrage)
  • - tr/min
  • - kVAr/h (total)
  • Niveau de liquide de refroidissement bas (détecteur de liquide de refroidissement en option requis)
  • 4 sorties de relais programmables (formulaire A)
  • Facteur de puissance (par phase et en moyenne)
  • Puissance réactive déwattée (kVAr) (32RV)
  • Bouton d'arrêt d'urgence
  • - Fréquence (Hz)
  • Sur-fréquence/sous-fréquence (81 sur-f./sous-f.)
  • Volts (L-L & L-N)
  • Avertissement/arrêt avec témoin LED commun d'arrêt, avec voyants, pour les éléments suivants :
  • - Facteur de puissance (par phase et en moyenne)
  • 2 sorties numériques programmables
  • - acquittement d'alarme
  • - Lien de données client (Modbus RTU)
  • - Face avant étanche
  • - Alarmes textuelles/descriptions d'événements
  • Indications numériques :
  • Minuterie de refroidissement du moteur
  • 6 entrées numériques programmables
  • - Échec de démarrage (saturation au démarrage)
  • Liaison de données client (Modbus RTU)
  • - Démarrage par cycle moteur
  • 2 sorties PWM programmables
  • - Surrégime
  • kVAr/h (total)
  • Faible pression d'huile
  • - Sur-fréquence/sous-fréquence (81 sur-f./sous-f.)
  • Liaison de données du module auxiliaire
  • Température du liquide de refroidissement basse
  • 16 sorties numériques programmables
  • - kVAr (par phase, en moyenne et pour cent)
  • kVA (par phase, en moyenne et pour cent)
  • - kW (par phase, en moyenne et pour cent)
  • Liaison de données en série du coffret de surveillance de série
  • EMCP 4.2B
  • 2 sorties de relais programmables (formulaire C)
  • Température du liquide de refroidissement
  • - KW/h (total)
  • Heures de fonctionnement
  • - Puissance réactive déwattée (kVAr) (32RV)
  • Relais de protection programmables :
  • tr/min
  • - Essai des témoins
  • 3 sorties analogiques programmables
  • Surintensité (50/51)
  • Acquittement d'alarme
  • - Température du liquide de refroidissement élevée
  • - Puissance déwattée (kW) (32)
  • KW/h (total)
  • Température du liquide de refroidissement élevée
  • - Échec de démarrage (saturation au démarrage)
  • Communications
  • - Niveau de liquide de refroidissement bas (détecteur de liquide de refroidissement en option requis)
  • Démarrage par cycle moteur
  • Contrôleur EMCP 4.2B incluant les éléments suivants :
  • Puissance déwattée (kW) (32)
  • - Mesure RMS CA exacte, triphasée, avec une précision de +/-0,25 %
  • Fréquence (Hz)
  • - Fonctionnement 24 V CC
  • Alarmes texte / descriptions d'incidents
  • 3 entrées analogiques programmables
  • Réglage de la vitesse
  • - Pression d'huile insuffisante

Circuit de refroidissement

  • Groupe du radiateur livré démonté
  • Protections du ventilateur et de la courroie
  • Refroidissement SCAC
  • Capteur de liquide de refroidissement - (2 x livrés démontés : 1/4-18 et 1/2-14 NPTF)
  • Canalisation de vidange du liquide de refroidissement avec vannes

Circuit d'échappement

  • Le module de dosage CEM présente les caractéristiques suivantes :
  • CEM isolé
  • Filtre DEF
  • Module de dosage CEM
  • Faisceau entre le module de dosage et le CEM
  • Filtre à air
  • Protection antigel
  • 120 Vca
  • Collecteur d'échappement sec
  • Sorties à bride au niveau du CEM : intérieur (21,2") et extérieur (25")
  • Conduites de DEF chauffées et d'air entre le module de dosage et le CEM

Circuit de carburant

  • Filtres à carburant secondaires/tertiaires
  • Eau du filtre à carburant primaire / séparateur eau/carburant
  • 3 filtres, livrés démontés : peuvent être montés sur les longerons de châssis (nécessite un flexible fourni par le concessionnaire)
  • 10 microns, type à visser
  • 3 filtres montés sur le moteur
  • 4 microns, type à visser
  • 10 microns, type à visser

Alternateur et équipements

  • Le régulateur de tension numérique Caterpillar (CDVR) inclut :
  • Aimant permanent
  • (MV) Connexions des barres omnibus, boîtier de sortie côté droit, entrée de câble inférieure : - Modèles 60 Hz : Disposition d'orifices conforme à la norme NEMA
  • Isolation de classe H NEMA, élévation de température de classe F à une température ambiante de 40 °C (105 °C en application principale et 130 °C en application de secours)
  • Suppression des RFI
  • Alternateurs sur châssis 3000 (MT/BT)
  • 6 câbles
  • Fonctionnalité de statisme réactif
  • Élévation de température de classe H à une température ambiante de 40 °C (125 °C en application principale et 150 °C en application de secours)
  • Bobinage sur gabarit
  • Détection de tension triphasée
  • Modes KVAR / PF
  • Boîtier de sortie côté droit, entrée de câble inférieure
  • Pôle saillant, triphasé, sans balai
  • Résistance de chauffage anti-condensation
  • RTD du stator en platine IEC (coefficient de température 0,00385)
  • Surveillance à diodes de l'excitateur
  • Alternateurs sur châssis 1800 (BT/MT)
  • Limiteur d'excitation mini/maxi
  • (LV) Connexions de barre omnibus, point mort haut monté, entrée de câble supérieure. Modèles 60 Hz : disposition d'orifices conforme à la norme NEMA
  • Isolation de la classe H NEMA

Système de régulation

  • ADEM A4
  • Arrêt redondant (protection contre le surrégime via un double système de détection de la vitesse)

Système de lubrification

  • Filtre à huile, goulotte de remplissage et jauge baïonnette
  • Pompe de graissage à engrenage
  • Refroidisseur d'huile de lubrification intégré
  • Huile de graissage
  • Prélubrification requise lors d'applications principales et continues, en option pour des applications de secours
  • Canalisations et vanne de vidange d'huile
  • Évacuation des fumées

Montage

  • Batteries et rehausse de batterie avec câbles
  • Coupe-batterie
  • Silentblocs antivibrations en caoutchouc (livrés démontés)
  • Doubles démarreurs électriques 24 V
  • Rails : moteur / alternateur

Instructions d'entretien

  • Deux inspections d'entretien préventif

Normal

  • * Pour les applications HT, le client doit fournir un détecteur secondaire 120 V, un détecteur de courant secondaire 5 A et un faisceau entre le groupe électrogène et l'EMCP4.3 (schéma fourni). Le CDVR est installé au mur.
  • Peinture : Caterpillar Yellow avec glissières et radiateur noir brillant
  • *Pour le panneau de commande EMCP4.3 : comprend un panneau de commande avec montage mural, livré démonté, devant être monté par le client, et un faisceau d'interconnexion de 7,5 mètres.
  • Entretien côté droit (sauf pour les modèles 60 Hz : entretien côté gauche
  • Rotation standard SAE
  • Volant et carter de volant - SAE n° 00

Circuit d'admission d'air

  • Filtre à air ; 4 x cartouches à élément simple avec indicateur(s) d'entretien.
  • Filtre à air mono-étagé

C175-16 Tier 4 Final (60 Hz) Options

Circuit d'admission d'air

  • Filtre à air mono-étagé

Panneaux de commande

  • Options d'interface client
  • Emplacement de la connexion CA et CC du client : BT / MT
  • EMCP 4.3 et EMCP 4.4 (ensembles basse tension pour châssis 1 800 requis)
  • Réglage de la vitesse à distance
  • Surveillance Modbus des ensembles
  • Porte de panneau anti-vandalisme
  • Arrêt d'urgence : à utiliser uniquement avec des alternateurs montés sur châssis 3000 et équipés de l'EMCP4.3
  • Surveillance de la température de l'alternateur
  • Emplacement de montage de l'EMCP - BT/ MT (alternateur de châssis 1800 requis)
  • Module de répartition des charges
  • Régulateur de répartition des charges / plaque auxiliaire et boîtier auxiliaire (BT)
  • Modules de coffret de surveillance

Circuit de refroidissement

  • Circuits SCAC
  • Ensemble radiateur
  • Radiateurs à distance
  • Refroidisseur de carburant

Cheminée d'échappement

  • Collecteurs d'échappement

Circuit de carburant

  • Filtre à carburant primaire

Normal

  • Peinture : couleurs autres que Jaune Caterpillar ou peintures hautes performances
  • Emblème US AID

Alternateur et équipements

  • Transformateurs de courant différentiels - (catégorie 5, 9 et 15 kV)
  • Kit de résistances de chauffage
  • Alternateurs 480 V (MT) 60 Hz, triphasés, 1800 tr/min, FW, PM, 6 câbles, inclinaison = 0,6667 - châssis 1800, 3000
  • Thermostat pour résistance de chauffage
  • Alternateurs 480 V (BT) 60 Hz, triphasé, 1800 tr/min, FW, PM, 6 câbles, inclinaison = 0,6667 - châssis 1800

Instruments

  • Faisceau - Interconnexion ECM
  • Pyromètre et thermocouples

Système de lubrification

  • Pompe de prélubrification électrique
  • Huile de graissage
  • Carter d'huile standard
  • Robinet de vidange de carter d'huile
  • Filtres à huile
  • Réchauffeur d'huile de lubrification

Systèmes de carter

  • Clapets de décharge d'explosion

Montage

  • Isolateurs de vibrations de type ressort
  • Silentblocs antivibrations en caoutchouc
  • Isolateurs de vibrations IBC, livrés démontés

Connexions d'alimentation

  • 5 000 A, 3 pôles, disjoncteurs 100 % UL nominal
  • Barres omnibus (BT) installées sur le côté / à l'arrière
  • Options de connexion d'alimentation MT : barres omnibus installées sur le côté / à l'arrière de l'alternateur de châssis 1800 - Barre omnibus Nema MV gauche - Barre omnibus Nema MT droite
  • Disjoncteurs 5 000 A, 3 pôles, conformes à la norme IEC
  • Connexions des barres omnibus (BT) du montant central
  • Masse neutre : (MT)
  • Options d'entrée de câbles (BT)
  • Connexions de disjoncteur Masterpact
  • Faisceau du disjoncteur
  • Caches de connexions d'alimentation
  • Options d'entrée de câbles : châssis 1800 (MT)
  • Ensemble de commandes (BT) : enceintes
  • Disjoncteurs (BT) installés sur ensemble en option
  • Disjoncteurs 4 000 A, 3 pôles, 100 % UL nominal
  • Disjoncteurs 4 000 A, 3 pôles, conformes à la norme IEC

Outils d'entretien - groupes vireurs

  • HR. commande - groupe pneumatique
  • Groupe moteur
  • Groupe manuel
  • Air moteur alimenté

Tests / rapports spéciaux

  • Rapport standard d'analyse des vibrations torsionnelles (TVA) du groupe électrogène
  • Rapport personnalisé de TVA du groupe électrogène
  • Test de charge moteur standard
  • Rapport d'essai PGS à un facteur de puissance de 0,8
  • Rapport de test d'alternateur
  • Rapport d'essai PGS à un facteur de puissance de 1,0
  • Test de consommation de carburant

Démarrage/chargement

  • Ensemble de batteries à usage intensif avec rehausse
  • Ensemble de câblage du réchauffeur d'eau des chemises
  • Réchauffeurs d'eau des chemises
  • Boîtier de distribution électrique 24 V
  • Chargeurs de batterie 35 et 50 A
  • Couvercles d'emplacement du démarreur
  • Démarreur électrique 24 V
  • Démarreur pneumatique
  • Groupe de batteries 24 V - sèches

Découvrez comment C175-16 Tier 4 Final (60 Hz) soutient la comparaison avec des produits fréquemment comparés.

Outils et aide d'experts à chaque étape

Solutions de puissance personnalisées

Nous adaptons chaque composant pour développer un système avec les équipements et options de performance adaptés à votre application spécifique et aux normes régionales.

En savoir plus

Specsizer

La division Electric Power (énergie électrique) de Caterpillar est impatiente de vous présenter notre tout dernier logiciel de dimensionnement de groupe électrogène, Electric Power SpecSizer Cat®.

En savoir plus

Industries de l'énergie électrique

Qu'il s'agisse de groupes électrogènes au fioul ou au gaz, ou encore de systèmes conçus sur mesure, notre réseau de concessionnaires experts a celui dont vous avez besoin.

En savoir plus

TROUVER LES STOCKS DISPONIBLES DANS VOTRE RÉGION ET LA RÉSERVE 24/7

Nous sommes spécifique au développement et à la livraison de production d’énergie qui répondent à vos besoins, quelle que soit l’application.

En savoir plus

Brochures de produits et bien plus encore prêts à être téléchargés !

Des spécifications complètes, des brochures de produits et bien plus encore. Inscrivez-vous ci-dessous pour obtenir des informations supplémentaires. Ou, pour un accès instantané, Ignorer ce formulaire.


Découvrez les offres disponibles pour  C175-16 Tier 4 Final (60 Hz)

Afficher davantage d'offres
