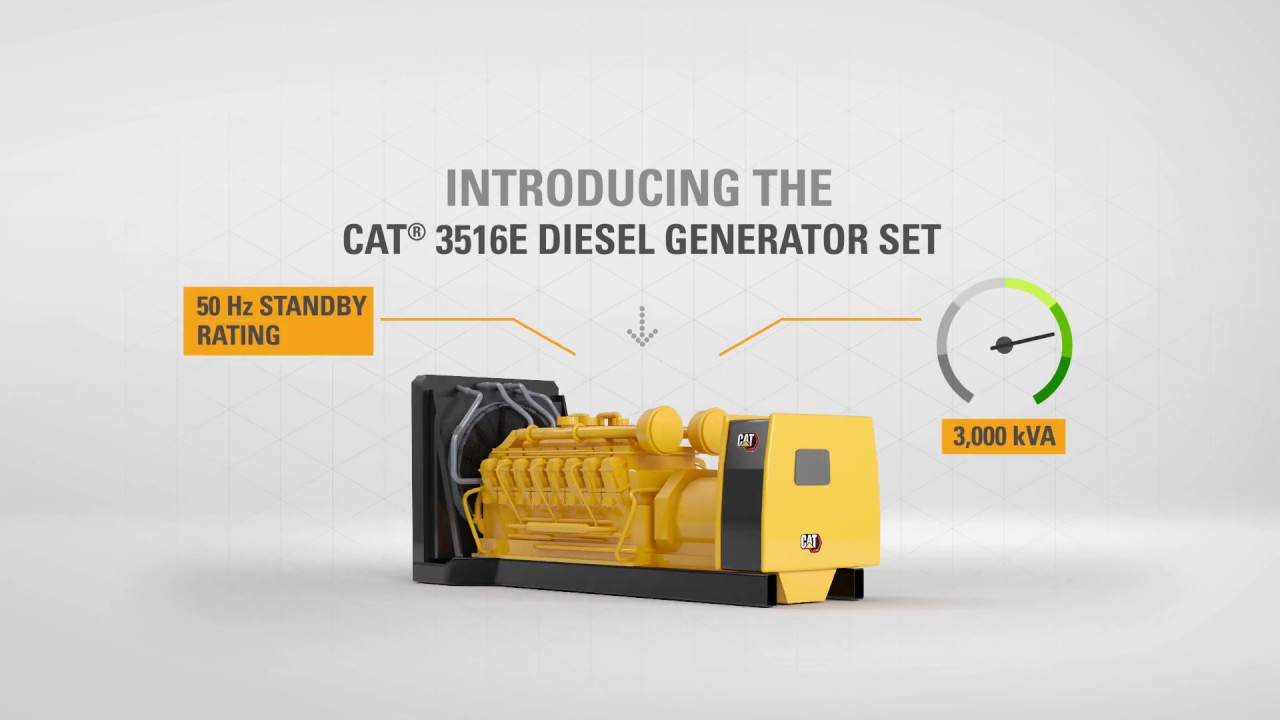

3516E (50 Hz) Dieselgeneratorsets

Productspecificaties voor 3516E (50 Hz)

3516E (50 Hz) Standaarduitrusting

Luchtinlaatsysteem

• Luchtfilter

• Enkel element, type bus, met service-indicator

Bedieningspaneel

• Milieuvriendelijk afgedichte voorkant

• Waarschuwing/uitschakeling met gemeenschappelijke LED-indicatie van uitschakelingen voor:

• Overtoeren

• tpm

• Generatorfasevolgorde

• Noodstopdrukknop

• Digitale indicatie voor:

• Tekstbeschrijvingen van alarm/gebeurtenis

• 2 programmeerbare digitale uitgangen

• Reactief vermogen (kVAr) achteruit (32 RV)

• Vermogen (kW) achteruit (32)

• Storing bij starten (overmatig getornd)

• Paneellampjes

• Toerental afstellen

• Oliedruk (psi, kPa of bar)

• Laag koelvloeistofpeil

• Op de generator gemonteerd - naar achteren gericht

• Te hoge/te lage frequentie (81 o/u)

• Lampjestest

• True-RMS wisselstroomdosering, 3 fasen, nauwkeurigheid +/-2%

• Lage koelvloeistoftemperatuur

• Arbeidsfactor (per fase en gemiddeld)

• Frequentie (Hz)

• Te hoge stroom (50/51)

• Hoge koelvloeistoftemperatuur

• Gelijkspanning

• 6 programmeerbare digitale ingangen

• Koelvloeistoftemperatuur

• 24 V gelijkspanningsbedrijf

• Stroomsterkte (per fase en gemiddeld)

• Noodstop

• Alarm bevestigen

• Programmeerbare functies voor beschermingsrelais:

• 2 programmeerbare relaisuitgangen (type C)

• EMCP 4.2B

• Gegevensverbinding van seriële waarschuwingsinrichtingsmodule

• Bedieningselementen:

• kW/uur (totaal)

• kW (per fase, gemiddeld en percentage)

• Motorafkoeltimer

• Bedrijfsuren

• EMCP 4 generatorsetregelaar

• V (L-L en L-N)

• Motorcyclus tornen

• Communicatie:

• kVAr (per fase, gemiddeld en percentage)

• EMCP 4.2B-controller omvat:

• Gegevensverbinding van klant (Modbus RTU)

• Te hoge/te lage spanning (27/59)

• Lage oliedruk

• kVA (per fase, gemiddeld en percentage)

• kVAr/uur (totaal)

• 4 programmeerbare relaisuitgangen (type A)

• Gegevensverbinding accessoire-module

Uitlaat

• Uitlaatflens

Brandstof

• Brandstofvoorfilter met waterafscheider

Generator

• IP23-beveiliging

• Sluit aan op de prestaties en de vermogenskenmerken van Cat motoren

Vermogensuitschakeling

• Stroomrail

Starten/Laden

• Zwaar uitgevoerd startsysteem

• Laaddynamo

Koelsysteem

• Caterpillar Extended Life koelvloeistof

• Radiateurventilator en ventilatoraandrijving

• Ventilator en riemkappen

• JWAC

• Koelvloeistofaftapleiding met klep

• Koelvloeistofpeilsensoren

Koeling

• In pakket gemonteerde radiateur

Uitlaatsysteem

• Droog uitlaatspruitstuk

• Uitlaten met flens

Brandstofsysteem

• Secundaire brandstoffilters

• Brandstofontluchtingspomp

• Brandstofkoeler, niet inbegrepen bij pakketten zonder radiateur

• Flexibele brandstofleidingen - los meegeleverd

Generatoren en uitrustingsstukken

• Interne bekrachtiging (IE)

• 6 draden

• Stroomrailaansluitingen, middenboven gemonteerd, kabelingang aan de bovenkant

• Standaardgatenpatroon IEC

• Willekeurig gewikkeld

• 3 fasen, borstelloos, uitstekende pool

• Wikkelingstemperatuurdetectoren

• Isolatie NEMA klasse H, klasse H temperatuurstijging bij omgevingstemperatuur van 40 °C (125 °C primair/150 °C stand-by)

• Generatorsetpakketten omvatten de digitale Caterpillar spanningsregelaar (Digital spanning Regulator; CDVR). De CDVR bevat reactieve afnamemodus, 3-fasige spanningsdetectie, kVA R/PF-modi, RFI-onderdrukking, min/max bekrachtiger

Regelsysteem

• ADEM™ III

Documentatie

• Onderdelenboek

Smeersysteem

• Smeerolie

• Oliefilter, vulpijp en peilstok

• Afvoer van dampen

• Olieaftapleidingen en -klep

• Smeeroliepomp van het tandwieltype

• Integrale smeeroliekoeler

Montagesysteem

• Rubberen antitrillingssteunen - los meegeleverd

• Stroomrails - motor-/generator-/radiateurbevestiging

Start-/Oplaadsysteem

• Accu en accuframe met kabels

• Elektrische startmotor 24 V

• Accuschakelaar

Algemeen

• Rechterhandbediening

• Lak: Caterpillar Yellow met hoogglans zwarte rails en radiateur

• Vliegwiel en vliegwielhuis - SAE-nr. 00

• Standaarddraairichting volgens SAE

3516E (50 Hz) Optionele uitrusting

Luchtinlaatsysteem

• Luchtinlaatbescherming

• Luchtfilters in zware uitvoering

• Op afstand bediende luchtinlaatadapters

• Luchtfilters met twee elementen

Onderbrekers

• Kabelingangsopties

• Bedieningspakket voor omkastingen

• Optionele voedingsaansluitingen stroomrail

• EMAX-Onderbrekers

• Lading uitwerpen; standaardgaten IEC

• Centraal gemonteerde railafsluitingen

• Uitschakelinrichtingen

Vermogensuitschakeling

• Onderbrekers, conform IEC

Bedieningspanelen

• Externe kastklemmen

• Lokale bewaking en bewaking op afstand

• Stroomrailaansluitingen

• Regulateurs

• Bewakingsmodule voor generatortemperatuur

• Extra kast

• Schakelaar spanning omhoog/omlaag

• EMCP 4.3, EMCP 4.4

• EMAX-onderbrekeraansluitingen

• Taalopties

• Op afstand toerental afstellen

• Waarschuwingsinrichtingsmodules

• Optionele interfacemodules voor de klant

• Vandalismebestendige paneeldeur

Koelsysteem

• Optionele inserpentine in-radiateurs

• Meters voor waterpeilschakelaar

• Warmtewisselaars

• Radiateurkanaalflenzen

Europese certificeringen

• EU-conformiteitsverklaring

Uitlaatsysteem

• Uitlaatdempers

• Installatieset voor wanddoorvoer

• Flexibele koppelingen

• Montagesets uitlaatdemper

Brandstofsysteem

• Brandstofkoelers

• Brandstofvoorfilter

Generatoren en uitrustingsstukken

• 3 fasen, willekeurig gewikkeld, interne bekrachtiging

• Interne bekrachtiging (IE)

• Willekeurig gewikkeld

• Hellingshoek: 0,6667

• Optionele generatoren

• Aantal draden: 6

• 3 fasen, 380 / 400 / 415 / 3300 / 6600 / 10.000 / 10.500 / 11.000 V


Instrumenten

• Thermokoppels

• Pyrometers en thermokoppels

Smeersysteem

• Handmatige carterpompen voor voorsmering

• Oliepeilregelaar

• Elektrische voorsmeerpompen

Montagesysteem

• Trillingsisolatoren, geveerd

• IBC-trillingsisolatoren

Beschermingssysteem

• Explosieontlastkleppen

Speciale testen/rapporten

• PGS-testrapport bij arbeidsfactor 0,8

• CSA-test en -certificering

• Certificaat neutrale massa

• PGS-testrapport bij arbeidsfactor 1,0

• IBC seismische certificering

Start-/Oplaadsysteem

• Watermantelverwarmingen

• Etherstarthulpen

• Dubbele elektrische startmotoren, 24 V

• 24 V accuset - droog

• Laaddynamo's - 50 A

• Acculaders van 10 en 20 A

Algemeen

• Motorblokkeringsgroep
