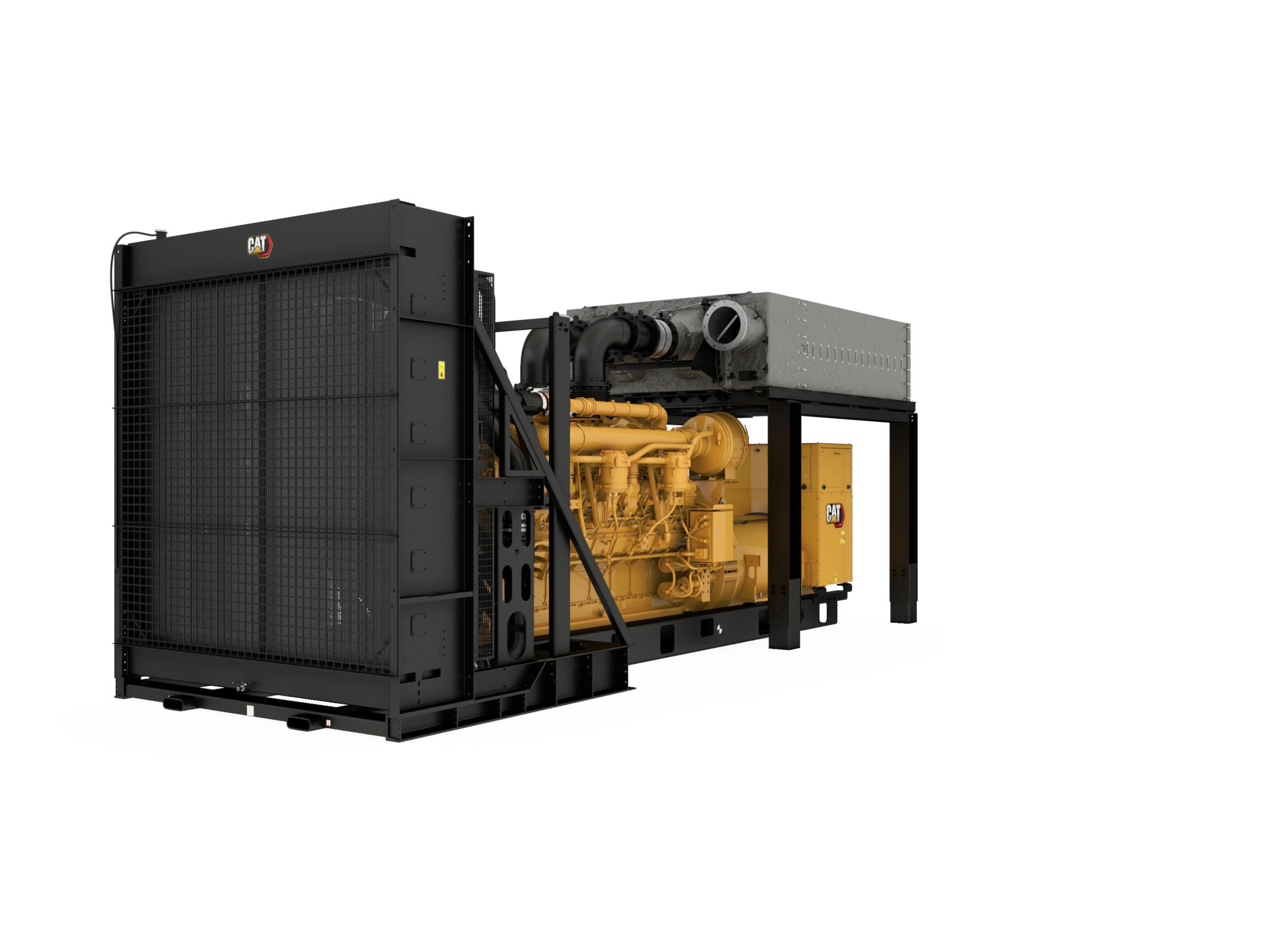

Dieselgeneratorsets 3516C Tier 4 Final (60 Hz)

Productspecificaties voor 3516C Tier 4 Final (60 Hz)

3516C Tier 4 Final (60 Hz) Standaarduitrusting

Luchtinlaatsysteem

• Luchtfilter; enkel element in huis

Koeling

• In pakket gemonteerde radiateur

Uitlaat

• Uitlaatflens

Bedieningspanelen

• Generatorfasevolgorde

• 1 programmeerbare digitale uitgang

• KAR/PF-modi

• Lage koelvloeistoftemperatuur

• PLC-functionaliteit

• Op de generator gemonteerd - naar achteren gericht

• Milieuvriendelijk afgedichte voorkant

• Generatorsetpakketten omvatten:

• Regeling automatisch/start/stop

• Gegevensverbinding van klant (Modbus RTU)

• Hoge koelvloeistoftemperatuur

• Waarschuwing/uitschakeling met gemeenschappelijke LED-indicatie van uitschakelingen voor:

• 0 True-RMS wisselstroomdosering, 3 fasen, nauwkeurigheid +/-2%

• Laag koelvloeistofpeil

• Bedrijfsuren

• kVAr (per fase, gemiddeld en percentage)

• RFI-onderdrukking

• Noodstop

• Digitale indicatie voor:

• Stroomsterkte (per fase en gemiddeld)

• Min/max bekrachtiger

• Aantal I/O varieert afhankelijk van geselecteerde opties

• Belastingshistogramfunctie

• Frequentie (Hz)

• Te hoge stroom (50/51)

• Oliedruk (psi, kPa of bar)

• Lampjestest

• Motorafkoeltimer

• Cat Connect

• kW-hr (totaal) - kVAr-hr (totaal)

• Bewaking van begrenzer en bekrachtigingsdiode

• Communicatie:

• Te hoge/te lage frequentie (81 o/u)

• 6 door klant programmeerbare digitale ingangen

• Bedieningselementen:

• Overtoeren

• IVR is inclusief reactieve afnamemodus

• Lage oliedruk

• tpm

• 24 V gelijkspanningsbedrijf

• V (L-L en L-N)

• Tekstbeschrijvingen van alarm/gebeurtenis

• 1 programmeerbare relaisuitgang (type C)

• Regeling: snelheid aanpassen

• Reactief vermogen (kVAr) achteruit (32 RV)

• Arbeidsfactor (per fase en gemiddeld)

• Hoge koelvloeistoftemperatuur

• Gegevensverbinding accessoire-module

• Aanpasbare schermen

• 4 programmeerbare relaisuitgangen (type A)

• Caterpillar spanningsregelaar

• Programmeerbare functies voor beschermingsrelais

• Alarm bevestigen

• Te hoge/te lage spanning (27/59)

• Gelijkspanning

• kVA (per fase, gemiddeld en percentage)

• Storing bij starten (overmatig getornd)

• Motorcyclus tornen

• 3-fasige spanningsdetectie

• Koelvloeistoftemperatuur

• Gegevensverbinding van seriële waarschuwingsinrichtingsmodule

• Noodstopdrukknop

• Vermogen (kW) achteruit (32)

• kW (per fase, gemiddeld en percentage)

• 3 analoge ingangen

Brandstof

• Brandstofvoorfilter met waterafscheider

Generator

• Sluit aan op de prestaties en de vermogenskenmerken van Cat motoren

• IP23-beveiliging

Vermogensuitschakeling

• Stroomrail

Bedieningspaneel

• Cat ECS generatorsetregelaar

Koelsysteem

• Gecertificeerd standaard PGS-testrapport geleverd

Uitlaatsysteem

• Uitlaten met flens

• Droog uitlaatspruitstuk

Brandstofsysteem

• Brandstofkoeler, niet inbegrepen bij pakketten zonder radiateur

• Secundaire brandstoffilters

• Brandstofontluchtingspomp

• Flexibele brandstofleidingen - los meegeleverd

Algemeen

• Rechterhandbediening

• Caterpillar Yellow met hoogglans zwarte rails en radiateur

• Lak: Caterpillar Yellow behalve rails en radiateurs hoogglans zwart

• Vliegwiel en vliegwielhuis - SAE-nr. 00

• Standaarddraairichting volgens SAE

Generator en uitrustingsstukken

• Vormwikkeling

• Hoogspanning:

• Standaardgatenpatroon NEMA

• Isolatieklasse H, klasse F temperatuurstijging bij omgevingstemperatuur van 40 °C (105 °C primair/130 °C stand-by)

• Laagspanning: Willekeurig gewikkeld - interne bekrachtiging - wikkelingstemperatuurdetectoren - NEMA-klasse H isolatie, klasse H temperatuurstijging bij omgevingstemperatuur van 40 °C (125 °C primair/150 °C stand-by) - stroomrailaansluitingen, middenboven gemonteerd, kabelingang aan de bovenkant - NEMA-standaardgatenpatroon

• Permanentmagneetbekrachtiging (PMG)

• Middenspanning:

• 6 draden

• 3 fasen, borstelloos, uitstekende pool

• Stroomrailaansluitingen, verlengstuk rechts, kabelingang aan de onderkant

• Isolatie NEMA klasse H, klasse H temperatuurstijging bij omgevingstemperatuur van 40 °C (125 °C primair/150 °C stand-by)

• Permanentmagneetbekrachtiging (PMG)

• Anticondensatieverwarming

• Wikkelingstemperatuurdetectoren

Regelsysteem

• ADEM™ A3

Documentatie

• Onderdelenboek

Smeersysteem

• Integrale smeeroliekoeling

• Olieaftapleidingen en -klep

• Smeeroliepomp van het tandwieltype

• Afvoer van dampen

• Smeerolie

• Oliefilter, vulpijp en peilstok

Montagesysteem

• Stroomrails - motor-/generator-/radiateurbevestiging

• Antitrillingssteunen (los meegeleverd)

• Rubberen antitrillingssteunen - los meegeleverd

Startsysteem

• Accu en accuframe met kabels

• Laaddynamo van 45 A

• Elektrische startmotor 24 V

• Accuschakelaar

3516C Tier 4 Final (60 Hz) Optionele uitrusting

Regelsysteem

• EMCP 4.4

Luchtinlaatsysteem

• Filter met enkel element

• Luchtfilter met twee elementen

Uitlaat

• Uitlaatdempers

Generator

• Interne bekrachtiging (IE)

• Anti-condensatieverwarmer

• Extra grote en speciale generatoren

• Permanentmagneetbekrachtiging (PMG)

Koelsysteem

• Koelvloeistof

• Meters voor waterpeilschakelaar

• Standaardomgevingswaarde van radiateurs

• Optioneel geïnstalleerde ATAAC-radiateurs

• Optioneel geïnstalleerde radiateurs

• ATAAC-radiateurs met standaardomgevingswaarde

Vermogensuitschakeling

• Onderbrekers, UL-gecertificeerd

• Onderbrekers, conform IEC

Cartersysteem

• Geen explosieontlastkleppen

• Explosieontlastkleppen

• Ventilatiesysteem

Bedieningspanelen

• Software voor bewaking op afstand

• Digitale I/O-module

• Bewaking en beveiliging van generatortemperatuur

• Lastverdelingsmodule

Uitlaatsysteem

• Tier 4 schone-emissiemodule

• Flexibele koppelingen

• Flenzen

• Tier 4 schone-emissiemodulekits

• Uitlaatdempers

• Tier 4-doseringskast

• Flens- en uitlaatexpanders

• Onderdelen voor schone emissie

• Uitlaatoffset

• Y-adapters

• Elleboogstukken

Ophanging

• IBC-isolatoren

Starten/Laden

• Acculaders

• Zwaar uitgevoerd startsysteem

• Laaddynamo

• Luchtstartmotor met regeling en geluiddemper

• Extra grote accu's

Brandstofsysteem

• Brandstofvoorfilter

• Brandstofontluchtingspompen (Tier 4) - handmatig of elektrisch

Algemeen

• Automatische omschakelaars (ATS)

• De volgende opties verschillen per land en productconfiguratie:

• EEG-verklaring van overeenstemming

• Omkastingen: geluidgedempt, bescherming tegen slechte weersomstandigheden

• UL 2200-pakket

• AID-embleem (VS)

• Seismische certificering conform de geldende bouwnormen: IBC 2000, IBC 2003, IBC 2006, IBC 2009, CBC 2007

• EU-verklaring van overeenstemming (CE)

• Ingebouwde dubbelwandige brandstoftanks en brandstoftanks onder de basis, UL-gecertificeerd

• CSA-certificering

• Speciale lak (andere kleuren dan Caterpillar Yellow of hoogwaardige lakken)

• Ingebouwde brandstoftanks en brandstoftanks onder de basis

Generatoren en uitrustingsstukken

• Laagspanning/middenspanning: 380, 416, 440, 480, 600, 2400, 4160 V, 3 fasen, 1800 tpm, FW, PM, aantal draden = 6, hellingshoek = 0,6667: 1600, 1800-frame

• Generatorconversie

• Thermostaat voor Anticondensatieverwarming

• Dynamo, luchtfilter

• Differentieelstroomtransformatoren (DCT) 8,7 kV- en 15 KV-klassen

• Anticondensatieverwarmingskit

• Hoogspanning: 6300, 6600, 6900 V, 3 fasen, 1800 tpm, FW, PM, aantal draden = 6, hellingshoek = 0,6667: 2700-, 3000-frame

• Hoogspanning: 12.470, 13.200, 13.800 V, 3 fasen, 1800 tpm, FW, PM, aantal draden = 6, hellingshoek = 0,6667:2700, 300-frame

• Laagspanning/middenspanning: 380, 440, 480, 600 V, 3 fasen, 1800 tpm. RW, IE, aantal draden = 6, hellingshoek = 0,6667: 1600-frame

Instrumenten

• Pyrometer en thermokoppels

Smeersysteem

• Smeerolie in standaardbak

• Voorsmeerpompen

• Oliepeilregelaar

Montagesysteem

• IBC-trillingsisolatoren

• Trillingsisolatoren, geveerd

• Puck-stijl laagrendementisolatoren

Voedingsaansluitingen

• Massakabels tussen generator en klemmenkast

• Voedingsaansluitingen rechts

• 2700-frame, vierdraads, vier aansluitingen

• Neutrale massa-aansluitingen

• Centraal gemonteerde railafsluitingen

• Achterste voedingsaansluitingen

• Elektrische aansluitingen links

• Onderbrekers laagspanningscircuit

Speciale testen/rapporten

• PGS-testrapport bij arbeidsfactor 1,0

• IBC-certificering

• CSA-certificering (Canadian Standards Association)

• PGS-testrapport bij arbeidsfactor 0,8

• Brandstofverbruiktest van generatorset

• Testrapport van generator

• Torsietrillingsanalyserapporten

• Standaardmotortestlading

• OSHPD-certificering

• Brandstofverbruiktest

Starten en laden

• Watermantelverwarming

• Elektrische startmotoren

• Luchtstartmotoren

• Acculaders van 10, 20, 35 en 50 A

• Luchtdrukregelaar

• 24 V accuset - droog

• Motorblokkeringsmechanisme

• Afdekking van startmotor

Uitgebreide servicedekking

• Uitvoeringen platina, goud en zilver
