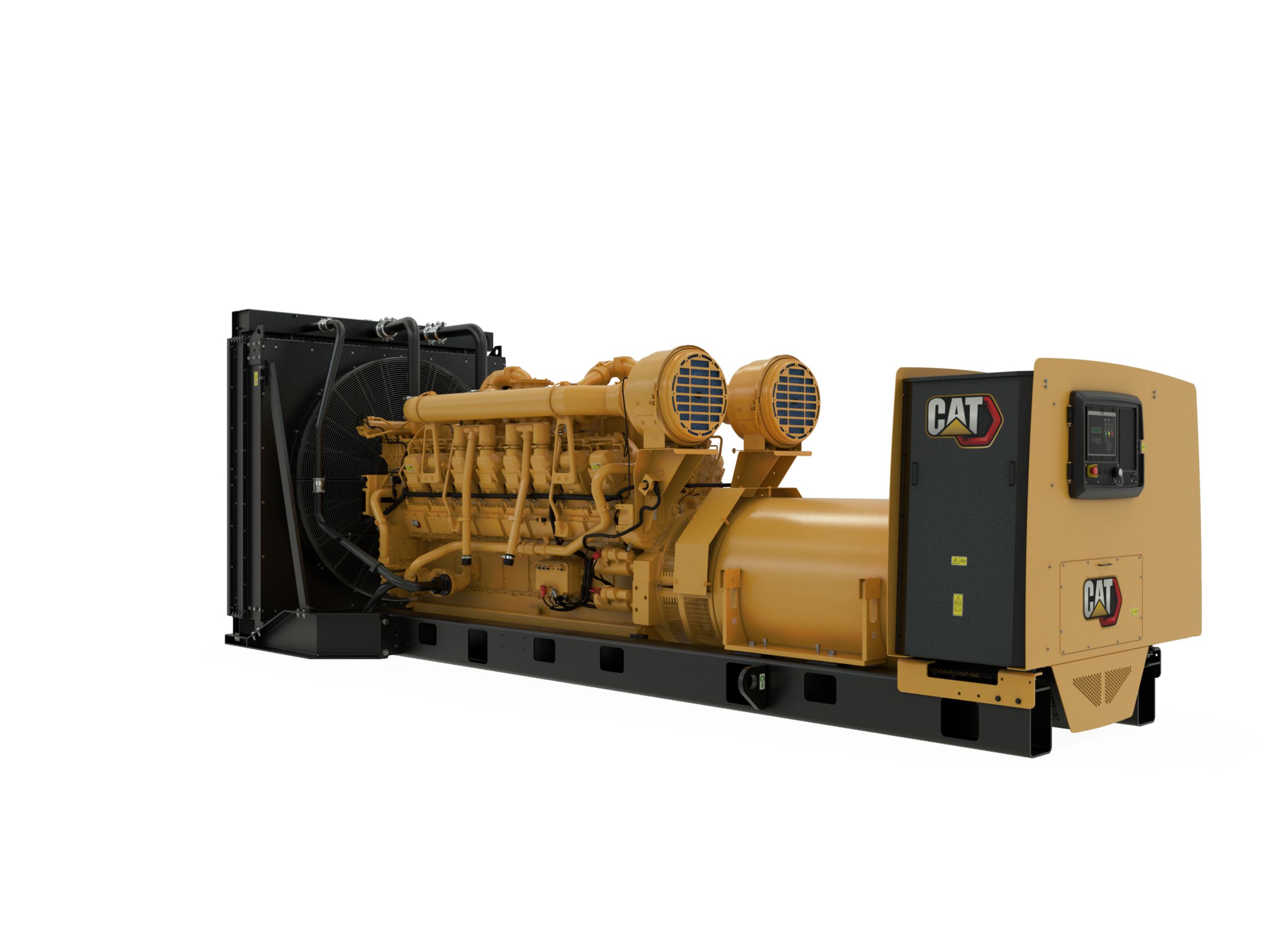

Dieselgeneratorsets 3516B (50 Hz) met pakket dat kan worden opgewaardeerd Dieselgeneratorset 1750-2250 kVA

3516B (50 Hz) met pakket dat kan worden opgewaardeerd

Kenmerken in één oogopslag

Cat generatorsetpakket
Dieselmotor van Cat
Dynamo SR5
Bedieningspaneel EMCP 4
Koelsysteem
Certificeringen
Eén veilige bron
Wereldwijde productondersteuning

Productspecificaties voor 3516B (50 Hz) met pakket dat kan worden opgewaardeerd

Specificaties generatorset

Motorspecificaties

Afmetingen generatorset

3516B (50 Hz) met pakket dat kan worden opgewaardeerd Standaarduitrusting

Luchtinlaatsysteem

  • Luchtfilter; enkel element in huis

Bedieningspanelen

  • Regeling automatisch/start/stop
  • Motorafkoeltimer
  • Milieuvriendelijk afgedichte voorkant
  • Noodstopdrukknop
  • Tekstbeschrijvingen van alarm/gebeurtenis
  • 24 V gelijkspanningsbedrijf
  • Bedieningselementen:
  • Montage van generator - naar achteren gericht
  • IVR bevat reactieve spanningsstatiek, 3-fasige spanningsdetectie, KVAR/PF-modi, RFI-onderdrukking, min./max. bekrachtiger.
  • Bewaking van begrenzer en bekrachtigingsdiode
  • Generatorsetpakketten zijn inclusief Caterpillar spanningsregelaar.
  • EMCP 4.2B
  • Toerental afstellen
  • Alarm bevestigen
  • Motorcyclus tornen
  • Belastingshistogramfunctie
  • Lampjestest
  • Digitale indicatie voor:
  • Aanpasbare schermen -0, true-RMS wisselstroomdosering, 3-fasen, nauwkeurigheid +/-2%
  • tpm
  • PLC-functionaliteit
  • Bedrijfsuren
  • Oliedruk (psi, kPa of bar)
  • Koelvloeistoftemperatuur
  • Gelijkspanning
  • Vermogensfactor (per fase en gemiddeld)
  • Volt (L-L en L-N)
  • kW (per fase, gemiddeld en percentage)
  • Ampèrage (per fase en gemiddeld)
  • Frequentie (Hz)
  • kVA (per fase, gemiddeld en percentage)
  • kVAr (per fase, gemiddeld en percentage)
  • Lage oliedruk - Hoge koelvloeistoftemperatuur
  • kVAr/uur (totaal)
  • Hoge koelvloeistoftemperatuur
  • Waarschuwing/uitschakeling met gemeenschappelijke LED-indicatie van uitschakelingen voor:
  • kW/uur (totaal)
  • Overtoeren
  • Lage koelvloeistoftemperatuur
  • Storing bij starten (overmatig getornd)
  • Noodstop
  • Te hoge/te lage spanning (27/59)
  • Generatorfasevolgorde
  • Laag koelvloeistofpeil
  • Programmeerbare functies voor beschermingsrelais:
  • 6 door klant programmeerbare digitale ingangen
  • Te hoge/te lage frequentie (81 o/u)
  • Reactief vermogen (kVA) achteruit (32 RV)
  • Gegevensverbinding van seriële waarschuwingsinrichtingsmodule
  • Vermogen (kW) achteruit (32)
  • Aantal I/O varieert afhankelijk van geselecteerde opties:
  • Te hoge stroom (50/51)
  • Cat Connect
  • 4 programmeerbare relaisuitgangen (type A)
  • Communicatie:
  • Gegevensverbinding van klant (Modbus RTU)
  • 1 programmeerbare digitale uitgang
  • 1 programmeerbare relaisuitgang (type C)
  • Gegevensverbinding accessoire-module
  • 3 analoge ingangen

Koelsysteem

  • Gecertificeerd standaard PGS-testrapport geleverd
  • ATAAC - 3516E-pakketradiateurs geïnstalleerd geleverd

Uitlaatsysteem

  • Droog uitlaatspruitstuk
  • Uitlaten met flens

Brandstofsysteem

  • Brandstofkoeler, niet inbegrepen bij pakketten zonder radiateur
  • Secundaire brandstoffilters
  • Brandstofontluchtingspomp
  • Flexibele brandstofleidingen - los meegeleverd

Universeel

  • Rechterhandbediening
  • Standaarddraairichting volgens SAE
  • Vliegwiel en vliegwielhuis - SAE-nr. 00
  • Caterpillar geel met hoogglans zwarte rails en radiateur

Generator en uitrustingsstukken

  • Busbaraansluitingen, verlengstuk rechts, kabelingang aan de onderkant
  • Hoogspanning:
  • Isolatie NEMA klasse H, klasse H temperatuurstijging bij omgevingstemperatuur van 40 °C (125 °C primair/150 °C stand-by)
  • Vormwikkeling
  • Interne bekrachtiging
  • Isolatie NEMA klasse H, klasse H temperatuurstijging bij omgevingstemperatuur van 40 °C (125 °C primair/150 °C stand-by)
  • 3 fasen, borstelloos, uitstekende pool
  • Middenspanning:
  • Standaardgatenpatroon NEMA
  • Permanentmagneet
  • Permanentmagneet
  • Wikkelingstemperatuurdetectoren
  • Isolatieklasse H, klasse F temperatuurstijging bij omgevingstemperatuur van 40 °C (105 °C primair/130 °C stand-by)
  • Wikkelingstemperatuurdetectoren
  • Laagspanning:
  • Vormwikkeling
  • 6 draden

  • Willekeurig gewikkeld
  • Anti-condensatieverwarming
  • Wikkelingstemperatuurdetectoren
  • Railaansluitingen, middenboven gemonteerd, kabelingang aan de bovenkant
  • Standaardgatenpatroon NEMA

Regelsysteem

  • ADEM A3

Documentatie

  • English

Smeersysteem

  • Integrale smeeroliekoeling
  • Smeerolie
  • Oliefilter, vulpijp en peilstok
  • Smeeroliepomp van het tandwieltype
  • Olieaftapleidingen en -klep
  • Afvoer van dampen

Bevestigingssysteem

  • Rails - motor-/generator-/radiateurbevestiging
  • Rubberen antitrillingssteunen (los meegeleverd)
  • Antitrillingssteunen (los meegeleverd)

Startsysteem

  • Elektrische startmotor 24 V
  • Laaddynamo van 45 A
  • Accuschakelaar
  • Accu en accuframe met kabels

3516B (50 Hz) met pakket dat kan worden opgewaardeerd Optionele uitrusting

Regelsysteem

  • EMCP 4.3, EMCP 4.4
  • Controller: [ ] EMCP 4.2 [ ] EMCP 4.3 [ ] EMCP 4.4
  • Plaatselijke waarschuwingsinrichtingsmodule: [ ] NFPA 110 [ ] Aangepast

Luchtinlaatsysteem

  • Luchtfilter met twee elementen
  • Filter met enkel element

Motoropties

  • Luchtfilter: [ ] Luchtfilters met enkel element [ ] Luchtfilter met twee elementen [ ] Luchtfilters in zware uitvoering
  • Acculader: [ ] 10A [ ] 20A [ ] 35A
  • Starthulpmiddelen: [ ] Watermantelverwarmer, 220 V 50 Hz
  • Uitlaatdemper: [ ] industriële klasse
  • Startmotoren: [ ] Standaard [ ] Zware uitvoering
  • Accu's: [ ] Standaard (1400 CCA) [ ] Zware uitvoering (2800 CCA)

Koelsysteem

  • Standaardomgevingswaarde van radiateurs
  • Koelvloeistof
  • Optioneel geïnstalleerde radiateurs
  • Optioneel geïnstalleerde ATAAC-radiateurs
  • Meters voor waterpeilschakelaar
  • ATAAC-radiateurs met standaardomgevingswaarde

Cartersysteem

  • Ventilatiesysteem
  • Geen explosieontlastkleppen
  • Explosieontlastkleppen

Uitlaatsysteem

  • Y-adapters
  • Flenzen
  • Tier 4 schone-emissiemodulekits
  • Onderdelen voor schone emissie
  • Flens- en uitlaatexpanders
  • Flexibele koppelingen
  • Uitlaatoffset
  • Uitlaatdempers
  • Tier 4-doseringskast
  • Tier 4 schone-emissiemodule
  • Elleboogstukken

Dynamo's

  • Temperatuurstijging (bij omgevingstemperatuur hoger dan 40 °C): [ ] 150°C [ ] 125°C [ ] 105°C [ ] 80°C

Vermogensuitschakeling

  • Vermogensuitschakeling: [ ] Rail [ ] Stroomonderbreker
  • Uitschakelinrichting met stroomonderbreker: [ ] LSI [ ] LSIG [ ] LSIG-P
  • Stroomonderbreker: [ ] 2000 A [ ] 2500 A [ ] 3200 A [ ] 4000 A

Brandstofsysteem

  • Brandstofontluchtingspompen (Tier 4) - handmatig of elektrisch
  • Brandstofvoorfilter

Verlengd servicecontract (ESC)

  • Verlengd servicecontract (ESC): [ ] 2 jaar [ ] 3 jaar [ ] 5 jaar

Universeel

  • Speciale lak (andere kleuren dan Caterpillar geel of hoogwaardige lakken)
  • AID-embleem (VS)

Generatoren en uitrustingsstukken

  • Generatorconversie
  • Anti-condensatieverwarming
  • Dynamo, luchtfilter
  • Laagspanning/middenspanning: 380/400/415 volt, 3 fasen, 1500 tpm. RW, IE, aantal draden = 6, hellingshoek = 0,6667: 1600-frame
  • Differentieelstroomtransformatoren (DCT)
  • Differentieelstroomtransformatoren (DCT) 8,7 kV- en 15 KV-klassen
  • Thermostaat voor anti-condensatieverwarming
  • Laagspanning/middenspanning: 380/400/415 volt, 3 fasen, 1500 tpm. RW, PM, aantal draden = 6, hellingshoek = 0,6667: 1600- en 1800-frames

Instrumenten

  • Pyrometer en thermokoppels

Smeersysteem

  • Oliepeilregelaar
  • Voorsmeerpompen
  • Smeerolie in standaardbak

Bevestigingssysteem

  • Puck-stijl laagrendementisolatoren
  • IBC-trillingsisolatoren
  • Trillingsisolatoren, geveerd

Voedingsaansluitingen

  • Neutrale massa-aansluitingen
  • Centraal gemonteerde busbar
  • Voedingsaansluitingen rechts
  • Elektrische aansluitingen links
  • 2700-frame, vierdraads, vier aansluitingen
  • Massakabels tussen generator en klemmenkast
  • Laagspanningsstroomonderbrekers
  • Achterste voedingsaansluitingen

Speciale testen/rapporten

  • Torsietrillingsanalyserapporten
  • Brandstofverbruiktest van generatorset
  • PGS-testrapport bij arbeidsfactor 1,0
  • Brandstofverbruiktest
  • Standaardmotortestlading
  • IBC-certificering
  • OSHPD-certificering
  • CSA-certificering (Canadian Standards Association)
  • PGS-testrapport bij arbeidsfactor 0,8
  • testrapport van generator

Starten en laden

  • Acculaders van 10, 20, 35 en 50 A
  • Luchtstartmotoren
  • Luchtdrukregelaar
  • Elektrische startmotoren
  • Afdekking van startmotor
  • Watermantelverwarmingen
  • Motorblokkeringsmechanisme
  • 24 V accuset - droog

Uitgebreide servicedekking

  • Uitvoeringen platina, goud en zilver
