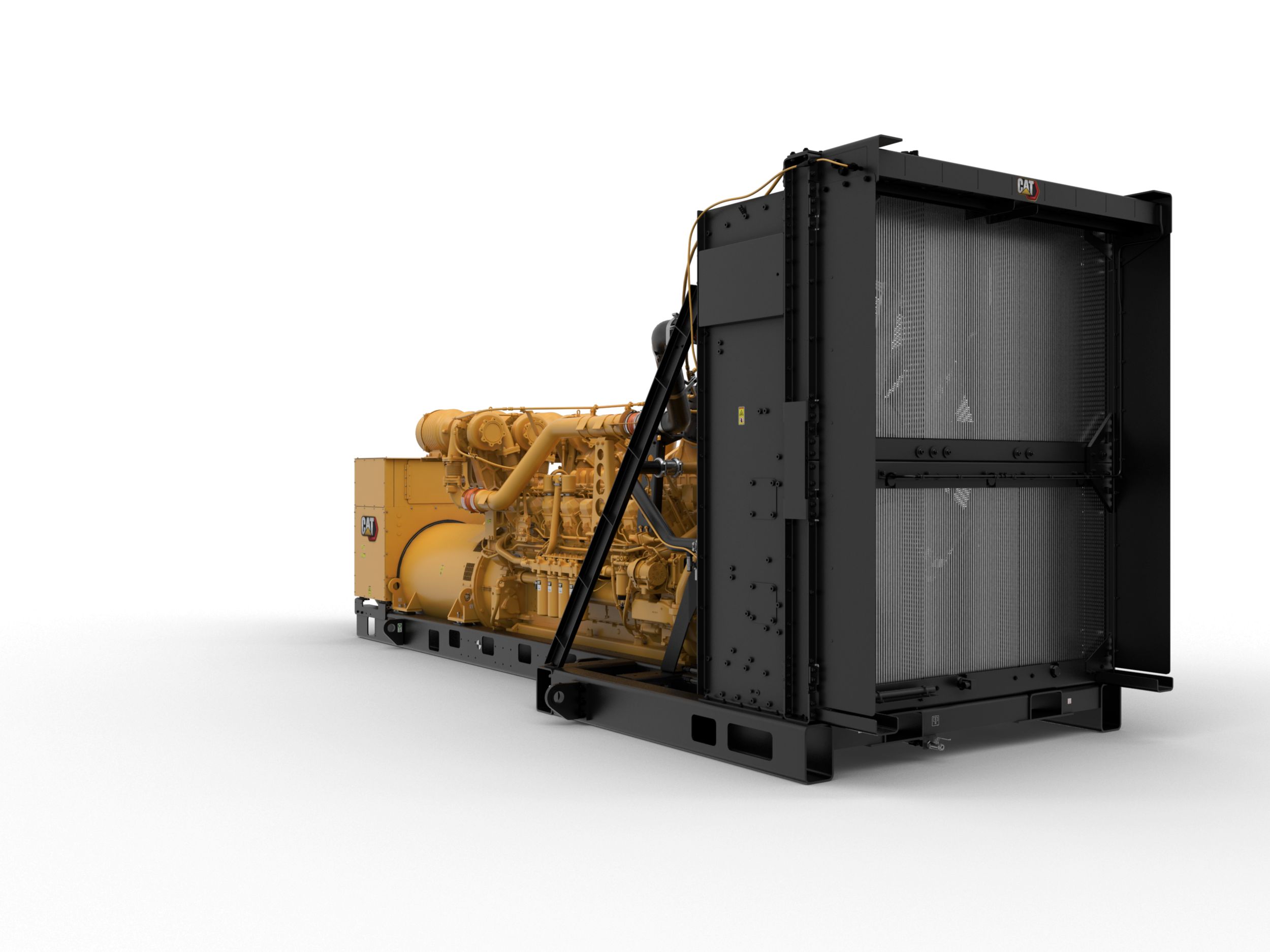

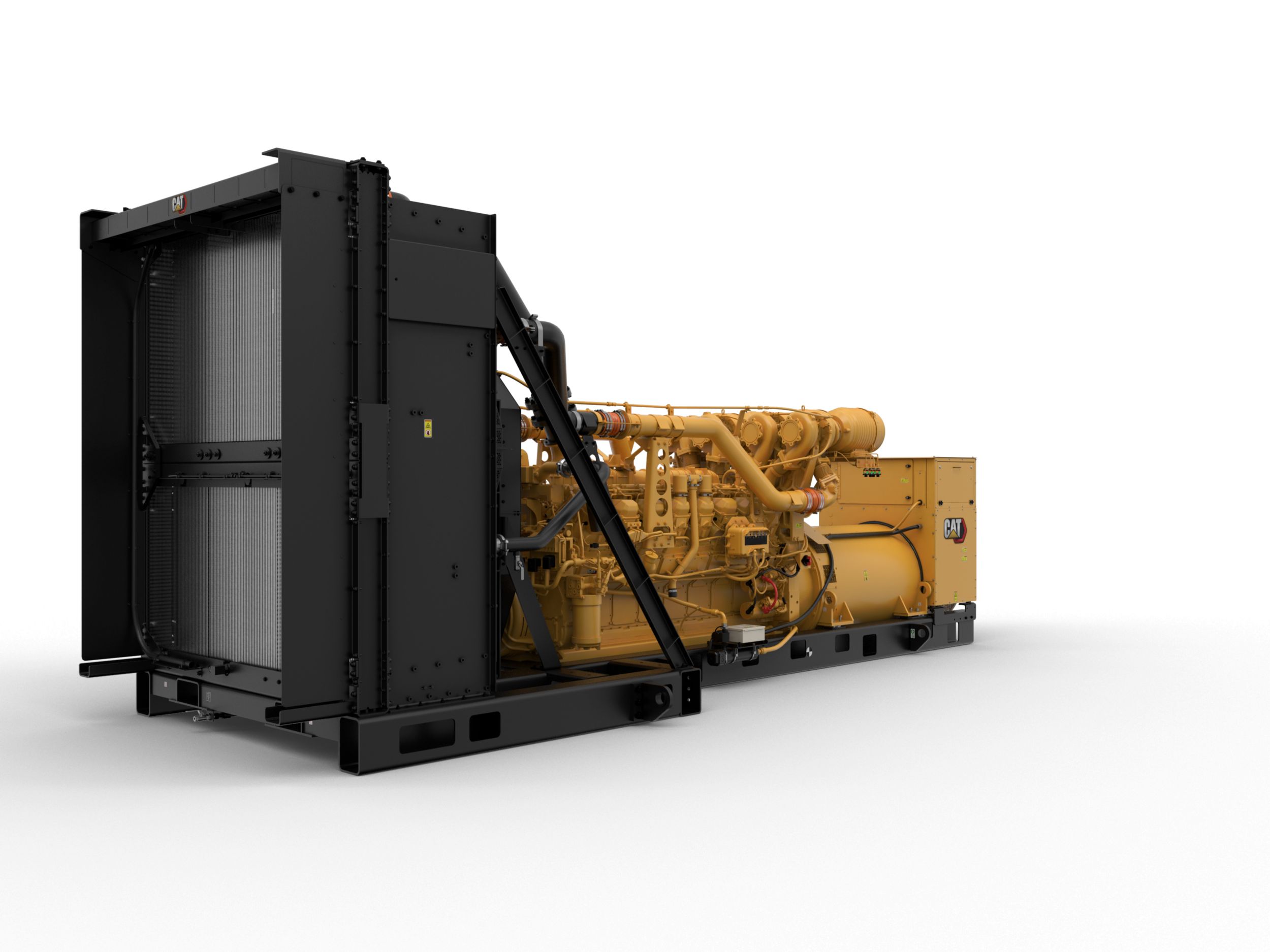

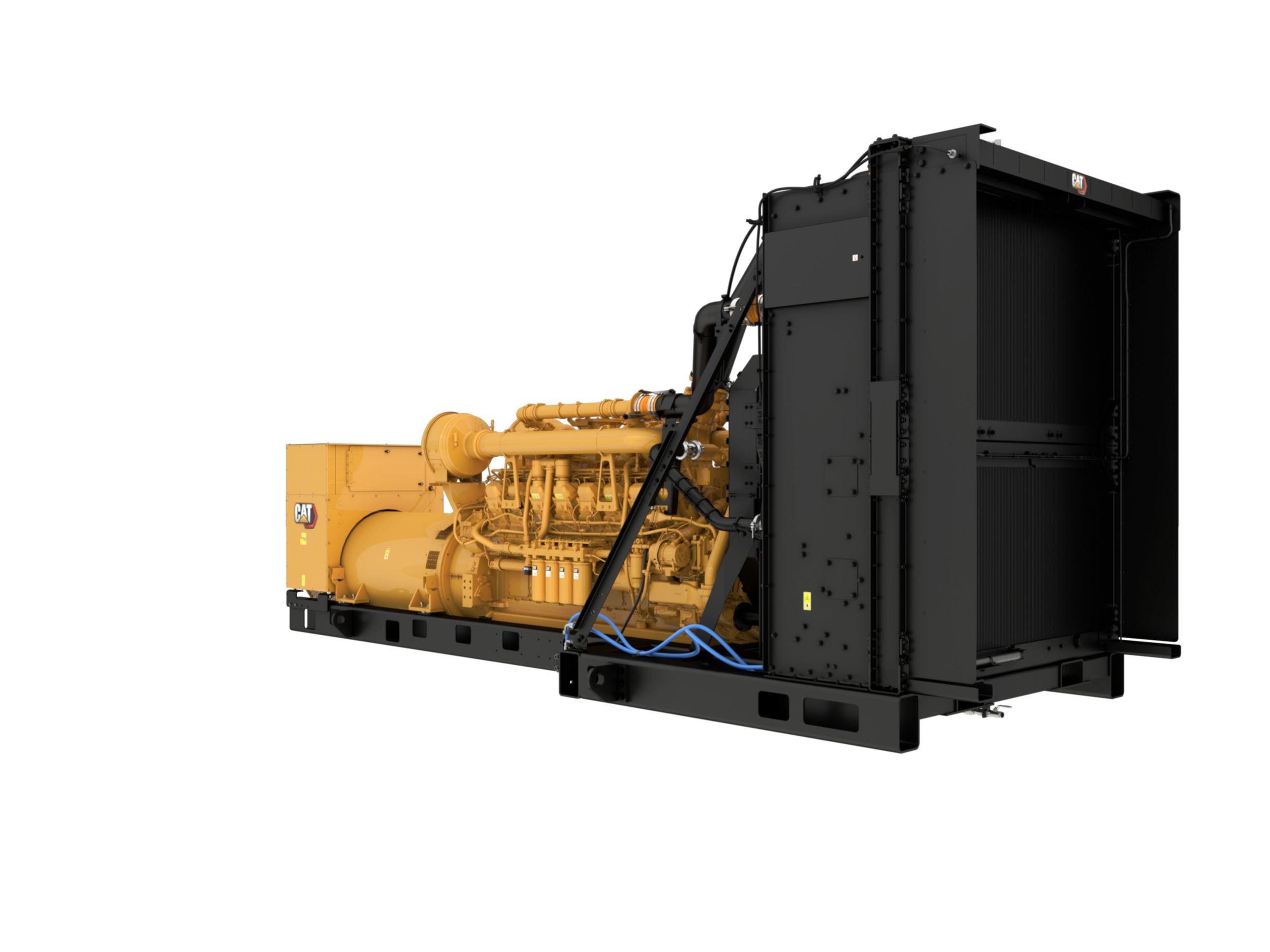

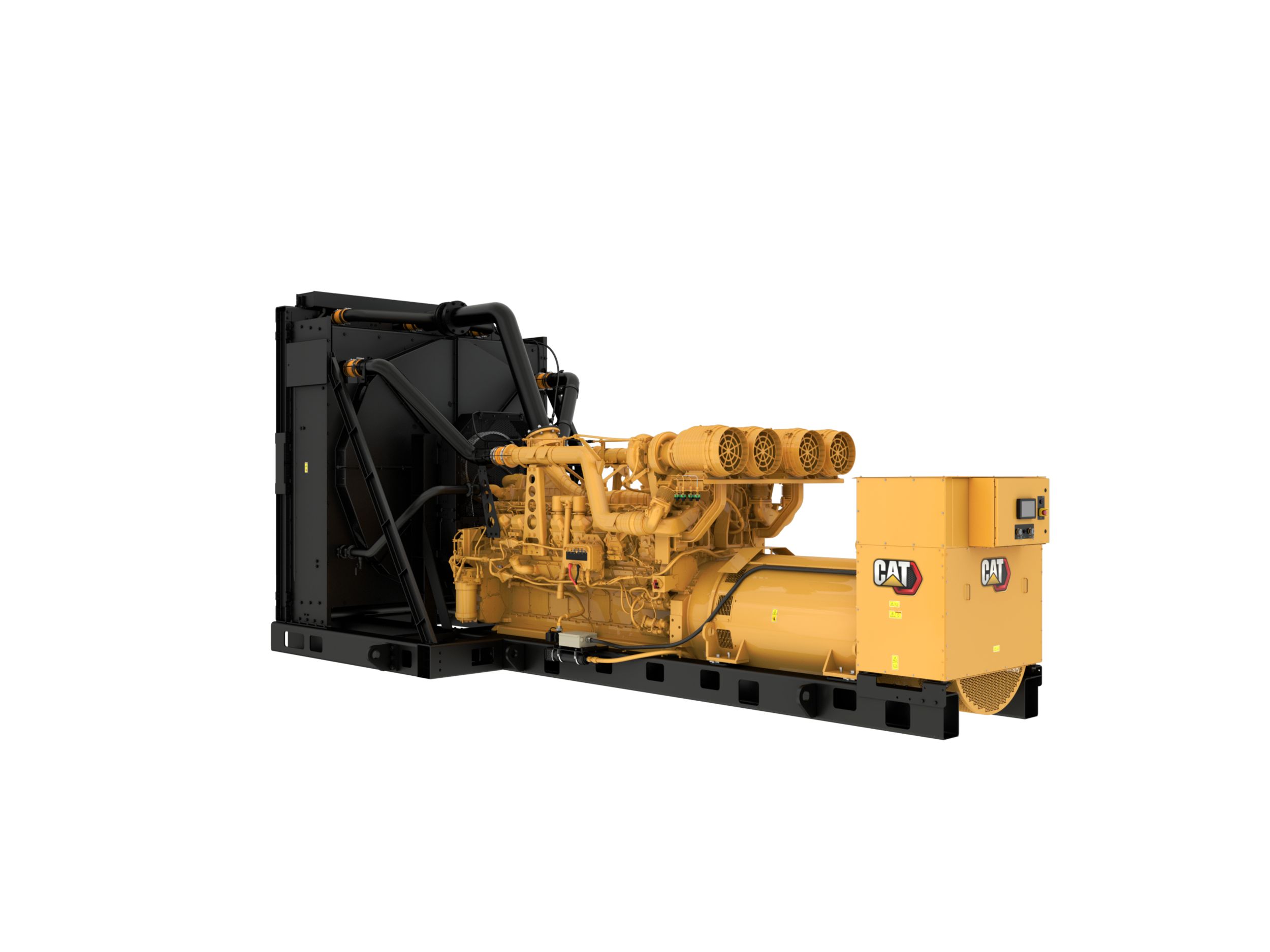

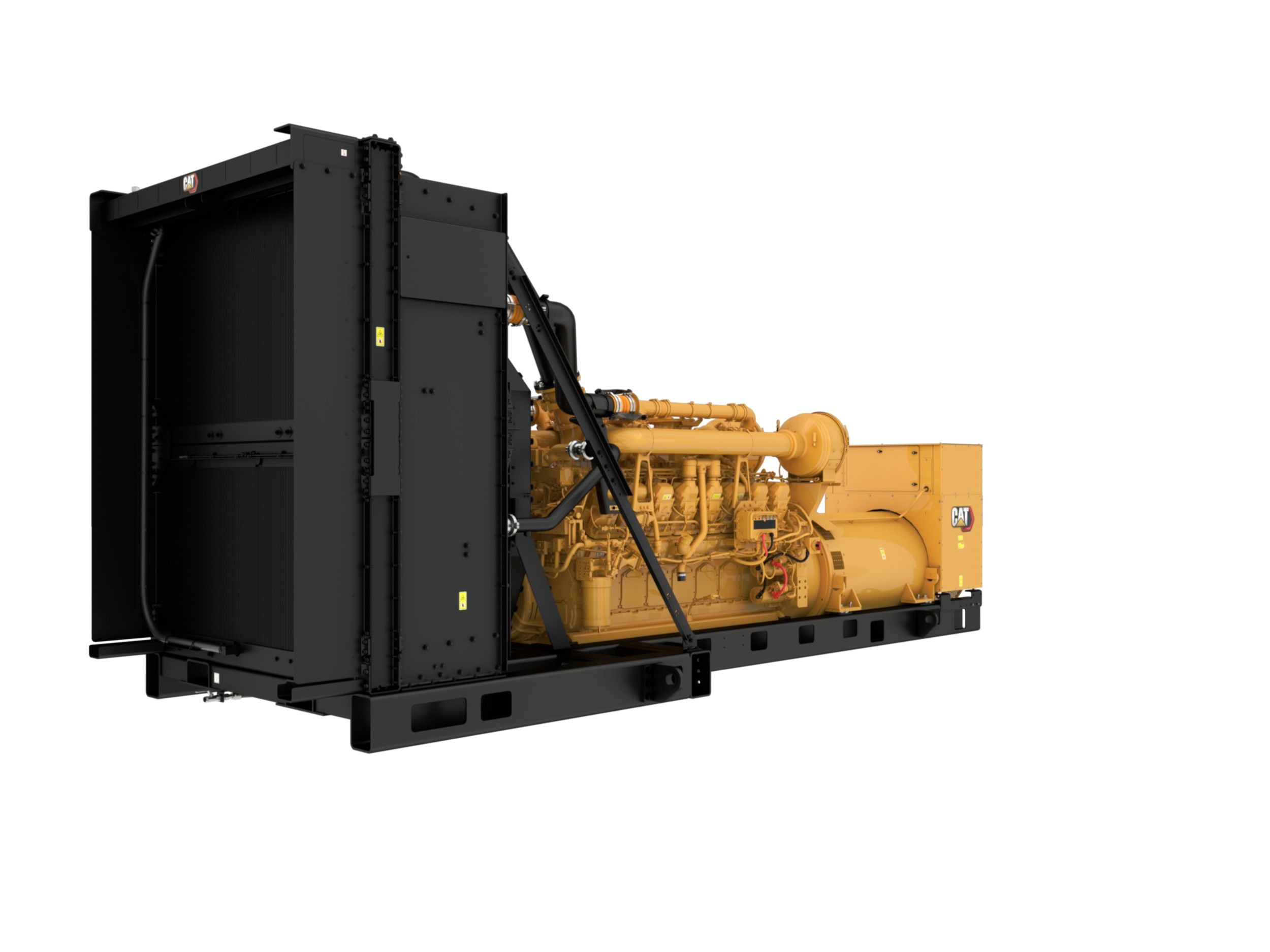

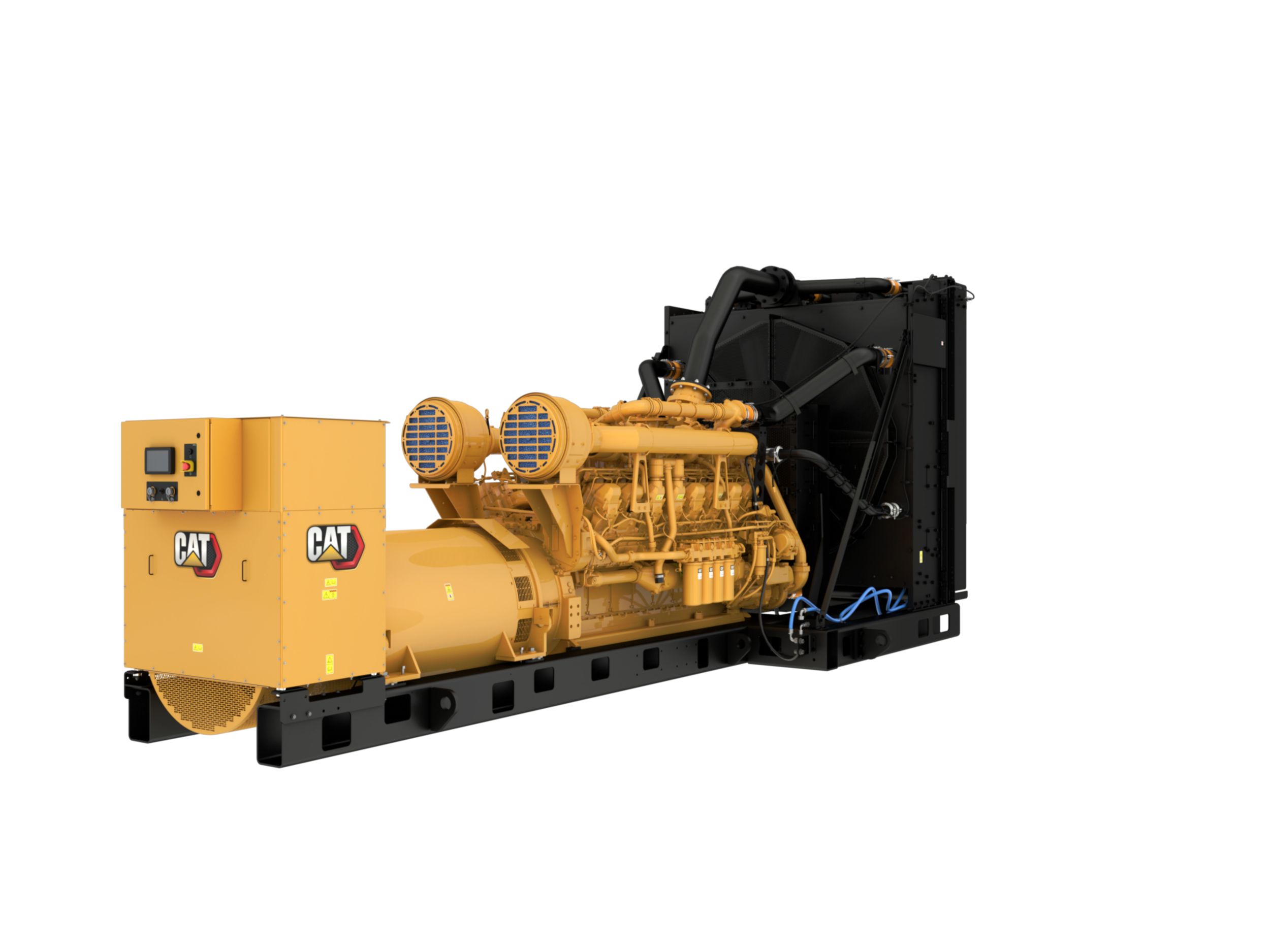

Dieselgeneratorsets 3516E (50 Hz)

Productspecificaties voor 3516E (50 Hz)

3516E (50 Hz) Standaarduitrusting

Luchtinlaatsysteem

• Luchtfilter; enkel element in huis

Regelsysteem

• Generatorsetpakketten omvatten:

• Noodstopdrukknop

• 24 V gelijkspanningsbedrijf

• kVA R/PF-modi

• IVR is inclusief reactieve afnamemodus

• Cat ECS 100

• Tekstbeschrijvingen van alarm/gebeurtenis

• Op de generator gemonteerd - naar achteren gericht

• Milieuvriendelijk afgedichte voorkant

• RFI-onderdrukking

• 3-fasige spanningsdetectie

• Caterpillar spanningsregelaar

• Min/max bekrachtiger

• Bewaking van begrenzer en bekrachtigingsdiode

• Bedieningselementen:

• Toerental afstellen

• Regeling automatisch/start/stop

• Motorcyclus tornen

• Motorkoeling

• Alarm bevestigen

• PLC-functionaliteit

• Aanpasbare schermen

• Lampjestest

• Belastingshistogramfunctie

• Generatorfasevolgorde

• 1 programmeerbare relaisuitgang (type C)

• tpm

• Hoge koelvloeistoftemperatuur

• Gegevensverbinding accessoire-module

• Laag koelvloeistofpeil

• Aantal I/O varieert afhankelijk van geselecteerde opties

• Digitale indicatie voor:

• Vermogen (kW) achteruit (32)

• Reactief vermogen (kVAr) achteruit (32 RV)

• Te hoge stroom (50/51)

• 6 door klant programmeerbare digitale ingangen

• 3 analoge ingangen

• Gegevensverbinding van seriële waarschuwingsinrichtingsmodule

• Te hoge/te lage frequentie (81 o/u)

• Lage koelvloeistoftemperatuur

• Nauwkeurigheid +/- 2%

• Programmeerbare functies voor beschermingsrelais:

• Storing bij starten (overmatig getornd)

• 4 programmeerbare relaisuitgangen (type A)

• Cat Connect

• Te hoge/te lage spanning (27/59)

• 1 programmeerbare digitale uitgang

• 0 True-RMS wisselstroomdosering

• 3 fasen

• Communicatie:

• Overtoeren

• Gelijkspanning

• Bedrijfsuren

• Koelvloeistoftemperatuur

• Oliedruk (psi, kPa of bar)

• V (L-L en L-N)

• Arbeidsfactor (per Stage en gemiddeld)

• Frequentie (Hz)

• Stroomsterkte (per Stage en gemiddeld)

• kW (per Stage, gemiddeld en percentage)

• kVA (per Stage, gemiddeld en percentage)

• kVAr (per Stage, gemiddeld en percentage)

• Lage oliedruk

• kVAr/uur (totaal)

• kW/uur (totaal)

• Waarschuwing/uitschakeling met gemeenschappelijke LED-indicatie van uitschakelingen voor: lage oliedruk - hoge koelvloeistoftemperatuur - overtoeren - noodstop - storing bij starten (overmatig getornd) - lage koelvloeistoftemperatuur - laag koelvloeistofpeil -

• ADEM™ A5

Koelsysteem

• ATAAC - pakketradiateurs 3516E geïnstalleerd geleverd

• Gecertificeerd standaard PGS-testrapport geleverd

Uitlaatsysteem

• Droog uitlaatspruitstuk

• Uitlaten met flens

Brandstofsysteem

• Brandstofkoeler, niet inbegrepen bij pakketten zonder radiateur

• Secundaire brandstoffilters

• Flexibele brandstofleidingen - los meegeleverd

Algemeen

• Standaarddraairichting volgens SAE

• Vliegwiel en vliegwielhuis - SAE-nr. 00

• Rechterhandbediening

• Caterpillar Yellow met hoogglans zwarte rails en radiateur

Generator en uitrustingsstukken

• Anticondensatieverwarming

• Laagspanning: Willekeurig gewikkeld - interne bekrachtiging - wikkelingstemperatuurdetectoren - NEMA-klasse H isolatie, klasse H temperatuurstijging bij omgevingstemperatuur van 40 °C (125 °C primair/150 °C stand-by) - stroomrailaansluitingen, middenboven gemonteerd, kabelingang aan de bovenkant - NEMA-standaardgatenpatroon

• 3 fasen, borstelloos, uitstekende pool

• Isolatie NEMA klasse H, klasse H temperatuurstijging bij omgevingstemperatuur van 40 °C (125 °C primair/150 °C stand-by)

• Wikkelingstemperatuurdetectoren

• Hoogspanning:

• Middenspanning:

• Isolatieklasse H, klasse F temperatuurstijging bij omgevingstemperatuur van 40 °C (105 °C primair/130 °C stand-by)

• Standaardgatenpatroon NEMA

• 6 draden

• Permanentmagneetbekrachtiging (PMG)

• Vormwikkeling

• Stroomrailaansluitingen, verlengstuk rechts, kabelingang aan de onderkant

Documentatie

• Onderdelenboek

• Bedienings- en onderhoudshandleiding

Smeersysteem

• Smeeroliepomp van het tandwieltype

• Smeerolie

• Oliefilter, vulpijp en peilstok

• Integrale smeeroliekoeling

• Olieaftapleidingen en -klep

• Afvoer van dampen

Montagesysteem

• Stroomrails - motor-/generator-/radiateurbevestiging

• Antitrillingssteunen (los meegeleverd)

• Rubberen antitrillingssteunen - los meegeleverd

Startsysteem

• Elektrische startmotor 24 V

• Laaddynamo van 45 A

• Accu en accuframe met kabels

• Accuschakelaar

3516E (50 Hz) Optionele uitrusting

Regelsysteem

• EMCP 4.4

Luchtinlaatsysteem

• Filter met enkel element

• Luchtfilter met twee elementen

Koelsysteem

• ATAAC-radiateurs met standaardomgevingswaarde

• Meters voor waterpeilschakelaar

• Optioneel geïnstalleerde ATAAC-radiateurs

• Koelvloeistof

• Optioneel geïnstalleerde radiateurs

• Standaardomgevingswaarde van radiateurs

Cartersysteem

• Ventilatiesysteem

• Explosieontlastkleppen

• Geen explosieontlastkleppen

Uitlaatsysteem

• Y-adapters

Brandstofsysteem

• Brandstofvoorfilter

• Brandstofontluchtingspompen (Tier 4) - handmatig of elektrisch

Algemeen

• AID-embleem (VS)

• Speciale lak (andere kleuren dan Caterpillar Yellow of hoogwaardige lakken)

Generatoren en uitrustingsstukken

• Thermostaat voor Anticondensatieverwarming

• Dynamo, luchtfilter

• Differentieelstroomtransformatoren (DCT) 8,7 kV- en 15 KV-klassen

• Generatorconversie

• Anticondensatieverwarming

• Laagspanning/middenspanning: 380/400/415 V, 3 fasen, 1500 tpm. RW, PM, aantal draden = 6, hellingshoek = 0,6667: 1600- en 1800-frames

• Laagspanning/middenspanning: 380/400/415 V, 3 fasen, 1500 tpm. RW, IE, aantal draden = 6, hellingshoek = 0,6667: 1600-frame

Instrumenten

• Pyrometer en thermokoppels

Smeersysteem

• Smeerolie in standaardbak

• Voorsmeerpompen

• Oliepeilregelaar

Montagesysteem

• Puck-stijl laagrendementisolatoren

• Trillingsisolatoren, geveerd

• IBC-trillingsisolatoren

Voedingsaansluitingen

• Neutrale massa-aansluitingen

• Centraal gemonteerde railafsluitingen

• Voedingsaansluitingen rechts

Speciale testen/rapporten

• Brandstofverbruiktest van generatorset

• Torsietrillingsanalyserapporten

• PGS-testrapport bij arbeidsfactor 0,8

• IBC-certificering

• PGS-testrapport bij arbeidsfactor 1,0

• CSA-certificering (Canadian Standards Association)

• Standaardmotortestlading

• Testrapport van generator

• Brandstofverbruiktest

• OSHPD-certificering

Starten en laden

• Luchtdrukregelaar

• Watermantelverwarmingen

• Luchtstartmotoren

• 24 V accuset - droog

• Afdekking van startmotor

• Motorblokkeringsmechanisme

• Acculaders van 10, 20, 35 en 50 A

• Elektrische startmotoren

Uitgebreide servicedekking

• Uitvoeringen platina, goud en zilver
