MEC500 Mobil utrustningsladdare

Begär en offert Hitta återförsäljare

Huvudspecifikationer

Angiven effekt (AC-ingång): 500 kW; 500 kW

Spänningsintervall (AC-ingång): 400–660 V AC; 400–660 V AC

Frekvensområde: 50 eller 60 Hz; 50 eller 60 Hz

MEC500
Ändra modell

Översikt

LADDA SNABBT. LADDA SÄKERT. LADDA DÄR BEHOVET FINNS.

Cat® MEC500 Mobil utrustningsladdare är den första av sitt slag inom gruvindustrin. Det är ett fristående snabbladdningssystem som laddar snabbt och säkert där du behöver det.

Fördelar

Robust konstruktion

IP66-klassad för skydd av viktiga komponenter från både vatten och damm. Laddaren uppfyller kraven enligt ISO 2867, för skydd mot mindre stenras.
Viktiga komponenter sitter i isoleringsfästen för ytterligare skydd mot vibrationer och seismisk aktivitet.

Snabbladdning

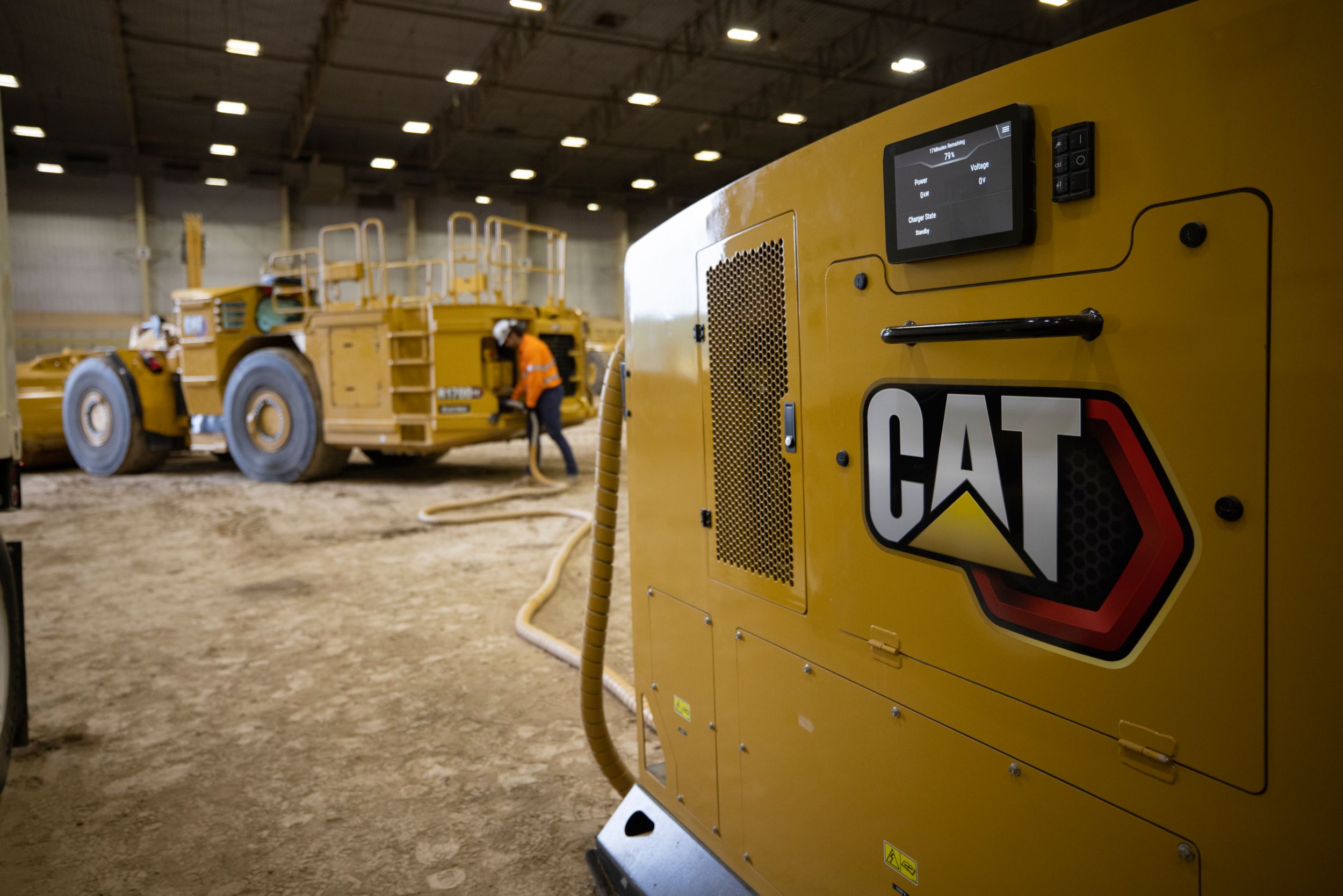

MEC500 ger kraftfull och snabb laddning där det behövs. Ultrasnabb laddning är möjligt med två parallellanslutna enheter som laddar en LHD på mindre än 20 minuter.

Mobil

Laddaren är försedd med ett hållbart slirfäste och inbyggda lyftöglor för gaffeltruckar, för att smidigt kunna bogseras eller lyftas till utrustningen.

Översikt över funktionerna

Ultrasnabb batteriladdning

300–1 000 V utgående spänning
0–700 A utgående ström
Effekt upp till 500 kW.
Kraftregenerering.
Möjlighet att utöka spänningen för att matcha varierande ingångsspänning.
Justerbar utgångsström för olika batterityper och -tekniker.
Kan parallellkopplas med ytterligare enheter för högre effekt.
Trefas AC:DC aktiv front för effektfaktorkontroll med ingång i fyra kvadranter.
Trefas sammanflätad DC:DC-omvandlare för effektiv spänningsstyrning och minimala krusningar.

Inbyggd hållbarhet

Kan bogseras på slirbasen – eller lyftas i en skopa eller med gafflar. Enheten kan sänkas ner i ett gruvschakt tack vare militärklassade lyftöglor.
Förberedd för höga vibrationer, seismisk aktivitet och stötar – Enheten är isoleringsmonterad till slirbasen och alla elektroniska styrmoduler (ECM) är separat isoleringsmonterade.
MEC500 är IP66-klassad enligt IEC-standard 60529 för skydd av viktiga komponenter mot damm och vatten, inklusive inkapsling av in- och utgående elektriska kopplingar.
Inbyggd sluten luftkonditionering och avfuktning, inbyggd Cat-kylare samt två automatfläktar hanterar kylningen.
Konstruerad att klara av mindre stenras enligt ISO 2867.
Cat-patenterad laddkabel (tillgänglig i längder på 10 eller 15 m/33 eller 49 fot) som är metallskodd för extra mekaniskt och elektriskt skydd.
Höjdkapacitet mellan 3 600 m (11 800 fot) över havet och 4 500 (14 700 fot) under markytan.

Enkel och säker användning

Laddaren utför kontroller för kortslutningar och isoleringsmotstånd för kabeln innan strömmen slås på.
Vid laddning av Cat R1700 LHD kan alla laddfunktioner styras från knappsatsen på R1700-maskinen. Automatisk start kan konfigureras till att starta direkt när maskinen kopplas in.

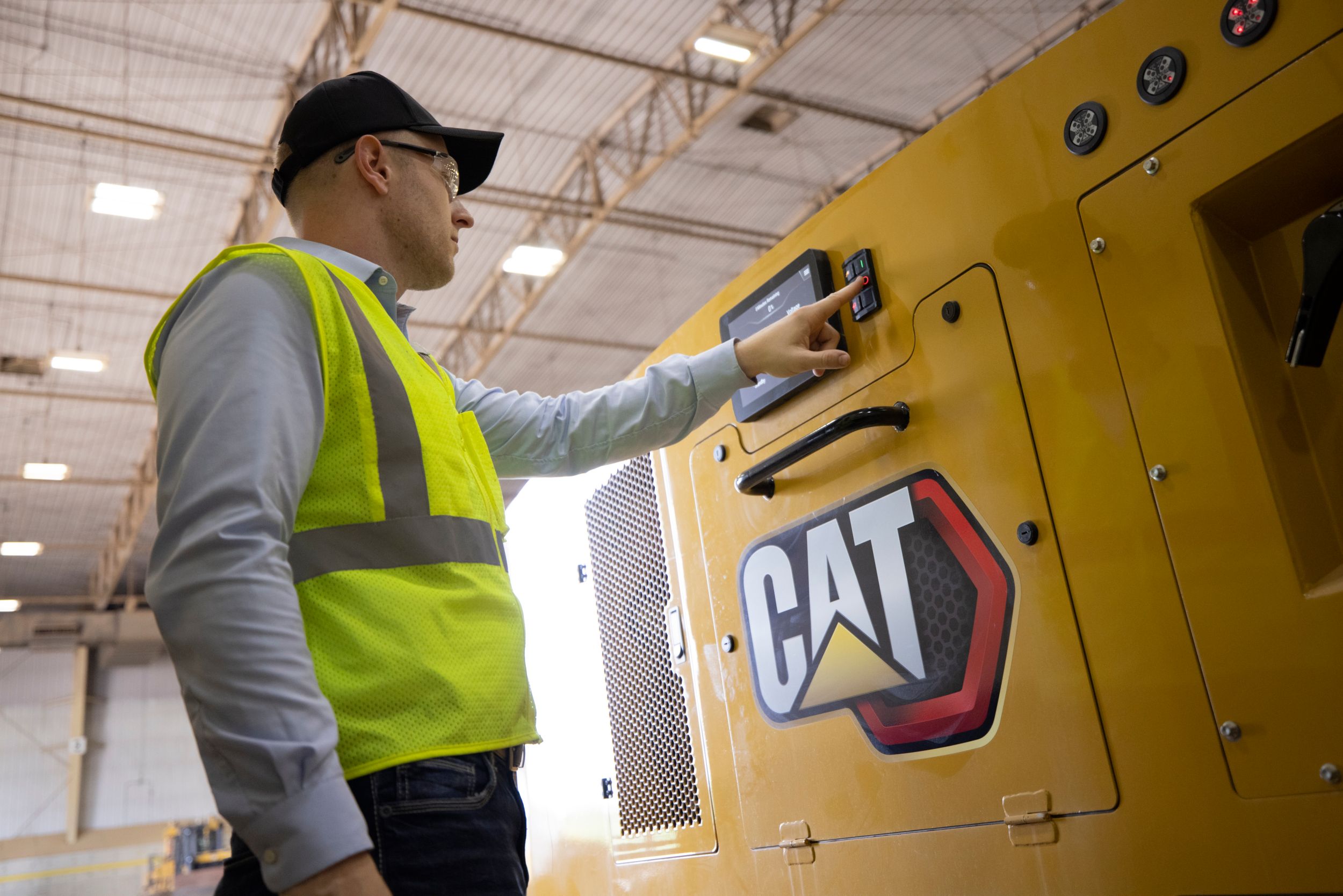

Vid laddning av annan utrustning används en enkel knappsats med sex knappar för att starta och stoppa laddaren.
Om en koppling slits av utan att stoppknappen tryckts in kommer laddaren att initiera en nödavstängning.
Den inbyggda displayen på MEC500 underlättar diagnostik och felsökning. R1700-laddporten övervakar ständigt temperatur, spänning och strömstyrka för att identifiera möjliga fel. Fel meddelas föraren via displayen och ljudsignaler.
Det batteridrivna fordonets system meddelar MEC500 exakt vad som behövs. Om maskinens batterier behöver laddas med 600 A, skickar MEC500 ut 600 A. Maskinens förare kan övervaka laddningen bekvämt inne i hytten eller via displayen på MEC500-enheten.
Laddaren är försedd med inbyggd isoleringsövervakning för AC-ingången och DC-utgången. När enheten parallellkopplas kommer isoleringsövervakningarna automatiskt samordnas för omfattande och oavbrutet jordfelsskydd.
En isoleringstransformator krävs och bör monteras nära laddaren.

300–1 000 V utgående spänning
0–700 A utgående ström
Effekt upp till 500 kW.
Kraftregenerering.
Möjlighet att utöka spänningen för att matcha varierande ingångsspänning.
Justerbar utgångsström för olika batterityper och -tekniker.
Kan parallellkopplas med ytterligare enheter för högre effekt.
Trefas AC:DC aktiv front för effektfaktorkontroll med ingång i fyra kvadranter.
Trefas sammanflätad DC:DC-omvandlare för effektiv spänningsstyrning och minimala krusningar.

Kan bogseras på slirbasen – eller lyftas i en skopa eller med gafflar. Enheten kan sänkas ner i ett gruvschakt tack vare militärklassade lyftöglor.
Förberedd för höga vibrationer, seismisk aktivitet och stötar – Enheten är isoleringsmonterad till slirbasen och alla elektroniska styrmoduler (ECM) är separat isoleringsmonterade.
MEC500 är IP66-klassad enligt IEC-standard 60529 för skydd av viktiga komponenter mot damm och vatten, inklusive inkapsling av in- och utgående elektriska kopplingar.
Inbyggd sluten luftkonditionering och avfuktning, inbyggd Cat-kylare samt två automatfläktar hanterar kylningen.
Konstruerad att klara av mindre stenras enligt ISO 2867.
Cat-patenterad laddkabel (tillgänglig i längder på 10 eller 15 m/33 eller 49 fot) som är metallskodd för extra mekaniskt och elektriskt skydd.
Höjdkapacitet mellan 3 600 m (11 800 fot) över havet och 4 500 (14 700 fot) under markytan.

Laddaren utför kontroller för kortslutningar och isoleringsmotstånd för kabeln innan strömmen slås på.
Vid laddning av Cat R1700 LHD kan alla laddfunktioner styras från knappsatsen på R1700-maskinen. Automatisk start kan konfigureras till att starta direkt när maskinen kopplas in.
Vid laddning av annan utrustning används en enkel knappsats med sex knappar för att starta och stoppa laddaren.
Om en koppling slits av utan att stoppknappen tryckts in kommer laddaren att initiera en nödavstängning.
Den inbyggda displayen på MEC500 underlättar diagnostik och felsökning. R1700-laddporten övervakar ständigt temperatur, spänning och strömstyrka för att identifiera möjliga fel. Fel meddelas föraren via displayen och ljudsignaler.
Det batteridrivna fordonets system meddelar MEC500 exakt vad som behövs. Om maskinens batterier behöver laddas med 600 A, skickar MEC500 ut 600 A. Maskinens förare kan övervaka laddningen bekvämt inne i hytten eller via displayen på MEC500-enheten.
Laddaren är försedd med inbyggd isoleringsövervakning för AC-ingången och DC-utgången. När enheten parallellkopplas kommer isoleringsövervakningarna automatiskt samordnas för omfattande och oavbrutet jordfelsskydd.
En isoleringstransformator krävs och bör monteras nära laddaren.

Produktspecifikation för MEC500

Specifikationer för el

Angiven effekt (AC-ingång)	500 kW 500 kW
Spänningsintervall (AC-ingång)	400–660 V AC 400–660 V AC
Frekvensområde	50 eller 60 Hz 50 eller 60 Hz
Ingångsmatning (AC-ingång)	Trefas isolerad Terra (IT) Trefas isolerad Terra (IT)
Utgående spänning	300–1 000 VDC 300–1 000 VDC
Angiven ström (DC-utgång)	700 A 700 A
Utgående kabel – Cat-koppling	700 A 700 A
Utgående kabel – CCS-koppling (tillval)	200 A (vätskekylning för upp till 500 A under utveckling) 200 A (vätskekylning för upp till 500 A under utveckling)

Tekniska specifikationer

Arbetstemperaturområde	-25 till +50 °C (13 till 122 °F) -25 till +50 °C (13 till 122 °F)
Förvaring	-40 till +80 °C (-40 till +176 °F) -40 till +80 °C (-40 till +176 °F)

Laddstandarder

Styrgränssnitt	CAN CAN
Styrtyp	IEC 61851-23/24 (med CAN) IEC 61851-23/24 (med CAN)
Efterlevnad och säkerhet	CSA M421; UL2202 (under utveckling) CSA M421; UL2202 (under utveckling)

Vikter

MEC500	3650 lb 1656 kg
MEC500 med slirtillval	4490 lb 2037 kg

Produktspecifikation för MEC500

Hämta Skriv ut

Specifikationer för el

Angiven effekt (AC-ingång)	500 kW 500 kW
Spänningsintervall (AC-ingång)	400–660 V AC 400–660 V AC
Frekvensområde	50 eller 60 Hz 50 eller 60 Hz
Ingångsmatning (AC-ingång)	Trefas isolerad Terra (IT) Trefas isolerad Terra (IT)
Utgående spänning	300–1 000 VDC 300–1 000 VDC
Angiven ström (DC-utgång)	700 A 700 A
Utgående kabel – Cat-koppling	700 A 700 A
Utgående kabel – CCS-koppling (tillval)	200 A (vätskekylning för upp till 500 A under utveckling) 200 A (vätskekylning för upp till 500 A under utveckling)

Tekniska specifikationer

Arbetstemperaturområde	-25 till +50 °C (13 till 122 °F) -25 till +50 °C (13 till 122 °F)
Förvaring	-40 till +80 °C (-40 till +176 °F) -40 till +80 °C (-40 till +176 °F)

Laddstandarder

Styrgränssnitt	CAN CAN
Styrtyp	IEC 61851-23/24 (med CAN) IEC 61851-23/24 (med CAN)
Efterlevnad och säkerhet	CSA M421; UL2202 (under utveckling) CSA M421; UL2202 (under utveckling)

Vikter

MEC500	3650 lb 1656 kg
MEC500 med slirtillval	4490 lb 2037 kg
