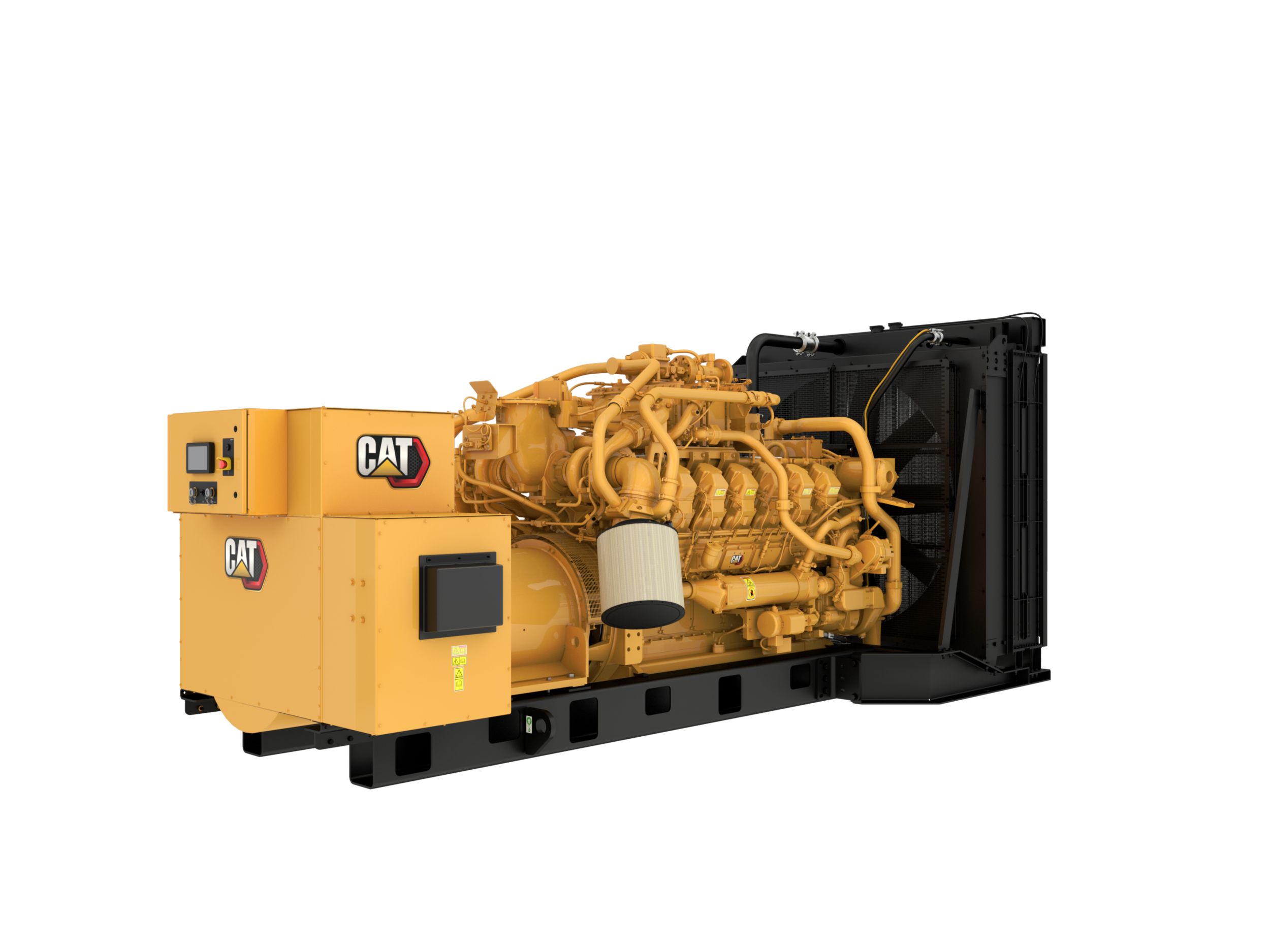

Gasgeneratoraggregat G3512 med SNABB RESPONS

Produktspecifikation för G3512 med SNABB RESPONS

G3512 med SNABB RESPONS Standardutrustning

Luftintag

• Luftrenare med två element i ett steg, med inkapsling och serviceindikator

• Dubbla luftrenare, en per sida, med serviceindikator

Kontrollpanel

• Cat ECS 100

KYLSYSTEM

• Motordrivna pumpar för kylmantelvatten och efterkylare med separat krets

Kylning

• Paketmonterad kylare

• Motordrivna kylmantelvatten- och SCAC-pumpar

• Kylmantelvatten och SCAC-termostater

• LH- eller RG-anslutningar när kylaren inte är vald

Avgas

• Torra avgasgrenrör, isolerade och skärmade

• Enskild avgasport och turboaggregatsutlopp som är anslutna till en integrerad temperaturavkänningsmodul (ITSM) med GECM för larm och avstängningar

• Cats utlopp med fläns på turboaggregatet

Bränsle

• NOx-givarbaserad reglering av luft/bränsleblandningen

• Ledningsdragen naturgas: 800–1000 BTU/scf och 70–100 metantal

• Gasförsörjning: NFPA37 och CSA B149.3

• 0,5 till 5psi inloppstryck för bränsle i motorn

Bränslesystem

• Bränslesystemet är dimensionerat för 31,5 till 47,2 MJ/Nm3 torr ledningsdragen naturgas med ett tryck på 10,2 till 34,5 kPa till motorns bränsleregleringsventil

• Motormonterad elektronisk reglerventil

• Varvtalsreglagets platta, 24V DC manöverdon, styrs av GECM

• 24 V DC gasavstängningsventil, aktiverad för körning (ETR)

• Gastryckregulator

Allmän

• Drifts- och underhållshandböcker

• Färg – Caterpillar Yellow, förutom skenor och kylare i blankt svart

• Reservdelsbok

• Etiketten ”Endast stationär användning” följer EPA Nonroad Mobile SI-regeln

• Höger service

• Vevaxelvibrationsdämpare och skydd

Smörjning

• Oljefilter av patrontyp

• Kugghjulsdriven smörjoljepump

Start/laddning

• Motorvärmare

• Batteri med kablar och ställ (levereras separat)

• Elektrisk startmotor

• Batterier med ställ och kablar

• 24V DC startmotorer

Generator

• NEMA klass H-isolering

• Permanentmagneter

• SR5

• Antikondensationsvärmeugn

• Caterpillars digitala spänningsregulator (CDVR) inkluderar reaktiv varvtalssänkningsförmåga, trefasspänningsavkänning, KVAR/PF-lägen, RFI-dämpning och en min/max-matare

• Temperaturgivare för lindning

Tändsystem

• Elektroniskt tändningssystem (styrs av ADEM A4)

• Synkronisering för enskilda cylindrar med knackningsavkänning

Reglering

• ADEM A4-hastighetsreglage med 4 till 20mA (0V till 5V) varvtalsinsignal

G3512 med SNABB RESPONS Tillvalsutrustning

Luftintag

• Monteringsfästen och rör

• Luftrenare med förrenare

Kontrollpanel

• Övervakning via lokal dator

• Relä för motorhaveri

• Övervakning via dator på annan plats

• Lokal larmmodul

• Fjärrmeddelanden

Kylning

• Fjärrmonterad kylare för JW- och SCAC-kretsar, nivåbrytare ingår men inte kablar

• Anslutning för inlopp/utlopp

• Dräneringsledning för kylvätskenivå med ventiler, fläkt med skydd

kretsbrytare

• 2000 A, 3-poliga, UL-100 % klassade Masterpact-kretsbrytare

• Rammontering

• S LSI, G LSIG, P LSIG-P, 4th Digit-typ

• Monterad höger, vänster, bak

• 1600 A, 2000 A, 3-poliga, UL-100 % klassade R-ramskretsbrytare

• 100 % klassade, 3-poliga (UL/CSA/IEC) 5th Digit-klassning

• 3-polig (IEC 947-2-klassad)

• 1200 A, 3-poliga, UL-100 % klassade P-ramskretsbrytare

Avgas

• 305 mm (12 tum) fläns

• Flexibla kopplingar

• 18, 25 dBA dämpning

• 305 mm (12 tum) ljuddämpare

• 305 mm (12 tum), ljuddämpare utan gnistfångare

• 305 mm (12 tum) vinkelkoppling

Bränslesystem

• 3,0–100 kPag, 4–20 mA tryckgivare för gasförsörjning

Allmän

• US AID-emblem

• Specialbeställd lack

• Digitalt diagnosverktyg

• Verktygslåda

Generator

• Generatorns luftfilter

• Europeiska samlingsskenor

• Lågspänningsutbyggnadsbox

• Kabelinspektionsbox

• Lagertemperaturgivare

Start/laddning

• 20A, 24VDC batteriladdare

• 24 V startmotorer

• Laddningsgenerator på 45 A, 24 V (kräver motordrivna pumpar)

Uppfyller anslutningsreglerna

• 60 Hz: USA
