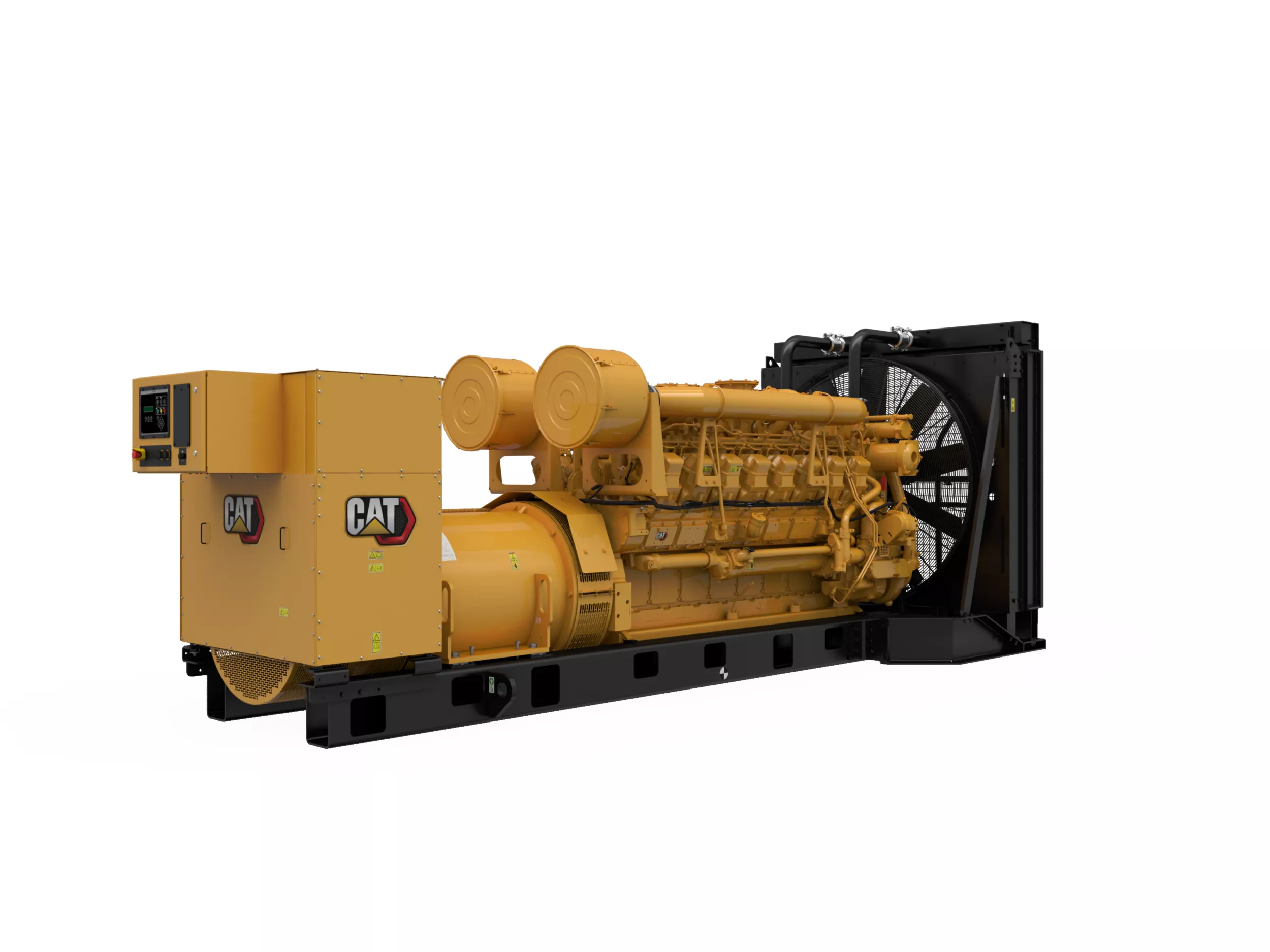

Elkraftsproduktion 3516 (50 Hz) 1 600–2 000 kVA dieselgeneratoraggregat

3516 (50 Hz)

Översikt över funktionerna

Cat generatoraggregatpaket
Cat-dieselmotor
Generator SR5
EMCP 4-kontrollpanel
Kylsystem
Certifieringar
En säker källa
Världsomfattande produktsupport

Produktspecifikation för 3516 (50 Hz)

Specifikationer för generatoraggregat

Motorspecifikationer

Mått för generatoraggregat

3516 (50 Hz) Standardutrustning

Luftintagssystem

  • Luftrenare, kanistertyp med en filterinsats

Luftintag

  • Luftrenare

Kylning

  • Paketmonterad kylare

Bränsle

  • Sekundärt bränslefilter
  • Bränsleluftningspump
  • Primärt bränslefilter med inbyggd vattenavskiljare

Generator

  • Anpassad efter prestanda och uteffekt hos Cats motorer
  • IP23 skydd

Elektriska avslutningar

  • Samlingsskena

Kontrollpanel

  • EMCP 4 styrenhet för generatoraggregat

Kontrollpaneler

  • Över-/underspänning (27/59)
  • Datalänk för seriell ljudindikatormodul
  • Kommunikation:
  • Överström (50/51)
  • Över-/underfrekvens (81 o/u)
  • Textlarm/händelsebeskrivningar
  • Generatoraggregatpaketen inkluderar Caterpillars spänningsregulator.
  • Programmerbara skyddsreläfunktioner:
  • 4 programmerbara reläutgångar (form A)
  • Omvänd effekt (kW) (32)
  • Nödstopp
  • Ampere (per fas och medelvärde)
  • Oljetryck (psi, kPa eller bar)
  • Drifttimmar
  • 24 V likströmsdrift
  • Lågt oljetryck
  • 6 kundprogrammerbara digitala ingångar
  • 1 programmerbar digital utgång
  • 1 programmerbar reläutgång (form C)
  • Volt (L-L och L-N)
  • Antal I/O varierar beroende på tillval:
  • Varv/min – likspänning
  • Låg kylvätskenivå
  • kVArh (totalt)
  • Reglage: Varvtalsjustering – Auto/start/stopp-reglage – Avsvalningstimer för motor – Motorns arbetscykel – Larmbekräftelse – Lamptest – Histogramfunktion för last – PLC-funktion – Anpassningsbara skärmar -0 Äkta RMS-växelströmsmätning, trefas, +/-2 % noggrannhet
  • kWh (totalt)
  • Misslyckad start (överrotation)
  • Vädertätad framsida
  • Effektfaktor (per fas och medelvärde)
  • Datalänk för tillbehörsmodul
  • Generatormonterad – bakåtriktad
  • Hög kylvätsketemperatur
  • Övervarvning
  • 3 analoga ingångar
  • Frekvens (Hz)
  • Varningar/avstängningar med gemensam lysdiodindikering av avstängningar för
  • Kylvätsketemperatur
  • IVR inkluderar reaktiv varvtalssänkningsförmåga, trefas spänningsavkänning, KVAR/PF-lägen, RFI-dämpning, min/max-matare. Begränsare och diodövervakare för matare
  • Kundens datalänk (Modbus RTU)
  • kVA (per fas, medelvärde och procent)
  • Cat Connect
  • Generatorns fasföljd
  • Omvänd reaktiv effekt (kVAr) (32RV)
  • Likspänning
  • kW (per fas, medelvärde och procent)
  • kVAr (per fas, medelvärde och procent)
  • Nödstoppsknapp
  • Digital indikator för
  • Låg kylvätsketemperatur
  • EMCP 4.2B

Kylsystem

  • ATAAC – 3516E-paketets kylare levereras installerad
  • Standard-PGS-certifiering

Avgassystem

  • Avgasutlopp med fläns
  • Utlopp med flänsyta
  • Torra avgasgrenrör

Bränslesystem

  • Flexibla bränsleledningar – levereras separat
  • Bränsleluftningspump
  • Bränslekylare, ingår inte i paket utan kylare
  • Sekundära bränslefilter

Allmän

  • SAE-standardrotation
  • Svänghjul och svänghjulskåpa – SAE nr 00
  • Service på höger sida
  • Caterpillar Yellow med blanka svarta skenor och kylare

Generator och tillbehör

  • Medelhög spänning:
  • Formlindad
  • Temperaturgivare för lindning
  • Hög spänning:
  • Trefas, borstlös, utpräglad pol
  • Permanentmagnet
  • Permanentmagnet
  • Hålmönster enligt NEMA-standard
  • Intern magnetisering
  • Sex ledare
  • Klass H-isolering, klass F-temperaturstegring vid 40 °C omgivningstemperatur (105 °C primär/130 °C viloläge)
  • Låg spänning:
  • Temperaturgivare för lindning
  • Hålmönster enligt NEMA-standard
  • Formlindad
  • Temperaturgivare för lindning
  • Slumpmässigt lindad
  • Anslutningar för samlingsskena, mittmonterad på ovansida, övre kabelingång
  • NEMA klass H-isolering, klass H-temperaturstegring vid 40 °C omgivningstemperatur (125 °C primär/150 °C viloläge)
  • Antikondensationsvärmeugn
  • NEMA klass H-isolering, klass H-temperaturstegring vid 40 °C omgivningstemperatur (125 °C primär/150 °C viloläge)

Styrsystem

  • ADEM A3

Litteratur

  • Engelska

Smörjsystem

  • Kugghjulsdriven smörjoljepump
  • Avgassystem
  • Oljeavtappningsledningar och ventil
  • Smörjolja
  • Oljefilter, oljepåfyllning och oljesticka
  • Inbyggd smörjoljekylare

Monteringssystem

  • Vibrationsdämpande fästen (levereras separat)
  • Vibrationsdämpande gummifästen (levereras separat)
  • Skenor – motor-/generator-/kylarmontering

Startsystem

  • Batterifrånskiljare
  • Batteri och batteriställ med kablar
  • 45 A laddningsgenerator
  • 24 V elektrisk startmotor

3516 (50 Hz) Tillvalsutrustning

Luftintagssystem

  • Luftrenare med dubbla filter
  • Filter med en filterinsats

Kylsystem

  • Monterade kylare som tillval
  • Kylvätska
  • ATAAC-kylare för normal omgivningstemperatur
  • Monterade ATAAC-kylare som tillval
  • Kylare för normal omgivningstemperatur
  • Mätare för vattennivåbrytare

Generator

  • Intern magnetisering (IE)
  • Antikondensationsuppvärmare
  • Överdimensionerade och förstklassiga generatorer
  • Permanentmagneter (PMG)

Vevhussystem

  • Inga explosionssäkerhetsventiler
  • Ventilationssystem
  • Explosionssäkerhetsventiler

Elektriska avslutningar

  • Kretsbrytare, UL-listade
  • Kretsbrytare, IEC-kompatibla

Kontrollpaneler

  • Programvara för fjärrövervakning
  • Generatorns temperaturövervakning och skydd
  • Lastdelningsmodul
  • Digital I/O-modul
  • EMCP 4.2B

Avgassystem

  • Avgasljuddämpare
  • Avgassystem, förskjutning
  • Tier 4 doseringsskåp
  • Flexibla kopplingar
  • Ljuddämpare
  • TIER 4-modul för rena emissioner
  • Vinkelkopplingar
  • Fläns och avgassystemsutvidgare
  • MOD-satser för rena emissioner enligt Tier 4
  • Flänsar
  • Delar för rena emissioner
  • Y-adaptrar

Montering

  • Vibrationsisolatorer av fjädertyp
  • IBC-isolatorer
  • Vibrationsdämpande fästen i gummi

Bränslesystem

  • Bränsleluftningspumpar (Tier 4) – manuella eller elektriska
  • Primärt bränslefilter

Start/laddning

  • Värmare av kylmantelvatten
  • Överdimensionerade batterier
  • Batteriladdare
  • Luftstartmotor med reglage och ljuddämpare
  • Kraftigt startsystem
  • Laddningsgenerator

Allmän

  • Specialfärg (andra färger än Caterpillar Yellow eller färger med höga prestanda)
  • US aid-emblem

Generatorer och tillbehör

  • Termostat för värmeugn
  • Luftrenare för generator
  • Differentialströmtransformatorer (DCT)
  • Differentialströmtransformatorer (DCT) 8,7 kV- och 15 kV-klasser
  • Generatoromvandling
  • Låg/medelhög spänning: 380/400/415 V, trefas 1 500 rpm. RW, IE, antal ledare = 6, steg = 0,6667: 1 600-ram
  • Låg/medelhög spänning: 380/400/415 V, trefas 1 500 rpm. RW, PM, antal ledningar = 6, steg = 0,6667: 1 600- och 1 800-ramar
  • Värmeugn

Instrumentering

  • Pyrometer och termoelement

Smörjsystem

  • Oljenivåregulator
  • Försmörjningspumpar
  • Smörjolja i standardoljetråg

Monteringssystem

  • Vibrationsisolatorer av fjädertyp
  • Puckformade isolatorer med låg effektivitet
  • IBC vibrationsisolatorer

Elektriska anslutningar

  • Neutrala jordförbindelser
  • Samlingsskena på mittstolpe
  • Elektriska anslutningar på höger sida
  • Bakre elektriska anslutningar
  • 2700-ram, fyra ledare, fyra terminaler
  • Elektriska anslutningar, vänster sida
  • Jordkablar mellan generator och kopplingsbox
  • Kretsbrytare, låg spänning

Specialtest/-rapporter

  • IBC-certifiering
  • Laddningstest av standardmotor
  • PGS-testrapport vid 1,0 effektfaktor
  • generatortestrapport
  • Bränsleförbrukningstest
  • CSA-certifiering (Canadian Standards Association)
  • PGS-testrapport vid 0,8 effektfaktor
  • OSHPD-certifiering
  • Analysrapport för vridningsvibrationer
  • Bränsleförbrukningstest för generatoraggregat

Start och laddning

  • Elektriska startmotorer
  • Lufttrycksregulator
  • 24 V batterienhet – torr
  • Motorspärrenhet
  • Startmotorkåpa
  • Luftstartmotorer
  • Värmeaggregat för kylmantelvatten
  • 10, 20, 35 och 50 A batteriladdare

Utökat serviceskydd

  • Täckning för Platina, Guld och Silver
