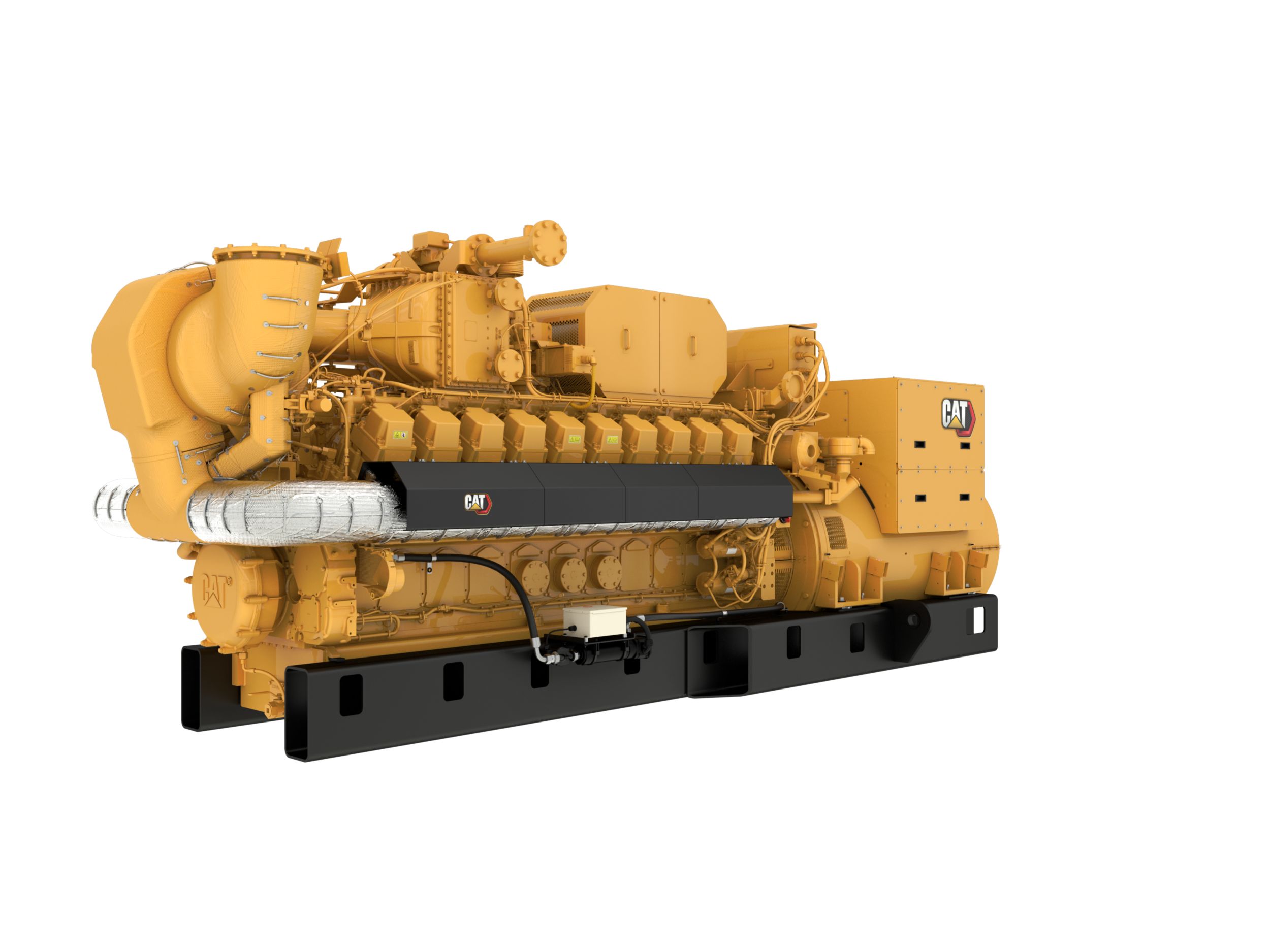

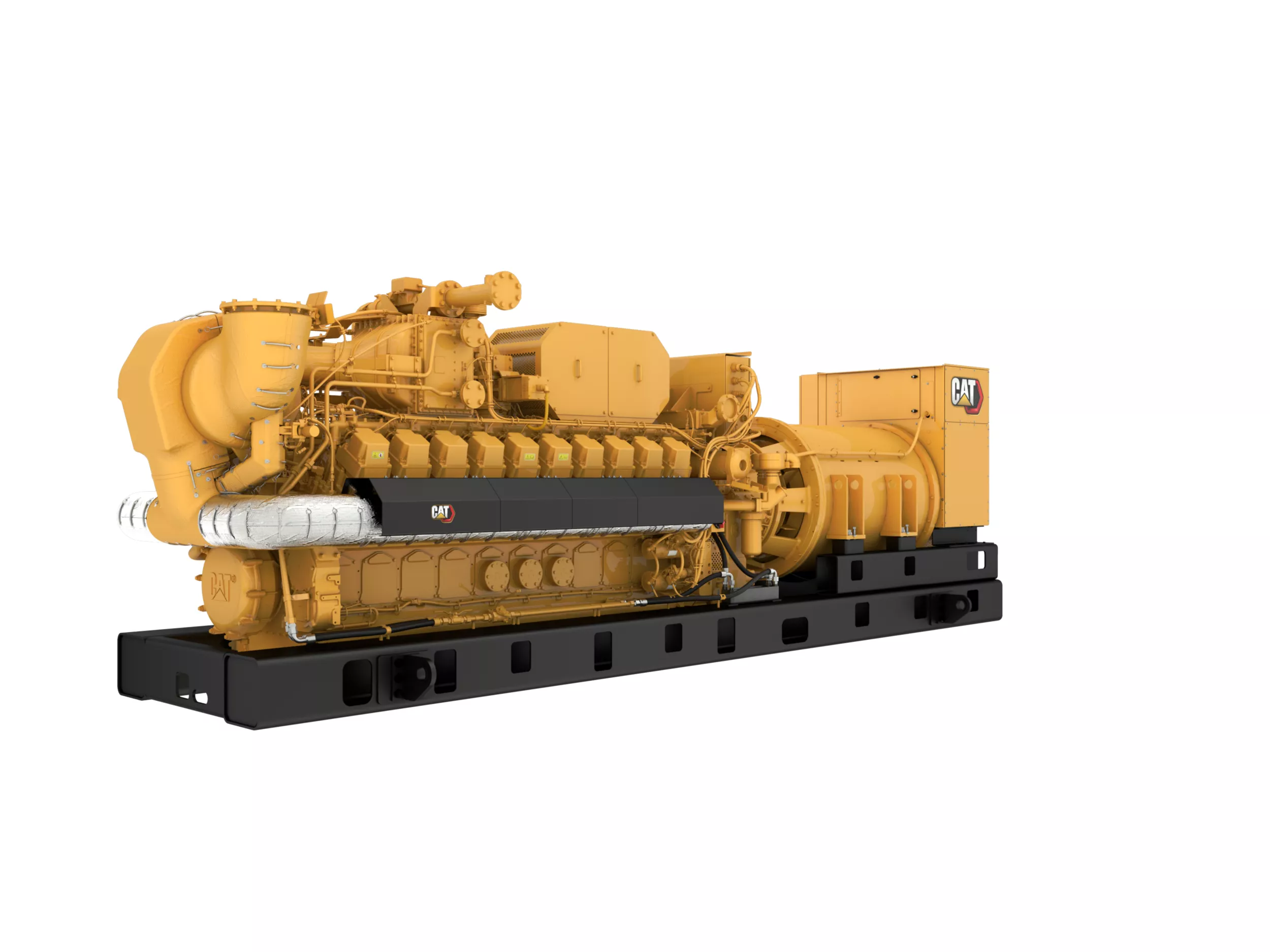

Gruppi elettrogeni a gas G3520K

Caratteristiche tecniche di G3520K

G3520K Attrezzatura standard

Pannello di controllo

• ECS 100 con HMI a colori

• Telematica Ethernet

Aspirazione dell'aria

• Filtro dell'aria a doppio elemento a stadio singolo con involucro e indicatore di manutenzione.

Raffreddamento

• Pompe dell'acqua alimentate a motore per acqua della camicia e postrefrigeratore.

• Termostati SCAC e dell'acqua della camicia.

• Collegamenti a flangia ANSI/DN per ingresso e uscita JW.

• Valvola di controllo SCAC

Sistema di regolazione

• ADEM A6 con velocità di ingresso a 4-20 mA (0-5 V)

Scarico

• Turbocompressore con sezione centrale raffreddata e uscita flangiata Cat.

• Collettori di scarico a secco, isolati e schermati.

• Porta di scarico singola e uscita del turbocompressore collegate al modulo di rilevamento della temperatura integrato (ITSM) e modulo GECM che fornisce allarmi e arresti.

Impianto di alimentazione

• Valvola elettronica di dosaggio del combustibile

• Valvola a farfalla antiritorno, attuatore 24 V CC, controllato dal GECM

• EN7462/CSAB149:3, NFPA37

• L'impianto di alimentazione è dimensionato per 31,5 - 47,2 MJ/NM3 di gas naturale in tubazioni con una pressione di 10,2 - 34,5 KPa alla valvola di controllo del combustibile.

Generatore

• Regolatore di tensione integrato (IVR, Integrated Voltage Regulator)

• Smorzatore di vibrazioni dell'albero motore e protezione

• Collegamenti per barre di contatto

• Vernice - giallo Caterpillar tranne sui longheroni in nero lucido

• Rilevatori di temperatura ad avvolgimento

• Manuali di funzionamento e manutenzione

• Catalogo dei ricambi

• Riscaldatore ambiente anticondensa

• Manutenzione DX/SX

• SR5

• Statismo reattivo

Lubrificazione

• Pompa di prelubrificazione elettrica

Avviamento/carica

• Motorini di avviamento 24 V

Sistema di accensione

• Sistema di accensione elettronico (controllato da ADEM 6)

• Sensore della pressione in cilindro (ICPS, In Cylinder Pressure Sensor)

G3520K Attrezzatura a richiesta

Pannello di controllo

• ECS 200 con HMI a colori

• Display HMI remoti

• Telematica cellulare

• I/O espandibile

• Moduli Ethernet espandibili

• Punto di connessione CAN 2

• Modulo di condivisione del carico

Lubrificazione

• Consegna con olio o secco (Ultra40)

• SYNHP (consegna solo secco)

• Regolatore del livello dell'olio

Avviamento/carica

• Batteria con cavi e rack (spediti separatamente)

• Dispositivo di rotazione del motore

• Riscaldatore dell'acqua della camicia (220/400/240/480 V)

• Alternatore di carica 60 A, 24 V (richiede pompe azionate da motore)

Interruttore di circuito

• LSI/LSIG/LSIG-P a tempo lungo, a tempo breve, avvisatore istantaneo, protezione da guasto a terra, avvisatore di guasto a terra

• Interruttori non paralleli/paralleli

• Montaggio posteriore

• Interruttori di circuito a 3 poli con valore nominale IEC/ULCSA da 5.000 A

Aspirazione dell'aria

• Filtro dell'aria motore esterno - Staffa di montaggio e tubazioni

Raffreddamento

• Collegamenti di ingresso/uscita DX/SX

• Tubazione di scarico del livello del liquido di raffreddamento con valvole

Scarico

• Silenziatore e silenziatore parascintille con flange

• Flangia, gomito e raccordo flessibile

• Estensione dello scarico

Impianto di alimentazione

• Regolatore di knock-down del gas

• Filtro del combustibile

• Regolatore della pressione del gas

• Valvola di arresto del gas 24 V, ETR (a eccitazione)

Generatore

• Rilevatori della temperatura dei cuscinetti

• Scatola di accesso ai cavi

• Scatola di estensione a bassa tensione

• Controllo della tensione manuale

• Barre di contatto NEMA/IEC

• Filtro dell'aria del generatore

• Generatori a media e bassa pressione e accessori

• Riscaldatore ambiente generatore (con controllo opzionale del riscaldatore)

• Termostato per riscaldatore ambiente

• Trasformatore di corrente, trasformatore di corrente differenziale, trasformatore potenziale

Informazioni generali

• Strumento diagnostico digitale

• Ordine con vernice speciale

• Kit di attrezzi

• Emblema US AID

Pacchetto

• Isolatori a molla

• Isolanti sismici
