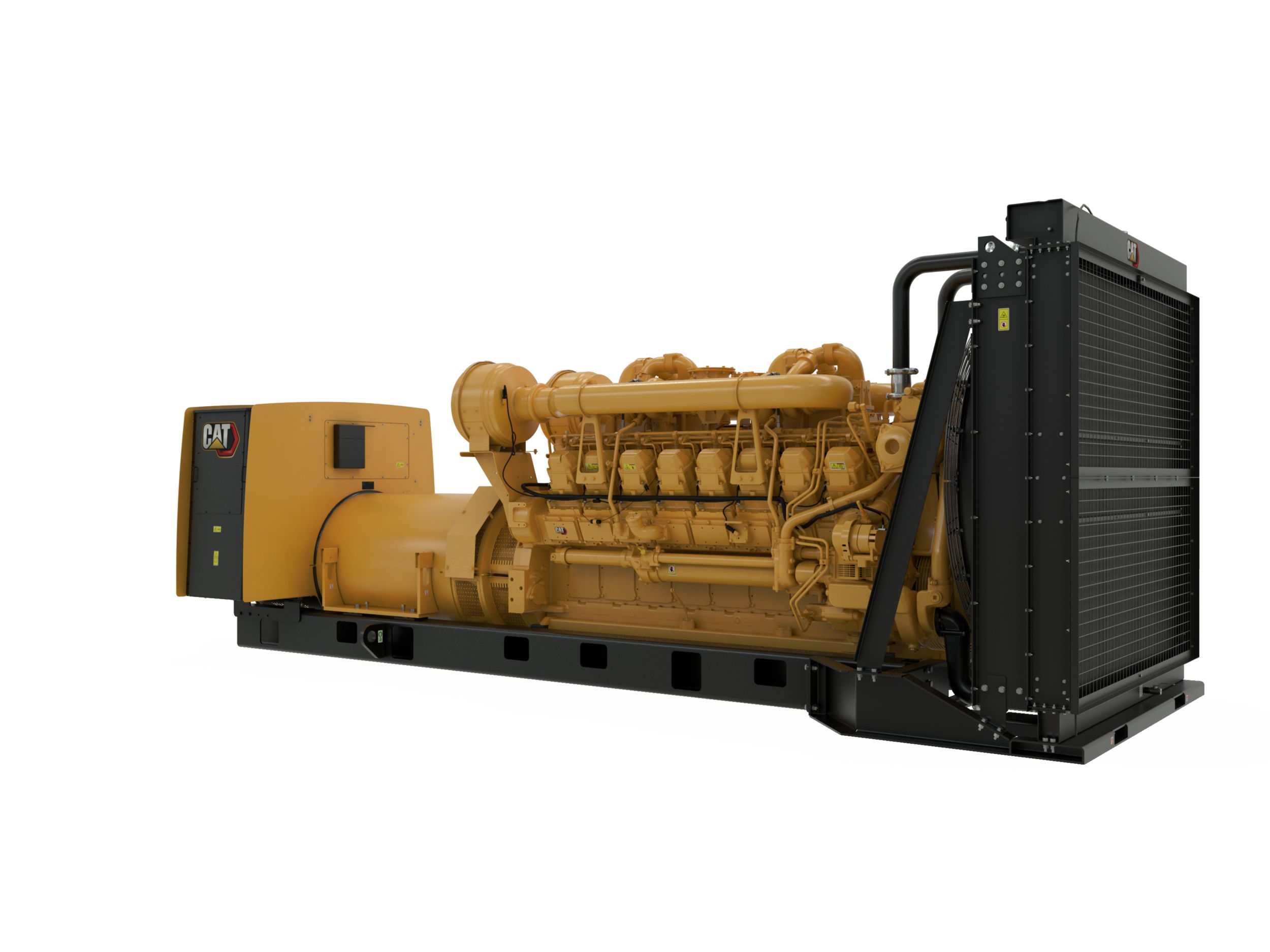

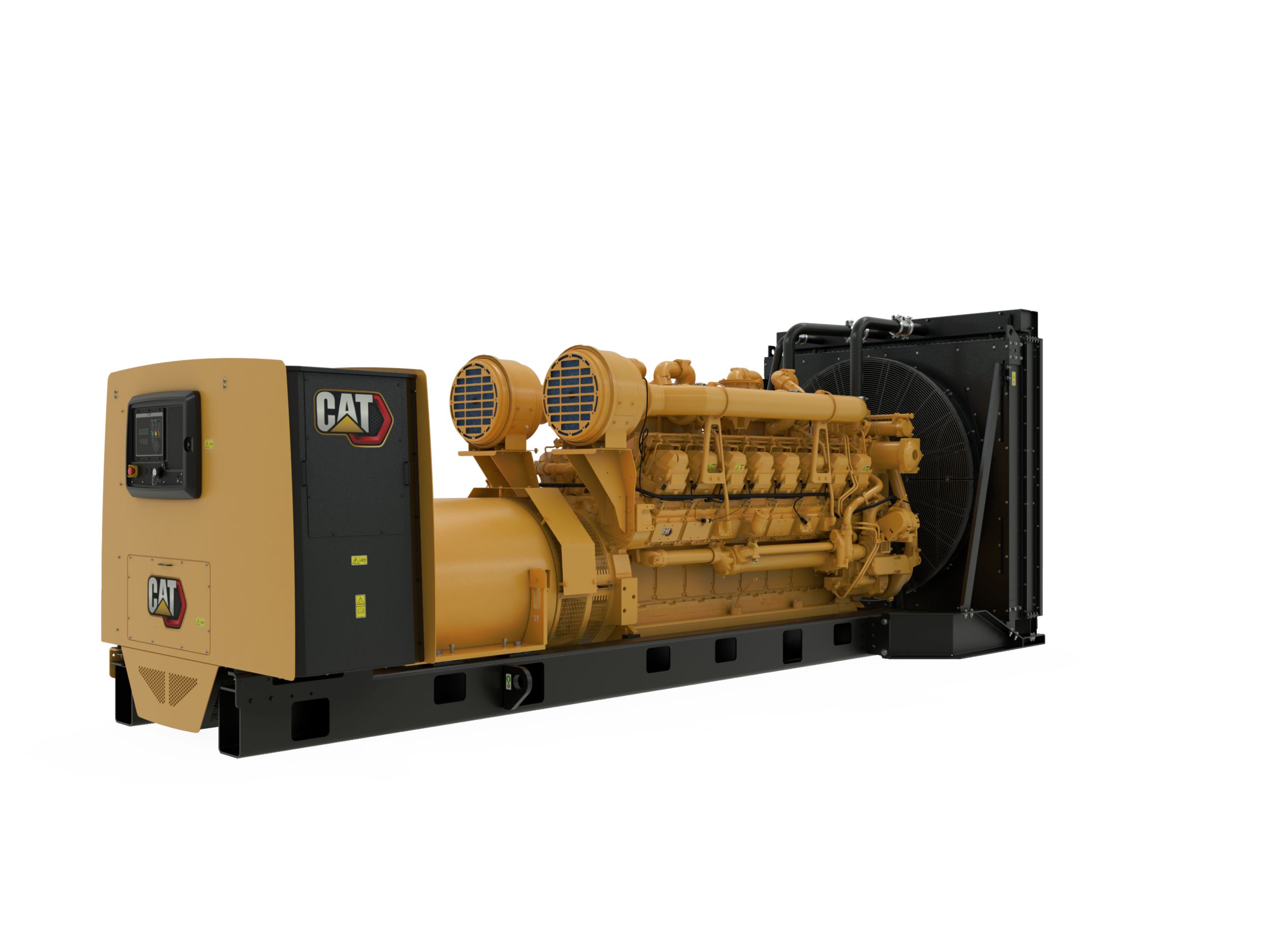

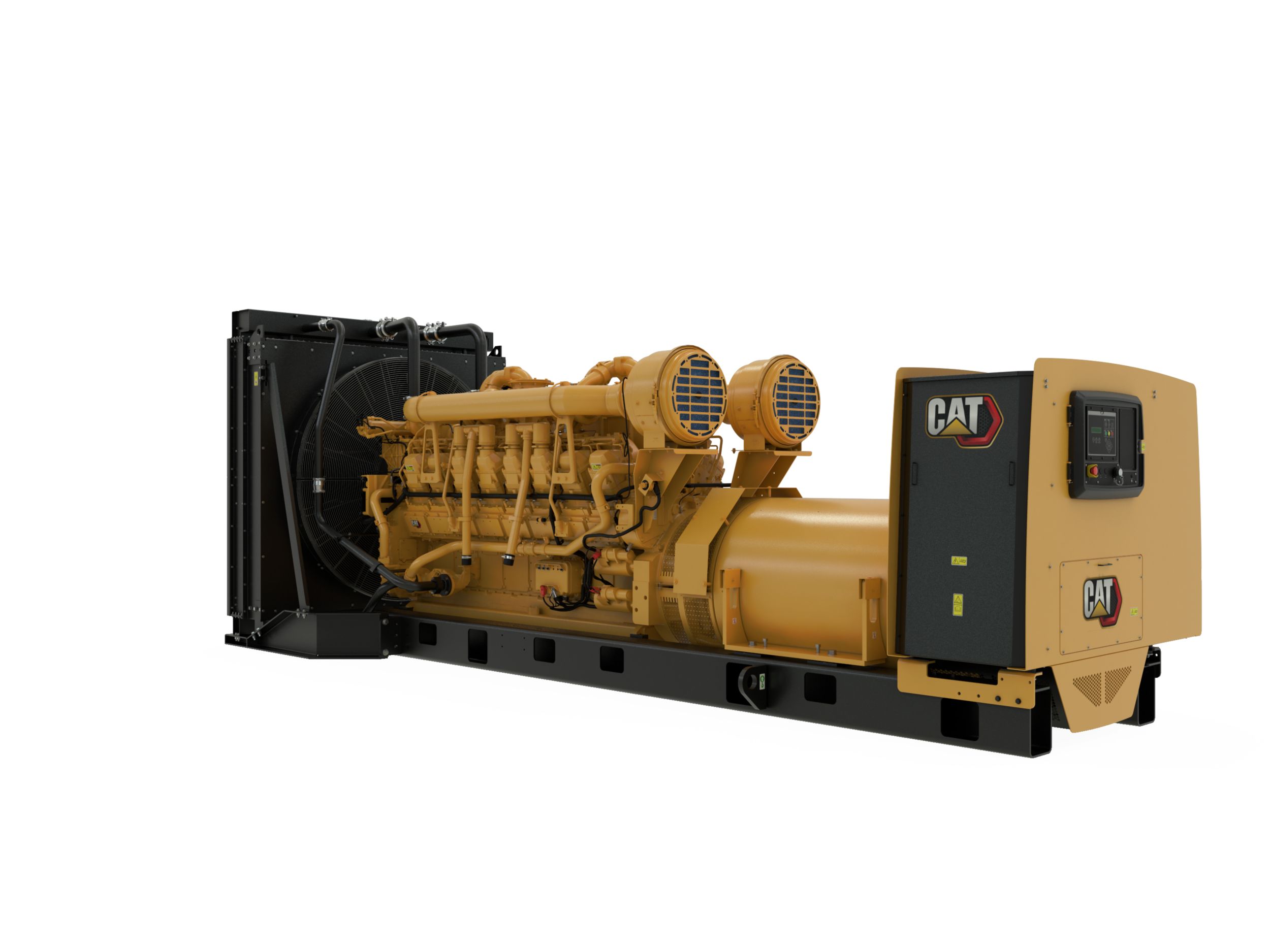

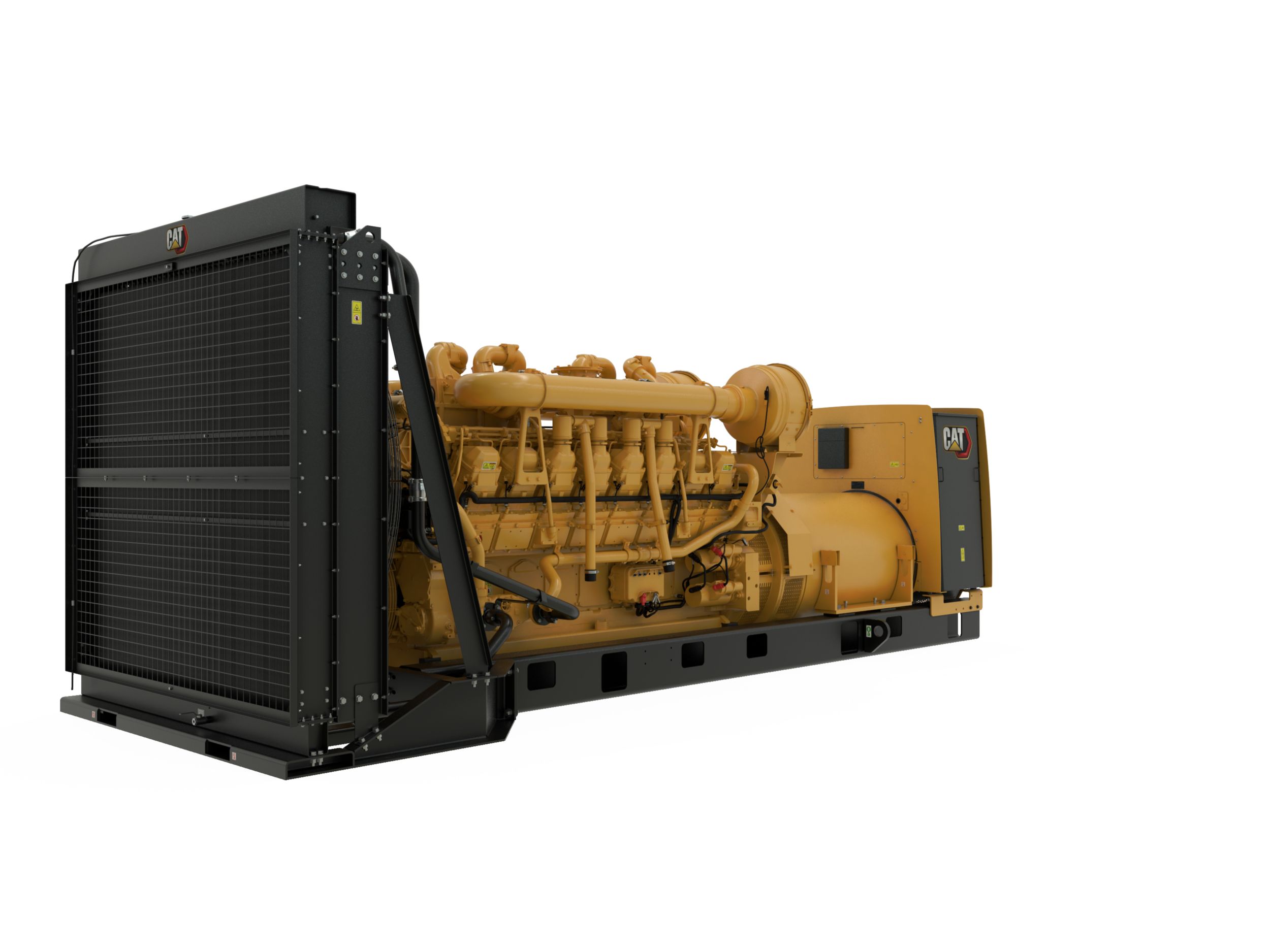

Gruppi elettrogeni diesel 3516B (60 Hz) con allestimento aggiornabile

Caratteristiche tecniche di 3516B (60 Hz) con allestimento aggiornabile

3516B (60 Hz) con allestimento aggiornabile Attrezzatura standard

Impianto di aspirazione dell'aria

• Filtro dell'aria, elemento singolo a cartuccia

Quadri di comando

• Funzionalità PLC

• Pressione dell'olio (psi, kPa o bar)

• Descrizione degli allarmi/eventi

• Modalità KVAR/PF

• CAT Connect

• Velocità eccessiva

• Amperaggio (per fase e media)

• Funzioni di protezione relè programmabili:

• V CC

• EMCP 4.2B

• Fattore di potenza (per fase e media)

• Potenza reattiva inversa (kVAr) (32RV) - Sovracorrente (50/51)

• Istogramma di carico

• Gli allestimenti per gruppo elettrogeno includono:

• Frequenza (Hz)

• Pulsante di arresto di emergenza

• Sovratensione/sottotensione (27/59)

• Soppressione RFI

• Funzionamento a 24 V CC

• Livello del liquido di raffreddamento basso

• Potenza inversa (kW) (32 - Potenza reattiva inversa (kVAr) (32RV) - Sovracorrente (50/51)

• 4 uscite relè programmabili (Modulo A)

• Volt (L-L e L-N)

• Regolatore di tensione Caterpillar

• IVR include:

• Comando di funzionamento automatico/avviamento/arresto

• kVA (per fase, media e percentuale)

• Prova spie

• Sovrafrequenza/sottofrequenza (81 o/u)

• Lato anteriore ermeticamente sigillato

• Rilevamento tensione trifase

• Raffreddamento motore

• kVAr-hr (totali)

• Bassa pressione dell'olio

• Collegamento dati modulo accessori

• Arresto di emergenza

• Collegamento dati del cliente (Modbus RTU)

• Comunicazioni:

• Avviso / spegnimento con indicatori LED comuni per:

• Misuratore CA a vero valore efficace 0, trifase, precisione +/-2%

• Indicatori digitali per:

• Schermi personalizzabili

• Mancato avviamento (avviamento troppo veloce)

• Collegamento dati modulo avvisatore di serie

• Temperatura del liquido di raffreddamento

• Comandi:

• Sovracorrente (50/51)

• Il numero di I/O varia a seconda delle opzioni selezionate

• Funzione di statismo reattivo

• Bassa temperatura del liquido di raffreddamento

• Temperatura del liquido di raffreddamento elevata

• Eccitazione min/max

• Conferma allarmi

• Giri/min

• Sequenza di fase del generatore

• Limitatore e monitoraggio del diodo eccitatore

• Regolazione della velocità

• Ore di funzionamento

• kW (per fase, media e percentuale)

• 3 ingressi analogici

• Montato sul generatore - rivolto verso la parte posteriore

• 6 ingressi digitali programmabili personalizzabili

Sistema di lubrificazione

• Filtro dell'olio, bocchettone di riempimento e astina di livello

• Tubazioni e valvola dello scarico dell'olio

• Pompa a ingranaggi per olio di lubrificazione

• Eliminazione dei vapori

• Olio lubrificante

Sistema di supporto

• Supporti antivibrazioni in gomma - spediti non montati

• Guide - montaggio motore/generatore/radiatore

• Supporti antivibrazioni (spediti separatamente)

Sistema di avviamento

• Alternatore di carica 45 A

• Motorino di avviamento elettrico da 24 V

• Batteria e rack per batterie con cavi

• Sezionatore della batteria

Documentazione

• Catalogo dei ricambi

• Manuale di funzionamento e manutenzione

3516B (60 Hz) con allestimento aggiornabile Attrezzatura a richiesta

Sistema di controllo

• EMCP 4.3, EMCP 4.4

Impianto di aspirazione dell'aria

• Filtro dell'aria a doppio elemento

• Filtro con elemento singolo

Sistema di raffreddamento

• Indicatori a interruttore del livello dell'acqua

• Radiatori ATAAC installati opzionali

• Radiatori ATAAC ambiente standard

• Radiatori ambiente standard

• Liquido di raffreddamento

• Radiatori installati opzionali

Sistema basamento

• Valvole di sfogo a esplosione

• Valvole di massima pressione antiesplosione

• Sistema di ventilazione

Sistema di scarico

• Gomiti

• Flangia ed espansori di scarico

• Modulo emissioni pulite Tier 4

• Kit moduli emissioni pulite Tier 4

• Componenti del modulo emissioni pulite

• Offset scarico

• Silenziatori

• Armadio di dosaggio Tier 4

• Flange

• Raccordi flessibili

• Adattatori Y

Impianto di alimentazione

• Pompe di adescamento del combustibile (Tier 4) - Manuali o elettriche

• Filtro del combustibile primario

Informazioni generali

• Emblema US Aid

• Verniciature speciali (colori diversi dal giallo Caterpillar o ad alte prestazioni)

Generatori e accessori

• Bassa/media tensione: 380/400/415 volt, trifase, 1.500 giri/min. RW, IE, n. di conduttori = 6, Passo = 0,6667: Telaio 1600

• Conversione del generatore

• Trasformatori di corrente differenziale (DCT, Differential Current Transformer)

• Trasformatori di corrente differenziale (DCT, Differential Current Transformer) classi 8,7 kV e 15 kV

• Bassa/media tensione: 380, 440, 480, 600 volt, trifase, 1.800 giri/min. RW, IE, n. di conduttori = 6, Passo = 0,6667: Telaio 1600

• Bassa/media tensione: 380/400/415 volt, trifase, 1.500 giri/min. RW, PM, n. di conduttori = 6, Passo = 0,6667: Telai 1600 e 1800

• Termostato per riscaldatore ambiente

• Riscaldatore ambiente

• Alta tensione: 6.300, 6.600, 6.900 volt, trifase 1.800 giri/min, FW, PM, N. conduttori = 6, Passo = 0,6667: telaio 2.700, 3.000

• Filtro dell'aria dell'alternatore

• Alta tensione: 12.470, 13.200, 13.800 volt, trifase 1.800 giri/min, FW, PM, N. conduttori = 6, Passo = 0,6667: telaio 2.700, 3.000

• Bassa/media tensione: 380, 416, 440, 480, 600, 2.400, 4.160 volt, trifase, 1.800 giri/min, FW, PM, n. conduttori=6, passo 0,6667: telaio 1600, 1800

Strumentazione

• Pirometro e termocoppie

Sistema di lubrificazione

• Regolatore del livello dell'olio

• Pompe di prelubrificazione

• Olio di lubrificazione nella coppa standard

Sistema di supporto

• Isolatori a disco a bassa efficienza

• Isolatori antivibrazioni a molla

• Isolatori antivibrazioni IBC

Collegamenti di alimentazione

• Collegamenti di alimentazione lato destro

• Cavi di massa tra generatore e morsettiera

• Collegamenti neutro/massa

• Interruttori di circuito a bassa tensione

• Telaio 2700, quattro conduttori, quattro terminali

• Collegamenti di alimentazione posteriore

• Collegamenti di alimentazione lato sinistro

• Barre di distribuzione centrali

Test/report speciali

• Report test PGS con fattore di potenza 0,8

• Report test PGS con fattore di potenza 1,0

• Test del consumo di combustibile

• Certificazione CSA (Canadian Standards Association)

• Report sulle analisi delle vibrazioni torsionali

• Certificazione IBC

• Report test generatore

• Test del consumo di combustibile del gruppo elettrogeno

• Certificazione OSHPD

• Carica per test motore standard

Avviamento e carica

• Dispositivo di rotazione del motore

• Regolatore di pressione dell'aria

• Copertura dispositivo di avviamento

• Motorini di avviamento elettrici

• Riscaldatori dell'acqua della camicia

• Motorini di avviamento ad aria

• Gruppo batterie 24 V - A secco

• Caricabatterie da 10, 20, 35 e 50 A

Garanzia di manutenzione estesa

• Copertura Platinum, Gold e Silver
