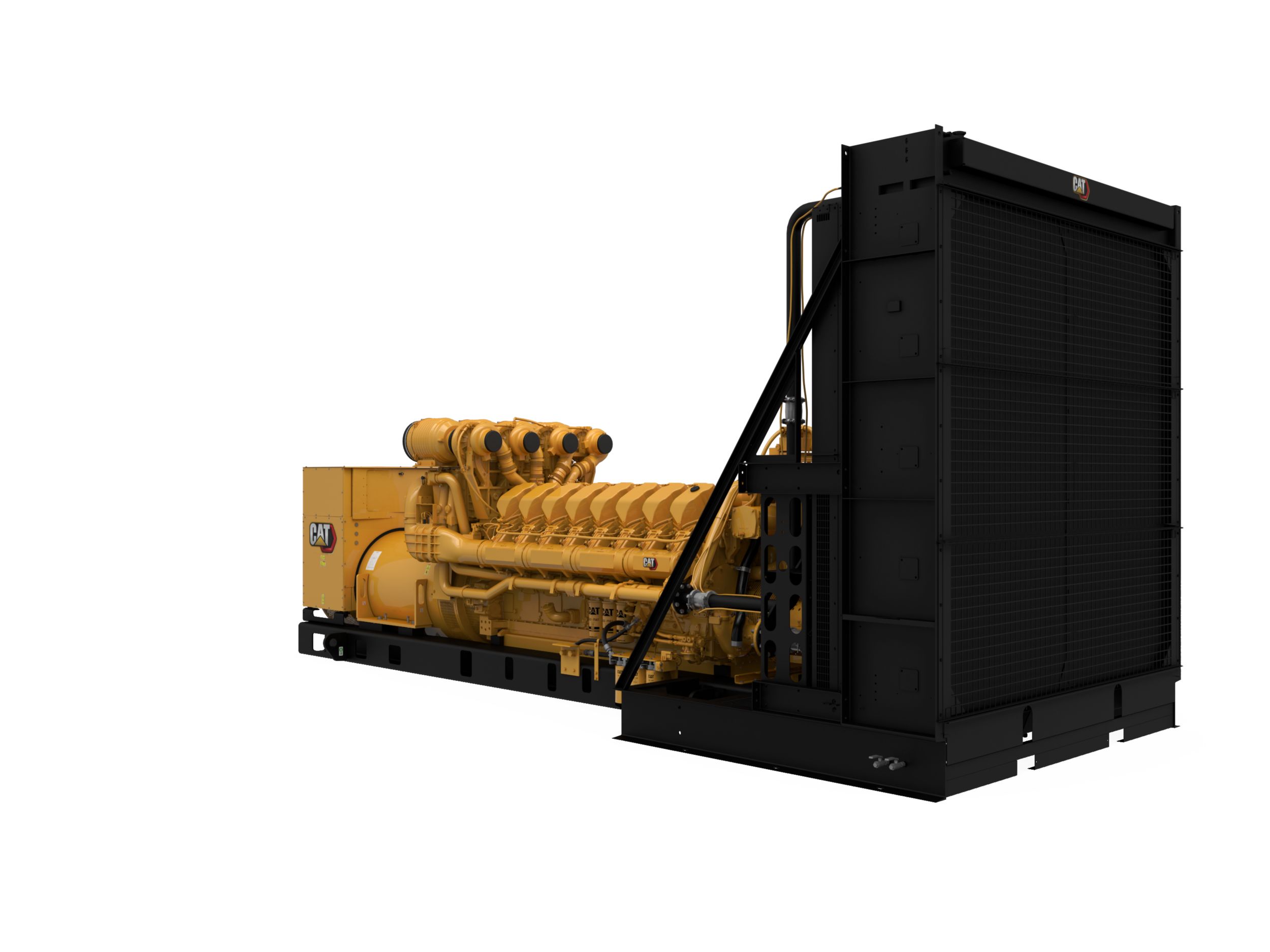

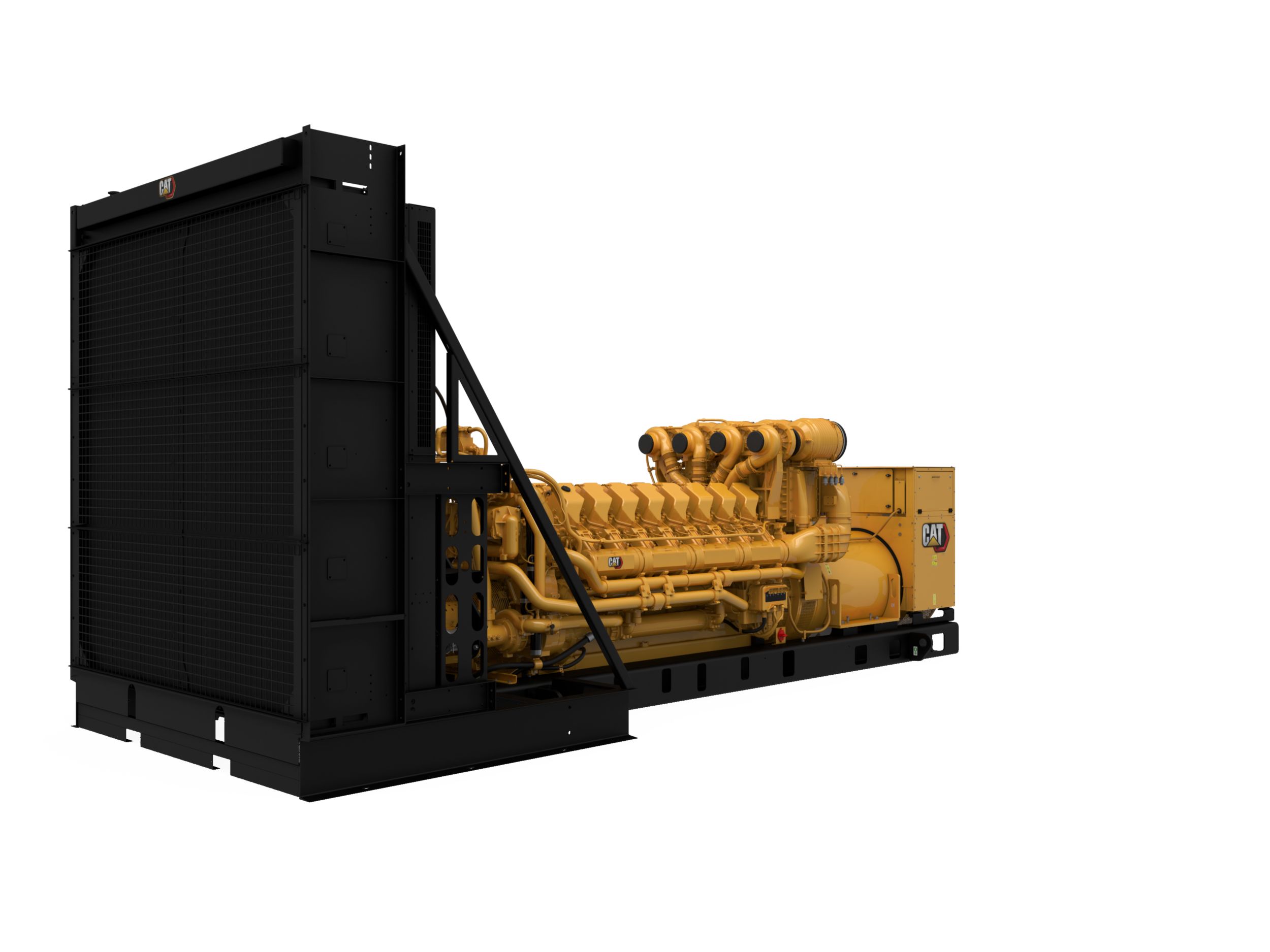

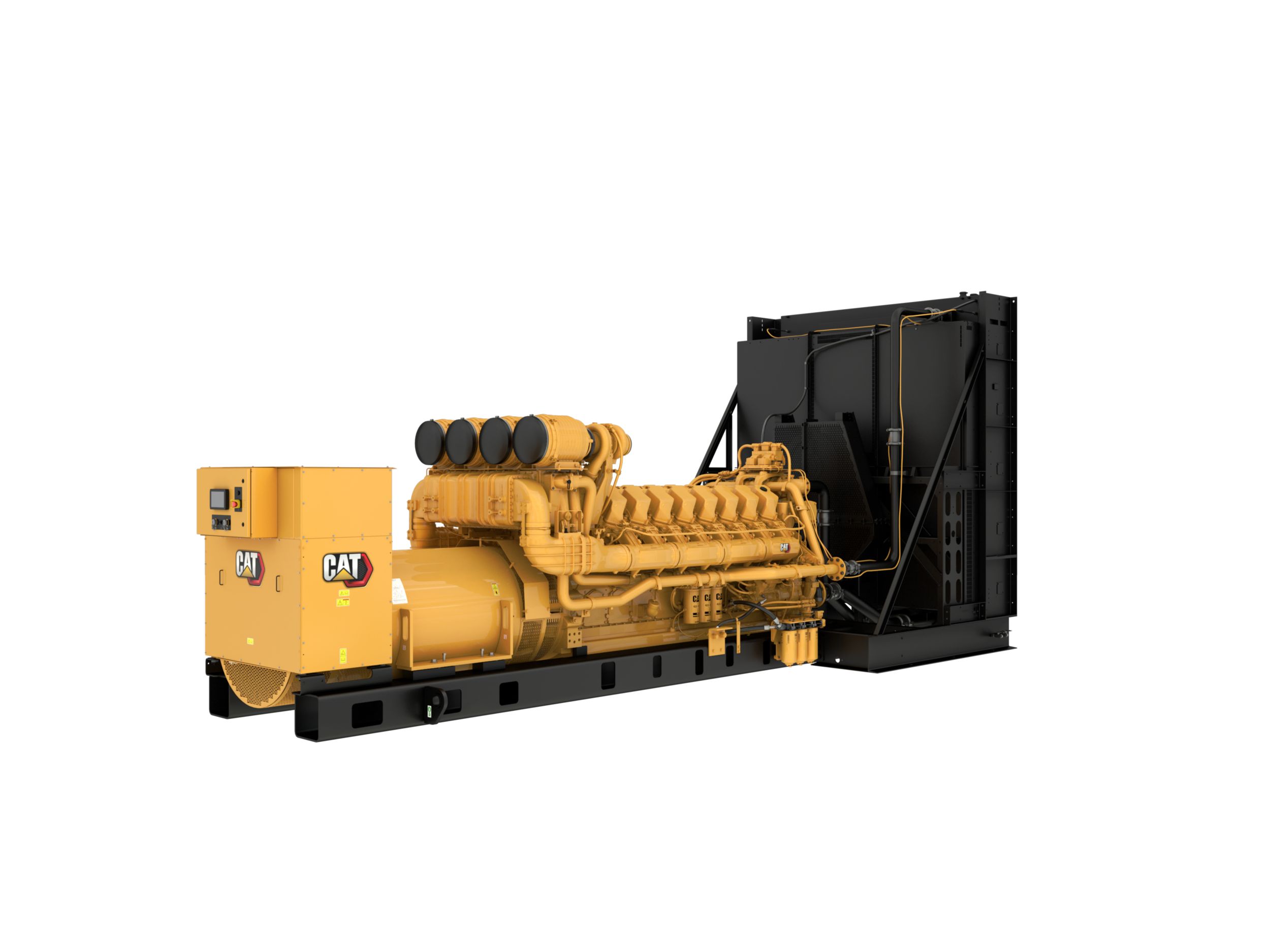

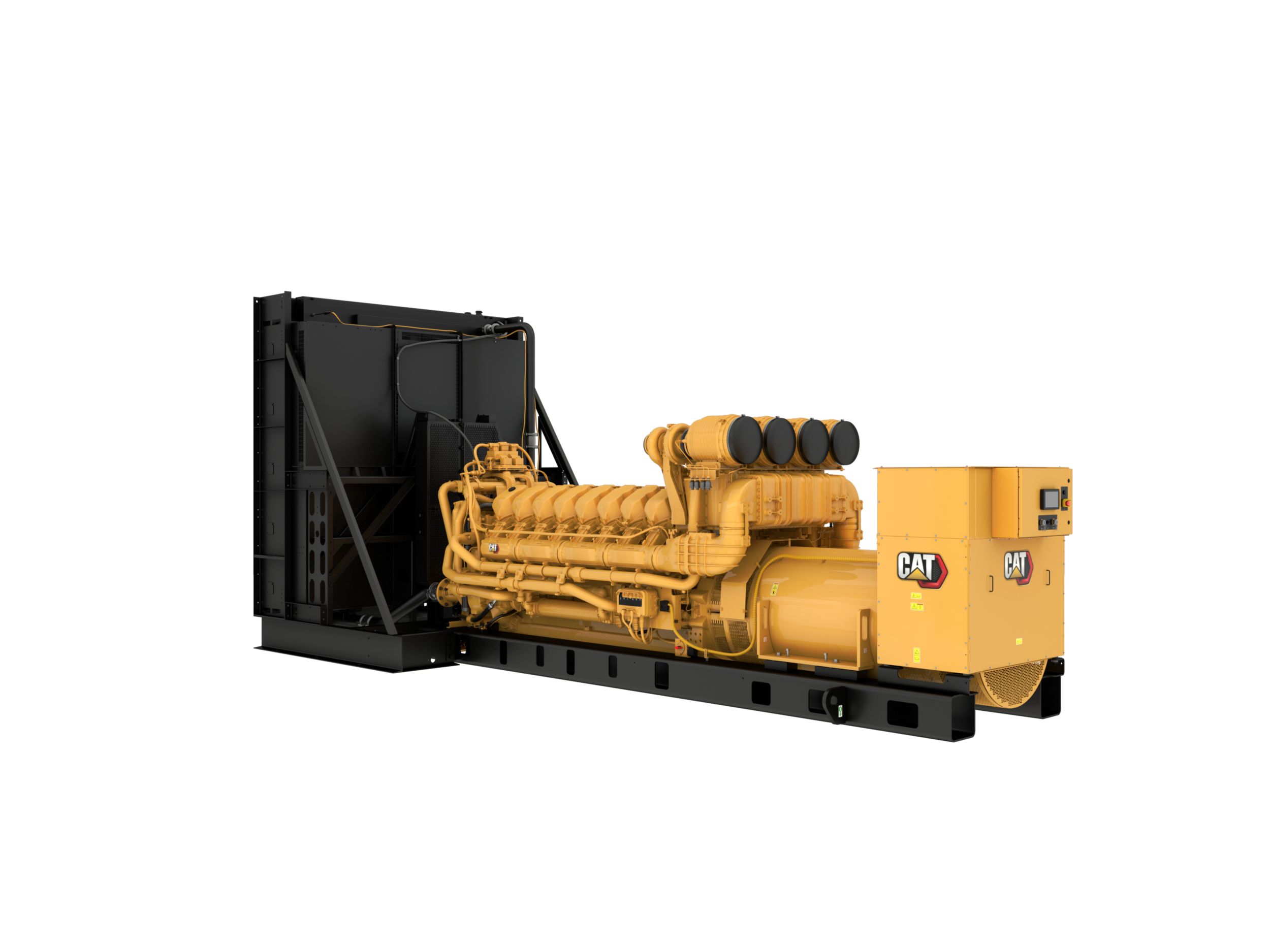

Gruppi elettrogeni diesel C175-16 (60 Hz)

Caratteristiche tecniche di C175-16 (60 Hz)

C175-16 (60 Hz) Attrezzatura standard

Impianto di aspirazione dell'aria

• 4 x elemento singolo con indicatori di manutenzione.

Pannello di controllo

• 2 uscite relè programmabili (Modulo C)

• Livello del liquido di raffreddamento basso

• Sovratensione/sottotensione

• Temperatura del liquido di raffreddamento

• Collegamento dati modulo avvisatore di serie

• Conferma allarmi

• Descrizione degli allarmi/eventi

• Volt (L-L e L-N)

• Potenza inversa

• Sovrafrequenza/sottofrequenza

• Lato anteriore ermeticamente sigillato

• Funzioni di protezione relè programmabili

• Regolazione della velocità

• Sequenza di fase del generatore

• Bassa temperatura del liquido di raffreddamento

• Montato sul generatore - rivolto verso la parte posteriore

• Velocità eccessiva

• Comandi

• Frequenza (Hz)

• Avvio ciclo motore

• Timer di raffreddamento motore

• Indicatori di avviso/arresto:

• Prova spie

• 2 uscite digitali programmabili

• 6 ingressi digitali programmabili

• Temperatura del liquido di raffreddamento elevata

• Collegamento dati del cliente (Modbus RTU)

• Comando di funzionamento automatico/avviamento/arresto

• Pulsante di arresto di emergenza

• Giri/min

• Indicatori digitali

• Comunicazioni

• Collegamento dati modulo accessori

• Pressione dell'olio (psi, kPa o bar)

• Bassa pressione dell'olio

• Sovracorrente

• Arresto di emergenza

• Funzionamento a 24 V CC

• 4 uscite relè programmabili (Modulo A)

• Mancato avviamento (avviamento troppo veloce)

• Misuratore CA a vero valore efficace, trifase, precisione +/-2%

• Fattore di potenza (per fase e media)

• Ore di funzionamento

• V CC

• Amperaggio (per fase e media)

• Cat ECS 100

• Potenza reattiva inversa

Sistema di scarico

• Flangia imbullonata con soffietto per ciascun turbo

• Uscita della flangia di scarico

Impianto di alimentazione

• Filtri montati su motore #REF!

• Filtri x 3

• Tipo avvitato da 10 micron

• Filtri del combustibile secondari/terziari

• Tipo avvitato da 4 micron

• Separatore acqua filtro combustibile primario/acqua combustibile

Generatori e accessori

• Scatola di espansione lato destro, ingresso cavi dall'alto

• Statore IEC Platinum RTD

• Funzione di statismo reattivo

• Rilevamento tensione trifase

• Collegamenti per barre di distribuzione (MV), scatola di espansione lato destro, ingresso cavi dall'alto

• Aumento di temperatura classe F a 40 °C di temperatura ambiente

• Riscaldatore ambiente anticondensa

• Isolamento NEMA classe H

• 6 conduttori

• Aumento di temperatura classe H a 40 °C temperatura ambiente

• Regolatore di tensione

• Monitoraggio diodo eccitatore

• Avvolgimento preformato

• Soppressione RFI

• Collegamenti per barre di distribuzione (LV), montaggio da alto/centro, ingresso cavi dall'alto

• Trifase senza spazzole

• Modelli da 60 Hz: schema fori NEMA standard

• Eccitazione del magnete permanente (PMG)

• Limitatore eccitazione min/max

• Polo saliente

Sistema di regolazione

• Arresto ridondante (protezione da velocità eccessiva mediante un sistema di rilevazione della velocità duplicato)

• ADEM A4

Sistema di lubrificazione

• Filtro dell'olio, bocchettone di riempimento e astina di livello

• Scambiatore di calore dell'olio di lubrificazione integrato

• Tubazioni e valvola dello scarico dell'olio

• Eliminazione dei vapori

• Olio lubrificante

• Prelubrificazione - richiesta con primario, continuo e standby

• Pompa a ingranaggi per olio di lubrificazione

Sistemi di supporto

• Guide - Motore/generatore

• Supporti antivibrazioni in gomma - spediti non montati

• Doppi motorini di avviamento elettrici a 24 V

• Sezionatore della batteria

• Batterie e rack per batterie con cavi

Terminazione di potenza

• Barra di contatto

Istruzioni di manutenzione

• Due ispezioni PM

Informazioni generali

• Verniciatura - Giallo Caterpillar con guide e radiatore neri a elevata brillantezza

• Rotazione secondo gli standard SAE

• Manutenzione LH

• Volano e alloggiamento del volano - SAE n. 00

C175-16 (60 Hz) Attrezzatura a richiesta

Impianto di aspirazione dell'aria

• Adattatori di aspirazione dell'aria

• Filtro dell'aria a doppio elemento

• Filtro dell'aria a singolo elemento

• Protezione presa d'aria

Pannello di controllo

• Gruppo radiatore

• Massa selezionata automaticamente

• Posizione di montaggio collegamento CA-CC cliente - LV/MV

• Regolatore di ripartizione del carico

• EMCP 4,4

• E-Stop

• Scatole telaio

• Moduli avvisatore

• Modulo condivisione carico/piastra ausiliaria e scatola ausiliaria (LV)

• Refrigeratore combustibile

• Posizione di montaggio comando - LV/MV

• Monitoraggio dei pacchetti Modbus

• Opzioni di interfaccia cliente

• Cablaggio opzionale EMCP 4.4

• Gruppi di rilevamento tensione e corrente comando

• Radiatori a distanza

• Cablaggio del generatore

• Cablaggio di interconnessione

• Regolazione della velocità

• Posizioni collegamenti di alimentazione comando, MV e HV

• Interruttore di sollevamento/abbassamento

Sistemi basamento

• Valvola di massima pressione esplosive

• Sistema di ventilazione del basamento

Sistema di scarico

• Silenziatori

• Gruppo di supporto scarico

• Flange saldate

• Collettori di scarico

• Alloggiamento anteriore - Primario o continuo

• Alloggiamento anteriore - Standby o applicazioni critiche

• Scarico del postrefrigeratore

Impianto di alimentazione

• Filtro del combustibile primario

Generatori e accessori

• Bassa tensione - Telai 1800 e 3000 - 60 Hz, trifase, 1800 giri/min, FW, PM, N. conduttori=6, passo 0,6667

• Media tensione - Telai 1800 e 3000 - 60 Hz, trifase, 1.800 giri/min, FW, PM, N. conduttori=6, passo 0,6667

• GP conversione - Ingresso cavo dall'alto

• Bassa tensione - Telai 1800 e 3000 - 50 Hz, trifase, 1.500 giri/min, FW, PM, N. conduttori=6, passo 0,6667

• Trasformatori di corrente differenziale

• Kit riscaldatore ambiente

• Media tensione - Telai 1800 e 3000 - 50 Hz, trifase, 1.500 giri/min, FW, PM, N. conduttori=6, passo 0,6667

• Termostato per riscaldatore ambiente

• Presa d'aria generatore

Strumentazione

• Pirometro e termocoppie

Sistema di lubrificazione

• Coppe dell'olio del gruppo di scarico

• Filtri dell'olio

• Riscaldatore dell'olio di lubrificazione

• Pompe di prelubrificazione elettriche

• Olio lubrificante

Sistemi di supporto

• Isolatori di vibrazioni IBC - Non montati

• Isolatori antivibrazioni lineari a molla

• Supporti antivibrazione in gomma

Collegamenti di alimentazione

• Cavo di collegamento per bassa tensione

• Barre di distribuzione centrali (LV)

• Barre di distribuzione con montaggio laterale/posteriore generatore telaio 1800 (MV)

• Cofanature - Pacchetto controllo (LV)

• Messa in parallelo interruttori di circuito

• Interruttore di circuito generatori telaio 1800

• Collegamento neutro/massa - Bassa tensione

• Collegamento neutro/massa - Media tensione

• Opzioni di ingresso cavi (LV)

• Opzioni di ingresso cavi (MV)

• Interruttori di circuito Masterpack

• Coperture per collegamenti di alimentazione (LV)

• Cablaggi (Interruttore di circuito)

• Collegamenti interruttore di circuito Masterpack

• Barre di distribuzione laterali/posteriori (LV)

Test/report speciali

• Certificazione antisismica IBC

• Carica per prova speciale - solo in inglese

• Report test PGS con fattore di potenza 0,8

• Test del consumo di combustibile del gruppo elettrogeno

• Report TVA (analisi delle vibrazioni torsionali) standard del gruppo elettrogeno

• Report test PGS con fattore di potenza 1,0

• Certificazione antisismica OSCOSH1

• Report TVA generatore personalizzato

• Report test generatore

• Carica per test motore standard

Sistema di avviamento/carica

• Batteria per impieghi gravosi con rack

• Alternatori di carica - A secco

• Regolatore di pressione dell'aria

• Coperture posizione dispositivo di avviamento

• Scatola di distribuzione dell'alimentazione da 24 V

• Motorino di avviamento elettrico da 24 V

• Caricabatterie 35 A

• Gruppo batterie 24 V - A secco

• Caricabatterie 20 A

• Riscaldatori dell'acqua della camicia

• Caricabatterie 50 A

• Motorino di avviamento ad aria

• Gruppi cablaggio dei riscaldatori dell'acqua delle camicie

Informazioni generali

• Verniciature speciali

• GP di controllo - Gruppo di rotazione pneumatico

• Manuale gruppo di rotazione

• Strumenti di manutenzione - Gruppo di rotazione del motore

• Dispositivo di rotazione pneumatico
