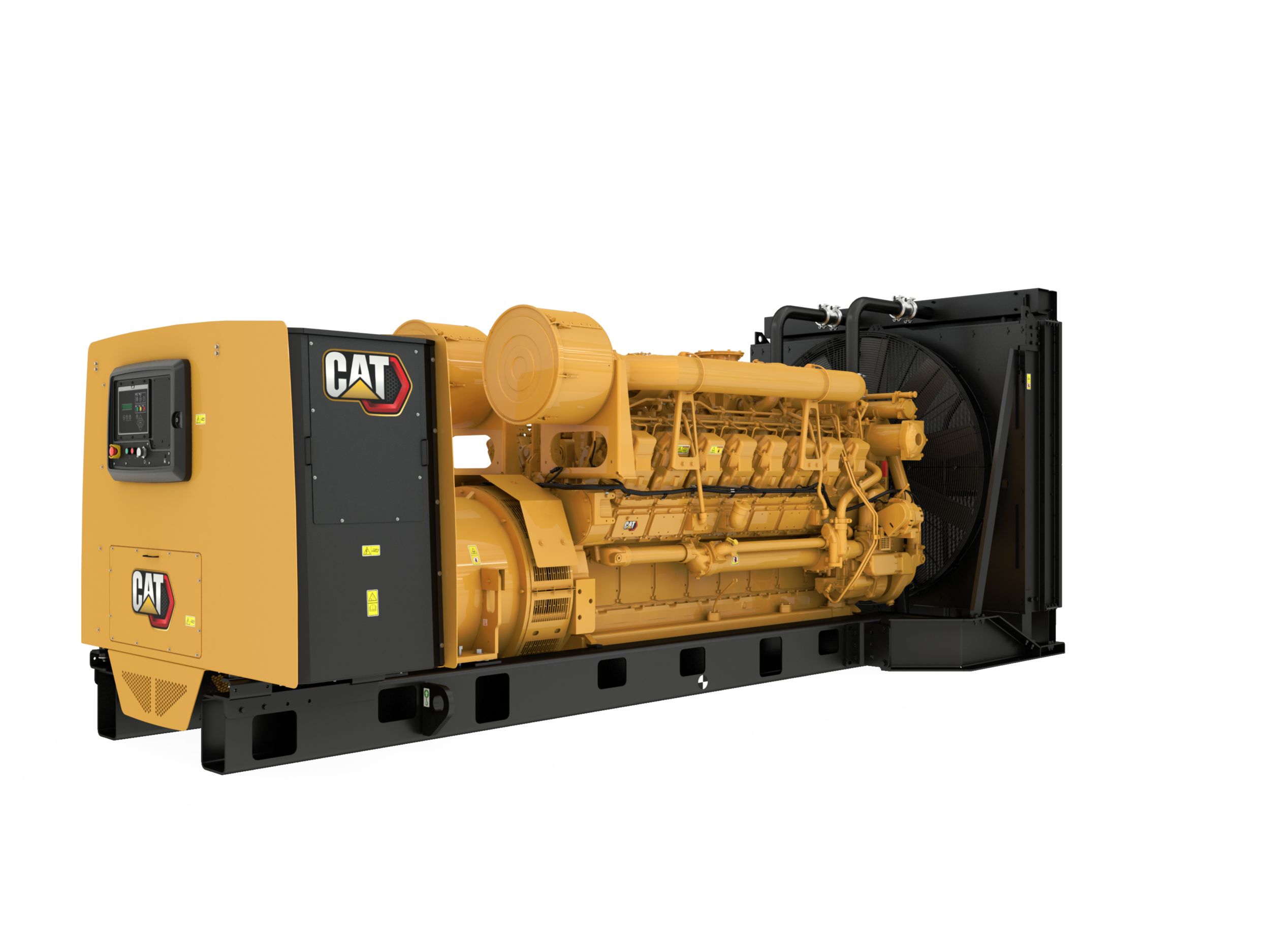

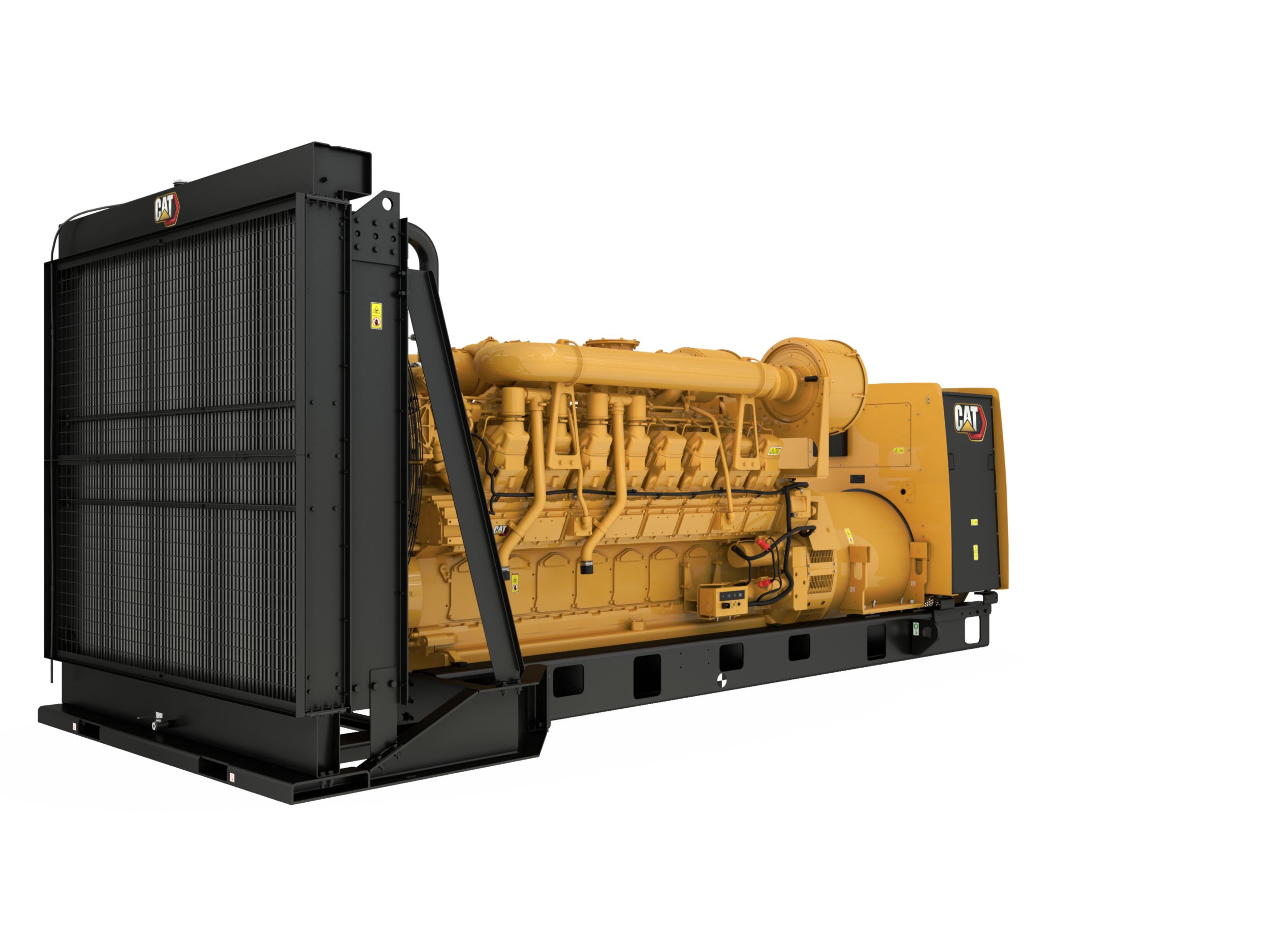

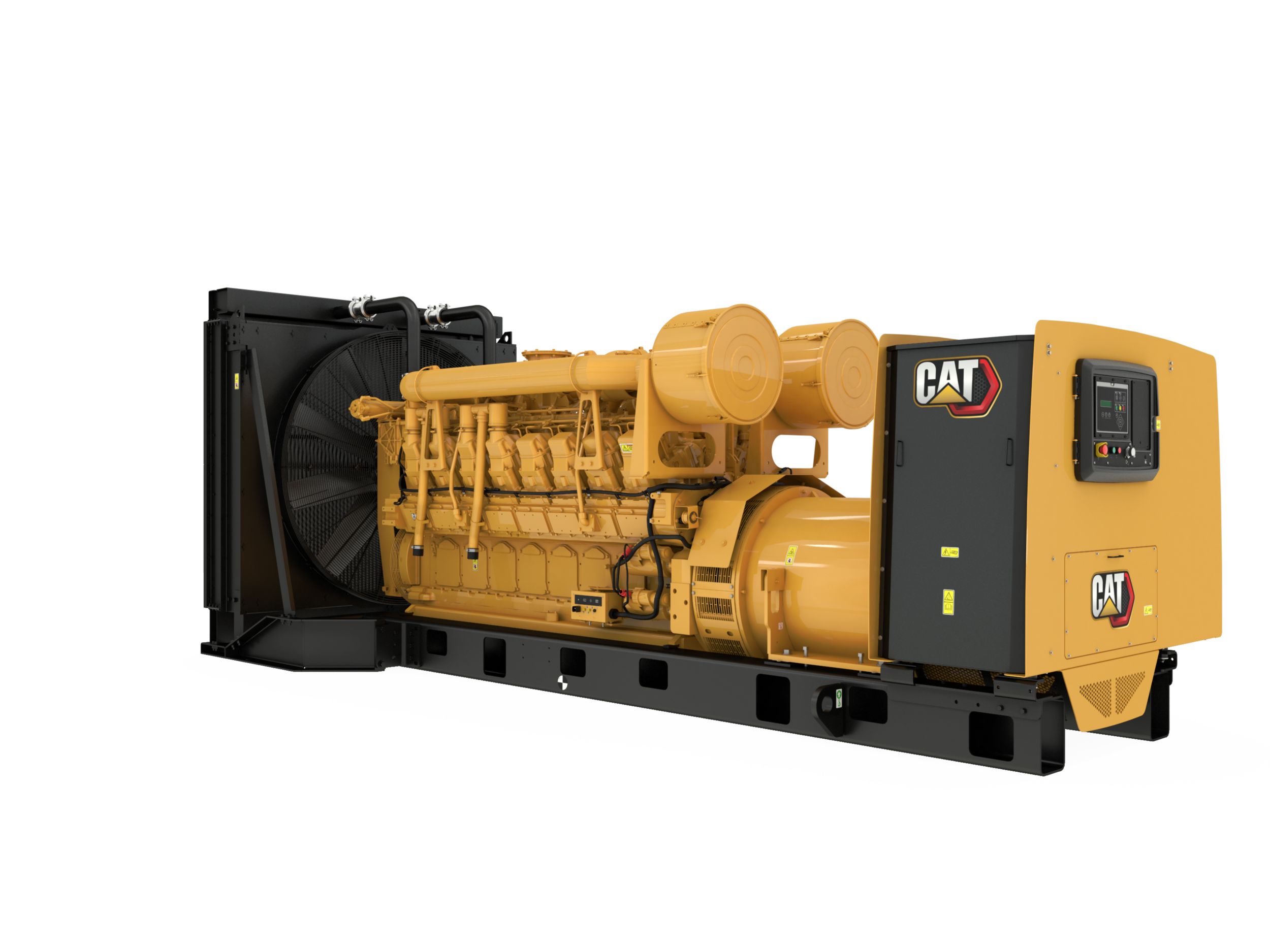

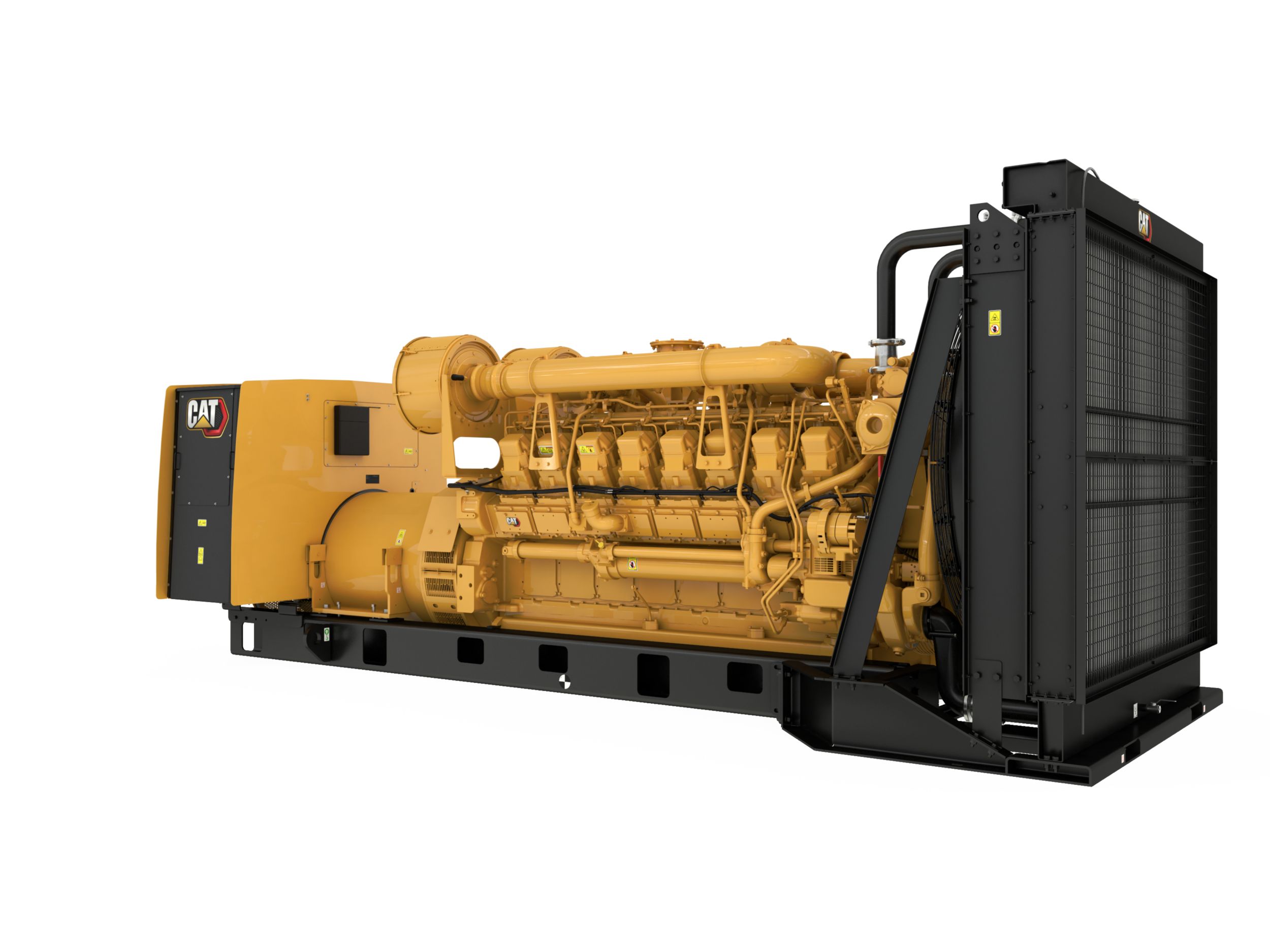

Gruppi elettrogeni diesel 3516 (60 Hz) con allestimento aggiornabile

Caratteristiche tecniche di 3516 (60 Hz) con allestimento aggiornabile

3516 (60 Hz) con allestimento aggiornabile Attrezzatura standard

Impianto di aspirazione dell'aria

• Filtro dell'aria, elemento singolo a cartuccia

Sistema di controllo

• Comando di funzionamento automatico/avviamento/arresto

• Avvio ciclo motore

• Gli allestimenti per gruppo elettrogeno comprendono il regolatore di tensione Caterpillar

• Regolazione della velocità

• Il regolatore di tensione integrato (IVR, Integrated Voltage Regulator) include funzionalità di statismo reattivo, rilevamento della tensione trifase, modalità KVAR/PF, soppressione RFI, eccitatore min/max. Limitatore e monitoraggio del diodo eccitatore

• Funzionamento a 24 V CC

• Timer di raffreddamento motore

• Descrizione degli allarmi/eventi

• Pulsante di arresto di emergenza

• Lato anteriore ermeticamente sigillato

• EMCP 4.2B

• Montato sul generatore - rivolto verso la parte posteriore

• Comandi:

• Prova spie

• Conferma allarmi

• Funzionalità PLC

• Istogramma di carico

• Schermi personalizzabili - Misuratore CA a vero valore efficace 0, trifase, precisione +/-2%

• ATAAC - Radiatori installati per gruppo 3516E

• 3 ingressi analogici

• 1 uscita digitale programmabile

• Collegamento dati modulo accessori

• 1 uscita relè programmabile (Modulo C)

• Collegamento dati del cliente (Modbus RTU)

• Collegamento dati modulo avvisatore di serie

• CAT Connect

• Indicatori digitali per:

• Potenza reattiva inversa (kVAr) (32RV)

• Il numero di I/O varia a seconda delle opzioni selezionate

• Con PGS certificato standard

• 6 ingressi digitali programmabili personalizzabili

• Giri/min

• 4 uscite relè programmabili (Modulo A)

• Comunicazioni:

• Ore di funzionamento

• Sovracorrente (50/51)

• Volt (L-L e L-N)

• Frequenza (Hz)

• Pressione dell'olio (psi, kPa o bar) - Temperatura del liquido di raffreddamento - Volt (L-L e L-N) - Frequenza (Hz) - Ampere (per fase e media) - Fattore di potenza (per fase e media) - kW (per fase, media e percentuale) - kVA (per fase, media e percentuale) - kVAr (per fase, media e percentuale) - kW-h (totale) - kVAr-h (totale)

• Temperatura del liquido di raffreddamento

• kVAr (per fase, media e percentuale)

• kVA (per fase, media e percentuale)

• Amperaggio (per fase e media)

• kW (per fase, media e percentuale)

• Fattore di potenza (per fase e media)

• kW-hr (totali)

• kVAr-hr (totali)

• Avviso / spegnimento con indicatori LED comuni per:

• Arresto di emergenza

• Mancato avviamento (avviamento troppo veloce)

• Temperatura del liquido di raffreddamento elevata

• Bassa pressione dell'olio

• Velocità eccessiva

• Funzioni di protezione relè programmabili

• Livello del liquido di raffreddamento basso

• Bassa temperatura del liquido di raffreddamento

• Sovratensione/sottotensione (27/59)

• Sequenza di fase del generatore

• Sovrafrequenza/sottofrequenza (81 o/u)

• Potenza inversa (kW) (32)

Sistema di regolazione

• ADEM A3

Sistema di scarico

• Uscita/e con superficie flangiata

• Collettore di scarico a secco

Impianto di alimentazione

• Pompa di adescamento del combustibile

• Tubazioni del combustibile flessibili - spedite non montate

• Refrigeratore del combustibile; non incluso negli allestimenti senza radiatore

• Filtri del combustibile secondari

Informazioni generali

• Giallo Caterpillar con guide e radiatore neri a elevata brillantezza

• Rotazione secondo gli standard SAE

• Punti di manutenzione a destra

• Volano e alloggiamento del volano - SAE n. 00

Generatore e accessori

• Schema rilevatori di temperatura dell'avvolgimento

• Collegamenti per barre di contatto, scatola di espansione lato destro, ingresso cavi dal basso

• Collegamenti per barre di contatto, montaggio in alto al centro, ingresso cavi dall'alto

• Rilevatori di temperatura ad avvolgimento

• Alta tensione:

• Avvolgimento preformato

• Avvolgimento casuale

• Collegamenti per barre di contatto, montaggio in alto al centro, ingresso cavi dall'alto

• Eccitazione del magnete permanente (PMG)

• Sistema di isolamento NEMA classe H, aumento di temperatura classe H a una temperatura ambiente di 40 °C (125 °C per applicazioni primarie/150 °C per applicazioni in standby)

• Riscaldatore ambiente anticondensa

• Schema fori NEMA standard

• Eccitazione del magnete permanente (PMG)

• Avvolgimento preformato

• Rilevatori di temperatura ad avvolgimento

• Senza spazzole trifase, polo saliente

• Sei conduttori

• Isolamento classe H, aumento di temperatura classe F a una temperatura ambiente di 40 °C (105 °C per applicazioni primarie/130 °C per applicazioni in standby)

• Bassa tensione:

• Eccitazione interna (IE)

• Media tensione:

• Schema fori NEMA standard

• Sistema di isolamento NEMA classe H, aumento di temperatura classe H a una temperatura ambiente di 40 °C (125 °C per applicazioni primarie/150 °C per applicazioni in standby

Documentazione

• Catalogo dei ricambi

• Manuale di funzionamento e manutenzione

Sistema di lubrificazione

• Filtro dell'olio, bocchettone di riempimento e astina di livello

• Tubazioni e valvola dello scarico dell'olio

• Olio lubrificante

• Pompa a ingranaggi per olio di lubrificazione

• Raffreddamento olio di lubrificazione integrato

• Eliminazione dei vapori

Sistema di supporto

• Supporti antivibrazioni in gomma - spediti non montati

• Guide - montaggio motore/generatore/radiatore

• Supporti antivibrazioni (spediti separatamente)

Sistema di avviamento

• Sezionatore della batteria

• Motorino di avviamento elettrico da 24 V

• Batteria e rack per batterie con cavi

• Alternatore di carica 45 A

3516 (60 Hz) con allestimento aggiornabile Attrezzatura a richiesta

Sistema di controllo

• EMCP 4.3, EMCP 4.4

• Modulo avvisatore locale: [ ] NFPA 110 [ ] Personalizzato

Impianto di aspirazione dell'aria

• Filtro dell'aria a doppio elemento

• Filtro con elemento singolo

Sistema di raffreddamento

• Radiatori ambiente standard

• Radiatori ATAAC ambiente standard

• Radiatori ATAAC installati opzionali

• Liquido di raffreddamento

• Radiatori installati opzionali

• Indicatori a interruttore del livello dell'acqua

Opzioni per il motore

• Motorini di avviamento: [ ] Standard [ ] Per impieghi gravosi

• Silenziatore: [ ] Grado industriale

• Filtro dell'aria: [ ] Filtri dell'aria a elemento singolo [ ] Filtri dell'aria a doppio elemento [ ] Filtri dell'aria per impieghi gravosi

• Ausili all'avviamento: [ ] Riscaldatore dell'acqua della camicia 220 V, 50 Hz

• Batterie: [ ] Standard (1.400 CCA) [ ] Per impieghi gravosi (2.800 CCA)

Sistema basamento

• Sistema di ventilazione

• Valvole di massima pressione antiesplosione

• Valvole di sfogo a esplosione

Alternatori

• Aumento di temperatura (oltre i 40 °C di temperatura ambiente): [ ] 150 °C [ ] 125 °C [ ] 105 °C [ ] 80°C

Sistema di scarico

• Adattatori Y

• Flange

• Flangia ed espansori di scarico

• Offset scarico

• Componenti del modulo emissioni pulite

• Modulo emissioni pulite Tier 4

• Raccordi flessibili

• Silenziatori

• Kit moduli emissioni pulite Tier 4

• Gomiti

• Armadio di dosaggio Tier 4

Impianto di alimentazione

• Filtro del combustibile primario

• Pompe di adescamento del combustibile (Tier 4) - Manuali o elettriche

Informazioni generali

• Verniciature speciali (colori diversi dal giallo Caterpillar o ad alte prestazioni)

• Le seguenti opzioni si basano su configurazioni locali e di prodotto:

• Allestimento UL 2200

• Emblema US Aid

• Certificazione antisismica per i seguenti codici edifici: IBC 2000, IBC 2003, IBC 2006, IBC 2009, CBC 2007

Terminazione di potenza

• Valore nominale dell'interruttore di circuito: [ ] 2.000 A [ ] 2.500 A [ ] 3.200 A [ ] 4.000 A

• Funzionamento interruttore di circuito: [ ] Elettrico

• Terminazione di potenza: [ ] Barra di contatto [ ] Interruttore di circuito

• Unità di scatto dell'interruttore di circuito: [ ] LSI [ ] LSIG [ ] LSIG-P

Generatori e accessori

• Filtro dell'aria dell'alternatore

• Bassa/media tensione: 380/400/415 volt, trifase, 1.500 giri/min. RW, IE, n. di conduttori = 6, Passo = 0,6667: Telaio 1600

• Alta tensione: 12.470, 13.200, 13.800 volt, trifase 1.800 giri/min, FW, PM, N. conduttori = 6, Passo = 0,6667: telaio 2.700, 3.000

• Alta tensione: 6.300, 6.600, 6.900 volt, trifase 1.800 giri/min, FW, PM, N. conduttori = 6, Passo = 0,6667: telaio 2.700, 3.000

• Bassa/media tensione: 380, 416, 440, 480, 600, 2.400, 4.160 volt, trifase, 1.800 giri/min, FW, PM, n. conduttori=6, passo 0,6667: telaio 1600, 1800

• Termostato per riscaldatore ambiente

• Conversione del generatore

• Bassa/media tensione: 380/400/415 volt, trifase, 1.500 giri/min. RW, PM, n. di conduttori = 6, Passo = 0,6667: Telai 1600 e 1800

• Trasformatori di corrente differenziale (DCT, Differential Current Transformer)

• Bassa/media tensione: 380, 440, 480, 600 volt, trifase, 1.800 giri/min. RW, IE, n. di conduttori = 6, Passo = 0,6667: Telaio 1600

• Trasformatori di corrente differenziale (DCT, Differential Current Transformer) classi 8,7 kV e 15 kV

• Riscaldatore ambiente

Contratto di assistenza esteso (ESC, Extended Service Contract)

• Contratto di assistenza esteso (ESC, Extended Service Contract): [ ] 2 anni [ ] 3 anni [ ] 5 anni

Strumentazione

• Pirometro e termocoppie

Sistema di lubrificazione

• Pompe di prelubrificazione

• Olio di lubrificazione nella coppa standard

• Regolatore del livello dell'olio

Sistema di supporto

• Isolatori a disco a bassa efficienza

• Isolatori antivibrazioni a molla

• Isolatori antivibrazioni IBC

Collegamenti di alimentazione

• Collegamenti neutro/massa

• Barre di distribuzione centrali

• Collegamenti di alimentazione lato destro

• Collegamenti di alimentazione posteriore

• Interruttori di circuito a bassa tensione

• Cavi di massa tra generatore e morsettiera

• Collegamenti di alimentazione lato sinistro

• Telaio 2700, quattro conduttori, quattro terminali

Test/report speciali

• Report test generatore

• Test del consumo di combustibile

• Carica per test motore standard

• Certificazione OSHPD

• Certificazione CSA (Canadian Standards Association)

• Report test PGS con fattore di potenza 1,0

• Test del consumo di combustibile del gruppo elettrogeno

• Report sulle analisi delle vibrazioni torsionali

• Certificazione IBC

• Report test PGS con fattore di potenza 0,8

Avviamento e carica

• Motorini di avviamento elettrici

• Regolatore di pressione dell'aria

• Dispositivo di rotazione del motore

• Copertura dispositivo di avviamento

• Caricabatterie da 10, 20, 35 e 50 A

• Gruppo batterie 24 V - A secco

• Riscaldatori dell'acqua delle camicie

• Motorini di avviamento ad aria

Garanzia di manutenzione estesa

• Copertura Platinum, Gold e Silver
