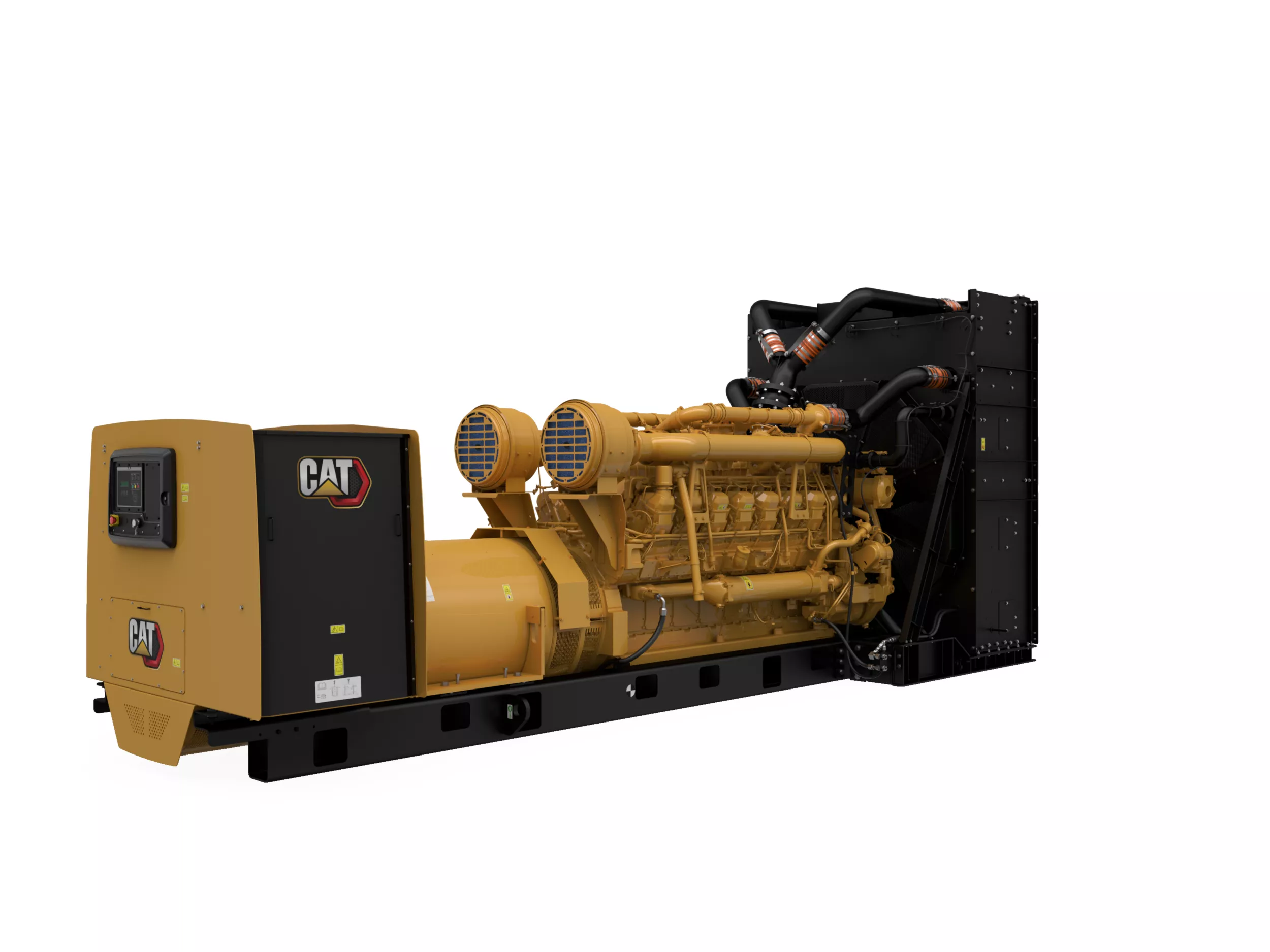

3516C (50 Hz) con allestimento aggiornabile Gruppi elettrogeni diesel

Caratteristiche tecniche di 3516C (50 Hz) con allestimento aggiornabile

3516C (50 Hz) con allestimento aggiornabile Attrezzatura standard

Impianto di aspirazione dell'aria

• Filtro dell'aria

• Elemento singolo a scatola con indicatore di manutenzione

Pannello di controllo

• Giri/min

• Avvio ciclo motore

• Mancato avviamento (avviamento troppo veloce)

• Avviso / spegnimento con indicatori LED comuni per:

• Regolazione della velocità

• Misuratore CA a vero valore efficace, trifase, precisione +/-2%

• Collegamento dati modulo accessori

• Sovracorrente (50/51)

• V CC

• Comandi:

• Sequenza di fase del generatore

• Bassa pressione dell'olio

• 2 uscite digitali programmabili

• Potenza inversa (kW) (32)

• Livello del liquido di raffreddamento basso

• Ore di funzionamento

• Frequenza (Hz)

• kVAr-hr (totali)

• kVA (per fase, media e percentuale)

• Prova spie

• Sovrafrequenza/sottofrequenza (81 o/u)

• 6 ingressi digitali programmabili

• 2 uscite relè programmabili (Modulo C)

• Funzionamento a 24 V CC

• Collegamento dati del cliente (Modbus RTU)

• Dispositivo di controllo del gruppo elettrogeno EMCP 4

• Volt (L-L e L-N)

• Temperatura del liquido di raffreddamento elevata

• Conferma allarmi

• Pressione dell'olio (psi, kPa o bar)

• 4 uscite relè programmabili (Modulo A)

• Velocità eccessiva

• Il controller EMCP4.2B include:

• Timer di raffreddamento motore

• Luci pannello

• kW (per fase, media e percentuale)

• Bassa temperatura del liquido di raffreddamento

• Sovratensione/sottotensione (27/59)

• Collegamento dati modulo avvisatore di serie

• Montato sul generatore - rivolto verso la parte posteriore

• Comunicazioni:

• kVAr (per fase, media e percentuale)

• Indicatori digitali per:

• Descrizione degli allarmi/eventi

• EMCP 4.2B

• Temperatura del liquido di raffreddamento

• Pulsante di arresto di emergenza

• Funzioni di protezione relè programmabili:

• kW-hr (totali)

• Potenza reattiva inversa (kVAr) (32RV)

• Amperaggio (per fase e media)

• Lato anteriore ermeticamente sigillato

• Fattore di potenza (per fase e media)

Scarico

• Uscita della flangia di scarico

Combustibile

• Filtro del combustibile primario con separatore dell'acqua integrale

Generatore

• Protezione IP23

• Si adatta perfettamente alle caratteristiche prestazionali e di uscita dei motori Cat

Terminazione di potenza

• Barra di contatto

Avviamento/carica

• Sistema di avviamento per impieghi gravosi

• Alternatore di carica

Sistema di raffreddamento

• Protezioni della cinghia e della ventola

• Tubazione di scarico del liquido di raffreddamento con valvola

• JWAC

• Liquido di raffreddamento a lunga durata Caterpillar

• Sensori di livello liquido di raffreddamento

• Ventola del radiatore e comando ventola

Raffreddamento

• Gruppo radiatore

Sistema di scarico

• Uscita/e con superficie flangiata

• Collettore di scarico a secco

Impianto di alimentazione

• Tubazioni del combustibile flessibili - spedite non montate

• Pompa di adescamento del combustibile

• Refrigeratore del combustibile; non incluso negli allestimenti senza radiatore

• Filtri del combustibile secondari

Generatori e accessori

• Sistema di isolamento NEMA classe H, aumento di temperatura classe H a una temperatura ambiente di 40 °C (125 °C per applicazioni primarie/150 °C per applicazioni in standby).

• Collegamenti per barre di contatto, montaggio in alto al centro, ingresso cavi dall'alto

• Avvolgimento casuale

• 6 conduttori

• Rilevatori di temperatura ad avvolgimento

• Schema fori IEC standard

• Eccitazione interna (IE)

• Senza spazzole trifase, polo saliente

• Gli allestimenti per gruppo elettrogeno comprendono il regolatore digitale di tensione Caterpillar (CDVR, Caterpillar Digital Voltage Regulator). Il CDVR include funzionalità di statismo reattivo, rilevamento della tensione trifase, modalità KVAR/PF, soppressione RFI, eccitatore min/max

Sistema di regolazione

• ADEM

Documentazione

• Catalogo dei ricambi

• Manuale di funzionamento e manutenzione

Sistema di lubrificazione

• Pompa a ingranaggi per olio di lubrificazione

• Scambiatore di calore dell'olio di lubrificazione integrato

• Eliminazione dei vapori

• Olio lubrificante

• Filtro dell'olio, bocchettone di riempimento e astina di livello

• Tubazioni e valvola dello scarico dell'olio

Sistema di supporto

• Guide - montaggio motore/generatore/radiatore

• Supporti antivibrazioni in gomma - spediti non montati

Sistema di avviamento/carica

• Motorino di avviamento elettrico da 24 V

• Batteria e rack per batterie con cavi

• Sezionatore della batteria

Informazioni generali

• Punti di manutenzione a destra

• Volano e alloggiamento del volano - SAE n. 00

• Verniciatura - Giallo Caterpillar con guide e radiatore neri a elevata brillantezza

• Rotazione secondo gli standard SAE

3516C (50 Hz) con allestimento aggiornabile Attrezzatura a richiesta

Impianto di aspirazione dell'aria

• Adattatori a distanza di aspirazione dell'aria

• Filtri dell'aria a doppio elemento

• Protezione presa d'aria

• Filtri dell'aria per impieghi gravosi

Interruttori di circuito

• Opzioni di ingresso cavi

• Allestimento comandi per cofanature

• Unità di scatto

• Presa del carico; fori IEC standard

• Collegamenti di alimentazione per barre di contatto

• Barre di contatto su montanti centrali

• Interruttori di circuito EMAX

Terminazione di potenza

• Interruttori di circuito, conformi a IEC

Quadri di comando

• Moduli avvisatore

• Monitoraggio della temperatura del generatore

• Scatola ausiliaria

• Regolazione velocità a distanza

• Collegamenti per barre di contatto

• Sportello del pannello antivandalo

• Interruttore di innalzamento/riduzione della tensione

• EMCP 4.3, EMCP 4.4

• Monitoraggio locale e remoto

• Lingue disponibili

• Opzioni di interfaccia cliente

• Clip per scatola esterna

• Collegamenti per interruttori di circuito EMAX

• Regolatori

Sistema di raffreddamento

• Scambiatori di calore

• Indicatori a interruttore del livello dell'acqua

• Flange del condotto del radiatore

• Radiatori a serpentina opzionali

Certificazioni europee

• Dichiarazione di conformità UE

Sistema di scarico

• Kit di installazione passaparete

• Kit di montaggio silenziatore

• Silenziatori

• Raccordi flessibili

Impianto di alimentazione

• Refrigeratore del combustibile

• Filtro del combustibile primario

Generatori e accessori

• Generatori

• Trifase, avvolgimento casuale, eccitazione interna (IE, Internal excitation)

• Eccitazione interna (IE)

• Trifase, 380 / 400 / 415 / 3.300 / 6.600 / 10.000 / 10.500 / 11.000 volt


• Numero di conduttori: 6

• Passo: 0,6667

Strumentazione

• Pirometro e termocoppie

• Termocoppie

Sistema di lubrificazione

• Regolatore del livello dell'olio

• Pompe di prelubrificazione elettriche

• Pompe di estrazione per prelubrificazione manuale

Sistema di supporto

• Isolatori antivibrazioni IBC

• Isolatori antivibrazioni a molla

Sistema di protezione

• Valvole di sfogo a esplosione

Test/report speciali

• Certificazione antisismica IBC

• Test CSA e certificazione

• Report test PGS con fattore di potenza 1,0

• Certificazione neutro/massa

• Report test PGS con fattore di potenza 0,8

Sistema di avviamento/carica

• Caricabatterie da 10 e 20 A

• Alternatore caricabatteria, 50 A

• Doppi motorini di avviamento elettrici a 24 V

• Dispositivi di ausilio all'avviamento a etere

• Gruppo batterie 24 V - A secco

• Riscaldatori dell'acqua della camicia

Informazioni generali

• Gruppo di rotazione del motore
