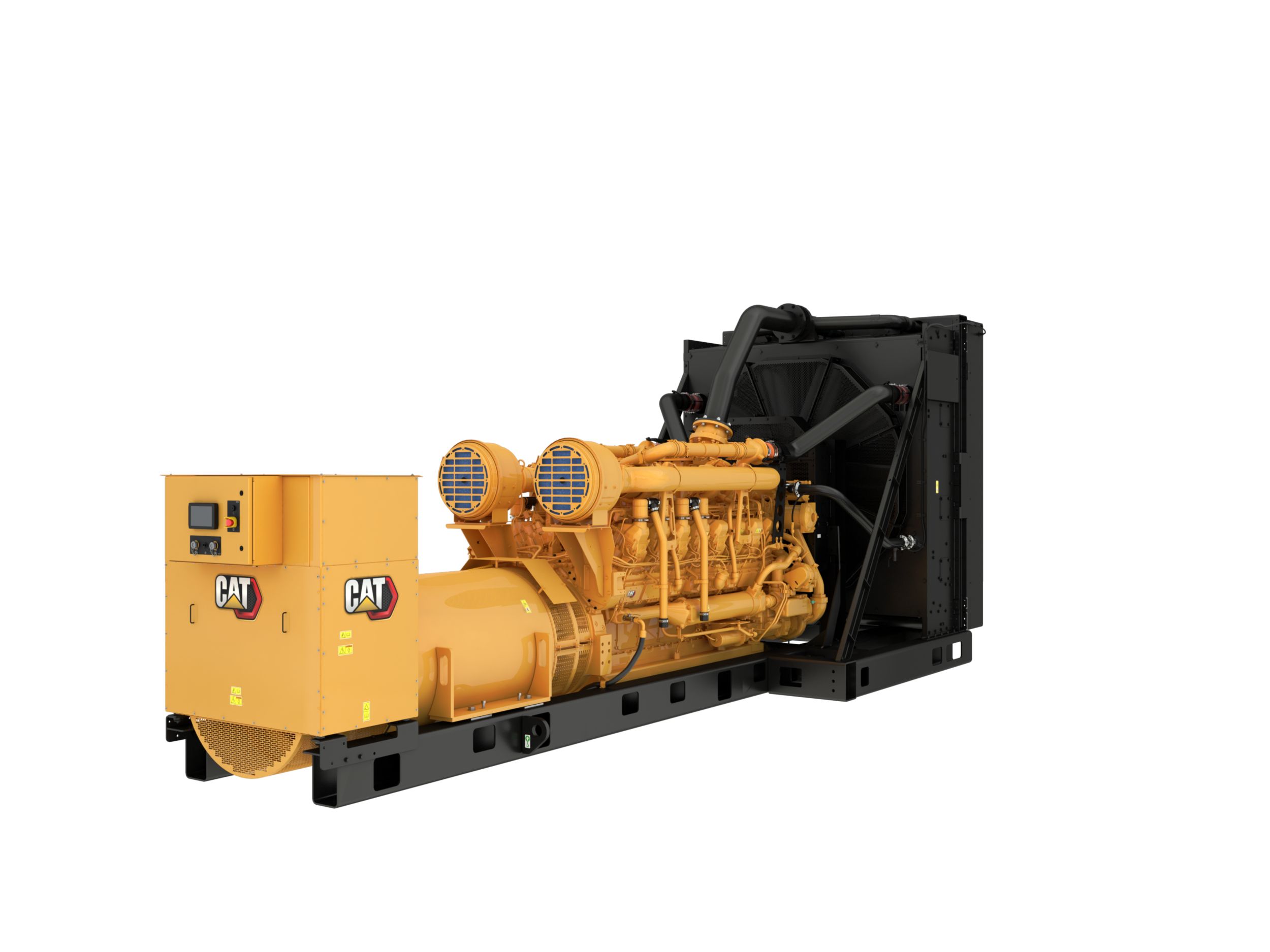

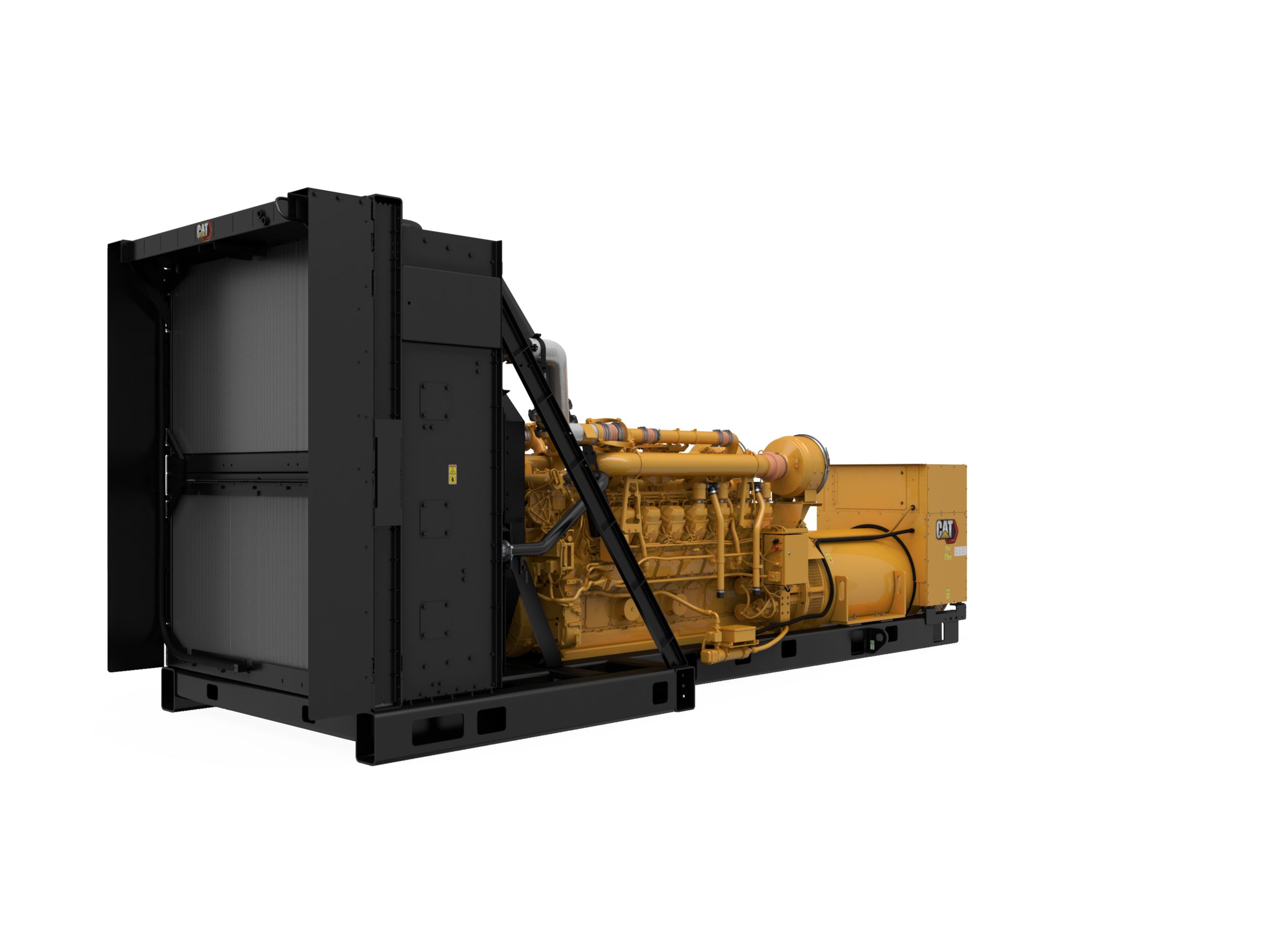

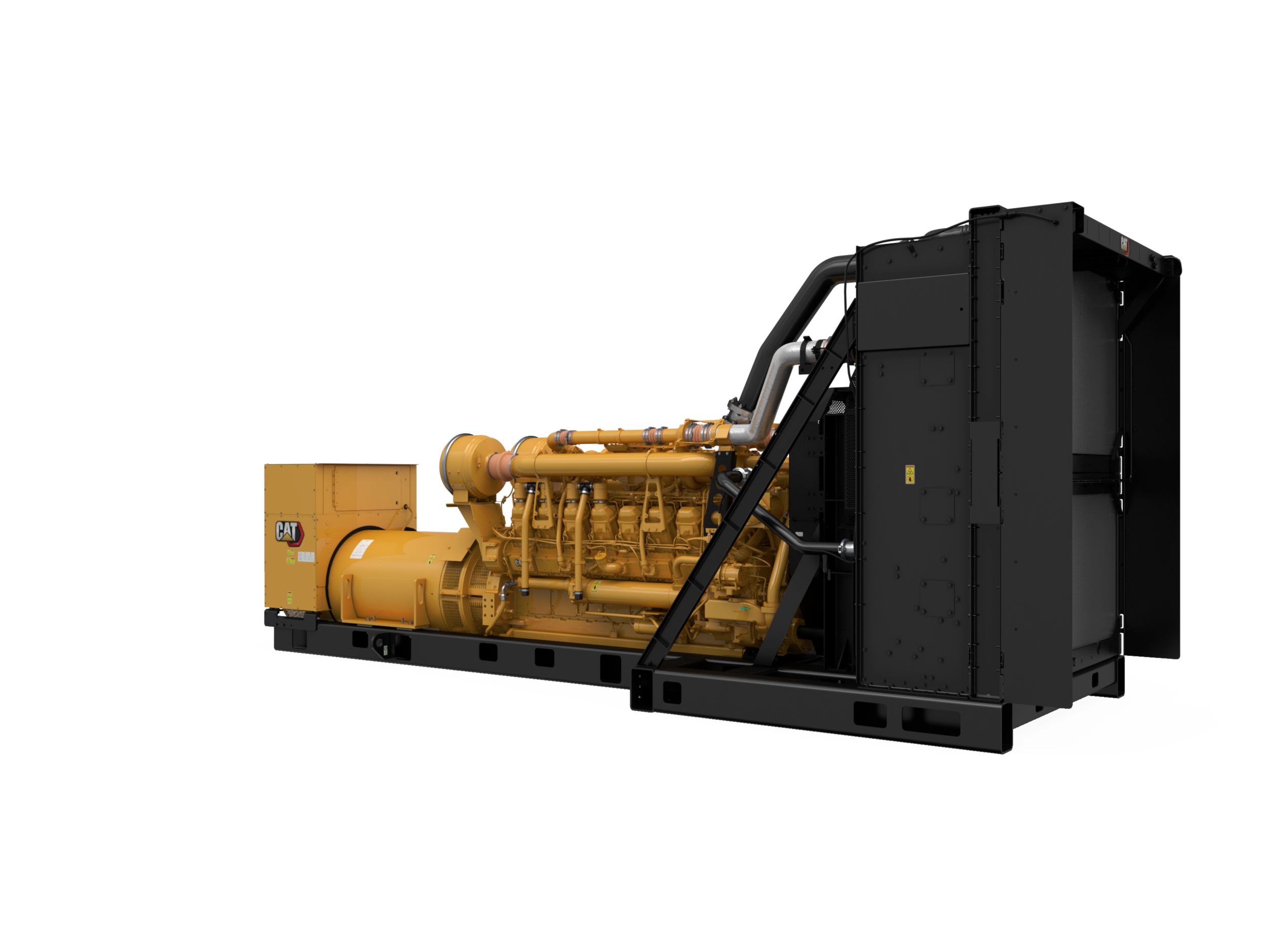

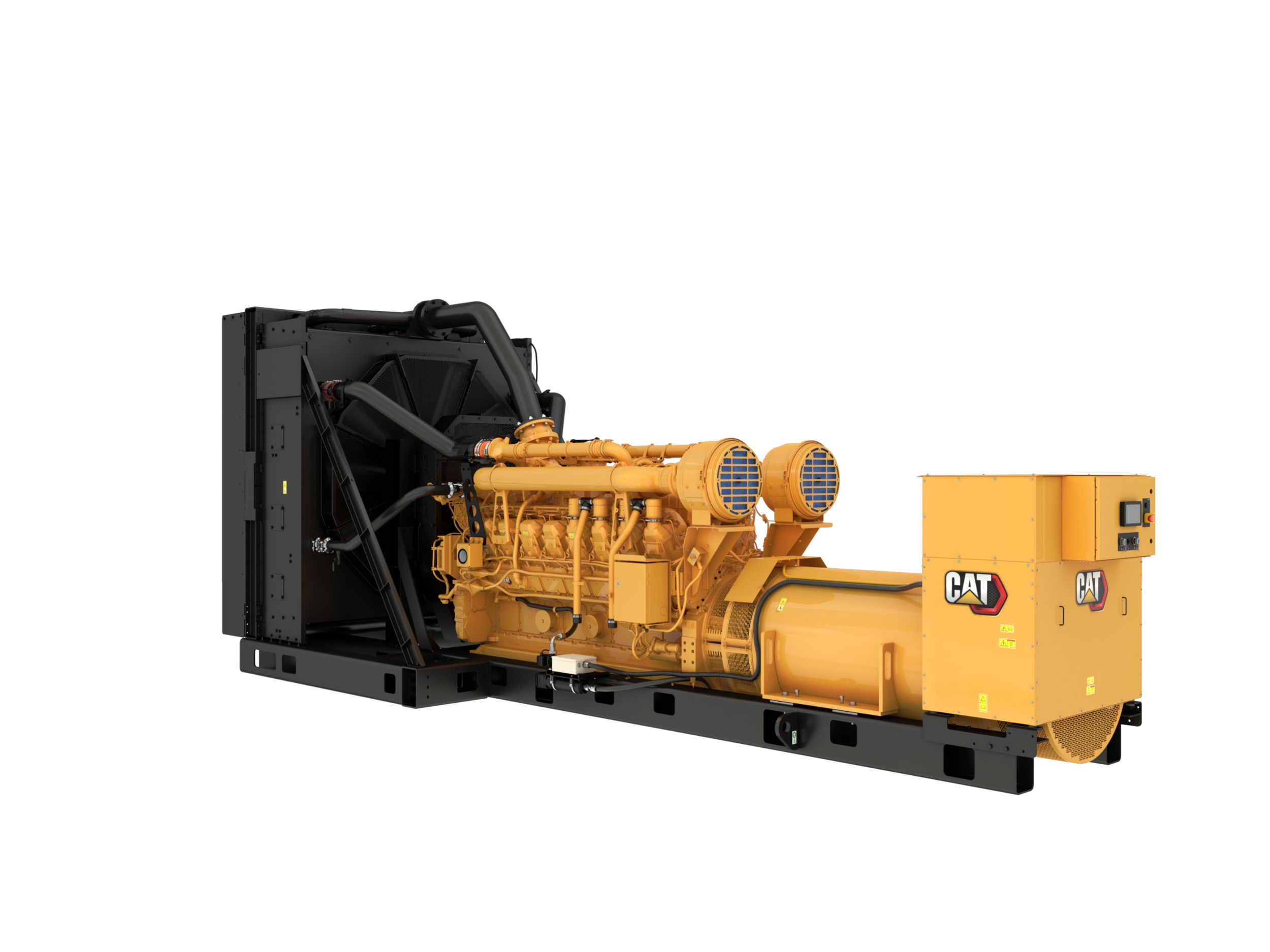

Gruppi elettrogeni diesel 3516E (60 Hz)

Caratteristiche tecniche di 3516E (60 Hz)

3516E (60 Hz) Attrezzatura standard

Impianto di aspirazione dell'aria

• Elemento singolo a scatola con indicatore di manutenzione

• Filtro dell'aria

Raffreddamento

• Gruppo radiatore

Scarico

• Uscita della flangia di scarico

Combustibile

• Filtro del combustibile primario con separatore dell'acqua integrale

• Pompa di adescamento del combustibile

Generatore

• Protezione IP23

• Si adatta perfettamente alle caratteristiche prestazionali e di uscita dei motori Cat

Terminazione di potenza

• Barra di contatto

Avviamento/carica

• Sistema di avviamento per impieghi gravosi

• Alternatore di carica

Pannello di controllo

• Comunicazioni:

• 6 ingressi digitali programmabili

• Funzioni di protezione relè programmabili:

• Bassa pressione dell'olio

• Lato anteriore ermeticamente sigillato

• Volt (L-L e L-N)

• Pulsante di arresto di emergenza

• Collegamento dati modulo avvisatore di serie

• Potenza inversa (kW) (32)

• Avvio ciclo motore

• Prova spie

• Sovrafrequenza/sottofrequenza (81 o/u)

• kW-hr (totali)

• Regolazione della velocità

• Misuratore CA a vero valore efficace, trifase, precisione +/-2%

• Timer di raffreddamento motore

• Sovracorrente (50/51)

• Potenza reattiva inversa (kVAr) (32RV)

• kW (per fase, media e percentuale)

• kVAr-hr (totali)

• Sequenza di fase del generatore

• Pressione dell'olio (psi, kPa o bar)

• Bassa temperatura del liquido di raffreddamento

• Amperaggio (per fase e media)

• Montato sul generatore - rivolto verso la parte posteriore

• Sovratensione/sottotensione (27/59)

• Livello del liquido di raffreddamento basso

• Collegamento dati modulo accessori

• kVAr (per fase, media e percentuale)

• Il comando Cat ECS include:

• Mancato avviamento (avviamento troppo veloce)

• 2 uscite relè programmabili (Modulo C)

• Cat ECS 100

• Velocità eccessiva

• 2 uscite digitali programmabili

• V CC

• Frequenza (Hz)

• Temperatura del liquido di raffreddamento elevata

• Avviso / spegnimento con indicatori LED comuni per:

• Ore di funzionamento

• 4 uscite relè programmabili (Modulo A)

• Temperatura del liquido di raffreddamento

• Fattore di potenza (per fase e media)

• Indicatori digitali per:

• Luci pannello

• Descrizione degli allarmi/eventi

• Comandi:

• Funzionamento a 24 V CC

• Conferma allarmi

• Collegamento dati del cliente (Modbus RTU)

• kVA (per fase, media e percentuale)

Sistema di raffreddamento

• Liquido di raffreddamento a lunga durata Caterpillar

• Tubazione di scarico del liquido di raffreddamento con valvola

• Sensori di livello liquido di raffreddamento

• JWAC

• Ventola del radiatore e comando ventola

• Protezioni della cinghia e della ventola

Sistema di scarico

• Collettore di scarico a secco

• Uscita/e con superficie flangiata

Impianto di alimentazione

• Filtri del combustibile secondari

• Tubazioni del combustibile flessibili - spedite non montate

• Refrigeratore del combustibile; non incluso negli allestimenti senza radiatore

• Pompa di adescamento del combustibile

Generatori e accessori

• Avvolgimento preformato

• Senza spazzole trifase, polo saliente

• Isolamento classe H, aumento di temperatura classe F a una temperatura ambiente di 40 °C (105 °C per applicazioni primarie/130 °C per applicazioni in standby)

• Rilevatori di temperatura ad avvolgimento

• Eccitazione del magnete permanente (PMG)

• Riscaldatore ambiente anticondensa

• Estensione della morsettiera lato destro, collegamenti per barre di contatto, montaggio dall'alto, ingresso cavi dal basso

• 6 conduttori

• Schema fori NEMA standard

Sistema di regolazione

• ADEM

Documentazione

• Catalogo dei ricambi

• Manuale di funzionamento e manutenzione

Sistema di lubrificazione

• Scambiatore di calore dell'olio di lubrificazione integrato

• Eliminazione dei vapori

• Tubazioni e valvola dello scarico dell'olio

• Filtro dell'olio, bocchettone di riempimento e astina di livello

• Olio lubrificante

• Pompa a ingranaggi per olio di lubrificazione

Sistema di supporto

• Supporti antivibrazioni in gomma - spediti non montati

• Guide - montaggio motore/generatore/radiatore

Sistema di avviamento/carica

• Sezionatore della batteria

• Alternatore di carica 45 A

• Batteria e rack per batterie con cavi

• Motorino di avviamento elettrico da 24 V

Informazioni generali

• Volano e alloggiamento del volano - SAE n. 00

• Rotazione secondo gli standard SAE

• Verniciatura - Giallo Caterpillar con guide e radiatore neri a elevata brillantezza

• Punti di manutenzione a destra

3516E (60 Hz) Attrezzatura a richiesta

Impianto di aspirazione dell'aria

• Protezione presa d'aria

• Adattatori a distanza di aspirazione dell'aria

• Filtri dell'aria a doppio elemento

• Filtri dell'aria per impieghi gravosi

Interruttori di circuito

• Collegamenti per barre di contatto

• Collegamenti per interruttori di circuito P Frame

• Collegamenti per interruttori di circuito R Frame

• Collegamenti di alimentazione per barre di contatto opzionali

• Cablaggi interruttore di circuito

• Collegamenti per interruttori di circuito Masterpact

• Opzioni di ingresso cavi

• Interruttori di circuito IEC a 4 poli da 2.000, 2.500, 3.200, 4.000 A

• Interruttori di circuito IEC a 3 poli da 2.000, 2.500, 3.200, 4.000, 5.000 A

• Interruttori di circuito UL-100% a 3 poli da 1.600, 2.000, 2.500, 3.000, 4.000, 5.000 A

Terminazione di potenza

• Interruttori di circuito, conformi a IEC

Pannello di controllo

• Opzioni di interfaccia cliente

• Gruppo di montaggio - Clip per scatola esterna

• EMCP 4,4

• Monitoraggio da PC (remoto e locale)

• Massa

• Opzioni modulo di ripartizione del carico

• Moduli avvisatore

• Scatola ausiliaria

• Lingue disponibili

• Regolazione velocità a distanza

• Sportello del pannello antivandalo

• Interruttore di innalzamento/riduzione della tensione

• Monitoraggio della temperatura del generatore

Sistema di raffreddamento

• Serbatoi di espansione

• Radiatori a serpentina opzionali

• Indicatori a interruttore del livello dell'acqua

• Radiatori ATAAC opzionali

Sistema di scarico

• Raccordi flessibili

• Gomiti

• Flange e raccordi di scarico

• Flange

• Adattatori Y

• Silenziatori

Impianto di alimentazione

• Doppi filtri del combustibile

• Filtri combustibile primari

Generatori e accessori

• Trasformatori di corrente differenziale - classe 8,7 e 15 kV

• Filtri dell'aria dell'alternatore

Strumentazione

• Pirometro e termocoppie

Sistema di lubrificazione

• Pompa di prelubrificazione manuale

• Olio di lubrificazione nella coppa standard

• Regolatore del livello dell'olio

• Pompe di prelubrificazione elettriche

Sistema di supporto

• Isolatori antivibrazioni a molla

• Isolanti antivibrazioni sismiche IBC NORAD

• Isolatori a disco a bassa efficienza

Collegamenti di alimentazione

• Collegamenti neutro/massa

• Telaio 2700 e 3000

• Gruppi di collegamento a massa

Test/report speciali

• Certificazioni IBC

• Report test gruppo elettrogeno

• Analisi delle vibrazioni torsionali

• Report test PGS con fattore di potenza 1,0

• Report test PGS con fattore di potenza 0,8

• Carica per test motore standard

• Test del consumo di combustibile

• Test dei consumi del gruppo elettrogeno

Sistema di avviamento/carica

• Copertura dispositivo di avviamento

• Motorini di avviamento elettrici

• Regolatore di pressione dell'aria

• Gruppo batterie 24 V - A secco

• Riscaldatori dell'acqua della camicia

• Gruppo di rotazione del motore

• Caricabatterie da 10, 20, 35 e 50 A

• Motorini di avviamento ad aria

Informazioni generali

• Verniciature speciali

• Emblema US Aid
