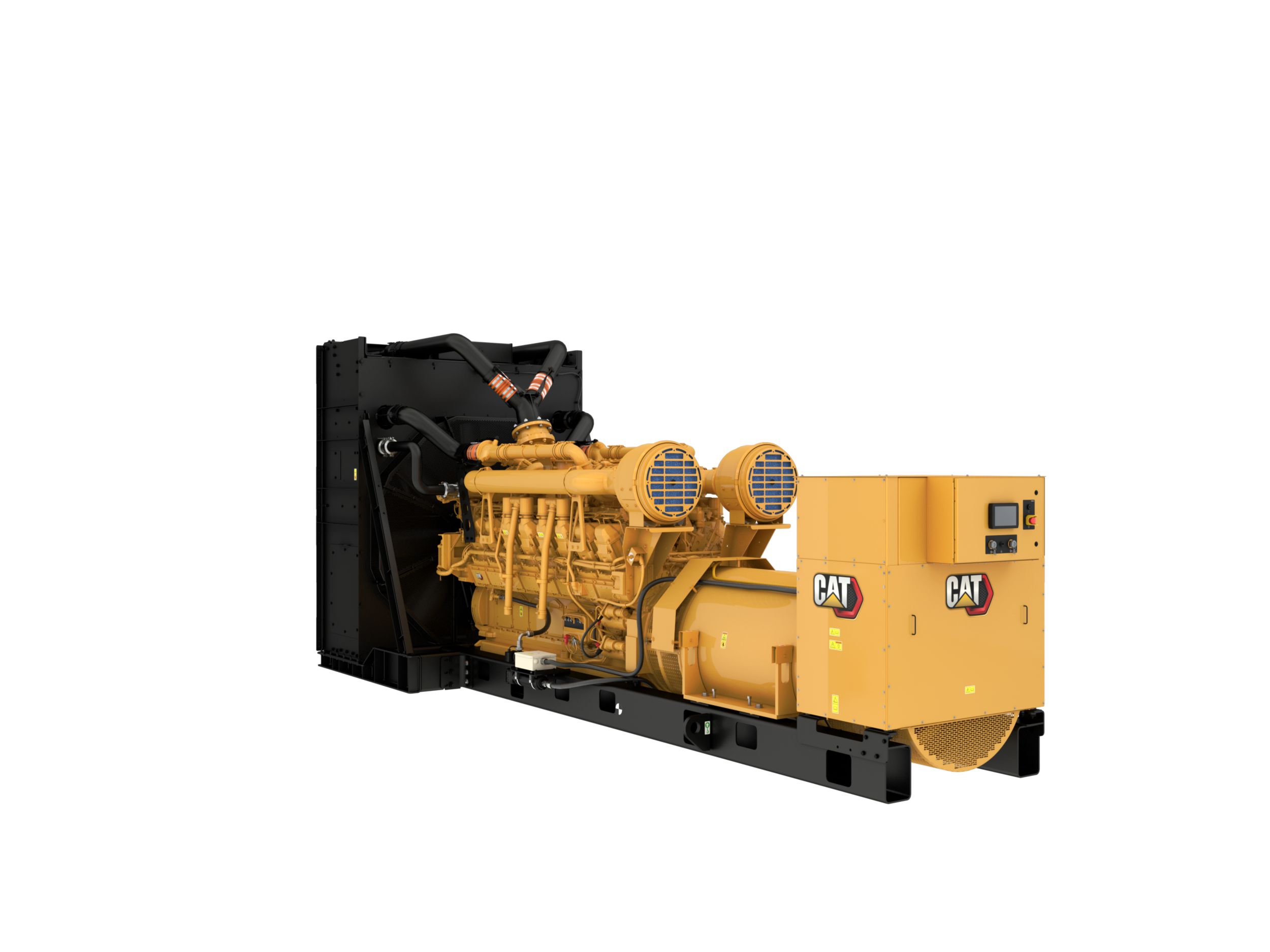

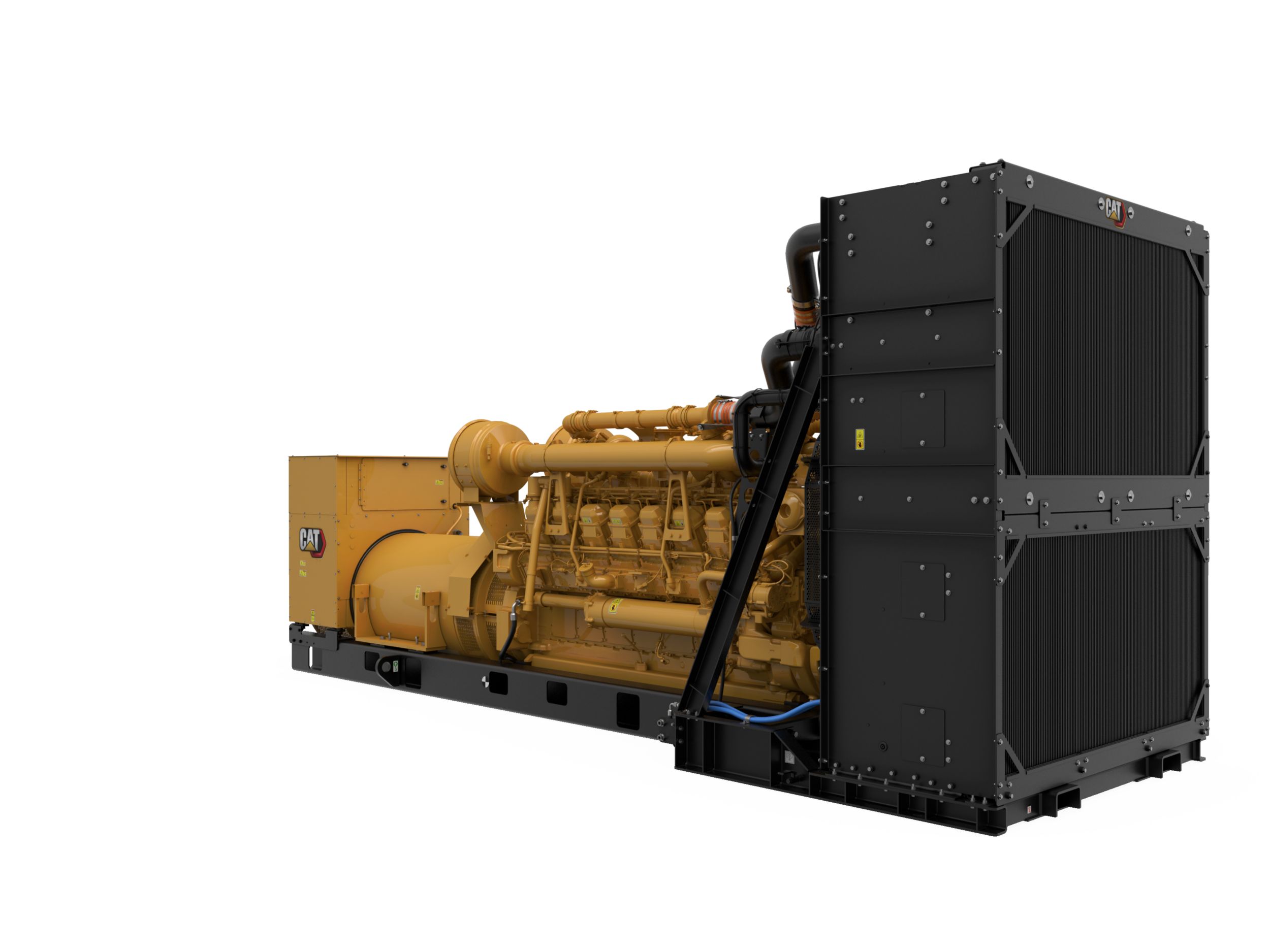

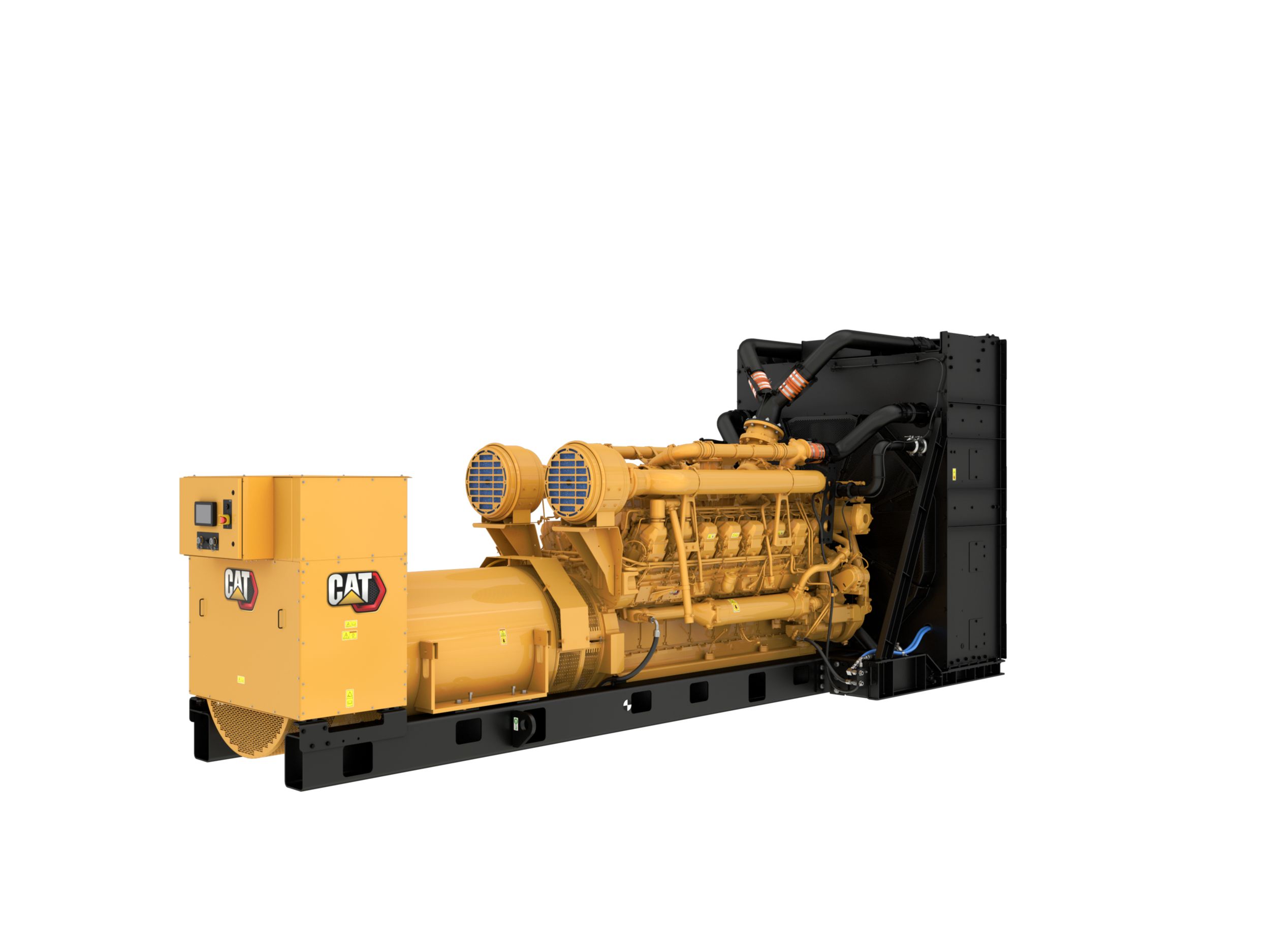

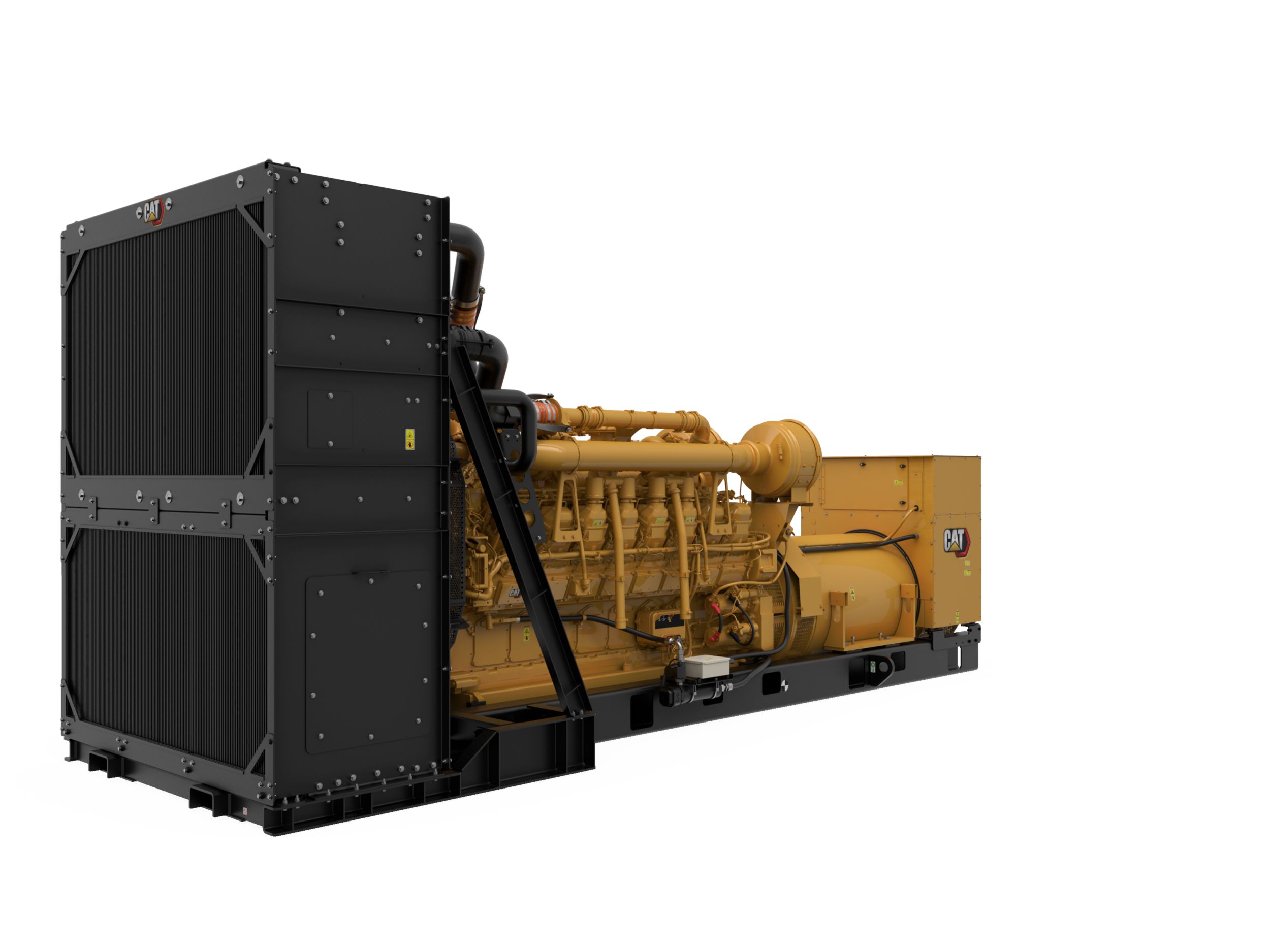

Produzione di energia elettrica 3516C (60 Hz) 1650 kW - 2500 kW Diesel Generator Set

Potenza nominale minima
1.650 ekW
1.650 ekW
Potenza nominale massima
2.500 ekW
2.500 ekW
Strategia delle emissioni/del combustibile
Certificazione U.S. EPA, Tier 2
Certificazione U.S. EPA, Tier 2

Caratteristiche tecniche di 3516C (60 Hz)

Caratteristiche tecniche del gruppo elettrogeno

Caratteristiche tecniche del motore

Dimensioni del gruppo elettrogeno

3516C (60 Hz) Attrezzatura standard

Impianto di aspirazione dell'aria

  • Filtro dell'aria, elemento singolo a cartuccia

Aspirazione dell'aria

  • Filtro dell'aria

Sistema di raffreddamento

  • Gruppo radiatore
  • ATAAC - Radiatori installati per gruppo 3516E
  • Con PGS certificato standard

Scarico

  • Uscita della flangia di scarico

Quadri di comando

  • Il numero di I/O varia a seconda delle opzioni selezionate:
  • Avvio ciclo motore
  • Collegamento dati modulo accessori
  • Pulsante di arresto di emergenza
  • Lato anteriore ermeticamente sigillato
  • Gli allestimenti per gruppo elettrogeno comprendono il regolatore di tensione Caterpillar. Il regolatore di tensione integrato (IVR, Integrated Voltage Regulator) include funzionalità di statismo reattivo, rilevamento di tensione trifase modalità KVAR/PF, soppressione RFI, limitatore dell'eccitazione min/max. e monitoraggio del diodo eccitatore
  • 6 ingressi digitali programmabili personalizzabili
  • Comandi:
  • Collegamento dati modulo avvisatore di serie
  • Comando di funzionamento automatico / avviamento / arresto -
  • 1 uscita digitale programmabile
  • CAT Connect
  • Collegamento dati del cliente (Modbus RTU)
  • Potenza reattiva inversa (kVAr) (32RV)
  • Funzionamento a 24 V CC
  • Sovracorrente (50 / 51)
  • Timer di raffreddamento motore
  • Regolazione della velocità -
  • Montato sul generatore - rivolto verso la parte posteriore
  • 4 uscite relè programmabili (Modulo A)
  • 1 uscita relè programmabile (Modulo C)
  • EMCP 4.2B
  • Comunicazioni:
  • Descrizione degli allarmi/eventi
  • Conferma allarmi
  • Prova spie
  • Istogramma di carico
  • Schermi personalizzabili - Misuratore CA a vero valore efficace 0, trifase, precisione +/-2%
  • Funzionalità PLC
  • Indicatori digitali per:
  • Giri/min
  • V CC
  • Ore di funzionamento
  • Volta (L-L e L-N)
  • Pressione dell'olio (psi, kPa o bar)
  • Frequenza (Hz)
  • Temperatura del liquido di raffreddamento
  • Amperaggio (per fase e medio)
  • kVA (per fase, media e percentuale)
  • kW (per fase, media e percentuale)
  • kVAr (per fase, media e percentuale
  • Fattore di potenza (per fase e medio)
  • kW-hr (totali)
  • kVAr-hr (totali)
  • Arresto di emergenza
  • Pressione dell'olio bassa
  • Mancato avviamento (scadenza del tempo di avviamento)
  • Temperatura del liquido di raffreddamento elevata
  • Velocità eccessiva
  • Avviso / spegnimento con indicatori LED comuni per:
  • Funzioni dei relè di protezione programmabili:
  • Bassa temperatura del liquido di raffreddamento
  • Livello del liquido di raffreddamento basso -
  • Sequenza di fase del generatore
  • Potenza inversa (kW) (32)
  • Sovra/sottotensione (27/59)
  • Sovra/sottofrequenza (81 o/u)

Combustibile

  • Pompa di adescamento del combustibile
  • Filtro del combustibile primario con separatore dell'acqua
  • Filtro del combustibile secondario

Generatore

  • Si adatta perfettamente alle caratteristiche prestazionali e di uscita dei motori Cat
  • Protezione IP23

Terminazione di potenza

  • Barra di contatto

Quadro di comando

  • Dispositivo di controllo generatore EMCP 4

Sistema di scarico

  • Collettore di scarico a secco
  • Uscite con superficie flangiata

Impianto di alimentazione

  • Tubazioni del combustibile flessibili - spedite non montate
  • Filtri del combustibile secondari
  • Pompa di adescamento del combustibile
  • Refrigeratore del combustibile; non incluso negli allestimenti senza radiatore

Per uso

  • Vernice - Giallo Caterpillar tranne su longheroni e radiatori in nero lucido
  • Volano e alloggiamento del volano - SAE n. 00
  • Giallo Caterpillar con guide e radiatore neri a elevata brillantezza
  • Punti di manutenzione a destra
  • Rotazione secondo gli standard SAE

Generatore e accessori

  • Avvolgimento casuale
  • Magnete permanente
  • Media tensione:
  • Magnete permanente
  • Avvolgimento preformato
  • Rilevatori di temperatura ad avvolgimento
  • Isolamento classe H, aumento di temperatura classe F a una temperatura ambiente di 40 °C (105 °C per applicazioni primarie/130 °C per applicazioni in standby)
  • Collegamenti per barre di contatto, scatola di espansione lato destro, ingresso cavi dall'alto
  • Avvolgimento preformato
  • Senza spazzole trifase, polo saliente
  • Bassa tensione:
  • Aumento di temperatura classe H a 40 °C di temp. ambiente (125 °C per applicazioni primarie/150 °C per applicazioni in standby)
  • Eccitazione interna
  • Schema fori NEMA standard
  • 6 conduttori
  • Isolamento NEMA classe H, aumento di temperatura classe H a una temp. ambiente di 40 °C (125 °C per applicazioni primarie/150 °C per applicazioni in standby)
  • Rilevatori di temperatura ad avvolgimento
  • Alta tensione:
  • Collegamenti per barre di contatto, montaggio in alto al centro, ingresso cavi dall'alto
  • Rilevatori di temperatura ad avvolgimento
  • Riscaldatore ambiente anticondensa
  • Schema fori NEMA standard
  • Isolamento NEMA classe H, aumento di temperatura classe H a una temp. ambiente di 40 °C (125 °C per applicazioni primarie/150 °C per applicazioni in standby)

Sistema di regolazione

  • ADEM A3

Documentazione

  • Inglese

Sistema di lubrificazione

  • Tubazioni e valvola dello scarico dell'olio
  • Raffreddamento olio di lubrificazione integrato
  • Olio lubrificante
  • Eliminazione dei vapori
  • Pompa a ingranaggi per olio di lubrificazione
  • Filtro dell'olio, bocchettone di riempimento e astina di livello

Sistema di supporto

  • Supporti antivibrazioni (spediti separatamente)
  • Guide - montaggio motore/generatore/radiatore
  • Supporti antivibrazioni in gomma (spediti non montati)

Sistema di avviamento

  • Alternatore di carica 45 A
  • Interruttore stacca batteria
  • Batteria e rack per batterie con cavi
  • Motorino di avviamento elettrico da 24 V

3516C (60 Hz) Attrezzatura a richiesta

Sistema di controllo

  • EMCP4.3, EMCP 4.4

Scarico

  • Silenziatori di scarico

Impianto di aspirazione dell'aria

  • Filtro dell'aria a doppio elemento
  • Filtro con elemento singolo

Generatore

  • Riscaldatore anticondensa
  • Generatori Premium e sovradimensionati
  • Eccitazione: [ ] con magnete permanente (PM, Permanent Magnet) [ ] eccitato internamente (IE, Internally Excited)

Sistema di raffreddamento

  • Radiatori ATAAC ambiente standard
  • Radiatori installati opzionali
  • Indicatori a interruttore del livello dell'acqua
  • Radiatori ATAAC installati opzionali
  • Radiatori ambiente standard
  • Liquido di raffreddamento

Terminazione di potenza

  • Interruttori di circuito, omologati UL
  • Interruttori di circuito, conformi a IEC

Sistema basamento

  • Valvole di sfogo a esplosione
  • Valvole di massima pressione antiesplosione
  • Sistema di ventilazione

Quadri di comando

  • Modulo I/O digitale
  • EMCP (4.2) (4.3) (4.4)
  • Modulo di condivisione del carico
  • Protezione e monitoraggio della temperatura del generatore
  • Software per il monitoraggio a distanza

Sistema di scarico

  • Adattatori Y
  • Kit moduli emissioni pulite Tier 4
  • Raccordi flessibili
  • Modulo emissioni pulite Tier 4
  • Flange
  • Componenti del modulo emissioni pulite
  • Offset scarico
  • Armadio di dosaggio Tier 4
  • Flangia e espansori di scarico
  • Gomiti
  • Silenziatori

Montaggio

  • Supporti antivibrazione in gomma
  • Isolatori IBC
  • Isolatori antivibrazioni a molla

Avviamento/carica

  • Alternatore di carica
  • Sistema di avviamento per impieghi gravosi
  • Motorino di avviamento ad aria con comando e silenziatore
  • Caricabatterie
  • Riscaldatore dell'acqua della camicia
  • Batterie sovradimensionate

Impianto di alimentazione

  • Filtro del combustibile primario
  • Pompe di adescamento del combustibile (Tier 4) - Manuali o elettriche

Per uso

  • Certificato di conformità EU (CE)
  • Le seguenti opzioni si basano su configurazioni locali e di prodotto:
  • Serbatoi del combustibile integrati e con vasca sottostante a doppia parete omologati UL
  • Certificazione CSA
  • Certificazione antisismica per i seguenti codici edifici: IBC 2000, IBC 2003, IBC 2006, IBC 2009, CBC 2007
  • Allestimento UL 2200
  • Certificato di conformità CEE
  • Serbatoi del combustibile integrati e con vasca sottostante
  • Interruttori di trasferimento automatici (ATS)
  • Cofanature: insonorizzate, con protezione da agenti atmosferici
  • Emblema US Aid
  • Verniciature speciali (colori diversi dal giallo Caterpillar o ad alte prestazioni)

Generatori e accessori

  • Alta tensione: 12.470, 13.200, 13.800 volt, trifase, 1.800 giri/min, FW, PM, n. conduttori=6, passo 0,6667: Telaio 2700, 3000
  • Filtro dell'aria dell'alternatore
  • Alta tensione: 6.300, 6.600, 6.900 volt, trifase, 1.800 giri/min, FW, PM, n. conduttori=6, passo 0,6667: Telaio 2700, 3000
  • Trasformatori di corrente differenziale (DCT, Differential Current Transformer)
  • Termostato per riscaldatore ambiente
  • Kit riscaldatore ambiente
  • Bassa/media tensione: 380, 416, 440, 480, 600, 2.400, 4.160 volt, trifase, 1.800 giri/min, FW, PM, n. conduttori=6, passo 0,6667: Telaio 1600, 1800
  • Trasformatori di corrente differenziale (DCT, DIfferential Current Transformer) classi 8,7 kV e 15 kV
  • Bassa/media tensione: 380, 440, 480, 600 volt, trifase, 1.800 giri/min. RW, IE, n. di conduttori = 6, Passo = 0,6667: Telaio 1600
  • Conversione del generatore

Strumentazione

  • Pirometro e termocoppie

Sistema di lubrificazione

  • Olio di lubrificazione nella coppa standard
  • Pompe di prelubrificazione
  • Regolatore del livello dell'olio

Sistema di supporto

  • Isolatori antivibrazioni IBC
  • Isolatori a disco a bassa efficienza
  • Isolatori antivibrazioni a molla

Collegamenti di alimentazione

  • Cavi di massa tra generatore e morsettiera
  • Collegamenti neutro/massa
  • Collegamenti di alimentazione lato destro
  • Collegamenti di alimentazione lato sinistro
  • Collegamenti di alimentazione posteriore
  • Interruttori di circuito a bassa tensione
  • Barra di contatto su montante centrale
  • Telaio 2700, quattro conduttori, quattro terminali

Test/report speciali

  • Report sulle analisi delle vibrazioni torsionali
  • Carica per test motore standard
  • Report test PGS con fattore di potenza 1,0
  • Certificazione IBC
  • Certificazione CSA (Canadian Standards Association)
  • Report test generatore
  • Certificazione OSHPD
  • Test del consumo di combustibile
  • Test del consumo di combustibile del gruppo elettrogeno
  • Report test PGS con fattore di potenza 0,8

Avviamento e carica

  • Gruppo batterie 24 V - A secco
  • Motorini di avviamento elettrici
  • Caricabatterie da 10, 20, 35 e 50 A
  • Riscaldatori dell'acqua delle camicie
  • Regolatore di pressione dell'aria
  • Dispositivo di rotazione del motore
  • Copertura dispositivo di avviamento
  • Motorini di avviamento ad aria

Garanzia di manutenzione estesa

  • Copertura Platinum, Gold e Silver
