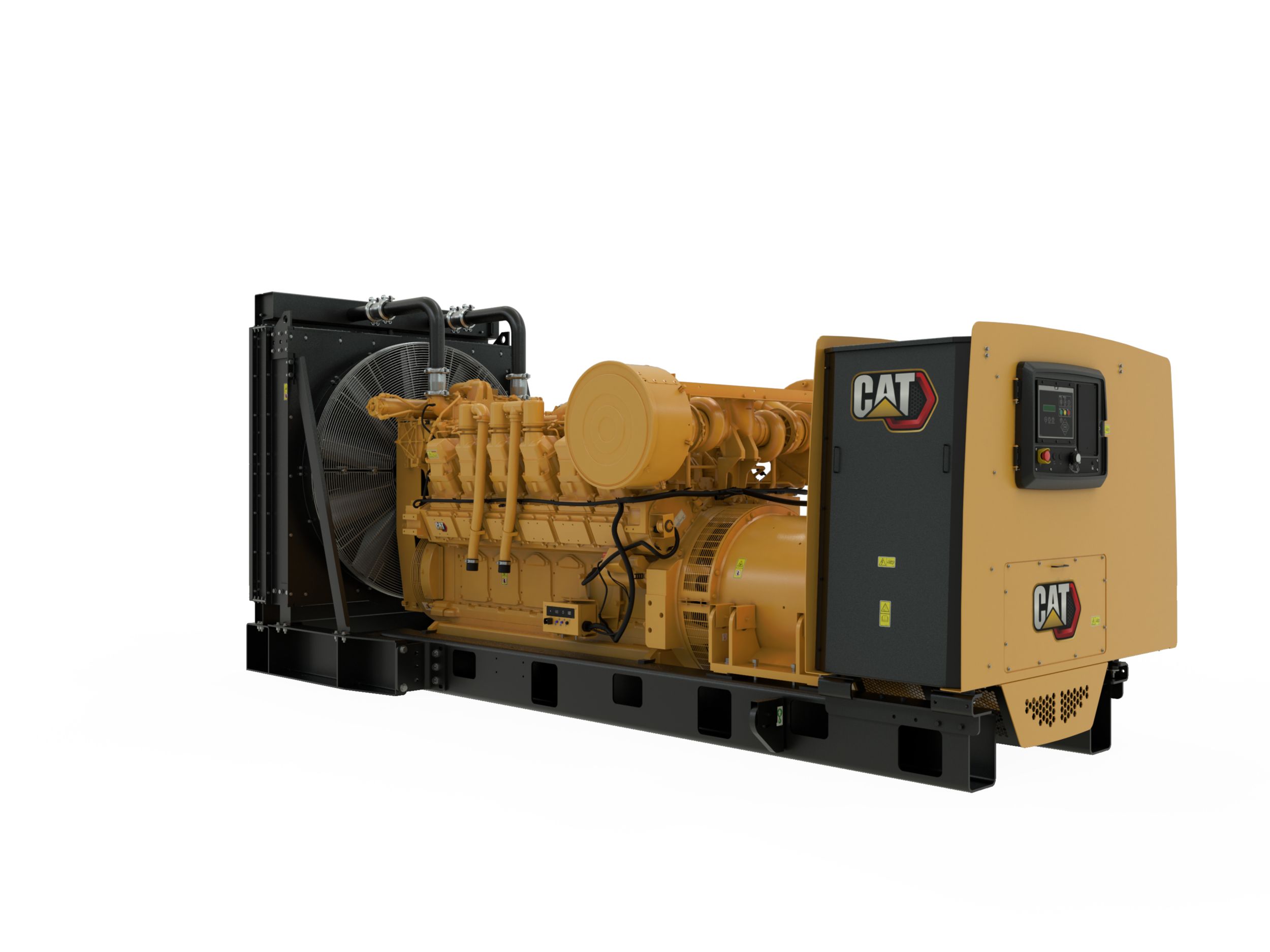

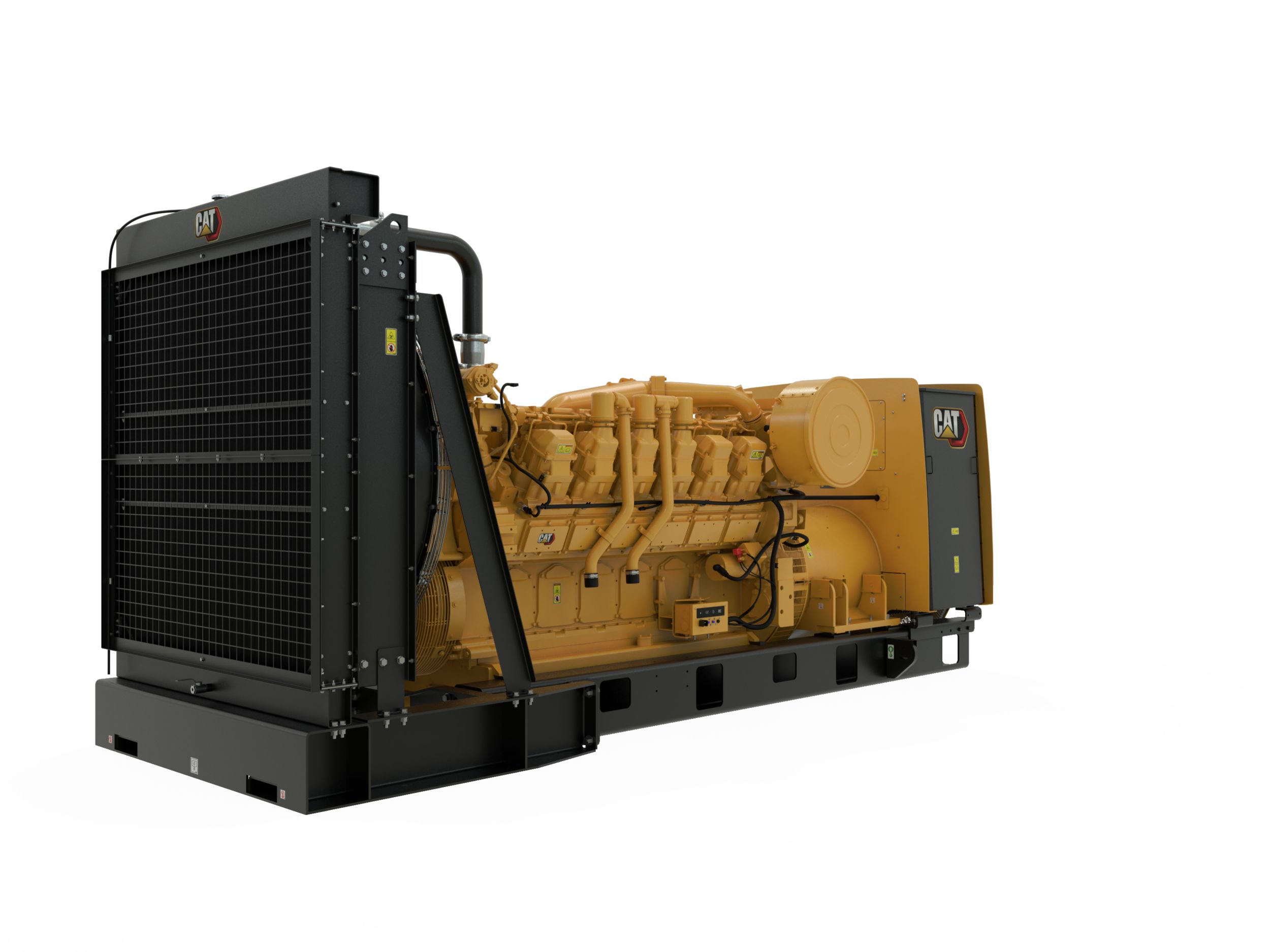

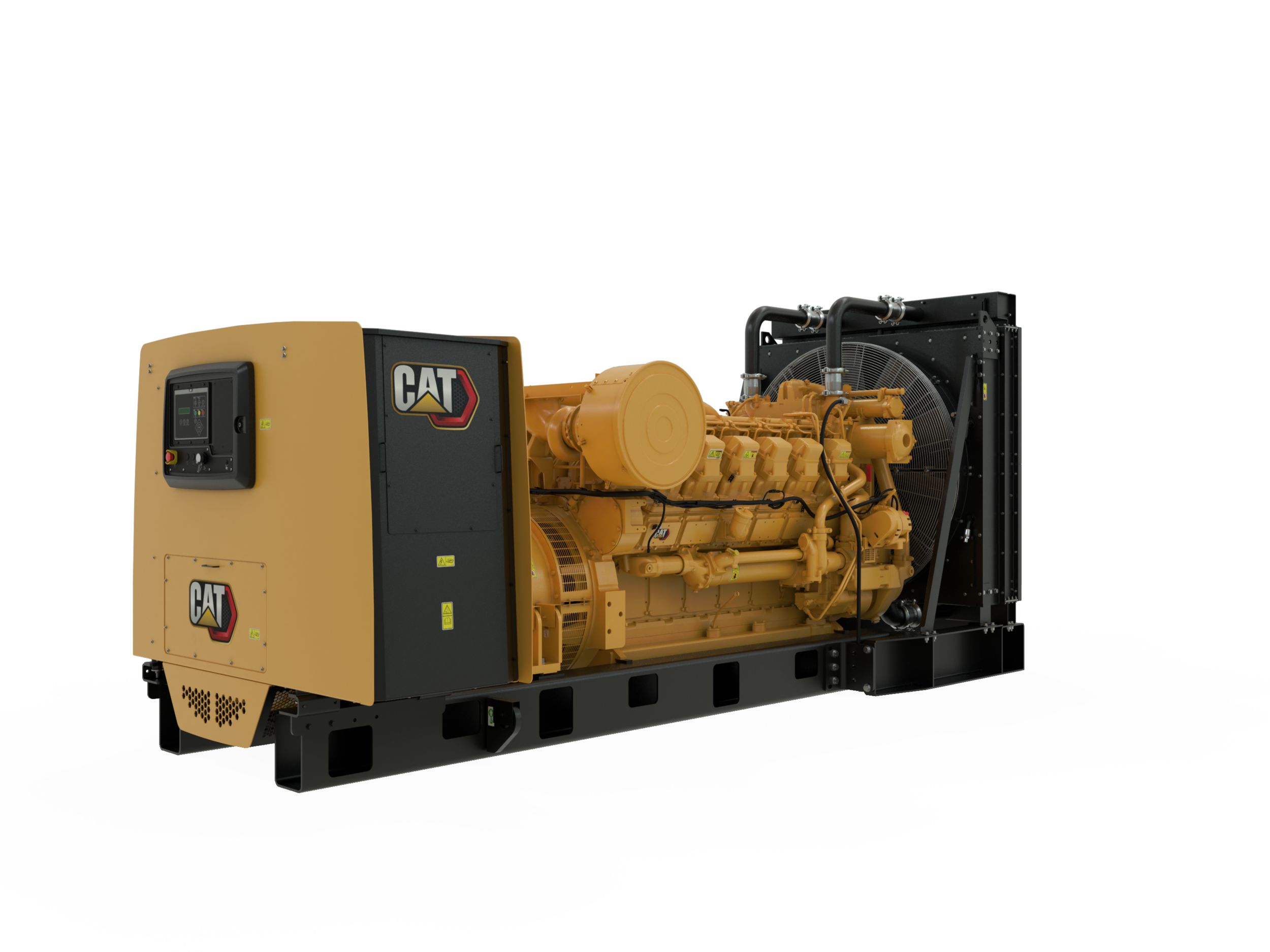

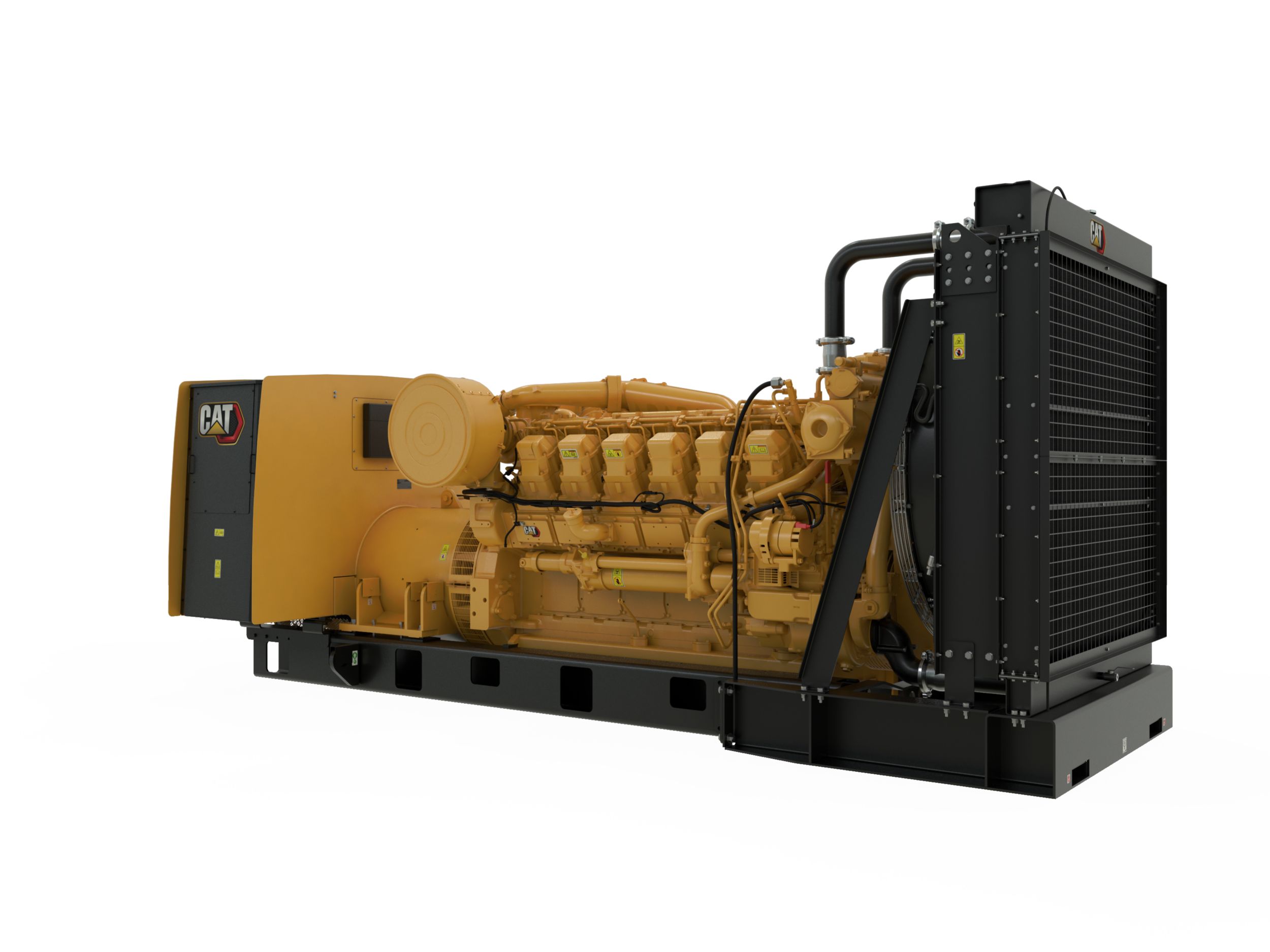

Produzione di energia elettrica 3512 (50 Hz) con allestimento aggiornabile Gruppi elettrogeni diesel da 1.000 a 1.400 kVA

Caratteristiche tecniche di 3512 (50 Hz) con allestimento aggiornabile

Caratteristiche tecniche del gruppo elettrogeno

Caratteristiche tecniche del motore

Dimensioni del gruppo elettrogeno

3512 (50 Hz) con allestimento aggiornabile Attrezzatura standard

Impianto di aspirazione dell'aria

  • Filtro dell'aria, elemento singolo a cartuccia con indicatore di manutenzione

Quadro di comando

  • Collegamento dati modulo avvisatore di serie
  • Collegamento dati modulo accessori
  • 2 uscite digitali programmabili
  • Velocità eccessiva
  • Livello del liquido di raffreddamento basso
  • Pressione dell'olio (psi, kPa o bar)
  • Amperaggio (per fase e medio)
  • Funzionamento a 24 V CC
  • 2 uscite relè programmabili (Modulo C)
  • Comando auto/avviamento/arresto
  • Regolazione della velocità
  • V CC
  • Potenza reattiva inversa (kVAr) (32RV)
  • kVA (per fase, media e percentuale)
  • 6 ingressi digitali programmabili
  • Pressione dell'olio bassa
  • Descrizione degli allarmi/eventi in formato testuale
  • Volt (L-L e L-N)
  • Arresto di emergenza
  • 4 uscite relè programmabili (Modulo A)
  • Funzioni di protezione relè programmabili:
  • Temperatura del liquido di raffreddamento
  • Potenza inversa (kW) (32)
  • kVAr-h (totali)
  • Collegamento dati del cliente (Modbus RTU)
  • Montato sul generatore - rivolto verso la parte posteriore
  • Sovra/sottofrequenza (81 o/u)
  • Temperatura del liquido di raffreddamento elevata
  • Timer di raffreddamento motore
  • I comandi EMCP4.2 comprendono:
  • Avvio ciclo motore
  • kW (per fase, media e percentuale)
  • Prova spie
  • Sequenza di fase del generatore
  • Mancato avviamento (scadenza del tempo di avviamento)
  • Ore di funzionamento
  • Avviso / spegnimento con indicatori LED comuni per:
  • Lato anteriore ermeticamente sigillato
  • Pulsante di arresto di emergenza
  • Giri/min
  • Frequenza (Hz)
  • Bassa temperatura del liquido di raffreddamento
  • kVAr (per fase, media e percentuale)
  • Conferma allarmi
  • kW-h (totali)
  • Sovra/sottotensione (27 / 59)
  • Fattore di potenza (per fase e medio)
  • Sovracorrente (50 / 51)
  • Indicatori digitali per:
  • Misuratore CA a vero valore efficace, trifase, precisione +/-2%
  • Comunicazione:
  • Comandi:
  • Montato sul generatore - rivolto verso la parte posteriore
  • Livello del liquido di raffreddamento basso
  • Comunicazioni
  • kVAr (per fase, media e percentuale)
  • Avviso / spegnimento con indicatori LED comuni per:
  • Comandi:
  • 2 uscite digitali programmabili
  • Bassa temperatura del liquido di raffreddamento
  • Il controller EMCP4.2 include:
  • Sovra/sottofrequenza (81 o/u)
  • kW-h (totali)
  • Descrizione degli allarmi/eventi in formato testuale
  • Lato anteriore ermeticamente sigillato
  • Giri/min
  • Indicatori digitali per:
  • Arresto di emergenza
  • Collegamento dati modulo avvisatore di serie
  • kVA (per fase, media e percentuale)
  • Conferma allarmi
  • kVAr-h (totali)
  • Comando auto/avviamento/arresto
  • kW (per fase, media e percentuale)
  • Timer di raffreddamento motore
  • Misuratore CA a vero valore efficace, trifase, precisione +/-2%
  • Mancato avviamento (scadenza del tempo di avviamento)
  • Sovra/sottotensione (27/59)
  • I comandi EMCP4.2 comprendono: Pulsante di arresto di emergenza
  • Pressione dell'olio bassa
  • Funzionamento a 24 V CC
  • Volt (L-L e L-N)
  • Pressione dell'olio (psi, kPa o bar)
  • Potenza inversa (kW) (32)
  • Sovracorrente (50/51)
  • 6 ingressi digitali programmabili
  • Potenza reattiva inversa (kVAr) (32RV)
  • Sequenza di fase del generatore
  • Ore di funzionamento
  • Temperatura del liquido di raffreddamento elevata
  • Velocità eccessiva
  • Collegamento dati modulo accessori
  • 2 uscite relè programmabili (Modulo C)
  • Frequenza (Hz)
  • Temperatura del liquido di raffreddamento
  • Collegamento dati del cliente (Modbus RTU)
  • Prova spie
  • Fattore di potenza (per fase e medio)
  • 4 uscite relè programmabili (Modulo A)
  • Regolazione della velocità
  • Amperaggio (per fase e medio)
  • Funzioni di protezione relè programmabili:
  • V CC
  • Avvio ciclo motore

Sistema di raffreddamento

  • Tubazione di scarico del liquido di raffreddamento con valvola
  • JWAC
  • Protezioni per cinghia e ventola
  • Ventola del radiatore e comando ventola
  • Liquido di raffreddamento a lunga durata Caterpillar. (Non incluso negli allestimenti senza radiatore, SF44CTS installato, radiatori o scambiatori di calore spediti non montati)
  • Sensori di livello del liquido di raffreddamento. (Non inclusi negli allestimenti senza radiatore)
  • Sensori di livello del liquido di raffreddamento. (Non inclusi negli allestimenti senza radiatore)
  • Ventola del radiatore e comando ventola
  • Protezioni per cinghia e ventola.
  • Liquido di raffreddamento a lunga durata Caterpillar. (Non incluso negli allestimenti senza radiatore, SF44CTS installato, radiatori o scambiatori di calore spediti non montati)
  • JWAC.
  • Tubazione di scarico del liquido di raffreddamento con valvola

Scarico

  • Collettore di scarico a secco
  • Uscite con superficie flangiata
  • Collettore di scarico a secco
  • Uscite con superficie flangiata

Impianto di alimentazione

  • Refrigeratore del combustibile; non incluso negli allestimenti senza radiatore
  • Filtri del combustibile secondari
  • Pompa di adescamento del combustibile
  • Tubazioni del combustibile flessibili - spedite non montate

Combustibile

  • Pompa di adescamento del combustibile
  • Refrigeratore del combustibile; non incluso negli allestimenti senza radiatore
  • Filtri del combustibile secondari
  • Tubazioni del combustibile flessibili - spedite non montate

Generatori e accessori

  • Senza spazzole trifase, polo saliente
  • Monitoraggio diodo eccitatore
  • Nota: i telai 1.800 hanno avvolgimenti preformati, magnete permanente e rilevatori di temperatura dell'avvolgimento
  • Soppressione RFI
  • Rilevamento tensione trifase
  • Limitatore dell'eccitazione min / max
  • Gli allestimenti per gruppo elettrogeno includono: Regolatore (CDVR)
  • Modalità KVAR / PF
  • Isolamento NEMA classe H
  • Eccitazione interna
  • Rilevatori di temperatura ad avvolgimento
  • Funzione di statismo reattivo
  • Modelli da 50 Hz: Schema fori IEC standard
  • Aumento di temperatura classe H a 40 °C di temperatura ambiente (125 °C per applicazioni primarie/150 °C per applicazioni in standby)
  • Avvolgimento casuale
  • Collegamenti per barre di contatto, montaggio in alto al centro, ingresso cavi dall'alto
  • LV:
  • Il regolatore digitale di tensione Caterpillar (CDVR, Caterpillar Digital Voltage Regulator) include:
  • 6 conduttori
  • Rilevatori di temperatura ad avvolgimento
  • Collegamenti per barre di contatto, montaggio in alto al centro, ingresso cavi dall'alto
  • Modelli da 50 Hz: Schema fori IEC standard
  • Isolamento NEMA classe H
  • Senza spazzole trifase, polo saliente
  • Monitoraggio diodo eccitatore
  • Il regolatore digitale di tensione Caterpillar (CDVR, Caterpillar Digital Voltage Regulator) include:
  • Modalità KVAR/PF
  • Rilevamento tensione trifase
  • Nota: i telai 1.800 hanno avvolgimenti preformati, magnete permanente e rilevatori di temperatura dell'avvolgimento
  • LV:
  • 6 conduttori
  • Aumento di temperatura classe H a 40 °C di temperatura ambiente (125 °C per applicazioni primarie/150 °C per applicazioni in standby)
  • Funzione di statismo reattivo
  • Limitatore dell'eccitazione min / max
  • Avvolgimento casuale
  • Eccitazione interna
  • Gli allestimenti per gruppo elettrogeno includono: Regolatore (CDVR)
  • Soppressione RFI

Sistema di regolazione

  • Regolatore isocrono Woodward 2301A
  • Regolatore isocrono Woodward 2301A

Sistema di lubrificazione

  • Eliminazione dei vapori
  • Filtro dell'olio, bocchettone di riempimento e astina di livello
  • Pompa a ingranaggi per olio di lubrificazione
  • Tubazioni e valvola dello scarico dell'olio
  • Olio lubrificante
  • Scambiatore di calore dell'olio di lubrificazione integrato
  • Eliminazione dei vapori
  • Tubazioni e valvola dello scarico dell'olio
  • Olio lubrificante
  • Scambiatore di calore dell'olio di lubrificazione integrato
  • Filtro dell'olio, bocchettone di riempimento e astina di livello
  • Pompa a ingranaggi per olio di lubrificazione

Sistema di supporto

  • Supporti antivibrazioni in gomma (spediti non montati)
  • Guide - montaggio motore / generatore / radiatore
  • Supporti antivibrazioni in gomma (spediti non montati)
  • Guide - montaggio motore/generatore/radiatore

Sistema di avviamento/carica

  • Interruttore stacca batteria
  • Batteria e rack per batterie con cavi
  • Motorino di avviamento elettrico da 24 V
  • Interruttore stacca batteria
  • Motorino di avviamento elettrico da 24 V
  • Batteria e rack per batterie con cavi

Generale

  • Volano e alloggiamento del volano - SAE n. 00
  • Rotazione secondo gli standard SAE
  • Accesso per la manutenzione sul lato destro
  • Verniciatura - Giallo Caterpillar con guide e radiatore neri a elevata brillantezza
  • Accesso per la manutenzione sul lato destro
  • Volano e alloggiamento del volano - SAE n. 00
  • Verniciatura - Giallo Caterpillar con guide e radiatore neri a elevata brillantezza
  • Rotazione secondo gli standard SAE

3512 (50 Hz) con allestimento aggiornabile Attrezzatura a richiesta

Opzioni per il motore

  • Batterie: [ ] Standard (1.400 CCA) [ ] Per impieghi gravosi (2.800 CCA)
  • Silenziatore: [ ] Industriale
  • Caricabatterie: [ ] 10 A [ ] 20 A [ ] 35 A
  • Motorini di avviamento: [ ] Standard [ ] Per impieghi gravosi
  • Ausili all'avviamento: [ ] Riscaldatore dell'acqua della camicia 220 V, 50 Hz

Impianto di aspirazione dell'aria

  • Protezione presa d'aria
  • Adattatori a distanza per aria di aspirazione
  • Filtri dell'aria a doppio elemento
  • Filtri dell'aria a doppio elemento
  • Protezione presa d'aria
  • Adattatori a distanza per aria di aspirazione

Interruttori di circuito

  • Collegamenti per barre di contatto
  • Allestimento comandi - Cofanature
  • Interruttori di circuito EMAX
  • Collegamenti di alimentazione per barre di contatto opzionali
  • Barre di contatto su montanti centrali
  • Interruttori di circuito IEC a 3 poli da 2.000, 2.500, 3.200 e 4.000 A
  • Collegamenti per interruttori di circuito EMAX
  • Opzioni di ingresso cavi
  • Interruttori di circuito IEC a 4 poli da 2.000, 2.500, 3.200 e 4.000 A
  • Cablaggi degli interruttori di circuito
  • Collegamenti per interruttori di circuito EMAX
  • Interruttori di circuito IEC a 3 poli da 2.000, 2.500, 3.200 e 4.000 A
  • Barre di contatto su montanti centrali
  • Allestimento comandi - Cofanature
  • Interruttori di circuito IEC a 4 poli da 2.000, 2.500, 3.200 e 4.000 A
  • Opzioni di ingresso cavi
  • Collegamenti di alimentazione per barre di contatto opzionali
  • Collegamenti per barre di contatto
  • Cablaggi degli interruttori di circuito
  • Interruttori di circuito EMAX

Sistema di controllo

  • Centralina: [ ] EMCP 4.2 [ ] EMCP 4.3 [ ] EMCP 4.4
  • Modulo avvisatore locale: [ ] NFPA 110 [ ] Personalizzato

Alternatori

  • Aumento di temperatura (oltre i 40 °C di temperatura ambiente): [ ] 150 °C [ ] 125 °C [ ] 105 °C [ ] 80 °C

Quadri di comando

  • Scatole ausiliarie
  • Monitoraggio della temperatura del generatore
  • EMCP 4.3, EMCP 4.4
  • Ubicazioni di montaggio collegamenti del cliente
  • Opzioni di interfaccia cliente
  • Gruppo di montaggio - Clip per scatola esterna
  • Monitoraggio PC locale
  • Moduli avvisatore
  • Regolatori
  • Massa (selezionata automaticamente)
  • Sportello del pannello antivandalo
  • Regolazione velocità a distanza
  • Regolatori
  • Monitoraggio PC locale
  • Massa (selezionata automaticamente)
  • Scatole ausiliarie
  • Sportello del pannello antivandalo
  • Regolazione velocità a distanza
  • Opzioni di interfaccia cliente
  • Gruppo di montaggio - Clip per scatola esterna
  • Ubicazioni di montaggio collegamenti del cliente
  • Monitoraggio della temperatura del generatore
  • EMCP 4.3
  • EMCP 4.4

Sistema di raffreddamento

  • Indicatori a interruttore del livello dell'acqua
  • Allestimenti radiatore opzionali
  • Scambiatori di calore
  • Allestimenti radiatore opzionali
  • Indicatori a interruttore del livello dell'acqua
  • Scambiatori di calore

Terminazione di potenza

  • Terminazione di potenza: [ ] Barra di contatto [ ] Interruttore di circuito
  • Valore nominale dell'interruttore di circuito: [ ] 2.000 A [ ] 2.500 A [ ] 3.200 A [ ] 4.000 A
  • Funzionamento interruttore di circuito: [ ] Elettrico
  • Unità di scatto dell'interruttore di circuito: [ ] LSI [ ] LSIG [ ] LSIG-P

Contratto di assistenza esteso (ESC, Extended Service Contract)

  • Contratto di assistenza esteso (ESC, Extended Service Contract): [ ] 2 anni [ ] 3 anni [ ] 5 anni

Certificazioni europee

  • Certificazione dell'Unione europea
  • Marchio di conformità EAC (Unione economica eurasiatica)
  • Dichiarazione di conformità UE
  • Direttiva europea, DoI (Dichiarazione di incorporazione)
  • Marchio di conformità EAC (Unione economica eurasiatica)
  • Certificazione dell'Unione europea
  • Direttiva europea, DoI (Dichiarazione di incorporazione)
  • Dichiarazione di conformità UE

Sistema di scarico

  • Kit di installazione passaparete
  • Silenziatori
  • Raccordi flessibili
  • Kit di montaggio silenziatore
  • Kit di installazione passaparete
  • Kit di montaggio silenziatore
  • Silenziatori
  • Raccordi flessibili

Impianto di alimentazione

  • Filtro del combustibile primario
  • Filtro del combustibile primario

Generatori e accessori

  • 1.500 giri/min, 380/400/415 V a 50 Hz, trifase, avvolgimento preformato, magnete permanente, n. di conduttori = 6, passo = 0,6667
  • Riscaldatore ambiente
  • Conversione del generatore
  • 1.500 giri/min, 380/400/415 V a 50 Hz, trifase, avvolgimento casuale, eccitazione interna, n. di conduttori = 6, passo = 0,6667
  • 1.500 giri/min, 380/400/415 V a 50 Hz, trifase, avvolgimento casuale, magnete permanente, n. di conduttori = 6, passo = 0,6667
  • 1.500 giri/min, 380/400/415 V a 50 Hz, trifase, avvolgimento casuale, magnete permanente, n. di conduttori = 6, passo = 0,6667
  • Conversione del generatore
  • 1.500 giri/min, 380/400/415 V a 50 Hz, trifase, avvolgimento casuale, eccitazione interna, n. di conduttori = 6, passo = 0,6667
  • 1.500 giri/min, 380/400/415 V a 50 Hz, trifase, avvolgimento preformato, magnete permanente, n. di conduttori = 6, passo = 0,6667
  • Riscaldatore ambiente

Strumentazione

  • Pirometro e termocoppie

Sistema di lubrificazione

  • Pompe di estrazione per prelubrificazione manuale
  • Coppa ribassata Reg-1 livello dell'olio
  • Pompe di prelubrificazione elettriche
  • Pompe di estrazione per prelubrificazione manuale

Sistema di supporto

  • Isolatori antivibrazioni a molla
  • Isolatori antivibrazioni IBC
  • Isolatori antivibrazioni IBC
  • Isolatori antivibrazioni a molla

Sistema di protezione

  • Valvola di sfogo esplosione
  • Valvola di sfogo esplosione

Test/report speciali

  • Certificazioni antisismiche IBC
  • Report test PGS con fattore di potenza 0,80
  • Collegamento neutro/massa-Bassa tensione
  • Report test PGS con fattore di potenza 1,0
  • Collegamento neutro/massa
  • Report test PGS con fattore di potenza 1,0
  • Collegamento neutro/massa-Bassa tensione
  • Collegamento neutro/massa
  • Certificazioni antisismiche IBC
  • Report test PGS con fattore di potenza 0,80

Sistemi di avviamento / carica

  • Dispositivo di ausilio all'avviamento a etere
  • Caricabatterie 20 A
  • Gruppo batteria maggiorata
  • Caricabatterie 10 A
  • Motorino di avviamento elettrico doppio a 24 V
  • Riscaldatori dell'acqua delle camicie
  • Motorino di avviamento elettrico doppio a 24 V
  • Riscaldatori dell'acqua delle camicie
  • Dispositivo di ausilio all'avviamento a etere
  • Gruppo batteria maggiorata
  • Caricabatterie 10 A
  • Caricabatterie 20 A

Generale

  • Certificazione antisismica per i seguenti codici edifici: IBC 2000, IBC 2003, IBC 2006, IBC 2009, CBC 2007
  • Allestimento UL 2200
  • Le seguenti opzioni si basano su configurazioni locali e di prodotto:
  • Gruppo di rotazione del motore
  • Gruppo di rotazione del motore

Scopri il confronto tra 3512 (50 Hz) con allestimento aggiornabile e prodotti spesso oggetto di paragone.

Attrezzi e consulenze di esperti a ogni svolta

Brochure dei prodotti e altro ancora sono pronti per il download!

Specifiche complete, brochure di prodotto e altro ancora. Iscriviti qui sotto per ulteriori informazioni. Oppure, per un accesso immediato, puoi ignora questo modulo.


Verifica le offerte correnti per  3512 (50 Hz) con allestimento aggiornabile

Visualizza più offerte
