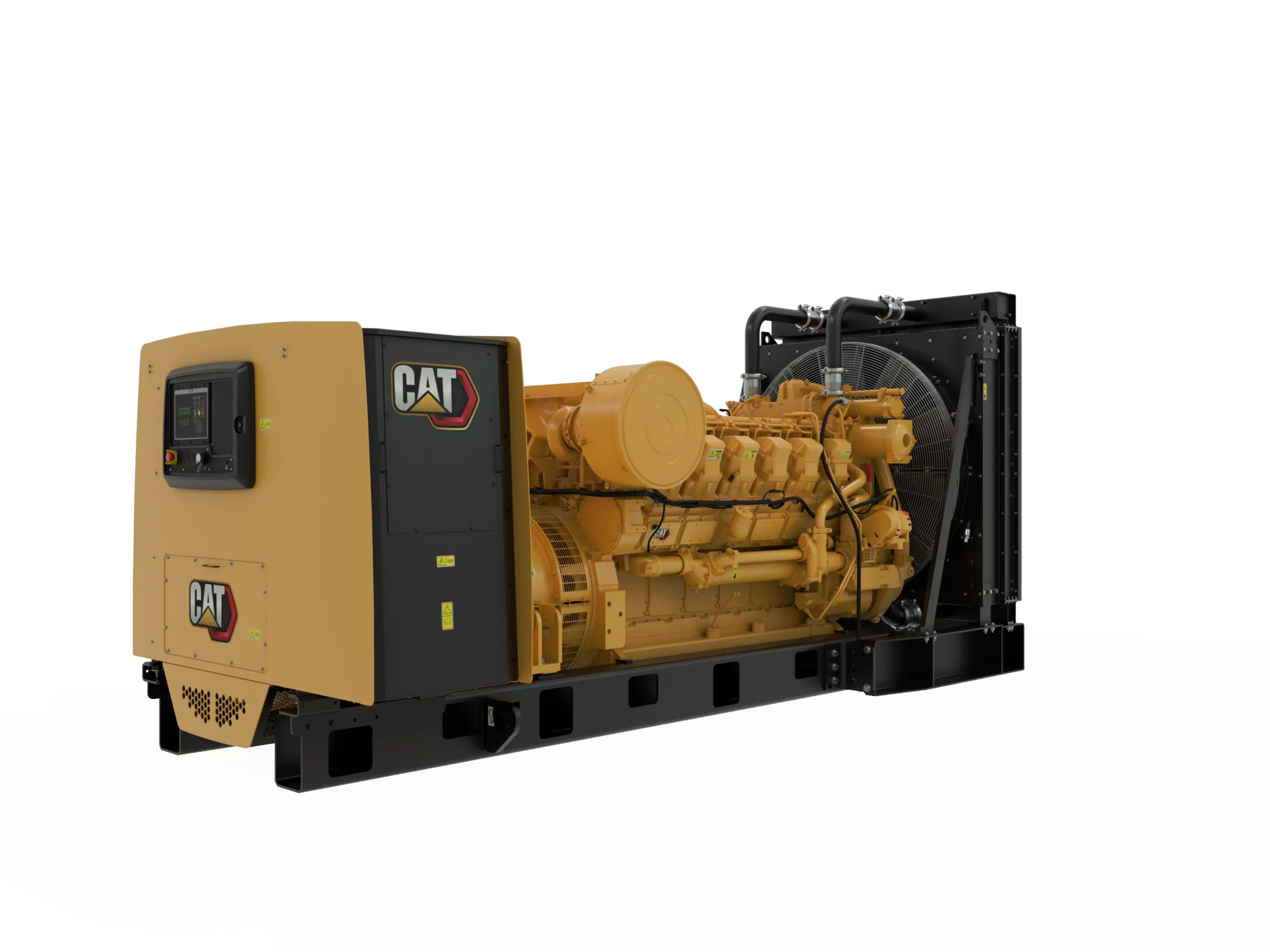

アップグレード可能パッケージ式3512（50 Hz） ディーゼル発電装置

製品仕様 アップグレード可能パッケージ式3512（50 Hz）

アップグレード可能パッケージ式3512（50 Hz） 標準装備

エアインレットシステム

• エアクリーナ、シングルエレメントキャニスタタイプ（サービスインジケータ付き）

コントロールパネル

• シリアル通知装置モジュールデータリンク

• アクセサリモジュールデータリンク

• プログラム可能なデジタル出力2個

• オーバースピード

• クーラントレベル低下

• 油圧（psi、kPa、bar）

• A（位相別および平均）

• 24 VDC動作

• プログラム可能なリレー出力2個（フォームC）

• 自動/始動/停止コントロール

• 速度調整

• DC電圧

• 逆無効電力（kVAr）（32RV）

• kVA（位相別、平均、%）

• プログラム可能なデジタル入力: 6つ

• 油圧低下

• テキストアラーム/イベントの説明

• V（L-LおよびL-N）

• 非常停止

• プログラム可能なリレー出力4個（フォームA）

• プログラム可能な保護リレー機能:

• 冷却水温度

• 逆出力（kW）（32）

• kVAr-hr（合計）

• カスタマデータリンク（Modbus RTU）

• 発電装置取付け - 後方向き

• 過周波数/周波数不足（81 o/u）

• 冷却水温度上昇

• エンジン冷却タイマ

• EMCP 4.2コントローラには以下が装備されています。

• エンジンサイクルクランク

• kW（位相別、平均、%）

• ランプテスト

• 発電機位相順序

• 始動せず（オーバークランキング）

• 動作時間

• 警告/シャットダウン、共通LEDのシャットダウン表示:

• 環境シールドフロントフェイス

• 非常停止押しボタン

• RPM

• 周波数（Hz）

• 冷却水温度低下

• kVAr（位相別、平均、%）

• アラーム確認

• kW-hr（合計）

• 過電圧/電圧不足（27/59）

• 力率（位相別および平均）

• 過電流（50/51）

• デジタル表示:

• True RMS ACメータリング、三相、±2 %の精度

• 通信:

• コントロール:

• 発電装置取付け - 後方向き

• クーラントレベル低下

• 通信

• kVAr（位相別、平均、%）

• 警告/シャットダウン、共通LEDのシャットダウン表示:

• コントロール:

• プログラム可能なデジタル出力2個

• 冷却水温度低下

• EMCP 4.2コントローラには以下が装備されています。

• 過周波数/周波数不足（81 o/u）

• kW-hr（合計）

• テキストアラーム/イベントの説明

• 環境シールドフロントフェイス

• RPM

• デジタル表示:

• 非常停止

• シリアル通知装置モジュールデータリンク

• kVA（位相別、平均、%）

• アラーム確認

• kVAr-hr（合計）

• 自動/始動/停止コントロール

• kW（位相別、平均、%）

• エンジン冷却タイマ

• True RMS ACメータリング、三相、±2 %の精度

• 始動せず（オーバークランキング）

• 過電圧/電圧不足（27/59）

• EMCP4.2コントロールには以下を含む: 非常停止押しボタン

• 油圧低下

• 24 VDC動作

• V（L-LおよびL-N）

• 油圧（psi、kPa、bar）

• 逆出力（kW）（32）

• 過電流（50/51）

• プログラム可能なデジタル入力: 6つ

• 逆無効電力（kVAr）（32RV）

• 発電機位相順序

• 動作時間

• 冷却水温度上昇

• オーバースピード

• アクセサリモジュールデータリンク

• プログラム可能なリレー出力2個（フォームC）

• 周波数（Hz）

• 冷却水温度

• カスタマデータリンク（Modbus RTU）

• ランプテスト

• 力率（位相別および平均）

• プログラム可能なリレー出力4個（フォームA）

• 速度調整

• A（位相別および平均）

• プログラム可能な保護リレー機能:

• DC電圧

• エンジンサイクルクランク

冷却系統

• 冷却水ドレーンライン（バルブ付き）

• JWAC

• ファンおよびベルトガード

• ラジエータファンとファンドライブ

• Caterpillar純正エクステンデッドライフクーラント。（ラジエータ非搭載、SF44CTS取付け、ラジエータまたは熱交換器が組込みなしで出荷されるパッケージには含まれない）

• クーラントレベルセンサ（ラジエータ非搭載のパッケージには含まれない）

• クーラントレベルセンサ（ラジエータ非搭載のパッケージには含まれない）

• ラジエータファンとファンドライブ

• ファンおよびベルトガード

• Caterpillar純正エクステンデッドライフクーラント。（ラジエータ非搭載、SF44CTS取付け、ラジエータまたは熱交換器が組込みなしで出荷されるパッケージには含まれない）

• JWAC

• 冷却水ドレーンライン（バルブ付き）

排気

• 乾式排気マニホールド

• フランジ表面アウトレット

• 乾式排気マニホールド

• フランジ表面アウトレット

燃料系統

• 燃料クーラ（ラジエータ非搭載のパッケージには含まれない）

• セカンダリ燃料フィルタ

• 燃料プライミングポンプ

• フレキシブル燃料ライン - 組込みなしで出荷

燃料

• 燃料プライミングポンプ

• 燃料クーラ（ラジエータ非搭載のパッケージには含まれない）

• セカンダリ燃料フィルタ

• フレキシブル燃料ライン - 組込みなしで出荷

発電装置およびアタッチメント

• 三相ブラシレス、突極

• 励磁機ダイオードモニタ

• 注記: 1,800フレームには、成形巻線、永久磁石励磁（PMG）、コイル温度検出器装備

• RFIサプレッション

• 三相電圧センシング

• 最小/最大励磁機リミッタ

• 発電装置パッケージ同梱品: レギュレータ（CDVR）

• KVAR/PFモード

• NEMAクラスHインシュレーション

• 内部励起（IE、Internal excitation）

• コイル温度検出器

• 無効ドループ機能

• 50 Hzモデル: IEC標準穴パターン

• クラスH温度上昇（外気温40 °C）（主要電源125 °C/予備電源150 °C）

• ランダム巻線

• バスバー接続、上部中央に取付け、上部ケーブル差込み口

• LV

• Caterpillarデジタル電圧レギュレータ（CDVR）には以下を含む:

• 6リード

• コイル温度検出器

• バスバー接続、上部中央に取付け、上部ケーブル差込み口

• 50 Hzモデル: IEC標準穴パターン

• NEMAクラスHインシュレーション

• 三相ブラシレス、突極

• 励磁機ダイオードモニタ

• Caterpillarデジタル電圧レギュレータ（CDVR）には以下を含む:

• KVAR/PFモード

• 三相電圧センシング

• 注記: 1,800フレームには、成形巻線、永久磁石励磁（PMG）、コイル温度検出器装備

• LV

• 6リード

• クラスH温度上昇（外気温40 °C）（主要電源125 °C/予備電源150 °C）

• 無効ドループ機能

• 最小/最大励磁機リミッタ

• ランダム巻線

• 内部励起（IE、Internal excitation）

• 発電装置パッケージ同梱品: レギュレータ（CDVR）

• RFIサプレッション

制御システム

• Woodward 2301A等速調速機

• Woodward 2301A等速調速機

潤滑システム

• フュームディスポーザル

• オイルフィルタ、フィラおよびレベルゲージ

• ギヤ式潤滑油ポンプ

• オイルドレーンラインおよびバルブ

• 潤滑油

• 一体型潤滑油クーラ

• フュームディスポーザル

• オイルドレーンラインおよびバルブ

• 潤滑油

• 一体型潤滑油クーラ

• オイルフィルタ、フィラおよびレベルゲージ

• ギヤ式潤滑油ポンプ

マウンチングシステム

• ラバー防振マウント - 出荷時組込みなし

• レール - エンジン/発電装置/ラジエータの取付け

• ラバー防振マウント - 出荷時組込みなし

• レール - エンジン/発電装置/ラジエータの取付け

始動/充電システム

• バッテリディスコネクトスイッチ

• バッテリおよびバッテリラック（ケーブル付き）

• 24 Vスタータモータ

• バッテリディスコネクトスイッチ

• 24 Vスタータモータ

• バッテリおよびバッテリラック（ケーブル付き）

ゼネラル

• フライホイールおよびフライホイールハウジング - SAE No. 00

• SAE標準回転

• RHサービス

• 塗装 - Caterpillar yellowおよび高光沢ブラックレールとラジエータ

• RHサービス

• フライホイールおよびフライホイールハウジング - SAE No. 00

• 塗装 - Caterpillar yellowおよび高光沢ブラックレールとラジエータ

• SAE標準回転

アップグレード可能パッケージ式3512（50 Hz） オプション装備品

エンジンオプション

• バッテリ: [ ] 標準（1,400 CCA） [ ] ヘビーデューティ（2,800 CCA）

• マフラ: [ ] 工業グレード

• バッテリ充電器: [ ] 10 A [ ] 20 A [ ] 35 A

• スタータモータ: [ ] 標準 [ ] ヘビーデューティ

• 始動補助装置: [ ] 220 V 50 Hzジャケットウォータヒータ

エアインレットシステム

• エアインレット保護

• リモートエアインレットアダプタ

• 二重エレメントエアクリーナ

• 二重エレメントエアクリーナ

• エアインレット保護

• リモートエアインレットアダプタ

サーキットブレーカ

• バスバー接続

• コントロールパッケージ - エンクロージャ

• EMAXサーキットブレーカ

• オプションのバスバー電源接続

• センターポストバスバー

• 2,000、2,500、3,200および4,000 A、3極、IEC定格サーキットブレーカ

• EMAXブレーカ接続

• ケーブル差込み口オプション

• 2,000、2,500、3,200および4,000 A、4極、IEC定格サーキットブレーカ

• ブレーカハーネス

• EMAXブレーカ接続

• 2,000、2,500、3,200および4,000 A、3極、IEC定格サーキットブレーカ

• センターポストバスバー

• コントロールパッケージ - エンクロージャ

• 2,000、2,500、3,200および4,000 A、4極、IEC定格サーキットブレーカ

• ケーブル差込み口オプション

• オプションのバスバー電源接続

• バスバー接続

• ブレーカハーネス

• EMAXサーキットブレーカ

コントロールシステム

• コントローラ: [ ] EMCP 4.2 [ ] EMCP 4.3 [ ] EMCP 4.4

• ローカル通知装置モジュール: [ ] NFPA 110 [ ] カスタム

オルタネータ

• 温度上昇（外気温40 °C超）: [ ] 150 °C [ ] 125 °C [ ] 105 °C [ ] 80 °C

コントロールパネル

• 補助ボックス

• 発電装置温度監視

• EMCP 4.3、EMCP 4.4

• ユーザー接続取付け位置

• カスタマインターフェイスオプション

• マウンチンググループ - 外部ボックスクリップ

• ローカルPC監視

• 通知装置モジュール

• ガバナ

• 接地（自動選択）

• 盗難防止パネルドア

• リモート回転数調整

• ガバナ

• ローカルPC監視

• 接地（自動選択）

• 補助ボックス

• 盗難防止パネルドア

• リモート回転数調整

• カスタマインターフェイスオプション

• マウンチンググループ - 外部ボックスクリップ

• ユーザー接続取付け位置

• 発電装置温度監視

• EMCP 4.3

• EMCP 4.4

冷却系統

• ウォータレベルスイッチゲージ

• オプションのラジエータアレンジメント

• 熱交換器

• オプションのラジエータアレンジメント

• ウォータレベルスイッチゲージ

• 熱交換器

電力遮断

• 電力遮断: [ ] バスバー [ ] サーキットブレーカ

• サーキットブレーカ定格: [ ] 2,000 A [ ] 2,500 A [ ] 3,200 A [ ] 4,000 A

• サーキットブレーカの作動: [ ] 電動

• サーキットブレーカトリップユニット: [ ] LSI [ ] LSIG [ ] LSIG-P

延長サービス契約（ESC、Extended Service Contract）

• 延長サービス契約（ESC）: [ ] 2年 [ ] 3年 [ ] 5年

欧州における認定

• 欧州連合認定

• ユーラシア適合性認証（EAC）マーク

• EU適合宣言書

• 欧州指令適合発電装置、DoI （Declaration of Incorporation、適合宣言書）

• ユーラシア適合性認証（EAC）マーク

• 欧州連合認定

• 欧州指令適合発電装置、DoI （Declaration of Incorporation、適合宣言書）

• EU適合宣言書

排気システム

• 壁貫通取付けキット

• マフラ

• フレキシブルフィッティング

• マフラ取付けキット

• 壁貫通取付けキット

• マフラ取付けキット

• マフラ

• フレキシブルフィッティング

燃料系統

• プライマリフュエルフィルタ

• プライマリフュエルフィルタ

発電装置およびアタッチメント

• 1,500 rpm、380/400/415 V（50 Hz）、三相、成形巻線、永久磁石励磁（PMG）、リード数 = 6、ピッチ = 0.6667

• スペースヒータ

• 発電機の変換

• 1,500 rpm、380/400/415 V（50 Hz）、三相、ランダム巻線、内部励起（IE）、リード数 = 6、ピッチ = 0.6667

• 1,500 rpm、380/400/415 V（50 Hz）、三相、ランダム巻線、永久磁石励磁（PMG）、リード数 = 6、ピッチ = 0.6667

• 1,500 rpm、380/400/415 V（50 Hz）、三相、ランダム巻線、永久磁石励磁（PMG）、リード数 = 6、ピッチ = 0.6667

• 発電機の変換

• 1,500 rpm、380/400/415 V（50 Hz）、三相、ランダム巻線、内部励起（IE）、リード数 = 6、ピッチ = 0.6667

• 1,500 rpm、380/400/415 V（50 Hz）、三相、成形巻線、永久磁石励磁（PMG）、リード数 = 6、ピッチ = 0.6667

• スペースヒータ

計器類

• 高温計と熱電対

潤滑システム

• 手動予潤滑排出ポンプ

• オイルレベルReg-1浅型パン

• 電動予潤滑ポンプ

• 手動予潤滑排出ポンプ

マウンチングシステム

• スプリング式振動アイソレータ

• IBC振動アイソレータ

• IBC振動アイソレータ

• スプリング式振動アイソレータ

保護システム

• エクスプロージョンリリーフバルブ

• エクスプロージョンリリーフバルブ

特別試験/レポート

• IBC耐震認証

• PGS試験レポート（0.80力率）

• ニュートラル接地 - LV

• PGS試験レポート（1.0力率）

• ニュートラル接地接続

• PGS試験レポート（1.0力率）

• ニュートラル接地 - LV

• ニュートラル接地接続

• IBC耐震認証

• PGS試験レポート（0.80力率）

始動/充電システム

• エーテル始動補助装置

• 20 Aバッテリ充電器

• 大型バッテリセット

• 10 Aバッテリ充電器

• 24 V、デュアルスタータモータ

• ジャケットウォータヒータ

• 24 V、デュアルスタータモータ

• ジャケットウォータヒータ

• エーテル始動補助装置

• 大型バッテリセット

• 10 Aバッテリ充電器

• 20 Aバッテリ充電器

ゼネラル

• 該当する建物コード別の耐震認証: IBC 2000、IBC 2003、IBC 2006、IBC 2009、CBC 2007

• UL 2200パッケージ

• 地域と製品構成に基づいて以下のオプションを選択できます。

• エンジンベアリンググループ

• エンジンベアリンググループ
