발전기 세트 사양
| 가스 대기 등급 | 0.8pf에서 1,500ekW 0.8pf에서 1,500ekW |
| 연료 유형 | 천연 가스, 수소 혼합물(최대 5%) 천연 가스, 수소 혼합물(최대 5%) |
| 배기가스 배출/연료 전략 | 미국 EPA 고정식 비상 외 인증 미국 EPA 고정식 비상 외 인증 |
| RPM | 1,800 rpm 1,800 rpm |
| 주파수 | 60Hz 60Hz |
| 압축률 | 11.5 11.5 |
내 계정
로그인
환영합니다! 로그인한 후 Cat.com 환경을 맞춤 설정하십시오.
다른 Cat 앱 계정이 이미 있는 경우 해당 계정을 사용하여 로그인하십시오.
지금 등록
계정 하나로 모든 CAT에 로그인.
귀하의 Caterpillar 계정은 당사 서비스와 응용 프로그램에 로그인하는 데 사용하는 단일 계정입니다. 부품이나 장비를 온라인에서 구입하고 장비를 관리하고 모바일에서 실행하는 등 다양하게 사용하실 수 있습니다.
충족 UL2200 인증
비상시 제외, UL2200, UL1446 등에 대한 첨단 EPA 인증
몇 초 내로 7 준비 완료
NFPA 110 Level 1 Type 10과 같은 업계 최고의 사양 준수
수용 준비 완료 100% 블록 부하
비상 상태 발생 시 전체 계통의 부하 픽업 가능
개요

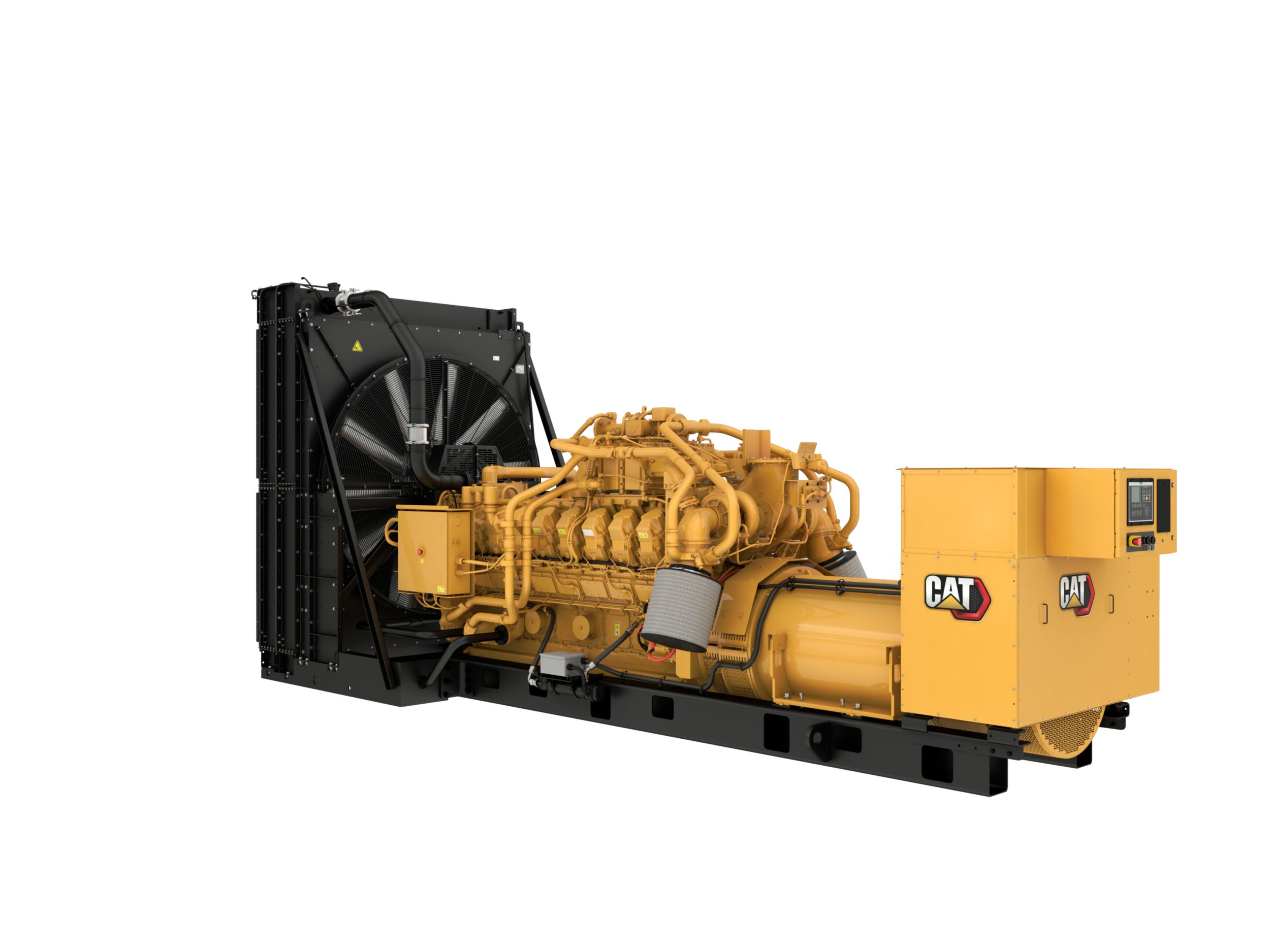

1,000-1,500kW 천연 가스 발전기
Caterpillar는 최고의 성능, 안정성 및 경제성을 제공하도록 설계된 Fast Response 발전기 세트를 바탕으로 발전 시장을 주도하고 있습니다.
복리후생
충족 UL2200 인증
비상시 제외, UL2200, UL1446 등에 대한 첨단 EPA 인증
몇 초 내로 7 준비 완료
NFPA 110 Level 1 Type 10과 같은 업계 최고의 사양 준수
수용 준비 완료 100% 블록 부하
비상 상태 발생 시 전체 계통의 부하 픽업 가능
기능 살펴보기
CAT G3516 가스 엔진
Cat G3516 가스 엔진
- 견고한 고속 블록 설계로 인한 수명 연장 및 소요 운용 비용 절감 효과
- 저압 파이프라인 천연 가스 및 수소 혼합물 환경에서 최적의 성능을 발휘하도록 설계
- 단순한 개방형 연소실 계통으로 인한 뛰어난 안정성 및 연료 유연성
- 첨단 기술이 적용된 점화 계통과 공기/연료 비율 제어 기능으로 배기가스 배출 저감 및 엔진 효율 향상
- 하나의 전자 제어 모듈에서 점화, 조절, 공기/연료 속도 제어 및 엔진 보호 등 모든 엔진 기능을 처리합니다.
SR5 발전기
SR5 발전기
- Caterpillar 가스 엔진의 성능 및 출력 특성과 일치하도록 설계
- 업계를 선도하는 기계적 및 전기적 설계
- 고효율
Cat ECS 100 제어 패널
Cat ECS 100 제어 패널
- 사용자 친화적 인터페이스 및 탐색
- 광범위한 설치 요구 사항을 충족하는 확장 가능 계통
- 특정 고객 요구 사항에 맞춘 확장 모듈 및 현장별 프로그래밍
냉각 계통
- 최고 43°C(110°F)의 표준 대기 온도에서 작동하도록 설계됨
- 특정 대기 및 고도에서의 기능은 Cat 특약점에 문의하십시오
배기가스 배출
배기가스 배출
- 비상 작업 및 비상 외 작업에 대한 EPA 인증
- 추가 NOx 선택 가능 발전기 세트는 전 세계 대부분의 배기가스 배출 요구 사항을 후처리 없이 0.5g/bhp-hr NOx 수준까지 충족할 수 있습니다.
검증된 계통
검증된 계통
- 전 세계의 다양한 작업 현장에서 검증된 성능
- 완벽히 시험을 거친 시제품
- 인증된 비틀림 진동 분석 제공
폭넓은 어탯치먼트
폭넓은 어탯치먼트
- 광범위한 볼트 연결식 계통 확장 어탯치먼트
- 공장에서 설계 및 시험
- 간편하고 비용 효과적인 장착을 위한 유연한 패키징 선택사양
전 세계적 제품 지원
전 세계적 제품 지원
- Cat 특약점은 200개 국가에 1,800여 개의 특약점 지점을 보유하고 있습니다
- 가까운 Cat 특약점에서 정비 및 수리 계약을 비롯해 폭넓은 판매 후 지원을 제공해 드립니다
다음에 대한 제품 사양 FAST RESPONSE 지원 G3516
엔진 사양
| 엔진 모델 | G3516 G3516 |
| 배기량 | 4765 in³ 78 l |
| 흡기 | TA TA |
| 보어 | 6.7 in 170 mm |
| 행정 | 8.5 in 215 mm |
발전기 세트 치수
| 길이 | 275.6 in 7000 mm |
| 폭 | 92.3 in 2345 mm |
| 높이 | 128.5 in 3265 mm |
| 무게 | 40384 lb 18315 kg |
FAST RESPONSE 지원 G3516 표준 장비
흡기
- 엔클로저 및 서비스 지시계 포함 2엘리먼트 1단 에어클리너
제어 패널
- Cat ECS 100
냉각
- 재킷 워터 및 SCAC 엔진 구동 펌프
- 재킷 워터 및 SCAC 서모스탯
배기
- 건식 배기 매니폴드, 절연 및 차폐
- 알람 및 정지 기능을 제공하는 GECM 포함 통합형 온도 감지 모듈(ITSM, Integrated Temperature Sensing Module)과 유선 연결된 개별 배기 포트 및 터보 차저 배출구
- 터보 차저의 Cat 플랜지형 표면 배출구
연료 계통
- 연료 계통은 엔진 연료 제어 밸브에 대한 압력이 10.2-34.5KPa인 31.5-47.2MJ/NM3 건식 파이프라인 천연 가스에 알맞은 크기로 제작됩니다.
- 스로틀 플레이트, 24V DC 액추에이터, GECM에서 제어
- 가스 압력 조절기
- 24V 직류 통전 시 작동(ETR, Energized-To-Run) 가스 차단 밸브
- 엔진에 장착하는 전자 제어 밸브
일반
- 크랭크축 진동 댐퍼 및 보호대
- 페인트 - 고광택 검정 레일 및 라디에이터가 있는 Caterpillar 옐로
- RH 서비스
- 작동 및 정비 매뉴얼
- 부품 목록
발전기
- 영구 자석 여자
- 응축 방지 스페이스 히터
- 권선 온도 감지기
- NEMA 클래스 H 절연재
- 통합형 전압 조절기(IVR)
- SR5
시동/충전
- 전기 시동장치
- 24V 시동 모터
- 재킷 워터 히터
- 케이블 및 랙 포함 배터리(탈착 상태로 공급)
조절 계통
- ADEM A4
점화 계통
- 개별 실린더 폭발 감지 타이밍(DST)
- 전자 점화 계통(ADEM A4에 의해 제어됨)
FAST RESPONSE 지원 G3516 선택사양 장비
흡기
- 프리클리너가 포함된 에어클리너
제어 패널
- 원격 호출 표시장치
- 로컬 알람 모듈
- 원격 PC 모니터링
- 엔진 고장 계전기
- 로컬 PC 모니터링
- EMCP 4.4
회로 차단기
- S LSI, G LSIG, P LSIG-P, 4th Digit Type
- 100% 정격, 3극(UL/CSA/IEC) 5th Digit Rating
- 3극(IEC 947-2 정격)
- 2000A, 2500A, 3000A 3극, UL-100% 정격 마스터팩트 회로 차단기
- 1,600A, 2,000A 3극, UL 100% 정격 R 프레임 회로 차단기
- 프레임 장착
냉각
- 밸브, 팬 및 보호대 포함 냉각수 수준 배출 라인
- 패키지 장착 라디에이터
배기
- 305mm(12인치) 머플러
- 305mm(12인치) 플랜지
- 305mm(12인치) 점화 조절용 머플러
- 305mm(12인치) 엘보우
- 18, 25dBA 감쇠
연료 계통
- 3, 0-100kPag, 4-20mA 가스 트레인 압력 센서
일반
- 디지털 진단 툴
발전기
- 유럽형 부스바
- 베어링 온도 감지기
- 저전압 연장 상자
- 발전기 에어 필터
- 케이블 접근 상자
시동/충전
- 45A, 24V 충전 교류 발전기(엔진 구동 펌프 필요)
- 20A, 24VDC 배터리 충전기
그리드 코드 준수
- 60Hz: 미국
FAST RESPONSE 지원 G3516이(가) 자주 비교된 제품과 어떻게 비교되는지 알아보십시오.
전력
FAST RESPONSE 지원 G3516
선택됨
- 가스 대기 등급
- 0.8pf에서 1,500ekW
- 0.8pf에서 1,500ekW
- 연료 유형
- 천연 가스, 수소 혼합물(최대 5%)
- 천연 가스, 수소 혼합물(최대 5%)
- 배기가스 배출/연료 전략
- 미국 EPA 고정식 비상 외 인증
- 미국 EPA 고정식 비상 외 인증
전력
G3516C
- 연속 등급
- 1,660ekW
- 1,660ekW
- 연료 유형
- 천연 가스
- 천연 가스
- 최대 전기 효율
- 37.70%
- 37.70%
전력
G3516H
- 연속 등급
- 1.0pf에서 2,027/2,007ekW
- 1.0pf에서 2,027/2,007ekW
- 연료 유형
- 천연 가스
- 천연 가스
- 최대 전기 효율
- 45.30%
- 45.30%
