概述
快速充电。安全充电。在任何工作地点充电。
Cat® MEC500 移动设备充电器是同类产品中第一种用于采矿业的产品。这是一种独立快速充电系统，旨在为需要的地方快速安全地充电。
MEC500 移动设备充电器
查找代理商主要技术规格
- 额定功率（交流输入）
- 500 kW
- 500 kW
- 电压范围（交流输入）
- 400-660 VAC
- 400-660 VAC
- 频率范围
- 50 或 60 Hz
- 50 或 60 Hz
优点
坚固耐用
额定值符合 IP66 标准，关键部件受到保护，防止水和灰尘渗入。充电器还符合 ISO 2867 标准，提供了对小型落石的保护。
关键部件采用隔离安装，可防止振动或地震活动造成损坏。
快速充电

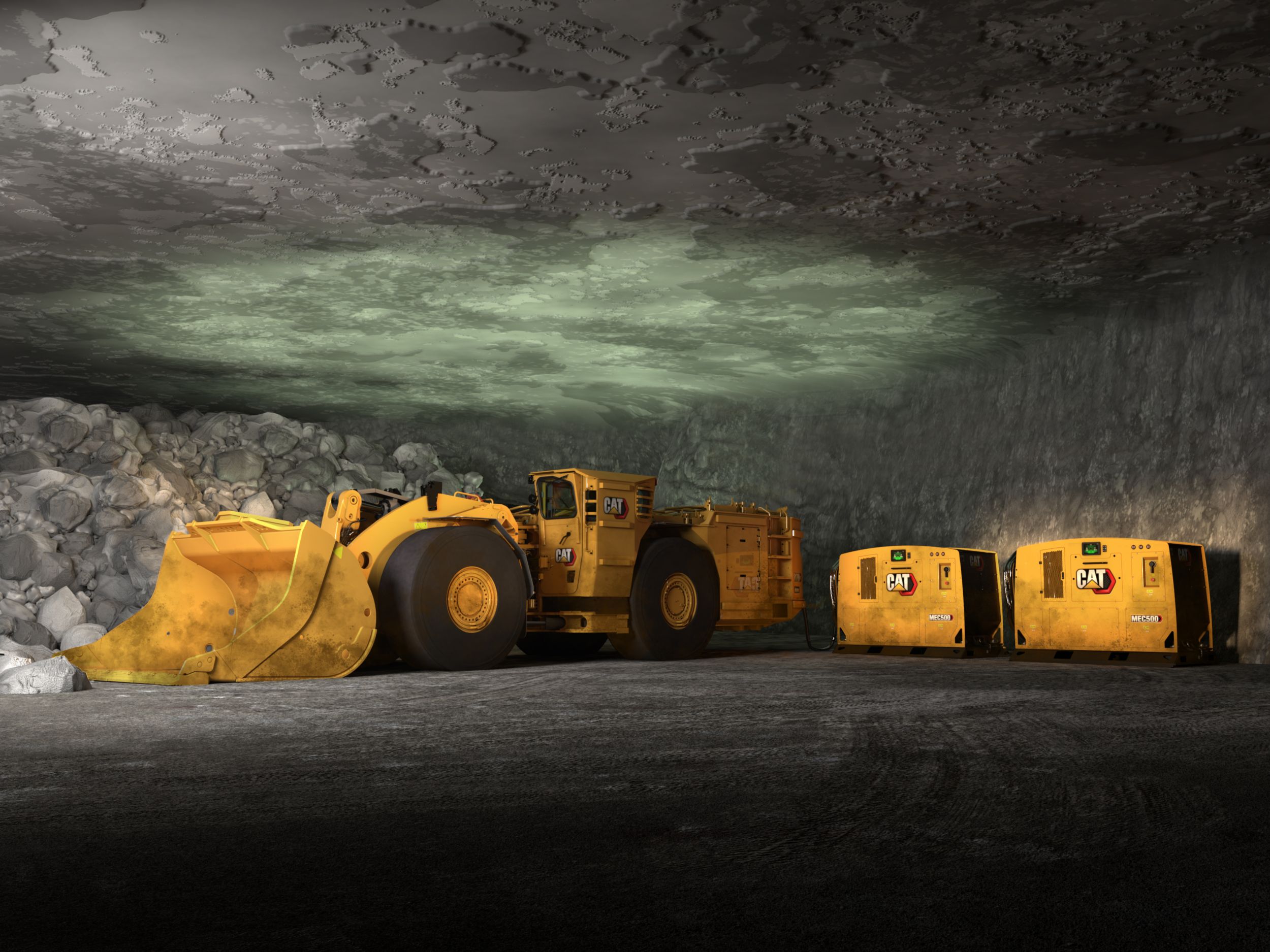

MEC 500 可在需要时提供高功率快速机会充电。超快速电池充电可通过并联两个装置实现，可以在 20 分钟内为 LHD 充满电。
机动灵活

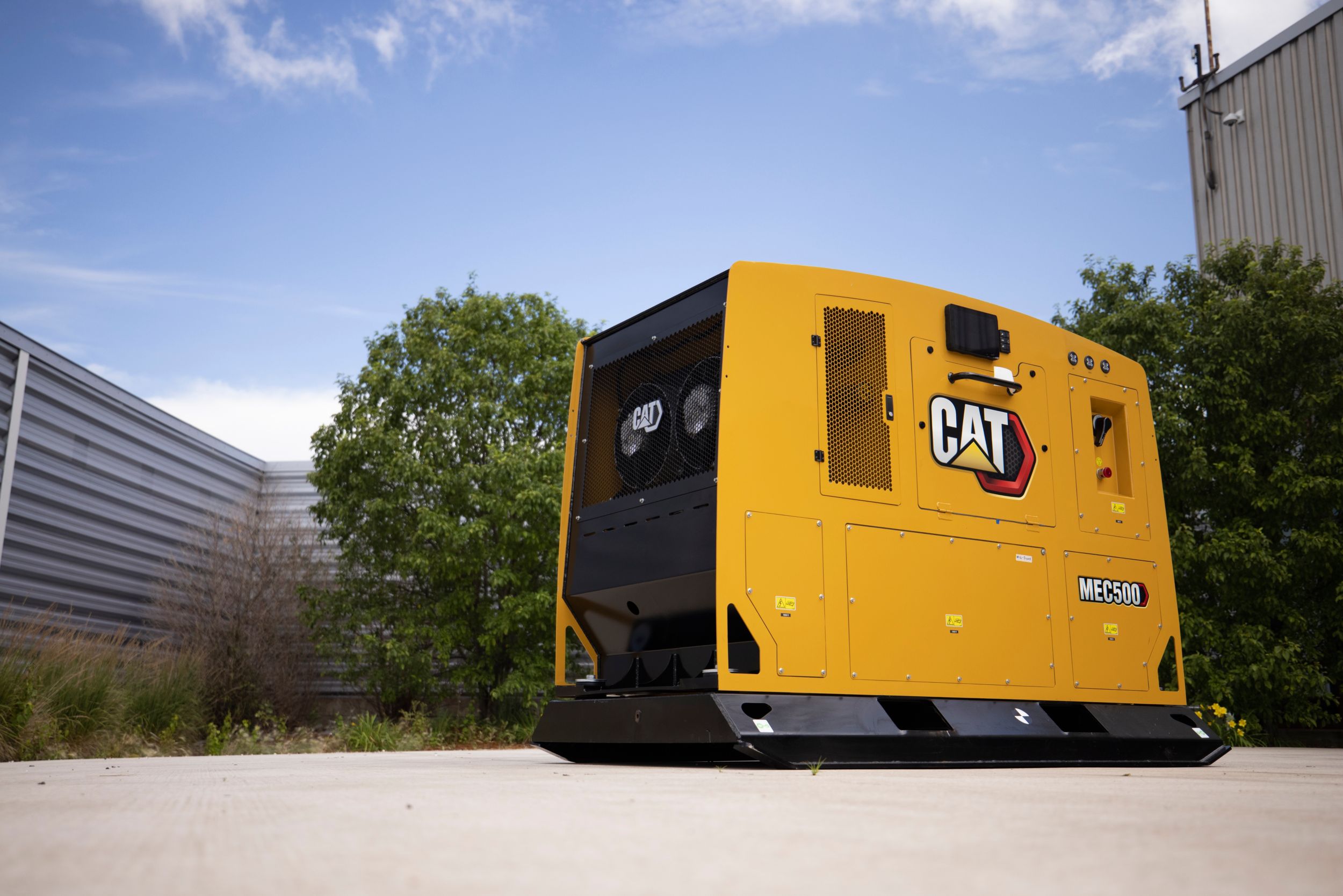

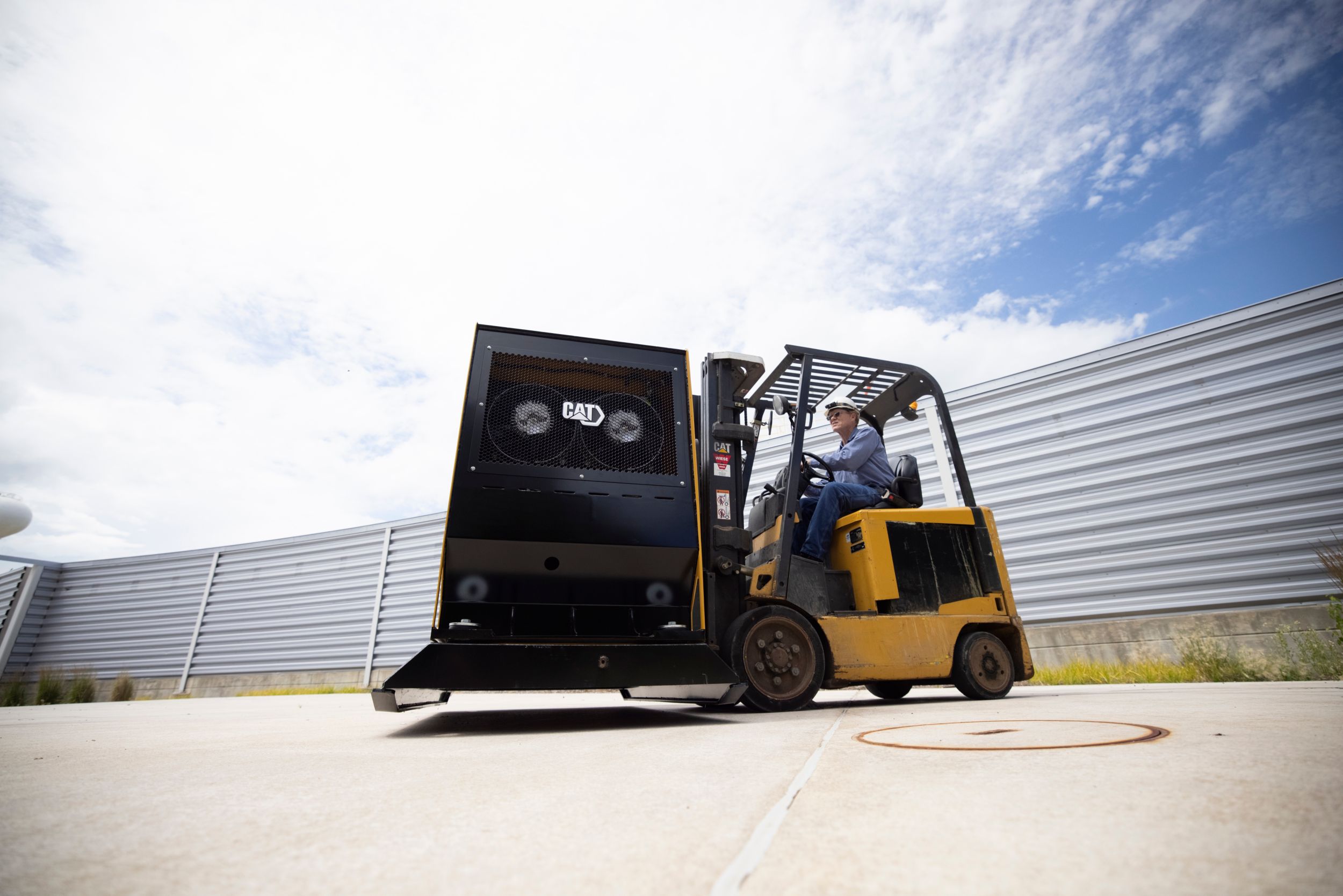

这种充电器配有耐用的滑动底座和集成式叉车吊耳，可以通过拖车或叉车高效移动到设备的工作地点。
性能概览

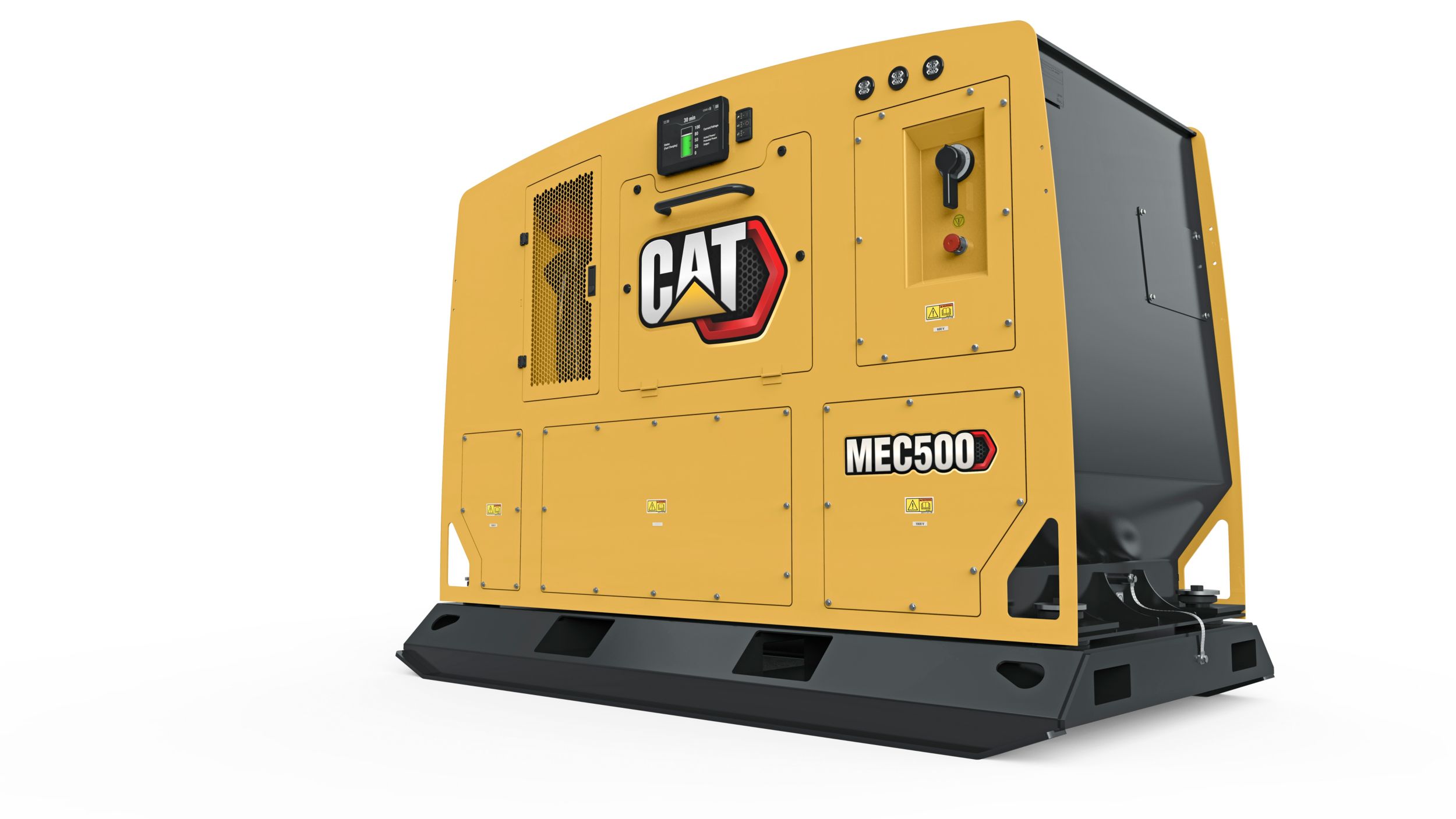

超快蓄电池充电
- 300-1,000 伏输出能力。
- 0-700 安电流输出能力。
- 功率可达 500 kW。
- 再生电力回馈给公共设施。
- 能够提高电压以适应可变输入电压。
- 输出电流大小可调，可满足多种蓄电池类型/技术的需求。
- 可与其他装置并联，以增加电源容量。
- 三相交流电：直流电有源前端，可实现四象限输入功率控制。
- 三相交错直流电：直流电转换器输出，可实现严格的电压控制和最小纹波电流。
固有的耐用性
- 能够使用其滑动底座拖动，也可以使用铲斗或叉车提升。可使用军用级吊耳将该装置下放到矿井内。
- 可承受高振动、地震和冲击载荷 — 装置以绝缘方式安装在滑动底座上，还隔离安装了电子控制模块（ECM，Electronic Control Module）。
- MEC500 符合 IEC 标准 60529 下的 IP66 要求，可防止灰尘和水进入关键部件，包括连接电气输入端和输出端的机箱部分。
- 内置设备：密封式空调、除湿器和集成的 Cat 散热器，以及两个支持冷却、按需运转的风扇。
- 经过专门设计，可承受小型落石的冲击，且符合 ISO 2867 标准。

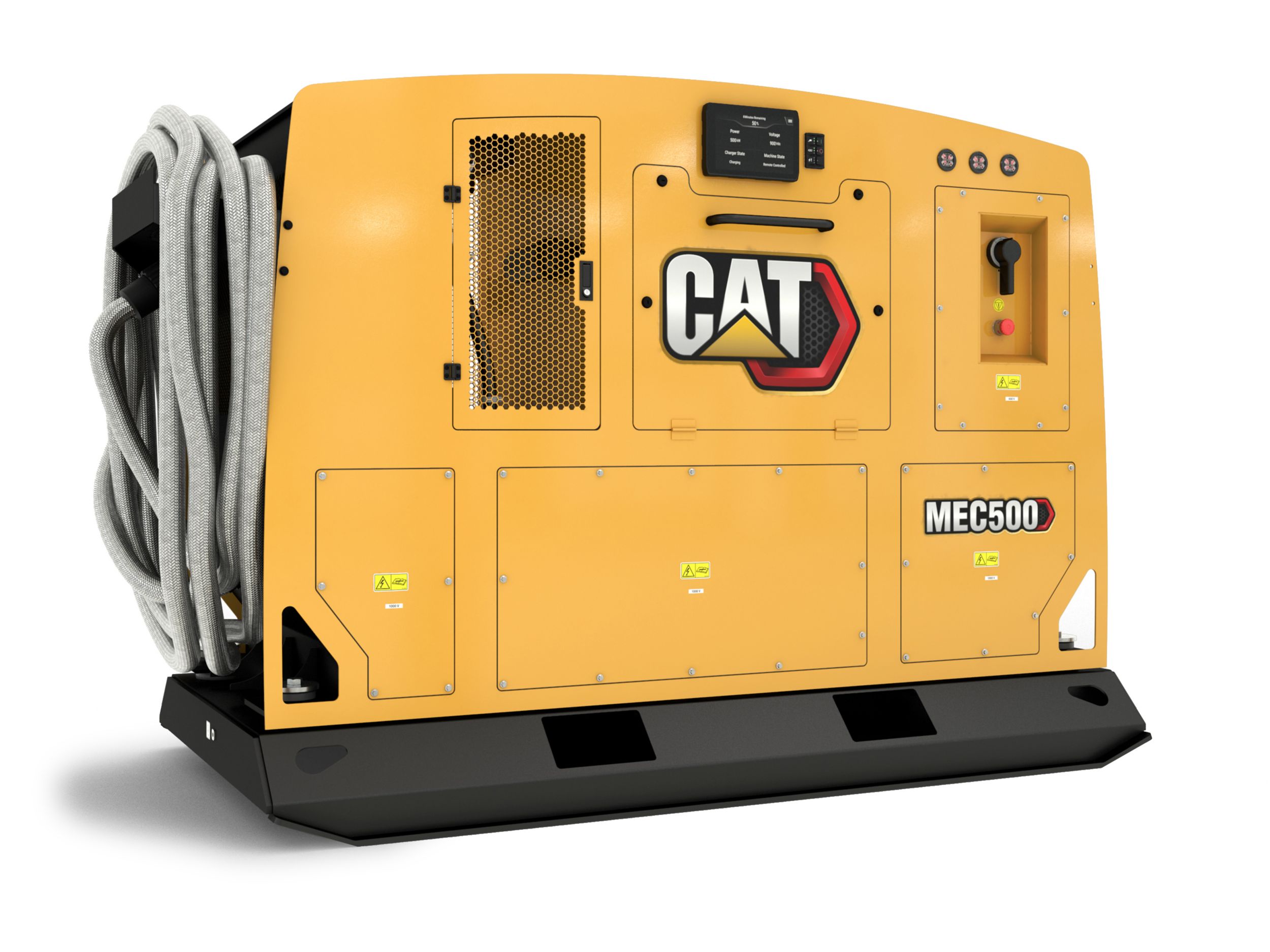

- 获得专利的 Cat 充电电缆（有 10 m（33 ft）或 15 m（49 ft））两种长度，配有可提供额外机械和电气保护的金属套。
- 海拔作业能力在地上 3600 m（11800 ft）到地下 4500 m（14700 ft）之间。
安全易用
- 在通电输出电流之前，充电器会对电缆执行短路和绝缘电阻检查。
- 如果要为 Cat R1700 LHD（Load Haul Dump，铲运机）充电，可通过 R1700 机器键盘管理与充电相关的所有功能。可配置自动开始功能以在成功连接机器后便开始充电。
- 如果要为备用设备充电，使用包含 6 项功能的简单键盘便可开始和停止充电。
- 如果未按下停止按钮便拔掉接头，充电器将循环紧急停机程序。

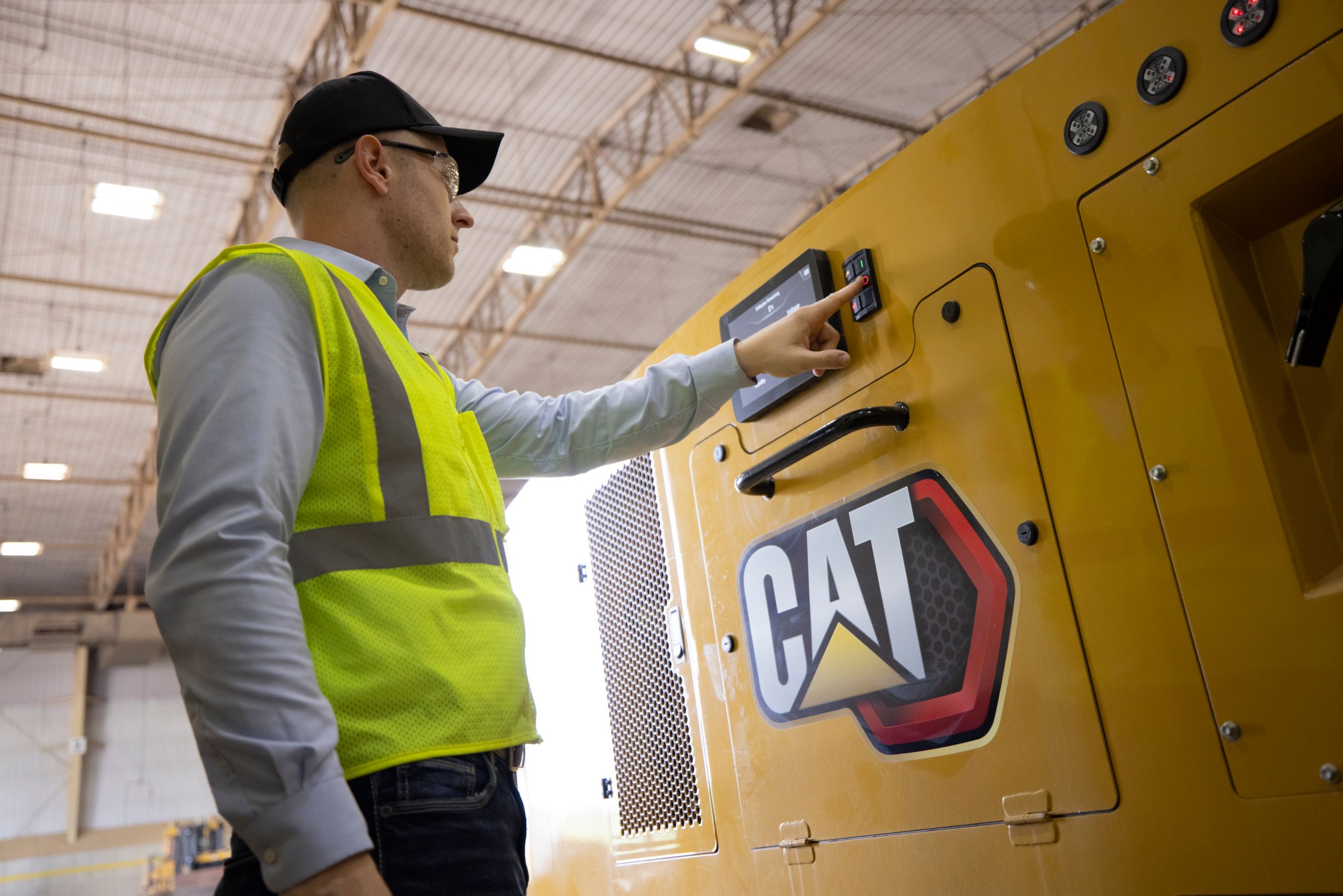

- MEC500 上的集成显示器可简化诊断和故障排除。R1700 充电端口会持续感应温度、电压和电流，检测是否存在故障。通过显示器和声音警告将故障或问题通知操作员。
- 由蓄电池供电的车辆管理系统准确向 MEC500 传达需求。如果机器蓄电池需要 600 安的充电电流，MEC500 就会输入 600 安的电流。为方便起见，机器操作员可在驾驶室内或通过 MEC500 上的显示器监控充电周期。
- 充电器在交流输入端和直流输出端内置了线路绝缘监测器。与多个充电器并联时，线路绝缘监测器会自动相互协调，以提供全面且不间断的接地故障保护。
- 需要在靠近充电器的地方安装一个绝缘变压器。
产品技术规格适用产品 MEC500
电气技术规格
| 额定功率（交流输入） | 500 kW 500 kW |
| 电压范围（交流输入） | 400-660 VAC 400-660 VAC |
| 频率范围 | 50 或 60 Hz 50 或 60 Hz |
| 输入电源（交流输入） | 三相绝缘接地（IT） 三相绝缘接地（IT） |
| 电压输出 | 300-1,000 VDC 300-1,000 VDC |
| 额定电流（直流输出） | 700 安 700 安 |
| 电缆输出 - Cat 专利接头 | 700 安 700 安 |
| 电缆输出 - CCS 接头（可选） | 200 安（采用可选液冷装置时高达 500 安，正在开发中）。 200 安（采用可选液冷装置时高达 500 安，正在开发中）。 |
热技术规格
| 环境操作温度范围 | -25° 至 +50° C（13° 至 122° F） -25° 至 +50° C（13° 至 122° F） |
| 存放 | -40° to +80° C（-40° to +176° F） -40° to +80° C（-40° to +176° F） |
充电标准
| 控制界面 | CAN CAN |
| 控制类型 | IEC 61851-23/24（含 CAN） IEC 61851-23/24（含 CAN） |
| 合规与安全 | CSA M421；UL2202（正在开发） CSA M421；UL2202（正在开发） |
重量
| MEC500 | 3650 lb 1656 kg |
| 配备可选滑动底座的 MEC500 | 4490 lb 2037 kg |
了解 MEC500 与常用比较产品相比如何。
电力
MEC500
已选择
- 额定功率（交流输入）
- 500 kW
- 500 kW
- 电压范围（交流输入）
- 400-660 VAC
- 400-660 VAC
- 频率范围
- 50 或 60 Hz
- 50 或 60 Hz
电力
ATC-900 控制器
- 额定值范围
- 120 至 600 V，单相和三相，50/60 Hz
- 120 至 600 V，单相和三相，50/60 Hz
- 转换类型
- 视开关应用情况而定
- 视开关应用情况而定
- 开关类型
- 视开关应用情况而定
- 视开关应用情况而定
电力
ATC-300+ 控制器
- 额定值范围
- 120 至 600 V，单相和三相，50/60 Hz
- 120 至 600 V，单相和三相，50/60 Hz
- 转换类型
- 视开关应用情况而定
- 视开关应用情况而定
- 开关类型
- 视开关应用情况而定
- 视开关应用情况而定
媒体库
照片
视频
360 度视图

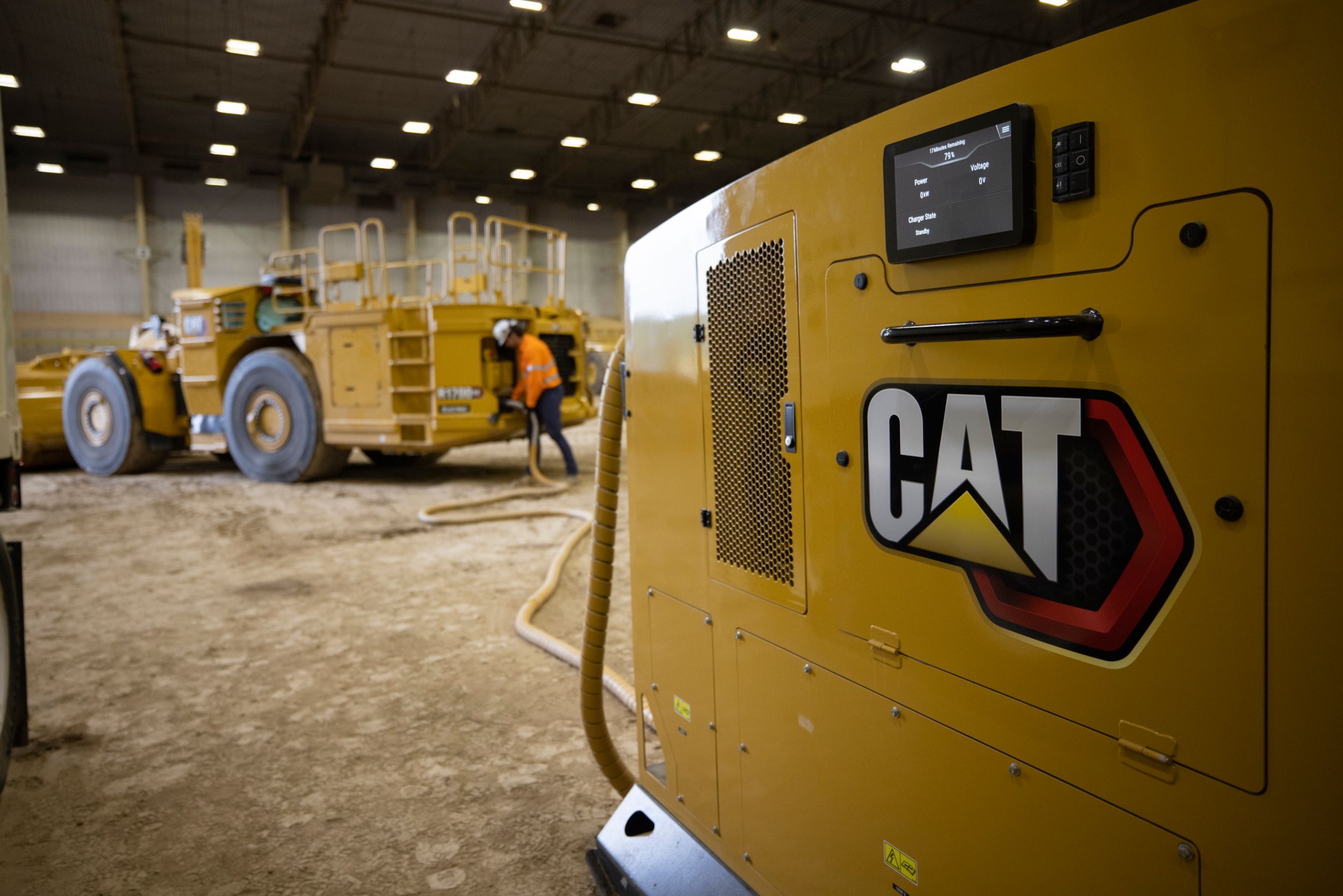

MEC500 移动设备充电器
