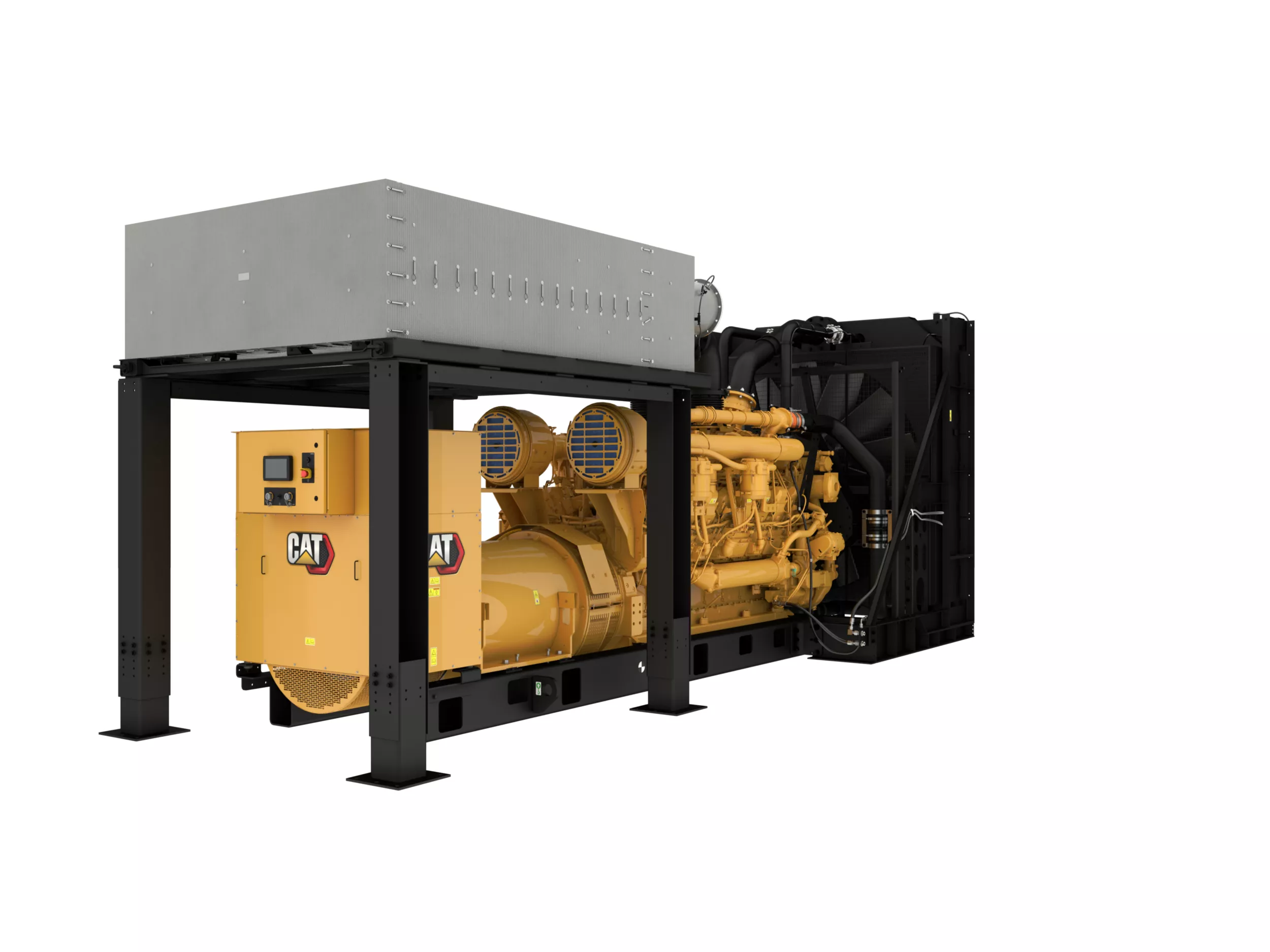

3516C Tier 4 Final（60 Hz） 标配设备

进气系统

• 空气滤清器；单滤芯罐式

进气口

• 空气滤清器

冷却

• 安装在组件上的散热器

排气装置

• 法兰排气口

燃油

• 带集成式油水分离器的燃油粗滤器

• 燃油细滤器

• 燃油注油泵

发电机

• IP23 防护

• 匹配 Cat 发动机的性能和输出特性

电源终端

• 母线

控制面板

• 通信：

• IVR 包括无功压降功能

• 反向功率（kW）（32）

• 3 个模拟输入

• 电流（每相和平均值）

• 客户数据链路（Modbus RTU）

• 超频/欠频（81 o/u）

• PLC 功能

• 三相电压感应

• Caterpillar 电压调节器

• 4 个可编程继电器输出（Form A）

• 直流电压

• 反向无功功率（kVAr）（32RV）

• 紧急停止

• 紧急停止按钮

• 自动/起动/停止控制

• 冷却液液位过低

• 0 真有效值交流电计量，三相，+/-2% 精度

• RPM

• 可编程保护继电功能

• kAR/PF 模式

• 24 V 直流操作

• kW-hr（总计）- kVAr-hr（总计）

• 超速

• 电压（L-L 和 L-N）

• 灯测试

• 控制装置：

• 输入/输出数量因选定的选件而异：

• 频率（Hz）

• 发电机相序

• 串行报警器模块数据链路

• 冷却液温度

• 机油压力（psi、kPa 或 bar）

• 冷却液温度过低

• 警报确认

• 发电机组套件包括：

• 冷却液温度过高

• EMCP 4.2B

• 可定制屏幕

• 功率因数（每相和平均值）

• kW（每相、平均值和百分比）

• kVAr（每相、平均值和百分比）

• 警告/停机，带通用停机 LED 指示，适用于：

• 正面环境密封

• 最小/最大励磁机

• RFI 抑制

• 负载直方图功能

• 发动机循环起动

• 机油压力过低

• 起动失败（过起动）

• 发动机冷却定时器

• 发电机安装 - 后向

• 冷却液温度过高

• 6 个客户可编程数字输入

• 限制器和励磁机二极管监视器

• 附属模块数据链路

• 过流（50/51）

• 过压/欠压（27/59）

• 1 个可编程数字输出

• 控制装置：速度调节

• 工作小时数

• 文字警报/事件说明

• 1 个可编程继电器输出（Form C）

• 数字指示以下各项：

• kVA（每相、平均值和百分比）

• Cat Connect

• EMCP 4 发电机组控制器

冷却系统

• 提供经认证的标准 PGS

• ATAAC - 已发运并安装 3516E 套件散热器

排气系统

• 法兰面出气口

• 干式排气歧管

燃油系统

• 燃油细滤器

• 燃油注油泵

• 燃油软管 - 散装发运

• 燃油冷却器；对于不带散热器的套件，不随附

通用

• 喷漆 - Caterpillar Yellow（导轨和散热器除外，另采用高光黑漆）

• SAE 标准旋转

• Caterpillar Yellow（导轨和散热器采用高光黑漆）

• 飞轮和飞轮壳 - SAE 00

• 右侧维修

发电机和附件

• 模绕

• 绕组温度探测器

• 中压：

• 绕组温度探测器

• 高压：

• 模绕

• 母线连接，右侧扩展盒，底部电缆入口

• H 级绝缘，40C 环境温度时的 F 级温升 （在常用发电应用场合为 105C/在备用发电应用场合为 130C）

• 永久磁体

• 三相无刷式，凸极

• NEMA H 级绝缘层，40C 环境温度时的 H 级温升 （在常用发电应用场合为 125C/在备用发电应用场合为 150C）

• NEMA 标准孔模式

• 6 引线

• 永久磁体

• 防冷凝空间加热器

• 低压：散绕 - 内部励磁 - 绕组温度探测器 - NEMA H 级绝缘层，40C 环境温度时的 H 级温升（在常用发电应用场合为 125C/在备用发电应用场合为 150C）- 母线连接，上死点安装，顶部电缆入口 - NEMA 标准孔模式

调速系统

• ADEM A3

资料

• 英语

润滑系统

• 机油滤清器、加注口和油尺

• 集成式润滑油冷却

• 润滑油

• 烟雾处理系统

• 油排放管和阀门

• 齿轮式润滑油泵

安装系统

• 橡胶防振底座（散装发运）

• 导轨 - 发动机/发电机/散热器安装

• 防振底座（散装发运）

起动系统

• 蓄电池断路开关

• 45 A 充电交流发电机

• 24 V 起动电机

• 蓄电池和蓄电池架（带电缆）

3516C Tier 4 Final（60 Hz） 选装设备

控制系统

• EMCP 4.3、EMCP 4.4

排气装置

• 排气管消音器

进气系统

• 双滤芯空气滤清器

• 单滤芯滤清器

发电机

• 防冷凝加热器

• 内部励磁（IE）

• 超大型优质发电机

• 永久励磁（PMG）

冷却系统

• 标准环境散热器

• 选装的 ATAAC 散热器

• 标准环境 ATAAC 散热器

• 冷却液

• 水位开关仪表

• 选装散热器

电源终端

• 符合 IEC 标准的断路器

• 已通过 UL 认证的断路器

曲轴箱系统

• 防爆安全阀

• 无防爆安全阀

• 通风系统

排气系统

• Y 型适配器

• Tier 4 清洁排放模块

• 法兰和排气管扩张器

• 法兰

• 清洁排放部件

• Tier 4 清洁排放 MOD 套件

• Tier 4 配量柜

• 排气偏置

• 消音器

• 弯管

• 伸缩接头

控制面板

• EMCP 4.3

• EMCP 4.4

• EMCP 4.2

• 远程监控软件

• 数字 I/O 模块

• 调速器温度监控和防护

• 负载分配模块

安装件

• IBC 隔振器

• 橡胶防振安装

• 弹簧式隔振器

起动/充电

• 蓄电池充电器

• 重负荷起动系统

• 超大型蓄电池

• 水套水加热器

• 带控制装置和消声器的空气起动电机

• 充电交流发电机

燃油系统

• 燃油充注泵（Tier 4）- 手动或电动

• 燃油粗滤器

通用

• 欧盟合规证书（CE）

• 外壳：抑噪，天气保护

• 自动传输开关（ATS）

• CSA 认证

• UL 2200 组件

• EEC 符合性声明

• 集成式和底座下燃油箱

• 已通过 UL 认证的集成式和底座下双壁燃油箱

• 以下选项基于区域和产品配置：

• 符合适用建筑法规的地震认证：IBC 2000，IBC 2003，IBC 2006，IBC 2009，CBC 2007

• 特殊喷漆（Caterpillar Yellow 或高性能喷漆之外的其他颜色）

• 美国 AID 标志

发电机和附件

• 空间加热器的自动调温器

• 差动变流器（DCT）8.7 kV 和 15 kV 级

• 高压：12470、13200、13800 V，三相，1800 rpm，FW，PM，引线数量 = 6 根，节距 = 0.6667：2700、3000 机架

• 空间加热器套件

• 发电机转换

• 交流发电机空气滤清器

• 低压/中压：380、440、480、600 V，三相，1800 rpm。RW，IE，引线数量 = 6 根，节距 = 0.6667：1600 机架

• 高压：6300、6600、6900 V，三相，1800 rpm，FW，PM，引线数量 = 6 根，节距 = 0.6667：2700、3000 机架

• 差动变流器（DCT）

• 低压/中压：380、416、440、480、600、2400、4160 V，三相，1800 RPM，FW，PM，引线数量 = 6 根，节距 = 0.6667：1600、1800 机架

仪器

• 高温计和热电偶

润滑系统

• 油位调节器

• 预润滑泵

• 标准油槽中的润滑油

安装系统

• IBC 隔振器

• 圆盘式低效隔离器

• 弹簧式隔振器

电源连接

• 发电机与接线盒之间的接地线

• 中性接地连接

• 中心柱母线

• 2700 机架，四根引线，四个接线端

• 低压断路器

• 后部电源连接

• 右侧电源连接

• 左侧电源连接

特殊测试/报告

• 标准发动机测试费用

• 发电机测试报告

• IBC 认证

• 油耗测试

• 扭转振动分析报告

• 1.0 功率因数时的 PGS 测试报告

• 发电机组油耗测试

• OSHPD 认证

• 0.8 功率因数时的 PGS 测试报告

• 加拿大标准协会认证

起动和充电

• 起动电机

• 空气起动电机

• 24 V 蓄电池组 - 干式

• 发动机盘动装置

• 水套水加热器

• 空气压力调节器

• 10、20、35 和 50 A 蓄电池充电器

• 起动器盖

延保服务

• 白金、黄金和白银级保修
