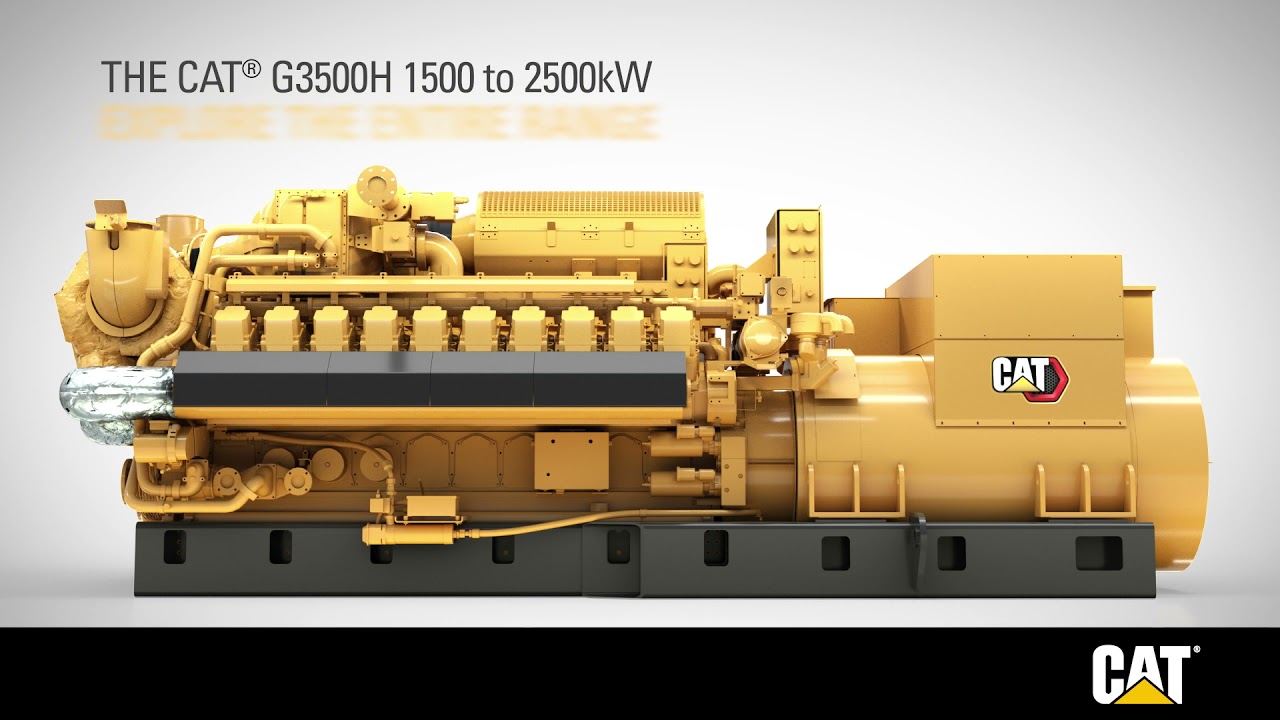

燃气发电机组 G3516H

请求报价 查找代理商

主要技术规格

最大连续额定功率
2027/2007 ekW @ 1.0pf
2027/2007 ekW @ 1.0pf
燃料类型
天然气
天然气
最高电力效率
45.30%
45.30%

概述

1419 - 2027 kW 燃气发电机

无论是以天然气为燃料的热电联供(CHP)系统和用于工厂的应急电源,还是可以为本地电网供电的可再生沼气能源,抑或利用煤矿瓦斯产生的电力,Caterpillar 都具有多种可靠的燃气发电解决方案。

优点

多达 5000 美元 节省拥有和运营成本

更高的电气效率结合更长的维护周期,可有效延长正常运行时间,降低成本

多达 38% 维修费用节省

延长维护周期,降低维修成本

更低的润滑油消耗

从而降低维修成本,延长维护周期

产品技术规格适用产品 G3516H

最大连续额定功率 2027/2007 ekW @ 1.0pf 2027/2007 ekW @ 1.0pf
燃料类型 天然气 天然气
最高电力效率 45.30% 45.30%
频率 50/60 Hz 50/60 Hz
RPM 1500 rpm 1500 rpm
发动机型号 G3516H G3516H
排量 4765 in³ 78 l
进气方式 TA TA
缸径 6.7 in 170 mm
冲程 8.5 in 215 mm
压缩比 12.1 12.1
燃油系统 天然气 天然气
长度 291 in 7395 mm
宽度 84 in 2139 mm
高度 95 in 2402 mm
干重 - 发电机组 40384 lb 18315 kg

G3516H 标配设备

控制面板

  • EMCP4.3

进气口

  • 安装在组件上的空气滤清器,带保养指示器
  • 双滤芯单级空气滤清器,带外壳和保养指示器

冷却

  • 水套水和 SCAC 驱动自动调温器
  • 用于 JW 入口和出口的 ANSI 等级 150/DN 客户法兰接头
  • 由发动机驱动的水泵,适用于水套水和后冷器
  • 第 2 级 SCAC-Cat 法兰

排气装置

  • 中段冷却式涡轮增压器,带 Cat 法兰出口
  • 连接到集成式温度感应模块(ITSM)的单个排放口和涡轮增压器出口,带具备警报和停机功能的 GCEM
  • 带绝缘和屏蔽装置的干式排气歧管
  • 涡轮增压器上的 Cat 法兰面出气口

燃油系统

  • 节流阀板、24 VDC 执行器,由 GECM 控制
  • 电子燃油计量阀
  • 燃油系统支持热值为 31.5 到 47.2 MJ/NM3、对发动机燃油控制阀的压力为 10.2 到 34.5KPa 的干管道天然气

点火系统

  • 电子点火系统(由 ADEM A4 控制)
  • 单个油缸的爆震感应正时(DST)

发电机

  • 永久励磁
  • 防冷凝空间加热器
  • 绕组温度探测器
  • SR5
  • 无功压降
  • Caterpillar 的数字电压调节器(CDVR),带三相感应和 KVAR/PF 控制装置

通用

  • 曲轴减振器和护罩
  • 喷漆 - Caterpillar Yellow(导轨和散热器除外,另采用高光黑漆)
  • 右侧维修
  • 零件手册
  • 操作和保养手册

调速系统

  • ADEM A4 4-20mA(0-5V)速度输入

起动/充电

  • 24V 起动电机

G3516H 选装设备

进气口

  • 安装支架和管道
  • 带预滤器的空气滤清器
  • 带预滤器的重负荷空气滤清器

断路器

  • 无 UV 跳闸装置或套件安装 CB 布线
  • 机架安装
  • MP 机架 3 极底部电缆入口或 MP 机架 6 极底部电缆入口
  • 4000A,3 极 IEC 认证
  • 2500/3000/3200A 或 4000/5000A 中性变流器自动选择
  • 下盖和上盖、扩展盒顶盖
  • 母线安装
  • 4000A,3 极 UL 认证

控制面板

  • 远程监控软件
  • 离散 I/O 模块,12 个数字输入,8 个“Form C”继电器
  • 远程 RS485,32 指示灯报警器
  • Cat Connect:以太网、卫星、蜂窝远程通信
  • 交叉电流补偿变流器——8.7/15 kV 等级
  • RTD 模块
  • 本地/远程 PC 监控
  • 带有 NFPA99-110/CSA282 配置的 16 点/32 指示灯报警器
  • 远程监控和控制
  • 同步模块
  • 本地警报模块

冷却

  • 水套水冷却液加热器
  • 入口/出口接头

排气装置

  • 法兰
  • 带 ANSI 配对法兰的消音器和火花熄灭消音器
  • 弯管

发电机

  • 手动电压控制装置
  • 发电机空气滤清器
  • 低压扩展盒
  • 中压和高压发电机和附件
  • 电缆接入盒
  • 轴承温度探测器

起动/充电

  • 24V 蓄电池充电器
  • 60A,24V 充电交流发电机(需要发动机驱动泵)

通用

  • 美国 AID 标志
  • 特殊喷漆订单
  • 蓄电池断路开关
  • 数字诊断工具
  • 工具套件
  • 带电缆和机架的蓄电池(散装发运)

了解 G3516H 与常用比较产品相比如何。
