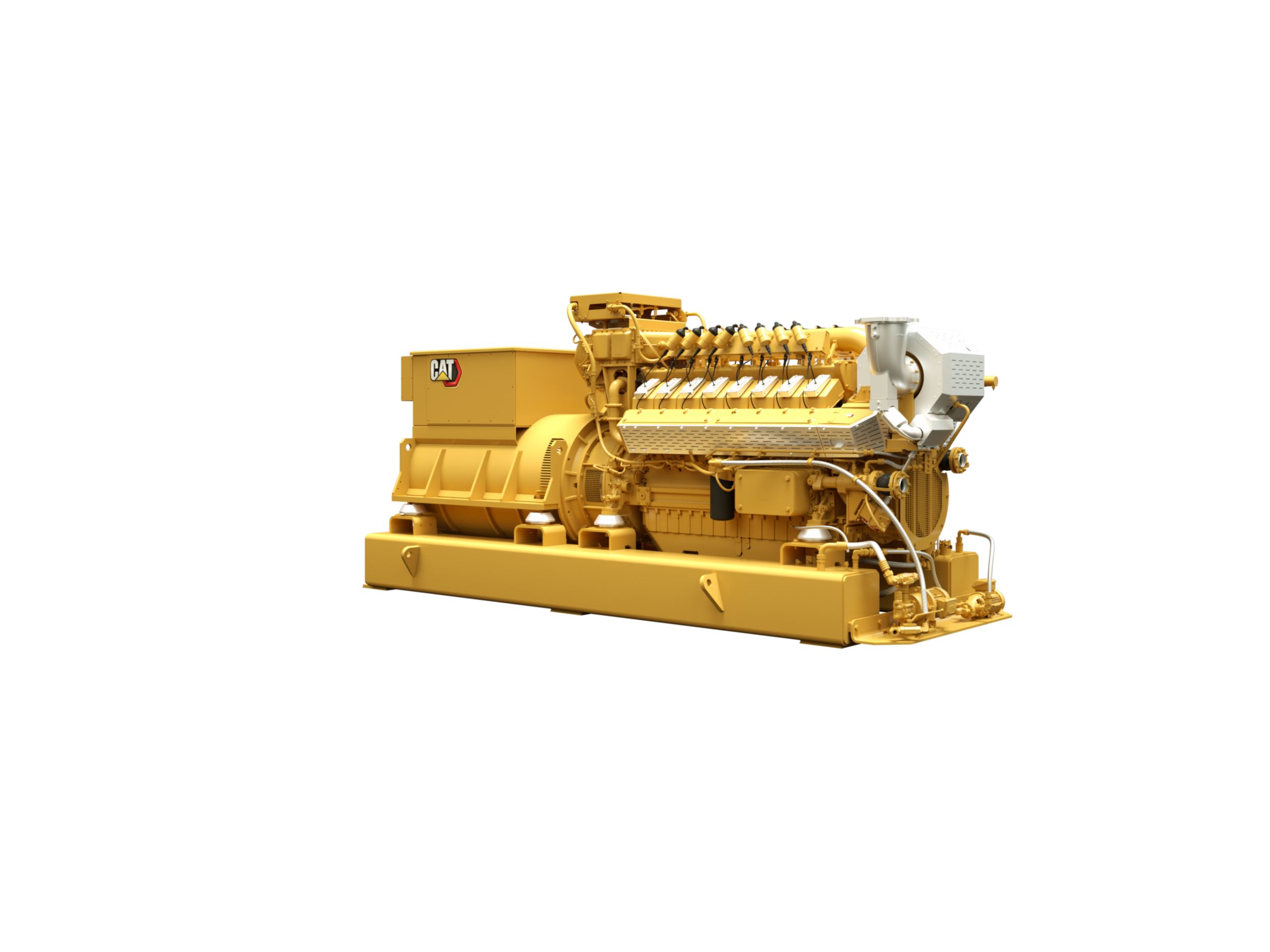

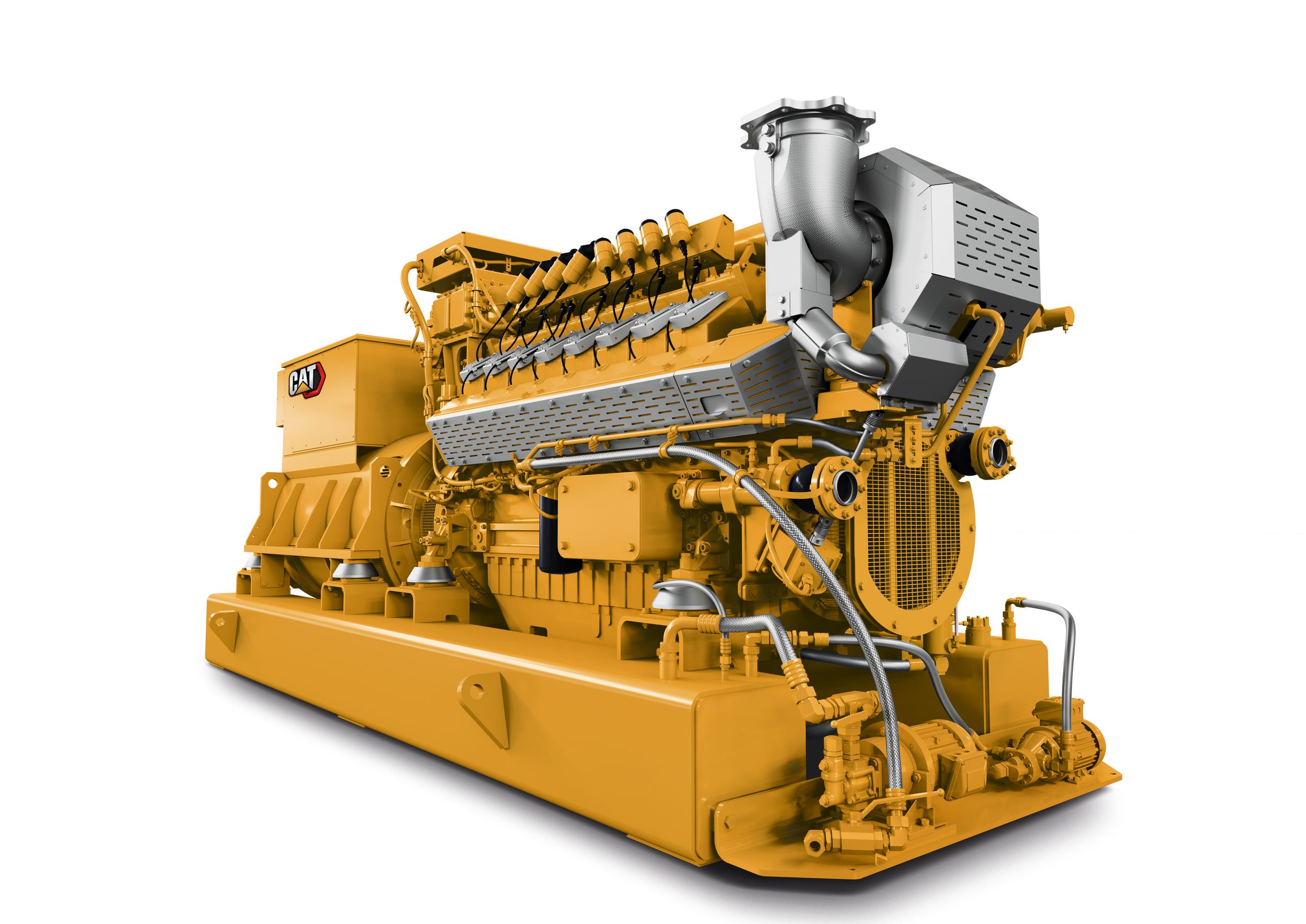

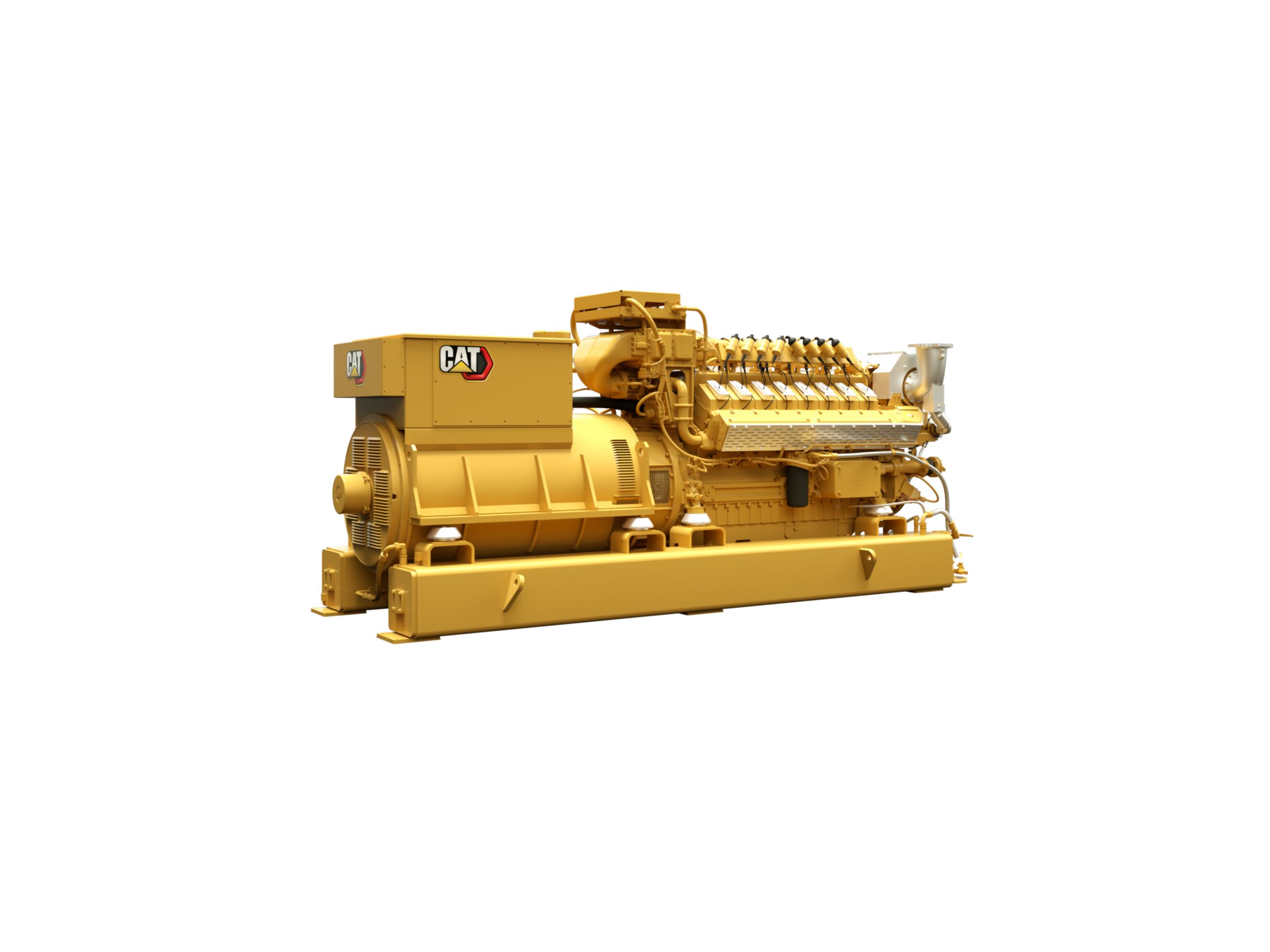

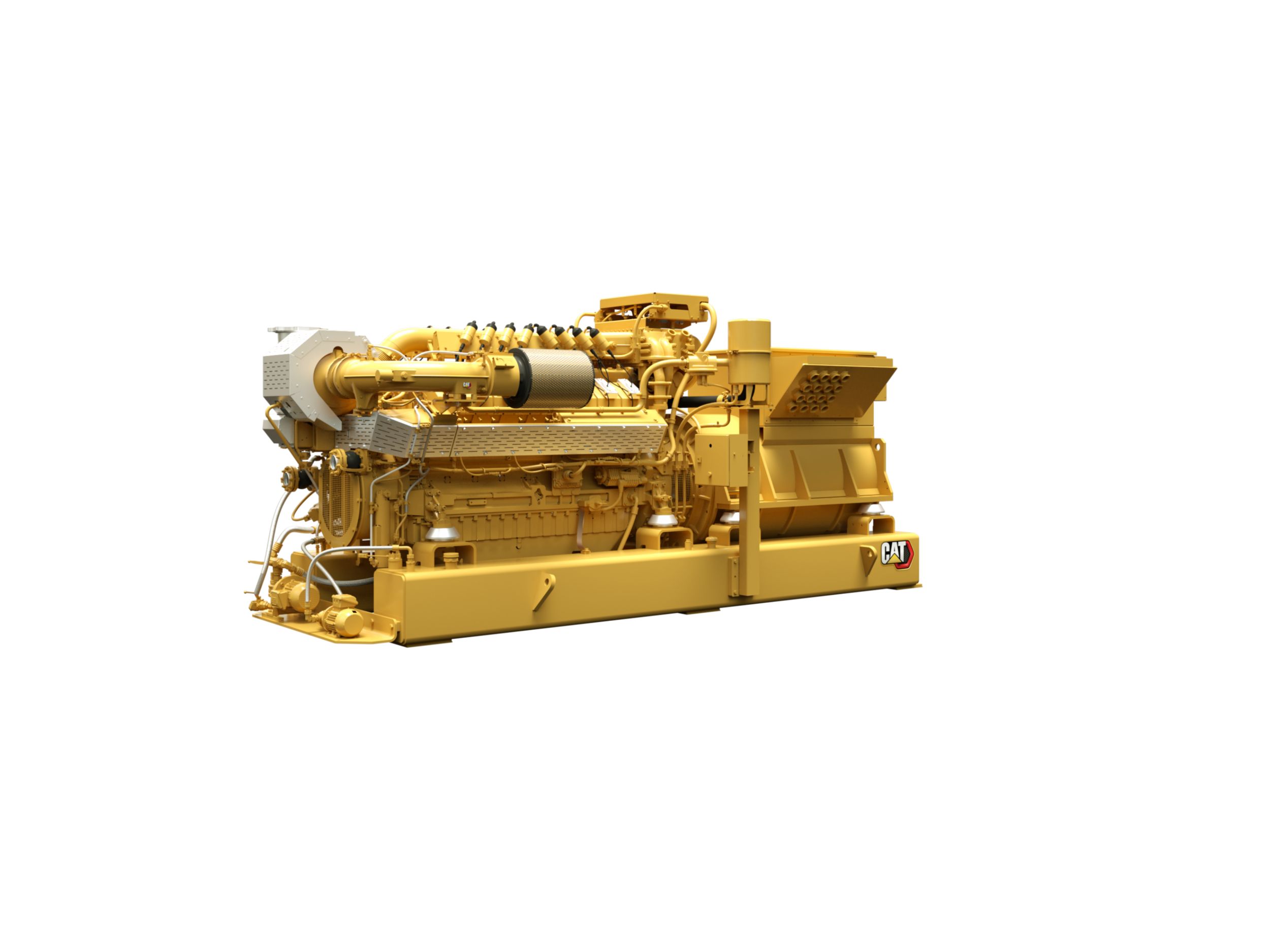

CG132B-16 Газовые генераторные установки

Найти дилера

Ключевые характеристики

Непрерывная работа: 1000 экВ при коэффициенте мощности 1,0; 1000 экВ при коэффициенте мощности 1,0

Тип топлива: Природный газ, водородная смесь (до 25%); Природный газ, водородная смесь (до 25%)

Максимальный электрический КПД: 41.50%; 41.50%

CG132B-16
Изменение модели

Обзор

Генератор, работающий на природном газе, 700–1000кВт

Семейство газовых двигателей Cat CG132B идеально подходит для использования в сложных условиях электростанции в эпоху глобальных хозяйственных связей.

Преимущества

До 25% водорода в МВС

Позволяет использовать МВС на основе природного газа. содержащие до 25 объемных % водорода.

Цифровое управление установкой

Система Total Plant and Energy Management System (TPEM) обеспечивает комплексное и гибкое цифровое управление эффективностью и рабочими характеристиками генераторной установки, что позволяет сократить затраты на планирование и установку.

Прочность

Улучшенное управление маслом в сочетании с оптимизированными цилиндрами и турбокомпрессорами задает новые стандарты в отношении долговечности и надежности.

Краткий обзор особенностей

Отображение 1-6 из 4

Низкие эксплуатационные расходы

Улучшенная конструкция компонентов двигателя генераторной установки CG132 снижает расход масла на 50% по сравнению с генераторными установками фирм конкурентов. Это означает, что затраты клиента также снижаются.

Уменьшение опорной поверхности

Установка CG132 занимает почти вдвое меньше места, чем другие подобные системы.
Это обеспечивает снижение затрат на установку.

Комплексная электронная система управления Cat

Контроль температуры и давления для каждого цилиндра
Предотвращение детонации позволяет достичь максимальной выходной мощности и наиболее эффективного использования топлива, даже при изменениях состава газа.

Гибкое использование топлива

Наша технология смешивания газов и комплексная электронная система управления позволяют использовать широкий ассортимент газов, включая такие проблематичные виды, как анаэробный газ, свалочный газ и канализационный газ.

Улучшенная конструкция компонентов двигателя генераторной установки CG132 снижает расход масла на 50% по сравнению с генераторными установками фирм конкурентов. Это означает, что затраты клиента также снижаются.

Установка CG132 занимает почти вдвое меньше места, чем другие подобные системы.
Это обеспечивает снижение затрат на установку.

Контроль температуры и давления для каждого цилиндра
Предотвращение детонации позволяет достичь максимальной выходной мощности и наиболее эффективного использования топлива, даже при изменениях состава газа.

Наша технология смешивания газов и комплексная электронная система управления позволяют использовать широкий ассортимент газов, включая такие проблематичные виды, как анаэробный газ, свалочный газ и канализационный газ.

Технические характеристики Стандартное оборудование Дополнительное оборудование

Характеристики продукции CG132B-16

Технические характеристики генераторных установок

Непрерывная работа	1000 экВ при коэффициенте мощности 1,0 1000 экВ при коэффициенте мощности 1,0
Тип топлива	Природный газ, водородная смесь (до 25%) Природный газ, водородная смесь (до 25%)
Максимальный электрический КПД	41.50% 41.50%
Максимальная номинальная мощность в резервном режиме	- -
Частота	50 Гц 50 Гц
об/мин	1500 об/мин 1500 об/мин
Номинальные показатели на природном газе	1000 1000

Технические характеристики двигателя

Модель двигателя	CG132B CG132B
Рабочий объем	2135.8 дюймов³ 35 л
Воздухозабор	ТП ТП
Диаметр цилиндра	5.2 дюймы 132 мм
Ход поршня	6.3 дюймы 160 мм

Габаритные размеры генераторных установок

Длина	165 дюймы 4200 мм
Ширина	70 дюймы 1780 мм
Высота	85 дюймы 2150 мм
Сухая масса генераторной установки	17791 фунты 8070 кг

CG132B-16 Стандартное оборудование

Впуск воздуха

Одноэлементный одноступенчатый воздухоочиститель с кожухом и индикатором обслуживания

Турбокомпрессор с подшипниками с водяным охлаждением для всех цилиндров

Панели управления

Система TPEM (Total Plant & Energy Management— комплексное управление установкой и энергией)

Охлаждение

Фланцевые соединения для входных и выходных отверстий JW

Электрический насос для воды рубашки охлаждения и охлаждающей жидкости промежуточного охладителя

Термостаты воды рубашки охлаждения и изолированного последовательного охладителя (SCAC)

фланцевые соединения для входных и выходных отверстий JW

Фланцы Cat на контуре SCAC

Фланцевые соединения ANSI/DN по заказу для впуска и выпуска воды рубашки охлаждения

Выхлопные газы

Турбокомпрессор с перепускным клапаном выхлопных газов для генератора CG132B-16

Закрытая система вентиляции картера

Усовершенствованная линия восстановления импульсной энергии (PEARL)/Выхлопная система низкого сопротивления

Топливная система

Свечи зажигания предварительной камеры сгорания

Независимо управляемый мониторинг цилиндра и системы зажигания

Электронный клапан подачи топлива

Генератор

Противоконденсатный нагреватель

Реактивное падение напряжения

3-фазная регистрация и система управления кВАР/коэффициент мощности

Соединения шин

генератор, соответствующий электросетевому кодексу

генератор близкой посадки, благодаря чему момент вращения не передается на основную раму

Реактивное падение напряжения

Детекторы температуры обмотки

Пуск/зарядка

Пусковые электродвигатели 24В

Выключатель «массы» аккумуляторной батареи

Общая информация

Виброгаситель коленчатого вала и щиток

CG132B-16 Дополнительное оборудование

Впуск воздуха

Воздухоочиститель с фильтром предварительной очистки

Монтажная стойка

Охлаждение

Платформа комбинированного производства тепла и электроэнергии (КПТЭ)

Соответствие электросетевому кодексу

50 Гц: Германия, Бельгия, Великобритания, Италия, Польша и Нидерланды

Характеристики продукции CG132B-16

Загрузить Печать

Технические характеристики генераторных установок

Непрерывная работа	1000 экВ при коэффициенте мощности 1,0 1000 экВ при коэффициенте мощности 1,0
Тип топлива	Природный газ, водородная смесь (до 25%) Природный газ, водородная смесь (до 25%)
Максимальный электрический КПД	41.50% 41.50%
Максимальная номинальная мощность в резервном режиме	- -
Частота	50 Гц 50 Гц
об/мин	1500 об/мин 1500 об/мин
Номинальные показатели на природном газе	1000 1000

Технические характеристики двигателя

Модель двигателя	CG132B CG132B
Рабочий объем	2135.8 дюймов³ 35 л
Воздухозабор	ТП ТП
Диаметр цилиндра	5.2 дюймы 132 мм
Ход поршня	6.3 дюймы 160 мм

Габаритные размеры генераторных установок

Длина	165 дюймы 4200 мм
Ширина	70 дюймы 1780 мм
Высота	85 дюймы 2150 мм
Сухая масса генераторной установки	17791 фунты 8070 кг

CG132B-16 Стандартное оборудование

Печать

Впуск воздуха

Одноэлементный одноступенчатый воздухоочиститель с кожухом и индикатором обслуживания

Турбокомпрессор с подшипниками с водяным охлаждением для всех цилиндров

Панели управления

Система TPEM (Total Plant & Energy Management— комплексное управление установкой и энергией)

Охлаждение

Фланцевые соединения для входных и выходных отверстий JW

Электрический насос для воды рубашки охлаждения и охлаждающей жидкости промежуточного охладителя

Термостаты воды рубашки охлаждения и изолированного последовательного охладителя (SCAC)

фланцевые соединения для входных и выходных отверстий JW

Фланцы Cat на контуре SCAC

Фланцевые соединения ANSI/DN по заказу для впуска и выпуска воды рубашки охлаждения

Выхлопные газы

Турбокомпрессор с перепускным клапаном выхлопных газов для генератора CG132B-16

Закрытая система вентиляции картера

Усовершенствованная линия восстановления импульсной энергии (PEARL)/Выхлопная система низкого сопротивления

Топливная система

Свечи зажигания предварительной камеры сгорания

Независимо управляемый мониторинг цилиндра и системы зажигания

Электронный клапан подачи топлива

Генератор

Противоконденсатный нагреватель

Реактивное падение напряжения

3-фазная регистрация и система управления кВАР/коэффициент мощности

Соединения шин

генератор, соответствующий электросетевому кодексу

генератор близкой посадки, благодаря чему момент вращения не передается на основную раму

Реактивное падение напряжения

Детекторы температуры обмотки

Пуск/зарядка

Пусковые электродвигатели 24В

Выключатель «массы» аккумуляторной батареи

Общая информация

Виброгаситель коленчатого вала и щиток

CG132B-16 Дополнительное оборудование

Печать

Впуск воздуха

Воздухоочиститель с фильтром предварительной очистки

Монтажная стойка

Охлаждение

Платформа комбинированного производства тепла и электроэнергии (КПТЭ)

Соответствие электросетевому кодексу

50 Гц: Германия, Бельгия, Великобритания, Италия, Польша и Нидерланды
